泄漏电流测试仪操作规程

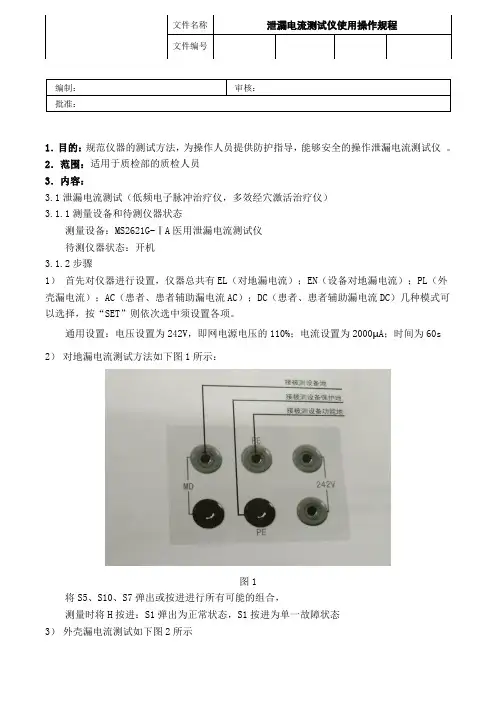

泄漏电流 测试仪操作规程
1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。
2．范围：适用于质检部的质检人员3．内容：3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪）3.1.1测量设备和待测仪器状态测量设备：MS2621G-ⅠA医用泄漏电流测试仪待测仪器状态：开机3.1.2步骤1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可以选择，按“SET”则依次选中须设置各项。
通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000µA；时间为60s 2）对地漏电流测试方法如下图1所示：图1将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态3）外壳漏电流测试如下图2所示图2将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。
并用约0.5 N／cm2的力压在金属箔上。
如有可能，移动金属箔以确定外壳漏电流的最大值。
要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。
当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。
4）患者漏电流测试如下图3所示图3将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态若被测医用电气设备应用部分是用绝缘材料制成的，必须将最大面积为20cm×10cm的金属箔紧贴在绝缘应用部分上3.2 性能指标1)测试过程中测试仪器无报警；2)3.2.1注意事项1)测试时尽可能使用非导电材质的工作桌或工作台。
泄漏电流测试仪操作规程
4.3.1打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置。将被测量设备的电源插头与仪器的电压输出端相连接，接通被测量设备的电源，根据标准要求选择是否定时测试。
4.3.2对地漏电流的测量
根据标准要求选择对应的漏电流量程，调节“预置调节”电位器至设定报警值，然后将“预置/测量”开关置于测量状态；
任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
将S1开关置于“单一故障”状态，任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
在测试过程中，如果漏电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测设备不合格。按下复位按钮，解除报警信号，方可进行下次测试。
4.3.5定时测试
将被测量设备的保护接地端PE和功能接地端FE分别与本仪器的PE端、FE端相连接，本仪器的PE端通过与之相连接的S7接地（Ⅰ类设备），S10开关按下接地；
将被测设备的应用部分与本仪器的测量装置MD的红色接线柱相连接，MD黑色接线柱通过与之相连接的开关接地，S1按下置于“正常”状态；
按下启动按钮，缓慢调节输出电压为242V；
1mA档：50μA~1mA；
10mA档：0.5mA~10mA。报警精度：10μA~10mA。
4.1.3时间范围：1~99s，连续设定和手动。
4.1.4使用条件：环境温度0~40°C，相对湿度不大于75%。
4.1.5外形尺寸（mm）：400（w）×340(d事项
将被测量设备的保护接地端与本仪器测量装置（MD）的红色接线柱输入端相连接，MD的黑色接线柱则通过与之相连接的开关接地，被测量设备的功能接地端FE与本仪器的FE端相连接，与FE相连接的S10开关按下接地，S1开关置于“正常”工作状态；
医用泄漏电流测试仪操作规程
医用泄漏电流测试仪操作规程一、概述二、操作准备1.确认测试仪是否已经校准，校准有效期是否在使用范围内。
2.确保测试环境符合国家相关标准，如温度、湿度等。
3.检查测试仪是否完好，无损坏和磨损现象。
4.关闭测试仪上的电源开关。
5.将测试仪的电源插头插入合适的插座，确保插座的接地可靠。
三、操作步骤1.将测试物连接到测试仪上，确保连接牢固，没有接触不良。
2.检查测试物是否正常工作状态，如有异常情况，应先解决异常再进行测试。
3.打开测试仪的电源开关，确保测试仪正常启动。
4.设置测试仪的参数，如测试电流范围、测试时间等，根据具体测试需求进行调整。
5.按下“开始测试”按钮，测试仪开始进行泄漏电流测试，测试过程中不得干扰测试物的工作。
6.待测试仪完成测试后，读取测试结果。
7.根据测试结果判断测试物是否符合相关安全标准，如不符合，应进行相应的修理或更换。
8.关闭测试仪的电源开关。
9.拔掉测试仪的电源插头。
四、注意事项1.在测试仪启动前，应检查测试物是否与电源有直接的连接。
如有，应断开与电源的连接后再进行测试。
2.在测试过程中，应保持测试仪的外壳与地电位保持良好连接，以确保测试的准确性。
3.测试物上的一切外部引线和其他外设都应断开，以免干扰测试结果或对测试物造成损害。
4.不得在测试仪动作期间滥用其他电器设备，以免干扰或影响测试结果。
5.在操作医用泄漏电流测试仪时，必须遵循相关安全操作规程，避免触电和短路等危险。
6.测试仪的电源线不得损坏，应定期检查并更换磨损和老化的电源线。
7.操作人员应经过专门培训并获得相应证书，具备操作要求的专业知识和技能，并按照操作规程进行操作。
8.在测试仪启动后，请勿随意拔掉电源插头或关闭电源开关，以免对测试仪或测试物造成损坏。
9.定期维护和校准测试仪，确保测试仪的准确性和可靠性。
五、应急处置1.如发现测试仪有异常情况，应立即停止测试，检查故障原因并进行修理。
2.在测试过程中如发生电击、火灾等紧急情况，应立即切断电源，并采取相应的救援措施。
泄漏电流测试仪操作规程
泄漏电流测试仪操作规程一、设备运行前检查:1、开启后看设备是否正常，如无不良噪声、运行平衡，无不良振动现象。
2、查看各开关是否完好，连接线是否良好，显示屏读数是否为零;3、泄漏电流测试仪电压是否调准至正常的位置;4、设定的报警点是否正确，正常值为0.75mA;5、测量漏电流量程档是否正确，正常应为2mA二、运行检查:1、用仪器功能检查器做运行检查。
具体方法如下:将检查器的电源插头插入泄漏电流仪的三芯插孔面板中，同时检查器的量程开关置于小于2mA档，将泄漏电流仪的泄漏电流预置在2mA，启动泄漏电流仪，并将测试电压缓慢调至220V，分别进行换相测试，若泄漏仪显示在2mA5%内或报警则说明仪器功能正常;再将检查器的量程开关置于大于2mA档，将泄漏电流仪的泄漏电流预置在2mA，启动泄漏电流仪，并将测试电压缓慢调至220V，分别进行换相测试，若泄漏仪显示在2mA5%内或报警则说明仪器功能正常。
规定每次使用用前对泄漏电流测试仪进行检查，并做好相应的运行检查记录。
2、如发现运行检查结果不能满足要求时，应能及时追溯至已检测过的产品，必要时，对这些产品重新进行检测。
三、设备日常维护:1、日常保持设备外观整洁，并负责设备的日常保养。
2、做好设备的定期维护，并按规定做好检定、校验，并做好相应记录，保证检测仪器在检定有效期内使用测试数据准确。
对所使用的检验测量和试验设备行之有效的控制，发现问题并能采取相应的措施。
3、操作工不得随意拆卸零部件，如需修理及时送计量专修地点维修。
四、测试方法:1、测试过程中，严禁操作人员身体触及仪器带电部位和被测负载壳体，谨防触电!测量读数应在数码管停止跳动后读数。
2、再以1.06倍额定电压施加电源任一极与接地极之间的泄漏电流，测试所得数据如:类电器<0.75mA、类电器<0.25mA 为符合要求。
泄漏电流测试仪操作说明
泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。
它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。
本文档将介绍如何正确操作泄漏电流测试仪。
二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。
其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。
三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。
然后将另一个端口插入测试夹具的接口中。
2. 准备被测设备：确保被测设备处于断电状态。
若被测设备为插座，则先将插座的电源插头拔出，确保安全。
3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。
注意，夹线时要确保夹紧牢固，以免影响测试结果。
4. 打开主机：按下主机上的电源开关按钮，打开仪器。
待显示屏上出现正常启动界面后，进入待测电流选择界面。
5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。
一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。
6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。
此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。
7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。
若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。
8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。
然后按照逆序操作，将测试线和测试夹具分别拔出。
四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。
2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。
3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。
医用泄漏电流测试仪使用说明
医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。
根据需要，连接测试线缆和测试夹具，确保连接牢固。
打开电源，并等待仪器启动完成。
3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。
根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。
4.连接设备：将医疗设备的工作电源线连接到测试夹具上。
确保连接牢固，并确保接地线正常连接。
此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。
5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。
测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。
测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。
6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。
根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。
如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。
7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。
此外，还可以通过打印机将测试结果直接输出。
8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。
定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。
总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。
使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。
正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。
PTL泄漏电流仪操作规程
PTL泄漏电流仪操作规程PTL泄漏电流仪用于GB4706.1-92中第13章“工作温度下的泄漏电流”的检验，及有关标准要求的泄漏电流检验。
一、检验前的准备1. 放好绝缘垫。
2. 试验样件放在绝缘垫下。
3. 按标准规定试验样件在1.06倍额定电压的电源电压下工作，达到测量泄漏电流的热态的要求。
泄漏电流仪在额定电压220V～下工作。
4. 将试验样件的插头的接地连接断开。
二、检验程序1. 把泄漏电流仪内部阻抗开关R1放在1.75KΩ的位置。
2. 按标准要求将基本绝缘用的夹钳式端子“VB”与样件易触及金属部件（或紧贴在绝缘表面的金属箔）相连接；将附加绝缘用的夹钳式端子“VS”与样件附加绝缘相连接。
3. 将泄漏电流仪的引出线插座②的两个引出线夹，夹住试验样件的插头的N与L相柱头。
4. 将泄漏电流仪的电源插头插到220V～插座上。
5. 将电源（总）开关①转动到1位置上，接通电源。
6. 将转动开关转动置于“uB”位置。
7. 接通泄漏电流仪电源，操作开关“V1/V2”。
8. 将用于测量的转动开关⑤放于位置“A”接通按键“a”，“b”。
9. 将测量量程转换开关置于250V位置，以最不灵敏的量程开始测量，如没有指示，逐步选择25mA档、5mA档和1mA档，直至有读数为止，在指示仪表上读取测量值。
10. 用上述相同的方法，将转动开关转动置于“us”位置，测量附加绝缘的泄漏电流。
11. 用按键“a”断开和按键“b”接通，以及按键“a”接通和按键“b”断开，重复步骤9和10，（重复上述试验）比较与上述方法获得的读数值。
三、注意事项1. 泄漏电流仪接通电源后，禁止操作者触及样机。
2. 为保证安全，试验时需两人共同操作。
3. 样机测试完毕，关掉电源（总开关①置于“0”位置），拔下电源插头。
四、维护和保养1. 维持仪器整洁、干燥。
2. 爱护测量用插头，线夹等。
用后放好，不得损坏和遗失。
泄漏电流测试仪操作规程
泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。
2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。
3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。
二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。
2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。
3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。
4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。
三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。
2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。
3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。
四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。
2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。
3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。
4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。
以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泄漏电流测试仪操作规
程
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
1目的
为保证漏电流测试仪的操作安全和测量准确，制定本规程。
2适用范围
适用于漏电流测试仪的操作管理。
3职责
质管部负责漏电流测试仪的管理工作，检验员实施具体操作。
4内容
4.1漏电流测试仪的技术规格
4.1.1输出测量电压范围： AC 0~250V，精度：50~250V ±5%。
4.1.2漏电流测量范围：
100μA档：5μA~100μA；
1mA 档：50μA~1mA；
10mA档：~10mA。
报警精度：10μA~10mA。
4.1.3时间范围：1~99s，连续设定和手动。
4.1.4使用条件：环境温度0~40°C，相对湿度不大于75%。
4.1.5外形尺寸（mm）：400（w）×340(d) ×170(h)。
4.2漏电流测试仪的使用注意事项
4.2.1仪器电源必须有良好的接地，以免在短路时发生危险。
4.2.2接被测量设备时，必须保证仪器处于复位状态且输出测试电压调节到“0”的位
置。
4.2.3医用电气设备功耗不得大于300VA（AC250V,），否则会使机内电源过载造成损
坏。
4.2.4测试灯、超漏灯一旦损坏，必须立即更换，以免造成误判。
4.3漏电流测试仪的操作
4.3.1打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置。
将被测量设
备的电源插头与仪器的电压输出端相连接，接通被测量设备的电源，根据标准要求
选择是否定时测试。
4.3.2对地漏电流的测量
根据标准要求选择对应的漏电流量程，调节“预置调节”电位器至设定报警值，然
后将“预置/测量”开关置于测量状态；
将被测量设备的保护接地端与本仪器测量装置（MD）的红色接线柱输入端相连接，
MD的黑色接线柱则通过与之相连接的开关接地，被测量设备的功能接地端FE与本
仪器的FE端相连接，与FE相连接的S10开关按下接地，S1开关置于“正常”工作状态；
按下启动按钮，缓慢调节输出电压为242V；
任意组合转换S5换相开关、S10开关，分别读出漏电流值；
将S1开关置于“单一故障”状态，任意组合转换S5换相开关、S10开关，分别读出漏电流值；
在测试过程中，如果漏电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测设备不合格。
按下复位按钮，解除报警信号，方可进行下次测试。
4.3.3对外壳漏电流的测量
根据标准要求选择对应的漏电流量程，预置所需报警值，然后置于测量状态；
将被测量设备的外壳与本仪器的测量装置MD的红色接线柱相连接，MD黑色接线柱通过与之相连接的开关接地，被测设备的PE、FE和本仪器的PE、FE端相连接，本仪器PE通过与之相连接的S7接地（Ⅰ类设备），S1开关按下置于“正常”状
态，S10开关按下接地；
按下启动按钮，缓慢调节输出电压为242V；
任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
将S1开关置于“单一故障”状态，任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
在测试过程中，如果漏电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测设备不合格。
按下复位按钮，解除报警信号，方可进行下次测试。
4.3.4患者漏电流的测量
根据标准要求选择对应的漏电流量程，预置所需报警值，然后置于测量状态；
将被测量设备的保护接地端PE和功能接地端FE分别与本仪器的PE端、FE端相连接，本仪器的PE端通过与之相连接的S7 接地（Ⅰ类设备），S10开关按下接地；
将被测设备的应用部分与本仪器的测量装置MD的红色接线柱相连接，MD黑色接线柱通过与之相连接的开关接地，S1按下置于“正常”状态；
按下启动按钮，缓慢调节输出电压为242V；
任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
将S1开关置于“单一故障”状态，任意组合转换S5换相开关、S7、S10开关，分别读出漏电流值；
在测试过程中，如果漏电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测设备不合格。
按下复位按钮，解除报警信号，方可进行下次测试。
4.3.5定时测试
将“定时/手动”开关弹出置于“定时”位置，拨动拨盘开关设定所需时间；
按下启动按钮，测试绿灯点亮，定时器开始计时显示，定时时间到时测试绿灯熄
灭，被测设备视为合格。
如果漏电流超过所设定值时，本仪器将超漏报警并发出报
警信号，被测件被判为不合格，此时超漏红灯点亮。
按下复位按钮，解除报警信
号，方可进行下次测试。
5相关文件
5.1《检验设备管理制度》
5.2《ET2675F型医用泄漏电流测试仪使用说明书》
6相关记录
无
7修订记录
序号版本变更原因、依据及详细变更内容编写/修订人执行日期0A新文件。
