神易 PCI-E隔离卡
专业成就品质
----神易V7.0 PCI-E型隔离卡
秉着对用户终端安全的高度负责的态度，我公司一直专注于隔离卡产品的研发、生产、销售和服务。
从最初的V4.0的开关切换，到V5.0的软件切换，发展到V6.0的在线快速切换，我们不断创新、提高、改进和完善，始终坚持把隔离卡产品做到最好，代表了当今隔离卡技术的最新先进水平。
不管是V4.0、V5.0还是V6.0系列产品，都以PCI接口为主，但是PCI-E作为新一代的总线接口，已经随着PC的深入普及走入了用户终端。
部分用户新采购的计算机，只有PIC-E 插槽，没有PCI插槽，为了满足这部分用户双网隔离的需求，我公司开发设计了支持PCI-E 通讯控制的隔离卡-- G-D V7.0 PCI-E型隔离卡。
V7.0隔离卡在秉承了原有隔离卡技术特点和优点的同时，更是有着以下的特点：
支持PCI-E接口
支持64为操作系统
免驱动安装
文件粉碎功能
内网非法外联报警
更友好的用户界面
我们始终专注于客户的需求，在满足用户对数据安全和获取信息的双重要求的同时，努力给用户打造更“安全易用”的隔离卡产品。
正是这种专注，成就了我们产品的高品质和高性价比；正是这种专注，为我们赢得了广大用户的信赖和喜爱，成为他们首选的网络安全产品；正是这种专注，让我们将一如既往的为用户提供更多更好地安全产品！。
TIPTOP网络安全隔离卡白皮书
开机界面需用户独立安装；适用于IDE/SATA硬盘使用；支持快速切换，能保留当前工作状态；适用于全高机箱。
TP-901S隔离卡：适用于SATA标准的串口硬盘
TP-901K隔离卡既可采用鼠标点击软件切换，也可采用扭动钥匙动拷贝内网数据到外网；附带WIN2000/WINXP 克隆问题修复程序；
3、兼容性好，不占系统资源；支持WINDOWS系列操作系统和DOS系统；支持NTFS、FAT、FAT32格式；支持单、双布线网络；内外网分区大小无限制；
性能与TP-901X相同。
技术参数与TP-901X相同。
TP-801T硬件切换隔离卡
TP-801T隔离卡：双或三硬盘工作，适用于内、中、
外网络分开布线（三布线）的用户。使用外置选择
开关硬件切换。
性能与TP-801X相同。
技术参数与TP-801X相同。
1.3单硬盘物理隔离卡
使用TIPTOP单硬盘隔离卡，无需增加硬盘，通过硬件控制或软件方式将一个硬盘进行物理分区，两个硬盘分区分别安装两个独立的操作系统，独立引导。一个分区工作时另外一个分区不工作，两个分区分别对应内外网。这样，就使一台计算机变成两台相对独立的计算机，在内外网之间实施有效的物理隔离。内外网通过软件方式进行切换。TP-60X隔离卡可设置公共数据交换区，方便内外网数据交换。为保证内网安全，可设置内网对交换区只能读不能写，外网对交换区只能写不能读等不同权限对交换区进行读写控制，以防止通过交换区泄露内部信息。TP-608隔离卡不能设置公共交换区。
3、使用网络类型：10M以太网、100M快速以太网
4、工作温度：0℃-50℃
5、存储温度：-20℃-70℃
6、内外网标示软件：TIPTOP V3.0
隔离卡注意事项及各种故障解决方法
注意事项
⏹与隔离卡相连的三根IDE 数据线最好要统一，即全部是UDMA33或
UDMA66，（通常所说的低密线和高密线）否则会造成信号传输不匹配。
⏹注意IDE 数据线的连接顺序，IDE 数据线的1端（蓝色）一般连接主
板或者隔离卡的内网、外网的IDE口，IDE 数据线的2、3端（黑色）
一般连接硬盘或者隔离卡的TO PC IDE口。
⏹在Dell计算机上安装要注意的问题：
⏹因为Dell计算机的BIOS比较与众不同，所以安装时需要在有些方面注
意：
⏹在进行硬盘克隆的时候，要先把BIOS中的第二硬盘选项打开，否则不
能发现新装的硬盘；
⏹在克隆完成后，要先进入BIOS中把BIOS中的第二硬盘选项关闭，否
则在直接摘掉硬盘后，系统启动前会有一长段时间进行硬件检测，造成
一种假死机现象；
⏹如果有可能需要修改Power on self test.(需要把Quick改为Enhanced)、
Fast Boot.(需要把On改为Off)
⏹西数80G硬盘：
⏹西数80G硬盘要把全部跳线拔掉后才是Master方式。
遇到西数硬盘时
注意看一下硬盘背面的跳线图，看清跳线方式。
⏹在安装联想机器的时候要特别注意，联想的BIOS有部分是屏蔽的，无
法显示UDMA选项，这时试用Ctrl+F1进入，可以显示出所有BIOS选
项。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

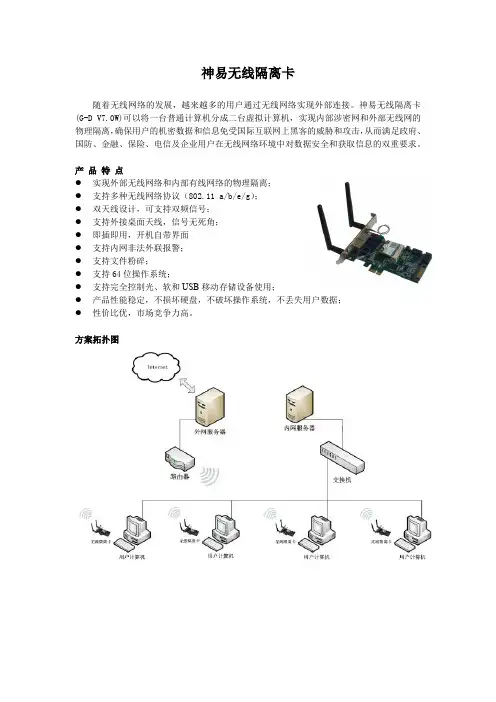

神易无线隔离卡
神易无线隔离卡随着无线网络的发展，越来越多的用户通过无线网络实现外部连接。
神易无线隔离卡(G-D V7.0W)可以将一台普通计算机分成二台虚拟计算机，实现内部涉密网和外部无线网的物理隔离，确保用户的机密数据和信息免受国际互联网上黑客的威胁和攻击，从而满足政府、国防、金融、保险、电信及企业用户在无线网络环境中对数据安全和获取信息的双重要求。
产品特点●实现外部无线网络和内部有线网络的物理隔离；●支持多种无线网络协议（802.11 a/b/e/g）；●双天线设计，可支持双频信号；●支持外接桌面天线，信号无死角；●即插即用，开机自带界面●支持内网非法外联报警；●支持文件粉碎；●支持64位操作系统；●支持完全控制光、软和USB移动存储设备使用；●产品性能稳定，不损坏硬盘，不破坏操作系统，不丢失用户数据；●性价比优，市场竞争力高。
方案拓扑图领先源于创新 专业成就品质产品使用环境：适用于双硬盘无线网络和有线网络的隔离，兼容所有桌面操作系统包括Linux系统，支持多种无线网络环境。
：功能参数：注：① ●表示支持该功能，〇表示不支持该功能。
②省电模式：即支持计算机待机功能，计算机从待机状态唤醒后，确保系统能够正常工作，无须重新启动。
③USB 设备检测和控制：切换过程中不仅检测USB 设备，同时还确保每个USB 接口专网专用。
④内存清空：用户在内外网切换过程中，隔离卡系统能够自动清空内存中的残留信息，确保信息不被泄露。
⑤鼠标界面选择：开机或重新启动计算机，出现内外网选择菜单时用户可以通过鼠标点击进入内外网。
⑥非法外联报警：当内网连接到互联网时，系统会报警提示，直到内网与互联网断开。
隔离卡常见问题
隔离卡常见问题及解决方式一、新产品咨询问题一：中孚有PCI-E插槽的隔离卡吗答：有。
中孚PCI-E隔离卡分为快速切换型（HDP-III K720QSE、HDP-III K720NSE）和重启切换型（HDP-III K720RSE）。
其中HDP-III K720NSE和HDP-III K720RSE默以为硬切开关心换。
问题二：有外网利用无线传输设备上网的隔离卡吗答：有。
用户能够自由选择是利用隔离卡自带的无线传输设备上网仍是利用自己本身的无线传输设备上网。
问题三：有适用于千兆RJ45网络环境的隔离卡吗答：有。
中孚隔离卡HDP-III K720QM支持内外网千兆RJ45网络环境。
问题四：有适用于光纤网络环境的隔离卡吗答：有。
中孚能够依照用户的具体的光纤网络环境来生产相对应的光纤隔离卡产品。
问题五：有单硬盘隔离卡吗答：有。
中孚单硬盘隔离卡分为笔记本电脑隔离卡ZNS-U和台式机单硬盘隔离卡ZNS-D.问题六：有适用于三网三布线的隔离卡吗答：有。
中孚HDP-IIIT-301已经有效户10年利用的历程。
二、利用09年后的隔离卡产品问题一：安装隔离卡后硬盘不能正确识别解决方式：1）去除隔离卡，看系统可否检测到硬盘，如不能检测到硬盘，那么问题与隔离卡无关。
2）某些老型号运算机在BIOS参数设置中，将硬盘的识别模式概念为“USER”，这就致使切换后BIOS无法识别硬盘，安装好隔离卡后将BIOS中那个项目设置为“AUTO”即可。
有个别的机械需要更改硬盘访问模式，最好改成ATA，SATA或兼容模式。
3）数据线操纵隔离卡：调整各硬盘跳线方式，更改隔离卡连接到主板上的IDE插槽；若是是SATA硬盘，更改隔离卡连接到主板上的SATA插槽，并将BIOS中相应选项设置为“SATA ONLY”；利用尽可能短的数据线；若是是IDE硬盘能够尝试利用DM33数据线。
4）电源线操纵隔离卡：若是是两块SATA硬盘，尽可能将两块硬盘连接到主板上的呈对角的SATA插槽上，并将BIOS中相应选项设置为“SATA ONLY”；若是是IDE硬盘，更改硬盘、光驱的跳线方式，和在IDE线上的位置，两个硬盘跳线不必然一致。
PCIE扩展ROM控制芯片CH366硬盘和网络安全隔离卡方案
PCIE扩展ROM控制芯片CH366硬盘和网络安全隔离卡方案版本： 11、概述安全隔离卡用于将普通计算机分为安全环境（内网）和开放环境（外网），内网和外网使用不同的硬盘并且连接到不同的网络，从而能够避免硬盘中的重要数据通过网络等方式泄露。
一般的双网卡方案、多重引导卡或者多用户管理卡只是在逻辑层提供硬盘数据隔离，而硬盘和网络安全隔离卡的特点主要是在物理层提供硬盘数据隔离，确保更高的数据安全性。
现有的技术方案主要是单网卡、双硬盘物理切换隔离，通常都需要在启动时选择内网或者外网，这些选择界面和切换操作通常由扩展ROM中的启动程序完成。
2、用户的功能需求分析①用户需要在开机后选择将使用内网的安全环境，还是外网的开放环境，所以安全隔离卡应该能够在开机时向用户提供选择界面，而且应该是在DOS或者Windows等操作系统引导之前。
②当用户选择完后，安全隔离卡需要执行内外网的环境切换，也就是说，需要在选择界面（软件）与隔离卡切换电路（硬件）之间建立通讯。
③当启动时切换选择后，必须确保不能在Windows等系统的运行过程中被黑客无意或者恶意的切换，否则将导致硬盘数据不完整以及数据通过外网泄露，所以安全隔离卡需要一个切换锁定装置。
当隔离卡在启动时切换完成后，必须锁定防止再被切换，直到关机或者重启才能解除。
④美观需求。
早期产品是从计算机后壳引出电线接一个电器开关到桌面，由用户随时拨动开关，所以就很难做到美观，也不完全，容易无意中碰到，完全不象一个高科技的IT产品。
⑤方便性和智能化，体现在软件功能上。
新式的隔离卡通常采用扩展ROM程序，根据用户的使用习惯提供仿Windows中文界面和智能提示，以及个性化的启动图片。
⑥方案的统一性和可升级性。
同一方案既能支持PATA并口硬盘，也能支持SATA串口硬盘，便于批量采购和备货，便于简化售后服务。
⑦软硬件的兼容性，由所采用的技术方案而定。
例如，IDE接口只用于硬盘和光驱产品，当前的UDMA133硬盘工作在133MHz高频上，如果通过拦截硬盘IDE接口获取扩展ROM发出的切换指令，那么就会增加IDE接口的负载，对于更高速度的SATA接口则问题更严重，很容易产生主板兼容性问题，或者影响硬盘数据的传输速度，好的技术方案应该尽量采用成熟的标准化技术，例如通过PCI-Express总线的I/O端口获取扩展ROM发出的切换指令。
JDTest(PCI控制卡)简单说明
JDTest （PCI 控制卡）简单说明JDTest 是针对精雕设备的调试软件，可以通过JDTest 测试精雕雕刻机的故障原因，解决在EN3D 中无法判断的问题。
正确使用JDTest 需要分以下几个步骤进行：一、 认识JDTest 的界面二、 安装PCI40控制卡及其驱动程正确安装PCI40控制卡及其驱动程之后会在设备管理器中显示有“精雕设备”；如果没有正确安装控制卡或其驱动程序，打开JDTest 后会出现下面这个对话框：这时应该检查： ①Win98设备管理器中是否安装控制卡驱动或是禁用控制卡设备；解决方法：重新安装驱动程序，安装方法见下文；②控制卡是否插紧；解决方法：关闭电脑，然后重新插拔控制卡；③电脑PCI插槽是否损坏；解决方法：关闭电脑，检查控制卡金手指及PCI插槽是否洁净，可用橡皮搽拭控制卡的金手指，用毛刷刷净PCI插槽，如果还是报错就换个PCI插槽插控制卡；尽量不要选择靠近AGP显卡插槽的那个PCI插槽；④PCI控制卡是否完好；解决方法：检查控制卡的金手指及印刷电路有无明显烧毁痕迹，电子元器件有无特别烫等现象，如果有请更换控制卡）。
PCI控制卡的驱动程序安装：如果是全新安装可直接查找文件Jd40.inf和Vjd40d.vxd所在的文件夹，按照提示安装；如果以前安装过控制卡的驱动，系统会直接查找X:\Windows\inf\other目录下的精雕设备驱动。
注：En3d6.1x与En3d6.0x的设备驱动完全相同三、JDTest界面详解1．电源指示灯：第一个灯为控制柜电源指示灯。
按Alt+A键（或单击“控制柜”按钮）红灯亮，表示控制柜加电，机床进入测试状态；再次按Alt+A键（或单击“控制柜”按钮）绿灯，表示控制柜不带电；第二个灯为主轴电源指示灯。
当控制柜加电时，按ALT+X键（或单击“主轴”按钮）红灯亮，开启主轴电机电源，再次按Alt+X键（或单击“主轴”按钮）绿灯亮，则主轴电机电源掉电；第三个灯为水泵电源指示灯。
PCI-1734 32路隔离数字量输出卡 快速说明书
PCI-1734快速安装使用手册PCI-1734快速安装使用手册 (1)第一章 产品介绍 (1)1.1 概述 (1)1.1.1 强大的保护功能 (2)1.1.2 复位保护满足了工业应用的需求 (2)1.1.3 PCI总线即插即用 (2)1.1.4 板卡ID (2)1.2 特点： (2)第二章 安装与测试 (2)2.1 初始检查 (2)2.2 跳线的设置 (3)2.2.1 设置重启状态 (3)2.3 板卡ID的设置 (3)2.4 Windows2K/XP/9X下板卡的安装 (4)2.4.1 软件的安装： (4)2.4.2 硬件的安装： (6)2.5 测试 (11)2.5.1 数字量输出功能测试 (11)第三章 信号连接 (11)3.1 带隔离的数字量输出连接： (12)第四章 例程使用详解 (13)4.1 板卡支持例程列表 (13)4.2 常用例子使用说明 (13)4.2.1 Digout (数字量输出例程) (13)第五章 遇到问题，如何解决？ (15)第一章产品介绍1.1 概述PCI-1734是一款提供32路隔离数字量输出卡，隔离保护电压可到2500VDC。
它是要求采取高电压隔离工业应用的理想选择。
1.1.1 强大的保护功能PCI-1734如果连接到具有浪涌保护的外部输入源，PCI-1734可以提供最大2000VDC的ESD（静电释放）保护。
1.1.2 复位保护满足了工业应用的需求当系统热重启动（不关闭系统电源）时，PCI-1734根据卡上的跳线设置，能够保持每个通道的输出值，或返回到它们打开状态的默认配置。
该功能能够避免在系统意外重启动过程中的误操作对系统带来的危险。
1.1.3 PCI总线即插即用PCI-1734是一款PCI总线卡，完全符合PCI总线的Rev2.1标准。
所有与总线相关的配置，比如基地址和中断分配等都是由软件自动完成的。
用户无须进行跳线或DIP拨码开关的配置。
1.1.4 板卡IDPCI-1734带有一个DIP拨码开关，当PC机箱中安装了多块PCI-1734采集卡时，可使用此开关来定义每块卡的ID。
网络安全隔离卡介绍
配置要求： 1. 奔腾 II 系列以上的计算机； 2. 建议 64M 以上容量内存； 3. 机箱内有 2 个硬盘卡槽； 4. 主板上有空闲的 PCI 插槽。
准备工作： 1. 检查包装盒中的产品及产品配件是否与产品包装清单相符。如有不符，请与经销商 或厂家联系； 2. 预先在硬盘（内网硬盘和外网硬盘）中分别安装好操作系统； 3. 将二个硬盘的主从跳线都设置为 Master 状态； 4. 使用同一标准的硬盘数据线，DM33/DM66/DM100 等。
网网络接口。
注： 1) 网络隔离集线器至终端隔离卡用户之间不能使用任何交换设备。
2) 单布线网络直接分线解决方案具体细节请咨询当地代理或咨询厂家技术服务。
使用说明： 1. 开机：第一次开机，系统将根据隔离卡切换开关的状态进入相应的操作系统并连接 到对应的网络。用户可以在开机前调整切换开关的状态，选择进入内外网； 2. 内外网切换：内外网切换时，请先将切换开关拨到对应的网络，然后重新启动计算 机即可。
7
提示：
4. 选择“1、无交换区”。系统将自动安装、设置内外网分区并自动将外网系统拷贝到 内网区域；
（注： “2、直接交换分区”表示选择此项后系统将为用户提供一个由外网向内网单向传递数 据的通道，此功能仅适用于 WIN98 和 WIN2000 系统。不建议用户选择此项功能，若有特别需要， 具体安装细节请向厂家专业技术人员咨询。）
pc网络安全隔离卡gdv50版及以下版本安装使用说明南京易思克网络安全技术有限责任公司第一章公司产品简介第二章安装pc网络安全隔离卡gdv40版双硬盘型隔离卡第三章安装pc网络安全隔离卡gdv40版单硬盘型隔离卡第四章安装pc网络安全隔离卡gdv50版双硬盘型隔离卡第五章安装pc网络安全隔离卡gdv50版单硬盘型隔离卡第六章安装pc网络安全隔离卡gdv50版单硬盘超薄型隔离卡第七章产品保证书和意见反馈第一章公司产品简介产品简介
神郁隔离计算机用户手册
神郁隔离计算机（神郁3000）用户手册南京易思克网络安全技术有限责任公司尊敬的用户：真诚感谢您购买和使用南京易思克网络安全技术有限公司研制的神郁隔离计算机（神郁3000）产品！为了保障您的利益，在您使用计算机前请仔细阅读本产品用户手册和相关资料。
如果您未按照产品用户手册使用和操作计算机，而导致的任何损失和使用故障，本公司将不承担相关责任。
关于本产品用户手册：用户手册版权属于本公司；用户手册内容如同实际产品不一致，请以实际产品为准； 本公司保留对用户手册的解释和修改的权利，对用户手册的任何修改、更新、解释将在本公司网站上（）予以公布，敬请留意。
南京易思克网络安全技术有限公司－１－目录一、注意事项1. 特别提示2. 开机前的准备二、使用说明1. 启动计算机2. 内外网切换操作3. 安装内外网操作系统4. 内外网网络连接5. 安全关闭计算机三、异常情况和处理－２－一、注意事项特别提示：1. 使用计算机，应具有一定的计算机基础知识。
儿童独立操作，必须有成人看护；2. 请确保您使用的电源的功率符合标准要求（220V/50Hz），有条件的用户请配备稳压电源和不间断电源UPS。
附近有大功率电器设备正在使用或有强的磁场干扰时最好不要使用计算机；3. 请注意干燥环境下静电对计算机的损伤；4. 系统出现故障时，请及时联系与销售单位或授权技术服务商联系，请不要自行拆卸机器。
开机前准备：1. 请认真阅读用户手册和其他随机的相关文件；2. 第一次打开计算机前，请再次检查硬件的连接情况，特别是电源的连接情况，确定安装连接无误后再打开总电源；3. 请不要更改BIOS设置，如果有需要对BIOS设置进行修改，请与销售单位或授权技术服务商联系，在专业工程师的指导下操作。
4. 神郁隔离计算机（神郁3000）支持Windows和Linux操作系统。
用户需要安装Linux系统请与销售单位或授权技术服务商联系，由专业工程师安装操作。
－３－二、使用说明产品简介：神郁隔离计算机（神郁3000）把一台普通计算机分成二台虚拟计算机，可以连接内部网或外部网，实现安全环境和不安全环境的绝对隔离，保护用户的机密数据和信息免受黑客的威胁和攻击。
MINI MINI PCI-E 笔记本型测试卡(DEBUG 卡） 说明书
