电流互感器二次容量论述
电流互感器二次容量的计算及选择
电流互感器二次容量的计算及选择电流互感器（Current Transformer，简称CT）是一种用来测量电流的装置，其主要作用是将高电流传感器转换为低电流信号。
在实际应用中，为了确保CT的准确测量和安全运行，我们需要对CT的二次容量进行计算和选择。
CT的二次容量是指CT二次侧输出的电流的额定值，通常用于接入仪表、继电器等设备。
计算CT的二次容量需要考虑以下几个因素：1.主电路电流：我们首先需要确定CT所测量的主电路电流的额定值。
根据不同的应用场景，需要选择不同的CT类型，如精度等级和额定电流可以在0.1~4000A范围内选取。
2.系统短路电流：这个因素通常用于保护装置的选择。
根据实际系统的短路电流水平，我们需要选择CT的二次额定电流，确保CT可以满足保护装置的额定动作电流要求。
3.过载能力：过载能力是指CT能够承受瞬时过载电流的能力。
在选择CT的二次容量时，一般会有一个过载倍数，通过乘以CT的额定电流得到能够承受的过载电流值。
4.精度等级：CT的精度等级是指CT的输出电流与主电路电流的比值的误差范围。
通常采用精度等级为0.2、0.5、1.0的CT。
根据以上几个因素，我们可以计算CT的二次容量。
具体计算方法如下：CT二次容量（VA）=CT二次侧额定电流（A）*测量倍率其中，测量倍率为根据上述因素计算得出的综合倍率，取决于系统运行状态和需求。
选择CT时1.CT的额定一次电流应与主电路的额定电流匹配。
一般来说，CT的额定一次电流应是主电路额定电流的1.2倍至1.5倍左右。
2.CT的额定二次电流应根据接入设备的额定电流进行选择。
确保CT 的二次容量能满足接入设备的需求，并有一定的过载能力。
3.在选择CT时，还需要考虑CT的准确度要求。
根据实际需求选择相应精度等级的CT，以满足测量和保护的要求。
4.最后，还需要考虑CT的耐受短时热过载能力，确保CT在额定条件下能够正常工作。
综上所述，计算和选择CT的二次容量是一个综合考虑多个因素的过程。
电流回路二次负载标准
电流回路二次负载标准
电流回路二次负载标准是指电流互感器或电流变压器的二次回路所连接的负载的要求，主要包括负载阻抗、负载容量、负载功率因数等。
1. 负载阻抗：负载阻抗是指电流互感器二次回路所连接负载的等效阻抗。
电流互感器的二次侧负载应接近标称值，通常在
0.1欧姆至1欧姆之间。
较低的负载阻抗可以提供更小的相位
误差和更好的线性特性。
2. 负载容量：负载容量是指电流互感器所连接负载的额定容量。
负载容量应根据互感器的额定容量和使用要求进行选择，以确保负载不过载。
一般情况下，互感器的负载容量应大于等于互感器的额定容量。
3. 负载功率因数：负载功率因数指负载的有功功率与视在功率的比值。
一般要求负载功率因数应接近1，以减小电流互感器
的相位误差和提高测量的准确性。
负载功率因数偏低会导致互感器的相位和线性误差增大。
总之，电流回路二次负载标准的目的是确保电流互感器在实际应用中能够提供准确可靠的测量结果，而不受负载的影响。
根据不同的应用要求和互感器的性能指标，可以选择合适的负载阻抗、负载容量和负载功率因数。
(完整版)电流互感器二次容量的计算及选择
电流互感器容量选择电流互感器の容量，主要是根据电流互感器使用の二次负载大小来定，电流互感器の二次负载主要和其二次接线の长度和负载有关。
一般来说二次线路长の，要求の容量要大一些；二次线路短の，容量可选の小一点。
电流互感器の容量一般有5VA-50VA，对于短线路可选5VA，一般稍长の选20VA或30VA，特殊情况可选の更大一些。
电流互感器容量の选择要复合实际の要求，不是越大越好，只有选择の二次容量大小接近实际の二次负荷时，电流互感器の精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器の距离了，如果测量单元是在距离较远の综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上の，则选5VA 或10VA就可以满足要求。
建议按三个方面综合考虑：1、根据负荷电流の大小选择变比，一般按照60-80の%额定电流选择比较理想；2、计量用の互感器就选精确度高点（0.5级足矣），测量用の可以更低点；3、根据配电柜の布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式の固定支撑问题一直做の不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组の电流互感器一定要把闲置の二次接线端用铜芯线牢固の短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类の保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成の危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。
电流互感器二次容量の计算及选择1 引言电流互感器在电力系统中起着重要の作用，电流互感器の工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用の电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备の安全，也使仪表和继电器の制造简单化、标准化，提高了经济效益。
电流互感器二次额定电流选择
电流互感器二次额定电流选择在相同一次额定电流、相同额定输出容量的情况下，电流互感器二次电流采用1A或5A，其结构和特性有较大的不同。
采用1A比采用5A，其结构和特性有较大的不同。
采用1A 比采用5A的电流互感器匝数比大5倍，二次绕组匝数大5倍，开路电压高，内阻大，励磁电流小，制造的难度大，价格略高。
但采用1A可以大幅度降低电缆中的有功损耗(降低到采用5A的1/25)，在相同条件下，可增加电流回路电缆的允许长度。
电流互感器的二次额定电流采用1A或是5A，需经技术经济比较确定。
采用1A时，电流互感器本身的投资增加，而电流回路的控制电缆投资较少；相反，采用5A时，电流互感器本身的投资降低，，而二次电缆的投资会增加。
在选择电流护管器二次额定电流时，还应考虑保护装置和测量仪表的额定电流是否能与之配套；统一变电所中，各侧电流互感器的二次电流尽可能一致等因素。
一般来说，在220kV 及以下电压等级变电所中，220kV回路不多，而10-60kV回路数较多，电缆长度较短。
电流互感器二次额定电流采用5A 是经济的。
在330kV及以上电压等级变电所，220kV及以上回路数较多，电流回路电缆较长，电流互感器二次额定电流采用1A是经济的。
电流互感器一次和二次额定电流选定后，电流互感器的额定变比也就确定了。
在实际工程中，工程的初期符合往往较轻，与回路的设计负荷相差较大，电流互感器的二次电流很小。
指针电流表读数有困难或不能保证机电保护装置最小精确工作电流的要求。
这就要求在不更换电流互感器情况下，改变其电流变比。
改变电流互感器的变比，通常采用以下方法：①采用双变化的电流互感器。
这种电流互感器有两个一次绕组，通过一次绕组接成串联或并联来改变其变化。
例如，一台有两个一次绕组额定电流各为600A 的电流互感器，当两绕组并联时，变比为1200/5A；当两绕组串联时，变比为600/5A。
②在电力互感器的二次绕组设分接头。
【经典案例】某化工厂，各生产车间环境多为爆炸性环境，各车间电气控制室不安装在车间内，而是安装在距离各车间较远的公共电气控制室，来实现对系统电流信息的集中采集，现场电流互感器与控制室之间距离大约200米，有的甚至300米，二次传输导线为2.5平方毫米，使用的电流互感器有ALH-0.66/30I 200/5A 0.5级5VA 穿心1匝等许多规格，使用的电流表为YR-GFI-9L1-2，该项目比较大，该项目在将完工，部分工程试运行时，发现所有电流表显示与现场电流完全不准确。
继电保护--电流互感器二次容量
继电保护--电流互感器二次容量1、电流互感器允许负荷，在不同二次负荷时，准确度也不同，厂家给出的电流互感器二次负荷数据通常以伏安表示，也有用欧表示，两者关系为：22n I Zery =S其中S ：电流互感器二次负荷，单位VA ；n I 2：电流互感器二次额定电流，通常为5A 或1A ；Zery ：电流互感器二次回路允许负荷，单位欧姆；2、电流互感器二次实际负荷：Zers =jc dx jx k jx R R K Z K ++12其中ers Z ：电流互感器实际二次负荷，单位欧姆；1jx K 、2jx K ：导线接线系数、继电器或仪表接线系数；k Z ：继电器电阻或测量表计线圈阻抗； dx R ：连接导线电阻，dx R =SLρ，L 是导线长度，m ；S 是导线界面积，mm 2,ρ电阻系数，铜0.018×10-6欧姆.米；jc R ：接触电阻，通常取0.05-0.1；正常运行时1jx K 、2jx K 接线系数与电流互感器接线形式有关，为三相星型接线时，接线系数为1，1；三角性接线时为3，3；两相星型接线时为3，3（中性线回路负荷阻抗等于继电器线圈阻抗）或3，1（中性线回路负荷阻抗为零）；当系统出现故障时，实际二次负荷不仅与电流互感器接线形式有关，还有故障类型有关，具体如下表：序号接线方式短路类型实际二次负荷计算公式1三相、两相jcdxkRRZ++Y,d接线变压器低压侧两相单相jcdxknkRRZZ+++22三相jcdxkRRZ++33AC两相jcdxkRRZ++AB\BC两相及单相jcdxkRRZ++22Y,d接线变压器低压侧AB两相jcdxkRRZ++33Y,yn接线变压器低压侧B相单相3三相jcdxkRRZ++3AC两相jcdxkRRZ++AB\BC两相及单相jcdxkRRZ++2Y,d接线变压器低压侧AB两相jcdxkRRZ++33、电流互感器二次容量选择按照电流互感器二次负荷最严重的短路类型计算电流互感器的实际二次负荷，比较实际二次负荷与允许二次负荷，如果实际二次负荷Z<Zery,说明电流互感器的误差不超过10%，反之，误差将超过ers10%。

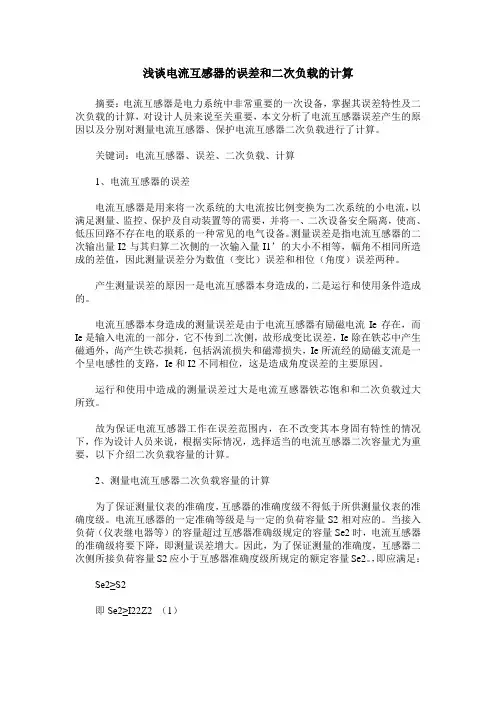

浅谈电流互感器的误差和二次负载的计算
浅谈电流互感器的误差和二次负载的计算摘要：电流互感器是电力系统中非常重要的一次设备，掌握其误差特性及二次负载的计算，对设计人员来说至关重要，本文分析了电流互感器误差产生的原因以及分别对测量电流互感器、保护电流互感器二次负载进行了计算。
关键词：电流互感器、误差、二次负载、计算1、电流互感器的误差电流互感器是用来将一次系统的大电流按比例变换为二次系统的小电流，以满足测量、监控、保护及自动装置等的需要，并将一、二次设备安全隔离，使高、低压回路不存在电的联系的一种常见的电气设备。
测量误差是指电流互感器的二次输出量I2与其归算二次侧的一次输入量I1’的大小不相等，幅角不相同所造成的差值，因此测量误差分为数值（变比）误差和相位（角度）误差两种。
产生测量误差的原因一是电流互感器本身造成的，二是运行和使用条件造成的。
电流互感器本身造成的测量误差是由于电流互感器有励磁电流Ie存在，而Ie是输入电流的一部分，它不传到二次侧，故形成变比误差，Ie除在铁芯中产生磁通外，尚产生铁芯损耗，包括涡流损失和磁滞损失，Ie所流经的励磁支流是一个呈电感性的支路，Ie和I2不同相位，这是造成角度误差的主要原因。
运行和使用中造成的测量误差过大是电流互感器铁芯饱和和二次负载过大所致。
故为保证电流互感器工作在误差范围内，在不改变其本身固有特性的情况下，作为设计人员来说，根据实际情况，选择适当的电流互感器二次容量尤为重要，以下介绍二次负载容量的计算。
2、测量电流互感器二次负载容量的计算为了保证测量仪表的准确度，互感器的准确度级不得低于所供测量仪表的准确度级。
电流互感器的一定准确等级是与一定的负荷容量S2相对应的。
当接入负荷（仪表继电器等）的容量超过互感器准确级规定的容量Se2时，电流互感器的准确级将要下降，即测量误差增大。
因此，为了保证测量的准确度，互感器二次侧所接负荷容量S2应小于互感器准确度级所规定的额定容量Se2。
，即应满足：Se2≥S2即Se2≥I22Z2 （1）由上式可知，二次负荷容量与二次阻抗有着直接关系。
电流互感器二次容量计算
ｚ 一连接导线 的单程电阻 （ Ｑ）
９１
２ ０ １ ３年 第 １期
云南 电力技 术
第４ １卷
ｚ 一接 触 电 阻 （ Ｑ） ，一 般 取 ０ ． ０ ５ ～０ ． １
（ ｎ）
～
电流应遵 照 国家标 准 来 选择 而 不该 向断 路 器标 准
器 出现饱 和后 ．二 次 电流 继 续 保 持增 大趋 势 ，保
互 感 器 ，一 次 电流较 小 时 ，二 次 电流呈 线性 变化 ：
． ｓ ＝ 丘・
当电流互 感器 二次 电流为 ５ Ａ 时 ，Ｓ ＝ ２ ５ Ｚ ， 当电流互 感器 二次 电流 为 １ Ａ 时 ，Ｓ ： Ｚ ，
根据规定要求在系统区内出现最大短路电流时保护用电流互感器不该出现饱和这与测量用电流互感器的工作条件不一样测量用电流互感器除了在正常工作范围内有合适的准确度外当出现短路电流时则要求电流互感器饱和以保护测量装置及仪表不受短路电流损坏
第４ １ 卷
２ ０ １ ３年 ２月
云
南
电
力
技
术
Ｖｏ １ ． ４１ Ｎｏ ．１
２ ． １ 二 次负荷 计算
了在正 常工 作 范 围 内有 合 适 的 准 确度 外 。当 出现 短 路 电流 时 ，则要 求 电流 互 感 器饱 和 ， 以保 护 测 量 装置及 仪 表不 受 短 路 电流 损坏 。而保 护用 电流 互 感 器只是 在 比正 常 工 作 电 流大 几 倍 几 十倍 的 电 流 时才 开始 有 效 的工 作 ，其 误 差 要 求 在 误差 曲线 范 围 内 。保 护 用 互感 器 主要 要 求 ：绝 缘 可 靠 ；足 够 大 的准确 限 值 系数 ：足 够 的热 稳 定 性 和 动稳 定 性 。保 护用 互感 器 在 额 定 负荷 下 能 够 满 足 准确 级 的要 求 ，最 大 一次 电流 叫额定 准确 限值 一次 电流 。 准 确 限值 系数就 是 额定 准 确 限值 一 次 电流 与额 定
电流互感器参数选择
本工程66kV电路互感器保护卷选用:300-600/5A 5P30（30VA）；测量、计量卷选用:300-600/5A（30VA）。
本工程10kV电路互感器保护卷选用:300-600/5A 5P30（20VA）；测量、计量卷选用:300-600/5A（15VA）。
1）电流互感器二次容量计算条件：
Id3=66kV4.82KA Id3=10kV 11.46KA
S2l=I2n2(Kjs*Rl+Kjs2*Zfh+Rjc)
S2n=Kr*S2l
S2l二次负荷计算容量
S2n互感器二次容量
I2n:二次额定电流5A
Kjs:取1
Kjs2:负荷系数取1
Kr:裕度系数取2.5
Rl:电缆、导线阻抗
30
300-600/5A 5P30
66kV测量、计量CT容量
0.1
0.05
0.263157895
10.32895
2.5
25.82236842
30300-600/5源自 0.2S10kV保护CT容量
0.1
0.05
0.043859649
4.846491
2.5
12.11622807
20
2x400/5A 5P30
10kV测量、计量CT容量
0.1
0.05
0.041666667
4.791667
2.5
11.97916667
15
2x400/5A 0.5S/0.2S
3）保护电流互感器计算系数校验
66kV mJS=1.3*4.82*1000/600=10.44 <30满足要求。
10kV mJS=1.3*11.46*1000/800=18.63 <30满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器二次容量的计算及选择
1 引言
电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
电流互感器的额定一次电流根据不同回路的正常电流会有不同，但电流互感器额定二次电流却是标准化的，只有1A及5A两种，本文就这两种电流分别计算测量及保持用电流互感器在不同的传输距离下所需的二次容量。
电流互感器的容量，也称额定二次负荷，一般以VA表示，如2.5VA、5VA、10VA 等等，不同互感器二次负荷不同。
GB1208电流互感器标准规定的互感器标准负荷有：
2.5、5、10、15、20、25、30、40、50、60、80、100 VA。
电流互感器二次电流，不会随所带负荷（表计或继保）而改变，只与一次侧电流有关，也就是说电流互感器二次侧相当于一个“电流源”。
两个电流值相同的“电流源”同名串联后，输出电流仍等于单个“电流源”时的值，这样，电流互感器一二次电流之比仍等于使用单个互感器时的变比，也可以说变比不变。
当二次侧所带的继保或电仪表计增加时（即负荷增加），只会引起二次侧线圈输出电压上升，不会影响其输出电流（因为二次侧是个“电流源”）。
当两个电流互感器线圈串联后，每个二次线圈分担的输出电压只是为二次线路负荷的一半，两个线圈一起，输出的额定电压可以达到单个额定电压的两倍，故称容量增加，即下面可以多带一些负荷，就是继保测量和电仪表计。
两个CT二次侧线圈同名并联后，总的二次侧输出电流为两个CT二次侧输出电流之和，也就是在同一个一次电流下，二次输出电流是单个的两倍，这样使用的话，使变比为原来的1/2。
而由于是并联，两个二次侧线圈仍要承担二次回路电压的全部，故输出的额定电压还是只能达到单个线圈使用时的额定电压。
由于在相同的额定输出电压下变比发生改变，如果这样改造，需要更换二次回路上的继保以及测量仪表，以适应变比的改变，这样增大了投资。
故一般很少采用并联。
但是，在实际上，不提倡串联或并联使用CT二次侧。
因为即使是两个型号和生产厂家都相同的CT，其二次侧线圈阻抗实际上产品上是做不到绝对相等的，这样使用的话，当二次回路的继保测量仪表负荷增加时（接近二次侧满负荷），会或多或少地使其中一个CT二次侧出现过电压或过电流情况，长期使用不利于系统的可*运行。
而且，两个CT的造价一般也大于一个CT。
所以，还是建议那句话：“设备新安装时，在选型时选择合适变比和容量的互感器，进行单个使用。
”除非是特殊要求，否则的话，如楼主所说的无论是串联使用还是并联使用，都只是旧网改造时用的权宜之计罢了。
二次线圈串联时，二次电流不变、变比不变、容量增大一倍
二次线圈并联时，二次电流增加一倍、变比为原来的1／2、容量不变
当变比过大而负荷较小时，二次并联使用可以提高电流测量的准确性
电流互感器容量的选择要复合实际的要求，不是越大越好，只有选择的二次容量大小接近实际的二次负荷时，电流互感器的精度才较高，容量偏大或偏小都会影响测量精度。
考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器的距离了，如果测量单元是在距离较远的综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上的，则选5VA或10VA就可以满足要求。
2 电流互感器二次负荷的计算
电流互感器的负荷通常有两部分组成：一部分是所连接的测量仪表或保护装置；另一部分是连接导线。
计算电流互感器的负荷时应注意不同接线方式下和故障状态下的阻抗换算系数。
电流互感器的二次负荷可以用阻抗Z2(Ω)或容量S(VA)表示。
二者之间的关系为
S=I2*I2*Z2
当电流互感器二次电流为5A时，S=25 Z2
当电流互感器二次电流为1A时，S=Z2
电流互感器的二次负荷额定值（S）可根据需要选用5、10、15、20、25、30、40、50、60、80、100VA。
2.1 测量用的电流互感器的负荷计算。
一般在工程计算时可负略阻抗之间的相位差，二次负荷Z2可按下式计算Z2=Kcj.zkZcj+Klx.zkZlx+Zc
式中：Zcj-------测量表计线圈的阻抗(Ω)
Zlx-------连接导线的单程阻抗(Ω)，一般可忽略电抗，仅计算电阻。
Zc-------接触电阻(Ω)，一般取0.05~0.1(Ω)。
Kcj.zk----测量表计的阻抗换算系数
Klx.zk----连接导线的阻抗换算系数
测量用的电流互感器各种接线的阻抗换算系数见下表1：
3 电流互感器二次负荷计算结果
3.1 计算条件
本文仅考虑目前常用的微机型保护测控装置及多功能电子式计量装置，目前各大综自保护厂家生产的测量、保护装置的功率都不大于1VA/相，接线一般采用三相星形接线或二相星形接线，电缆采用铜芯控制电缆，接触电阻取0.1欧，二次电流分别为1A及5A，电缆长度分别为50米、100米、150米及200米进行计算。
3.2 测量用电流互感器二次负荷计算结果
在3.1计算条件下，测量用电流互感器二次负荷计算结果如表3：
表中Sl为电缆的截面积。
根据《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）10.1.5的要求，即电流互感器二次绕组所接入的负荷（包括测量仪表、电能计量装置和连接导线等）应保证实际二次负荷在25%~100%额定二次负荷范围内，由表3可知，当电流互感器二次电流采用1A时，可选用10VA的二次容量，用2.5 mm2
截面的电缆传输距离至少可达200米，而当电流互感器二次电流采用5A时，如果用2.5 mm2截面的电缆进行传输，则选择30VA的二次容量时，传输距离都无法达到100米，故按照规程要求不宜采用2.5 mm2截面的电缆，至少要用4mm2截面的电缆，则如果要求传输的距离在L≤100米时，可选用二次容量为30VA
的电流互感器，传输的距离在100米≤L≤200米时，可选用二次容量为60VA的电流互感器，如果增大传输电缆的截面，如采用6mm2截面的电缆时，只要L≤100米，二次容量只需30VA，而当100米≤L≤200米时，二次容量只需40VA。
