钛合金的锻压技术
ta2锻件写法
TA2钛合金锻件加工工艺，可以按照以下步骤进行：
1.熔炼：将钛合金原材料熔炼成液态，以备锻造使用。
2.锻造：将液态钛合金倒入模具中，通过锻打或挤压等方式，制成所需的锻件。
3.热处理：对锻造后的钛合金进行加热和冷却处理，以改变其内部结构，提高
其力学性能。
4.机械加工：对热处理后的钛合金进行机械加工，以获得所需的尺寸和形状。
5.检验：对加工完成的钛合金锻件进行质量检验，确保其符合设计要求。
在以上工艺步骤中，需要注意以下几点：
1.熔炼时需要控制熔炼温度和时间，避免出现未熔合、晶粒粗大等问题。
2.锻造时需要控制锻打或挤压的力度和速度，避免出现裂纹、夹渣等问题。
3.热处理时需要控制加热和冷却的速度和温度，避免出现变形、开裂等问题。
4.机械加工时需要控制切削力和切削速度，避免出现切削瘤、表面粗糙等问题。
5.检验时需要按照相关标准进行，确保锻件的质量符合要求。
总之，TA2钛合金锻件加工需要严格按照工艺步骤进行，控制好各个工艺参数，才能获得高质量的锻件。
钛合金锻造工艺及其锻件的应用

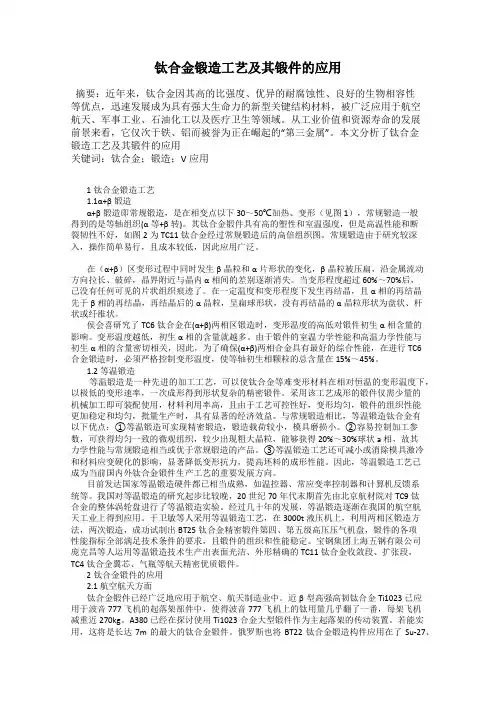

钛合金锻造工艺及其锻件的应用摘要：近年来，钛合金因其高的比强度、优异的耐腐蚀性、良好的生物相容性等优点，迅速发展成为具有强大生命力的新型关键结构材料，被广泛应用于航空航天、军事工业、石油化工以及医疗卫生等领域。
从工业价值和资源寿命的发展前景来看，它仅次于铁、铝而被誉为正在崛起的“第三金属”。
本文分析了钛合金锻造工艺及其锻件的应用关键词：钛合金；锻造；V应用1钛合金锻造工艺1.1α+β锻造α+β锻造即常规锻造，是在相变点以下30～50℃加热、变形（见图1），常规锻造一般得到的是等轴组织(α等+β转)。
其钛合金锻件具有高的塑性和室温强度，但是高温性能和断裂韧性不好，如图2为TC11钛合金经过常规锻造后的高倍组织图。
常规锻造由于研究较深入，操作简单易行，且成本较低，因此应用广泛。
在（α+β）区变形过程中同时发生β晶粒和α片形状的变化，β晶粒被压扁，沿金属流动方向拉长、破碎，晶界附近与晶内α相间的差别逐渐消失。
当变形程度超过60%～70%后，己没有任何可见的片状组织痕迹了。
在一定温度和变形程度下发生再结晶，且α相的再结晶先于β相的再结晶，再结晶后的α晶粒，呈扁球形状，没有再结晶的α晶粒形状为盘状、杆状或纤维状。
侯会喜研究了TC6钛合金在(α+β)两相区锻造时，变形温度的高低对锻件初生α相含量的影响。
变形温度越低，初生α相的含量就越多。
由于锻件的室温力学性能和高温力学性能与初生α相的含量密切相关，因此，为了确保(α+β)两相合金具有最好的综合性能，在进行TC6合金锻造时，必须严格控制变形温度，使等轴初生相颗粒的总含量在15%～45%。
1.2等温锻造等温锻造是一种先进的加工工艺，可以使钛合金等难变形材料在相对恒温的变形温度下，以极低的变形速率，一次成形得到形状复杂的精密锻件。
采用该工艺成形的锻件仅需少量的机械加工即可装配使用，材料利用率高，且由于工艺可控性好，变形均匀，锻件的组织性能更加稳定和均匀，批量生产时，具有显著的经济效益。
钛合金热锻工艺
钛合金热锻工艺
钛合金热锻工艺是一种利用热量使钛合金材料软化，便于塑形的加工技术。
这种工艺涉及将钛合金加热到一定的高温，然后在锻压设备的帮助下进行成形。
由于钛合金具有高强度、低密度和良好的耐腐蚀性，因此在航空航天、汽车、医疗器械等行业中被广泛使用。
热锻工艺的关键步骤如下：
1. 材料准备：选取适当的钛合金材料，并根据最终产品的要求切割成合适的尺寸。
2. 加热：将钛合金坯料放入加热炉中，加热至锻造温度，这个温度通常略高于钛合金的相变温度（α+β/β转变温度）。
正确的加热温度和保温时间对于获得良好的锻件质量至关重要。
3. 预热模具：为了减少模具与高温钛合金之间的温差，防止过快的冷却导致材料硬化，模具也需要预热到适当的温度。
4. 锻造：将加热好的钛合金坯料置于锻压机的模具中，通过施加压力使其变形，达到预定的形状和尺寸。
这一过程可能需要多次进行，包括开模锻造和闭模锻造。
5. 冷却：锻造完成后，钛合金部件需要缓慢冷却以防止内部应力集中和裂纹产生。
6. 后续处理：锻件可能需要进一步的热处理（如退火、
固溶处理和时效处理）来优化其显微组织结构和力学性能。
7. 检测和检验：最后，锻件要经过严格的质量检测，包括尺寸检查、无损探伤和力学性能测试等，以确保符合设计和应用要求。
热锻工艺的优势在于可以制造出结构复杂的钛合金部件，但也存在一些挑战，如钛合金在高温下的氧化问题，以及由于材料导热性差导致的模具寿命问题。
因此，在实际操作中，还需要采取一定措施保护材料和模具，例如使用防护润滑层减少摩擦和磨损。
钛合金锻压工艺的特点是什么？
钛合金锻压工艺的特点是什么？
钛合金是一种重要的高强度、高可塑性金属材料，被广泛应用在航空、航天、
化工、医疗设备等领域。
而钛合金锻压工艺是一种基于钛合金特性的加工方法，具有以下特点：
1. 高昂的成本
钛合金材料相比于其他常见金属材料，具有更高的成本。
由于其原材料的稀缺
性和加工难度，钛合金成本较高，使其应用受到了限制。
2. 优异的化学性能
钛合金锻压材料具有较好的抗氧化性和耐腐蚀性，广泛应用于高温、强酸、强
碱等苛刻工况下。
同时，钛合金具有一定的生物相容性，可以用于医疗应用。
3. 高度的可塑性
钛合金在高温条件下形变性能良好，而钛合金锻压工艺则可以大幅度提高钛合
金的塑性。
通过钛合金锻压，可以将钛合金加工成各种复杂的形状，如飞机零部件、船舶零部件等等。
4. 精细度高
钛合金锻压工艺可以精确地塑形和加工，可以获得高精度的零部件，能够满足
高精度机械加工领域的要求。
5. 加工难度大
由于钛合金硬度较高，同时加工难度也较大，需要采取特殊的加工技术，如慢
加热锻造、折叠挤压等。
此外，因为钛合金的稀缺性，对于加工过程的控制和浪费控制也有严格要求。
6. 时间和成本的风险
钛合金锻压工艺的高精度和高难度使其需要更多的时间和成本。
此外，由于物
料的稀缺性，物料损耗也可能增加，从而增加成本和时间的风险。
以上是钛合金锻压工艺的主要特点。
虽然钛合金锻压工艺存在一定的成本风险
和技术难度，但其材料性能优异，具有广泛的应用前景。
随着科学技术的不断发展，对于钛合金锻压材料的研究和应用也将得到更好的发展和推广。
钛合金的应用前景及其锻压技术

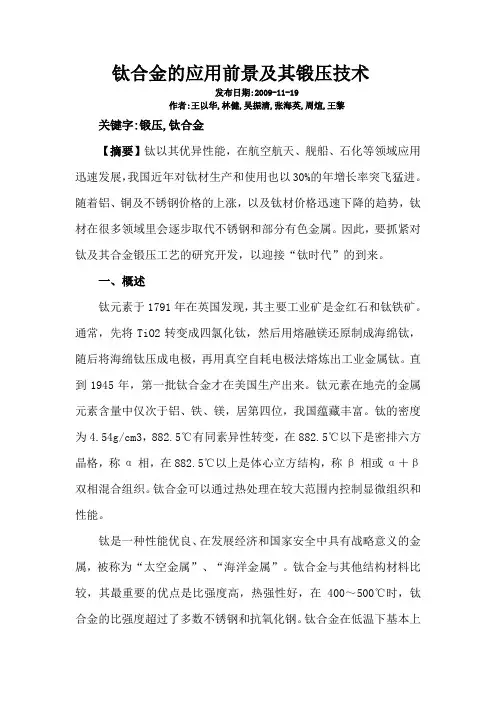

钛合金的应用前景及其锻压技术发布日期:2009-11-19作者:王以华,林健,吴振清,张海英,周煊,王黎关键字:锻压,钛合金【摘要】钛以其优异性能，在航空航天、舰船、石化等领域应用迅速发展，我国近年对钛材生产和使用也以30%的年增长率突飞猛进。
随着铝、铜及不锈钢价格的上涨，以及钛材价格迅速下降的趋势，钛材在很多领域里会逐步取代不锈钢和部分有色金属。
因此，要抓紧对钛及其合金锻压工艺的研究开发，以迎接“钛时代”的到来。
一、概述钛元素于1791年在英国发现，其主要工业矿是金红石和钛铁矿。
通常，先将TiO2转变成四氯化钛，然后用熔融镁还原制成海绵钛，随后将海绵钛压成电极，再用真空自耗电极法熔炼出工业金属钛。
直到1945年，第一批钛合金才在美国生产出来。
钛元素在地壳的金属元素含量中仅次于铝、铁、镁，居第四位，我国蕴藏丰富。
钛的密度为4.54g/cm3，882.5℃有同素异性转变，在882.5℃以下是密排六方晶格，称α相，在882.5℃以上是体心立方结构，称β相或α＋β双相混合组织。
钛合金可以通过热处理在较大范围内控制显微组织和性能。
钛是一种性能优良、在发展经济和国家安全中具有战略意义的金属，被称为“太空金属”、“海洋金属”。
钛合金与其他结构材料比较，其最重要的优点是比强度高，热强性好，在400～500℃时，钛合金的比强度超过了多数不锈钢和抗氧化钢。
钛合金在低温下基本上不变脆（低碳钢在－50℃冲击韧度只是室温时的1/10），α型钛合金在液氢温度（－253℃）下的强度为室温的2倍，同时具有良好的塑性。
用钛合金代替不锈钢和高温合金等材料制造零件，可以大幅度地减轻产品质量，因此受到航空航天工业的极大重视，同时也越来越受到汽车、机车、电力、化工、舰船上热交换器和冷凝器等工业部门的青睐。
目前，能生产钛及钛合金原材料的国家只有美国、俄罗斯、日本和中国等国家的少数几个工厂。
随着我国国民经济的稳步发展，对钛及钛合金材料产品的需求将不断增长。
钛合金锻造技术
+/-
-
α+β +/-
-/+
注：++ 好，+ 较好，-- 差，- 较差 钛合金的性能主要取决于两相的排列方式、体积分数以及各自的性能。
2008-09-09
钛合金锻造基础
钛合金组织与变形温度、变形程度的关系
β 区变形
α+β 区变形
β → α+β 区变
形
2008-09-09
钛合金锻造基础
2008-09-09
2、β稳定元素：降低β转变温度，扩大β相区。
固溶强化，提高淬透性和热处理强化效果。
V Mo：β同晶元素，靠近Ti，晶格类型与β-Ti相同。 Nb Ta 与β相无限互溶，在α相中有限溶解。
提高强度，保持较高塑性，无共析或包析反应
Fe Mn： β共析元素，强化效果明显。
Cr Co 在α和β相中均有限溶解，在β中溶解度更大
6
34
1.7
35
17
54
5
8.5
27.5
7.5 5
4.8 -
用刷子刷到坯料表面 具有良好的隔热性能，使毛坯
从炉子转移到模具以及在变形
玻璃No.
玻璃润滑剂在下述温度下的黏度 800℃ 900℃ 1000℃ 1050℃ 1100℃
用喷雾器喷到坯料表面 过程中减少能量损失
不与毛坯和模具的表面发生化
1
136400 5234
Ni Cu 均存在共析反应，影响组织稳定和蠕变性能。
Si H
注意H的双重作用。
2008-09-09
钛的主要合金元素
钛的合金化原理
3、 中性元素：对β转变温度无显著影响。
在α和β中均有较大溶解度，固溶强化。
钛合金锻造工艺
钛合金锻造工艺钛合金作为一种重要的工程金属材料，具有优良的力学性能、耐腐蚀性能和高温性能等特点，在航空航天、船舶、汽车、医疗器械等领域得到广泛应用。
钛合金锻造作为一种主要的加工方法，具有高效、高精度、高质量等优点，对于提高钛合金零件的机械性能和使用寿命具有重要意义。
一、钛合金锻造工艺的概述钛合金锻造是指将钛合金坯料加热到一定温度后，通过锻造机械设备对其进行塑性变形，使其形成所需的形状和尺寸。
钛合金锻造工艺包括热锻、冷锻和等温锻等几种形式，其中热锻是最常用的一种。
热锻是指将钛合金坯料加热到其变形温度以上，然后通过锻造机械设备对其进行塑性变形，使其形成所需的形状和尺寸。
热锻的主要优点是能够减少材料的应力和变形量，提高材料的塑性和韧性，从而得到高质量的钛合金零件。
但是，热锻需要较高的温度和压力，对设备和工艺要求较高。
冷锻是指将钛合金坯料在室温下进行塑性变形，其主要优点是能够获得高强度和高硬度的钛合金零件，但是冷锻需要较高的压力和变形量，对设备和工艺要求也较高。
等温锻是指将钛合金坯料在一定温度下进行塑性变形，其主要优点是能够获得高精度和高表面质量的钛合金零件，但是等温锻需要较高的温度和时间，对设备和工艺要求也较高。
二、钛合金锻造工艺的关键技术1. 加热技术钛合金的变形温度较高，一般在800℃以上，因此加热技术对于钛合金锻造过程至关重要。
在加热过程中，要控制加热速度、加热温度和加热时间，以保证钛合金坯料的均匀加热和充分变软。
同时，还要避免过热和过烧，以防止钛合金发生氧化和变质。
2. 锻造工艺钛合金锻造的关键在于控制锻造过程中的变形量、变形速率和变形温度等参数，以保证钛合金零件的形状和尺寸精度。
在锻造过程中，还要注意保持坯料的温度和塑性，避免过度变形和损伤。
3. 退火技术钛合金锻造后需要进行退火处理，以消除残余应力和改善材料的机械性能。
在退火过程中，要控制温度、时间和冷却速度等参数，以保证钛合金零件的性能和表面质量。
钛合金锻造知识点总结
钛合金锻造知识点总结一、钛合金锻造的工艺流程1.材料选择：钛合金锻造的材料选择十分重要，一般选择工艺性能好的钛合金作为原料。
2.预处理：在进行锻造之前，需要对原料进行预处理，如去除氧化皮等。
3.坯料加热：将预处理好的坯料加热至一定温度，使其达到足够的塑性。
4.锻造成形：将加热后的坯料放入锻造设备中，通过锤击或压力使其变形成所需形状。
5.热处理：在锻造完成后，对零件进行热处理，以消除应力和提高材料性能。
6.表面处理：对热处理后的零件进行表面处理，如抛光、喷涂等。
7.质检包装：对表面处理后的零件进行质量检查，然后进行包装。
二、钛合金锻造的工艺参数1.温度：钛合金的锻造温度通常在800℃-1000℃之间，需要根据具体材料的性质和热处理要求确定最佳温度。
2.变形量：钛合金的变形极限大约在40%-60%，因此在锻造过程中需要控制变形量，以避免材料断裂。
3.锻造压力：锻造压力是保证钛合金坯料变形的关键参数，通常需要根据坯料的形状和尺寸确定合适的锻造压力。
4.锻造速度：锻造速度对于钛合金的组织和性能有很大影响，需要根据具体情况进行调节。
三、钛合金锻造中需要注意的问题1.温度控制：钛合金的锻造温度相对较高，需要严格控制加热温度，避免因过热而导致坯料变性或过冷造成变形困难。
2.变形控制：在钛合金锻造过程中，需要控制变形量，以避免因过度变形而导致材料断裂。
3.锻造表面质量：钛合金的锻造表面质量对最终产品的性能有着重要影响，需要通过合理的工艺参数和设备保证其表面质量。
4.热处理控制：对于钛合金锻造零件，热处理是不可或缺的一步，需要严格控制热处理温度和时间，以达到最佳效果。
四、钛合金锻造的设备和工装1.锻造设备：钛合金锻造通常采用液压锻造机、气动锻造机等设备，需要根据具体的生产需求选择合适的设备。
2.模具：钛合金锻造需要使用专用模具，这些模具需要经过严格的加工和热处理，以保证零件的成形精度和表面质量。
3.锻造工装：在进行钛合金锻造时，还需配备适当的锻造工装，用于固定坯料、调节锻造温度和压力等。
