第6章 用例模型
合集下载
第6章 用例图
４、关系--Relationship
四种基本关系： 关联（association） 包含（include） 扩展（extend） 泛化（generalization）
（1）关联
描述参与者与用例之间的关系； 用单向箭头，表示谁启动用例； 每个用例都有角色启动，除包含和扩展 用例；
[即启动该用例所应该满足的条件。] [即该用例完成之后，将执行什么动作。] [描述当前目标完成后，环境变化情况。] 步骤 1 活动 [在这里写出触发事件到目标完成以及清除的步骤。]
2
扩展事件 流 子事件流 规则与约 束 1a 1b
……(其中可以包含子事件流，以子事件流编号来表示)
[1a表示是对1的扩展，其中应说明条件和活动] ……(其中可以包含子事件流，以子事件流编号来表示)
系统还需要进行意外处理
扩展事件流
事件流编写要点
使用简单的语法：主语明确，语义易于理解 明确写出“谁控制球”：通常就是指出参与 者； 从俯视的角度来编写：指出参与者的动作， 以及系统的响应，也就是跳开来； 显示过程向前推移：也就是每一步都有前进 的感觉
事件流编写要点
“确认”而不是“检查是否”；（如：系统 确认用户密码正确，而非系统检查用户密码 是否正确） 可选择地提及时间限制；
３、用例---Use Case
系统、子系统或类与外部的参与者 （actor）交互的动作序列的说明，包括 各种序列及出错序列。 用例分析可以认为是对系统功能的分解。
存款
Withraw Money
３、用例---Use Case
（1）用例的表示 简单名 路径名
３、用例---Use Case
第6章 用例图
3、构建用例模型
采 购 员 用 例 图
采购员能够通过该系统进行订货管理活动。采购员首先根据经营情 况统计所缺的生产资料，根据需要制定出订单。
UML统一建模语言
五、使用Rose创建用例图的步骤说明
3、构建用例模型
会 计 用 例 图
会计负责产品的统计分析 管理，它能够通过该系统 进行如下活动： （1）查询基本信息。会计 能够查询产品的基本信息， 根据产品的基本信息，制 定出相应的方案。 （2）查询销售信息。会计 根据销售情况汇总后交销 售部制定合理的销售方案。 （3）查询供应商信息。会 计能够查询供应商信息。 （4）查询缺货信息。会计 能够查询缺货信息。 （5）查询报损信息。会计 能够查询报损信息。
1、需求分析
“企业进、存、销管理系统” 功能性需求包括以下内容： （1）采购员根据生产原料的使用情况判断采购用品，对需要订购产品信息 统计订货的，并制作产品订单。最后根据订单进行采购活动。 （2）仓库管理员负责产品的库存管理。包括产品入库管理、处理盘点信息、 处理报损产品信息和一些信息的设置。这些设置信息，包括：供应商信息、产 品信息。仓库管理员每天对产品进行一次盘点，当发现库存产品有损坏时，及 时处理报损信息。当产品生产后，将产品进行入库。当产品销售后时，产品进 行出库处理。 （3）统计人员负责统计分析管理，包括：查询产品信息、查询销售信息、 查询供应商信息、查询缺货信息、查询报表信息，并制作报表。统计分析员使 用系统的统计分析功能，了解产品信息、销售信息、供应商信息、库存信息。 （4）在销售员为客户提供售货服务时，接受客户购买产品，根据系统的定 价计算出产品的总价，客户付款，系统自动保存客户购买记录。 （5）系统管理员负责本系统的系统维护。系统管理员负责员工信息管理、 供货商信息管理以及系统维护等。每种管理者都通过自己的用户名称和密码登 录到各自的管理系统中。
第6章(2)PIM建模技术资料
– PSM
Warm up: Use Case & Use Case
Realization
• Use Case是描述需求的工具，把系统看做黑盒子。 • Use Case Realization在分析设计阶段做，不在视系统
为黑盒子，而是白盒子。
– 用分析和设计出来的类及它们之间的Collaboration来描述系统 如何完成Use Case。
– 指南：推荐的做法，在其解释、实施或使用中，允许有一定 的自由度或回旋余地。
• 10.把用例规约中的路径直接粘贴在鲁棒图的左边，以 便一一对应，逐项对象化；
• 9.直接利用域模型中的业务对象实体；
– 也用鲁棒图补充和完善域模型
• 8.在画鲁棒图时，要完善用例规约(去掉歧义)
– 画鲁棒图迫使作者逐句斟酌用例规约
• 鲁棒图示例 • 初步设计审核
– 目的与参与者 – 初步设计审核指导原则、指南和常犯的错误
• 软件体系结构及其模式*
– 体系结构风格、设计原则与常见错误 – 鲁棒图与MVC模式 – 新课程：软件体系结构
Warm up:Analysis and Design
• Design
– Realization of a concept or idea into a model or specification
• 分析模型和设计模型最早在Jacobson的OOSE中提出 来了，并非RUP首创。这两个模型的本质差别在于：
– 分析模型是对问题域的描述，独立于实现技术。 – 设计模型在使用具体技术实现分析模型。设计模型可以立即
拿去实施。 – 区分两种模型的目的：当实现技术改变时，重用分析模型。
• 基础：问题域不会如计算机技术发展得那么快。
Warm up: Use Case & Use Case
Realization
• Use Case是描述需求的工具，把系统看做黑盒子。 • Use Case Realization在分析设计阶段做，不在视系统
为黑盒子，而是白盒子。
– 用分析和设计出来的类及它们之间的Collaboration来描述系统 如何完成Use Case。
– 指南：推荐的做法，在其解释、实施或使用中，允许有一定 的自由度或回旋余地。
• 10.把用例规约中的路径直接粘贴在鲁棒图的左边，以 便一一对应，逐项对象化；
• 9.直接利用域模型中的业务对象实体；
– 也用鲁棒图补充和完善域模型
• 8.在画鲁棒图时，要完善用例规约(去掉歧义)
– 画鲁棒图迫使作者逐句斟酌用例规约
• 鲁棒图示例 • 初步设计审核
– 目的与参与者 – 初步设计审核指导原则、指南和常犯的错误
• 软件体系结构及其模式*
– 体系结构风格、设计原则与常见错误 – 鲁棒图与MVC模式 – 新课程：软件体系结构
Warm up:Analysis and Design
• Design
– Realization of a concept or idea into a model or specification
• 分析模型和设计模型最早在Jacobson的OOSE中提出 来了，并非RUP首创。这两个模型的本质差别在于：
– 分析模型是对问题域的描述，独立于实现技术。 – 设计模型在使用具体技术实现分析模型。设计模型可以立即
拿去实施。 – 区分两种模型的目的：当实现技术改变时，重用分析模型。
• 基础：问题域不会如计算机技术发展得那么快。
习 题_UML系统分析与设计教程（第2版）_[共2页]
![习 题_UML系统分析与设计教程（第2版）_[共2页]](https://img.taocdn.com/s3/m/5c2b4c2e0242a8956bece4db.png)
同样的技术也可以用于为子系统的需求建模。
对于图6.7所示的公司管理系统，该用例图可视化地描述了公司管理系统的功能需求，为最终用户、领域专家和开发人员之间的交流提供了途径。
该系统的重要行为包括雇员可以选择得到报酬的方式（用例“Select Payment Method”），可以对雇员进行考勤（用例“Maintain Timecard”），雇员可以创建工作报告（用例“Create Employee Report”），考勤记录和工作报告要保存在数据库中（用例“Maintain Timecard”和“Create Employee Report”与参与者“Project Management DB”通信，将数据保存在数据库中），管理员可以创建、修改、删除系统中雇员的信息（用例“Maintain Employee Information”），每月的固定时间要通过银行系统给雇员发薪水（参与者“System Clock”与用例“Run Payroll”通信，说明发薪水的时间到了，触发用例的行为，用例“Run Payroll”与参与者“Bank System”通信，将薪水发给雇员），并通过打印机打印出工资单（用例“Run Payroll”与参与者“Printer”通信，调用打印机打印出工资单）。
小 结用例模型用于需求分析阶段，它描述了待开发系统的功能需求，并驱动了需求分析之后各阶段的开发工作。
用例图（Use Case Diagram）是UML中用来对系统的动态方面进行建模的7种图之一。
用例图描述了用例、参与者以及它们之间的关系。
本章介绍了用例图的语义和功能，描述了如何识别参与者、用例，如何使用事件流描述用例；还介绍了用例和脚本的关系，举例说明了用例间的类属关系、包含关系和扩充关系的语义、功能和应用；最后举例说明了如何使用用例图为系统的上下文以及系统的需求建模。
习 题6.1 用例图的功能是什么？6.2 如何识别出参与者？如何识别出用例？6.3 用例间存在哪几种关系？6.4 分析下述课程管理系统的问题描述。
第6章 用例图
•
基用例是可以独立于扩展用例存在的，只是在特定的条件下， 基用例是可以独立于扩展用例存在的，只是在特定的条件下，它的 行为可以被另一个用例的行为所扩展
作者：冀振燕 《UML系统分析与设计教程》
23
泛化关系
作者：冀振燕 《UML系统分析与设计教程》
24
6.2 用例图建模技术
6.2.1 对语境建模 6.2.2 对需求建模
前置条件 后置条件 成功保证 基本事件流
[即启动该用例所应该满足的条件。] [即该用例完成之后，将执行什么动作。] [描述当前目标完成后，环境变化情况。] 步骤 1 2 活动 [在这里写出触发事件到目标完成以及清除的步骤。] ……(其中可以包含子事件流，以子事件流编号来表示) [1a表示是对1的扩展，其中应说明条件和活动] ……(其中可以包含子事件流，以子事件流编号来表示)
19
泛化关系
父用例也可以被特别列举为一个或多个子用例。 子用例表示父用例的特殊形式。 子用例从父用例处继承行为和属性，还可以添加行为 或覆盖、改变继承的行为。
作者：冀振燕 《UML系统分析与设计教程》
20
作者：冀振燕 《UML系统分析与设计教程》 含扩展和使用关系的用例图
21
• 图中的元素包括：参与者、用例、一个方框和一些表 图中的元素包括：参与者、用例、 • 所有的用例都位于方框之内，该方框称为“系统边界” 所有的用例都位于方框之内，该方框称为“系统边界” • 参与者与用例的关系：在参与者和用例之间的关联是 参与者与用例的关系： • 用例之间的关系： 用例之间的关系：
作者：冀振燕 《UML系统分析与设计教程》
14
例：新增图书用例
…… 3.事件流： 3.1 基本事件流 1）图书管理员向系统发出“新增书籍信息”请求； 2）系统要求图书管理员选择要新增的书籍是计算机类还 是非计算机类； 3）图书管理员做出选择后，显示相应界面，让图书管理 员输入信息，并自动根据书号规则生成书号； 4）图书管理员输入书籍的相关信息，包括：书名、作者、出版社、ISBN号、 开本、页数、定价、是否有CDROM； 5）系统确认输入的信息中书名未有重名； 6）系统将所输入的信息存储建档。 3.2 扩展事件流 5a）如果输入的书名有重名现象，则显示出重名的书籍，并要求图书管理 …… 选择修改书名或取消输入； 5a1）图书管理员选择取消输入，则结束用例，不做存储建档工作； 5a2）图书管理员选择修改书名后，转到5） 4.非功能需求：无特殊要求 ……

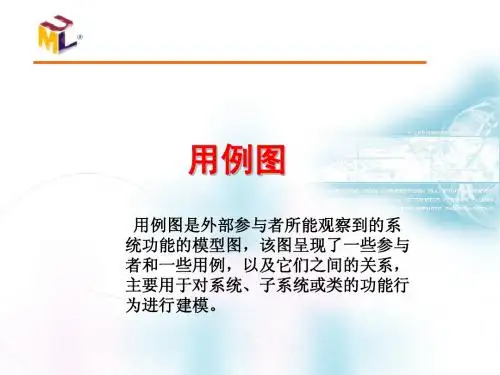

第6章 用例图1
4.部署模型：定义可计算节点系统的物理结构，并 验证运行在这些节点上的构件想法是否实现了 用例。（构件图、部署图） 5.测试模型：根据用例中所描述的功能来构建测试 模型。 采用用例技术的优点有： 一，用例表达了用户对软件的目标要求，用例是 系统向其用户提供的增值功能。 二，用例很直观，用户和客户根本无法了解复杂 符号，而用例这种简单、自然的表述法可以使 其易于阅读，并提出修改意见。
开发者与用户、客户进行交流，构建场景和用 例规格描述。一个场景就是描述用户与系统之 间的一系列交互活动，描述了系统一次具体执 行的行为路径，即，一次完整的事件流。
例：小刘通过银行柜员机(ATM系统)取款3000元的场景
场景名称
参与者
取款3000元
客户小刘
事件流 1 小刘将银行卡插入柜员机 2 ATM机要求客户输入卡密码 3 小刘输入卡密码，并确认密码 4 柜员机屏幕提示，请客户选择服务类型 5 小刘选择取款服务 6 柜员机提示：请客户输入取款数目 7 客户输入3000,并确认 8 柜员机出钱口输出30张一佰元的人民币 9 小刘取回30张一佰元的人民币 10 柜员机提示服务类型：确认，或继续，或退卡 11 小刘选择服务类型退卡，结束服务。
用户故事(user story) 特性(Feature)
用例驱动开发过程
•
•
知名的“用例驱动”的开发过程有两个，一个就是重型 的RUP，另一个则是“离地1000公尺”的ICONIX
•
在这些开发过程中，开发人员首先捕获客户的需求，并 以用例的形式组织成用例模型。然后分析并设计系统来 满足这些用例，因此在用例模型之后就是分析模型，接 着是设计模型和实施模型。在实现了整个系统之后，还 将根据用例模型设计出测试模型来对系统进行验证
第6章统一建模语言UML
* 窗口 1 包含 *
列表框
按钮 菜单
*
/
（2）泛化关系
UML中的泛化关系就是通常所说的继承关系，它是 通用元素和具体元素之间的一种分类关系。 在UML中，用一端为空心三角形的连线表示泛化关 系，三角形的顶角紧挨着通用元素。
汽车 车厢
客车 客车车厢 载客
货车 货车车厢 载货
/
（3）依赖关系
/
2．用例
自动售货机系统 售货
顾客
供货
取货款
供货人
收银员
/
2．用例
概括地说，用例具有以下特点：
– 用例代表某些用户可见的功能，实现一个具体的 用户目标。 – 用例由执行者激活，并提供确切的值给执行者。 – 用例可大可小，但它必须是对一个具体的用户目 标实现的完整描述。
注意：用例是一个类，它代表一类功能而不 是使用该功能的某个具体实例。
/
2．UML的表示法
UML由视图、图、模型元素、通用机制和扩展机制 组成。 （1）视图
– UML视图有：静态视图、用例视图、实现视图、部署视图、 状态视图、活动视图、交互视图、模型管理视图8种。
（2）图
– 共五类图：用例图、静态图、行为图、交互图、实现图。
（3）模型元素 （4）通用机制 （5）扩展机制
/
保险单填写 界面 系统内部
保险单
客户
Oracle界面 数据库界面 {abstract}
Sybase界面
6.2.3 构件图和配置图
1．构件图 构件图代表的是实现环境中的软件模块。类 图和包图对软件的逻辑设计建模，而构件图 模拟的是实现视图，是实际的软件模块。 2．配置图 配置图描述处理器、硬件设备和软件构件在 运行时的架构，它显示系统硬件的物理拓扑 结构，以及在此结构上执行的软件。
动态模型
软件建模技术
1
第一部分 基 础 篇
2
第二部分 实 践 篇
3
第三部分 工 具 篇
第6章 动态模型
❖6.1 动态模型概述
❖6.2 活动图
▪ 6.2.1 定义活动图 ▪ 6.2.2 如何建模活动图 ▪ 6.2.3 实例——活动图在用例模型中的作用 ▪ 6.2.4 活动图与其它模型
❖6.3 顺序图
▪ 6.3.1 定义顺序图 ▪ 6.3.2 关于消息 ▪ 6.3.3 对象的创建和销毁 ▪ 6.3.4 顺序图的主要用途 ▪ 6.3.5 顺序图实例
▪ 掌握：动态建模的方法。
6.1 动态模型概述
❖ 一个完整的模型必然描述系统的静态和动态两个方面 ❖ 静态模型重在描绘系统的组成结构 ❖ 动态模型描述系统的行为
❖ UML提供如下动态模型：交互图（顺序图和协作图）、状态图、活动图
▪ 状态图用来描述某一特定对象所有可能的状态及状态间的转移， 是对类图的补充
6.3 顺序图
❖6.3.2 关于消息
❖ 2．消息的传入和传出
消息传入某个对象，表示该对象是消息的承担者；消息 由某个对象传出，表示该对象是消息的发起者、调用者
6.3 顺序图
❖6.3.2 关于消息 消息的传入和传出
6.3 顺序图
单个处理
6.2 活动图
❖6.2.1 定义活动图 ❖ ATM机“登录”用例的活动 图
6.2 活动图
❖6.2.1 定义活动图
❖ 游泳道将活动图的活动状态分组，每一组表示负 责那些活动的业务组织，直接显示动作在哪一个 业务组织中执行
❖ 每一个活动都只能明确地属于一个泳道
6.2 活动图
❖6.2.2 如何建模活动图
1．接待员输入要预约的日期 2．系统显示该日的预约 3．有一张合适的餐桌可以使用，接待员输入顾客的姓名和电话号码、
1
第一部分 基 础 篇
2
第二部分 实 践 篇
3
第三部分 工 具 篇
第6章 动态模型
❖6.1 动态模型概述
❖6.2 活动图
▪ 6.2.1 定义活动图 ▪ 6.2.2 如何建模活动图 ▪ 6.2.3 实例——活动图在用例模型中的作用 ▪ 6.2.4 活动图与其它模型
❖6.3 顺序图
▪ 6.3.1 定义顺序图 ▪ 6.3.2 关于消息 ▪ 6.3.3 对象的创建和销毁 ▪ 6.3.4 顺序图的主要用途 ▪ 6.3.5 顺序图实例
▪ 掌握：动态建模的方法。
6.1 动态模型概述
❖ 一个完整的模型必然描述系统的静态和动态两个方面 ❖ 静态模型重在描绘系统的组成结构 ❖ 动态模型描述系统的行为
❖ UML提供如下动态模型：交互图（顺序图和协作图）、状态图、活动图
▪ 状态图用来描述某一特定对象所有可能的状态及状态间的转移， 是对类图的补充
6.3 顺序图
❖6.3.2 关于消息
❖ 2．消息的传入和传出
消息传入某个对象，表示该对象是消息的承担者；消息 由某个对象传出，表示该对象是消息的发起者、调用者
6.3 顺序图
❖6.3.2 关于消息 消息的传入和传出
6.3 顺序图
单个处理
6.2 活动图
❖6.2.1 定义活动图 ❖ ATM机“登录”用例的活动 图
6.2 活动图
❖6.2.1 定义活动图
❖ 游泳道将活动图的活动状态分组，每一组表示负 责那些活动的业务组织，直接显示动作在哪一个 业务组织中执行
❖ 每一个活动都只能明确地属于一个泳道
6.2 活动图
❖6.2.2 如何建模活动图
1．接待员输入要预约的日期 2．系统显示该日的预约 3．有一张合适的餐桌可以使用，接待员输入顾客的姓名和电话号码、
