eq一卡通网络通讯

eq一卡通网络通讯EQ一卡通网络通讯操作方法一、先介绍一下支持网络通讯的卡EQ2011:EQ2008/3002: 二、控制器直连电脑通讯第一步:做一根直通网线，国标B对B，线序如下图注:EQ2008老版的网络是10M的，与电脑相连要用交叉线2008老版第二步:将电脑IP改成与控制器同一网段，方法---- (右击桌面网上邻居----属性----双击…本地连接?----属性----双击…其余的可为空?----确定----确定)第三步:给控制器上电，检查电源灯是否常亮，程序灯是否闪烁，再将做好的网线一头插电脑一头插卡上，如果网线是通的控制器网口旁边的两个灯会亮起来，还有电脑本连接会提示连接成功100M2011:2008:连接成功:第四步:打开软件，进入设置屏参(密码:168)，如下图设置点击加载设置，就成功了三、控制器连交换机通讯第一步:先双击电脑桌面右下角本地连接图标，点击“支持”，看到电脑IP地址是多少，记录下来第二步:用串口或是网络先与控制器通讯上(用网络直接与电脑通讯参照上一节)，再点击软件设置硬件参数 (密码:eq3002)把“IP地址”前面三位改成与原来记录下来的电脑IP一样第三步:把控制器连接到交换机上第四步:进入软件“设置屏参”里面，选对型号，通讯方式“网络传输”，IP 填刚刚设置的IP，就可进行通讯注:如通讯不上，请本地连接修复一下四、内网络跨夸网段(连多个路由器)通讯第一步:准备一个电脑连接到远端插控制器的路由器上，再双击电脑“本地连接”----支持，看看些路由器分配给电脑的IP是，再把些IP跟网关记录下来第二步:参照第一节，把控制器与电脑通讯上第三步:双击将要与控制器通讯的电脑的“本地连接”，查看IP地址是多少，记录下来，方法同第一步第四步:在软件“设置硬件参数(密码:eq3002)”里面，把第一步记录下来的IP 地址填到里面去，默认网关填到，填好之后点击下载设置，把第三步记录下来的IP填到第五步:下载成功后，进入设置屏参里面把第一步记录的IP填进去，加载设置五、外网因特网通讯第一步:控制前面的方法将控制器与电脑通讯上第二步:把控制器的IP改成与控制器直接相连的路由器同一网段(也就是前面三位一样，注意，不要与内网电脑I P冲突)第三步:打开一台内网的电脑，把这台电脑与控制器通讯上，通讯上之后再双击这台电脑的本地连接“支持”得到与它相连的路由器的默认网关第四步:双击“我的电脑”，在地址栏里输入网关://192198.10.1，然后按键盘“Enter”回切，此时会弹出一个登陆窗口，这些一般路由器的说明书里面有，常用的路由器用户名与密码都是:admin第五步:登陆到路由器的设置界面后，把控制器的IP填到“转发规则”里面去第六步:点击运行状态，记录路由器“WAN”口的IP第七步:打开远程电脑，把路由器“WAN”口的IP填到“EQ一卡通”“设置屏参”里面去第八步:如果通讯不上有可能是内部网络没通，可以试着两边电脑IP对“Ping”一下六、网络通讯不上故障排除(以与电脑直通通讯不上为例)第一步:先用一根直通网线把控制器与电脑连上，连好之后要满足两个要求才算是正常:1.控制器电源灯常亮，程序指示灯闪烁;2.插上网线后电脑的本地连接提示连接成功注:EQ2008-IE的卡，如“本地连接”没有提示成功，说明以前选错过型号，下载了错误的室外配制，解决方法为:用一个2、3、5直通的串口线把控制器与电脑通讯上，选，重新进行室外扫描一下就可以了(室外扫描全选“自动”就行)，这个时候室外扫描可能比较慢(大概要一两分钟)，请耐心等待……第二步:把“EQ一卡通”软件关掉第三步:双击电脑“本地连接”，点击“”，双击“”，选中“”，填“”其它的为空，，确定第四步:点电脑“”“”“”“”，检查完控制器的IP地址后，把软件关掉第五步:最好把电脑的防火墙全关掉，打开“EQ一卡通”软件，点击设置屏参“密码:168”，选对型号(这里以EQ2008-IE为例)，以下设置即可加载成功第六步:加载设置，软件提示“”。

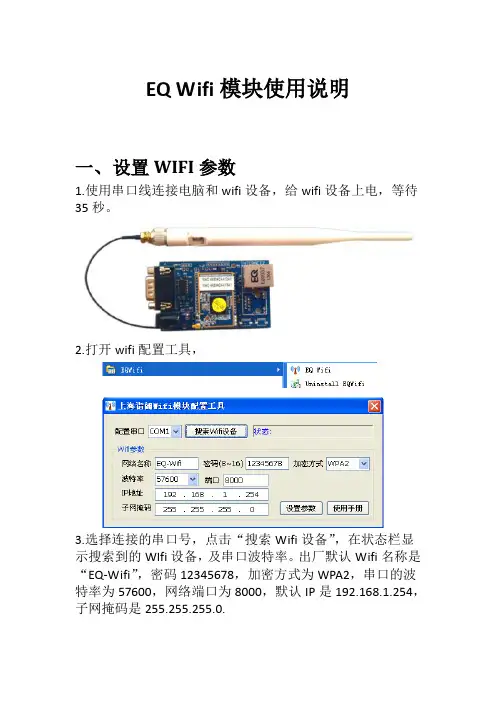

EQwifi模块使用说明

EQ Wifi模块使用说明
一、设置WIFI参数
1.使用串口线连接电脑和wifi设备，给wifi设备上电，等待35秒。

2.打开wifi配置工具，
3.选择连接的串口号，点击“搜索Wifi设备”，在状态栏显示搜索到的WIfi设备，及串口波特率。

出厂默认Wifi名称是“EQ-Wifi”，密码12345678，加密方式为WPA2，串口的波特率为57600，网络端口为8000，默认IP是192.168.1.254，子网掩码是255.255.255.0.
4.根据需要自行设置Wifi设备的各个参数，包括无线网络名称，加密方式，密码一般是8到16个数字，可以选择加密或者不加密，波特率为wifi设备的串口波特率，端口为无线网络的端口，修改之后点击“设置参数”，
状态栏提示设置成功。

二、连接无线模块
通过串口线或网线将wifi设备与控制卡连接，给wifi设备上电，等待35秒。

在电脑上打开无线网络连接，找到已经设置好的无线网络EQ-WIfi，输入密码12345678，然后连接。

此时，Wifi设置完成，可正常使用。

三、通过WIFI发送节目
1.打开EQ一卡通2013版，进入设置屏参，将屏幕端口改为设置Wifi时的端口（默认8000），IP地址设置为Wifi的IP （默认19
2.168.1.254），加载屏参。

2.编辑节目，完成后直接点击发送按钮，节目数据将通过Wifi 模块的串口线或网线发送到控制卡。

EQ一卡通网络设置及复位方法

EQ一卡通网络设置及复位方法1.连接EQ一卡通设备：将EQ一卡通设备通过USB线连接到电脑上。

确保设备与电脑的连接良好。

3.打开EQ一卡通管理工具：驱动程序安装完成后，可以在电脑上找到EQ一卡通管理工具的快捷方式或通过开始菜单中的程序列表找到。

4.连接到网络：在EQ一卡通管理工具中，选择“网络设置”选项。

在弹出的窗口中，选择“有线连接”或“无线连接”，具体取决于你的网络环境。

如果选择了有线连接，需要将EQ一卡通设备连接到本地网络路由器或交换机上的一个可用端口。

如果选择了无线连接，需要先在EQ一卡通设备上设置好无线网络的名称和密码，然后在管理工具中选择相应的无线网络进行连接。

5.配置IP地址：在网络设置窗口中，点击“获取IP地址”按钮，让EQ一卡通设备自动获取本地网络的IP地址。

如果你的网络使用静态IP 地址，还需要填写相关的IP地址、子网掩码、网关和DNS服务器信息。

6.测试网络连接：完成网络设置后，可以点击“测试连接”按钮，检查EQ一卡通设备是否成功连接到网络。

如果测试结果显示连接成功，则网络设置完成。

如果测试结果显示连接失败，请检查网络连接和设置是否正确。

如果需要对EQ一卡通设备进行复位，可以按照以下步骤进行操作。

1.打开EQ一卡通管理工具：将EQ一卡通设备连接到电脑上，打开EQ一卡通管理工具。

2.进入设备管理界面：在管理工具中，选择“设备管理”选项，进入设备管理界面。

3.复位设备：在设备管理界面中，选择需要复位的设备，点击“复位”按钮。

复位操作将清除设备上所有的设置和数据，将设备恢复到出厂默认状态。

4.确认复位：在弹出的确认对话框中，点击“确定”按钮，开始设备复位操作。

复位过程可能需要一些时间，请耐心等待。

5.设备重启：设备复位完成后，设备会自动重启。

等待设备重启完成后，可以重新进行网络设置和其他相关配置。

请注意，在进行任何设置或复位操作之前，建议备份设备上的数据，以防止数据丢失。

同时，确保您拥有进行设置和复位操作的权限。

EQ2013-5N控制卡链接问题的解决

简单的介绍一下EQ2013-5N的控制卡的硬件链接和软件链接1.硬件链接
器件准备：
直流5v电源、控制卡、led显示屏、hub08或hub12、电源线、50pin 排线、16pin排线、网线、RS232串线等。

操作方法：
1.电源线用于Led显示屏、控制卡与直流电源链接（红色的接正，
黑色的接负）；
2.50pin排线用于链接控制卡和hub08或hub12；
3.16pin排线用于链接hub08或hub12和显示屏；（显示屏之间链接）
2.软件链接
安装完成随带的EQ2013一卡通软件后，要实现与控制卡链接要注意一下几点：
1.串口链接：控制卡和电脑直接链接，在屏幕设置中选择串口链接，
设置端口号、波特率57600后，加载即可；
2.网线链接：控制卡和电脑链接直接可以进行通讯（前提是电脑不
上网的情况下）
3.网线链接：在串口链接的情况下，设置硬件的配置，修改IP地址
及端口号后，加载成功，用网线使控制卡与路由器相连，通过固定IP地址进行通讯。

EQ一卡通(2013)说明书

7
EQ 一卡通 2013 版使用说明
单击该选项即可删除选中的节目与分区。 13）设置为背景区域单击该选项即可将选中的区域设置为背景区域，如果该区域成为了背景区域，那么该区域可以与任意区域重叠。 3.1.3 设置 1）设置屏参
快捷组合键为“CTRL+P” 。单击“设置屏参”或按下快捷组合键，系统就弹出一个输入密码的对话框。该出厂初始密码为“168” 。
文件：通常用于建立新的节目、打开、保存文件、打开已有效果演示文档及退出应用程序的操作。编辑：用来添加、删除节目，并添加节目分区及编辑节目；设置：可以帮助您设置控制器和软件的各种参数，包括： LED 显示屏的数量、尺寸、控制器类型、通讯模式以及串口设置等；另外，可通过该菜单栏进行室外模式配置、硬件地址设置、硬件复位、定时开关机。控制：主要用于发送数据到控制器、校准时间、打开或关闭屏幕、调节屏幕亮度及群发数据。工具：可以查看节目大小、设置与查看电脑本机 IP，并调用外部工具。如画图板、计算器及记事本。帮助：通过该帮助菜单可以直接点击获取“EQ 一卡通”的系统使用说明书、产品最新动态及系统产品的版本号等。 3.1.1 文件
有网络通讯时的网线接线方法，串口通讯时 232 及 485 的接线方法 2）设置硬件地址
1.1.3 运行环境
操作系统：中英文 Windows 2000/2003/Mቤተ መጻሕፍቲ ባይዱ/NT/XP/VSTA/WIN7；硬件要求： CPU: 奔腾 300MHz 以上内存:64M
1.2 第二章安装与卸载 2.1 安装
安装 EQ 一卡通系统，可按照如下步骤进行：将标有“LED 显示屏控制系统”的光盘放入 CD 后，它将自动运行，并弹出系统的安装向导。（如果没有弹出，则请双击驱动盘符以打开安装光盘，然后，双击 “EQ 一卡通.exe” 文件,在弹出的安装向导对话框中，单击下一步，系统将自动进行安装。系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标。

EQ一卡通系列网参配置说明

“EQ一卡通”系列控制器（EQ3002/EQ2008）网络参数配置说明一、网络连接形式常用网络连接形式有以下几种：①控制器<—>控制电脑；②控制器<—>HUB/交换机<—>控制电脑；③控制器<—>路由器<—>控制电脑；④控制器<—>HUB/交换机<—>路由器<—>控制电脑；⑤控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑。

控制器连入网络的形式多种多样，主要可以分为两大类：一、是控制器和控制电脑之间没有经过路由器，即控制器和控制电脑的IP地址在同一个网段；二、是控制器和控制电脑之间经过路由器，即控制器和控制电脑的IP地址不在同一个网段。

其中第二类连接又可以分为以下两种连接方式：㈠、电脑和路由器在同一个网段，控制器在路由器的下级，银行、车站、医院多用这种连接，这种连接方式比较适用于集中控制；㈡、控制器和路由器在同一个网段，控制电脑在路由器的下级，这种连接方式一般用得不是很多。

二、硬件1、网线线序A-绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

B-橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

直通－（A-A）；交叉－（A-B）；2、串口线直通－（2－2，3－3，5－5）注意：请确保串口通讯跳线帽及OE跳线帽方向、位置正确！三、操作流程1、配置控制器IP地址及端口号不论哪种网络连接形式，第一步操作必须配置控制器IP地址及端口号，控制器出厂IP地址和端口分别默认为：192.168.1.236和5005。

IP地址和端口号可以通过串口和网络两种方式进行配置，由于操作的简便性，我们强烈建议您使用串口配置。

串口配置IP地址及端口号流程：（1）、把控制器和电脑用串口线连接起来；（检查R232跳线帽是否插好）（2）、启动“EQ一卡通”软件，在主界面左边“节目管理”目录中选中要设置的显示屏，单击主菜单栏上【设置(S)】菜单的【设置硬件地址(H)】子菜单，在弹出的密码框中输入密码“eq3002”,进入硬件参数配置界面，如图1所示：图1 设置硬件地址在左边“目标主要参数”中设置控制器的地址、串口波特率、端口号、及IP地址，图示中设置控制器的地址为1，波特率为115200，端口号为5100，Ip地址为202.196.20.15；右边为通讯参数，即当前控制的参数，通讯方式选择“串口通讯”，串口号选择实际的串口号，此处的“控制器地址”和IP地址暂无用途可忽略。

EQ2012操作指南

第一次安装程序或重装系统后
1：打开程序包2：解压安装包
3：安装EQ一卡通2.44版本软件
4：安装完成后双击桌面
5：设置→设置屏参→168→控制卡型号（EQ2012-1/2/3）通讯方式：串行传输串行接口（RS232）串口号（默认COM1 根据电脑选定）波特率：115200 横向点数（根据实际）纵向点数：（根据实际）行顺序（正常）数据（正常）颜色（根据实际）
6：加载设置→（提示连接显示屏成功）→返回
7：设置→室外扫描配置→888
点击下载设置提示成功后关闭
以上操作仅限于重装程序或第一次装程序时所用。

正常使用时，以上省略
EQ一卡通编缉文字点击：节目管理第一个标志（新建一个节目页）。

QE一卡通讲义

EQ一卡通使用说明书1.安装安装EQ一卡通系统，可按照如下步骤进行：将标有“LED显示屏控制系统”的光盘放入CD后，它将自动运行，并弹出系统的安装向导。

（如果没有弹出，则请双击驱动盘符以打开安装光盘，然后，双击“EQ一卡通.exe”文件,在弹出的安装向导对话框中，系统显示界面：单击下一步，系统将自动进行安装。

系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标。

双击该图标，或点击开始→程序→“EQ一卡通”以打开控制系统的应用程序。

2.设置1）1）设置屏参“设置屏参”可用于设置控制器和软件上的各种参数，包括：LED屏幕数量、尺寸、控制器类型、传输模式和串口设置等。

其快捷组合键为“CTRL+S”。

单击“设置屏参”或按下快捷组合键，系统就弹出一个输入密码的对话框。

该出厂初始密码为“168”。

输入完密码并点击确定后，您将看到一个参数设置窗口。

2）室外配置程序这个选项帮助我们设置包括控制器型号、扫描方式、扫描输出方式、行顺序、列逆序等在内的各项配置。

点击“室外配置程序”出现一个输入密码的对话框。

该出厂初始密码为“888”。

输入完密码并点击确定后，您将看到一个“EQ3002室外配置程序”窗口。

3）设置硬件地址这个选项帮助我们设置包括控制器地址、串口波特率、IP地址、通讯方式、串口号等在内的各项设置。

点击“设置硬件地址”出现一个输入密码的对话框。

该出厂初始密码为“eq3002”。

(注意大小写)输入完密码并点击确定后，您将看到一个“控制卡设置”窗口。

4）定时开关机这个选项可帮助您按照您的要求打开或关闭LED显示屏。

单击这个选项，您将看到一个“定时开关机”的对话框。

选中“定时开关机”前的选框并设置好您开/关机的时候，然后点击确定即可。

5）伽马校正参数该设置帮助您调试图片的明暗对比度及饱和度值，您可以在里面输入从0到5之间的数值。

数值越大，颜色越深。

3.调试1）灰度测试；网格测试点击该按钮时，系统将自动发送带灰阶像素图片至LED电子显示屏，以测试灰阶效果。
