EQ一卡通系列网参配置说明
EQ5000系统使用指南
EQ5000系统使用指南

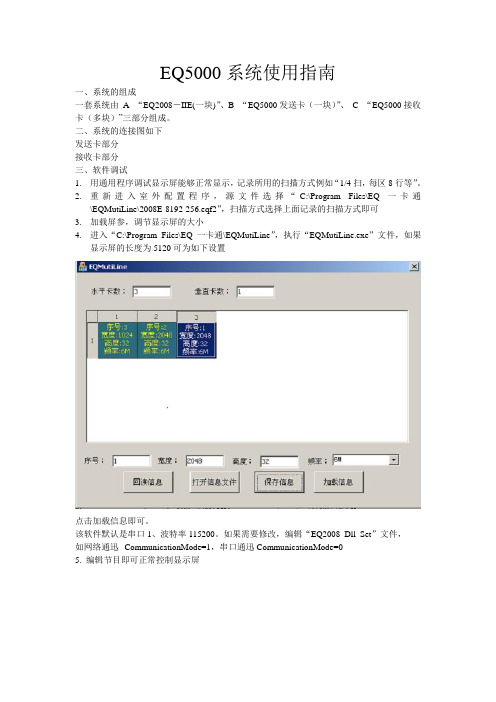

一、系统的组成
一套系统由A--“EQ2008－IIE(一块)”、B--“EQ5000发送卡（一块）”、C--“EQ5000接收卡（多块）”三部分组成。
二、系统的连接图如下
发送卡部分
接收卡部分
三、软件调试
1.用通用程序调试显示屏能够正常显示，记录所用的扫描方式例如“1/4扫，每区8行等”。
2.重新进入室外配置程序，源文件选择“C:\Program Files\EQ一卡通
\EQMutiLine\2008E-8192-256.eqf2”，扫描方式选择上面记录的扫描方式即可
3.加载屏参，调节显示屏的大小
4.进入“C:\Program Files\EQ一卡通\EQMutiLine”，执行“EQMutiLine.exe”文件，如果
显示屏的长度为5120可为如下设置
点击加载信息即可。
该软件默认是串口1、波特率115200。
如果需要修改，编辑“EQ2008_Dll_Set”文件，
如网络通迅--CommunicationMode=1，串口通迅CommunicationMode=0
5. 编辑节目即可正常控制显示屏。
eq一卡通网络通讯
eq一卡通网络通讯EQ一卡通网络通讯操作方法一、先介绍一下支持网络通讯的卡EQ2011:EQ2008/3002: 二、控制器直连电脑通讯第一步:做一根直通网线，国标B对B，线序如下图注:EQ2008老版的网络是10M的，与电脑相连要用交叉线2008老版第二步:将电脑IP改成与控制器同一网段，方法---- (右击桌面网上邻居----属性----双击…本地连接?----属性----双击…其余的可为空?----确定----确定)第三步:给控制器上电，检查电源灯是否常亮，程序灯是否闪烁，再将做好的网线一头插电脑一头插卡上，如果网线是通的控制器网口旁边的两个灯会亮起来，还有电脑本连接会提示连接成功100M2011:2008:连接成功:第四步:打开软件，进入设置屏参(密码:168)，如下图设置点击加载设置，就成功了三、控制器连交换机通讯第一步:先双击电脑桌面右下角本地连接图标，点击“支持”，看到电脑IP地址是多少，记录下来第二步:用串口或是网络先与控制器通讯上(用网络直接与电脑通讯参照上一节)，再点击软件设置硬件参数 (密码:eq3002)把“IP地址”前面三位改成与原来记录下来的电脑IP一样第三步:把控制器连接到交换机上第四步:进入软件“设置屏参”里面，选对型号，通讯方式“网络传输”，IP 填刚刚设置的IP，就可进行通讯注:如通讯不上，请本地连接修复一下四、内网络跨夸网段(连多个路由器)通讯第一步:准备一个电脑连接到远端插控制器的路由器上，再双击电脑“本地连接”----支持，看看些路由器分配给电脑的IP是，再把些IP跟网关记录下来第二步:参照第一节，把控制器与电脑通讯上第三步:双击将要与控制器通讯的电脑的“本地连接”，查看IP地址是多少，记录下来，方法同第一步第四步:在软件“设置硬件参数(密码:eq3002)”里面，把第一步记录下来的IP 地址填到里面去，默认网关填到，填好之后点击下载设置，把第三步记录下来的IP填到第五步:下载成功后，进入设置屏参里面把第一步记录的IP填进去，加载设置五、外网因特网通讯第一步:控制前面的方法将控制器与电脑通讯上第二步:把控制器的IP改成与控制器直接相连的路由器同一网段(也就是前面三位一样，注意，不要与内网电脑I P冲突)第三步:打开一台内网的电脑，把这台电脑与控制器通讯上，通讯上之后再双击这台电脑的本地连接“支持”得到与它相连的路由器的默认网关第四步:双击“我的电脑”，在地址栏里输入网关://192198.10.1，然后按键盘“Enter”回切，此时会弹出一个登陆窗口，这些一般路由器的说明书里面有，常用的路由器用户名与密码都是:admin第五步:登陆到路由器的设置界面后，把控制器的IP填到“转发规则”里面去第六步:点击运行状态，记录路由器“WAN”口的IP第七步:打开远程电脑，把路由器“WAN”口的IP填到“EQ一卡通”“设置屏参”里面去第八步:如果通讯不上有可能是内部网络没通，可以试着两边电脑IP对“Ping”一下六、网络通讯不上故障排除(以与电脑直通通讯不上为例)第一步:先用一根直通网线把控制器与电脑连上，连好之后要满足两个要求才算是正常:1.控制器电源灯常亮，程序指示灯闪烁;2.插上网线后电脑的本地连接提示连接成功注:EQ2008-IE的卡，如“本地连接”没有提示成功，说明以前选错过型号，下载了错误的室外配制，解决方法为:用一个2、3、5直通的串口线把控制器与电脑通讯上，选，重新进行室外扫描一下就可以了(室外扫描全选“自动”就行)，这个时候室外扫描可能比较慢(大概要一两分钟)，请耐心等待……第二步:把“EQ一卡通”软件关掉第三步:双击电脑“本地连接”，点击“”，双击“”，选中“”，填“”其它的为空，，确定第四步:点电脑“”“”“”“”，检查完控制器的IP地址后，把软件关掉第五步:最好把电脑的防火墙全关掉，打开“EQ一卡通”软件，点击设置屏参“密码:168”，选对型号(这里以EQ2008-IE为例)，以下设置即可加载成功第六步:加载设置，软件提示“”。
eq一卡通互联网联网控制操作指南
EQ一卡通互联网联网控制操作指南1、首先确认使用的控制卡必须为新版的2008或者网络版2010、2011。
（通过软件帮助菜单/系统版本查看）2、确认EQ一卡通的软件版本为V2.063 NET 或以上的版本。
3、向厂家购买使用账户，密码可以提前告诉厂家或者由厂家随机生成，密码长度不能超过18个字母或数字长度，以下举例账号：123456，密码：test168。
4、按照常规操作给控制卡设置硬件地址，主要是分配一个能上互联网的IP地址，硬件地址的服务器参数在此可以忽略。
5、设置服务器参数，如下图：如果需要设置服务器参数，选中服务器参数前面的方框，然后填写参数信息：如下图：服务器IP和服务器端口一般采用默认的即可，除非特殊说明，不用更改。
控制卡名称按照自己的要求填写，客户账户填写上面分配的123456，网络地址码，类似485地址分配，然后点击设置即可，如果设置错误请先确认通讯成功。
6、设置好控制服务器参数后，就可以将控制卡上电、连网线和插排线等一系列操作了，等所有控制卡都连好后，就可以联网控制了，发送节目之前还需要做一个扫描网络上的控制卡的操作，具体操作如下：如下图：点击使用网络服务器，进入登录界面：如下图：输入账号和密码，点击登录，如果登录成功，会搜索网络上在线的控制卡：如下图：搜索成功会列出当前在线控制卡，搜索失败有两种可能，一种是登录时密码或者账号出错，解决方法是重新登录，另外一种是网络延迟，解决方法是点击刷新列表。
然后点击退出。
7、现在就可以使用互联网联网功能了，进入设置屏参，按照刚才搜索到的控制卡添加显示屏，注意对应地址的控制卡型号，通讯方式选择网络传输，IP地址和端口号此时可以无需考虑，其他参数按照具体要求来设置，然后点击加载设置，成功后就可以发送节目了。
8、如果想取消互联网联网功能的话，只需要把使用网络服务器的选项勾去掉即可，具体操作如下图：其他操作和局域网发送节目一样。
注：登录后能看到控制器在线，但加载和发送失败的备用方法。
EQ一卡通网络设置及复位方法
EQ一卡通网络设置及复位方法1.连接EQ一卡通设备：将EQ一卡通设备通过USB线连接到电脑上。
确保设备与电脑的连接良好。
3.打开EQ一卡通管理工具：驱动程序安装完成后，可以在电脑上找到EQ一卡通管理工具的快捷方式或通过开始菜单中的程序列表找到。
4.连接到网络：在EQ一卡通管理工具中，选择“网络设置”选项。
在弹出的窗口中，选择“有线连接”或“无线连接”，具体取决于你的网络环境。
如果选择了有线连接，需要将EQ一卡通设备连接到本地网络路由器或交换机上的一个可用端口。
如果选择了无线连接，需要先在EQ一卡通设备上设置好无线网络的名称和密码，然后在管理工具中选择相应的无线网络进行连接。
5.配置IP地址：在网络设置窗口中，点击“获取IP地址”按钮，让EQ一卡通设备自动获取本地网络的IP地址。
如果你的网络使用静态IP 地址，还需要填写相关的IP地址、子网掩码、网关和DNS服务器信息。
6.测试网络连接：完成网络设置后，可以点击“测试连接”按钮，检查EQ一卡通设备是否成功连接到网络。
如果测试结果显示连接成功，则网络设置完成。
如果测试结果显示连接失败，请检查网络连接和设置是否正确。
如果需要对EQ一卡通设备进行复位，可以按照以下步骤进行操作。
1.打开EQ一卡通管理工具：将EQ一卡通设备连接到电脑上，打开EQ一卡通管理工具。
2.进入设备管理界面：在管理工具中，选择“设备管理”选项，进入设备管理界面。
3.复位设备：在设备管理界面中，选择需要复位的设备，点击“复位”按钮。
复位操作将清除设备上所有的设置和数据，将设备恢复到出厂默认状态。
4.确认复位：在弹出的确认对话框中，点击“确定”按钮，开始设备复位操作。
复位过程可能需要一些时间，请耐心等待。
5.设备重启：设备复位完成后，设备会自动重启。
等待设备重启完成后，可以重新进行网络设置和其他相关配置。
请注意，在进行任何设置或复位操作之前，建议备份设备上的数据，以防止数据丢失。
同时，确保您拥有进行设置和复位操作的权限。
EQ一卡通(2013)说明书
EQ 一卡通 2013 版 使用说明
单击该选项即可删除选中的节目与分区。 13）设置为背景区域 单击该选项即可将选中的区域设置为背景区域，如果该区域成为了背景区域，那 么该区域可以与任意区域重叠。 3.1.3 设置 1）设置屏参
快捷组合键为“CTRL+P” 。单击“设置屏参”或按下快捷组合键，系统就弹出一 个输入密码的对话框。该出厂初始密码为“168” 。
文件：通常用于建立新的节目、打开、保存文件、打开已有效果演示文档及退出 应用程序的操作。 编辑：用来添加、删除节目，并添加节目分区及编辑节目； 设置： 可以帮助您设置控制器和软件的各种参数， 包括： LED 显示屏的数量、 尺寸、 控制器类型、通讯模式以及串口设置等；另外，可通过该菜单栏进行室外模式配 置、硬件地址设置、硬件复位、定时开关机。 控制：主要用于发送数据到控制器、校准时间、打开或关闭屏幕、调节屏幕亮度 及群发数据。 工具： 可以查看节目大小、 设置与查看电脑本机 IP， 并调用外部工具。 如画图板、 计算器及记事本。 帮助：通过该帮助菜单可以直接点击获取“EQ 一卡通”的系统使用说明书、产品 最新动态及系统产品的版本号等。 3.1.1 文件
有网络通讯时的网线接线方法，串口通讯时 232 及 485 的接线方法 2）设置硬件地址
1.1.3 运行环境
操作系统： 中英文 Windows 2000/2003/Mቤተ መጻሕፍቲ ባይዱ/NT/XP/VSTA/WIN7； 硬件要求： CPU: 奔腾 300MHz 以上 内存:64M
1.2 第二章 安装与卸载 2.1 安装
安装 EQ 一卡通系统，可按照如下步骤进行：将标有“LED 显示屏控制 系统”的光盘放入 CD 后，它将自动运行，并弹出系统的安装向导。（如果 没有弹出， 则请双击驱动盘符以打开安装光盘， 然后， 双击 “EQ 一卡通.exe” 文件,在弹出的安装向导对话框中，单击下一步，系统将自动进行安装。 系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标。
EQ一彩通使用手册
EQ一彩通使用说明书版权所有翻版必究2015年10月目录第一章概述 (3)1.1概述 (3)1.2主要特性 (3)1.3运行环境 (3)第二章安装与卸载 (4)2.1安装 (4)2.2卸载 (7)第三章节目编辑详解 (8)3.1节目组成 (8)3.2界面窗口介绍 (8)3.3功能介绍 (10)3.4节目制作流程 (16)第四章参数设置 (35)4.1分组设置 (35)4.2用户管理 (36)4.3显示屏基本参数设置 (38)4.4网络参数设置 (39)4.5扫描设置 (40)4.6定时开关机 (47)第五章常见问题及解答 (49)第一章概述1.1功能特点《EQ一彩通》是一套功能强大，使用方便，简单易学的节目制作、播放软件，专为全功能异步全彩/灰度系列LED控制器设计开发。
具有强大的节目编辑功能，如：支持多种格式的视频、模拟和数字时钟、正计时和倒计时、多种图片格式、WORD文档和EXCEL表格；还具有丰富的动画方式，支持46种进场动画和47种出场动画；另外，本软件还具有分组管理和多用户管理功能，给用户提供更方便、更安全的显示屏管理。
1.2 运行环境操作系统中英文Windows98/me/2000/NT/XP/Vista/ Windows 7硬件配置CPU: 主频1GHz以上内存: 512M显卡: 标准VGA 256显示模式以上相关软件软件安装前，应该确保电脑已经安装OFFICE办公软件和微软公司的媒体播放器Windows Media Player。
第二章安装与卸载2.1 安装《EQ一彩通》软件安装很简单，操作如下：双击安装盘的Setup.exe文件启动安装程序，按照下面的图进行（如图2-1、2-2、2-3、2-4、2-5）。
图2-1图2-2图2-3图2-4图2-5《EQ一彩通》软件安装成功后，在【开始】/【程序】里将出现“EQ一彩通”程序组，然后进入该程序组下的“EQ一彩通”,单击即可运行（如图2-6）所示，同时，桌面上也出现“EQ一彩通”快捷方式，双击它同样可以启动程序。
QE一卡通讲义
EQ一卡通使用说明书1。
安装安装EQ一卡通系统，可按照如下步骤进行：将标有“LED显示屏控制系统”的光盘放入CD后，它将自动运行，并弹出系统的安装向导。
（如果没有弹出，则请双击驱动盘符以打开安装光盘，然后，双击“EQ一卡通。
exe”文件，在弹出的安装向导对话框中，系统显示界面：单击下一步，系统将自动进行安装。
系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标.双击该图标，或点击开始→程序→“EQ一卡通”以打开控制系统的应用程序。
2.设置1）1)设置屏参“设置屏参”可用于设置控制器和软件上的各种参数，包括：LED屏幕数量、尺寸、控制器类型、传输模式和串口设置等。
其快捷组合键为“CTRL+S”。
单击“设置屏参"或按下快捷组合键，系统就弹出一个输入密码的对话框。
该出厂初始密码为“168”。
输入完密码并点击确定后，您将看到一个参数设置窗口。
2）室外配置程序这个选项帮助我们设置包括控制器型号、扫描方式、扫描输出方式、行顺序、列逆序等在内的各项配置。
点击“室外配置程序"出现一个输入密码的对话框。
该出厂初始密码为“888"。
输入完密码并点击确定后，您将看到一个“EQ3002室外配置程序"窗口。
3）设置硬件地址这个选项帮助我们设置包括控制器地址、串口波特率、IP地址、通讯方式、串口号等在内的各项设置。
点击“设置硬件地址”出现一个输入密码的对话框。
该出厂初始密码为“eq3002"。
（注意大小写）输入完密码并点击确定后，您将看到一个“控制卡设置”窗口。
4）定时开关机这个选项可帮助您按照您的要求打开或关闭LED显示屏.单击这个选项,您将看到一个“定时开关机”的对话框.选中“定时开关机”前的选框并设置好您开/关机的时候，然后点击确定即可.5)伽马校正参数该设置帮助您调试图片的明暗对比度及饱和度值,您可以在里面输入从0到5之间的数值。
数值越大，颜色越深.3。
调试1）灰度测试；网格测试点击该按钮时，系统将自动发送带灰阶像素图片至LED电子显示屏,以测试灰阶效果。
EQ一卡通动态库说明
iX; iY; iWidth; iHeight; iFrameMode;
COLORREF FrameColor;
//窗口的起点X //窗口的起点Y //窗体的宽度 //窗体的高度 //边框的样式 //蓝精灵系列：边框宽度，取值范围：0-3 //火凤凰系列：边框样式索引，取值范围：1-99，0无边框 // 边框索引值参数“WaterFrame”文件夹，本文件夹与DLL库必 // 须在同一级目录 //边框颜色
pMoveSet,int
BOOL User_AddBmpFile (int CardNum,int iBmpPartNum, char *strFileName,User_MoveSet* pMoveSet,int
iProgramIndex); 函数功能：向图片区添加图片
参数说明：CardNum
－ 控制卡地址，基数为 1，即第一块控制卡地址为 1
User_PartInfo PartInfo;
User_MoveSet MoveSet;
}User_RTF;
//显示内容 //分区信息 //背景颜色 //字体设置 //动作方式设置
//显示内容 //分区信息 //背景颜色 //字体设置 //动作方式设置
//RTF文件名 //分区信息 //动作方式设置
3
23 － 左覆盖 24 － 右覆盖 25 － 下覆盖 26 － 上覆盖 27 － 左上角覆盖(斜线) 28 － 右上角覆盖(斜线) 29 － 左下角覆盖(斜线) 30 － 右下角覆盖(斜线) 31 － 左上角覆盖(直线) 32 － 右上角覆盖(直线) 33 － 左下角覆盖(直线) 34 － 右下角覆盖(直线) 35 － 左右对开 36 － 上下对开 37 － 左右闭合 38 － 上下闭合 39 － 中间向四周(矩形) 40 － 四周向中间(矩形) 41 － 中间向四周(十字) 42 － 四周向中间(十字) 43 － 中间向四周(菱形) 44 － 四周向中间(菱形) 45 － 闪烁 46 － 中间移出 47 － 左右移入 48 － 左右交叉移动 49 － 左右交叉覆盖 50 － 上下交叉覆盖
eq一卡通网络参数配置
“EQ一卡通”系列控制器（EQ3002/EQ2008）网络参数配置说明一、网络连接形式常用网络连接形式有以下几种：①控制器<—>控制电脑；②控制器<—>HUB/交换机<—>控制电脑；③控制器<—>路由器<—>控制电脑；④控制器<—>HUB/交换机<—>路由器<—>控制电脑；⑤控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑。
控制器连入网络的形式多种多样，主要可以分为两大类：一、是控制器和控制电脑之间没有经过路由器，即控制器和控制电脑的IP地址在同一个网段；二、是控制器和控制电脑之间经过路由器，即控制器和控制电脑的IP地址不在同一个网段。
其中第二类连接又可以分为以下两种连接方式：㈠、电脑和路由器在同一个网段，控制器在路由器的下级，银行、车站、医院多用这种连接，这种连接方式比较适用于集中控制；㈡、控制器和路由器在同一个网段，控制电脑在路由器的下级，这种连接方式一般用得不是很多。
二、硬件1、网线线序A-绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
B-橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
直通－（A-A）；交叉－（A-B）；2、串口线直通－（2－2，3－3，5－5）注意：请确保串口通讯跳线帽及OE跳线帽方向、位置正确！三、操作流程1、配置控制器IP地址及端口号不论哪种网络连接形式，第一步操作必须配置控制器IP地址及端口号，控制器出厂IP地址和端口分别默认为：192.168.1.236和5005。
IP地址和端口号可以通过串口和网络两种方式进行配置，由于操作的简便性，我们强烈建议您使用串口配置。
串口配置IP地址及端口号流程：（1）、把控制器和电脑用串口线连接起来；（检查R232跳线帽是否插好）（2）、启动“EQ一卡通”软件，在主界面左边“节目管理”目录中选中要设置的显示屏，单击主菜单栏上【设置(S)】菜单的【设置硬件地址(H)】子菜单，在弹出的密码框中输入密码“eq3002”,进入硬件参数配置界面，如图1所示：图1 设置硬件地址在左边“目标主要参数”中设置控制器的地址、串口波特率、端口号、及IP地址，图示中设置控制器的地址为1，波特率为115200，端口号为5100，Ip地址为202.196.20.15；右边为通讯参数，即当前控制的参数，通讯方式选择“串口通讯”，串口号选择实际的串口号，此处的“控制器地址”和IP地址暂无用途可忽略。
EQ一卡通说明书
佰仕佳企业
6节目编辑完成点击调试下方的发送图标 发送当前显示屏数据，提示发送成功即可 完成。 7节目保存，用鼠标点击QE软件对话框上的 保存按钮，填写好的要保存的节目名称 保存即可完成。
佰仕佳企业
科 技 引 领 生 活
BAISHIJIA CORPORATION
EQ一卡通 说明书
2012年1月
佰仕佳企业
1 ＥＱ一卡通安装
2
3 4
ＥＱ一卡通卸载
ＥＱ一卡通节目编辑 节目保存
佰仕佳企业
安装:
安装EQ一卡通系统，可按照如下步骤进行：将 贵州佰仕佳智能 标有“LED显示屏控制系统”的光盘放入CD后，它 科技有限公司 将自动运行，并弹出系统的安装向导。（如果没有 弹出，则请双击驱动盘符以打开安装光盘，然后， 双击“EQ一卡通.exe”文件,在弹出的安装向导对话 框中，系统显示界面如下图1所示：单击下一步，系 统将自动进行安装。 系统自动完装完毕后，会在您的电脑桌面上自动生 成一个快捷方式图标 。双击该图标，或点击开始 程序“EQ一卡通”以打开控制系统的应用程序。
佰仕佳企业
图1
佰仕佳企业
卸载： “EQ一卡通”控制系统软件为您提供了一 个自动卸载功能选择，以删除控制系统的 所有文件、程序组以及快捷方式等。您可 以在开始程序EQ一卡通卸载EQ一 卡通，也可在【控制面板】中选择【添加/ 删除程序】快速卸载
佰仕佳企业
节目制作： 节目是您想在LED电子显示屏上播放的文件 。创建一个新的节目，控制系统为您提供 了一个迷你工具栏，工具栏上带三个按钮 ，它们分别是：创建节目、创建区域和删 除按钮，您仅需简单地单击按钮即可新建 一个节目。同理，选中您想删除的节目名 称，直接点击“删除”按钮即可删除一个 节目。如图所示：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“EQ一卡通”系列控制器（EQ3002/EQ2008）
网络参数配置说明
一、网络连接形式
常用网络连接形式有以下几种：
①控制器<—>控制电脑；
②控制器<—>HUB/交换机<—>控制电脑；
③控制器<—>路由器<—>控制电脑；
④控制器<—>HUB/交换机<—>路由器<—>控制电脑；
⑤控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑。
控制器连入网络的形式多种多样，主要可以分为两大类：
一、是控制器和控制电脑之间没有经过路由器，即控制器和控制电脑
的IP地址在同一个网段；
二、是控制器和控制电脑之间经过路由器，即控制器和控制电脑的IP
地址不在同一个网段。
其中第二类连接又可以分为以下两种连接方式：
㈠、电脑和路由器在同一个网段，控制器在路由器的下级，银行、车站、医院多用这种连接，这种连接方式比较适用于集中控制；
㈡、控制器和路由器在同一个网段，控制电脑在路由器的下级，这种连接方式一般用得不是很多。
二、硬件
1、网线线序
A-绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
B-橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
直通－（A-A）；
交叉－（A-B）；
2、串口线
直通－（2－2，3－3，5－5）
注意：请确保串口通讯跳线帽及OE跳线帽方向、位置正确！
三、操作流程
1、配置控制器IP地址及端口号
不论哪种网络连接形式，第一步操作必须配置控制器IP地址及端口号，控制器出厂IP地址和端口分别默认为：192.168.1.236和5005。
IP地址和端口号可以通过串口和网络两种方式进行配置，由于操作的简便性，我们强烈建议您使用串口配置。
串口配置IP地址及端口号流程：
（1）、把控制器和电脑用串口线连接起来；（检查R232跳线帽是否插好）
（2）、启动“EQ一卡通”软件，在主界面左边“节目管理”目录中选中要设置的显示屏，单击主菜单栏上【设置(S)】菜单的【设置硬件地址(H)】子菜单，在弹出的密码框中输入密码“eq3002”,进入硬件参数配置界面，如图1所示：
图1 设置硬件地址
在左边“目标主要参数”中设置控制器的地址、串口波特率、端口号、及IP地址，图示中设置控制器的地址为1，波特率为115200，端口号为5100，Ip地址为202.196.20.15；右边为通讯参数，即当前控制的参数，通讯方式选择“串口通讯”，串口号选择实际的串口号，此处的“控制器地址”和IP地址暂无用途可忽略。
最后，点击【下载设置】按钮，如果串口线连接正确，则会弹出提示“设置控制器硬件参数成功”；如果提示错误，请重新检查串口线是否接好。
接下来把控制器断电并重新上电，控制器IP地址和端口设置完成。
2、连接网线
●若控制器直接和电脑相连，请选择交叉网线（A-B）；
●其他网络连接方式则选择直通网线（A-A）。
3、加载屏参测试
控制器和控制电脑之间没有经过路由器
（注：第1种网络连接形式《控制器<—>控制电脑》和第2种网络连接形式《控制器<—>HUB/交换机<—>控制电脑》采用此方法）
（1）、设置电脑IP地址
修改电脑IP，使电脑和控制器处于同一个网段。
方法：
在桌面上右键单击“网上邻居”，在弹出的菜单中选择【属性】
进入“网络连接”，在“本地连接”上单击右键，在弹出的菜单
中选择【属性】进入“本地连接属性”对话框，双击【Internet
协议TCP/IP】，在弹出的“Internet协议TCP/IP属性”对话框
中设置电脑的IP，使电脑和控制器处于同一个网段。
（即IP地址
的前三组数字一致，最后一组数字不同）
（2）、加载屏参
单击“EQ一卡通”主菜单栏上【设置(S)】菜单的【设置屏参(S)】
子菜单，在弹出的密码框中输入密码“168”,进入设置屏参界面。
选择当前控制器的型号，通讯方式选择【网络通讯】，屏幕端口
和IP地址填入刚才设置的端口和IP地址，点击【加载设置】按
钮，此时编辑软件提示“加载屏参成功”，网络配置完成。
控制器和控制电脑之间经过路由器
（注：第3种网络连接形式《控制器<—>路由器<—>控制电脑》；第4种网络连接形式《控制器<—>HUB/交换机<—>路由器<—>控制电脑》；第5种网络连接形式《控制器<—>HUB/交换机<—>路由器1<—> 路由器2<—>控制电脑》均采用此方法）
此种网络连接又分为两类，控制器在路由器上级和控制器在路由器下级。
如果控制器在路由器上级，这种网络设置比较简单，只需要在“设置屏参”中输入刚才硬件设置中的IP地址和端口号，此类连接设置简单而且用的也不多，这里就不多介绍。
如果控制器在路由器下级，由于控制器电脑要进行双向通讯，必须在路由器中做端口映射或虚拟主机，也可以通过其他方法，只要控制器和控制电脑能够进行双向通讯就行。
（1）、在路由器中设置端口映射或虚拟服务器
此处以TL-R402M路由器为例介绍端口映射在路由器中的设置。
●登陆路由器
在IE浏览器地址栏中输入 192.168.1.2，输入初始账号admin与密码admin后，就进入了路由器配置WEB管理界面，如图2所示。
(具体的登陆方法请查看路由器手册)
图2 路由器登陆界面
●设置路由器的端口映射
进入路由器管理界面后，点击【转发规则】，再点击【虚拟服务器】，在这里设置端口映射，如图3。
图3 端口映射
在“服务端口”下填入刚才硬件设置时的端口号，对应IP填入硬件设置时的IP地址，勾选”启用“，最后保存退出。
其余类同。
（2）、加载屏参
单击“EQ一卡通”主菜单栏上【设置(S)】菜单的【设置屏参(S)】子菜单，在弹出的密码框中输入密码“168”,进入设置屏参界面。
选择当前控制器的型号，通讯方式选择【网络通讯】，屏幕端口填入刚才设置的端口，此时的IP地址不能填设置的IP，须填入路由器的外网地址，即路由器进口【WAN】的IP，点击【加载设置】按钮，则弹出提示“加载屏参成功”，
网络配置完成。
