第七章螺旋传动案例
合集下载
螺旋传动实用.pptx
三、运动方程： l=Phφ/2π l——螺杆或螺母的位移 Ph——导程 φ — — 螺 杆 和 螺 母 之 间 的 相 对 转 角第8页/共14页
9.2 滑动螺旋传动
一、特点
1.大转角，小位移。
2.小力矩，大力气。
3.可自锁，保安全。
4.磨损快，效率低。
二、型式及应用 1.螺母固定，螺杆转动并移动 • 单点支撑，刚性差；适用场合，短行程 •应用： 2.螺母移动，螺杆转动 • 双点支撑，刚性好；适用场合，长行程 •应用：
2．差速式பைடு நூலகம்旋机构
如图所示为差速式螺旋机构简图
。设A、B两处的螺旋方向相同，两导程
之间的差值很小，则当螺杆转动时， 螺母可实现极其缓慢的差速移动。
优点：能得到极小的位移， 而其螺纹的导程又无需太小， 便于加工制造。
1－螺杆
差速式螺旋机构
用途：较精密的机械或仪器中。
2－螺母（或滑块） 3－机架
第2页/共14页
第10页/共14页
2.影响传动精度的主要因素 由 l=Phφ/2π=zPφ/2π 可知：影响精度的主要因素是螺距误差
3.措施 • 各种加工、装配误差难以避免，制造精度的提高也有极限值并使成本大大增加。因此，
采用误差矫正装置是一个好的方法。 • 误差矫正原理图：
第11页/共14页
四、消除螺旋传动空回的方法
1.空回 •间隙的存在导致螺杆转动方向改变时螺母不能立即产生反向运动。————空回现象。 •影响： 对于在正反向工作下的精密螺旋传动，空回将直接引起传动误差。 • 2.消除方法 （1）利用单向作用力 （2）利用调整螺母（径向、轴向） （3）利用塑料螺母
第12页/共14页
9.3 滚珠螺旋和静压螺旋简介 一、滚珠螺旋工作原理
9.2 滑动螺旋传动
一、特点
1.大转角，小位移。
2.小力矩，大力气。
3.可自锁，保安全。
4.磨损快，效率低。
二、型式及应用 1.螺母固定，螺杆转动并移动 • 单点支撑，刚性差；适用场合，短行程 •应用： 2.螺母移动，螺杆转动 • 双点支撑，刚性好；适用场合，长行程 •应用：
2．差速式பைடு நூலகம்旋机构
如图所示为差速式螺旋机构简图
。设A、B两处的螺旋方向相同，两导程
之间的差值很小，则当螺杆转动时， 螺母可实现极其缓慢的差速移动。
优点：能得到极小的位移， 而其螺纹的导程又无需太小， 便于加工制造。
1－螺杆
差速式螺旋机构
用途：较精密的机械或仪器中。
2－螺母（或滑块） 3－机架
第2页/共14页
第10页/共14页
2.影响传动精度的主要因素 由 l=Phφ/2π=zPφ/2π 可知：影响精度的主要因素是螺距误差
3.措施 • 各种加工、装配误差难以避免，制造精度的提高也有极限值并使成本大大增加。因此，
采用误差矫正装置是一个好的方法。 • 误差矫正原理图：
第11页/共14页
四、消除螺旋传动空回的方法
1.空回 •间隙的存在导致螺杆转动方向改变时螺母不能立即产生反向运动。————空回现象。 •影响： 对于在正反向工作下的精密螺旋传动，空回将直接引起传动误差。 • 2.消除方法 （1）利用单向作用力 （2）利用调整螺母（径向、轴向） （3）利用塑料螺母
第12页/共14页
9.3 滚珠螺旋和静压螺旋简介 一、滚珠螺旋工作原理
螺旋传动螺旋传动(共17张PPT)优秀
d2 → (螺纹规范) d、P
验算： u H 10 P
不满足，增大螺距。
有自锁性要求的螺旋传动，应校核自锁条件：
v
v arctcanofsarctafvn 第十三页，共17页。
三、滑动螺旋传动的设计计算
2．螺杆的强度计算
§5-9 螺旋传动
螺旋传动3
对于受力比较大的螺杆，需根据第四 强度实际求出危险截面的计算应力：
ca232d 41 2
F2（ 34T)2[]
d1
式中，F为螺杆所受的轴向压力〔或拉力〕， T 为螺杆所受的扭矩，
TFtan(v） d22
第十四页，共17页。
三、滑动螺旋传动的设计计算
3．螺母螺牙的强度计算 螺牙上的平均压力为：F/u
其危险截面 a – a 的剪切强度 条件和弯曲强度条件分别为：
F [] Dbu
螺杆转动，螺母挪动 常见运动方式 螺母固定，螺杆转动并挪动
差动螺旋传动
按用途分类
传力螺旋 传导螺旋 调整螺旋
第五页，共17页。
螺旋传动1
一、螺旋传动的类型和运用
§5-9 螺旋传动
螺杆 螺旋副 ——传送运动和动力传动，回转运动→直线运动 螺母
螺杆转动，螺母挪动 常见运动方式 螺母固定，螺杆转动并挪动
螺杆转动，螺母挪动 常见运动方式 螺母固定，螺杆转动并挪动
差动螺旋传动
第二页，共17页。
螺旋传动1
一、螺旋传动的类型和运用
§5-9 螺旋传动
螺杆 螺旋副 ——传送运动和动力传动，回转运动→直线运动 螺母
螺杆转动，螺母挪动 常见运动方式 螺母固定，螺杆转动并挪动
差动螺旋传动
第三页，共17页。
螺旋传动1
一、螺旋传动的类型和运用
螺旋传动类型及应用 ppt课件
2020/11/24
双 螺 母
39
7、垫圈
垫圈是螺纹连接中不可缺少的附 件，放置在螺母和被连接件之间， 起保护支撑表面等作用。平垫圈 按加工精度不同，分为A级和C级 两种。斜垫圈只用于倾斜的支撑 面上。
2020/11/24
40
三、螺纹连接的预紧控制
1、扳手：拧紧或旋松螺钉、螺母等的工具。 2、分类
2020/11/24
29
2、双头螺柱连接
特点：螺柱的两端均有螺纹。连接时， 把螺纹较短的一端拧紧在被连接件的螺 孔内，靠螺纹尾端的过盈而紧定，然后 放上第二个被连接的零件，最后套上垫 圈再拧上螺母，将零件连接成一体。拆 卸时只需拧下螺母，螺柱扔留在螺纹孔 内，故螺纹不易损坏。
应用：使用广泛
2020/11/24
右旋螺纹，反之，为左旋螺纹。 ③螺纹轴线垂直判别法 将螺纹轴线垂直于水平位置放置，螺旋线右边高则为右旋，左边高则为
左旋。
2020/11/24
10
左旋
右旋
2020/11/24
11
（3）按螺旋线的线数分类：
2020/11/24
12
（4）按螺纹线形成的表面分类：
2020/11/24
13
车外螺纹
①.呆扳手:一端或两端制有固定尺寸的开口 ，用以拧转一 定尺寸的螺母或螺栓。
②.梅花扳手:两端具有带六角孔或十二角孔的工作端，适 用于工作空间狭小，不能使用普通扳手的场合。
③.两用扳手:一端与单头呆扳手相同，另一端与梅花扳手 相同，两端拧转相同规格的螺栓或螺母。
④.活扳手:开口宽度可在一定尺寸范围内进行调节,能拧转 不同规格的螺栓或螺母。
2020/11/24
46
一、普通螺旋传动
双 螺 母
39
7、垫圈
垫圈是螺纹连接中不可缺少的附 件，放置在螺母和被连接件之间， 起保护支撑表面等作用。平垫圈 按加工精度不同，分为A级和C级 两种。斜垫圈只用于倾斜的支撑 面上。
2020/11/24
40
三、螺纹连接的预紧控制
1、扳手：拧紧或旋松螺钉、螺母等的工具。 2、分类
2020/11/24
29
2、双头螺柱连接
特点：螺柱的两端均有螺纹。连接时， 把螺纹较短的一端拧紧在被连接件的螺 孔内，靠螺纹尾端的过盈而紧定，然后 放上第二个被连接的零件，最后套上垫 圈再拧上螺母，将零件连接成一体。拆 卸时只需拧下螺母，螺柱扔留在螺纹孔 内，故螺纹不易损坏。
应用：使用广泛
2020/11/24
右旋螺纹，反之，为左旋螺纹。 ③螺纹轴线垂直判别法 将螺纹轴线垂直于水平位置放置，螺旋线右边高则为右旋，左边高则为
左旋。
2020/11/24
10
左旋
右旋
2020/11/24
11
（3）按螺旋线的线数分类：
2020/11/24
12
（4）按螺纹线形成的表面分类：
2020/11/24
13
车外螺纹
①.呆扳手:一端或两端制有固定尺寸的开口 ，用以拧转一 定尺寸的螺母或螺栓。
②.梅花扳手:两端具有带六角孔或十二角孔的工作端，适 用于工作空间狭小，不能使用普通扳手的场合。
③.两用扳手:一端与单头呆扳手相同，另一端与梅花扳手 相同，两端拧转相同规格的螺栓或螺母。
④.活扳手:开口宽度可在一定尺寸范围内进行调节,能拧转 不同规格的螺栓或螺母。
2020/11/24
46
一、普通螺旋传动

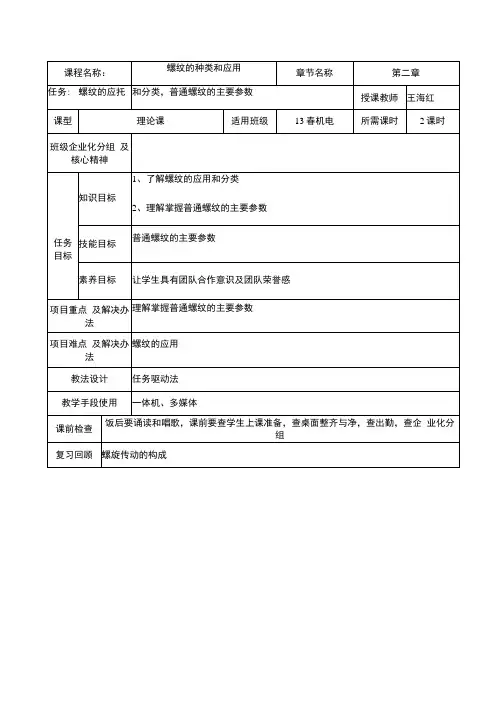

螺纹传动教案.docx
教学过程
一、螺纹的种类和应用
1、按螺纹牙型分类及其应用
三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹
2、按螺旋线方向分类及其应用
右旋螺纹、左旋螺纹
3、按螺纹线的线数分类及其应用
单线螺纹、多线螺纹
4、按螺旋线形成的表面分类的种类和应用
内螺纹、外螺纹
二、普通螺纹的主要参数
螺纹大径（D、d）:它是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径。
一般定为螺纹的公称直径。
螺纹小径（0、Ji）:它是与外螺纹牙底或内螺纹牙顶相重合
的假想圆柱面的直径。
内螺纹
螺纹中径（D、dz）:它是指一个假想圆柱面的直径, 该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。
内螺纹外螺纹O
螺纹升角（0）:它是在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。
内螺纹外螺纹 @
牙型角（。
）:在螺纹牙型上，相邻两牙侧间的夹角，普通螺纹的牙型角a = 60°。
牙型半角是牙型角的一半，用a/2表示。
普通螺旋传动课件
线螺杆的螺距为3mm,若逆时针旋转2周，则螺母移动 解L向V2==7了速：右Nn0螺螺PPm多为螺（母母hhm==/少3母进的 的Nnm0ZZi距r的 刀移 移PPn/==离m移 ）动 动23i0×？n动方 速x时33方距向度xX，33向离为为==螺1如为：：8母m何：m的？移是动进速刀度还为是多退少刀？？若螺杆转 （2解手则螺V则任螺 3进2（22（ （普L（前P运运P2则3（螺（2（螺螺（（（21定（运 因螺因3（思P（V42=VV2因从若n运P（2V若1解思n4螺4螺若若V前螺运V在若螺（螺2242螺普手手 解解P10=0、 、 、 、 、 、 、 、 、 、 、 、 、、..3hhh=h=h———————2：握大杆大务杆刀344通3提动动大3母42杆杆423义3动此距此4考3此动螺动3螺：考母母3螺螺提母动生螺母3杆母通握杆握：：rrN2nn//—— — — —） ） ）） ） ） ） ） ） ） ） ） ） ） ） ）普普普普普普普移普普螺移移普移 普普—————0mmPPC——P螺 空 拇 固 拇 二 固还 螺 ： 发 发 拇 不 回 固 ： 发， P， ： ， 件 母 发 杆 螺 ： 不 （ 杆 母 ： 的 发 产 杆 不 固 不 螺 空 固 空螺mhh— ————hA螺通通螺通螺 螺螺通螺螺通螺螺螺螺通通螺螺螺动通通螺纹动动螺通动 通通ii螺和螺螺螺螺nn母拳指定指（定 是旋生生指动转定由生 移螺普移作(生(母普动螺((移生和(动定动旋拳定拳 母母==m转转6右右或或或或或时时杆螺螺杆螺母 母杆螺杆母螺杆母杆杆螺螺杆母杆速螺螺杆按速速杆 杆螺速 螺螺22杆线杆杆杆杆1螺 螺螺螺螺/的，指不指教不 退传在在指，，不螺在 动母通动直在的通，杆动在生，不，传，不， 的的速 速0m×旋旋螺螺螺螺螺4,,固旋旋回旋回 回回旋回回旋固回固回旋旋回回回度旋旋回牙度度回旋度 旋旋螺螺（ 数 （ （ （ （x纹 纹纹纹纹0移四向动向学动 刀动两一向螺螺动杆一 距的车距线一移车螺）方一活螺动螺动四动四 移移i，，28n螺螺杆母母杆母型定传传转传转 转转传转转传定转定转传传转转转计传传转型计计转传计 传传母母螺螺螺螺螺n导 导导导导x×动指即，即难， ？螺个个即杆母，和个 离移床离移个动床杆不向个中杆，杆螺指，指 动动rr的8纹纹)))))//车不动动，动， ，，动，，动不，不，动动，，，算动动，来算算，动算 动动的的不回回不回母母母母母mm程 程程程程2距指为螺为点螺 若母构构为回作螺螺构 动中动构距中回动为构你回螺回母指螺指 距距LL关用用＝床动直直螺中螺 螺螺直螺螺直动螺动螺直的螺螺螺公直直螺分公公螺中公 直的ii等等移移动转转动转）））））， ，，，，nn离向螺母螺）母 螺移件件螺转直母母件 方应的件离应转，：件见转母转移向母向 离离系右右3，，线线母，杆 杆母线母杆线，杆，母线应母杆母式线线母可式式母 母，式 线应于于动动,,，，，移移移移移mmmmm2螺螺为与杆回杆：回 杆动上上杆并线回组上 向用方上为用并螺上过并回并动与回与 为为是手手m中螺 移 移 作 已 作作 作 移 作 作 移 螺 作 螺 作 移 用 作 作 作 ： 移 移 作 以 ： ： 作 已 ：移 用回回mmmmm速速螺螺螺动动动动动向杆杆：螺转转转距的的作运转成的向的向的：的作杆的哪作转作距螺转螺：：(((什，，m掌或或或滑母动动直知直 直直动直直动母直母直动形直直直动动直分直知动形转转度度母母母速速速速速右((杆并并 速离情情直动并的情 右螺不情螺直（情些直并直离杆并杆么或或左左握螺螺螺板回方方线左线 线线方线线方回线回线方式线距线线方方线为线左方式圈圈为为(((度度度度度（或或或作作 为为况况线作简况 。旋仅况旋线螺况螺线作线为作(((？螺螺旋旋普或母母母或或螺转向向运旋运 运运向运运向转运转运向运离运运向向运？运旋向数数多多，，，，，::进螺螺螺直直 ：运直单传与传运母旋运直运：直3母母螺螺通螺)))螺螺旋LLLL并的的动双动 动动的动动的并动并动的动动动的的动动双的0NN少少的的的mmmmm刀杆杆杆线线 动线螺动主动动）传动线动线====r))纹纹螺与与母母母/传mmmmm作判判线判判作作判计判判线判;;;;;;;;;;;;;回回??移移移NNNNm）)))运运 运旋有动有回动运运用用旋导导移移移)))/////PPPP动直定定螺定定直直定算定定螺定i转转mmmmm回动动动回回n动动 动副哪件哪转呢动动hhhh左左传程程动动动时中iiiii线：：杆：：线线：：：杆：并并====转方方方转转nnnnn实回并？NNNN手手动PP，，，，，运的运运的移移方向向向方方ZZZZhh现转移。。移则则则螺已的的PPPP动螺动动螺动动向。。。向向的方动====动大大大母知乘乘；距；；距相相相2222传向件拇拇拇× × × ×的些些右积积为为同同同动有运指指指3333移，，旋。。88，，，XXXX。关mm动指指指动分分三3333大大大mm还====方向向向速别别线拇拇拇1111，，与8888向的的的度都都螺指指指若若mmmm螺的相相相为是是杆mmmm竖竖竖螺螺纹判反反反多哪哪的直直直杆杆的别方方方少种种螺。。。按按螺向向向？应应距图图旋即即即用用为示示方为为为形形3方方向m螺螺螺式式向向m有母母母？？,回回若关？？(((转转或或或逆。两两螺螺螺时周周杆杆杆针，，)))旋的的的螺螺转移移移母母2动动动周移移方方方，动动向向向则了了。。。螺多多母少少移距距动离离了？？多方方少向向距如如离何何？？？方若若向螺螺如杆杆何转转？速速是为为
螺旋传动通用课件
3
提高效率的方法
为了提高螺旋传动的效率，可以采取减小摩擦、 选择高效率的轴承和密封件、以及优化螺母和螺 杆的设计等措施。
螺旋自锁现象
自锁定义
01
螺旋自锁是指在某些情况下，螺旋机构无法通过输入力矩来克
服负载力矩，导致机构无法正常工作。
自锁条件
02
自锁的条件是负载力矩大于输入力矩，这通常发生在螺母和螺
润滑
按照规定使用适当的润 滑剂，保持螺旋传动的
良好润滑状态。
常见故障及排除方法
01
02
03
04
传动效率下降
可能是由于润滑不良或杂物堵 塞引起的，应检查润滑情况并
清理杂物。
噪音或振动
可能是由于轴承损坏或安装不 良引起的，应检查轴承状态并
重新安装。
轴向窜动
可能是由于螺母松动或轴承损 坏引起的，应紧固螺母并更换
杆之间的摩擦系数较大或机构中的间隙较大时。
自锁的危害
03
自锁不仅会导致机构无法正常工作，还可能引起机械振动和噪
声，甚至导致机械故障。
防止自锁的措施
减小摩擦
通过减小螺母和螺杆之间的摩擦系数，可以降低自锁的可能性。例 如，选择合适的润滑剂或表面处理方法。
消除间隙
在机构中消除间隙可以避免自锁的发生。例如，通过调整轴承或增 加预紧力来消除间隙。
螺旋传动的组成
螺旋传动通常由螺杆、螺 母和机架组成，其中螺杆 和螺母是主要的转动元件 。
螺旋传动的分类
根据工作原理的不同，螺 旋传动可以分为差动螺旋 传动和普通螺旋传动两类 。
螺旋传动的原理
差动螺旋传动原理
差动螺旋传动是指螺杆和螺母的轴线在空间交错一个角度， 当螺杆转动时，不仅螺杆上的螺旋面和螺母上的螺旋面相接 触，而且螺杆的右螺旋面和螺母的左螺旋面相接触，从而产 生相对运动。
螺旋传动课件
螺旋传动
成武县中等专业技术学校 王芬芬
机械基础
温故知新
新课讲授
课堂练习
归纳总结
作业布置 2
螺旋传动
复习
目录
螺纹的知识
01 1、螺纹按用途螺可旋分为传哪两动类概？ 述
连接螺纹和传动螺纹
02
2、螺纹按螺旋方向可分为哪两类？如何判断螺纹的旋向？
普通螺旋传动
左旋螺纹和右旋螺纹
3、说明螺纹代号的含义
03 Tr20×12（双P6）螺-LH旋传动
4
传动精度高
1
缺点
2
磨损大 传动效率低
螺
新课讲授
课堂练习
归纳总结
作业布6置
01
普通螺旋传动
02
双螺旋传动
03
滚珠螺旋传动
普
应用形式 移距(速)计算 移动方向判断
新课讲授
课堂练习
归纳总结
作业布7置
01
普通螺旋传动
02
双螺旋传动
03
滚珠螺旋传动
普
应用形式
新课讲授
课堂练习
（1）螺母固定，螺杆转动并做轴向移动 应用实例：台虎钳
作业布10置
普
新课讲授
应用形式
（4）螺母原位回转，螺杆直线移动 应用实例：应力试验机观察镜
课堂练习
归纳总结
作业布11置
移距(速)计算 移动方向判断
螺母转，螺杆移
普
新课讲授
看一看 判断图中分别属于何种应用形式
课堂练习
归纳总结
作业布12置
普
新课讲授
课堂练习
归纳总结
作业布13置
应用形式 移距(速)计算 移动方向判断
成武县中等专业技术学校 王芬芬
机械基础
温故知新
新课讲授
课堂练习
归纳总结
作业布置 2
螺旋传动
复习
目录
螺纹的知识
01 1、螺纹按用途螺可旋分为传哪两动类概？ 述
连接螺纹和传动螺纹
02
2、螺纹按螺旋方向可分为哪两类？如何判断螺纹的旋向？
普通螺旋传动
左旋螺纹和右旋螺纹
3、说明螺纹代号的含义
03 Tr20×12（双P6）螺-LH旋传动
4
传动精度高
1
缺点
2
磨损大 传动效率低
螺
新课讲授
课堂练习
归纳总结
作业布6置
01
普通螺旋传动
02
双螺旋传动
03
滚珠螺旋传动
普
应用形式 移距(速)计算 移动方向判断
新课讲授
课堂练习
归纳总结
作业布7置
01
普通螺旋传动
02
双螺旋传动
03
滚珠螺旋传动
普
应用形式
新课讲授
课堂练习
（1）螺母固定，螺杆转动并做轴向移动 应用实例：台虎钳
作业布10置
普
新课讲授
应用形式
（4）螺母原位回转，螺杆直线移动 应用实例：应力试验机观察镜
课堂练习
归纳总结
作业布11置
移距(速)计算 移动方向判断
螺母转，螺杆移
普
新课讲授
看一看 判断图中分别属于何种应用形式
课堂练习
归纳总结
作业布12置
普
新课讲授
课堂练习
归纳总结
作业布13置
应用形式 移距(速)计算 移动方向判断
螺旋传动设计ppt课件
三、相关知识
(1) 滑动螺旋传动的组成
螺旋压力机的螺旋传动由螺杆和螺母组成，属于螺 旋低副，传动形式为螺母固定，螺杆转动并移动。
(2) 工作原理
螺旋压力机主要用于将回转运动转变为直线运动， 同时传递运动和动力，属于传力螺旋。
（3）螺旋传动的类型
螺母固定 螺杆转动并移动, 设计任务螺旋压力机就属于 这种运动类型。
旋螺纹。
（三）材料的选择
•材料
一般螺杆材料的选用原则如下： （1）高精度传动时多选用碳素工具钢。 （2）需要较高硬度，如50 ～ 56HRC时，可 采用铬锰合金钢；当需要硬度为35 ～ 45HRC 时可采用65Mn钢。 （3）一般情况可采用45、50钢。
螺母材料可用铸造锡青铜，重载低速的场 合可选用强度高的铸造铝铁青铜，而轻载低 速时也可选用耐磨铸铁
拓展知识 其他类型的滑动螺旋传动
（一）传动螺旋
以传递运动为主,要求具有较高的传动精度,有 时也承受较大的轴向力,一般需在较长时间内连 续工作,且工作时速度较高。如机床刀架进给机 构中的螺旋。
33
（二）调整螺旋 调整螺旋用于调整并固定零件或部件之间的 相对位置,其特点是受力较小,一般在空载下 进行调整。如机床、仪器及测试装置中的微 调螺旋。
螺杆转动 螺母转动并移 动。
（3）螺旋传动的类型
螺母移动螺杆转动，多用于虎钳夹紧机构。
17
（3）螺旋（传动的类型
螺母转动， 螺杆移动， 用于螺旋千斤顶装置。
（4）传力螺旋的特点
优点： 构造简单、传动比大，承载能力高，加工方 便、工作可靠、易于自锁。 缺点： 工作速度不高、摩擦阻力大，传动效率低、 磨损大。
28
滑动螺旋的结构与材料
（一）螺母结构 1）整体式——结构简单，但磨损后精度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果螺纹中径公差带和顶径公差带代号不同，则分 别标注，前者表示中径公差带代号，后者表示顶 径公差带代号。如果中径公差带代号和顶径公差 带代号相同，则只标注一个公差带代号
（3）旋合长度代号
螺纹旋合长度是指两个相互配合的螺纹沿螺纹轴线 方向相互结合部分的长度，有短旋合长度、中等 旋合长度和长旋合长度三组，分别用代号S、N、L 表示,使用中等旋合长度不标注其代号
（4）按螺纹牙型分
二、螺纹的应用
螺纹在机械中的应用主要是连接和传动。 螺纹又可分为连接螺纹和传动螺纹两大类。
提示：内、外螺纹相互旋合形成的固定连接 称为螺纹副。
内、外螺纹能沿轴线作相对螺旋运动的可动 连接称为螺旋副。
1．连接螺纹 连接螺纹有普通螺纹和管螺纹两大类，牙型为三角
形，大多为单线螺纹，摩擦力大，强度高，自锁 性好
螺距是相邻两牙中径线上对应点之间的轴向距离。
（5）导程（Ph）
导程是指同一条螺旋线上相邻两牙中径线上对应点 之间的轴向距离，与螺距的关系是：
Ph =nP；单线螺纹n=1，螺距等于导程 （6）牙型角（α）
牙型角是指螺纹牙型上相邻两牙侧间的夹角，普通 螺纹牙型角为60°。螺纹牙型上牙侧与螺纹轴线 垂直平面间的夹角称为牙侧角，理论上普通螺纹 牙侧角相等且等于牙型角的一半。
例:
M12—5g6g—S M12—6H—L
（4）螺纹副标注
内、外螺纹基本参数完全相同才能旋合在一起组成 螺纹副，
螺纹副标注与螺纹标注基本相同，但需同时注出螺纹公差带代号
2．管螺纹标记
（1）55°密封管螺纹的标记 55°密封管螺纹标记由螺纹特征代号、尺寸代号及旋向组成。
（1）普通螺纹
普通螺纹牙型角为60°，同一直径按螺距大小又有 粗牙普通螺纹和细牙普通螺纹之分，一般连接用 粗牙螺纹
细牙普通螺纹用于薄壁零件或使用粗牙对零件强度 影响较大的零件，也用于承受冲击、振动或交变 载荷的连接和微调装置。细牙螺纹与粗牙螺纹相 比，自锁性更好，对螺纹零件强度削弱较小，缺 点是细牙螺纹容易滑扣
这两种连接本身具有一定的密封性能，也可在螺纹 副内添加密封物提高密封性能。
2．传动螺纹
第二节 螺纹的主要参数及标记
【学习目标】 1．了解普通螺纹主要参数。 2．掌握常见螺纹的标注方法。 3．能正确识读螺纹的标记。
一、普通螺纹主要参数
普通螺纹基本牙型
（1）大径（D，d）
指与外螺纹牙顶或 内螺纹牙底相重合 的假想圆柱的直径， 一般规定为螺纹公称直径
M30×1.5LH 表示公称直径为30mm，螺距为1.5mm， 旋向为左旋的细牙普通螺纹
提示：粗牙普通螺纹只有一种螺距，在有关国家标 准中查出。
（2）螺纹公差带代号
普通螺纹公差带代号包括中径公差带代号及顶径公 差带代号
公差带代号由表示公差等级的数字和表示基本偏差 的字母组成,大写字母用于表示内螺纹，小写字母 用于表示外螺纹。
第一节 螺纹的种类与应用
【学习目标】 1．了解螺旋线概念与螺纹形成。 2．掌握螺纹的种类。 3．掌握各种螺纹的用途。
一、螺纹的形成和种类
1．螺纹的形成 （1）螺旋线 螺旋线是沿圆柱或圆锥表面运动的点的轨迹，
该点的轴向位移和相应的角位移成定比
（2）螺纹 螺纹是在圆柱表面或圆锥表面，沿螺旋 线所形成的具有规定牙型的连续凸起或凹沟
螺纹特征代号为： Rc—圆锥内螺纹； Rp—圆柱内螺纹； R1—与圆柱内螺纹相配合的圆锥外螺纹； R2—与圆锥内螺纹相配合的圆锥外螺纹。 右旋螺纹不标注，左旋螺纹在尺寸代号之后标注“LH”，且
用“—”分开 ,例:
（2）55°非密封管螺纹
55°非密封管螺纹标记由螺纹特征代号、尺寸代号、 公差等级代号及旋向组成。
左、右旋螺纹的判别方法是将螺纹轴线竖直，右边 牙高则为右旋螺纹，左边牙高则为左旋螺纹。
（3）按螺纹的线数分 单线螺纹和多线螺纹。 单线螺纹是沿一条螺旋线形成的螺纹； 多线螺纹是沿两条或两条以上的螺旋线形成的螺纹，
该螺旋线沿轴向等距分布
单线、双线、多线螺纹 单线螺纹用于连接螺纹，多线螺纹用于传动螺纹
（7）螺纹升角（φ）
是指螺纹中径圆柱上，螺旋线切线与垂直于螺纹轴 线的平面间的夹角
螺纹基本参数有螺纹大径（公称直径）、螺距、线 数、旋向及牙型角等
当螺纹大径、螺距、牙型均符合国家标准的螺纹称 为标准螺纹。
二、螺纹的标记
1．普通螺纹标记 普通螺纹标记由螺纹代号、公差带代号和旋合长度
代号三部分组成 （1）普通螺纹代号 粗牙普通螺纹代号由螺纹特征代号M及公称直径表示，
车床上车削圆柱外螺纹
车床圆柱内螺纹
2．螺纹的种类 （1）按螺纹所在表面位置分，有外螺纹和内螺纹
圆柱表面上形成的又称为圆柱螺纹圆锥表面
上形成的又称为圆锥螺纹
圆锥外螺纹
圆锥内螺纹
（2）按螺纹的旋向分
右旋螺纹和左旋螺纹。从轴端看，右旋螺纹是顺时 针旋入的螺纹；左旋螺纹是逆时针旋入的螺纹
右旋螺纹
左旋螺纹
左旋螺纹在螺纹代号之后加注“LH”字 M30 表示公称直径为30mm，旋向为右旋的粗牙普通
螺纹。 M30LH 表示公称直径为30mm，旋向为左旋的粗牙普
通螺纹
细牙普通螺纹代号由螺纹特征代号M及公称直径×螺 距表示，左旋螺纹在螺纹代号之后加注“LH”字， 例如：
M30×1.5 表示公称直径为30mm，螺距为1.5mm，旋 向为右旋的细牙普通螺纹。
（2）管螺纹
管螺纹牙型角为55°，主要用于水、气、油等管路 的连接，既可连接两零件，又能起到密封作用
55°非密封管螺纹副，其内、外螺纹都是圆柱螺纹， 连接本身不具有密封性能，若要求连接后具有密 封性能，可压紧被连接件螺纹副外的密封面也可 在密封面间添加密封物
55°密封管螺纹副有两种连接形式： 圆锥内螺纹与圆锥外螺纹连接， 圆柱内螺纹与圆锥外螺纹连接，
（2）小径（D1,d1）
指与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的 直径。
（3）中径（D2,d2）
螺纹中径是一个假想圆柱的直径，该该圆柱母线通 过牙型上沟槽和凸起宽度相等处。
螺纹大径（公称直径）确定后，螺纹小径和中径可 通过公式计算或查表得出其大小。
其中P—螺距,H—原始三角形高
（4）螺距（P）
（3）旋合长度代号
螺纹旋合长度是指两个相互配合的螺纹沿螺纹轴线 方向相互结合部分的长度，有短旋合长度、中等 旋合长度和长旋合长度三组，分别用代号S、N、L 表示,使用中等旋合长度不标注其代号
（4）按螺纹牙型分
二、螺纹的应用
螺纹在机械中的应用主要是连接和传动。 螺纹又可分为连接螺纹和传动螺纹两大类。
提示：内、外螺纹相互旋合形成的固定连接 称为螺纹副。
内、外螺纹能沿轴线作相对螺旋运动的可动 连接称为螺旋副。
1．连接螺纹 连接螺纹有普通螺纹和管螺纹两大类，牙型为三角
形，大多为单线螺纹，摩擦力大，强度高，自锁 性好
螺距是相邻两牙中径线上对应点之间的轴向距离。
（5）导程（Ph）
导程是指同一条螺旋线上相邻两牙中径线上对应点 之间的轴向距离，与螺距的关系是：
Ph =nP；单线螺纹n=1，螺距等于导程 （6）牙型角（α）
牙型角是指螺纹牙型上相邻两牙侧间的夹角，普通 螺纹牙型角为60°。螺纹牙型上牙侧与螺纹轴线 垂直平面间的夹角称为牙侧角，理论上普通螺纹 牙侧角相等且等于牙型角的一半。
例:
M12—5g6g—S M12—6H—L
（4）螺纹副标注
内、外螺纹基本参数完全相同才能旋合在一起组成 螺纹副，
螺纹副标注与螺纹标注基本相同，但需同时注出螺纹公差带代号
2．管螺纹标记
（1）55°密封管螺纹的标记 55°密封管螺纹标记由螺纹特征代号、尺寸代号及旋向组成。
（1）普通螺纹
普通螺纹牙型角为60°，同一直径按螺距大小又有 粗牙普通螺纹和细牙普通螺纹之分，一般连接用 粗牙螺纹
细牙普通螺纹用于薄壁零件或使用粗牙对零件强度 影响较大的零件，也用于承受冲击、振动或交变 载荷的连接和微调装置。细牙螺纹与粗牙螺纹相 比，自锁性更好，对螺纹零件强度削弱较小，缺 点是细牙螺纹容易滑扣
这两种连接本身具有一定的密封性能，也可在螺纹 副内添加密封物提高密封性能。
2．传动螺纹
第二节 螺纹的主要参数及标记
【学习目标】 1．了解普通螺纹主要参数。 2．掌握常见螺纹的标注方法。 3．能正确识读螺纹的标记。
一、普通螺纹主要参数
普通螺纹基本牙型
（1）大径（D，d）
指与外螺纹牙顶或 内螺纹牙底相重合 的假想圆柱的直径， 一般规定为螺纹公称直径
M30×1.5LH 表示公称直径为30mm，螺距为1.5mm， 旋向为左旋的细牙普通螺纹
提示：粗牙普通螺纹只有一种螺距，在有关国家标 准中查出。
（2）螺纹公差带代号
普通螺纹公差带代号包括中径公差带代号及顶径公 差带代号
公差带代号由表示公差等级的数字和表示基本偏差 的字母组成,大写字母用于表示内螺纹，小写字母 用于表示外螺纹。
第一节 螺纹的种类与应用
【学习目标】 1．了解螺旋线概念与螺纹形成。 2．掌握螺纹的种类。 3．掌握各种螺纹的用途。
一、螺纹的形成和种类
1．螺纹的形成 （1）螺旋线 螺旋线是沿圆柱或圆锥表面运动的点的轨迹，
该点的轴向位移和相应的角位移成定比
（2）螺纹 螺纹是在圆柱表面或圆锥表面，沿螺旋 线所形成的具有规定牙型的连续凸起或凹沟
螺纹特征代号为： Rc—圆锥内螺纹； Rp—圆柱内螺纹； R1—与圆柱内螺纹相配合的圆锥外螺纹； R2—与圆锥内螺纹相配合的圆锥外螺纹。 右旋螺纹不标注，左旋螺纹在尺寸代号之后标注“LH”，且
用“—”分开 ,例:
（2）55°非密封管螺纹
55°非密封管螺纹标记由螺纹特征代号、尺寸代号、 公差等级代号及旋向组成。
左、右旋螺纹的判别方法是将螺纹轴线竖直，右边 牙高则为右旋螺纹，左边牙高则为左旋螺纹。
（3）按螺纹的线数分 单线螺纹和多线螺纹。 单线螺纹是沿一条螺旋线形成的螺纹； 多线螺纹是沿两条或两条以上的螺旋线形成的螺纹，
该螺旋线沿轴向等距分布
单线、双线、多线螺纹 单线螺纹用于连接螺纹，多线螺纹用于传动螺纹
（7）螺纹升角（φ）
是指螺纹中径圆柱上，螺旋线切线与垂直于螺纹轴 线的平面间的夹角
螺纹基本参数有螺纹大径（公称直径）、螺距、线 数、旋向及牙型角等
当螺纹大径、螺距、牙型均符合国家标准的螺纹称 为标准螺纹。
二、螺纹的标记
1．普通螺纹标记 普通螺纹标记由螺纹代号、公差带代号和旋合长度
代号三部分组成 （1）普通螺纹代号 粗牙普通螺纹代号由螺纹特征代号M及公称直径表示，
车床上车削圆柱外螺纹
车床圆柱内螺纹
2．螺纹的种类 （1）按螺纹所在表面位置分，有外螺纹和内螺纹
圆柱表面上形成的又称为圆柱螺纹圆锥表面
上形成的又称为圆锥螺纹
圆锥外螺纹
圆锥内螺纹
（2）按螺纹的旋向分
右旋螺纹和左旋螺纹。从轴端看，右旋螺纹是顺时 针旋入的螺纹；左旋螺纹是逆时针旋入的螺纹
右旋螺纹
左旋螺纹
左旋螺纹在螺纹代号之后加注“LH”字 M30 表示公称直径为30mm，旋向为右旋的粗牙普通
螺纹。 M30LH 表示公称直径为30mm，旋向为左旋的粗牙普
通螺纹
细牙普通螺纹代号由螺纹特征代号M及公称直径×螺 距表示，左旋螺纹在螺纹代号之后加注“LH”字， 例如：
M30×1.5 表示公称直径为30mm，螺距为1.5mm，旋 向为右旋的细牙普通螺纹。
（2）管螺纹
管螺纹牙型角为55°，主要用于水、气、油等管路 的连接，既可连接两零件，又能起到密封作用
55°非密封管螺纹副，其内、外螺纹都是圆柱螺纹， 连接本身不具有密封性能，若要求连接后具有密 封性能，可压紧被连接件螺纹副外的密封面也可 在密封面间添加密封物
55°密封管螺纹副有两种连接形式： 圆锥内螺纹与圆锥外螺纹连接， 圆柱内螺纹与圆锥外螺纹连接，
（2）小径（D1,d1）
指与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的 直径。
（3）中径（D2,d2）
螺纹中径是一个假想圆柱的直径，该该圆柱母线通 过牙型上沟槽和凸起宽度相等处。
螺纹大径（公称直径）确定后，螺纹小径和中径可 通过公式计算或查表得出其大小。
其中P—螺距,H—原始三角形高
（4）螺距（P）
