散流器设计计算
暖通空调毕业设计答辩
设计内容
本次设计以夏季空调系统为主，包括商场空调设计 、防排烟设计、制冷机房及空调设备选型设计。主要内 容： （1）工程概况、包括工程名称、设计建筑物概况、建筑 物地点及周边环境，建筑物面积，空调面积，建筑物层 数及各楼层的功能，设计要求等； （2）设计参数确定：室外设计参数，室内设计参数，建 筑物设计参数； （3）空调负荷计算； （4）空调系统方案的选择及空气处理过程的确定； （5）空调冷热源的确定； （6）风系统设计及气流组织； （7）冷冻水系统设计； （8）排烟设计。
60
60
0.3
照明标 准 （W/ m2）
35
1-02 1239. 26
18
60
60
0.3 35
9
1-03 678.2 26
18
60
60
0.3 35
1-04 611.6 26
18
60
60
0.3 35
1-05 926.7 26
18
60
60
0.3 35
房间名 称
2-01
房间面 夏季设
积
计温度
（m2） （℃）
G=62.557/ (59.6-47.2) =5.04KG/S 消除余湿所用送风量：
G=7.45/ (12.9-11.5) = 5.32KG/S 综上，选择送风量为5.32KG/S。 同理，标准层、一层及二层风量汇总详见表3-风量统计表.docx
1.2 回风管道的布置 该商场采用全空气系统一次回风方式，回风的设计选择在商场走廊 内设置回风管道，由管道上的单层百叶风口（带过滤网）将室内的 回风送回空调机房。 由公式GH=G-GS确定回风量，然后选择管道管径，计算原理与送风 相似。在该商场中，在两侧集中设置回风风管，上面配有单层百叶 风口（带过滤网），进行回风。
散流器在FPSO空调系统设计中应用
表2 房间名称 大餐厅 娱乐室 健身房 高压主配电板室 低压主配电板室
大餐厅、游戏室和健身房采用了 50FR-4-2 型 散流器， 高低压主配电板室采用了 50FR-4-3 型散流 器，相关参数的确定如下表所示．
房间特征长度、散流器射程和分离距离一览表 散流器射程 (m) 1.3 1.3 1.3 2 2 散流器分离距离 （m） 1.68 1.68 1.68 2.73 2.73 射程与特征 长度之比 0.87 0.87 1.3 0.8 1 散流器 型号 50FR-4-2 50FR-4-2 50FR-4-2 50FR-4-3 50FR-4-3 数量 12 10 6 8 6
表1 典型房间参数表 甲板层高 (m) 4.00 4.83 4.83 4.83 4.83 房间净高 (m) 2.5 2.5 2.5 2.5 2.5 系统风量 (m3/h) 5045 4405 1915 4380 3510
式中：V x －在距散流器 x 距离处，中心线上的 风速，m/s
房间名称 大餐厅 娱乐室 健身房 高压主配电板室 低压主配电板室
— 7 —
4
房间的特征长度与散流器的射程
房间的特征长度取决于散流器的类型、散流器
机电设备 2004 年第 2 期
据房间的类型在合理的范围内调整房间的特征长度 也是很必要的．
散流器标准规格
散流器标准规格1. 引言散流器（Radiator）是一种用于散热的设备，广泛应用于电子设备、汽车发动机、建筑空调等领域。
散流器标准规格是制定散流器设计和制造的基础，它定义了散流器的尺寸、材料、工作条件等一系列参数和要求。
本文将介绍散流器标准规格的要求和常见规格。
2. 散流器标准规格要求2.1 尺寸要求散流器的尺寸是散热效率和装配性能的关键因素。
散流器标准规格要求散流器的长度、宽度和高度符合特定的尺寸范围。
此外，规定了散流器的重量、表面处理等细节要求。
2.2 散流片密度散流片是散流器中用于增加散热表面积的关键元件。
散流器标准规格要求散流片的密度要符合特定的要求，以确保散热片之间的间距适当，同时也考虑到制造工艺的可行性和成本因素。
2.3 材料要求散流器标准规格要求散流器使用特定的材料，以确保散流器的耐腐蚀性、强度和导热性满足要求。
常见的散流器材料包括铝合金、铜和不锈钢等。
2.4 组装要求散流器标准规格还包括散流器的组装要求。
这些要求包括散热片的安装方式、接口规格和封装可靠性等。
组装要求的合理性和准确性对于散流器的性能和寿命至关重要。
3. 常见散流器标准规格3.1 汽车发动机散流器汽车发动机散流器是用于散热发动机冷却液的设备。
常见的汽车发动机散流器标准规格要求如下：•尺寸范围：长宽高分别为100mm-400mm、50mm-200mm、10mm-80mm；•散流片密度：100片/cm²-300片/cm²；•材料：铝合金；•组装要求：采用焊接或螺栓固定方式。
3.2 电子设备散流器电子设备散流器是用于散热电子元件的设备。
常见的电子设备散流器标准规格要求如下：•尺寸范围：长宽高分别为20mm-300mm、10mm-150mm、5mm-50mm；•散流片密度：500片/cm²-1000片/cm²；•材料：铜；•组装要求：采用焊接或夹紧方式。
3.3 建筑空调散流器建筑空调散流器是用于散热空调制冷剂的设备。
计算机机房空调系统的设计毕业设计
计算机机房空调系统的设计毕业设计摘要本设计的任务是对济南地区某计算机机房空调系统的设计。
建筑共四层，总建筑面积为3715m2,层高3.2m，每层工程空调面积为460m2。
设计的目的是为了维持机房内恒温恒湿的空气环境，保持一定的新风量，从而使计算机安全稳定运行，并且保证上机人员的舒适感。
在设计中简要介绍了机房专用空调的发展历史以及现状。
通过研究和对比几种中央空调系统的形式，并根据机房的本身的特点，最后系统方案定为半集中式中央空调系统。
对送风的处理选用风机盘管加独立新风机组，并且，新风机组将新风处理到室内空气状态点，直接送入室内。
关键词：中央空调系统；风机盘管；新风系统；冷负荷AbstractThe task is to design the air conditioning system of a certain computer room in Jinan. The building has four floors, with a total construction area of 3715m2and 3.2 meters floor height. The air conditioning area of each layer is 460m2. The purpose of this design is to maintain the constant temperature and humidity of the room air and to keep a certain degree of fresh air volumn, so that the operation of computer is safe and stable, and the crew feel comfortable.In the design, there is a brief introduction about the history and status of air-conditioning for the computer room. Through research and compare several forms of central air conditioning system, and according to the characteristics of the computer room itself, finally the semi-centralized central air conditioning system is selected as the solution. The air supply uses independent fresh air and fan coil units, and the fresh air will be handled to the indoor air state point by the fresh air units and directly sent into the room.Keywords: Central air conditioning system;Fan-coil; Fresh air system; Cooling load目录前言 (1)1绪论 (2)1.1设计背景 (2)1.2 机房空调的发展背景 (2)1.3课题来源 (3)1.4研究设计的目的 (3)1.5空调系统形式的选择 (4)1.6设计方案 (5)2负荷计算 (6)2.1设计参数 (6)2.1.1室外设计参数 (6)2.1.2室内计算参数 (6)2.2空调冷负荷计算 (6)2.2.1墙体和屋面传热得热引起的冷负荷 (7)2.2.2玻璃窗传热得热引起的冷负荷 (7)2.2.3窗日射得热引起的冷负荷 (8)2.2.4设备得热量 (8)2.2.5照明，人体设备引起的冷负荷 (9)2.2.6建筑围护结构传热系数的确定 (9)2.2.7各房间人数和设备的分配 (10)2.3新风负荷计算 (10)2.3.1规范对计算机房新风量的规定 (10)2.3.2计算机房新风量的确定 (11)2.3.3新风量的计算 (11)3空调水系统与风系统的设计 (50)3.1 空调风系统 (50)3.1.1通风管道的设计原则 (50)3.1.2通风管道的选择与制作 (50)3.1.3通风管道计算和选型 (51)3.2散流器的选型计算 (51)3.3空调水系统 (52)3.3.1水系统的选择 (52)3.3.2水管的水利计算 (53)4设备选型 (57)4.1风机盘管 (57)4.1.1风机盘管机组的结构和工作原理 (57)4.1.2风机盘管的选型计算 (58)4.2新风机组的选型 (60)4.3膨胀水箱选型 (62)4.4空调机组的选型 (64)4.5冷却塔选型 (65)4.6集、分水器的选型 (66)4.7水泵选型 (67)5. 管道保温与系统消声、减震 (69)5.1管道保温 (69)5.2消声 (70)5.3系统减振 (71)结论 (72)致谢 (73)参考文献 (74)前言21世纪以来，我国进入了一个高速发展的阶段。
暖通空调课程设计
暖通空调》课程设计设计说明书暖通空调》课程设计任务书、设计内容和要求1、设计内容（1）负荷计算：围护结构的负荷计算；玻璃窗传热的冷负荷；屋盖的冷负荷；内墙的冷负荷；空气渗透的冷负荷；设备、照明、人体的负荷计算；室内冷负荷；根据卫生要求确定新风量，计算新风负荷，建筑总冷负荷；（2）空调系统确定：根据建筑物功能和实际条件，选择空调系统形式。
气流组织设计：室内空气状态点的确定；送风系统设计；选取新风机组、空调机组、风机盘管、散流器与回风口等；（3）风系统的设计：a •风管尺寸计算；b•根据各管段的风量和选定的流速，确定各管段的断面尺寸；c •风管水力计算；（包括干管和支管）d •风管水力平衡；（对各并联管段进行阻力平衡，计算系统总阻力）e •风机选型：（根据系统总风量和计算阻力选用风机型号）（4）水系统的设计：a. 管径计算；b•直线管段的阻力计算；c. 局部阻力计算；d. 总阻力计算；（5）绘制空调系统平面布置图、流程图。
a. 空调平面图。
b. 空调或新风机房平、剖面图。
c. 水系统图。
2、设计要求1、设计计算说明书：说明书的编写应保证设备计算分析的条件充分性、过程的层次分明性及结果的数据准确性。
所采用的主要公式应给出出处。
对所选用设备、确定的方案给出简要的分析。
2、课程设计说明书手写或打印，用统一的信纸，依次包括封面、目录、前言、正文、小结及参考文献等部分，并装订成册。
3、图纸：规格按国家规定标准，长度可根据需要加长。
图例、文字按专业制图标准要求＜按照工程制图要求绘制至少3张A2或以上图纸，必须包括空调系统平面图、设备、管件编号。
设计图纸要求：（1）空调系统平面图：设计建筑某一层空调风系统和水系统图，包括管道尺寸、数量与形式、必要的阀门等。
（2）空调或新风机房平、剖面图：包括各种设备的型号、尺寸、定位尺寸的标注情况，水管道的坡度、坡向、标高、定位尺寸和管径的标注情况。
机房适当位置剖面。
（3）水系统原理图：绘制整个建筑的空调水系统原理图，表示出水系统定压、空调系统等的连接原理及相应设备。

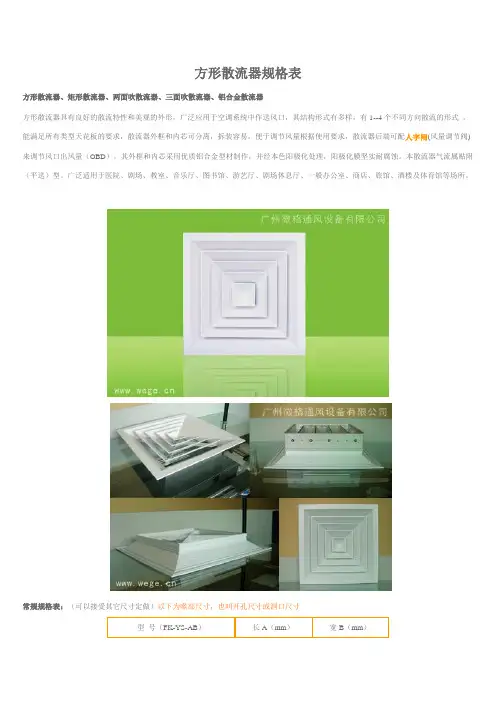

方形散流器规格表
方形散流器规格表方形散流器、矩形散流器、两面吹散流器、三面吹散流器、铝合金散流器方形散流器具有良好的散流特性和美观的外形，广泛应用于空调系统中作送风口，其结构形式有多样，有1--4个不同方向散流的形式，能满足所有类型天花板的要求，散流器外框和内芯可分离，拆装容易，便于调节风量根据使用要求，散流器后端可配人字闸(风量调节阀)来调节风口出风量（OBD）。
其外框和内芯采用优质铝合金型材制作，并经本色阳极化处理，阳极化膜坚实耐腐蚀。
本散流器气流属贴附（平送）型。
广泛适用于医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、酒楼及体育馆等场所。
常规规格表：（可以接受其它尺寸定做）以下为喉部尺寸，也叫开孔尺寸或洞口尺寸型号（FK-YS-AB）长A（mm）宽B（mm）安装高度制约颈部风速的最高限度风口安装高度风口颈部风速2.1-2.7米 5.5米/秒以下3-4.25米7.5米/秒以下音响点制约颈部风速的最高限度安装场所吹出口颈部风速安装场所吹出口颈部风速播音室3-3.5米/秒剧场剧场休息厅教室音乐厅游艺厅一般办公室5-6米/秒医院门诊室病房旅馆客房接待室居室计算机房4-4.5米/秒商店旅馆大剧场饭店6-7.5米/秒方形散流器、矩形散流器调节阀配用，才能在系统中得到理想的气流分布。
此风口的叶片角度为固定式，不能随意调节，整个叶片与边框采用分离式结构（即叶片可以从边框内取下，安装好边框后再装上叶片），以方便安装与调节。
产品型号说明：FK-YS-ABFK-代表风口；FS-方形散流器；A为长度；B为宽度；AxB风口喉部尺寸，单位为毫米(mm)。
如FK-FS-1818，为简单易记，常规尺寸一般把长度后面的'0'去掉来标注型号，如180用18代表之。
《电子计算机机房设计规范》(GB50174-93)
第一章总则第1.0.1条为了使电子计算机机房设计确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
第1.0.2条本规范适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子计算机机房的设计。
本规范不适用于工业控制用计算机机房和微型计算机机房。
第1.0.3条电子计算机机房设计除应执行本规范外，尚应符合现行国家有关标准规范的规定。
第二章机房位置及设备布置第一节电子计算机机房位置选择第2.1.1条电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。
第2.1.2条电子计算机机房位置选择应符合下列要求：一、水源充足、电子比较稳定可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。
第2.1.3条当无法避开强电磁场干扰或为保障计算机系统信息安全，可采取有效的电磁屏第五章空气调节第一节一般规定第5.1.1 主机房和基本工作间，均应设置空气调节系统。
第5.1.2条当主机房和其它房间的空调参数不同时，宜分别设置空调系统。
第二节热湿负荷计算第5.2.1条计算机和其它设备的散热量应按产品的技术数据进行计算。
第5.2.2条电子计算机机房空调的热湿负荷应包括下列内容：一、计算机和其它设备的散热；二、建筑围护结构的传热；三、太阳辐射热；四、人体散热、散湿；五、照明装置散热；六、新风负荷。
第三节气流组织第5.3.1条主机房和基本工作间空调系统的气流组织，应根据设备对空调的要求、设备本身的冷却方式、设备布置密度、设备发热量以及房间温湿度、室内风速、防尘、消声等要求，并结合建筑条件综合考虑。
第5.3.2条气流组织形式应按计算机系统的要求确定，当未提出明确要求时，可按表表:5.3.2 气流组织、风口及送风温差气流组织下送上回上送上回（或侧回）侧送侧回送风口1.带可调多叶阀的格栅风口2.条形风口（带有条形风口的活动地板）3.孔板(散流器)2.带扩散板风口3.孔板4.百叶风口5.格栅风口1.百叶风口2.格栅风口(回风口)2.百叶风口3.网板风口4.其它风口送风温差4-6℃送风温度应高于室内空气露点温度4-6℃6-8℃5.3.2选用。
武汉国际会展中心空调设计
武汉国际会展中心空调设计提要：本文介绍了武汉国际舒展中心的空调、供暖、防排烟设计。
着重介绍了蓄冰、蓄热系统的形式、特点及运行方式。
蓄冰系统采用主机位于上游的串联形式；蓄热设备为自然分层的垂直层流型蓄热槽。
大空间展厅采用了喷口送风分层空调。
关键词蓄冰系统，蓄热系统，散流器，分层空调，防排烟一、工程概况武汉国际会展中心，位于汉口解放大道与京汉大道之间，是目前武汉市最具规模、配套设施最先进的国际展览、会议中心。
占地面积万㎡，总建筑面积万㎡，地下五层，地下二层。
展厅面积为万㎡，其中7000㎡超大型展厅一个，4000㎡的大型展厅五个及一批中、小展厅；会议面积万㎡,其中800座的大会议厅，除具有一般会议、放映、演出功能外，还具有同时进行8种语言同声传译的功能；另外配套有快餐厅、商务中心等。
武汉国际会展中心已成为武汉市的又一标志性建筑。
二空调冷热源会议展览类空调负荷，随会议和展览的规模、内容及时段的不同有很大变化。
而且整个空调系统所耗电能也十分巨大，这就要求空调系统不但具有较强的应变及调节能力，还应具备一定的节能功效。
而蓄能系统，能切实满足上述要求。
它是由主机及蓄能槽两部分组成，能够根据负荷变化情况灵活的进行多种方式组合，提供空调所需冷热负荷。
它还具有很强的备用性，在电力有限的情况下，仅需很少的电量，通过释能而满足空调负荷的要求。
近年来武汉市推广实施了分时电价政策，峰谷电价比值达到4：1。
市供电局对采用蓄能系统的工程，不仅分时计量电价，还降档收费。
根据电价政策，综合其初投资、运行费用及投资回收年限等多种因素，会展中心空调系统的冷热源采用了夏季部分蓄冰，冬季全额蓄热的方式。
1.空调蓄冰系统会展中心空调设计日最高冷负荷为12230kw，全日总冷负荷为87870kWh。
制冷主机采用美国约克公司生产的四台1800kW双工况螺杆式冷水机组，载冷剂为25%乙烯乙二醇水溶液。
蓄冰设备为美国BAC公司生产的蛇形钢盘管，共24组，沉浸在钢筋混凝土水槽内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
送风散流器设计计算
某空调房间，尺寸为6*3.6*3.2m，室内最大冷负荷为120W/㎡，室温要求为20±1℃，相对湿度为50%，原有1m高技术夹层。
一、散流器平送
1、选择送风温差△ts=6℃，在h-d图上查出△h=7kj/kg，单位面积送风量
ls=3600Q/ρ*△h=3600*120/1000*1.2*7=51.43m3/（㎡*h）
2、根据房间尺寸6*3.6m，选择2个散流器
散流器之间的间距l=（3+3.6）/2=3.3m（散流器中心与侧墙的距离不宜小于1m）由于H=3.2m，R=0.5l+（H-3）=0.5*3.3+（3.2-3）=1.95m
注：H≤3m，R=0.5l；当H＞3m，R=0.5l+（H-3）
3、由R和ls查《空气调节设计手册》表5-6或5-7散流器性能：
υs=3.5m/s，ds=300mm，υx/υs=△tx/△ts=0.11（盘式散流器）
υs=4.5m/s，ds=310mm，υx/υs=△tx/△ts=0.08（圆形直片式散流器）4、由R0=ds,H0=0.5ds计算得到
R0=300mm，H0=150mm（盘式散流器）
R0=310mm，H0=155mm（圆形直片式散流器）
5、校核射流末端轴心速度（一般为0.2～0.4m/s）和射流轴心温度与室温之
差△tx
υx=0.11υs=0.11*3.5=0.385m/s（盘式散流器）
=0.08*4.5=0.36m/s （圆形直片式散流器）
△tx=0.11△ts=0.11*6=0.66℃（盘式散流器）
=0.08*6=0.48℃（圆形直片式散流器）
满足设计要求。
二、散流器下送（单向流）
某车间面积6*4.2m，夏季室内冷负荷为140W/㎡，室温要求20±2℃，工作区域高度为1.5m，要求工作区域风速小于0.2m/s。
1、安排散流器间距，由于要求散流器之间斜向距离不宜超过3m，散流器中心
离墙不宜超过1m，布置斜向间距3m，离墙为1m，即横向间距为2.2m，竖
向间距为2m，共需6个散流器。
如果选用喉口直径ds=300mm，查《空气调节设计手册》表5-8得到hw=2.1m，则房间净高不应低于H=hw+h=2.1+1.5=3.6m（一般以3.5～4m）
2、根据工作区域要求的风速，按照公式υx/υs=0.6/（z/ds）得到
υs=0.2*z/0.6*ds=0.2*hw/0.6*ds=0.2*2.1/0.6*0.3≈2.33m/s
若取υs=2.5m/s，则υx=0.6/（2.1/0.3）*2.5=0.214m/s＞0.2m/s 不符合若取υs=2m/s，则υx=0.6/（2.1/0.3）*2=0.171m/s＜0.2m/s符合
3、计算单个散流器的送风量ls
ls=3600*3.14*ds2*υs/4=3600*3.14*0.32*2/4=508.68m3/h
总风量Ls=6*ls=6*508.68≈3052m3/h
4、计算并确定送风温度差△ts
△ts=3600*Q/c*ρ*Ls=3600*0.14*6*4.2/1.2*1.01*3052≈3.43℃
5、计算由气流造成的区域温度差△t zh
△t zh=Cz*△ts/（z/ds）= Cz*△ts/（hw/ds）
=1.75*3.43/（2.1/0.3）=0.8575℃
区域温差小于设计要求的一半，满足设计要求。
