相位差测量中高精度相位差测量仪的重要性
相位差测量中高精度相位差测量仪的重要性
相位差，物理学概念。
两个频率相同的交流电相位的差叫做相位差，或者叫做相差。
这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，可以是两个交流电动势，也可以是这三种量中的任何两个。
一台高精度相位差测量仪对相位差的测量尤为重要。
相位差与相位的关系
（1）当j12>0时，称第一个正弦量比第二个正弦量的相位越前（或超前）j12；
（2）当j12<0时，称第一个正弦量比第二个正弦量的相位滞后（或落后）|j12|；
（3）当j12=0时，称第一个正弦量与第二个正弦量同相，如图7-1(a）所示；
（4）当j12=±π或±180°时，称第一个正弦量与第二个正弦量反相；
（5）当j12=±π/2或±90°时，称第一个正弦量与第二个正弦量正交。
相位差示例
1.已知u= 311sin（314t- 30°） V，I= 5sin（314t+ 60°） A，则u与i 的相位差为jui= (-30°） - (+ 60°） = - 90°，即u比i滞后90°，或i 比u超前90°。
相位差的取值范围和初相一样，小于等于π（180°）.对于超出范围的，同样可以用加减2Nπ来解决.
2.研究交流电路的相位差.如果电路含有电感和电容，对于纯电容电路电压相位滞后于电流（电压滞后电流多少度也可以表述成电流超前电压多少度），纯电感电路电流相位滞后于电压，滞后的相位值都为π的一半，或者说90°.在计算电路电流有效值时，电容电流超前90，电感落后90，可用矢量正交分解加合.
加在晶体管放大器基极上的交流电压和从集电极输出的交流电压，这两者的相位差正好等于180°.这种情况叫做反相位，或者叫做反相.
正弦量正交（90°）和反相（180°）都是特殊的相位差.
目前，国内相位差测量仪生产厂家或研究单位明显存在着技术老化问题，其采用的器件、方法和技术与技术先进国家有较大的的差距。
而最近发展的先进的
计算机技术、电子技术等却由技术、资金、管理等方面的原因未能应用于相位测量技术，因此国内相位测量的水平与国外水平有着相当大的差距。
同时，随着国防和科教等领域的发展，迫切需要高精度高性能的相位测量系统，而且在一些特殊工程领域，还需要测量仪器具备其它特殊功能。
由此可见，为缩小这些差距，对高精度相位测量算法的研究和相位测量系统的设计刻不容缓。
本文介绍的是一套较完整的高精度相位差测量仪，提高相位及频率参数的测量精度，并扩展测相系统功能，由移相网络模块、相位差测量模块及频率测量模块三大部分构成，其系统功能主要是进行相位差测量及频率和幅度测量。
SYN5607型相位计是由西安同步电子科技有限公司精心设计、自主研发生生产的数字式高精度频率相位计。
该设备是对对正弦/三角/梯形波/方波的相位差进行精密测量，具有高度集成，精度高；稳定性好，性能可靠，操作简便、使用方便、安全等特点，相控雷达阵、无线电导航系统、自动控制系统的测距和定位，电力系统中相电压的相位差测量等都有广泛应用。
该套高精度相位差测量仪的部分参数如下：
高精度相位差测量仪主要是由锁相环PLL（Phase Lock Loop）产生360倍频基准信号和移相网络的基准信号与待测信号进行异或后的信号作为显示器的闸门电路和控制信号。
在电子系统非常广泛应用领域内，到处可见到处理离散信息的数字电路，在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得更为重要。
现代相位测量技术的发展可分为三个阶段：第一个阶段是早期采用的诸如阻抗法、和/差法、三电压法、对比法和平衡法等，虽方法简单，但测量精度较低，第二阶段是利用数字专用电路，微处理器、FPGA/CPLD、DSP等构成测相系统，使测量精度得以大大提高，第三阶段是充分利用计算机及智能化虚拟测量技术，从而大大简化设计程序，增强功能，使得相应的产品精度更高，功能更全，同时各种新的算法也随之出现。
高精度相位差测量仪在工业领域中是经常用到的一款测量工具，比如在电力系统中电网并网合闸时，要求两电网电信号相同，这就要求精确测量两工频信号之间相位差。
还有测量两列同频信号相位差在研究网络、系统频率特性中具有重要意义。
相位仪是什么原理的应用

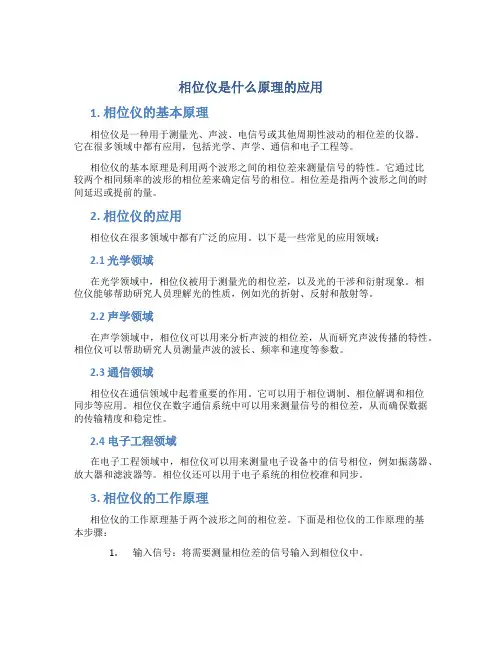

相位仪是什么原理的应用1. 相位仪的基本原理相位仪是一种用于测量光、声波、电信号或其他周期性波动的相位差的仪器。
它在很多领域中都有应用，包括光学、声学、通信和电子工程等。
相位仪的基本原理是利用两个波形之间的相位差来测量信号的特性。
它通过比较两个相同频率的波形的相位差来确定信号的相位。
相位差是指两个波形之间的时间延迟或提前的量。
2. 相位仪的应用相位仪在很多领域中都有广泛的应用。
以下是一些常见的应用领域：2.1 光学领域在光学领域中，相位仪被用于测量光的相位差，以及光的干涉和衍射现象。
相位仪能够帮助研究人员理解光的性质，例如光的折射、反射和散射等。
2.2 声学领域在声学领域中，相位仪可以用来分析声波的相位差，从而研究声波传播的特性。
相位仪可以帮助研究人员测量声波的波长、频率和速度等参数。
2.3 通信领域相位仪在通信领域中起着重要的作用。
它可以用于相位调制、相位解调和相位同步等应用。
相位仪在数字通信系统中可以用来测量信号的相位差，从而确保数据的传输精度和稳定性。
2.4 电子工程领域在电子工程领域中，相位仪可以用来测量电子设备中的信号相位，例如振荡器、放大器和滤波器等。
相位仪还可以用于电子系统的相位校准和同步。
3. 相位仪的工作原理相位仪的工作原理基于两个波形之间的相位差。
下面是相位仪的工作原理的基本步骤：1.输入信号：将需要测量相位差的信号输入到相位仪中。
2.信号分频：相位仪会将输入信号进行适当的分频，使得信号频率在相位仪范围内。
3.参考信号：相位仪会产生一个参考信号，它与输入信号具有相同的频率。
4.相位比较：相位仪将输入信号和参考信号进行相位比较，得到两个波形之间的相位差。
5.相位测量：相位仪会将相位差转换为电压或数字信号，并进行相位测量。
6.结果显示：相位仪会将测量结果显示在屏幕上或通过接口输出。
4. 相位仪的优势和局限性相位仪具有以下优势：•高精度：相位仪可以精确测量信号的相位差，提供高精度的测量结果。
测绘中相位的名词解释
测绘中相位的名词解释相位，是测绘领域中非常重要的一个概念。
它在测绘数据的处理、测量仪器的精度评定以及导航系统的校准等方面起着至关重要的作用。
下面将从不同的角度解释相位的含义和其在测绘中的应用。
一、相位的物理意义在光学中，相位可以简单地理解为波源的相对位置和波峰波谷的分布。
从数学角度来看，相位是一种相对于原点的位移。
在测绘中，相位是指从一个固定的起点到达另一个点的偏移量。
二、相位的测量方法相位的测量方法有很多种，其中最常见的是全站仪测量法和相位差测量法。
全站仪是测绘中常用的一种测量仪器，它可以通过测量电子波的相位差来计算出两个测点之间的距离。
全站仪通过激光发射和接收装置测量光的相位差，然后通过计算机软件将相位差转换为距离差。
另一种常见的相位测量方法是相位差测量法。
该方法利用相干光源产生的相干干涉图案来测量两个点之间的相位差。
利用相位差测量法可以获得更高的测量精度。
三、相位在测绘数据处理中的应用在测绘数据处理中，相位的应用主要体现在两个方面，即相位差计算和相位解算。
相位差计算是指利用测量到的相位差来计算出两个测点之间的距离差。
通过测量相位差，可以实现高精度的距离测量，并且可以避免传统测量中由于测量仪器和观测环境的误差导致的不准确性。
相位解算是指根据测量到的相位差来还原出原始数据。
通常，测绘中的相位解算会涉及到很多的数学和物理知识，需要采用一些计算方法来求解相位信息。
相位解算的准确性直接影响到测图结果的精度。
四、相位在导航系统校准中的应用相位在导航系统中的应用主要体现在校准导航仪器的精度上。
很多导航系统（如全球定位系统）都会使用相位差测量的原理来进行精度校准。
在导航系统中，通过准确测量接收信号的相位差，可以确定信号的传播时间差，从而校正定位系统中的误差。
这种方法在地面测绘、船舶导航等领域具有广泛的应用。
总结：相位在测绘领域中是一个不可或缺的概念。
它不仅具有物理意义，而且在测绘数据处理和导航系统校准中起着重要的作用。
使用相位测量仪进行测量的方法和技巧
使用相位测量仪进行测量的方法和技巧引言：相位测量仪是一种用来测量信号相位差的仪器，它在电子、通信、光学等领域起着重要的作用。
准确的相位测量对于许多科学研究和工程应用都至关重要。
本文将介绍使用相位测量仪进行测量的方法和技巧。
一、选择合适的相位测量仪在选择相位测量仪之前，需要考虑测量的信号类型以及测量的精度要求。
不同的相位测量仪有着不同的测量范围和精度，因此要根据实际需求选择合适的仪器。
二、校准相位测量仪在进行相位测量之前，需要对相位测量仪进行校准，以确保测量结果的准确性。
校准过程中可以利用标准信号源来进行精确的校准，也可以利用已知相位差的信号进行校准。
校准的目的是减小仪器本身带来的误差，提高测量结果的可靠性。
三、选择合适的测量方法相位测量仪有多种测量方法，包括直接法、相差法和干涉法等。
在选择测量方法时，需要根据实际情况选择合适的方法。
直接法适用于相位差较小、频率较高的信号测量；相差法适用于频率较低的信号测量；干涉法适用于光学相位测量等。
四、减小外界干扰在进行相位测量时，外界的干扰会对测量结果产生影响。
为了减小外界干扰，可以采取以下措施：使用屏蔽器减少电磁干扰；保持测量环境静止，避免震动干扰；定期对测量系统进行维护，检查是否有损坏或老化的元件。
五、注意信号的频率范围不同的相位测量仪有不同的测量频率范围，因此在进行相位测量时需要注意信号的频率范围是否在仪器的测量范围之内。
如果信号的频率超过了仪器的测量范围，可能会导致测量结果不准确。
六、处理测量数据进行相位测量之后，需要对测量得到的数据进行处理和分析。
常见的处理方法包括拟合曲线、平均值计算等。
通过对测量数据的处理，可以得到更加准确和可靠的结果。
结论：相位测量仪作为一种重要的测量仪器，在科学研究和工程应用中有着广泛的应用。
选择合适的相位测量仪、校准仪器、选择合适的测量方法、减小外界干扰、注意信号的频率范围以及处理测量数据都是使用相位测量仪进行测量的重要方法和技巧。
数字式相位差测量方法及精度分析
Ｓ ｃｒ ｏ ｐ ｉ ｈ ａ ｕ ｎ ｙ ｔ ｍ ｓｇ ｖ ｎ，ａ ｄ ｔ ｅｓｇ ａ ｔ ｏｓ ａ ｅｉ ａｃ ｌ ｔｄ， ｔ ｅ ｈ ｈ ｏ ｅ ｉ ｌ ｏ ｕ ａ ｖ ｎ ｌ ｓ ｎ ｔ ｅ ｓｇ ａｓ ｎ ｔ ｅ ｍｅ ｓ ｒ ｇ ｓ ｓ ｅ ｉ ｉｅ ｎ ｈ ｉ ｎ ｌ ｏ ｎ ｉ ｒ ｔ ｓｃ ｌｕ ａ ｅ ｓ ｉ ｅ ｈ ｎ ｔｅｔｅ ｒｔ ａ ｃｒｃ ｃ ａ ｏ ｈ ｓ ｆ ｒ ｎ ｅ ｖ ．Ｔｈ ｃ ｕ ａ ｙ ｉ ａｓ ｅ ｆ ｙ ｔ ｅ ｓｍｕａ ｉｎ ｒｓ ｌ ｉｅ ｎ ｔ ｅｐ ｐ ｒ ｆ ａｅ ｄ ｆ ｅ ｃ ｉ ｄ ｒ ｅ ｐ ｉ ｅ ｅ ｓ ｉｄ ｅ ａ ｃ ｒｃ ｌ ｖ ｒ ｅ ｂ ｈ ｉ ｌ ｔ ｅ ｕ ｔ ｇｖ ｎ ｉ ｈ ａ ｅ ｓ ｏ ｉ ｄ ｉ ｏ ｓ
Ａｂ 喇 ｓ ：Ｂ ｍｐ ｏ ｉ ｇ ｔ ｅ ｎ ｗ ｍｅ ｓ ｒ ｍｅ ｔｉ ｆｒ ｔ ｎ － ａ ｅ ｏ ｈ ｓ ｉｆｒ ｎ ｅ ｍ￣ ｓ ｒｄ ｂ ｗｏ ｅｅｒ ｅｎｔ ａ ｅｎｎａ ｒ． ｙ ｅ ｌ ｙ ｎ ｈ ｅ ａ ｕ ｅ ｎ ｏ ｍａ ｉ － ｒ ｔ ｆ ａ ｅｄ ｆｅｅ ｃ ａ ｕ ｅ ｖ ｔ － １ａ ｎ ｏ ｐ ｎｔ ８
正 交 双 通 道 数 字 式 的相 位 差 测 量 方 法 。 通 过 对 信 号 频 谱 的 分 析 ， 算 了测 量 系统 输 出的 信 噪 比 ， 而 得 出 了 相 位 差 测 量 计 从
的理论精度 ， 随后进行仿真 分析验 证 了理 论精 度。理论分析和仿真实验证 明， 论文提 出的方法可以实现高精度 的相 位差
．
ｒｙ（ ｔｒ ｒｍ ｔｒ ， ａｓ ｅｏａｉｎ ｙｔｍ ｎｆ ｄｔｅ ｏｉｏ ｆ ｎ ｍ ｍｉｅｓ ｒ ｑ ｅ ｉ ｉｈｒ ｒ ｉｏ ． ｈ ａ ｉ ｅｆ ｏ ｅｅ） ａｐｓ ｖ ｃｔ ｓ ｓ ａ ｎ ｓ ｉ ｏ ｅ ｅ ｙｅ ｔ ｒ ｍｏｅ ｍ Ｈｙｗｔ ｈｇ ｅ ｅ ｓ ｎ Ｔ ｅ ｎ ｅ ｉ ｌ ｏｓ ｅ ｃ ｉ ｈ ｐ ｔｎ ｔ ｈ ｐｃｉ
光学测量中的相位差测量技术研究
光学测量中的相位差测量技术研究一、引言光学测量技术在制造业、医疗仪器、科研等领域中得到了广泛应用。
其中相位差测量技术是一种非常重要的技术手段。
随着科技的不断进步，相位差测量技术也得到了不断的升级和改进。
本文将通过介绍相位差测量技术的基本原理、常见的相位差测量方法以及光纤传感器等实用设备的相位差测量技术应用，来对相位差测量技术进行研究和探讨。
二、相位差测量技术的基本原理相位差测量技术是通过比较两个波之间的相位差来实现精确测量的一种技术方法。
在光学测量中，主要通过引入一些光学元件，对光波进行调制，使其频率比原来发生变化。
当两个波相遇时，可以通过测量它们之间的相位差来测量信号的变化。
在相位差测量中，一般采用干涉法来实现。
干涉法是利用光的波动性质，通过两束光线的干涉，使得两波之间的相位差能够转化为干涉条纹的形式。
根据干涉条纹的移动情况，可以确定两波之间的相位差大小。
三、相位差测量方法的分类根据光波的调制方式，相位差测量技术可以分为以下几种：1. 同步相位差测量方法同步相位差测量方法是指在相位差测量中，将两个频率相同的正弦波进行干涉测量，从而实现相位差测量。
这种方法测量速度较快，但对信号频率的稳定性有一定要求。
2. 扫频相位差测量方法扫频相位差测量方法是通过改变激光器的频率进行干涉测量，从而实现相位差的测量。
这种方法可以应用较广，但测量速度相对较慢。
3. 时域相位差测量方法时域相位差测量方法是指测量在时间范围内的信号变化，从而得到相位差的测量结果。
这种方法可以应用于测量低频信号，如心电图等。
四、相位差测量技术在光纤传感器中的应用光纤传感器是一种应用广泛的传感器，其测量原理是利用光的特性实现信号的测量。
其中相位差测量技术可以被广泛应用。
1. 微细位移测量微细位移测量是指测量物体在微动状态下的位移情况。
光纤传感器中，可以通过利用不同的干涉光束实现微细位移测量。
当目标发生微动时，干涉光束之间的相位差会发生变化，从而可以得到位移值。
信号相位差
信号相位差引言信号相位差是指两个信号之间在时间上的差异。
在电子通信领域中，对信号的相位差进行研究对于实现高质量的数据传输和通信效果至关重要。
相位差的大小和变化对信号的传输速率、误码率以及通信的稳定性都有重要影响。
本文将从信号相位差的基本概念、影响因素以及应用角度进行深入探讨。
信号相位差的定义信号相位差是指两个信号在相位上的差异。
相位是指信号在一个周期内相对于某一参考点的位置，通常用角度或时间表示。
相位差即表示两个信号的相对初始位置的差异。
影响信号相位差的因素1.信号源：–不同信号源产生的信号相位差可能会存在固有的差异，这与信号源的精度和稳定性有关。
–多个信号源同时作用在同一系统中时，由于信号源的不同特性，可能会引起信号相位差的变化。
2.传输介质：–在信号传输的过程中，传输介质的特性会对信号的相位进行改变，导致相位差的产生。
例如，光纤传输中由于光的折射会引起相位差的变化。
3.传输距离：–信号在传输过程中的距离会导致相位差的产生。
当信号传输的距离较远时，由于传输介质的不均匀性、延时等因素，信号的相位差会逐渐增大。
4.传输带宽：–信号的传输带宽影响了信号传输过程中的频率特性，从而对相位差产生影响。
较大的传输带宽能够更好地保持信号的相位一致性。
信号相位差的测量方法1.示波器法：–示波器是一种能够显示信号波形的测量仪器，可以通过测量两个信号的波形并对比波形的相位差来计算信号的相位差。
2.相位测量仪法：–相位测量仪是一种专门用于测量信号相位差的设备。
它通常通过取样信号并计算相位差来实现对信号相位的测量。
3.干涉法：–干涉法利用干涉现象来测量信号的相位差。
通过观察干涉条纹的变化，并根据干涉现象的原理计算信号相位差。
信号相位差的应用1.通信系统：–在通信系统中，信号相位差的控制对于实现高速、高质量的数据传输至关重要。
通过减小信号相位差，并保持在规定范围内，可以提高通信系统的性能。
2.光学测量：–在光学测量领域，信号相位差的测量可以用于测量物体的形状、表面粗糙度、折射率等参数。
数字相位计介绍
数字相位计介绍数字相位计是利⽤数字信号处理技术显⽰频信号之间相位差，数字相位计具有具有读数⽅便、精度⾼、测量速度快，能有效地运⽤于信号参数的进⾏⾼精度测量,可实现复杂测量算法提供保证。
相位计是测量相位差的仪器,数字式相位测量仪就是专门测量低频信号的相位差，⼀般频率是100Hz以内的正弦频率信号，⾼精度相位计⼀般是指测量精度特别⾼，⼀般测量精度在0.2度以内，⽽相位差则是研究两个相同频率交流信号之间关系的重要指标,相位差的测量在⾃动控制以及通讯电⼦等领域有着⾮常⼴泛的应⽤。
随着科技的发展，各领域迫切的需要⾼精度⾼性能的相位测量系统，尤其在⼀些特殊⾏业或领域，必须依靠数字相位计进⾏测量，由此可见对⼈们对数字相位计的研究和相位测量系统的设计刻不容缓。
相位测量主要采⽤三种技术⽅法归纳如下：基于电路测相技术，基于数字信号处理测相技术和基于虚拟仪表侧向技术。
数字式相位测量仪⽅法是将输⼊的两路信号经过某种处理将其变成⽅波，再通过⽐较这2路⽅波计算出相位差脉宽，最后通过⽤⾼频脉冲填充相位差，这个过程就实现了相位差的测量。
⽬前数字相位计的发展研究已在多领域得到重视,并提出了很多⾼精度的测量算法。
现在就SYN5607型相位计⽽⾔其测量精度⾼,⼯作稳定,可以⽤于实际⼯程测量中。
SYN5607型相位计主要有下列技术指标:输⼊阻抗:1MΩ。
相位范围：0° to 360° or ±180°相位测量物模糊测相的范围。
频率范围：10Hz ～20KHz相位测量能够保证测量精确度的频率范围。
幅度范围：0.5Vrms ～100Vrms相位测量幅度范围。
相位测量精度：±0.1°相位测量的实际值与理论值的偏离程度。
相位分辨率:0.01°相位测量甭管分辨的最⼩相位单位。
频率测量精度:2E-6相位测量频率值的测量精度。
SYN5607型相位计，测量精度⾼稳定性好，可对对正弦/三⾓/梯形波/⽅波的相位差进⾏精密测量，主要应⽤于相控雷达阵、⽆线电导航系统、⾃动控制系统的测距和定位、⽔深测量、电磁波测量、电⼒系统的相位检测装置、激光测量等。
相位差测量
第3章 信号发生器
可变相移器的改进: 前一页的RC相移器(图6.5-2)—最大调节度为0°~90° 改进一:下图(a):变压器式相移器--最大调节度为0°~180° ----但缺点:变压器体积大,能耗也大. 改进二:下图(b): RC+V(晶体管)相移器 特点:∵晶体管c极与 e极电压相移180°∴将RC接到ce极间
1。差接式相位检波器 2。平衡式相位检波器
第3章 信号发生器
1。差接式相位检波器（电路）
电路特点：元件参数严格对称：R1＝R2;C1=C2; 测量条件：U1>>U2>1V; （信号1幅度>>信号2幅度）
R1C1、R2C2、R3C3 >>T（时间常数>> 被测信号周期）
u 工作原理：AB两点电压： AE = u1+u2(为两信号矢量相加) EB两点电压：uEB = u1-u2(为两信号矢量相减) F点电压： uF = －u2＋U2mcos φ 经滤波除去u2后uF0 = U2mcos φ
经滤波除去第二项高频成份后 i=4a2U1mU2mcosφ ----只剩下与相差有关的项。 （与输入频率的项已不存在）
第3章 信号发生器
6. 5 零示法测量相位差
零示法又称比较法。 方法：通过精密移相器的相移值与被测相移值作比较来确 定被测信号间的相位差。
测量时:调节可变相移器进行移相, 当 平衡时:u1的相位= u2的相位; 指示器指示=0; 则: u1 u2的相位差=可变相移器的相移值.
第3章 信号发生器
一。直接比较法
如图所示为一双踪示波器测量信号时屏幕显示的图像。已知两被测正弦波信号的频 率相同。示波器 置于1V档， 置于1s 档。求：⑴两正弦波信号的幅度频率。⑵ 两信号的相位差。
