快速门变频器使用说明书(中文)
ACVF门机变频器调试使用说明(中文版)
安全注意事项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。
本说明书有关安全注意事项的等级分为“注意”和“危险”两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。
：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。
1．确认及安装注意●受损的变频器和零部件不全的变频器，切勿安装。
●请安装在金属等不易燃烧的材料上，以免发生火灾。
●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。
●请确定已安装牢靠。
否则，可能会掉下来砸伤人。
2．布线注意●请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进行耐电压试验。
●请勿将电源接到输出U、V、W端子上。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。
●非专业电气工程人员，请勿进行接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。
●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。
目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------23．接线------------------------------------------------------------------------------------------43— 1 变频器接线图---------------------------------------------------------------------4 3— 2 控制器接线--------------------------------------------------------------------------54．操作-------------------------------------------------------------------------------------------64— 1 各按键功能及指示-----------------------------------------------------------------64— 2 基本操作-----------------------------------------------------------------------------7 4— 3 系统参数-----------------------------------------------------------------------------75．其它参数------------------------------------------------------------------------------------10 5— 1 相关技术参数-----------------------------------------------------------------------10 5— 2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------117．故障处理-------------------------------------------------------------------------------------1 38、其它---------------------------------------------------------------------------------------------138— 1 废物处理------------------------------------------------------------------------------13 8— 2 咨询修理------------------------------------------------------------------------------139、附页---------------------------------------------------------------------------------------------14附页1：门机安装注意事项-----------------------------------------------------------------14附页2：双折门机直梁安装示意图--------------------------------------------------------15附页3；轿顶安装示意图--------------------------------------------------------------------161、前言1-1●标牌内容2、外观和各部分的名称3、接线3-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。

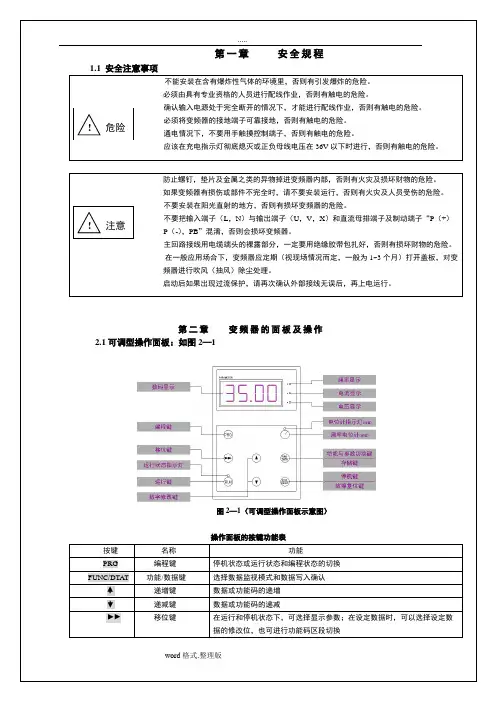

TD3200门机变频器说明书
第一章安全规程1.1 安全注意事项不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。
必须由具有专业资格的人员进行配线作业，否则有触电的危险。
确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电的危险。
必须将变频器的接地端子可靠接地，否则有触电的危险。
!危险通电情况下，不要用手触摸控制端子，否则有触电的危险。
应该在充电指示灯彻底熄灭或正负母线电压在36V以下时进行，否则有触电的危险。
防止螺钉，垫片及金属之类的异物掉进变频器部，否则有火灾及损坏财物的危险。
如果变频器有损伤或部件不完全时，请不要安装运行，否则有火灾及人员受伤的危险。
不要安装在直射的地方，否则有损坏变频器的危险。
不要把输入端子（L，N）与输出端子（U，V，X）和直流母排端子及制动端子“P（+）!注意P（-），PB”混淆，否则会损坏变频器。
主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。
在一般应用场合下，变频器应定期（视现场情况而定，一般为1~3个月）打开盖板，对变频器进行吹风（抽风）除尘处理。
启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。
第二章变频器的面板及操作2.1可调型操作面板：如图2—1图2—1（可调型操作面板示意图）操作面板的按键功能表按键名称功能PRG 编程键停机状态或运行状态和编程状态的切换FUNC/DTAT 功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换RUN 运行键面板控制下，用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下，RUN键和键同时按下执行开门运行，RUN键和键同时按下执行关门运行。
通用变频器的面板操作模式下，RUN键和键同时按下执行正转，RUN键和键同时按下执行反转。
变频门机调试说明书松下变频器中文
变频门机调试说明书松下变频器中文目录第一、变频器接线、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 1 第二、变频器调试、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 3 第三、功能参数表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 11 第四、故障监控表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 15日期:2007-05-18版本:第A版第二部分变频器调试修改:第0次第二、变频器调试操作说明:为使门机完成自学习及正常运行,需适当改变一些参数值。
修改参数的基本操作如下:按“MODE”键会循环出现Fr,dr,n及P菜单,d菜单在P菜单后。
进入P菜单后,按“▲”键,P菜单的参数项增加,达到P79后再按“▲”键就进入d菜单,按“▼”键可返回P菜单。
进入指定菜单项,按“SET”键,再根据情况按“▲”或“▼”键,可改变该参数值,改完后按“SET”键参数值就修改完毕并返回该参数的下一项。
注:P08与P09的值不能在线修改,须按下“STOP”键后方可修改。
一:磁开关控制方式1检查线路,请参考图1-2接线图仔细查瞧变频器信号就是否接错。
2 确认电机正反转:2、1 按“MODE”键出现Fr菜单,设置Fr为3。
2、2 进入P级菜单,设置P08=1,P09=0。
然后按“MODE”键返回原始界面(OOO)。
2、3 先按▲,再按ＲＵＮ,确认门在开动作;然后按下▼,再按ＲＵＮ确认门在关动作。
若门不动作或动作太缓慢,需按“STOP”键返回原始界面(OOO),再进入P级菜单把P05的值增大到20左右(力矩提升)。
若门运行方向相反,则改变电机U,V,W中的任意两相。
2、4 确认电机转向正确后按“STOP”键,返回原始界面(OOO)。
3 模式设定:请参考表2-1,表2-2。
4 进入P级菜单,设置P43的值为3(有编码器)、27(无编码器)。
快速门变频器使用说明书(中文)
目录1 前言 (1)2 安全使用注意事项 (2)3 键盘面板操作 (3)4 快速调试 (4)4. 1 使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3使用增量式编码器 (6)5 功能参数说明 (7)5.1基础功能 (7)5.2速度调节 (8)5.3编码器模式 (9)5.4运行时间及保护 (10)5.5 V/F 曲线、开关量输出 (11)5.6通讯 (12)5.7通用型变频器模式 (12)6 故障信息及排除........................................... (13)7 电气接线图................................................... 1 51 前言感谢您选用多功能、高性能的研和C102双核（双CPU快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点：1 、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片；双CPU。
3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/ 自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码，方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一，高度集成。
2 安全使用注意事项1、实施配线前，请务必关闭电源。
2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
3、运转时，请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
ZKC01门机变频器简易版使用说明书(中文自学习补充说明)
ZKC01型VVVF 门机控制器简易版使用手册(开关模式与编码器模式)目录1.注意事项 (2)2.端子名称和线号 (2)3.按键名称和基本操作 (2)4.接线图 (3)5.开关模式开关门曲线说明 (4)6.编码器模式开关门曲线说明 (7)7.基本调试1 (9)8.基本调试2 (9)9.功能参数表 (11)10．监控和故障显示 (15)1注意事项1．1必须由具有专业资格的人员才能对控制器进行调试、维修和检查。
操作前请仔细阅该使用手册。
1．2确认输入电源处于完全断开的情况下，才能进行配线作业。
1．3不要把输入端子（L，N）与输出端子（U，V，W）混淆,否则会损坏控制器。
1．4将控制器的接线地端子可靠接地，否则有触电危险。
1．5通电情况下，不要用手触摸控制端子，否则有触电危险。
1．6在充电指示灯彻底熄灭或正负母线电压在36V以下进行，否则有触电的危险。
1．7防止锣钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财务的危险。
1．8主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险。
1．9请选择4个开关模式或编码器模式中的一种模式进行接线。
如采用4个开关模式需设定P43的参数值，即设定输入开关信号的逻辑值。
2 端子名称和功能说明端子名称端子功能说明L/N/接地单相交流电源输入端子U/V/W/接地电机接线端子8 开关门输入公共端（COM1）1 开门命令常开输入（NO）2 关门命令常开输入（NO）3 开门到位常开/常闭输入（NO/NC）4 关门到位常开/常闭输入（NO/NC）5 光幕命令常开输入（NO）6 开门换速常开/常闭输入（NO/NC）7 关门换速常开/常闭输入（NO/NC）9 编码器电源0V DC10 编码器A相信号11 编码器B相信号12 编码器电源+12V DCC1 开到位输出公共端（COM）B1 开门到位常闭输出（NC）A1 开门到位常开输出（NO）C2 关到位输出公共端（COM）B2 关门到位常闭输出（NC）A2 关门到位常开输出（NO）C3 故障输出公共端（COM3）B3 故障常闭输出（NC）A3 故障常开输出（NO）注：控制端子第1-7号端子请连接无电压接电信号或开路集电极信号。
TD3200门机变频器说明书
图2—1（可调型操作面板示意图）操作面板的按键功能表名称功能编程键停机状态或运行状态和编程状态的切换功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位，也可进行功能码区段切换”的固定螺钉上图5—2（距离控制示意图）距离控制除需要设置和调整F010至F040之间的运行曲线参数外，还需设置F044至F052之间的距离控制参数。
在距离控制前必须进行门宽自学习，距离控制的速度曲线可以用以下图5—3和图5—4来说明。
图5—3（距离控制开门运行曲线示意图）距离控制开门过程说明：当开门命令有效时，门机以开门启动力矩（F010）启动，按照开门启动加速时间（F011）加速到开门启动低速F012），在开门低速段恒速运行。
从开门运行的开始时刻计时，计时达到开门启动低速保持时间（F52）后，门机切换到开门频率高速（运行，按照开门加速时间（F015）加速，加速结束后在开门高速段恒速运行。
当开门过程的脉冲计数大于等于F049×门宽后，门机以开门结束低速（F021）为目标速度，以开门减速时间）减速，减速结束后，在开门结束低速段恒速运行。
当开门过程的脉冲计数大于等于F051×门宽后，根据参数F105＝0的设定，输出开门到位信号，门机继续以开门结束低速爬行，同时判断门机输出力矩，力矩大于等于切换力矩（F023）后，门机进行开门力矩保持状态，图5—4（距离控制关门运行曲线示意图）距离控制关门过程说明：当关门命令有效时，门机以关门启动力矩（F027）启动，按照关门启动加速时间（F028F029），在关门低速段恒速运行。
从关门运行的开始时刻计时，计时达到关门启动低速保持时间（F030）后，门机切换到关门频率高速运行，按照关门加速时间（F032）加速，加速结束后在关门高速段恒速运行。
当关门过程的脉冲计数大于等于F050×门宽后，门机以关门结束低速（F038）为目标速度，以关门减速时）减速，减速结束后，在关门结束低速段恒速运行。
快速门变频器使用说明书(中文)
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一，高度集成。
2安全使用注意事项
1、实施配线前，请务必关闭电源。
2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十 分危险，请勿触摸内部电路及零部件。
3、运转时，请勿检查电路板上零部件及信号。
4、报警复位：
断电后，再上电按
OFF复位。
4、快速调试
4.1、使用机械限位开关：
变频器出厂值为机械限位开关模式(C31.05=1),安装后即可使用。
根据需要调整以下参数:
序 号
参数
号
功能说明
备注
1
C31.0
5
选择控制模式
C31.05=1
2
C31.0
0
下降延时时间设定
出厂值5(5S)
3
C31.0
1
上升低速运行时间
3.6移除G和X4短接线，可以进行正常的开门/关门操作
可能要调整的参数如下:
序号
参数号
功能说明
备注
1
C31.05
选择控制模式
:C31.05=3
2
C31.08
X6端子功能
出厂值0
3
C31.18
半开/全开延时选择
出厂值：1
4
C31.00
下降延时时间设定
:出厂值5(5S)
5
C31.02
上升高速频率设定
出厂值：50HZ
6
C31.06
下降高速频率设定
出厂值:35HZ
注:门关闭时光电开关无效的接线----X5、G
4.3使用增量式编码器
ACVF门机变频器调试说明书(中文版)
1．确认及安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。
● 请安装在金属等不易燃烧的材料上，以免发生火灾。
● 安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。
● 请确定已安装牢靠。
否则，可能会掉下来砸伤人。
2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进行耐电压试验。
● 请勿将电源接到输出U 、V 、W 端子上。
安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。
本说明书有关安全注意事项的等级分为“注意”和“危险”两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。
：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。
●非专业电气工程人员，请勿进行接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。
●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。
目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------116-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14附页1：门机安装注意事项-----------------------------------------------------------------14附页2：双折门机直梁安装示意图--------------------------------------------------------15附页3；轿顶安装示意图--------------------------------------------------------------------161-1●标牌内容TYPE：ACVF003CSOURCE：1φ200-240V 50/60HzOUTPUT：0.5KVA 1.5SER.NO.：03AA-0888额定输出电流2、外观和各部分的名称额定输入电流型号生产号（例如0888，08893-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1前言 (1)
2安全使用注意事项 (2)
3键盘面板操作 (3)
4快速调试 (4)
4.1使用机械限位开关 (4)
4.2 使用绝对值编码器 (5)
4.3 使用增量式编码器 (6)
5功能参数说明 (7)
5.1 基础功能 (7)
5.2 速度调节 (8)
5.3 编码器模式 (9)
5.4 运行时间及保护 (10)
5.5 V/F曲线、开关量输出 (11)
5.6 通讯 (12)
5.7 通用型变频器模式 (12)
6故障信息及排除 (13)
7电气接线图 (15)
1 前言
感谢您选用多功能、高性能的研和C102双核(双CPU）快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点：
1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片；双CPU。
3、体积更小，功能更强；380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码，方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一，高度集成。
2 安全使用注意事项
1、实施配线前，请务必关闭电源。
2、切断交流电源后，指示灯未熄灭前，表示变频器内部仍有高压，十分危险，请勿触摸内部电路及零部件。
3、运转时，请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
6、请确认将电机及变频器正确接地，以确保安全。
7、请确保主回路端子配线正确，电源输入、电机输出接线正确，否则，将造成变频器的损坏报废。
8、送电前请盖好电箱门，以防触电，造成人身伤害。
请详细阅读本使用说明书，以便正确安装使用，充分发挥其功能，并确保安全。
请永久保存此说明书，以便日后保养、维护、检修时使用。
为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
您在安装、运转、检查变频器时的安全防范事项，请您务必遵守，使变频器使用更加安全。
若有疑虑，请联络本司或代理商，专业人员乐于为您服务。
本机器、控制软件、说明书如有升级变动，恕不另行通知。
3键盘面板操作
1、修改参数：
1.1 MENU菜单键：按菜单键（MENU）进入参数表。
1.2 三角键：按三角键跳到需要更改的位。
1.3 +/-旋转及确认键：当选中需要更改的参数时，通过按旋转的中心进入，然后通过顺时针/逆时针旋转进行加减数值，更改完成后按旋转的中心进行确认。
2、显示频率、电流、编码器数值：
按MENU菜单键、三角键显示切换。
3、外部输入信号指示：
显示面板的6个指示灯为输入信号指示用。
外部输入信号接通时对应指示灯亮。
方便检修。
4、报警复位：
断电后，再上电按OFF复位。
4、快速调试
4.1、使用机械限位开关：
变频器出厂值为机械限位开关模式（C31.05=1），安装后即可使用。
注:门关闭时光电开关无效的接线----X5、X0
4.2 使用绝对值编码器
2、使用绝对值编码器：
2.1 变频器控制模式改为绝对值编码器模式（C31.05=2），把编码器连接好。
（如未连接，变频器会出现 A.LC报警提示）。
2.2 确定编码器安装位置。
左侧设定C31.06=1。
右侧设定C31.06=0。
（注：绝对值编码器安装在减速机上为例。
）
2.3 短接端子上的G和X4，进行下限及上限的位置设定。
2.4 下限设定：点动下降，调整门到下限位置。
按下急停按钮，按住下降按钮2秒。
变频器出现AT0提示，下限设定完毕。
2.5 上限设定：点动上升，调整门到上限位置。
按下急停按钮，按住上升按钮2秒。
变频器出现AT0提示，上限设定完毕。
（如需要半开/全开功能，设置C31.08=1。
在“手动”设置半开上限，在“自动”设置全开上限，操作方法相同）。
2.6 移除G和X4短接线，可以进行正常的开门/关门操作。
注:门关闭时光电开关无效的接线----X5、G
4.3 使用增量式编码器
3.1 变频器控制模式改为增量式编码器模式（C31.05=3），将编码器信号接入变频器的A、B端，G、GND用线短接。
3.2 短接端子上的G和X4，进行下限及上限的位置设定。
3.3 确定编码器安装在左侧或右侧时的接线。
观察编码器参数C31.28数据，上升时数值应增加。
如相反请把编码器的A相及B相接线调换。
3.4 下限设定：点动下降，调整门到下限位置。
按下急停按钮，按住下降按钮2秒。
变频器出现AT0提示，下限设定完毕。
3.5 上限设定：点动上升，调整门到上限位置。
按下急停按钮，按住上升按钮2秒。
变频器出现AT0提示，上限设定完毕。
（如需要半开/全开功能，设置C31.08=1。
在“手动”设置半开上限，在“自动”设置全开上限，操作方法相同）。
3.6 移除G和X4短接线，可以进行正常的开门/关门操作
注: 1、门关闭时光电开关无效的接线----X5、G
2、如选用增量式编码器。
编码器请用24V隔离电源。
五、功能参数说明
参数[单位]
范围
基础功能默认值
C31.00 [s]
0-9999 下降延时时间设定
说明：在自动状态下，C31.00决定
门延时下降的时间，门将在设定的延
时时间后下降；如果C31.00=9999，
则门将停在上限位置且不再下降。
5
C31.01 [s]
0.0-10.0
上升低速运行时间（行程模式） 1.0 C31.02 [s]
0.0-10.0
下降低速运行时间（行程模式） 1.0
C31.03 A、B、
X1、
X4、X5 输入端口状态监视1
说明：此参数用来监视外部输入端口
的状态，“1”为接通,“0”为关断。
A B X1 X4 X5
*
C31.04 *、X6、
X0、
X2、X3 输入端口状态监视2
说明：此参数用来监视外部输入端口
的状态，“1”为接通,“0”为关断。
* X6 X0 X2 X3
*
C31.05 0,1,2,3 选择控制模式
0:通用型标准模式
1:行程开关模式
2:绝对值编码器模式
3:增量式编码器模式
1
C31.06 0,1 绝对值编码器安装位置
0:右侧
1:左侧
C31.07 0,1 变频器扩展参数模式
说明：当C31.07=1时,C31. XX以外
1
通用型变频器模式：C31.05=0
C5.10=8，C5.11=11，C5.12=15，C5.13=16，C5.40[1]=24，
W-8,Y0-4,X2-Y2,X3-Y3,X1-Y4,X5-Y3,G-SD
设置完毕后断电复位。
六、故障信息及排除
变频器具有卓越的保护功能，包括:过载、相间短路、对地短路、欠压、过热、过流等。
当变频器发生保护时，请按下表所示信息，查明原因。
处理完毕后，再开始执行运转操作。
故障列表：
时间过长保护电机。
按下急停复位
七、电气接线图
附图：双门互锁自动开门功能接线图
前门
后门
外装雷达或地磁
注：选择本功能时,变频器上的KA要接线至端子上的G。
参数C05.40[0]设为115。
