气举排水采气工艺作法
用高压气源气举排水采气
用高压气源气举排水采气摘要地层的压力不断下降，单井产能逐渐衰竭，各气井的携液能力都在逐渐下降。
井筒内积液会不断增加，不断增高的液柱对产气层的回压也不断增加。
如果我们不及时把井筒内的积液顺利排出去，静液柱将会把气层压死，造成气井停产。
关键词井筒；高压气源；气举随着文23气田开发进入中后期，地层的压力不断下降，单井产能逐渐衰竭，各气井的携液能力都在逐渐下降。
井筒内积液会不断增加，不断增高的液柱对产气层的回压也不断增加。
如果我们不及时把井筒内的积液顺利排出去，静液柱将会把气层压死，造成气井停产。
怎样才能及时把井筒液体排出去？这里介绍一种用高压气源气举排液的方法。
文69-1-2-3井、东块文108井、文108-2井、文108-5井、文23-17井都用此办法让其停产后顺利复活。
气举排水采气——利用天然气的压能来排除井内的液体，从而把天然气采出地面的采气方法。
按排水装置原理不同分为：气举阀排水柱塞间歇排水1 气举阀的气举排水1.1 条件：1）高压气源；2）油管管柱上不安装气举阀；3）高压气的压力与液柱的高度相匹配。
1.2 原理：无气举阀的气举排水采气是利用高压气源从套管（油管）注入高压气，让井筒积液经过喇叭口，从油管（油套环空）排出，从而达到排液复产目的。
1.3 操作：（1）尽量选择压力高、产量高的井作为高压气源井给积液井注气。
（2）在井口设置放喷罐，连接好相应的放喷流程，可套注油放、油注套放，或二者均可（但井口三种流程互不相同）。
（3）开始注气时，可把注气压力调到最高值，注气约10-30分钟，井口出液。
这种要把注气压力和注气量逐步调低，使注气压力和注气量与井口排液达到一个动态平衡，即平稳注气连续带液。
若井口只出气不出液，降低注气压力；若井口气液同出，则是动态平衡；若井口气液都不出则升高注气压力。
（4）当出液达20-30方则可停注1小时，观察井口是否能连续出气带液。
若能则井活，若停注后，不出气带液则继续注气排液[1]。
电潜泵_气举组合排水采气工艺设计方法研究
科技论坛电潜泵-气举组合排水采气工艺设计方法研究陈维1刘竟成2（1、西南石油大学，四川南充6370002、重庆科技学院，重庆404100）1概述电潜泵作为一种经济有效的人工举升方法，近年来用于产水气藏的强排取得了一些成功的经验。
但常规的电潜泵排水采气工艺，其生产方式为油管排水、套管产气，对于大水量高气水比气井，其自身气的能量未能得到充分利用。
电潜泵-气举组合排水采气工艺提出，在电潜泵上部油管柱安装气举阀，将气体引入电泵上部油管柱，减小液柱压力，节约电泵投资及运行成本。
组合排水采气工艺由于采用两套子系统同时工作，具有单一举升系统所不具备的独特优势，主要表现在以下几个方面：其子系统的启动压力、运行功率明显较单一举升系统低，可根据现场情况选用最经济的组合，使井下设备的选择范围更广；当某一子系统失效时，另一子系统可以较小的产量维持生产直至整个系统恢复；由于组合灵活，可通过调整子系统的运行功率，使系统在最佳状态下工作，防止系统过载[1-3]。
2组合举升原理电潜泵-气举组合排水采气系统是通过电潜泵子系统和气举子系统两级组合实现的。
其管柱结构如图1所示，主要包括电潜泵子系统、气举子系统两部分。
气体由油套环空经工作阀进入电潜泵上部油管。
根据气井地层气水比与采气经济性评价结果决定采用外部注入气气举或采用伴生气气举。
电潜泵需保持一定的沉没深度，以保证电潜泵安全运行。
注气工作阀位于动液面上部，确保液体不过阀，保证气举阀长效安全工作。
地层水经电潜泵加压进入油管；地层气和注入气经油套环空至工作阀注入油管，与油管内的地层水混合形成气水两相管流，将地层水举升至地面。
组合举升中，电潜泵作为一级举升系统，气举作为二级举升系统。
由于气举降低了电潜泵上部油管流体压力梯度，因而降低了设计中电潜泵出口压力，相当于减小了电潜泵的泵挂深度。
采用组合举升系统设计后，设计电潜泵出口压力降低值，对应的表示了组合举升系统中，气举举升子系统所减小的水力压头。
气举、排泡
气举排水采气工艺
一、 气举排水采气的基本原理 一口水淹气井，即生产压差为0（PRPwf=0）。在井下油管中的静液面—油管鞋之 间，选择一个注气点安装一个气举阀，向套管 内注入高压气（正举。反举时由油管注气）， 高压气通过气举阀进入油管，气化油管内的液 体，使注气点以上的气液比（或称总气液比） 增高，压力梯度大大减小，从而使气井的井底 流压Pwf小于地层压力PR。这样，产层的气和 水就能连续的流至井底，并流出井口。达到使 气井复活，实现人工举升排水采气。
1.起泡能力：在一个量筒中加入定 量的水和起泡剂，再用一定量的气体 搅动，产生泡沫后，测量泡沫的高度， 以此来测量起泡剂的起泡能力。
2. 泡沫的携水能力：水变成泡沫后，泡沫的 水膜越厚，单位体积的泡沫含水量越高，泡沫的 携水能力越强。将一定体积的泡沫置于量筒中， 消泡后，测量水的体积，来对比不同泡沫剂的携 水能力。 3. 泡沫的稳定性：泡沫在井底形成后，从 井底到井口的行程有2-3千米，经历数十分钟，因 而，泡沫的稳定时间越长，排水能力越强；泡沫 的稳定性越差，泡沫在中途破裂又变成水而退回 井下，达不到排水的目的。在量筒内生成泡沫后， 经过几分钟后，再测量泡沫的高度，剩余的泡沫 高度越高，稳定性越好，反之则差，以此来对比 不同泡沫剂的稳定性。
二、气举采气工艺的分类 (一）按注气的方式分类（图5-6） 1.正举：套管注气，适用于产水量 ＜100m3/d的气井。 2. 反举：油管注气，适用于产水量 ＞100m3/d的气井，以减小流动阻力。
（二）按气举井管串结构分类 1.开式气举：油管除增加气举阀外，无其他变化。 适用于地层压力较高的水淹井，也叫常规气举。 2、半闭式气举：下封隔器（正举）或将油管底 部封堵（反举）使注气空间与井底产层隔开。适用于 地层压力较低的水淹井，防止注气压力高于地层压力 时，把气注入产层而使油管内的水排不出来。 3、全闭式气举：套管内下封隔器；油管鞋安一 个单流阀，气和水可以进入油管，油管中的水不能退 回井底。当油管内的水举出后，油管内流压小于地层 压力时，单流阀打开，气水进入油管被连续举出井口。 适用于地层压力更低的水淹井。 4、喷射式气举
采气工程排水采气工艺
30g dm gW 2
10
第二节 优选管柱排水采气
油管鞋处液滴的沉降速度（滞止速度）为：
l g 2 W 40g 2 g
1
4
11
第二节 优选管柱排水采气
（3）气井连续排液的条件
为了确保气井连续排液，气体临界流速须为滞止速度 的1.2倍，即： 实验与经验
15
1
1
第二节 优选管柱排水采气
四、影响气井举升能力的因素
2.油管尺寸 气井连续排液的流量与管柱直径的平方成正比，自 喷管柱直径越大，气井连续排液所需临界流量也就越大； 反之亦然。因此，小直径油管具有较大举升能力，这就 是小油管法排水采气工艺的基本原理。
1 Gpwfp 1 2 Qkp 0.648(GZT ) (10553 34158 ) 4 p wfp d i2 ZT 1 2
26
第三节 泡沫排水采气 三、工艺技术界限与条件
⒈ 优选泡排气速 试验表明：气速大致在 1～3m/s范围内不利于泡排。 因此控制合适的气速，可获 得最佳的助排效果。
气流速度对泡沫排水的影响 27
第三节 泡沫排水采气
⒉ 最易泡排的流态 环雾流：气井自身能量充足，带水生产稳定，不需要采用助采 措施。
（1）关键：确定气井的产量，满足连续排液的临界流动条件。
① 在气水产量较大时，流动摩阻损失是主要矛盾，宜优选较大 尺寸油管生产。但要保证油管鞋处的对比流速 Vr≥1。
② 在气水产量较小时，流动滑脱损失是主要矛盾，宜优选小尺 寸油管生产，以确保油管鞋处的对比流速Vr≥1。
（2）油管设计必须进行强度校核，对于深井可采用复合油管 柱，并按等抗拉强度计算进行组合。
29
第三节 泡沫排水采气
柱塞气举排水采气工艺技术应用研究
一、柱塞气举排水采气技术概述随着气井采出程度的提高，采水量不断增多，水气比上升，由于排水不彻底，影响到气井的正常生产，因此，必须采取有效的排水采气的措施，才能解除井下积水的影响，保持气井的正常生产能力。
柱塞气举排水采气装置的设计，使其在井下的管柱上安装若干个气举阀，通过控制气举阀的开关，推动柱塞上下往复运行，将井内的积液带动地面上来，解除积液对气井生产的影响。
柱塞气举装置由地面部分和井下部分组成，地面设置防喷管，能够捕捉柱塞。
地面的控制装置主要控制薄膜气举阀和柱塞，井底有坐落器，能够限制柱塞的位置。
关键的设备就是柱塞，通过柱塞的行程，实现排水采气的效果。
柱塞气举排水采气技术的应用，属于间歇式的排水采气的方式，利用气井本身气体的能量，将柱塞作为气体和液体的界面，降低液体的滑脱损失，将井下的积液带到地面上来，解决积液对气井生产的影响。
利用气体的膨胀能量，提高柱塞举升的效率，降低动力的消耗，节约气井排水采气的成本，达到气井生产的技术要求。
二、柱塞气举排水采气技术应用1.柱塞气举排水采气的工艺要求柱塞气举排水采气过程中，利用井筒内气体的膨胀能量，将积液随同柱塞的运动，将其携带到地面上来。
保持油管内壁的畅通，应用通井规达到通井的效果，保持井筒的畅通，才能通过柱塞的气举实现积液的排除效果。
气井本身具有一定的产量，需要利用气体的能量，而没有产气量的井筒，应用柱塞气举的效果会变差。
在气井的井筒底部具有一定液位的井下积液，井底清洁，没有机械杂质的影响，才能实施柱塞气举的排水采气技术措施。
2.柱塞气举排水采气技术的进展将柱塞举升系统与自控系统结合起来，实现气井排水采气技术的自动化。
将柱塞的气举和在油管中的运动进行自动控制，实现数字化的管理，提高气井排水采气的自动化程度，适应气田开发的信息化。
设计开井和关井的延时程序，传递设置好的模式信号，接收由到位传感器传递的柱塞达到地面的信号，气动阀控制井的开和关，防止柱塞发生冲击。

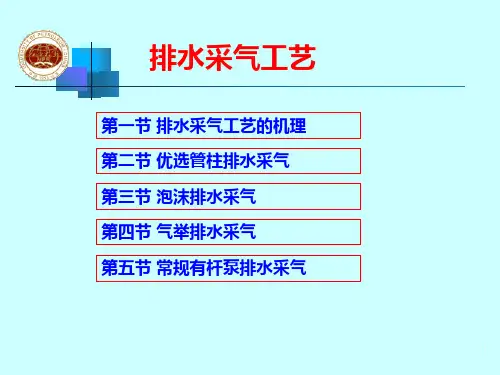

排水采气工艺
第一节 排水采气工艺的机理
第二节 优选管柱排水采气
第三节 泡沫排水采气
第四节 气举排水采气
第五节 常规有杆泵排水采气
1
引
言
无水气藏：是指产气层中无边底水和层间水的气藏 （也包括边底水不活跃的气藏）。 驱动方式：天然气弹性能量，进行消耗式开采。 有水气藏除少数气井投产时就产地层水外，多数气 井是在气藏开发的中后期，由于气水界面上升，或 采气压差过大引起底水推进后才产地层水。
⑴ 优选管柱排水采气 ⑵ 泡沫排水采气
⑶ 气举排水采气 ⑷ 活塞气举排水采气 ⑸ 常规有杆泵排水采气 ⑹ 电潜泵排水采气 ⑺ 射流泵排水采气
4
评价依据： 气藏的地质特征 产水井的生产状态 经济投入情况
第二节 优选管柱排水采气 我国已开发的气田，大多数属于低孔低渗 的弱弹性水驱气田。
实践证明：气井的积液对气井特别是中后期低压 气井的生产和寿命影响极大。只有气井产层的流入和 油管产出的工作相互协调，才能把地层的产出液完全
连续排出井口，获得较高的采气速度和采收率。
5
第二节 优选管柱排水采气 一、工艺原理
井口有足够 的压能
气 水
气流流速必须达 到连续排液的临 界流速
关键：优选气井合理管柱
目标：使气井正常生产，延长气井的自喷采气期。
6
第三节 泡沫排水采气
泡沫排水采气：
从井口向井底注入某种能够遇水起泡的表面活性剂（称
为泡沫助采剂），井底积水与起泡剂接触后，借助天然气流
13
第五节 常规有杆泵排水采气
常规有杆泵排水采气与有杆泵采油有明显区别： （1）气井产出腐蚀性流体；
（2）地层水矿化度高；
（3）气液比高； （4）井口压力和输压高； （5）排液量大，动液面深； （6）油管排水，油套环行空间采气。
排水采气工艺技术
排水采气工艺技术故在液体中的气泡总是很快上升至液面，使液体以泡沫的方式被带出，达到排出井内积液的目的。
该工艺适用于弱喷、间喷的产水气井，井底温度≤120℃，抗凝析油的泡排剂要求凝析油量在总液量中的比例不超过30%，其最大排水能力＜100 m3/d，最大井深＜3500m。
泡排的投入采出比在1：30以上，经济效益十分显著。
3 柱塞气举排水采气技术柱塞气举是一种用于气井见水初期的排水采气工艺。
它是将柱塞作为气、液之间的机械截面，依靠气井原有的气体压力，以一种循环的方式使柱塞在油管内上、下移动，从而减少液体的回落，消除了气体穿透液体段塞的可能，提高了间歇气举举升效率。
柱塞的具体工作过程是：关井后柱塞在自身重力的作用下沉没到安装在生产管柱内的弹簧承接器顶部，关井期间柱塞下方的能量得以恢复，即油气聚集；开井后，在柱塞上下两段压差作用下，柱塞和其上方的液体被一同向上举升，液体举出井口后，柱塞下方的天然气得以释放，完成一个举升过程；柱塞到达井口或延时结束后，井口自动关闭，柱塞重新回落到弹簧承接器顶部，再重复上述步骤。
如果井筒内结蜡、结晶盐或垢物，则在柱塞上下往复运行过程中将会得到及时清除。
该工艺设备简单，全套设备中只有一个运动件——柱塞，柱塞作为设备中唯一的易损件，可在井口自动捕捉或极易手工捕捉，容易从一口井起出转向另一口井，不需立井架，检查、维修或更换都很方便。
另外，井下所有设备可用钢丝绳起出，不需起油管，作业比较简单，运行费用低。
该工艺适用于弱喷或间喷的小产水量气井，最大排水能力＜50m3/d，气液比＞700～1000m3/ m3，柱塞可下入深度（卡定器位置）＜3000m，一般应用于深度2500m左右，对斜井或弯曲井受限。
柱塞在运行的同时还可消除蜡、水化物及砂等的沉积堵塞问题，而且柱塞每循环举升液量可在很大的范围内进行调整，从而达到了稳定产量和提高举升效率的目的。
4 气举排水采气技术气举排水采气技术是通过气举阀，从地面将高压天然气注入停喷的井中，利用气体的能量举升井筒中的液体，使井恢复生产能力。
七.排水采气工艺
典 型 的 柱 塞 气 举 装 置
一、柱塞气举装置
•柱塞
•井下管柱（卡定器和油管）
•地面设备（防喷管总成、三通总成、计量仪表和 控制器）
二、柱塞气举过程
关井恢复压力阶段
开井生产阶段
柱塞气举一个循环的压力变化
三、柱塞气举工艺参数设计方法
柱塞气举工艺参数
柱塞运行周期 开井时间和对应开井套压 关井时间和对应关井套压 所需的气液比和日产量 对于需要补充注气的情况，还要包括注气量
时，泡沫高度为泡沫始高的２／３为好。
三、泡沫排水采气工艺设计
选井 1.气井的产量
产量不高的中小型气水井,产水量一般在100m3/d 以下,气水比在160--1500m3/m3
2.油管下入的深度
3.油套管的连通情况 气流速度的控制
当气流速度小于1m/s或大于3m/s时,有利于带水.
气井投药时间 起泡剂最佳注入浓度和注入量 １．最佳注入浓度
d Cd
2
2
g
G
6
d L g g
3
•则
u cr
4 gd L g 3C d g
：
0 .5
式中：Cd----曳力系数＝0.44 d----液滴直径 • d＝dmax最安全。表示最大液滴不下落时可连
续排液。
(2) 确定d----韦伯数
（6）界面张力
（7）临界胶束浓度（C.M.C） –胶束是指两亲性分子在水或非水溶液中 趋向于聚集（缔合或相变）。所有性质 在临界胶束浓度以上都存在转折。
（8）稳定性
–稳定性长的比短的起泡剂更易将地层水从
井பைடு நூலகம்带至地面，但稳定时间过长又会给地面
