蓝牙遥控器
一款基于蓝牙技术的智能遥控器
随着人们生活水平的日益提高，各式各样的家电设备涌入千家万户的居室空间，在享用这些家电带来娱乐便利的同时，也带来了一丝的烦恼，设想你拥有电视机、DVD播放机、机顶盒，还有音响......种类繁多吧，一种电器配一个遥控器，不知不觉数量太多觉得不方便了，例如你需要用电视遥控器启动电视机，再用DVD遥控器启动DVD机，然后用电视遥控器选择正确的播放频道，还要用音响遥控器开启音响设备，然后再拿DVD遥控器开始播放影片。
是不是操作太麻烦？你本想通过它们放松一下，却不曾想到要落个被遥控器绑架的“杯具”。
咦，不是有万能遥控器吗？是有万能遥控器，对不起,你必须是个“程序猿”，能够自行编程——该遥控器会提供一个代码本，由于不同品牌电视机所用的不同代码，你需要重复地输入，直至找到一个对应的代码。
这是一个令人心力憔悴的过程。
对于不会编程的大众来说，这根本就是噩梦，一句话，所谓万能遥控器还是算了吧。
但蓝牙技术的出现，尤其是蓝牙低功耗的横空出世为用户提供了一种全新的体验。
这来自于强大的低功耗射频技术。
首先低功耗蓝牙仅使用了3个广播通道，其次每次广播时射频的开启时间只有4~5ms，这两个因素显然大大降低了因为广播数据导致的待机功耗；此外低功耗蓝牙设计了用深度睡眠状态来替换蓝牙的空闲状态，在深度睡眠状态下，主机长时间处于超低的负载循环状态，只在需要运作时由控制器来启动，因主机较控制器消耗更多的能源，因此这样的设计也节省了最多的能源；在深度睡眠状态下，协议也针对此通讯模式进行了优化，数据发送间隔时间也增加到了0.5~4s，传感器类应用程序发送的数据量较平常少很多，而且所有连接均采用先进的嗅探性次额定功能模式，因此此时的射频能耗几乎可以忽略不计，综合以上因素，低功耗蓝牙的待机功耗大大减少。
采用蓝牙低功耗技术的遥控器，功耗之低仅为类似红外遥控器的10%，发送一个单按键指令的用时，射频传输仅需1毫秒，而一个标准的红外线遥控器则需约25毫秒，差别较大，还有红外线遥控器带有一个高功耗的LED，其打开的时间明显较长，却无法达到可靠或稳定的自适应频率调节以快速确认射频传输。
采用蓝牙低功耗不仅仅意味着遥控器电池可以用更长的时间，一般遥控器电池的平均寿命约为2年，现在采用蓝牙低功耗的遥控器电池就能用上七八年。
再则，从环保的角度来看，据统计，每个家庭都有两个以上的遥控器，全中国接近3亿的家庭有6亿以上的遥控器，每年遥控器所浪费的干电池有数十亿节，每年如此天文数字般的干电池，危害会有多大？
如果一节废旧电池与生活垃圾混合处理，当电池腐烂后，其中的汞、镉、铅、镍等重金属溶出会污染地下水和土壤，再渗透进入鱼类、农作物中，破坏人类的生存环境，威胁人类的健康。
人如果汞中毒，会患中枢神经疾病，死亡率高达40%；而废旧电池中的镉元素，则被定为致癌物质。
乱扔一节干电池危害就如此之大，如果每年数十亿的干电池都被乱扔，那对环境对人类的危害是无法估量的。
为了避免数百亿的干电池被浪费和乱扔，为了保护环境和人类的发展。
我们应该倡导大家使用便捷、绿色的蓝牙遥控技术，通过蓝牙遥控技术对所有设备直接遥控，减少遥控器的使用，避免干电池的浪费而造成的危害。
云里物里推出了利于环保的蓝牙遥控方案（如图1），它是一款基于蓝牙技术的智能遥控器，目前
主要应用在医院的护理床上，产品方案由遥控器部分和受控主板部分组成，遥控器通过蓝牙信道控制受控主板，遥控器含有按键模块和蓝牙发射模块，受控主板含有蓝牙接收模块和电机控制模块，电机控制模块控制电机转向并接受限位开关控制，当用户按下其中一个按键，指令信号便经蓝牙发射模块调制并通过蓝牙信道传到受控主板，受控主板的蓝牙接收模块解调出该指令信号后将数据传送到电机控制模块，电机控制模块输出相应控制信号控制电机正反转，护理床的升降装置遇到限位开关时，电机停止转动。
图1
为让读者更深入地了解我司智能遥控器产品的特点，这里简要介绍一下该遥控器的操作步骤，先讲右侧一列按键，当按下遥控器面板上的“右上”按键时，护理床右位电机正传，护理床右侧上升，用于形成右高左低倾角的情况。
当按下遥控器面板上的“左右下”按键时，护理床左右位电机反传，护理床
左右侧同时下降，用于形成护理床面下降的情况。
当按下遥控器面板上的“右下”按键时，护理床右位电机反传，护理床右侧下降，用于形成右低左高倾角的情况。
左侧一列按键的操作情况与右侧一列按键相似，只不过电机转向相反。
放眼未来，蓝牙低功耗技术是下一代遥控器的明智选择。
当然，蓝牙低功耗技术也可用于手机、平板电脑和其它家用设备，就是说这些也可以作为遥控器使用。
而且家庭成员可以同时操作，不会为此“打架”，当集成到家用自动化系统时，点击手机就可以播放电视机，还能关闭窗户和调暗灯光或提升房间
温度，如此定会带来梦幻般的体验。
bluetoothremotecontrol有感叹号
Bluetooth Remote Control！1. 什么是蓝牙遥控器？蓝牙遥控器是一种利用蓝牙技术与设备进行无线通信的遥控器。
通过与其他设备配对，用户可以使用蓝牙遥控器来控制电子设备的功能和操作。
蓝牙遥控器的作用相当广泛，可以应用于智能家居、娱乐设备、车辆等领域。
2. 蓝牙遥控器的优势2.1 无线连接蓝牙遥控器采用蓝牙无线通信技术，使用户摆脱传统遥控器的限制。
不再需要通过红外线控制，可以随意改变遥控器和设备之间的位置关系，提高操作的便利性。
2.2 多功能性蓝牙遥控器通常具有多种功能，可以控制多个设备。
例如，在智能家居中，可以用一个蓝牙遥控器来控制智能电视、音响、空调等多种设备，实现一键控制。
2.3 方便携带相比传统遥控器的体积庞大，蓝牙遥控器通常更加小巧轻便，方便携带。
用户可以将蓝牙遥控器放在口袋或者包包中，随时随地操控设备。
3. 蓝牙遥控器的应用3.1 智能家居控制蓝牙遥控器可以与智能家居设备进行连接，并通过手机应用或者智能中枢控制。
用户可以通过蓝牙遥控器来控制灯光、窗帘、空调等设备，实现智能家居的便利化管理。
3.2 娱乐设备控制蓝牙遥控器可以与电视、音响等娱乐设备进行配对，提供更加便捷的操作方式。
用户可以使用蓝牙遥控器来切换频道、调节音量、播放音乐等。
3.3 车载设备控制蓝牙遥控器还可以用于车载设备的控制。
例如，将蓝牙遥控器与车载音响配对，司机可以通过遥控器来调节音量、切换歌曲，避免在行驶过程中分散注意力。
3.4 游戏控制蓝牙遥控器可以作为游戏控制器使用，与手机、电视等游戏设备进行连接。
用户可以通过蓝牙遥控器来操控游戏角色，提供更加流畅的游戏体验。
4. 蓝牙遥控器的未来发展趋势4.1 蓝牙低功耗技术的应用随着蓝牙低功耗技术的不断发展，蓝牙遥控器将变得更加节能高效。
低功耗蓝牙技术可以延长蓝牙遥控器的续航时间，提供更长时间的使用。
4.2 语音识别技术的集成未来的蓝牙遥控器可能集成语音识别技术，使用户可以通过语音指令来控制设备。
蓝牙遥控器方案
蓝牙遥控器方案蓝牙遥控器方案简介蓝牙遥控器方案是一种基于蓝牙技术的远程控制方案，它利用蓝牙技术将控制信号传输到被控制设备，使用户可以方便地控制各种设备，例如电视、音响、灯光等。
蓝牙遥控器方案具有简单、便捷、稳定等特点，越来越多的家庭和企业开始采用蓝牙遥控器方案。
方案设计基本原理蓝牙遥控器方案的基本原理是利用蓝牙技术进行无线通信。
蓝牙遥控器以无线方式与被控制设备进行通信，通过发送特定的控制信号实现对设备的控制。
设备组成蓝牙遥控器方案主要由以下几个部分组成：1. 蓝牙遥控器：包含蓝牙芯片、按键、电池等组件。
用户通过按下按键来发送控制信号。
2. 被控制设备：需要支持蓝牙通信的设备，例如电视、音响、灯光等。
被控制设备需要内置蓝牙模块，以接收并解析来自蓝牙遥控器的控制信号。
3. 控制协议：用于定义蓝牙遥控器发送的控制信号的格式和含义。
常见的控制协议有红外遥控协议、蓝牙遥控协议等。
工作流程蓝牙遥控器方案的工作流程如下：1. 用户按下蓝牙遥控器上的按键。
2. 蓝牙遥控器根据按键的映射关系，将对应的控制信号发送出去。
3. 被控制设备接收到控制信号，并根据控制信号进行相应的操作。
4. 被控制设备将执行结果通过蓝牙返回给蓝牙遥控器。
5. 蓝牙遥控器接收到执行结果，可以根据需要给出提示，例如显示在屏幕上。
优势与应用优势蓝牙遥控器方案相比传统的有线遥控器方案具有以下优势：1. 无线连接：蓝牙遥控器使用无线方式与被控制设备进行通信，不再受到电缆长度限制，可以实现更灵活的控制。
2. 简便操作：用户只需按下蓝牙遥控器的按键，即可对被控制设备进行操作，操作更加简便、方便。
3. 稳定可靠：蓝牙通信具有较高的稳定性和可靠性，可以在不受干扰的情况下实现长距离遥控。
应用场景蓝牙遥控器方案可以广泛应用于各种场景，例如：1. 家庭娱乐：用户可以使用蓝牙遥控器方便地控制电视、音响等家庭娱乐设备，实现触手可及的便捷操作。
2. 商业展示：在商业展示中，可以使用蓝牙遥控器方案来远程控制灯光效果、音乐播放等，提升展示效果。
BLE蓝牙遥控器设计方案
BLE蓝牙遥控器设计方案蓝牙低功耗（Bluetooth Low Energy，BLE）技术在无线通信领域得到广泛应用，其中一种应用就是蓝牙遥控器。
蓝牙遥控器设计方案主要包括硬件设计、软件设计和通信协议设计三部分。
硬件设计方面，蓝牙遥控器需要包含以下几个主要部件：蓝牙模块、微控制器、电源电路、按键、LED指示灯和外壳。
1. 蓝牙模块：选择一款低功耗的蓝牙模块，如Nordic Semiconductor的nRF52系列。
这些蓝牙模块具有低功耗、低成本和高性能的特点，并支持BLE协议，能够与各种智能设备进行无线通信。
2. 微控制器：选择一款适用于遥控器应用的微控制器，如STMicroelectronics的STM32系列。
这些微控制器具有低功耗、高性能和丰富的外设接口，能够实现遥控器的各种功能。
3.电源电路：设计一个稳定的供电电路，可以使用纽扣电池或者锂电池作为供电源。
在设计过程中需要考虑电池寿命和充电电路等因素。
4.按键：选择合适的按键以及相应的电路设计，确保按键的稳定性和寿命。
按键可以包括方向键、数字键、功能键等。
5.LED指示灯：设计一个或多个LED指示灯用于显示遥控器的工作状态，例如蓝牙连接状态、电池电量等。
6.外壳：设计一个符合人体工学的外壳，考虑到手持舒适性和外壳的耐用性。
在软件设计方面，蓝牙遥控器需要实现以下几个功能模块：按键扫描、蓝牙连接、数据发送和接收、指示灯控制等。
1.按键扫描：使用定时器和外部中断等方法对按键进行扫描，实现按键的检测和响应。
2.蓝牙连接：使用蓝牙模块提供的API实现蓝牙连接功能，与目标设备进行通信。
3.数据发送和接收：通过蓝牙连接，实现与目标设备之间数据的传输，例如发送遥控指令或接收设备状态信息。
4.指示灯控制：根据蓝牙连接状态、电池电量等信息控制LED指示灯的亮灭。
通信协议设计上，蓝牙遥控器需要与被控制的设备达成一致。
常见的协议包括HID（Human Interface Device）协议、GAP（Generic Access Profile）和GATT（Generic Attribute Profile）等。

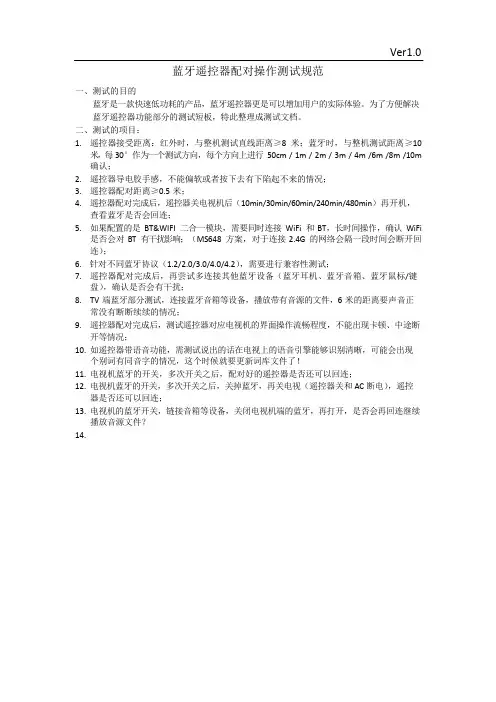

蓝牙遥控器测试规范Ver1.0
Ver1.0蓝牙遥控器配对操作测试规范一、测试的目的蓝牙是一款快速低功耗的产品，蓝牙遥控器更是可以增加用户的实际体验。
为了方便解决蓝牙遥控器功能部分的测试短板，特此整理成测试文档。
二、测试的项目：1.遥控器接受距离：红外时，与整机测试直线距离≥8 米；蓝牙时，与整机测试距离≥10米，每30°作为一个测试方向，每个方向上进行50cm / 1m / 2m / 3m / 4m /6m /8m /10m 确认；2.遥控器导电胶手感，不能偏软或者按下去有下陷起不来的情况；3.遥控器配对距离≥0.5 米；4.遥控器配对完成后，遥控器关电视机后（10min/30min/60min/240min/480min）再开机，查看蓝牙是否会回连；5.如果配置的是BT&WIFI 二合一模块，需要同时连接WiFi 和BT，长时间操作，确认WiFi是否会对BT 有干扰影响；（MS648 方案，对于连接2.4G 的网络会隔一段时间会断开回连）；6. 针对不同蓝牙协议（1.2/2.0/3.0/4.0/4.2），需要进行兼容性测试；7.遥控器配对完成后，再尝试多连接其他蓝牙设备（蓝牙耳机、蓝牙音箱、蓝牙鼠标/键盘），确认是否会有干扰； 端蓝牙部分测试，连接蓝牙音箱等设备，播放带有音源的文件，6 米的距离要声音正常没有断断续续的情况；9.遥控器配对完成后，测试遥控器对应电视机的界面操作流畅程度，不能出现卡顿、中途断开等情况；10.如遥控器带语音功能，需测试说出的话在电视上的语音引擎能够识别清晰，可能会出现个别词有同音字的情况，这个时候就要更新词库文件了！11.电视机蓝牙的开关，多次开关之后，配对好的遥控器是否还可以回连；12.电视机蓝牙的开关，多次开关之后，关掉蓝牙，再关电视（遥控器关和AC 断电），遥控器是否还可以回连；13.电视机的蓝牙开关，链接音箱等设备，关闭电视机端的蓝牙，再打开，是否会再回连继续播放音源文件？14.。
蓝牙遥控器操作方法
蓝牙遥控器操作方法
蓝牙遥控器是一种可以通过蓝牙技术与其他设备进行无线通信的遥控器。
以下是常见的蓝牙遥控器的操作方法：
1. 首先，确保蓝牙遥控器已经和需要控制的设备成功连接。
通常在设备的设置或配对菜单中可以进行操作。
2. 在连接完成后，根据具体的遥控器设计，按下相应的按键或滑动控制杆，即可控制目标设备的功能。
例如，遥控器可能有音量加减键、频道切换键、播放/暂停键等。
3. 部分蓝牙遥控器还可能提供额外的功能，如语音控制、鼠标模式、游戏模式等。
根据遥控器的说明书或者使用指南，了解并尝试这些附加功能。
4. 若遥控器配有指示灯，在操作的过程中，可以根据指示灯的亮灭或闪烁状态来判断是否成功发送指令，以及遥控器和设备之间的连接状态。
5. 在使用过程中，遥控器可能需要电池供电。
需要定期检查电池电量，及时更换或充电。
需要注意的是，不同的设备和遥控器具有不同的操作方法和功能布局，因此最好参考具体的设备说明书或遥控器使用指南，以确保正确操作和充分利用遥控器的
功能。
蓝牙遥控器主流方案
1. 引言随着无线技术的不断发展，蓝牙遥控器作为一种便捷的控制方式越来越受到人们的关注和使用。
本文将介绍蓝牙遥控器的主流方案，包括蓝牙版本、工作原理、应用场景等方面的内容。
2. 蓝牙版本蓝牙技术不断的演进，目前市场上主要使用的蓝牙版本有以下几种：2.1. 蓝牙2.1版本蓝牙2.1版本是早期应用比较广泛的版本，具有较低的功耗和较长的传输距离。
它采用了增强数据速率（EDR）技术，使得数据传输更加快速和稳定。
蓝牙2.1版本广泛应用于耳机、键盘、鼠标等消费电子产品。
2.2. 蓝牙4.0版本蓝牙4.0版本在低功耗和短距离传输方面有较大的突破。
它引入了低功耗蓝牙（Bluetooth Low Energy, BLE）技术，使得设备的电池寿命得到大幅延长。
蓝牙4.0版本广泛应用于智能家居、健康监测等领域。
2.3. 蓝牙5.0版本蓝牙5.0版本在传输速率、传输距离和设备连接数量方面都有了显著的提升。
它引入了超长传输（Long Range, LR）技术和高速模式（High Speed, HS），支持更快速的数据传输和更远距离的通信。
蓝牙5.0版本广泛应用于音频设备、自动驾驶系统等场景。
3. 蓝牙遥控器的工作原理蓝牙遥控器主要由发送端和接收端两部分组成。
发送端通常由用户手持的遥控器设备构成，接收端则是需要控制的设备或系统。
3.1. 发送端发送端的工作原理是将用户的控制指令转化为蓝牙信号，通过蓝牙模块发送到接收端。
发送端与接收端之间通过蓝牙协议进行数据通信，包括指令传输、数据校验等。
3.2. 接收端接收端的工作原理是通过蓝牙模块接收来自发送端的蓝牙信号，并将信号解析为相应的控制指令。
接收端根据接收到的指令进行相应的操作，例如开启或关闭设备、调节音量等。
4. 蓝牙遥控器的应用场景蓝牙遥控器广泛应用于各个领域，以下列举一些常见的应用场景：4.1. 家庭电器控制蓝牙遥控器可用于控制家庭电器，如电视、空调、灯光等。
通过与电器设备配对，用户可以方便地使用遥控器进行控制，实现智能家居的概念。
蓝牙遥控器与小米盒子 配对指南
蓝牙遥控器和小米盒子增强版配对步骤:
1.打开蓝牙遥控器电池盖,将绝缘膜去掉后装好电池(正极朝上)和电池盖。
2.通过红外遥控器进入盒子【设置】->【系统设置】->【网络】->【蓝牙】。
3.按蓝牙遥控器[【OK】键。
4.用红外遥控器点击【搜索设备】-> 【搜
索到的设备】->点击【小米蓝牙遥控器】。
5.执行完以上步骤就能够看到小米蓝牙遥
控器在已配对的设备列表中，当发出"滴滴
"声后操作蓝牙遥控器方向键可以正常使
用就代表蓝牙遥控器和盒子配对成功。
异常处理:
如果蓝牙遥控器不能正常使用，可以同时
按主页键和菜单键（发出"滴"声）三秒钟
后按步骤2-5操作一遍。
蓝牙语音遥控器 BT-XM-15 产品规格书和使用手册说明书
2.2 供电说明 Power supply instructions.............................................................................................5 2.2.1 电池规格 Battery specifications .........................................................................................5 2.2.2 工作模式 Operating mode..................................................................................................5 2.2.3 休眠机制 Hibernation mechanism....................................................................................6
gopro蓝牙遥控器协议
gopro蓝牙遥控器协议
GoPro蓝牙遥控器协议是一种用于GoPro相机的无线遥控的通信协议。
该协议允许用户通过蓝牙连接将GoPro相机与遥控器配对，并实现对相机的远程控制。
该协议通过蓝牙技术实现了相机与遥控器之间的通信。
用户可以通过按下遥控器上的按钮来触发相机的各种操作，例如拍照、录像、调整相机设置等。
遥控器上的按钮和相机之间的通信通过协议中定义的命令和数据包进行交互。
在协议中，遥控器被定义为主设备，而相机则是从设备。
遥控器负责发送命令和接收相机的响应，而相机则负责执行命令并将结果返回给遥控器。
协议中定义了各种命令，如启动/停止录像，拍照，切换相机模式，调整曝光等。
遥控器通过发送相应的命令来触发这些操作，并通过接收相机的响应来确认操作的执行结果。
此外，协议还支持实时预览功能，允许用户通过遥控器查看相机当前的图像或视频。
通过协议定义的指令，遥控器可以请求相机将实时画面传输到自己的显示屏上。
在协议中还定义了错误处理机制，以确保通信的可靠性。
如果在遥控器和相机之间的通信过程中出现错误，协议规定了如何处理这些错误情况，并在必要时重新发送相应的命令。
总之，GoPro蓝牙遥控器协议为用户提供了方便的远程控制功能，使他们可以更便捷地操作GoPro相机。
通过使用该协议，用户可以实现拍摄照片和视频的自由，而无需直接接触相机。
电视蓝牙遥控的原理
电视蓝牙遥控的原理
电视蓝牙遥控的原理是通过蓝牙技术实现遥控信号的传输和接收。
具体来说，电视蓝牙遥控包括两部分：遥控器和电视机。
遥控器内部有一块电路板，集成了蓝牙发送模块和按键开关等元件。
电视机内部也有一块电路板，集成了蓝牙接收模块和处理器等元件。
当用户按下遥控器上的按键时，按键开关会触发相应的电路，使得蓝牙发送模块发送一个特定的遥控信号。
这个信号包含了按键的编码信息，用于识别按下的是哪个按键。
电视机的蓝牙接收模块会不断地接收来自遥控器的信号。
一旦接收到信号，蓝牙接收模块会将信号传递给处理器进行解码和处理。
处理器会根据信号中的编码信息，判断用户按下的是哪个按键，并执行相应的操作，例如调整音量、切换频道等。
总的来说，电视蓝牙遥控的原理就是通过蓝牙技术实现信号的传输和接收，实现用户与电视机之间的远程控制。
