人教版高中物理选修3-1 串联电路和并联电路
电路中各处的电荷 分布保持不变。
相同时间内通过0、1、2、3 各点的电荷量必然相等。
串联电路各处的电流相同
串联电路的电流、电压、电阻关系
电压关系: 各点的电势与各点之间的电势差有什么关系?
串联电路中的电压关系? 串联电路两端的总电压等于各部分电路电压之和。
串联电路的电流、电压、电阻关系
电阻关系:
若要将电流表G 改（满偏电流为Ig）装成一个量程为U 的电压表V，需要串联 电阻的阻值应该为多少？电表的总内阻是多少?
RV =Rg+R
或
电压表的改装
改装电压表需要串联一个大电阻，改装后电表量程的大小与串联电阻的 阻值大小有何关系？
改装电压表时，串联的电阻阻值 越大，改装后电表的量程越大。
注意： 改装后电压表的量程指小量程电流表 满偏时对应的R与表头串联电路的电压
电表对电路的影响
②不可看做理想电表时，电流表和电压表的处理。
当电流表和电压表不能看成理想电表时（ 即表的内阻不能忽略时）。
电流表看成一个小电阻，其 示数为流过此电阻的电流。
电压表看成一个大电阻，其 示数为此电阻两端的电压。
电表对电路的影响
③不可看做理想电表时，电流表和电压表的测量误差。
测电压时，由于电压表并联在电 路中所在支路的电阻减小，故测 量值偏小。
若要将电流表G 改（满偏电流为Ig）装成一个量程为I 的电流表A，需要并 联电阻的阻值应该为多少？电表的总内阻是多少？
或
电流表的改装
改装电流表需要并联一个小电阻，改装后电表量程的大小与并联电阻 的阻值大小有何关系？
改装电流表时，并联的电阻阻值 越小，改装后电表的量程越大。
注意： 改装后电流表的量程指小量程表头满 偏时对应的R与表头并联电路的总电流
问题与练习
甲图中，电流表测到的电流实际上是电压表和电阻并联部分的总电流，所以电 阻的测量值为电压表和电阻并联部分的总电阻，即
乙图中，电压表和电流表的内阻的影响，两种测量电路都存在系统误差，甲图 中测量值小于真实值，乙图中测量值大于真实值，但两种电路误差的大小是不 一样的。
在相同时间内流过干路0点 的电荷量等于进入各支路1 、2、3各点的电荷量之和
并联电路的总电流等于各支路电流之和
+ ...
并联电路的电流、电压、电阻关系
电压关系： 比较0、1、2、3点电势关系： φ 0=φ 1=φ 2=φ 3 比较4、5、6点的电势关系： φ 4=φ 5=φ 6 并联电路的电压关系： U=U1=U2=U3 并联电路的总电压与各支路的电压相等。
教学难点
表头G 改装成大量程电压表V 和电流表A的原理，并会计算分压电阻和分 流电阻。
知识回顾
欧姆定律 内容： 导体中的电流I 跟导体两端的电压U 成 ___正__比____ ,跟导体的电阻R 成 ____反__比___。
决定式：
适用： 金属导电和电解液导电
知识回顾
什么是电路的串联？ 把几个导体元件依次首尾相连的方式。
串联电路和并联电路
教学目标
经历串、并联电路的电流关系和电压关系的理论分析过程。 经历根据电流、电压关系和欧姆定律，推导串、并联电路的电阻关系的过程。 理解串、并联电路的电阻关系。提高逻辑思维能力。
通过对电表改装的分析讨论，提高综合运用欧姆定律、电路串并联规律以及 分析解决问题的能力。
教学重点
熟练掌握串并联电路的特点，电阻的串并联的计算。
ቤተ መጻሕፍቲ ባይዱ
复杂电路的识别与等效变换
掌握混连电路的电压、电流处理方法。 掌握电流分支法和节点电压法化简电路。
混连电路
任意一种混联电路
电流特点
电压特点
某一电阻增大，总电阻如何变？ 电阻特点 总阻值变大
混连电路
任意另一种混联电路
电流特点 电压特点
某一电阻增大，总电阻如何变？ 总阻值变大
电阻特点
混连电路
混联电路中，某一电阻增大，总电阻的变化情况是否与电路连接方式有关？ 对于串联电路和并联电路，某电阻增大，其总电阻都变大。 不管电路连接方式如何，只要有一个电阻增大，总电阻就增大。
电流特点 I=I1=I2=...=In 电压特点 U=U1+U2+...+Un 电阻特点 R=R1+R2+...+Rn 电流特点 I=I1+I2+...+In 电压特点 U=U1=U2=...=Un 电阻特点
小结
R总=nR 大于
大电阻 随之增大或减小
小于 小电阻
如果一个电路中既有串联，又有并联，那么这个电路就叫做混联电路。 混联电路应该如何分析呢？
电压表的改装
有一个电流表G，内阻Rg=３0Ω，满偏电流Ig=3mA。要把它改装为量程为 0～3V 的电压表，要串联多大的电阻？改装后的电压表内阻多大？
R串=2970Ω RV=3000Ω
电压表的改装
若要将电流表G 改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值 应该为多少？电表的总内阻是多少?
常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
电流计
作用：测量微小电流和电压。 三个主要参数：
①内阻：电流计内阻Rg。
②满偏电流I g（量程）：指针偏转到最大刻度时，流过表头的电流。 ③满偏电压Ug：表头通过满偏电流时，加在表头两端的电压。Ug=I gRg 电路图符号：
电流计
如图是某一电流表G 的刻度盘。使用时指针指着某一电流刻度，表示通过电 流表的电流为某一数值，而且也意味着表头的两接线柱之间具有一定大小的 电压，因此，电流表G 实际上也是一个小量程的电压表。如果图中电流表的 内阻是100Ω，怎样在这个刻度盘上标出相应的电压数据？
并联电路的电流、电压、电阻关系
不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ R总<Rmin 并联电路中,某一电阻增大，总电阻如何变化？ Rn增大 R总增大
并联电路的电流、电压、电阻关系
我们在实验室做电学实验用于连接电路的导线都是用多芯铜丝做成的, 是什么道理?
多芯导线连接电路时,相当于多个相同的电 阻并联,使电路中的总电阻减小。
当Rx=0 时Ucd =0；当Rx=R 时Ucd =U。 所以Ucd 可以取0至U 的任意值。
并联电路的电流、电压以及电阻有什么特点？
并联电路的性质
知道并联电路的电压、电流、电阻关系。 知道并联电路电阻小于各支路的。 知道并联电路中某个电阻增大，总电阻增大。
并联电路的电流、电压、电阻关系
电流关系： 电路各处的电荷量的 分布保持恒定不变
并联电路的电流、电压、电阻关系
电阻关系
U=U1=U2
多个电阻并联呢? 并联电路的总电阻的倒数等于各支路电阻的倒数之和。
并联电路的电流、电压、电阻关系
并联支路增多，总电阻如何变化？ 总电阻减小 R1和R2并联后R=？(若R1远大于R2，R=？） R1和R2并联后 R= R1R2/(R1+R2） 若R1远大于R2，R≈R2 n个相同电阻(R)并联，其总电阻R=？ n个相同的电阻R并联R总＝R/n
并联电路的电流、电压、电阻关系
试证明：并联电路中通过各支路电阻的电流跟它们的阻值成反比。 在并联电路中 U 1=I 1R 1，U 2=I 2R 2，U 3=I 3R 3，……U n=I n R n 而U 1=U 2=…=U n
I 1 R1=I 2R2=…=I n Rn=I总 R总=U
小结
串联电路 并联电路
电流表和电压表的读数
③量程为15 V的电压表，其最小分度为0.5V,读数要估读到最小分度的，因此最 后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…
电流表和电压表的读数
一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω 的电阻 将它改装成电压表,则该电压表的量程是_1_____V,用它来测量电压时,表盘指针位置 如图所示,此时电压表的读数大小为__0_._8_0__V。
电流表的改装
电表改装后，表头G 的参数Ug、I g、Rg 是否发生了改变？ 无论表头G 改装成电压表还是电流表，它的三个特征量Ug、I g、Rg 是不 变的，即通过表头的最大电流Ig并不改变。
问题与练习
下图是有两个量程的电流表，当使用a、b 两个端点时，量程为1A，当使用 a、c 两个端点时，量程为0.1A。已知表头的内阻R g为200Ω，满偏电流I g 为2 mA，求电阻R1、R2的值。
R1=0.41Ω、R2=3.67Ω
电流表和电压表的读数
读数时应使视线垂直于刻度表面，并要估读。 具体估读方法如下： ①量程为3 V 和3 A 的电压表和电流表，其最小分度为0.1 V 和0.1A ,读数要估 读到最小分度的十分之一。
电流表和电压表的读数
②量程为0.6 A的电流表，其最小分度为0.02A,读数要估读到最小分度的，即不 足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位， 小数点后面有两位，尾数可能为0、1、2、3…
什么是电路的并联？ 把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式。
串联电路的电流、电压以及电阻有什么特点？
串联电路的性质
理解并掌握串联电路中的电压、电流、电阻关系。 掌握串联电路中的电压与电阻成正比。 掌握串联电路的分压公式。
串联电路的电流、电压、电阻关系
电流关系：
恒定电流电路内各处 电荷的分布稳定。
多个电阻串联呢? 串联电路的总电阻等于各部分电路电阻之和。
串联电路的电流、电压、电阻关系
串联电阻个数增多，总电阻如何变化？ 总电阻增大 n个相同电阻(R)串联，其总电阻R=？ n个相同的电阻R串联R总＝nR 不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
串联电路的电流、电压、电阻关系
试证明：串联电路中各电阻两端的电压跟它的阻值成正比。 在串联电路中
合集下载
人教版高中物理选修3-1：第二章 2.4 串联电路和并联电路 课件
❖
17、 一 个 人 即 使已 登上顶 峰，也 仍要自 强不息 。2021/4/22021/4/22021/4/22021/4/2
谢谢大家
2.并联电路: I I1 I2
I I1 I2 U UU
I1 R1
I
I2 R2
I I1 I2 1 1 1
U
U U1 U2 R R1 R2
讨论：多个电阻并联呢？ 1 1 1 1
R R1 R2
Rn
并联电路的总电阻的倒数等于各支路电 阻的倒数之和
1.串联电路: RR 1R 2 R n
2.并联电路: 1 1 1 1
R R1 R2
Rn
讨论：
①R1和R2并联后R=？ (若R1远大于R2，R=？) ②n个相同电阻(R1)串联或并联,其总电阻R=？ ③不同阻值的电阻串联,总电阻与其中最大电阻的关系?
④不同阻值的电阻并联,总电阻与其中最小电阻的关系?
⑤并联电路中,某一电阻增大,总电阻如何变化? ⑥混联电路中,某一电阻增大,总电阻如何变化？
❖
11、 人 总 是 珍 惜为 得到。 2021/4/22021/4/22021/4/2Apr-212-Apr- 21
❖
12、 人 乱 于 心 ，不 宽余请 。2021/4/22021/4/22021/4/2Friday, April 02, 2021
❖
13、 生 气 是 拿 别人 做错的 事来惩 罚自己 。2021/4/22021/4/22021/4/22021/4/24 /2/2 021
❖
14、 抱 最 大 的 希望 ，作最 大的努 力。2021年 4月 2日 星期 五2021/4/22021/4/22021/4/2
❖
15、 一 个 人 炫 耀什 么，说 明他内 心缺少 什么。 。2021年 4月 2021/4/22021/4/22021/4/24/2/2021
人教版高中物理选修3-1课件2.4《串联电路和并联电路》 (共22张PPT)
R＜10Rx，应选择分压式电路
巩固训练
例1．如图所示，AB间的电压力30V，改变滑动变阻器触头 的位置，可以改变CD间的电压，UCD的变化范围是（ A. 0～10V
C）
B. 0～20V
C. 10V～20V D. 20V～30V
例2.如图所示，用伏安法测电阻R，按图中甲图测得的结果
为R1，按乙图测得为R2，若电Fra bibliotek的真实值为R，则（ A ）
练习：2、已知满偏电流为200mA，内阻为500Ω 的电流表，把它串联一个14.5KΩ的电阻后，作电 压表使用，该电压表的量程为________V，若用 它测量某一电路两端电压时，电压表示数如图所 示，则电路两端的电压为________V．
答案：3000 600
1. 电流表内、外接法的比较
内接法
A．R1>R>R2 C．R>R1，R>R2
B．R1<R<R2 D．R1＝R＝R2
外接法
V A
电路
误差来源 测量结果 测量条件
V A R
R
电流表内阻的分压 R真＜R测 R>>RA
电压表内阻的分流 R真＞R测 R<<RV
2.两种接法的选择方法
（1）组织比较法：若已知待测电阻的大约值，电流表的
内阻和电压表的内阻，则
当
Rx RV 时，选用电流表内接法． RA Rx
当
Rx RV 时，选用电流表外接法． RA Rx
I = I1= I2= I3
U=U1+U2+U3 R=R1+R2+R3
2. 并联电路
I1 I
R1 R2 R3 U
导体并列相连
I2
巩固训练
例1．如图所示，AB间的电压力30V，改变滑动变阻器触头 的位置，可以改变CD间的电压，UCD的变化范围是（ A. 0～10V
C）
B. 0～20V
C. 10V～20V D. 20V～30V
例2.如图所示，用伏安法测电阻R，按图中甲图测得的结果
为R1，按乙图测得为R2，若电Fra bibliotek的真实值为R，则（ A ）
练习：2、已知满偏电流为200mA，内阻为500Ω 的电流表，把它串联一个14.5KΩ的电阻后，作电 压表使用，该电压表的量程为________V，若用 它测量某一电路两端电压时，电压表示数如图所 示，则电路两端的电压为________V．
答案：3000 600
1. 电流表内、外接法的比较
内接法
A．R1>R>R2 C．R>R1，R>R2
B．R1<R<R2 D．R1＝R＝R2
外接法
V A
电路
误差来源 测量结果 测量条件
V A R
R
电流表内阻的分压 R真＜R测 R>>RA
电压表内阻的分流 R真＞R测 R<<RV
2.两种接法的选择方法
（1）组织比较法：若已知待测电阻的大约值，电流表的
内阻和电压表的内阻，则
当
Rx RV 时，选用电流表内接法． RA Rx
当
Rx RV 时，选用电流表外接法． RA Rx
I = I1= I2= I3
U=U1+U2+U3 R=R1+R2+R3
2. 并联电路
I1 I
R1 R2 R3 U
导体并列相连
I2
串联电路和并联电路人教版高二物理选修31PPT课件
RV
V
3
A
U
【探究二：电压表和电流表的改装】
问题3：要串联的电阻上分担多少电压？需要多大的电阻分压？
U R
I g Rg
2.97103
Ig
问题4：改装后的电压表内阻RV是多大？
RV Rg R 3.0k
【探究二：电压表和电流表的改装】
问题5：改装后的表盘需要做怎样的改变？
1
2
U Ig (Rg R) Ig 0
2
3.再将表盘对应示数改装。
0
0
1
mA
2
V
I
g
V
3
U
3
U I g (Rg R) Ig
三：将表头改装成大量程的电流表
【探究情景】有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装 为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
问题1：能让0.6A的电流全部通过 表头吗？怎么办？
2.并联电路
I I1 I2 In
U U1 U2 Un
11 1 1
R R1 R2
Rn
（四）串并联电路的电阻特点
根据串、并联电路中电阻的关系讨论下列问题 ①R1和R2并联后R=？(若R1远大于R2，R=？) ②n个相同电阻(R1)串联或并联，其总电阻R=？ ③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ ④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ ⑤并联电路中,某一电阻增大,总电阻如何变？
五、滑动变阻器的两种接法
3. 限流电路、分压电路的选择原则
可调范围 变阻器
电能损耗
限流式
Rx E ~ E Rx R
较大阻值 较小
高中物理人教版选修3-1第二章串联电路和并联电路
为了较准确的测量，并保证器材安全，电流表应
选
，电压表应选
，并画出电路图。
分析： 先确定测量电路
额定电压Um= PRx 8V ≈2.8V，应选电压表V1
路接通后,四盏灯的电流之比
I1:I2:I3:I4= 7:5:2:7 .
L2
L1
L4
L3
U
五、电流计(表头) 1、作用： 测量微小电流和电压 2. 三个主要参数 ①内阻:电流计内阻Rg ②量程：满偏电流 Ig
③满偏电压Ug Ug Ig Rg
1
2
0
3
mA
3.电路图符号：
G
六、电压表
在表头串联一个阻值较大的电阻 例1:有一个电流表G，内阻Rg=30Ω，满偏电流 Ig=1mA。要把它改装为量程为0～3V的电压表， 要串联多大的电阻？改装后的电压表内阻多大？
新课标人教版课件系列
《高中物理》
选修3-1
2.4《串联电路和 并联电路》
教学目标
❖ （一）知识与技能 ❖ 1、了解串联和并联电路的连接方式，掌握串并联电路的
电流和电压特点。 ❖ 2、掌握电组的串并联的计算。 ❖ 3、知道常用的电压表和电流表都是由小量程的电流表G
（表头）改装而成的。 ❖ 4、了解电流表（表头）的原理，知道什么是满偏电流和
满偏电压。 ❖ 5、理解表头改装成常用电压表和电流表的原理，会求分
压电阻和分流电阻的阻值。 ❖ （二）过程与方法 ❖ 知道常用的电压表和电流表都是由小量程的电流表改装而
成的。通过分压电阻和分流电阻阻值的计算，培养学生应 用所学物理知识解决实际问题的能力。
❖ （三）情感、态度与价值观 ❖ 通过本节课的教学活动，要培养学生的应用意识，
高中物理串联电路和并联电路人教版选修3-1

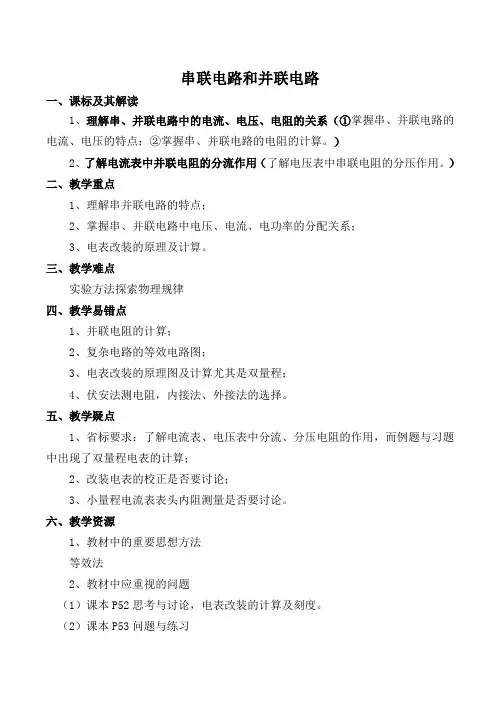

串联电路和并联电路
一、课标及其解读
1、理解串、并联电路中的电流、电压、电阻的关系（①掌握串、并联电路的电流、电压的特点；②掌握串、并联电路的电阻的计算。
）
2、了解电流表中并联电阻的分流作用（了解电压表中串联电阻的分压作用。
）
二、教学重点
1、理解串并联电路的特点；
2、掌握串、并联电路中电压、电流、电功率的分配关系；
3、电表改装的原理及计算。
三、教学难点
实验方法探索物理规律
四、教学易错点
1、并联电阻的计算；
2、复杂电路的等效电路图；
3、电表改装的原理图及计算尤其是双量程；
4、伏安法测电阻，内接法、外接法的选择。
五、教学疑点
1、省标要求：了解电流表、电压表中分流、分压电阻的作用，而例题与习题中出现了双量程电表的计算；
2、改装电表的校正是否要讨论；
3、小量程电流表表头内阻测量是否要讨论。
六、教学资源
1、教材中的重要思想方法
等效法
2、教材中应重视的问题
（1）课本P52思考与讨论，电表改装的计算及刻度。
（2）课本P53问题与练习
①伏安法测电阻内外接法的系统误差分析，特别注意内外接法的选择方法的归纳；
②理想电表的等效及实际电表内阻对电路的影响；
③双量程电压表改装的原理及计算；
④双量程电流表改装的原理及计算；
⑤应把电表实物展示给学生，让学生观察分流（压）电阻的接法及大小。
物理人教版高中选修3-1第四节、串联电路和并联电路(2课时)

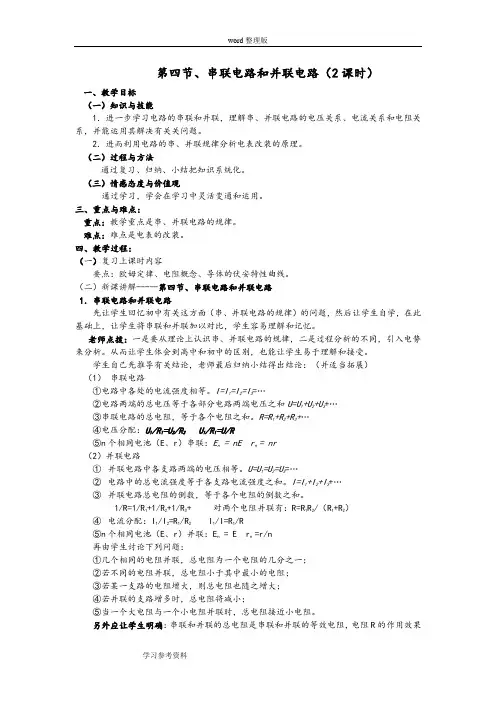

第四节、串联电路和并联电路（2课时）一、教学目标（一）知识与技能1．进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关关问题。
2．进而利用电路的串、并联规律分析电表改装的原理。
（二）过程与方法通过复习、归纳、小结把知识系统化。
（三）情感态度与价值观通过学习，学会在学习中灵活变通和运用。
三、重点与难点：重点：教学重点是串、并联电路的规律。
难点：难点是电表的改装。
四、教学过程：（一）复习上课时内容要点：欧姆定律、电阻概念、导体的伏安特性曲线。
（二）新课讲解-----第四节、串联电路和并联电路1．串联电路和并联电路先让学生回忆初中有关这方面（串、并联电路的规律）的问题，然后让学生自学，在此基础上，让学生将串联和并联加以对比，学生容易理解和记忆。
老师点拨：一是要从理论上认识串、并联电路的规律，二是过程分析的不同，引入电势来分析。
从而让学生体会到高中和初中的区别，也能让学生易于理解和接受。
学生自己先推导有关结论，老师最后归纳小结得出结论：（并适当拓展）（1）串联电路①电路中各处的电流强度相等。
I=I1=I2=I3=…②电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+…③串联电路的总电阻，等于各个电阻之和。
R=R1+R2+R3+…④电压分配：U1/R1=U2/R2 U1/R1=U/R⑤n个相同电池（E、r）串联：E n = nE r n = nr（2）并联电路①并联电路中各支路两端的电压相等。
U=U1=U2=U3=…②电路中的总电流强度等于各支路电流强度之和。
I=I1+I2+I3+…③并联电路总电阻的倒数，等于各个电阻的倒数之和。
1/R=1/R1+1/R2+1/R3+ 对两个电阻并联有：R=R1R2/（R1+R2）④电流分配：I1/I2=R1/R2 I1/I=R1/R⑤n个相同电池（E、r）并联：E n = E r n =r/n再由学生讨论下列问题：①几个相同的电阻并联，总电阻为一个电阻的几分之一；②若不同的电阻并联，总电阻小于其中最小的电阻；③若某一支路的电阻增大，则总电阻也随之增大；④若并联的支路增多时，总电阻将减小；⑤当一个大电阻与一个小电阻并联时，总电阻接近小电阻。
人教版新课标高中物理精品系列 选修3-1串联电路和并联电路课件
[特别提醒](1)总电阻是串联或并联的等效电阻，计算时， 首先要分清电路串、并联关系。 (2)电阻串联起分压作用，电阻并联起分流作用。
二、电表的改装 小量程的表头 G 改装成电压表 V 内部电路 R 的作用 分压 分流 小量程的表头 G 改装成电流表 A
小量程的表头 G 改装成 电压表 V U＝Ig(R＋Rg) 扩大量 程计算 U R＝ －Rg＝(n－1)Rg Ig U 其中 n＝ Ug Rv＝Rg＋R
并联电路
1.并联电路：把几个导体 并列地 连接起来，就构成了并 联电路。(如下图)
2．并联电路的基本特点： ①电路中各支路两端的电压 相等。 U＝U1＝U2＝U3„＝Un ②电路中总电流强度等于各支路的 电流强度之和 。 I＝I1＋I2＋I3＋„＋In
3．并联电路的重要性质： ①并联电路的总电阻： 并联电路的总电阻的倒数， 等于各个导体的 电阻倒数之和 。 1 1 1 1 1 R＝R1＋R2＋R3„＋Rn ②并联电路电流的分配： 并联电路中通过各个电阻的电流跟它的阻值成 反比。 IR＝I1R1＝I2R2„＝InRn
第二章
恒定电流
第四节
串联电路和并联电路
学习目标定位
※※ ※ ※※
掌握串、并联电路中电流、电压、电阻的 关系。 知道常用的电压表和电流表的电路结构。 理解有关电表改装的计算问题。
课堂情景切入
在实验室里， 可以利用电压表和电流表测量不同大小的电 压和电流， 电压表和电流表往往都有两个量程，它们是根据什 么原理设计制作的呢？
分流电阻，就可以用来量度较大的电流，如图 2 所示。
图1
图2
知识体系构建
重点难点突破
一、关于电阻的几个常用推论 1．串联电路的总电阻大于其中任一部分电路的电阻。 2．并联电路的总电阻小于其中任一支路的电阻，且小于 其中最小的电阻。 R 3．几个相同的电阻 R 并联，其总电阻为 R 总＝ n
人教版《高中物理选修3—1》PPT课件 串联电联电路和并联电路
1.串联电路:
0 1 2 3
串联电路各处的电流相同 2.并联电路:
1 0 2 3
I0 = I1 = I2 = I3
并联电路的总电流等于各支路的电流之和
I0 = I 1 + I 2 + I 3
回目录
三、电压特点
1.串联电路:
0 1 2 3
①各点的电势与各点之间的电势差有什么关系 ? U01=φ0－φ1 U12=φ1－φ2 U03=φ0－φ3 U03=U01+U12+U23
小结：串并联电路特点
I I1 I 2
1.串联电路
In
Un
U U1 U 2
R R1 R2 I I1 I 2
2.并联电路
Rn In
Un
1 Rn
回目录
U U1 U2
1 1 1 R R1 R2
电流表G（表头）
1.作用：测量电路中的电流或电压 2.三个参数：满偏电流（Ig） 满偏电压（Ug） 电表内阻（Rg） 三者关系： Ug= Ig Rg 3.电路图符号：
0
1
2 3
mA
G
四、电流表（G）改装成电压表
例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。 要把它改装为量程为0～3V的电压表，要串联多大的电阻？ 改装后的电压表内阻多大？
R (n 1) Rg
2.若要将电流表G改装成一个量程为Ig的n 倍的电流表A，需要并联的电阻的阻值 为 R
R
g
n 1
2.4 串联电路和并联电路
目录
认识电路
电流特点 电压特点 电阻特点 电流表（G）改装 电流表扩大量程
串、并联电路的电流、电压 和电阻有哪些规律？
0 1 2 3
串联电路各处的电流相同 2.并联电路:
1 0 2 3
I0 = I1 = I2 = I3
并联电路的总电流等于各支路的电流之和
I0 = I 1 + I 2 + I 3
回目录
三、电压特点
1.串联电路:
0 1 2 3
①各点的电势与各点之间的电势差有什么关系 ? U01=φ0－φ1 U12=φ1－φ2 U03=φ0－φ3 U03=U01+U12+U23
小结：串并联电路特点
I I1 I 2
1.串联电路
In
Un
U U1 U 2
R R1 R2 I I1 I 2
2.并联电路
Rn In
Un
1 Rn
回目录
U U1 U2
1 1 1 R R1 R2
电流表G（表头）
1.作用：测量电路中的电流或电压 2.三个参数：满偏电流（Ig） 满偏电压（Ug） 电表内阻（Rg） 三者关系： Ug= Ig Rg 3.电路图符号：
0
1
2 3
mA
G
四、电流表（G）改装成电压表
例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。 要把它改装为量程为0～3V的电压表，要串联多大的电阻？ 改装后的电压表内阻多大？
R (n 1) Rg
2.若要将电流表G改装成一个量程为Ig的n 倍的电流表A，需要并联的电阻的阻值 为 R
R
g
n 1
2.4 串联电路和并联电路
目录
认识电路
电流特点 电压特点 电阻特点 电流表（G）改装 电流表扩大量程
串、并联电路的电流、电压 和电阻有哪些规律？
串联电路和并联电路ppt课件
⑥并联电路中,支路增多,总电阻如何变？
3
电流计的认识
1、电流表G的结构
内阻：Rg 满偏电流：Ig 满偏电压：Ug=IgRg
4
电流计的认识
2. 三个主要参数
①内 ②量
阻：电流计内阻Rg 程：满偏电流 Ig
③满偏电压Ug： U g I g Rg
1
2
0
3
mA
3.电路图符号：
G
5
电流计的认识
思考与讨论
R＝II－gRIgg
R＝nR－g1(其中
n
＝I) Ig
RA＝RR＋RRg g
读数
U=nIRg
I=nIG
15
7
把电流计G改装成电压表
1、原理：与表头串联一个大电阻阻分压
U
Ug
UR
V
Ig Rg R
U
2、分压电阻计算：
方法1：R U Ig Rg
Ig
U Ig
Rg
U (
Ug
1) Rg
方法2：R (n 1)Rg
8
把电流计G改装成电流表
原理：在表头上并联一个阻值较小的电阻
分流电阻的计算
方法1：I g Rg (I I g )R
如图是电流计G的刻度盘，使用 时指针指着一时刻，表示通过电 流表为一数值，也意味着表头两 接线柱间具有一定大小的电压，
1
2
0
3
mA
因此，电流计G实际上也是一个 小量程的电压表。若图中电流表
的内阻是100欧，怎样在这 个刻度盘上标出相应的电压
数据？
4、作用：Leabharlann 测量微小电流和电压6思考与讨论
如何用小量程的电流表测大电流和大电压？ 怎样计算改装电表的电阻？
1 串并联电路
人教版《物理》选修3-1
串联电路总电阻和分电阻的关系: 总电阻等于各分电阻之和; R=R1+R2+R3 串联电路有分压作用：
分得的电压与电阻成正比
U1∶U2∶U3=R1∶R2∶R3
人教版《物理》选修3-1
2、并联电路： (1)特点： φ0=φ1=φ2=φ3 φ4=φ5=φ6=φ7 φ1- φ4 = φ2 -φ5 =φ3-φ6 =φ0 -φ7 U14=U25=U36=U07 并联电路中各支路两端电压相等； 总电流等于各支路电流之和；
讨论：多个电阻串联呢？
串联电路的总电阻等于各部分电路电阻之和
人教版《物理》选修3-1
2.并联电路:
I I1 I 2
I1 I 2 I U U1 U 2
I
I1 R1 I2 R2
U
1 1 1 R R1 R2
1 1 1 1 讨论：多个电阻并联呢？ R R1 R2 Rn
（电荷分布是稳定不变的）
人教版《物理》选修3-1
U01=φ0 -φ1 ; U12 = φ1-φ2
U23=φ2-φ3; U03 =φ0 –φ3
U01+U12+U23= φ0 –φ3= U03 总电压等于各部分导体两端电压之和； （电势沿电流方向逐步降落）
人教版《物理》选修3-1
(2)性质：
当电流I通过R1、R2、R3的串联电路时，总的电压 降U=U1+U2+U3=IR1+IR2+IR3
表头G的满偏电压UR=IgRg=0.03V,电阻R分担的 电压UR=U-Ug=2.97V.串联电阻R的作用是分担一 部分电压。作这种用途的电阻叫分压电阻。由欧 姆定律可求出分压电阻：
人教版《物理》选修3-1
