35kV变电站电气平面图(内桥接线)
国家电网公司输变电工程典型设计35kV变电站分册-B-3方案
37.1总的部分本典型设计为国家电网公司35kV变电站典型设计户内站设计部分，方案编号为B-3。
变电站为全户内无人值班变电站，电缆进出线。
35kV选用金属铠装移开式开关柜，户内单列布置；主变压器采用2台容量为20MVA三相双绕组自冷式有载调压变压器，户内布置；10kV 配电装置选用金属铠装中置式开关柜，户内单列布置；每台主变压器配置一组容量为3MVA无功补偿并联电容器组，户内布置组合成的方案。
37.1.1本典型设计的适用场合(1)规划为末端负荷变电站，远景进线2回，且无穿越功率。
(2)进出线均为电缆且电缆出线多的项目。
(3)负荷密度高、用地紧张、环境要求高的城市地区。
37.1.2对设计方案组合的说明35kV变电站典型设计户内站方案B-3技术组合一览表见表37 -1。
表37 -1 35kV变电站典型设计户内站方案B-3技术组合一览表序号项目名称方案编号B-31主变压器台数及容量本期：1×20MV 远景：2×20MVA2 出线规模35kV:2回，一次建成，电缆进线lokV:本期8回，远景16回，电缆出线3电气主接线 35kV:内桥接线；10kV：单母线分段接线4无功补偿分组及容量每台主变按3000kvar配置5短路电流 35kV母线短路电流为25kA，lOkV母线短路电流为25kA主变压器：35kV三相双绕组自冷式有载调压变压器6主要设备选型35kV:金属铠装移开式开关柜1OkV：金属铠装中置式开关柜1OkV电容器：户内装配式成套装置7配电装置35kV配电装置：户内开关柜，单列布置lOkV配电装置：户内开关柜，单列布置8 监控系统计算机监控系统，不设常规控制屏，监控和远动统一考虑，可满足无人值班要求9 土建部分变电站围墙内占地面积1. 48亩；总建筑面积：810m2。
主建筑物为框架结构10 站址条件按地震峰值加速度0. lOg，设计风速30m/s，地基承载力特征值／fak= 150kPa，地下水无影响，假设场地为同一标高，按海拔lOOOm以下，国标Ⅲ级污秽地区设计37.1.3主要技术指标主要技术指标见表37-2。
35kV变电所电气部分设计
引言变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。
同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴1 设计任务书1.1 设计内容要求设计一35KV/10KV降压变电所的电气部分1.2 原始资料1、所设计的35KV/10KV降压变电所为企业变电所，一次设计并建成。
2、距本变电所6.17KM 处有一系统变电所，该所与本所以双回线路相连接，该系统变电所在该所高压母线上的短路容量为600MVA。
3、待设计的变电所10KV无电源，4、负荷情况：本变电所10KV侧共向8个车间的负荷供电，其中一类负荷占25%，其余为二类负荷。
一、二类负荷共计6000KW。
5、本变电所的自用负荷约78KVA。
6、环境条件年最高气温：40℃最高月平均气温：34℃年最低气温：-4℃地震烈度：7度以上年平均雷电日：90天海拔高度：75M7、一些负荷参数的取值：a.负荷功率因数均取cosφ=0.85b.负荷同期率 Kt=0.9c.年最大负荷利用小时数Ｔmax＝4000小时/年d.各电压等级的出线回路数在设计中根据实际需要来决定。
各电压等级是否预备用线路请自行考虑决定。
1.3 设计任务1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。
110KV35KV6.3KV变电所初步设计
湖南科技大学毕业设计（论文）题目110-35-6.3KV变电所设计作者学院信息与电气工程学院专业电气工程及自动化学号指导教师二〇一三年五月二十四日湖南科技大学毕业设计（论文）任务书信息与电气工程学院电气工程及其自动化系（教研室）系（教研室）主任:（签名）年月日学生姓名学号: 专业:1 设计（论文）题目及专题：110/35/6.3kV变电所设计2 学生设计（论文）时间：自 2013 年 2 月 28 日开始至 2013 年 5 月 24 日止3 设计（论文）所用资源和参考资料：电源和用户资料，供电技术，计算机在厂矿供电中的应用，电气工程设计手册，工厂供电。
4 设计（论文）应完成的主要内容：（1）变电所概况说明；（2）负荷计算与功率因数补偿；（3）变压器选择；（4）供电系统主接线方案选择（5）短路电流计算；（6）供电线路选择；（7）主要电气设备选择；（8）继电保护方案设计；（9）防雷设计；（10）接地及其他。
5 提交设计（论文）形式（设计说明与图纸或论文等）及要求：1）论文，严格按照《湖南科技大学本科生毕业设计（论文）工作规范》的有关要求打印装订。
2）主接线原来图。
6 发题时间： 2013 年 2 月 28 日指导教师：（签名）学生：（签名）湖南科技大学毕业设计（论文）指导人评语[主要对学生毕业设计（论文）的工作态度，研究内容与方法，工作量，文献应用，创新性，实用性，科学性，文本（图纸）规范程度，存在的不足等进行综合评价]指导人：（签名）年月日指导人评定成绩：湖南科技大学毕业设计（论文）评阅人评语[主要对学生毕业设计（论文）的文本格式、图纸规范程度，工作量，研究内容与方法，实用性与科学性，结论和存在的不足等进行综合评价]评阅人：（签名）年月日评阅人评定成绩：湖南科技大学毕业设计（论文）答辩记录日期：学生：学号：班级：题目：提交毕业设计（论文）答辩委员会下列材料：1 设计（论文）说明书共页2 设计（论文）图纸共页3 指导人、评阅人评语共页毕业设计（论文）答辩委员会评语：[主要对学生毕业设计（论文）的研究思路，设计（论文）质量，文本图纸规范程度和对设计（论文）的介绍，回答问题情况等进行综合评价]答辩委员会主任：（签名）委员：（签名）（签名）（签名）（签名）答辩成绩：总评成绩：摘要变电所是一个电源汇集、电力分配和电压升降的场所，直接影响着整个的电力系统经济和安全运行，成为联系用户与发电厂的中间重要环节，其作用是分配与变换电能吃。

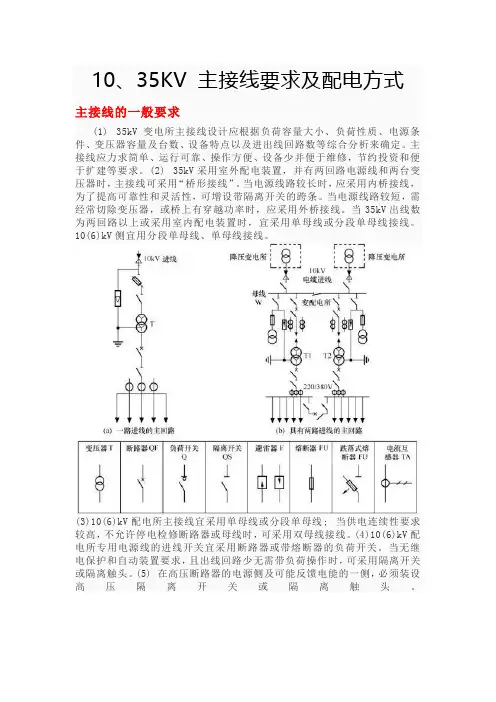

10、35KV 主接线要求及配电方式
10、35KV 主接线要求及配电方式主接线的一般要求(1) 35kV变电所主接线设计应根据负荷容量大小、负荷性质、电源条件、变压器容量及台数、设备特点以及进出线回路数等综合分析来确定。
主接线应力求简单、运行可靠、操作方便、设备少并便于维修，节约投资和便于扩建等要求。
(2) 35kV采用室外配电装置，并有两回路电源线和两台变压器时，主接线可采用“桥形接线”。
当电源线路较长时，应采用内桥接线，为了提高可靠性和灵活性，可增设带隔离开关的跨条。
当电源线路较短，需经常切除变压器，或桥上有穿越功率时，应采用外桥接线。
当35kV出线数为两回路以上或采用室内配电装置时，宜采用单母线或分段单母线接线。
10(6)kV侧宜用分段单母线、单母线接线。
(3)10(6)kV配电所主接线宜采用单母线或分段单母线; 当供电连续性要求较高，不允许停电检修断路器或母线时，可采用双母线接线。
(4)10(6)kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
(5) 在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。
(6) 向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分断能力和频繁操作性能的断路器。
(7) 10 (6) kV母线的分段处，宜装设断路器，但符合下列情况时，可装设隔离开关或隔离触头组:1)事故时手动切换电源能满足要求。
2)不需要带负荷操作。
3)继电保护或自动装置无要求。
4)出线回路较少。
(8)10(6)kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器，另一侧装隔离开关或负荷开关，如两侧供电可能性相同，宜在两侧均装设断路器。
(9)变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。
接在母线上的避雷器和电压互感器，宜合用-~组隔离开关。
架空进出线上的避雷器回路中，可不装设隔离开关。
变电站主接线图(解释)
变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。
主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。
主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。
适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。
2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。
当对可靠性要求不高时，也可利用分段隔离开关进行分段。
母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。
母线分段一般分为2－3段。
优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。
适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。
3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。
为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。
因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。
适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。
4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。
110_35_10KV降压变电所电气部分设计 (1)
毕业设计课题名称：110、35、10kV变电所电气部分设计设计时间：2009年12月系部：电子信息工程系班级：**************姓名：********指导老师：********摘要：随着电力行业的不断发展，人们对电力供应的要求越来越高，特别是供稳固性、可靠性和持续性。
然而电网的稳固性、可靠性和持续性往往取决于变电所的合理设计和配置。
一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。
出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。
同时对于变电站内的主设备进行合理的选型。
本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。
使其更加贴合实际，更具现实意义。
关键词 35kV 变电所设计附件3：宁东教育系统2015年教师节表彰奖励人员推荐表个人简介潘慧芬，女，小学数学高级教师，专科学历。
自1990年毕业至今25年，一直扎根矿区学校，担任小学数学双班教学工作，对待工作认真、负责，教改意识强烈，教学方法灵活多样，所带班级学生的成绩一直名列前茅。
个人教育理念爱是教学成功的基础创新是教育的希望教而不言则浅研而不教则空------------记宁东一小潘慧芬先进事迹宁东教育系统关于收集“优秀教师”、“优秀教育工作者”等先进个人事迹材料的通知各中小学、幼儿园：在第31个教师节即将来临之际，为庆祝广大教师自己的节日，充分展示各类“优秀教师”的高尚精神风貌，吸引全社会更多地关注宁东教育，加大优秀教师的宣传力度，汇聚正能量，在宁东地区树立尊师重教的良好社会风气，经宁东教育工作办公室研究决定，征集2012年以来各中小学、幼儿园受表彰的优秀教师、优秀教育工作者等先进个人事迹材料，并汇编成册。
(完整word版)35KV降压变电所设计
本次设计以10KV站为主要设计对象,分为任务书、计算说明书二部分，同时附有1张电气主接线图加以说明。
该变电站设有2台主变压器，站内主接线分为35 kV、和10 kV两个电压等级.两个电压等级均单母线分段带旁路母线的接线方式.本次设计中进行了电气主接线图形式的论证、短路电流计算、主要电气设备选择及校验(包括断路器、隔离开关、电流互感器、电压互感器)。
关键词：变电所;短路电流；电气主接线1。
分析原始资料 (1)2.主变压器容量、型号和台数的选择 (2)2。
1 主变压器的选择 (2)2。
2主变台数选择 (3)2。
3主变型号选择 (3)2.4主变压器参数计算 (3)3. 主接线形式设计 (3)3。
1 10kV出线接线方式设计 (3)3.2 35kV进线方式设计 (4)3.3总主接线设计图 (4)4. 短路电流计算 (4)4.1 短路计算的目的 (4)4。
2 变压器等值电抗计算 (5)4.3 短路点的确定 (5)4.4 各短路点三相短路电流计算 (6)4。
5 短路电流汇总表 (7)5. 电气一次设备的选择 (7)5。
1 高压电气设备选择的一般标准 (7)5。
2 高压断路器及隔离开关的选择 (8)5。
3 导体的选择 (12)5。
4 电流互感器的选择 (13)5.5 电压互感器的选择 (14)6. 防雷 (16)6。
1 防雷设备 (16)6。
2 防雷措施 (17)6。
3 变配电所的防雷措施 (17)7. 接地 (18)7.1 接地与接地装置 (18)7。
2 确定此配电所公共接地装置的垂直接地钢管和连接扁钢 (18)总结 (19)致谢 (20)参考文献 (21)1. 分析原始资料1、变电站 类型：35kv 地方降压变电站2、电 压 等 级:35kV/10kV3、负 荷 情 况35kV ：最大负荷12.6MVA 10kV ：最大负荷8。
8MVA4、进,出线情况:35kV 侧 2回进线 10kV 侧 6回出线 5、系统情况:（1）35kv 侧基准值: S B =100MVA U B1=37KVΩ====×==69.131003756.1373100322221111BB B B B B S U Z KAU S I（2）10kV 侧基准值：S B =100MVA U B2=10.5KVΩ====×==1025.11005.105.55.103100322222122BB B B B B S U Z KAU S I（3）线路参数：35kv 线路为 LGJ-120，其参数为 r 1=0。
