安捷伦16800系列逻辑分析仪技术资料

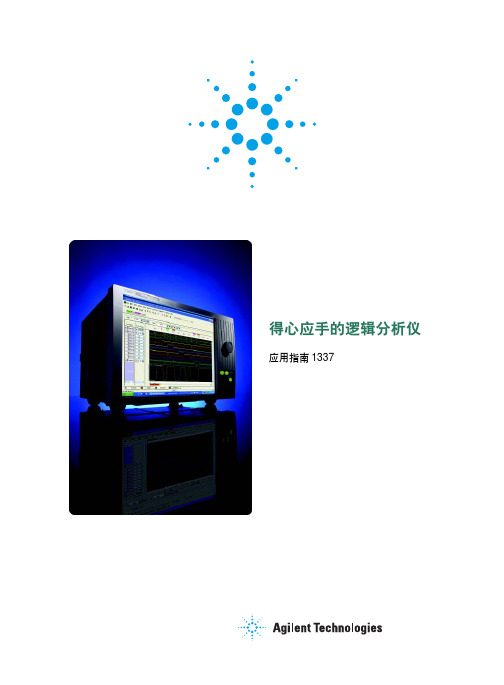

得心应手的逻辑分析仪(应用指南)
应用指南1337//find/logic 引言 (2)示波器，还是逻辑分析仪? (3)什么是逻辑分析仪 (5)定时分析仪基础 (5)状态分析仪基础 (12)有效使用数字工具 (17)如何接到您的目标系统 (20)总结 (23)为您的工作任务选择使用了正确的工具，您就能更高效和更节省时间地应对数字调试挑战。
在您选择正确的工具之前，了解您所拥有的工具和这些工具能做哪些事情是极为重要的。
这篇应用指南为您简要讲述逻辑分析仪的基础知识。
虽然没有详细介绍所能做的每一种测量，但能使您很好了解逻辑分析仪能完成的任务。
所回答的问题包括“为什么我要使用逻辑分析仪? ”和“逻辑分析仪将能为我做什么? ”目录引言23在选择是使用示波器，还是使用逻辑分析仪时，多数工程师会选择示波器。
为什么? 因为大多数用户更熟悉示波器。
但示波器的测量能力不能适应有些应用的需要，而逻辑分析仪却可能提供更有用的信息。
由于示波器和逻辑分析仪在测量能力上有所重叠，因此在某些情况下两种仪器都可以使用。
如何确定哪种仪器更适合您的应用呢? 让我们回顾一些基本的指导方针。
示波器，还是逻辑分析仪?什么时候应使用示波器当您需要看到信号上小的电压变化当您需要很高的时间间隔精度一般来说，在需要高垂直或电压分辨率时应使用示波器。
即如果您需要看到如图1所示的每一微小电压变化，就应使用示波器。
许多示波器，包括新一代数字示波器，还能够提供非常高的时间间隔分辨率。
也就是能以很高的精度测量两个事件间的时间间隔。
总之，当您需要参数信息时，就应使用示波器。
图1. 示波器波形//find/logic 什么时候应使用逻辑分析仪当您需要同时看到许多信号当您需要以与硬件相同的工作方式观察系统中的信号当您需要在若干信号线的高或低电平上进行码型触发，并观察结果逻辑分析仪源出于示波器。
它们用和示波器相同的方式展现数据，水平轴代表时间，垂直轴代表电压幅度。
但与示波器提供很高的电压分辨率及时间间隔精度不同，逻辑分析仪能同时捕获和显示数百个信号，这是示波器达不到的。
MIPI D-PHY 测试
MIPI D-PHY简介及测试方法安捷伦科技（中国）有限公司李凯一、MIPI D-PHY简介对于现代的智能手机来说，其内部要塞入太多各种不同接口的设备，给手机的设计和元器件选择带来很大的难度。
下图是一个智能手机的例子，我们可以看到其内部存储、显示、摄像、声音等内部接口都是各不相同的。
即使以摄像头接口来说，不同的摄像头模组厂商也可能会使用不同的接口形式，这给手机厂商设计手机和选择器件带来了很大的难度。
MIPI (Mobile Industry Processor Interface)是2003年由ARM, Nokia, ST ,TI等公司成立的一个联盟()，目的是把手机内部的接口如摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机设计的复杂程度和增加设计灵活性。
MIPI联盟下面有不同的WorkGroup，分别定义了一系列的手机内部接口标准，比如摄像头接口CSI、显示接口DSI、射频接口DigRF、麦克风/喇叭接口SLIMbus等。
统一接口标准的好处是手机厂商根据需要可以从市面上灵活选择不同的芯片和模组，更改设计和功能时更加快捷方便。
MIPI是一个比较新的标准，其规范也在不断修改和改进，目前比较成熟的接口应用有DSI(显示接口)和CSI（摄像头接口）。
CSI/DSI分别是指其承载的是针对Camera或Display应用，都有复杂的协议结构。
以DSI为例，其协议层结构如下：CSI/DSI的物理层（Phy Layer）由专门的WorkGroup负责制定，其目前采用的标准是D-PHY。
D-PHY采用1对源同步的差分时钟和1～4对差分数据线来进行数据传输。
数据传输采用DDR 方式，即在时钟的上下边沿都有数据传输。
D-PHY的物理层支持HS(High Speed)和LP(Low Power)两种工作模式。
HS模式下采用低压差分信号，功耗较大，但是可以传输很高的数据速率（数据速率为80M～1Gbps）；LP模式下采用单端信号，数据速率很低（<10Mbps），但是相应的功耗也很低。

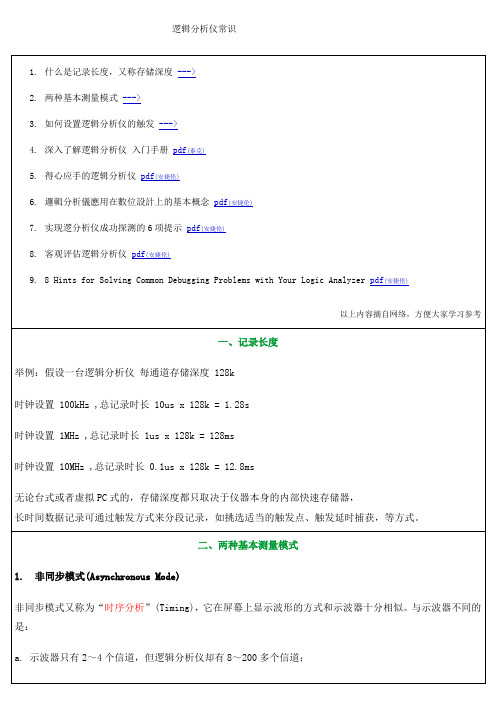

逻辑分析仪常识
If ADDR=1000 Then Go To 2
If DATA=2000 Then Trigger
若逻辑分析仪撷取到的数据如下，虽然第一点可符合条件1，但触发点应发生在第7个点：
Sample No.
ADDR
DATA
备注
1
1000
2000
此取样点符合第一层的条件
2
1010
3000
布尔代数
若需要以数个条件同时发生的情况作为触发点，则应使用布尔代数，例如「If ADDR=1000 AND DATA=2000」。
到底要使用多层式触发顺序，还是采用布尔代数，混淆二者是触发设定中常见的错误。通常布尔代数是用于许多事件同时发生时；而对于一个事件发生在另一事件之后，有排列先后的情形，则应使用多层式触发顺序。
Timer1<500 ns then Trigger
Else If Timer1>=500 ns, then
Reset Timer1 Go to 1
节省内存
为嵌入式软的问题所在。只知道错误点接着百万状态后，发生了不正常动作，因此可在此现象作触发，但却因内存有限，而无法同时看到原因（错误）与现象（问题）。两种最简单节省内存的方法是时钟与储存资格限制。
Else If DATA=2000 Then Trigger (此为第一状态的第三个分支)
2.If DATA<=7000 Then Trigger
3.If SIG1 rising edge Then Trigger
第一状态含有三个分支，因此有三种可能的动作，若能符合第一分支的条件，则其它分支便不做测试；同时，即使一个取样点能符合多个分支的条件，最多也只能执行一个分支的动作。
是德科技keysight16850系列逻辑分析技术手册
技术资料
拥有业界最快的定时捕获速度和最深的存储深度, 专为快速数字系统调试设计
• 2.5 GHz 定时捕获速度和高达 128 MSa 的存储深度使您可以迅速发 现难以捕获的问题, 甚至是在触 发点很久之前发生的问题
• 速度高达 1.4 GHz 的触发序列发 生器使分析仪能够进行状态和定 时捕获
agilent16850系列便携式逻辑分析仪技术资料25ghz定时捕获速度和高达128msa的存储深度使您可以迅速发现难以捕获的问题甚至是在触发点很久之前发生的问题速度高达14ghz的触发序列发生器使分析仪能够进行状态和定时捕获拥有业界最快的定时捕获速度和最深的存储深度专为快速数字系统调试设计通道数3468102136最大定时采样率半全通道ghz200ps存储深度高达25625ghz400ps存储深度高达128高速定时缩放125ghz80ps存储深度高达256kb触发序列发生器14ghz最大状态时钟速率700mhz700350mhz标准配置最大状态数据速率1400mbs700700mbs标准配置最大存储深度008160163203264064128128支持的信号类型自动阈值采样位置调整支持所有通道同时眼图显示支持探头兼容性直接连接单端飞线mictorsofttouchpro无连接器90针连接器单端和差分探头适用于飞线mictorsofttouch软接触softtouchprosamtec连接u4201a电缆结合使用选择ddr23bga探头和探头电缆选择ddr3addrcmd地址命令插槽内插器探头16850系列便携式逻辑分析仪选型指南80ps分辨率125ghz高速定时缩放功能和256采样使您可以观察接近触发点的信号时序高达14gbps的状态数据速率可跟踪您的设计中的高速并行和串行总线使用独一无二的眼图扫描可对所有通道进行信号完整性分析种型号分别拥有3468102136通道可在各种应用中灵活地执行测量针对当前复杂设计中的各个方面所提供的应用程序支持可帮助您对fpga动态探头和数字vsa矢量信号分析进行针对性分析功能强大可定制的触发能够快速发现问题经过充分验证使用简单的界面可加快调试速度标准配置的15英寸触摸屏可同时显示多个总线和信号拥有业界最快的定时捕获速度和最深的存储深度专为快速数字系统调试设计agilent16850系列便携式逻辑分析仪能够以最低的价格提供最高的性能包括深存储高速定时和状态测量
Agilent Infiniium 9000系列示波器 说明书
RS-232/UART 串行解码和触发(N5462B 或新购买示波器的选件 001)
使用该应用选项，您无需再去手动解码总线流量。该应用选项使用示波器或 逻辑通道捕获的数据， 可使您轻松查看RS-232或其他UART串行总线发送的信息。 实时显示按时间对齐的发送线和接收线的解码。此应用选项能够在 RS-232/ UART 条件下进行基于硬件的触发。 本应用选项可在所有型号上使用，可使用示波器通道或逻辑采集通道的任意
最大示波器 型号
DSO9064A MSO9064A DSO9104A MSO9104A DSO9254A MSO9254A DSO9404A MSO9404A
标配示波器 每通道存储器
10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts 10 Mpts/20 Mpts
拖放测量
测量很简单: 只要在测量条上拖拽 图标，然后在您想要测量的周期中释放 即可。 您可以在波形上执行五个测量， 或 是测量五个不同周期的波形。所有测量 结果都将以统计的形式显示在屏幕底部， 并对您正在测量的通道进行彩色编码。
4
它是一台三合一的仪器
2. 逻辑分析仪
MSO 型号添加了 16 个高速定时通道及标配的 128 Mpts 数字通道存储器, 使您能够在更长的时间周期内维持 2 GSa/s 的快速采样率。
您正在使用 Altera 或 Xilinx FPGA 进行设计吗? 请使用 FPGA 动态探头进行快速的内部 FPGA 测量。您正在使用 I2C、SPI、 RS-232、低速或全速 USB 总线吗? 请使用数 使用定时通道评测控制信号关系和高达 16 位的数据总线。使用符号更快地解释波形 字通道为这些总线进行采集和解码, 将模拟通道用于其他的 时间相关的信号的测量
Agilent(安捷伦) 8960综测仪 中文说明书
5) &RPPXQLFDWLRQV 3*8 ( 0LVVLRQ $YHQXH /LEHUW\ /DNH :DVKLQJWRQ 86$
'HFODUHV WKDW WKH SURGXFW 3URGXFW 1DPH
0RGHO 1XPEHU 3URGXFW 2SWLRQV
欧洲 $JLOHQW 7HFKQRORJLHV (XURSHDQ 0DUNHWLQJ 2UJDQL]DWLRQ 32 %R[ $= $PVWHOYHHQ 7KH 1HWKHUODQGV 荷兰
日本 $JLOHQW 7HFKQRORJLHV -DSDQ /WG 0HDVXUHPHQW $VVLVWDQFH &HQWHU 7DNDNXUD&KR +DFKLRML6KL 7RN\R -DSDQ
KWWSZZZDJLOHQWWHFKFRPVHUYLFHV(QJOLVKLQGH[KWPO 如果无法访问因特网 以下所列服务中心可让您找到离您最近的服务代表或代理
美国 测试与测量电话服务中心 7HVW DQG 0HDVXUHPHQW &DOO &HQWHU 美国境内免费电话
欧洲
加拿大
日本 测量技术支持中心 0HDVXUHPHQW $VVLVWDQFH &HQWHU
拉丁美洲
传真
传真
澳大利亚 新西兰
澳大利亚 新西兰
警告
Байду номын сангаас
警告符号表示存在危险 它提请用户对某一过程 操作方法或其他类似情况 的注意 如果不能正确操作或遵守规则 则可能造成人身伤亡 在完全理解 和满足所指出的警告条件前 不要继续下一步
安捷倫科技 16800 系列 可攜式邏輯分析儀 说明书
協助您快速完成數位系統除錯、驗證及最佳化作業－價位又不會超出您的預算範圍特色與優點•解析度250 ps（4 GHz）的時序放大能力可迅速找出難纏的時序問題，不需要分兩次探量。
•配備15 吋的顯示幕，還可選配觸控式螢幕，能夠讓您觀察更多的資料，迅速進行瀏覽。
•View Scope －能以時間相互關聯的方式執行量測及顯示邏輯分析儀和示波器的資料，讓您有效地跨設計的類比和數位部份追查出問題所在。
•八款機種分別配備34/68/102/136/204 個頻道，記憶體的深度最大可達32 M，還有內建碼型產生器的機種，如此多樣化的選擇可提供任何預算所需的量測彈性。
•可支援今日複雜設計的各種應用需求－FPGA 動態探棒、數位VSA（向量信號分析），還可以廣泛地支援各種廠牌的處理器和匯流排。
安捷倫科技16800 系列可攜式邏輯分析儀規格資料目錄16800 系列可攜式邏輯分析儀的選購指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2可追蹤系統即時運作狀況的邏輯分析能力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3安捷倫科技16800 系列邏輯分析儀的規格及特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5內建碼型產生器可在單一部儀器中提供數位激發和響應的量測能力. . . . . . . . . . . . . . . . . . . 10碼型產生器的規格及特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12充分發揮邏輯分析儀和示波器的互補能力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23多種檢視與分析工具可讓您立即深入探量設計內部的狀況. . . . . . . . . . . . . . . . . . . . . . . . . . 24 16800 系列的儀器特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 16800 系列的介面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 16800 系列的實體特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 16800 系列的配件.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31訂購資訊. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33支援、服務及協助. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36216800 系列可攜式邏輯分析儀的選購指南3468 102 136204484848N/AN/A4 GHz (250 ps)、 4 GHz (250 ps)、64 K 深64 K 深1.0 GHz (1.0 ns) / 1.0 GHz (1.0 ns) / 500 MHz (2.0 ns)500 MHz (2.0 ns)搭配選項250 為搭配選項500 為450 MHz 250 MHz 搭配選項250 為250 MHz 搭配選項250 為搭配選項500 為500 Mb/s 250 Mb/s搭配選項250 為250 Mb/s 搭配選項001 為1 M 搭配選項001 為1 M 搭配選項004 為4 M 搭配選項004 為4 M 搭配選項016 為16 M 搭配選項016 為16 M 搭配選項032 為32 M 搭配選項032 為32 M 單端式單端式有有40-pin 的纜線接頭40-pin 的纜線接頭1 16821A、16822A 及16823A 含碼型產生器。
安捷伦射频测试方案简介_图文
射频通信测试研讨会•测试框架介绍•射频电路测试部分•元器件测试部分NA 316Agilent RestrictedNov. 2005宽带无线通信的框架发射机电路测试解决方案54830A数字示波器16900A逻辑分析仪N1912A功率计89650A矢量信号分析仪接收机电路测试解决方案E8267D矢量信号源或者E4438C N5102A数字接口E8257D微波信号源或者N5181A信号产生方式基带信号数据模拟或数字IQ 信号射频信号输出输出信号基带信号建立基带信号输出Internal Baseband Generators Baseband StudioSignal Studio Software射频信号输出Today, signal generation solutions are best described by the individual subcomponents that comprise the solution. Signal generation can be broken down or modeled into three main elements, Signal Creation , where software or firmware creates the bits, Signal Generation , which turns the bits into low frequency I/Q signal, and Signal Generation , that upconverts to the RF or MW frequency of interest. AgilentAgilent信号源分类 Basic Performanc e MidPerformanc e High Performanc e RF Analog RF RF RF MW N9310A 3 GHz freq. range AM, FM, PM, and Pulse N5181A MXG 1,3, or 6 GHz freq. range Fast switching AM, FM, PM, and Pulse E4428C ESG 3 or 6 GHz freq. range High power Spectral purity AM, FM, PM, and Pulse E8663B 3.2 or 9 GHz freq. range High power World class SSB phase noise AM, FM, PM, Pulse, and Narrow pulse 20,32,40,50 or 67 GHz freq. range Extensions up to 325 GHz High power World class SSB phase noise AM, FM, PM, Pulse, Narrow pulse, Scan E8257D PSG RF RF RF MW Vector N9310A 3 GHz freq. range External I/Q only 80 MHz ext I/QN5182A MXG 3 or 6 GHz freq. range Fast switching Best ACPR 100 MHz BBG BW 160 MHz ext I/Q ARB BBG 64 MSa waveform playback 100 MSa waveform storage 3G, WiMAX, WLAN, Digital Video, and more E4438C ESG 1,2,3,4, or 6 GHz freq. range High power Spectral purity 160 MHz ext I/Q 80 MHz BBG BW Real-time & ARB BBG 64 MSa waveform playback 1 GSa waveform storage BERT & Digital I/Q I/O 3G, WiMAX, WLAN, Digital Video, and more E8267D PSG 20,32, or 44 GHz freq.range High power World class SSB phase noise 2 GHz ext I/Q 80 MHz BBG BW Real-time & ARB BBG 64 MSa waveform playback 1 GSa waveform storage Digital I/Q I/O Pulse building, NPR/multitone, 3G, WiMAX, WLAN, Digital video, and more 6矢量信号产生过程 Baseband Signal Generator (internal or external n I RAM n LPF n ReFIR sampling n DAC I/Q modulator I RF/MW LO I/Q Waveform File n LPF Q RAM n n Resampling 90° ALC FIR n DAC Q Q I Driven by the popularity of digital modulation schemes in today’s commu nications systems, vector signal generators have become the instrument of choice to provide real-world test stimuli for modern wireless transceivers and their components. This is primarily due to the ease with which a wide variety of test signals can be created using wideband arbitrary waveform generators. Virtually any complex modulation scheme is easily achieved using waveform simulation software and then easily downloaded to the signal generator for playback. Most vector signal generators are equipped with internal arbitrary IQ waveform generators and IQ modulators to support these complex modulation schemes. They provide both baseband and RF/microwave test signals in a single integrated instrument. External baseband generators can also be used, when they add value to a test configuration. At a high level, a vector signal generator is composed of several fundamental blocks: waveform memory, resampling, FIR filters, digital-toanalog converters, analog IQ filters, I/Q modulator, attenuator, and an automatic level control (ALC circuit. To accurately generate repeatable calibrated test stimuli, it is essential to identify the primary sources of error in the signal path and find methods to contend with and/or correct for those imperfections. Fortunately, proper conditioning of the waveform can ultimately avoid and/or correct for many additive impairments inherent in the baseband and RF/microwave signal generator hardware. 7N8241A 任意波形发生器 --“N6030A LXI Version” N6030A输出信号杂波抑制性能型号 N8241A -125 N8241A -125 N8241A -062 N8242A -125 N8242A -062 带宽500MHz 500MHz 250MHz 500MHz 250MHz 采样时钟 1.25GS/s 1.25GS/s 625MS/s 1.25GS/s 625MS/s 分辨率 15Bits 15Bits 15Bits 10Bits 10Bits 8N5102A 数字接口卡 N5102A Digital Signal Interface Module ESG or PSG Digital IQ Analog I/Q DUT RF 与被测件匹配的数字接口• 串行或并行数据方式• LV TTL,LV CMOS (3.3V, 2.5V, 1.8V, 1.5V, or LVDS • IQ 或数字IF信号• 2’s complement or offset binary • MSB or LSB • 4 to 16-bit words • 并行状态：1 to 100 MHz 采样速率• 串行状态：400M采样速率• 可使用内部和外部时钟信号• 每个数据位最多4个采样时钟• Adjustable clock-to-data skew ESG or PSG Analog I/Q DUT RF N5102A Digital IQ/IF With the Baseband Studio digital signal interface module, the E4438C ESG can be configured to accept your digital inputs to modulate the RF carrier. Now you can use the E4438C as a custom golden transmitter to verify your transceiver’s baseband coding algorithms. For inputs, the digital signal interface module features flexible data formats, clocking, and physical interface to simplify connecting to your devices digital outputs. Also with the Baseband Studio digital signal interface module, the E4438C ESG can be configured to provide digital outputs to test your radio’s baseband subsection with the same test signals used to derive your RF test signals. Using consistent test signals for the baseband and RF subsection of your radio design yields less test ambiguity at theRF/baseband integration stage of your transceiver design cycle. For outputs, the digital signal interface module features flexible data formats, clocking, and physical interface to simplify connecting to your devices digital inputs. 9Agilent信号产生能力 Mobile Communications Wireless ConnectivityAudio/Video Broadcasting Detection, Positioning, Tracking & Navigation GeneralRF/MW 3GPP W-CDMA 3GPP W-CDMA 3GPP W-CDMA HSPA LTE CPRI BTS TD-SCDMA CDMA2000 & IS-95-A cdma2k & 1xEV-DO GSM/EDGE Real-Time TDMA: GSM/EDGE GPRS/EGPRS NADC PDC/PHS DECT/TETRA ARB TDMA: GSM/EDGE NADC PDC/PHS DECT/TETRA APCO PWT CDPD 802.16e Mobile WiMAX 802.16d Fixed WiMAX 802.15 MB-OFDM UWB Bluetooth 802.11a/b/g/p/j/n WLAN & MIMO DVB-T/H/C/S ISDB-T DTMB ATSC T-DMB S-DMB Pulse Building GPS Digital, RF, & MW Fading Toolkit Jitter Injection Multitone Distortion (Enhanced Multitone and NPR Multitone Calibrated AWGN Custom Modulation = Signal Studio = Embedded SW Agilent has committed to continued development of signal creation software solutions. We offer the largest selection of signal creation software in theindustry and continue to update and expand our offering. Key contributions: •most complete format coverage for mobile communications. •continue to meet the time-to-market windows for emerging wireless connectivity formats. •recently introduced solution for Audio/Video broadcasting and plan to continue to enhance our product offering in this area. •solutions for detection, positioning, tracking and navigation with our pulse building and GPS signal creation software products. •variety of general purpose signal creation software for custom signal generation, distortion test, additive impairments, and signal correction. 10Transmitter Test RF完整的信号产生解决方案Digital Baseband Analog Baseband 90ºScrambling/Spreading CoderQ I Data IN PSARFOUT DAC DACΣE4438C ESGLODSP ASICDigital I/Q Analog I/QPA test plane Component/amplifier/transmitter testRF完整的信号产生解决方案Digital Baseband Analog Baseband test plane E4438C ESGLODe-scramble/De-spread Decoder90ºReceiver Test RF INDSP ASICData OUT ADCADCDigital I/QAnalog I/QPRBS BERT LNA Q I ASIC/DSP/receiver test射频电路测试解决方案54830A数字示波器16900A逻辑分析仪N1912A功率计89650A矢量信号分析仪射频/微波被测信号数字形式被测信号Agilent PSA频谱分析仪•分析频段:3Hz~26.5GGHz•全数字化信号处理,滤波器矩形系数4.1•相位噪声,噪声系数测试功能•提供信号功率;带宽;CCDF;频谱模板;杂散等参数测试功能•将26.5G信号下变频为70M,IQ等形式•解调分析带宽10M,36M,80M 可选Agilent 54855B高带宽示波器Agilent 54832D混合示波器16700/168x系列逻辑分析仪•宽带示波器:20G采样; 4个模拟通道;•混合示波器:4G采样,16个数字通道测试•数字形式信号分析•将所有输入信号的量化结果输出Agilent 89641A•95M采样速率•测试频率范围: 6GHz,带宽为36MHz (单通道;72MHz (双通道Agilent 89601A矢量分析软件•对信号数据进行频域;时域;解调分析功能•与各种分析仪表及用户采样数据,信号源等连接•对各种模拟调制;数字调制信号进行解调•对各种瞬变信号进行捕捉;存储;事后重放,存储空间为1GB •脉冲压缩雷达信号脉内调制精度分析•测试分析功能扩展性宽带信号(<10GHz多路信号(I/Q信号1394火线LAN/GPIBf ≤6 GHzAgilent PSG 矢量信号源•合成20G范围微波信号•AM;FM;PM调制信号•数字调制信号•脉冲调制,脉内可编程调制•32MB任意波发生器•将分析仪捕捉的信号重建恢复•最大1GHz调制带宽复杂信号合成LAN/GPIBf ≤26..5 GHz(可扩展Agilent信号分析仪家族FFT(快速傅立叶变换并行滤波器组处理full spectral display A f f 1f 2A ff 1f 2滤波器扫描测试LCD shows fullspectral display扫频频谱仪信号的频域分析技术VCO各种相噪优化模式,适用不同测试要求ADC采用Dither 技术Analog IFFilter数字中频滤波处理9带宽1Hz 到8MHz 9160个设置值9一致性好9相位线性好数字检波方式Normal RMS Avg Peak Min SampleFFT扫频方式和FFT 方式9小RBW 实现9良好的滤波器选择性9速度快输入衰减器2dB 步进变化,对最大测试动态范围的优化DANL -151dBm3GHz 前置放大器to -169dBm •全数字中频处理技术•FFT/扫频双工作模式数字对数放大处理9线性好9>100dB 动态范围PSA 频谱分析仪的技术业内精度最高的频谱分析仪“Great guaranteed specs”±0.38 dB Flatness to 3 GHz±0.24 dB Absolute amplitude accuracy(±0.05 dB Amplitude Ref±0.00 dB Ref. Level±0.07 dB Scale Fidelity±0.03 dB RBW switching±0.62 dB Total accuracy (up to 3 GHz±0.24 dB95% Confidence±0.17 dB Typical最大的可用动态范围2 dB stepattenuator160 RBW settings W-CDMA ACP 81 dB dynamic range *Over a wide range of input power & frequenciesMXA 系列频谱分析仪幅度频率时间¾频域测量宽频率范围信号搜索信号杂散测试信号功率参数信号占用频率带宽¾时域测量信号变化过程¾解调测量信号调制参数信号调制精度信号的基本分析方法基于VXI的矢量信号分析仪 89640A 89641A 89610A 89610A/opt 89611A VXI 系统 VXI系统灵活配置的系统 RF+IQ信号分析能力 2×E1439B 2×89605B E2730A 或E2731A E8491B:1394接口 E8404A :13 Slot 机箱频率范围： DC-2700 MHz 分析带宽：36M 频率范围： DC-6000 MHz 分析带宽：36M 频率范围：频率范围：双通道测试 DC-40 MHz 56~88 MHz 频率范围：分析带宽：39M DC~40 MHz 分析带宽：36M 分析带宽：78M 21Agilent 89650矢量信号分析仪 Agilent独特的200M/14BitADC处理 Agilent独特的200M/14BitADC处理对信号进行IQ解调处理对信号进行IQ解调处理分析频率范围: DC~26.5G(频谱仪决定分析频率范围: DC~26.5G(频谱仪决定分析带宽: 80M 分析带宽: 带宽内0.1dB幅度和0.7度相位的平坦度带宽内0.1dB幅度和0.7度相位的平坦度最高测试精度 The 71910A Wideband Receiver can be used to extend the frequency range and bandwidth of the 89600 VSA. The 71910A covers 26.5 GHz and acts as a microwave downconverter. The 71910A also has an option for providing analog I and Q outputs. These I and Q outputs can drive a dual (two channel 89610A VSA. Using the 89610A I + jQ mode, the two 39 MHz bandwidth inputs can be stacked together to provide true 78 MHz information bandwidth. 22集成电路测试方案研讨会•测试测试框架介绍•射频电路测试部分•器件以及材料测试部分 NA 316 Agilent Restricted Nov. 2005 23Agilent 器件测试解决方案 ENA系列网络分析仪 9KHz to 4.5GHz 9KHz to8.5GHz PNA系列网络分析仪 10MHz to 20GHz 10MHz to 40GHz 24网络分析仪的测量功能 a1 b1 输入反射 S 21 传输 b2 b2 a2 S 11 DUT S 22 反射输入 b1 传输 S 12 反射特性传输特性工作频率信号功率利用测试仪表，是为评估电子系统中各种关键部件的性能参数。
安捷伦仪器使用说明书中文
Alpha安捷伦B1500A半导体器件分析仪用户！ˉ的GUID安捷伦科技公司声明？安捷伦科技公司2005年，2006年，2007年，2008本手册的任何部分不得转载任何形式或通过任何手段（包括电子电子存储和检索或翻译成外国语言）事先同意MENT和安捷伦的书面同意作为由美国科技公司在美国和国际版权法。
手册部件号B1500-90000版2005年7月第1版，第2版，2005年12月2006年4月第3版第4版，2007年1月2007年6月5日，版第6版，2007年11月2008年10月7日，版安捷伦科技公司5301史蒂文斯溪大道95051美国加利福尼亚州圣克拉拉保证本文档中所含的物质是提供MENT！°为是，±，是苏如有更改，恕不另行通知，在以后的版本。
此外，最大而且，在适用法律法律，安捷伦提供任何保证，明示或暗示，关于本手册的任何信息所载，包括但不不限于隐含保证为杆的适销性和适用性特定用途。
安捷伦不得承担错误或偶然或在相应的损害赔偿连接TION的家具，使用，或每本文件或任何性能所载资料。
应该安捷伦与用户有一个单独的与保修的书面协议在这个物质的范围，涵盖记录与这些冲突条款，在保修则以协议arate中的协议为准。
技术许可硬件和/或软件描述这份文件是依照许可可用于复制或只在雅跳舞的许可条款。
有限权利如果软件在使用的一种表现美国政府的首要合同或道，软件交付和许可！°商业计算机软件！±ADFAR252.227-7014（1995年6月）的定义，或作为一个！°商业项目！FA±定义2.101（a）或°有限计算机软！洁具！±作为定义在FAR52.227-19（六月1987）或任何相当机构法规或合同条款。
使用，重复或disclo的软件肯定是受安捷伦科技nologies！ˉ标准商业许可条款和非DOD部门和美国政府机构没有获得更大而不是限制权利定义在FAR 52.227-19中（C）（1-2）（6月1987年）。
高速ADC、DAC测试原理及测试方法
高速ADC/DAC 测试原理及测试方法随着数字信号处理技术和数字电路工作速度的提高，随着数字信号处理技术和数字电路工作速度的提高，以及对于系统灵敏度等以及对于系统灵敏度等要求的不断提高，对于高速、高精度的ADC ADC、、DAC 的指标都提出了很高的要求。
比如在移动通信、图像采集等应用领域中，一方面要求ADC 有比较高的采样率以采集高带宽的输入信号，另一方面又要有比较高的位数以分辨细微的变化。
因此，保证ADC/DAC 在高速采样情况下的精度是一个很关键的问题。
ADC/DAC 芯片的性能测芯片的性能测试试是由芯片芯片生产厂家完成生产厂家完成生产厂家完成的，的，的，需需要借助昂贵借助昂贵的的半导体测试仪器试仪器，，但是对于是对于板级板级板级和系统和系统和系统级级的设计人员来说设计人员来说，，更重更重要的是如要的是如要的是如何验何验何验证芯片在证芯片在板级或板级或系统系统系统级级应用应用上上的真正真正性能指标。
性能指标。
一、ADC的主要参数ADC 的主要指标分要指标分为静态为静态为静态指标和动指标和动指标和动态态指标2大类大类。
静态静态指标指标指标主主要有要有：：•Differential Non-Linearity (DNL)•Integral Non-Linearity (INL)•Offset Error•Full Scale Gain Error动态指标指标主主要有要有：：•Total harmonic distortion (THD)•Signal-to-noise plus distortion (SINAD)•Effective Number of Bits (ENOB) •Signal-to-noise ratio (SNR) •Spurious free dynamic range (SFDR)二、ADC 的测试方案要进行ADC 这些众多这些众多指标的指标的指标的验验证，证，基本基本基本的方的方的方法法是给ADC 的输入的输入端端输入一个理想的信号，的信号，然后然后然后对对ADC 转换转换以以后的数的数据进行据进行据进行采集和分采集和分采集和分析析，因此，，因此，ADC ADC 的性能测的性能测试试需要多台仪器多台仪器的的配合并配合并用用软件软件对测对测对测试结果进行试结果进行试结果进行分分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
34
68
102
170
[1] 未使用的时钟通道可用作数据通道
定时缩放 (TimingZoom) (无需双倍探头连接，针对所有通道同时进行的状态和定时分析)
定时分析采样速率 时间间隔精度
同一探头组内 不同探头组间 存储器深度 触发位置 最小数据脉冲宽度
4 GHz (250 ps)
±（1.0 ns + 0.01% 时间间隔读数） ±（1.75 ns + 0.01% 时间间隔读数） 64 K 样本 开始，中间，结束，用户定义 1 ns
延长设备使用寿命
快速得到诊断线索和定义有问题 的信号
可同时扫描所有的或部分的信号
在需要时，可通过升级您的 16800 系列逻辑分析仪获得更高的 存储器深度和状态速度。从而实现 购买您当前需要的测量能力，在日
可观看组合显示的结果或单独观 后有更高需要时再进行升级。
看每个信号的结果
可看到信号和总线间的时滞
其它
电压阈值设置范围 电压阈值精度
-5V 至 5 V （10mV 增量） ± 50 mV + 1% 设置值
5
Agilent 16800 系列逻辑分析仪技术指标和工作特性
状态 (同步) 分析模式
tWidth* [1] tSetup tHold tSample 范围 [2] tSample 调整分辨率 每通道最大状态分析数据率， 存储器深度 [4]
Agilent 16800 系列 便携式逻辑分析仪
技术资料
快速调试、验证和优化您的特性和好处
250 ps 分辨率 (4 GHz) 的定时缩放， 无需双倍的探头连接即可找出异常 的时序问题
带触摸屏的 15 英寸显示器，使您能 更快浏览和看到更多数据
View Scope — 逻辑分析仪和示波 器数据的时间相关测量和显示能让 您有效地跟踪跨模拟和数字部分设 计的问题
能精确测量精密的时序关系。
用可扩展至 32M 存储器深度的 深存储采样模式找到在时间上相 隔甚远的异常信号。
图 1. 共有 8 种可选型号，可为您提供符合您测量需要的逻辑分析仪
购买当前所需，日后需求增长时 再升级。16800 系列逻辑分析仪 提供对存储器深度和状态速度的 独立更新选项。
通过眼图查找器（EyeFinder）精 确地采样同步总线。眼图查找器 自动调整阈值及建立和保持时 间，为您进行高速总线测量提供 最高的置信度。
及阈值电压设置是自动确定的。因 钟内采集到您的设计中所有总线的
此您能以最高精度捕获高速总线上 信号完整性信息。为进行更深入的
的数据。自动阈值和采样位置设置 调查，可借助示波器快速确定有问
模式允许您...
题的信号。可观看组合显示的结果
得到精确和可靠的测量结果
或单独观看每个信号的结果。
节省测量设置的时间
3
用于跟踪实时系统运行的逻辑分析
自动化的测量设置，快速得到 故障线索
同时在数百个通道上确定 有问题的信号
通过自动化的测量设置，16800
随着时序和电压容限的持续压
系列逻辑分析仪能让您容易地启用 缩，信号完整性成为设计过程中一
和快速地进行测量。此外，该逻辑分 项至关重要的要求。您能通过眼图
析仪的建立 / 保持窗（或采样位置） 查找器在各种工作条件下，在几分
最大状态时钟速率 选件 250
250 MHz，
最大状态数据速率 选件 250
250 Mb/s，
最大存储器深度
1 M ，选件 001 4 M ，选件 004 16 M ，选件 016 32 M ，选件 032
自动阈值 / 采样位置查找
有
所有通道的同步眼图
探头兼容性
40 针电缆连接器
1 16821A, 16822A 和 16823A 带有码型发生器
16802A, 16822A1
16803A, 16823A1
16804A
68
102
136
48
48
N/A
4 GHz (250 ps) ，64 K 深度
16806A
204 N/A
1.0 GHz (1.0 ns) / 500 MHz (2.0 ns)
450 MHz，选件500 250 MHz，选件250
500 Mb/s，选件500 250 Mb/s，选件250
16806A
状态分析[1]
32 个数据 +2 个时钟 64 个数据 +4 个时钟 98 个数据 +4 个时钟 132 个数据 +4 个时钟 200 个数据 +4 个时钟
传统定时分析
34
68
102
136
204
跃变定时分析
34
当采样速率<500 MHz 时
68
102
136
204
跃变定时分析
—
当采样速率 =500MHz 时
共有 8 种型号，它们具有 34/68/102/ 136/204 可选的通道数，最深达32 M 的存储器深度，以及码型发生器，提 供适应任何预算要求的测量灵活性
对今天复杂设计的全方面的支持 — FPGA 动态探头，数字 VSA（矢量 信号分析），以及对众多处理器和总 线的支持。
目录 16800 系列便携式逻辑分析仪选型指南.................................................................. 2 用于跟踪实时系统运行的逻辑分析......................................................................... 3 Agilent 16800 系列逻辑分析仪技术指标和工作特性..............................................5 内置码型发生器在同一台仪器中为您提供数字激励和响应....................................10 码型发生器技术指标和工作特性........................................................................... 12 释放逻辑分析仪与示波器的互补威力....................................................................23 通过多种观察和分析工具对您的设计的立即洞察..................................................24 16800 系列仪器特性.............................................................................................26 16800 系列接口.................................................................................................... 29 16800 系列物理特性.............................................................................................30 16800 系列附件.................................................................................................... 31 订货信息............................................................................................................... 33 支持、服务和帮助.................................................................................................36
具有把一台逻辑分析仪一分为二 的能力，从而能监视和相关多组 总线，它提供对单个和多总线的 支持（包括只作时序分析、只作 状态分析、一部分通道作时序分 析 / 一部分通道作状态分析或一 部分通道作状态分析 / 另一部分 通道也对另外的总线作状态分析 的多种配置）。
精确测量精密的时序关系
您能通过 16800 系列逻辑分析 仪的 4GHz（250ps）高速定时缩放 功能进行精确的高速时序测量。它 采用并行采集体系结构，通过用于 状态或时序测量的相同探头执行同 时进行的高速时序测量。定时缩放 可始终处于有效状态，并且毫不影 响其它性能。您能使用 64K 深度的 定时缩放以高分辨率观察长时间周 期上的数据。
1.0 ns 1.0 ns
选件 500 (适用于 16802A, 16803A, 16804A, 16806A, 16822A 和 16823A) 1.5 ns 0.5 tWidth 0.5 tWidth -3.2 ns 至 +3.2 ns 80 ps 典型值 500 Mb/s 选件 001: 1 M 样本 选件 004: 4 M 样本 选件 016: 16 M 样本 选件 032: 32 M 样本 1个 1个 N/A 2.0 ns N/A N/A N/A
通过以波形，列表，趋势图，反 汇编，源码跟踪等形式观察或比 较显示中的时间相关数据，跨若 干测量模式地从现象追踪至产生 问题的根本原因。
通过直观的简单、快速和先进的 触发功能快速地自信地设置触 发。把新的触发功能和直观的用 户界面组合到一起。
信号的接入是解决系统问题的关 键，16800 具有业内品种最多的 探测附件，其电容性负载低到只 有 0.7pF。
1 M，选件001 4 M ，选件 004 16 M ，选件 016 32 M ，选件 032
