linux安装hspice教程(福州大学微电子)
HSPICE 使用流程-推荐下载
南京拓科科技有限公司HSPICE使用流程HSPICE 使用流程HPICE软件主要用于模拟电路的仿真。
模拟电路仿真工具是以电路理论、数值计算方法和计算机技术为基础实现的，由于模拟电路在性能上的复杂性和电路结构上的多样性，对仿真工具的精度、可靠性、收敛性以及速度等都有相当高的要求。
HSPICE程序由于收敛性好，适于做系统及电路仿真，又有工作站版和微机版本，在国内外的用户十分广泛。
一、HSPICE可模拟的内容1.直流分析：包括非线性电路的直流分析①电路的直流工作点：分析时电路中的电感全部短路，电容全部开路，得到电路的每一节点的电流和电压（相对参考点）值。
②直流小信号传输值：传输函数的直流小信号值为直流小信号工作下的输出变量和输入变量之比值，包括电路的输入电阻和输出电阻。
③直流转移曲线：HSPICE可在用户指定的范围内，逐步改变指定的独立电压或电流源，对每一个电源值的变化，都得到储存的输出变量。
④灵敏度分析：求出指定输出变量对于电路参数（包括电路中所有的元件，器件参数，直流电源的输入电平）的直流小信号灵敏度。
2.交流小信号分析：将交流输出变量作为频率的函数计算出来。
先计算电路的直流工作点，决定电路中所有非线性器件的线性化小信号模型参数，然后在用户所指定的频率范围内对该线性化电路进行分析。
①频域分析：在用户规定的频率范围内完成电路的交流分析。
②噪声分析：HSPICE可计算每个频率点上总的输出噪声电平及其等效输入噪声电平。
③失真分析：计算电路交流小信号工作下电路的失真特性，分析时是在输入端加有一个或两个频率的信号，在用户给定的输出负载电阻时，求出在该负载上的输出失真功率。
3.瞬态分析①瞬态响应：是从时间为零开始，到用户规定的时间范围内进行电路南京拓科科技有限公司HSPICE使用流程的瞬态特性分析。
②傅立叶分析：可以对输出波形进行傅立叶分析，得到在用户指定的基频及时间间隔范围的傅立叶系数。
4.电路的温度特性分析：HSPICE在用户未说明时，是在27℃的标称温度下进行各种模拟的。
Linux环境下安装Eclipse和CDT插件
Linux环境下安装Eclipse和CDT插件首先是安装Eclipse，方法有两种：第一种是通过Ubuntu自带的程序安装功能安装Eclipse，应用程序->Ubtuntu软件中心，搜Eclipse安装即可。
第二种方法是用命令：应用程序->附件->终端然后输入（中间可能需要你输入密码）：sudo apt-get install eclipsesudo apt-get install eclipse-pdesudo apt-get install eclipse-jdt解释：这个命令是在解决安装CDT（也就是能编译C/C++代码的插件）问题时搜到的一个博文里面的，其原文地址为：ubuntu上使用eclipse进行C/C++代码编译对于第一次接触Linux的人说，也许不知道怎么使用命令，或者为什么使用命令。
其实我也不是特别清楚，但我想跟系统有关吧，像Windows安装软件，都是exe格式的，然后双击，下一步下一步就可以，但是Linux应该是为了安全考虑或者什么的，需要使用命令来安装。
Ubuntu算是好的了，安装软件相对而言比较方便。
像我刚开始耍的fedora，安装软件，简直让人崩溃，总是会少点依赖的库。
使用命令安装软件，先要打开，终端（相当于DOS，或者说Windows附件里面的命令提示符），终端在应用程序->附件->终端。
在终端里面输入密码，不像Windows那样，会有显示，比如像*那样的。
如果在输入密码的时候，终端无任何符号显示，别担心，其实你刚才输入的都已经在终端上了，只是没有显示而已。
继续输就是了，然后按下Enter键。
注意：使用第一种方法安装时候，在安装CDT插件过程中，有可能会出现下面的错误An error occurred while installing the itemssession context was:(profile=PlatformProfile, phase=org.eclipse.equinox.internal.provisional.p2.engine.phases.Install, operand=null --> [R]org.eclipse.ant.ui 3.4.1.v20090901_r351, action=org.eclipse.equinox.internal.p2.touchpoint.eclipse.actions.InstallBundleAction).The artifact file for osgi.bundle,org.eclipse.ant.ui,3.4.1.v20090901_r351 was not found.我搜了一下，说是eclipse-pde或是eclipse-jdt没安装上。
Linux安装步骤ppt课件
点击“NEXT”
15
ppt课件.
15、选择支持的语言后，点击“NEXT”
ppt课件.
16
16、选择时区后，点击“NEXT”
ppt课件.
17
17、输入root登陆密码（最少6位），
点击“NEXT”
ppt课件.
18
18、密码保护选择后，点击“NEXT”
ppt课件.
19
19、安装程序选“Everything” ! 点击
“10Next”
ppt课件.
10、点ppt课件击. “Yes”
11
11、10G硬盘自动分区的结果，直接
点击“Next”
ppt课件.
12
12、选择默认进入的操作系统（如果硬盘
上有其它操作系统），然后点击“NEXT”
ppt课件.
13
13、进行网络配置，完成后点击
“ppNt课E件.XT”
14
14、选择“NO firewall”（无网络防火墙）！
27
ppt课件.
27、选择“Skip X configuration”（忽略
图形界面的配置），点击“NEXT”
ppt课件.
28
28、退出光盘，点击“Exit”完成安装。
重新启ppt课动件. 系统。
29
进入Linux系统
ppt课件.
30
1、使用grub启动，选择Linux操作系统， 回车，进入Linux系统
“NEXT”
ppt课件.
20
20、进入安装程序，点击“NEXT”
ppt课件.
21
21、格式化
ppt课件.
22
22、ppt传课件. 输文件
23
虚拟机Linux系统中安装SYNOPSYS工具图解教程
虚拟机Linux系统中安装SYNOPSYS工具图解教程陈浩利2011-05-16一、安装环境虚拟机：VMware 7.1操作系统：Fedora 10installer版本：2.0scl版本：10.9.3（据网上资料，有些用了11.1版本的，兼容性不是很好，故用此版本）dc版本：syn_vC-2009.06-SP5vcs版本：vcs-mx_vD-2009.12simif版本：simif_vC-2009.06-SP1pt版本：prime time pts_vD-2009.12-SP1（以上软件EETOP上均有下载链接）二、安装步骤2.1建立共享文件夹前提：VMware和Linux系统均安装了VMware Tools，如果没有可以将VMware Tools安装文件拷贝在U 盘中（Fedora 10可以识别U盘）进行安装。
新建一个虚拟机，然后编辑虚拟机：添加共享文件夹目录：设置的文件夹Windows系统和Linux系统均可对其进行读写，将Synopsy的各种安装文件放在这个文件夹，再拷贝到Linux系统自己的分区。
2.2 拷贝安装文件2.2.1 新建文件夹进入Fedora10 操作系统，在/home/chenhaoli（不同用户有不同的用户名，Fedora10中，用户只有在该路径下具有完全读写权限）下新建文件夹：/home/chenhaoli/eda（新建）/synopsys（新建）|--installer|--tar（存放installer安装文件）|--installer_v2.0（安装路径）|--scl|--tar（存放scl安装文件）|--scl_v10.9.3（scl安装路径）|--license（存放license）|--dc|--tar（存放dc安装文件）|--dc_2009（dc_2009安装路径）|--vcs|--tar（存放dc安装文件）|--vcs_2009（vcs_2009安装路径）|--simif|--tar（存放dc安装文件）|--simif_2009（simif_2009安装路径）|--pt|--tar（存放dc安装文件）|--pt_2009（pt_2009安装路径）2.2.2 拷贝安装文件将installer_v2.0.tar.Z拷贝到/synopsys/installer/tar中；scl_v10.9.3_common.tar、scl_v10.9.3_linux.tar拷贝到/synopsys/scl/tar中；syn_vC-2009.06-SP5_common.tar、syn_vC-2009.06-SP5_linux.tar拷贝到/synopsys/dc/tar中。
hspice2016安装教程
安装步骤：试装系统：win1064bit安装包路径和安装路径最好都不要出现中文，一般选择默认安装在C盘。
1.解压安装包压缩文件。
2.以管理员身份运行hspice_vL-2016.03-2_win.exe。
3.点击“Next”。
4.选择“I accept”，然后点击“Next”。
5.点击“Next”。
6.一般默认安装路径即可，然后点击“Next”。
7.点击“Next”.8.点击“Next”。
9.正在安装的界面。
10.点击“是”。
11.选择“I want”，然后点击“Finish”。
12.运行安装包hspice_vL-2016.06-SP1_win7_scl_keygen文件夹下的scl_v11.9_windows。
13.点击“Next”。
14.直接点击“Next”。
15.选择“I accept”，然后点击“Next”。
16.默认安装路径，然后点击“Next”。
17.点击“Next”。
18.点击“Finish”。
19.先禁用电脑上无用的网卡，只留一个上网用的网卡即可。
打开安装包中scl_license文件夹下的LicGen.exe。
20.点击“Open”，然后选择安装包packs中的Synopsys.lpd，然后点击“打开”。
21.先点击“Hostname”，然后点击custom，复制=后面的计算机名到一个txt 文档，后面会用到。
22.先点击“Ethernet”，然后点击“custom”，复制后面的一串数字到一个txt文档，后面备用。
23.关闭LicGen.exe。
24.以管理员身份运行scl_license中的scl_keygen.exe。
25.在如下两处填入上面的HOST Name和HOST ID（记得不要写反了）。
26.点击“Generate”。
27.在C盘根目录建立一个flexlm文件夹，将安装包中scl_license文件夹下的Synopsys.dat（26步产生的）复制到flexlm文件夹中，并在flexl中新建一个debug.log的txt文件备用。

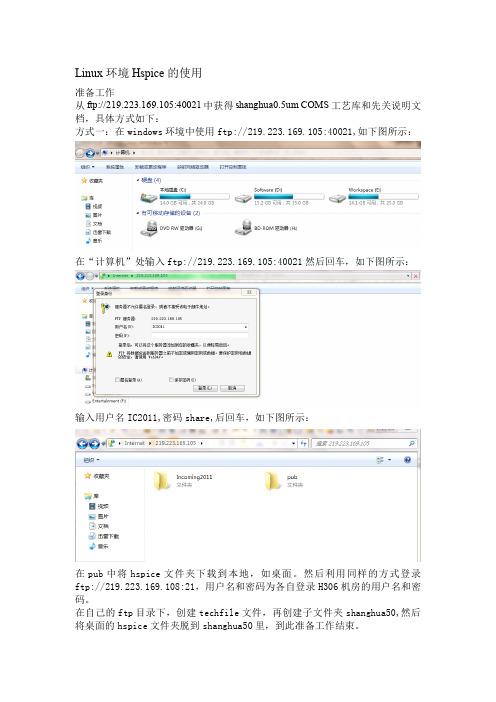

Hspice_Linux_ver3_H306
Linux环境Hspice的使用准备工作从ftp://219.223.169.105:40021中获得shanghua0.5um COMS工艺库和先关说明文档，具体方式如下：方式一：在windows环境中使用ftp://219.223.169.105:40021,如下图所示：在“计算机”处输入ftp://219.223.169.105:40021然后回车，如下图所示：输入用户名IC2011,密码share,后回车，如下图所示：在pub中将hspice文件夹下载到本地，如桌面。
然后利用同样的方式登录ftp://219.223.169.108:21，用户名和密码为各自登录H306机房的用户名和密码。
在自己的ftp目录下，创建techfile文件，再创建子文件夹shanghua50,然后将桌面的hspice文件夹脱到shanghua50里，到此准备工作结束。
方式二：直接到H306机房上机，利用linux命令从ftp上下载所需的工艺库和说明文档。
利用各自的用户名和密码登录，H306机房的机器。
打开一个终端（在桌面上单击右键，选择open terminal）,如下图所示：然后如下图所示在打开的终端里输入命令，其中登录ftp的用户名是IC2011,密码为share,在linux中登录ftp命令格式为：ftp IP port;然后利用命令：cd目录，切换当前目录，利用ls查看当前目录下的文件列表。
命令!Mkdir是在登录ftp情况下在本地创建文件夹，lcd切换到本地制定目录。
mget*.*表示获得当前ftp目录下的多个文件，回车后它会给出提示，只要继续回车就能下载该文件了。
按照上述步骤操作结束，即在自己的目录下创建了如下目录：techfile/shanghua50/hspice,hspice中包含了ftp中hspice里的所有文件。
bye退出ftp,然后利用ls查看目录experiment中文件，至此准备工作结束。
synopsys_hspice_spiceexplorer安装 for linux
SYNOPSYS HSPICE SPICE_EXPLORER安装 for LINUXby ys0290学习资料，切勿商用，以身试法，后果自负###########################################################################################首先，还是感谢给我这个可能，让我有地方去查找安装包和安装方法，特别是Drucul aC和另一位仁兄对我成功安装起了很大的作用，在此一并感谢！！！其次，介绍一下相关情况，我的系统是ubuntu10.04，installer是1.8(安装完整理资料我才发现它不是2.0)，scl是10.9.3，hspice是2009.09，spice explorer是2006.1(sandwork)，spice explorer 是看波形的，linux下没有awaves，有个cscope，听说没spice explorer好。
其实，我写的这个安装方法也适用于08版甚至更低版本之前，我已经在电脑上成功安装了Cadence Virtuoso(6.1.0)和modelsim6.5b###########################################################################################好了，现在正式安装吧：准备程序包：synopsys_installer 1.8: installer_v1.8SCL: scl_v10.9.3_common 和 scl_v10.9.3_linuxHspice:hspice_vC-2009.09_common 和 hspice_vC-2009.09_linuxlicense 生成程序:synopsys_crack（应该是09版的）spice explorer:sandwork_sx2006（如前所说，这个是看波形的，各位根据自己情况可安可不安，在这里我就说透吧：如果是cadence调用hspiceD进行仿真，cadence有自己的看波形软件，就不用另安装了，如果是单独使用hspice仿真但又有其它看波形软件也无需安装这个，如果不看波形就更不用安了，你不看波形吗？：）安装hspice后提示少一个库：libXm.so.3，可以从网上下一个（这里附带），放到/usr/lib/下面（另外，我附上一个压缩包，里面有些库文件，如果不成功，可以看看是不是缺少这些文件）。
在Linux系统中安装NFS服务器的方法-电脑资料
在Linux系统中安装NFS服务器的方法-电脑资料
这篇文章主要介绍了在Linux系统中安装NFS服务器的方法,包括相关的一些参数解释,需要的朋友可以参考下
centos 6.4 http nfs 安装方法如下：
2.在进入光盘的安装启动界面的时候，按esc键，就会进入boot 命令符下，输入以下代码：
代码如下:
linux askmethod //其实就是在安装的时候询问安装方式
3.然后回车，就会有选择语言和键盘，可以直接回车询问安装方式
4.接着就会进入http和nfs等安装的相关设定界面，像以前一样设置启动参数就可以了，
电脑资料
《在Linux系统中安装NFS服务器的方法》(https://www.)。
截图如下：
其他的一些安装启动的参数如下：
linux noprobe //表示不启动硬件检测
linux mediacheck //表示启动安装介质检查
linux rescue //表示进入救援修复模式
linux dd //表示在安装时需要读取的第三方驱动程序
linux updates //表示通过升级光盘来进行升级安装
memtest86 //表示从光盘启动的时候检测系统内存。
HSPICE使用流程
HSPICE 使用流程HPICE软件主要用于模拟电路的仿真。
模拟电路仿真工具是以电路理论、数值计算方法和计算机技术为基础实现的，由于模拟电路在性能上的复杂性和电路结构上的多样性，对仿真工具的精度、可靠性、收敛性以及速度等都有相当高的要求。
HSPICE程序由于收敛性好，适于做系统及电路仿真，又有工作站版和微机版本，在国内外的用户十分广泛。
一、HSPICE可模拟的内容1.直流分析：包括非线性电路的直流分析①电路的直流工作点：分析时电路中的电感全部短路，电容全部开路，得到电路的每一节点的电流和电压（相对参考点）值。
②直流小信号传输值：传输函数的直流小信号值为直流小信号工作下的输出变量和输入变量之比值，包括电路的输入电阻和输出电阻。
③直流转移曲线：HSPICE可在用户指定的范围内，逐步改变指定的独立电压或电流源，对每一个电源值的变化，都得到储存的输出变量。
④灵敏度分析：求出指定输出变量对于电路参数（包括电路中所有的元件，器件参数，直流电源的输入电平）的直流小信号灵敏度。
2.交流小信号分析：将交流输出变量作为频率的函数计算出来。
先计算电路的直流工作点，决定电路中所有非线性器件的线性化小信号模型参数，然后在用户所指定的频率范围内对该线性化电路进行分析。
①频域分析：在用户规定的频率范围内完成电路的交流分析。
②噪声分析：HSPICE可计算每个频率点上总的输出噪声电平及其等效输入噪声电平。
③失真分析：计算电路交流小信号工作下电路的失真特性，分析时是在输入端加有一个或两个频率的信号，在用户给定的输出负载电阻时，求出在该负载上的输出失真功率。
3.瞬态分析①瞬态响应：是从时间为零开始，到用户规定的时间范围内进行电路的瞬态特性分析。
②傅立叶分析：可以对输出波形进行傅立叶分析，得到在用户指定的基频及时间间隔范围的傅立叶系数。
4.电路的温度特性分析：HSPICE在用户未说明时，是在27℃的标称温度下进行各种模拟的。
当用户指定电路在什么温度下工作时，HSPICE也能进行不同温度下的电路特性分析，在温度低于-273℃时不予模拟。
Hspice教程
第一章概论§1.1 HSPICE简介随着微电子技术的迅速发展以及集成电路规模不断提高，对电路性能的设计要求越来越严格，这势必对用于大规模集成电路设计的EDA工具提出越来越高的要求。
自1972年美国加利福尼亚大学柏克莱分校电机工程和计算机科学系开发的用于集成电路性能分析的电路模拟程序SPICE（Simulation Program with IC Emphasis）诞生以来，为适应现代微电子工业的发展，各种用于集成电路设计的电路模拟分析工具不断涌现。
HSPICE是Meta-Software公司为集成电路设计中的稳态分析，瞬态分析和频域分析等电路性能的模拟分析而开发的一个商业化通用电路模拟程序，它在柏克莱的SPICE（1972年推出），MicroSim公司的PSPICE （1984年推出）以及其它电路分析软件的基础上，又加入了一些新的功能，经过不断的改进，目前已被许多公司、大学和研究开发机构广泛应用。
HSPICE可与许多主要的EDA设计工具，诸如Candence,Workview等兼容，能提供许多重要的针对集成电路性能的电路仿真和设计结果。
采用HSPICE软件可以在直流到高于100MHz的微波频率范围内对电路作精确的仿真、分析和优化。
在实际应用中，HSPICE能提供关键性的电路模拟和设计方案，并且应用HSPICE进行电路模拟时，其电路规模仅取决于用户计算机的实际存储器容量。
§1.2 HSPICE的特点与结构HSPICE除了具备绝大多数SPICE特性外，还具有许多新的特点，主要有：!优越的收敛性!精确的模型参数，包括许多Foundry模型参数!层次式节点命名和参考!基于模型和库单元的电路优化，逐项或同时进行AC，DC和瞬态分析中的优化!具备蒙特卡罗（Monte Carlo）和最坏情况（worst-case）分析!对于参数化单元的输入、出和行为代数化!具备较高级逻辑模拟标准库的单元特性描述工具!对于PCB、多芯片系统、封装以及IC技术中连线间的几何损耗加以模拟在HSPICE中电路的分析类型及其内部建模情况如图1.2.1和图1.2.2所示：图1.2.1HSPICE的电路分析类型图1.2.2 HSPICE的内部建模技术集成电路设计中的分析和验证是一种典型的围绕一系列结构的试验和数据管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
右键computer，选brows floder，见图：
然后将四个文件拖到自己喜欢的路径下~~我将他们放到了下图路径，路径是/home/wk/synopsys。
如图中标治。
回到桌面，打开open terminal，进入到刚刚的路径，解压两个文件夹，先进入/home/wk/synopsys，，然后输入tar zxvf hsp2005.tgz
具体操作见下图。
点击回车，然后等待解压完成。
然后继续输入tar zxvf sandwork.tgz
如图：
等待解压完成。
然后打开刚刚的brows floder，两个文件夹已经解压完成。
解压完成。
第二步，将cshrc.hspice文件复制到上一层的文件夹~例如放到/home/wk/
打开这个cshrc.hspice，改正路径，
将划蓝圈的路径，改成你自己的。
你把两个文件解压缩到哪个路径，这四个地方就改成什么。
然后回到open terminal，将现在的位置定位到/home/wk/（你定位到自己电脑上相应的位置）如图：
输入csh ，目的是切换内核（具体我也不懂，就是要输入）。
然后输入source cshrc.hspice 如下图显示：
这就算是完事了。
然后测试一下。
我在synopsys文件夹里新建了test文件夹，在/home/wk/synopsys/hsp2005/hspice/demo/hspice/alge/里面找一个扩展名是.sp的文件。
这种文件是测试的用的。
我这里选择的是alg.sp，复制到/home/wk/synopsys/test。
然后在open terminal 里定位到这个文件，用hspice_mt指令运行。
如图
下图第一条横线对应上图的步骤，第二条横线是hspice_mt运行指令。
运行完了如图：
出现如下界面就是完成了。
但老师有一个看图形的，我试了，出错，不行，找不到原因。
