机械系统设计

机械系统设计

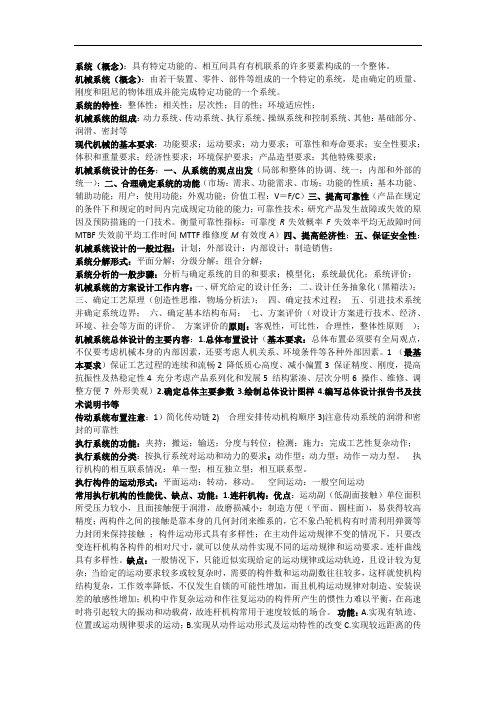

系统(概念):具有特定功能的、相互间具有有机联系的许多要素构成的一个整体。

机械系统(概念):由若干装置、零件、部件等组成的一个特定的系统,是由确定的质量、刚度和阻尼的物体组成并能完成特定功能的一个系统。

系统的特性:整体性;相关性;层次性;目的性;环境适应性;机械系统的组成:动力系统、传动系统、执行系统、操纵系统和控制系统、其他:基础部分、润滑、密封等现代机械的基本要求:功能要求;运动要求;动力要求;可靠性和寿命要求;安全性要求;体积和重量要求;经济性要求;环境保护要求;产品造型要求;其他特殊要求;机械系统设计的任务:一、从系统的观点出发(局部和整体的协调、统一;内部和外部的统一);二、合理确定系统的功能(市场:需求、功能需求、市场;功能的性质:基本功能、辅助功能;用户:使用功能;外观功能;价值工程:V=F/C)三、提高可靠性(产品在规定的条件下和规定的时间内完成规定功能的能力;可靠性技术:研究产品发生故障或失效的原因及预防措施的一门技术。

衡量可靠性指标:可靠度R失效概率F失效率平均无故障时间MTBF失效前平均工作时间MTTF维修度M有效度A)四、提高经济性;五、保证安全性;机械系统设计的一般过程:计划;外部设计;内部设计;制造销售;系统分解形式:平面分解;分级分解;组合分解;系统分析的一般步骤:分析与确定系统的目的和要求;模型化;系统最优化;系统评价;机械系统的方案设计工作内容:一、研究给定的设计任务;二、设计任务抽象化(黑箱法);三、确定工艺原理(创造性思维,物场分析法);四、确定技术过程;五、引进技术系统并确定系统边界;六、确定基本结构布局;七、方案评价(对设计方案进行技术、经济、环境、社会等方面的评价。

方案评价的原则:客观性,可比性,合理性,整体性原则);机械系统总体设计的主要内容:1.总体布置设计(基本要求:总体布置必须要有全局观点,不仅要考虑机械本身的内部因素,还要考虑人机关系、环境条件等各种外部因素。

机械系统设计-详解

机械系统设计-详解

机械系统设计-详解机械系统设计(Mechanical System Design,MSD)目录• 1 什么是机械系统设计[1]• 2 机械系统设计的类型[2]• 3 机械系统设计的特点[3]• 4 机械系统设计的任务[3]• 5 机械系统设计的约束[4]• 6 机械系统设计思想[2]•7 机械系统设计的系统法[2]•8 机械系统设计的步骤[4]•9 相关条目•10 参考文献什么是机械系统设计[1]机械系统设计是对机械系统进行构思、计划并把设想变为现实的技术实践活动。

机械系统设计的类型[2]虽然机械系统种类繁多,结构千变万化,但从设计角度来看一般可分为开发设计、变异设计和反求设计。

1.开发设计针对新任务,提出新方案,完成产品规划、概念设计、构形设计的全过程。

2.变异设计在已有产品的基础上,针对原有缺点或新的工作要求,从工作原理、功能结构、执行机构类型和尺寸等方面进行一定的变异,设计出新产品以适应市场需要,增强市场竞争力。

这种设计也可包括在基本型产品的基础上,工作原理保持不变,开发出不同参数、不同尺寸或不同功能和性能的变型系列产品。

如空调机系统产品,有不同功率的空调机系列、不同性能(变频、净化等)空调机系列等都属于变异设计。

3.反求设计针对已有的先进产品或设计,进行深入分析研究,探索掌握其关键技术,在消化、吸收的基础上,开发出同类型、但能避开其专利的新产品。

机械系统设计的特点[3]机械系统设计必须考虑整个系统的运行,而不是只关心各组成都分的工作状态和性能。

传统的设计方法注重内部系统的设计,且以改善零部件的特性为重点,至于各零部件之间、外部环境与内部系统之间的相互作用和影响考虑较少。

零部件的设计固然应该给予足够的重视,但全部用最好的零部件未必能组成好的系统,其技术和经济性未必能实现良好的统一。

应该在保证系统整体工作状态和性能最好的前提下,确定各零部件的基本要求及它们之间的协调和统一。

同时,应在调查研究的基础上搞清外部环境对该机械系统的作用和影响,如市场的要求(包括功能、价格、销售量、尺寸、质量、工期、外观等)和约束条件(包括资金、材料、设备、技术、人员培训、信息、使用环境、后勤供应、检修、售后服务、基础和地基、法律和政策等)。

《机械系统设计》课件

《机械系统设计》课件
《机械系统设计》课件
contents
目录
• 机械系统概述 • 机械系统设计基础 • 机械系统中的常用机构 • 机械系统中的传动装置 • 机械系统中的控制系统 • 机械系统设计实例分析
01
机械系统概述
机械系统的定义与分类
总结词
机械系统是由若干相互联系、相互作用的零部件,按照一定的规律和要求组成的整体,具有特定的功能和运动形 式。根据不同的分类标准,机械系统可以分为多种类型。
制器。
调节器
根据反馈信号和设定值 ,调整控制信号,使系
统输出达到设定值。
控制系统的设计方法
解析法
实验法
通过建立数学模型,分析系统的稳定性、 响应速度和误差等性能指标,设计控制器 和调节器。
通过实验测试系统的性能指标,调整控制 器和调节器参数,以达到最优性能。
仿真法
人工智能法
通过建立系统仿真模型,模拟系统的动态 特性和性能指标,优化控制器和调节器参 数。
详细描述
在机械系统的设计过程中,应充分考虑用户需求和使用条件,确保系统具有完善的功能 和性能。同时,要注重优化系统结构,简化设计,降低制造成本和维护成本。此外,还 要保证系统的安全性和可靠性,防止意外事故的发生。最后,要注重系统的经济实用性
,为用户提供性价比高的机械系统。
02
机械系统设计基础
机械系统设计的基本流程
凸轮机构
总结词
实现精确的运动规律控制
详细描述
凸轮机构由凸轮和从动件组成,通过凸轮的旋转运动,可以精确控制从动件的位 移、速度和加速度等运动规律,广泛应用于自动化生产线、仪器仪表和轻工等领 域。
齿轮机构
总结词
实现高效的动力传递和运动转换
详细描述

机械系统设计_PPT课件

机械系统设计_PPT课件
7)不能自锁。特别是对于垂直丝杠,由于自重惯力的作用,下降时当传动切断后,不 能立刻停止运动,故常需添加制动装置。
第三节 导向机构
在机电一体化机械系统中,导向支撑部件 的作用是支撑和限制运动部件能按给定的 运动要求和运动方向运动,这样的部件通 常称为导轨副,简称导轨。
一、导轨的组成、分类及特点
导轨主要由两部分组成:在工作时一部分固 定不动,称为支承导轨;另一部分相对支承 导轨作直线或回转运动,称为动导轨。
六、滚珠丝杠副传动机构
滚珠丝杠是一种新型螺旋传动机构, 具有螺旋槽的丝杠与螺母之间装有中 间传动元件——滚珠。主要用来将旋 转运动变换为直线运动或将直线运动 变换为旋转运动
❖ 滚珠丝杠副的结构类型可从螺纹滚道的界 面形状、滚珠的循环方式和消除轴向间隙 的调整方法进行区别
单圆弧型和双圆弧型
R (a)
β
ee
R
rbቤተ መጻሕፍቲ ባይዱ
(b)
内循环和外循环
内循环方式的滚珠在循环过程 中始终与丝杠表面保持接触内 循环方式的优点是滚珠循环的 回路短,流畅性好,效率高螺 母的尺寸也较小。缺点是反向 器加工困难,装配调整也不方 便
➢ 外循环
滚珠在循环返 回时,离开丝 杠螺纹滚道, 在螺母或体外 作循环运动
螺旋槽式的特点是工艺简单、径向尺寸 小、易于制造,但是挡珠器刚性差,易 磨损
提高传动精度的结构措施
提高传动精度的结构措施有: (1)适当提高零部件本身的精度; (2)合理设计传动链,减少零部件制造、装配误差对传动精度 的影响 〔3)采用消隙机构.以减少或消除空程。 合理设计传动链方法 (1)合理选择传动型式 (2)合理确定级数和分配各级传动比 (3)合理布置传动链
第二节 机械传动装置

机械系统设计

机械系统设计
双曲柄机构(包括平行四边形机构、双滑块机构),转动导杆机构,定轴齿轮传 双曲柄机构(包括平行四边形机构、双滑块机构),转动导杆机构, ),转动导杆机构 动机构(包括圆柱、圆锥、交错轴斜齿轮传动机构等),蜗杆传动机构, ),蜗杆传动机构 动机构(包括圆柱、圆锥、交错轴斜齿轮传动机构等),蜗杆传动机构,周转轮系机 包括少齿差、摆线针轮、谐波齿轮传动机构等),各种摩擦轮传动机构, ),各种摩擦轮传动机构 构(包括少齿差、摆线针轮、谐波齿轮传动机构等),各种摩擦轮传动机构,各种柔 型传动机构(如带传动,链传动等),非圆齿轮传动,齿轮—连杆机构,链轮— ),非圆齿轮传动 型传动机构(如带传动,链传动等),非圆齿轮传动,齿轮—连杆机构,链轮—连杆 机构, 双万向联轴节等都能实现连续旋转运动。 机构,单、双万向联轴节等都能实现连续旋转运动。
机械系统设计中,需要把复杂的总功能分解为各 机械系统设计中, 级分功能,最后直至功能元, 级分功能,最后直至功能元,再分别对功能元进行求 最后综合成一个完整的功能原理方案。 解,最后综合成一个完整的功能原理方案。 例:家用缝纫机的功能分解
引线功能 主要功能 勾线穿环功能 挑线功能 送料功能 缝制 衣服 辅助功能 …… 功能求解
5) 实现往复移动的机构: 实现往复移动的机构:
曲柄滑块机构,正弦机构、移动导杆机构、齿轮齿条机构、螺旋机构、 曲柄滑块机构,正弦机构、移动导杆机构、齿轮齿条机构、螺旋机构、各种移动从动件凸 轮机构等都能够实现往复移动。此外, 轮机构等都能够实现往复移动。此外,通过曲柄摇杆机构与摇杆滑块机构的组合或凸轮机构与摇 杆滑块机构的组合也能实现往复移动。 杆滑块机构的组合也能实现往复移动。
2、执行机构的动作在时间上协调配合
有些机械要求各执行构件在运动 时间的先后上和运动位置的安排上, 时间的先后上和运动位置的安排上,必 须准确协调地相配合。 须准确协调地相配合。

机械系统设计课后答案

机械系统设计课后答案

机械系统设计课后答案【篇一:机械系统设计习题(有答案版)】:具有特定功能的、相互间具有一定联系的许多要素构成的一个整体,即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。

2、机械系统的组成:1、动力系统。

2、执行系统。

3、传动系统。

4、操纵、控制系统。

5、支承系统。

6、润滑、冷却与密封系统。

3、产品设计类型:完全创新设计、适应性设计、变异性设计。

4、机械系统的设计要求:功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。

5、产品的产生过程分哪几个阶段?产品策划---产品设计---产品生产---产品运转---产品报废或回收。

6、产品的设计过程分哪几个阶段?功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”:根据系统的某种输入及要求获得某种输出的功能要求,从中寻找出某种物理效应或原理来实现输入-输出之间的转换,得到相应的解决方法,从而推求出“黑箱”的功能结构,使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。

3、功能元、功能结构功能元:在一个系统中,总功能可以分解为一些分功能,其中可以分解到最低层次的分功能,并且分解到最后不能再分解的基本功能单位叫做功能元。

功能结构:将总功能分解为分功能,并相应找出实现各分功能的原理方案,从而简化了实现总功能的原理构思。

反之,同一层次的功能单位组合起来,应能满足上一层次功能的要求,最后组合成的整体应能满足总功能的要求。

这种功能的分解和组合关系称为功能结构。

4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。

5、七个标准公比为:1.06、1.12、1.26、1.41、1.58、1.78和2。

第三章执行系统设计1、执行系统的组成:由执行末端和与之相连的执行机构。

2、以机床执行轴机构——主轴组件为例介绍执行轴机构设计的内容和要求。

机械系统设计课后答案

机械系统设计课后答案机械系统设计课后答案【篇一:机械系统设计习题(有答案版)】:具有特定功能的、相互间具有一定联系的许多要素构成的一个整体,即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。

2、机械系统的组成:1、动力系统。

2、执行系统。

3、传动系统。

4、操纵、控制系统。

5、支承系统。

6、润滑、冷却与密封系统。

3、产品设计类型:完全创新设计、适应性设计、变异性设计。

4、机械系统的设计要求:功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。

5、产品的产生过程分哪几个阶段?产品策划---产品设计---产品生产---产品运转---产品报废或回收。

6、产品的设计过程分哪几个阶段?功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”:根据系统的某种输入及要求获得某种输出的功能要求,从中寻找出某种物理效应或原理来实现输入-输出之间的转换,得到相应的解决方法,从而推求出“黑箱”的功能结构,使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。

3、功能元、功能结构功能元:在一个系统中,总功能可以分解为一些分功能,其中可以分解到最低层次的分功能,并且分解到最后不能再分解的基本功能单位叫做功能元。

功能结构:将总功能分解为分功能,并相应找出实现各分功能的原理方案,从而简化了实现总功能的原理构思。

反之,同一层次的功能单位组合起来,应能满足上一层次功能的要求,最后组合成的整体应能满足总功能的要求。

这种功能的分解和组合关系称为功能结构。

4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。

5、七个标准公比为:1.06、1.12、1.26、1.41、1.58、1.78和2。

第三章执行系统设计1、执行系统的组成:由执行末端和与之相连的执行机构。

机械系统设计

机械系统设计报告---操纵系统设计第一节操作系统的功能和要求一、操纵系统概述什么操作系统?是指把人和机械联系起来,使机械按照人的指令工作的机构和元件所构成的整体。

二、操纵系统的功能实现信号转换,把操作者施加于机械的信号经转换,传递到执行系统,实现机械的启动、停止制动、换向、变速和变力等目的。

三、操纵系统的要求操纵系统虽然不直接参与机械做工,对机械的精度、强度、刚度、寿命没有直接影响,但是,机械工作性能的好坏、功能是否充分发挥以及操作者劳动强度等,都与操纵系统有直接关系。

因此,不能忽视对操纵系统的设计。

必须满足以下原则:(1)操纵轻便省力(2)操纵行程适当(3)操纵灵活(4)操纵件定位可靠(5)操纵灵敏、效率高(6)操纵系统的反馈准确迅速(7)操纵系统应有可调性(8)操纵方便和舒适(9)操纵安全可靠第二节操纵系统的组成和分类一、操纵系统的组成(1)操纵件(2)传动件(3)执行件二、操纵系统的分类(1)按操纵力的来源分类:人力操纵系统、电动操纵系统、液压操纵系统、气压操纵系统、混合操纵系统(2)按操纵系统的传动方式分类:机械式操纵系统、混合式操作系统(3)按一个操纵件控制的执行件数分类:单独操纵系统、集中操作系统(4)按操作操纵件的人体器官分类:手操纵系统、脚操作系统(5)其他操纵方式形成的操纵系统:远距离(遥控)操纵系统,借助无线电波、光波、声波等物理效应实现操纵功能第三节操纵系统设计操纵系统实际内容主要包括确定主要参数、原理方案设计、结构设计等。

一、操纵系统主要参数的确定F1、操纵力c操作者施加给机器操纵件定位最大作用力,取决于执行件的工作阻力和操纵系统的传动比。

c z c i F F η=(N )式中:z F ——工作阻力η——传动效率,一般取8.0~7.0=η;c i ——传动比。

2、操纵行程cS 执行件从初始位置移动到完成操纵任务时的位置,操作系统所具有的位移量。

zc c S i S ⋅=式中:z S ——执行件的行程。

机械系统设计


1 2 4
.

机 械 系 统 设 计 的 特 点

必须搞清外部环境对该机械的作用和影响 在调查研究的基础上,明确市场对该机械的要求(包括功能、价格、 销售量、尺寸、质量、工期、外观等)和约束条件(包括资金、材料、 设备、技术、人员培训、信息、使用环境、后勤供应、检修、售 后服务、基础和地基、法律与政策等),这些都对内部系统设计有 直接影响,不仅影响机械系统的总体方案、经济性、可靠性和使 用寿命等指标,也影响具体零部件的性能参数、结构和技术要求, 甚至可导致设计失败 不能忽略机械系统对外部环境的作用和影响 包括该产品运行中对环境、操作人员及周围其他人员的影响,该 产品投入市场后对市场形势、竞争对手的影响,如竞争对手及潜 在竞争对手的反映,该市场竞争格局的变化等
科学性。
1 2 2
①思维的实现过程 设计工作试图以目前最优的方式满足设计的要求。 ②概念的转换过程 设计工作把确定的功能概念转换为实现这种功能的技术过程和技术系统的概念. ③综合的选优过程 设计工作以综合的效益为目标,选择最优的决策。 ④结构的创新过程 用内插、外推、分解、组合等方式创造各种新型的实体结构。 ⑤性能的表达过程 设计工作用规范化了的文字、数据、符号、图形和图样明确无误地表达出系 统结构及其全部属性。 创新性 设计的本质在于决策、问题求解和创新。设计工作是一种既有自由又有限制的活动, 不是简单的模仿、测绘,更重要的是要创新。没有创新就不能称其为设计。 设计是在多种因素的约束下进行的。设计的成功与否,有人的因素,有物的因素, 也有社会的、经济的、立法的制约。所以设计既推崇思维的高度自由,又强调行为的严格自律,以 使创新设计始终沿着新颖独到、切实可行的道路前进。
. .

机械系统设计特别强调系统的观点 采用内部设计与外部设计相结合的方法

机械系统设计第六章操纵系统设计

初选传动机构后,按此传动比初定各传动 件的尺寸,进行结构设计。然后根据结构尺 寸精确计算传动比,并校核操纵力。
机械系统设计第六章操纵系统设计
执行件的阻力一定时,ic大则Fc小,操 纵省力,但sc大,同样会疲劳。
因此,确定传动比时,要全面考虑操纵 力和操纵行程两方面的问题。为此,某些 机械给出了传动比的推荐值:变速箱操纵 杆球形铰接支撑的以上部分和以下部分的 长度比为2.5-3.5;车辆方向盘旋转总圈 数为1.5-2.0圈;机床手柄的转角不大于 90°。
确定主要设计参数及有关几何尺寸。
以图6-7凸轮传动的操纵系统为例进行
说明。此操纵系统是用一个操纵件1通过
二个执行件(拨叉3和6),分别操纵二个被
操纵件(变速齿轮4和5),且操纵位置有一
定的顺序关系。这是一种顺序变速的集中
操纵系统。
机械系统设计第六章操纵系统设计
机械系统设计第六章操纵系统设计
采用凸轮传动操纵系统时,其原理方案 设计的要点是: 1) 分析执行件的运动规律,绘制凸轮的行 程曲线。 2) 绘制凸轮理论曲线,包括确定凸轮机构 尺寸和绘制凸轮轮廓曲线。 3) 验算凸轮曲线不同曲率半径处的压力角。 4) 绘制凸轮工作图。 5) 确定从动件的杠杆尺寸,杠杆比由凸轮 升程的执行件移动距离确定。
机械系统设计第六章操纵系统设计
机械系统设计第六章操纵系统设计
前轮
机械系统设计第六章操纵系统设计
2、按操纵系统的传动方式分类:机械式 操纵系统、混合式操纵系统。 3、按一个操纵件控制的执行件数目分类: 单独操纵系统、集中操纵系统。 4、按操作用手或脚分为手动操纵系统和 脚动操纵系统。 5.其他:借助于GPS、无线电波、光波、 声波等物理效应实现操纵功能的远距离 (遥控)操纵系统。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.2 执行轴机构设计
3.主轴的技术要求
主轴支承轴颈、安装各种传动件(如齿轮)的定心轴颈、轴承等 的定位面、压紧轴承和传动件的螺纹、安装刀具或卡盘等的轴端定心 直径及锥孔定位等部位的制造精度(尺寸精度、形状精度、和位置精 度)、粗糙度和硬度等,对主轴组件的工作质量都有直接影响。 设计时应参照机床精度标准,并结合所设计机床的具体情况对主 轴提出详细的技术要求。 表3.7 为主轴径和外壳孔的技术要求。
(3)轴承刚度:轴承的滚动体与滚道之间是接触变形,这种变形应满足使
用要求,即轴承应具有足够的刚度。
(4)轴承的精度:轴承的精度分为P2、P4、P5、P6和P0五级,精度依次由
高级到低级,此外,又规定了SP级和UP级作为补充。 主轴轴承常用P4级,高精度主轴采用P2级,要求较低的主轴或三支承中的 辅助轴承可用P5级轴承。
3.2 执行轴机构设计
三、执行轴组件(主轴组件)
2.主轴轴承的选择(P79表3.10)
(1)类型选择:有滚动轴承和滑动轴承两大类,用滚动轴承更多一些。 (2)滚动轴承选型:根据精度、刚度和转速来选择。
为提高精度和刚度,主轴轴承的间隙应该可调,这是主轴轴承的主要特点。 机床主轴滚动轴承的受力情况有径向和推力(轴向)两类。常用的有双列 圆柱滚子轴承、双向推力角接触球轴承、和角接触球轴承等。 主轴轴承常用轻系列、特轻系列和超轻系列,以特轻系列为主。
(5)耐磨性
主轴组件的耐磨性是指其长 期保持原始精度的能力,即精度 的保持性。 部位:轴承、锥孔、定心轴颈等。
3.2 执行轴机构设计
二、执行轴(主轴)
1.执行轴(主轴)的尺寸及结构设计 a 主轴的尺寸确定应按材料力学的理论进行设计计算。 b 主轴的结构设计则需要考虑受力、调整以及装配等工艺要求。
c 通常设计成阶梯形状,一种是中间粗两边细,另一种是由主轴前 端向后端逐步递减的阶梯状;
d 主轴前支承支反力的作用点到主轴前端受力作用点之间的距离— —悬伸量应尽可能地小些; 对于通用机床,主轴端部尺寸已经标准化,见表3.5 e 有些机床的主轴是空心的,设计成空心轴的目的是为了通过棒料、 拉杆或通过气动、电气、液压等辅具。一般内孔直径不宜超过主轴直径 的70%。
3.2 执行轴机构设计
洛氏硬度(HRC)
用120o金刚石圆锥,施加150Kg载荷,测量范围为20~70HRC。 适应于碳钢、工具钢及合金钢等经过淬火及回火处理的试样的硬度试验。 应用最广。
维氏硬度(HV)
将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后, 用测量压痕对角线长度。试验负荷1.961~<49.03N。 它适用于较薄工件、工具表面或镀层的硬度测定; 测量范围宽广,可以测量目前工业上所用到的几乎全部金属材料,从很 软的材料(几个维氏硬度单位)到很硬的材料(3000个维氏硬度单位)都可 测量。
3.1
执行系统的组成、功能及分类
三、执行系统的分类
按执行系统对运动和动力的不同要求可分为: P66表3.1 动作型 执行系统的主要运动参 动力型 数: 动作——动力型 P66表3.2 按执行系统所完成的任务可分为: 执行系统的常用机构性 单一型 能特点: 相互独立型 P66表3.3 相互联系型 按执行末端件的运动形式可分为: 回转运动 直线运动
3.3
导轨结构设计
3.1
执行系统的组成、功能及分类
一、执行系统的组成
直接完成预期工作任务的那部分子系统是执行系统。
执行末端件
直接与工作对象接触并完成一定工作(夹持、移动、转动等)或在工作对 象上完成一定动作(切削、锻压、清洗等)的零部件。
执行机构
给执行末端件提供力和带动它实现运动,即把传动系统传递过来的运动和 动力进行必要的交换,以满足执行末端件的要求。
3.2 执行轴机构设计
2.执行轴机构设计的基本要求(5项)
(1)旋转精度 (2)静刚度 (3)抗振性 (4)温升和热变形
主轴的旋转精度是指装配后,在无 主轴部件和传动系统在运转中由 是指主轴受到交变载荷时,能平 简称刚度,是指机械系统或零、 载荷、低速转动的条件下,主轴安装工 于摩擦和搅油等损耗产生热量,出现 稳地运转而不发生振动的能力。 部件抵抗静态外载荷引起变形的能力。 件或刀具部位相对于理想旋转中心线的 温升。温升使主轴部件的形状和位置 主要包括主轴组件的弯曲刚度 K和扭转 影响振动的主要因素是主轴部件 空间瞬时旋转误差: 径向跳动、轴向 发生畸变,称为热变形。 刚度KT, 的静刚度、质量分布和阻尼。主轴的 串动和角度摆动。 弯曲刚度 K = F/δ ; δ -为位移 不同精度的机床对主轴轴承所允 固有频率应远大于激振力的频率,使 旋转精度取决于各主要件如主轴、 通常,弯曲变形占( 50%-70%) 许的温升不同。表 它不易发生共振。3.4 轴承、壳体孔等的制造、装配和调整精 扭转刚度 KT = T*L/Q ; 度。其中, 20%的精度由轴承的精度来 保证,80%则取决于有关的其它零件的 Q-为扭转角 精度。
v>40m/s 丝织带
3.2 执行轴机构设计
三、执行轴组件(主轴组件)
1.主轴组件的布局 c、内联原动机传动 无传动弯矩,主轴弯曲变形小,不受速度限制,可以变速。 变速方法:多速电机、变化电源频率 2)主轴传动件的布置: P79图3.15 当主轴上的传动件是齿轮时,可将其安装在前、后轴承之间或后 轴承之后的主轴后悬伸处,当在前、后轴承之间时,应将几个齿轮 中较大的一个靠近前支承。 传动件是皮带时,一般情况下都装在后支承后部主轴的悬伸处。
3.2
执行轴机构设计
说明: (1)主轴精度: 比传动轴高1~2级 (2)精度等级: 普通级(P5), 精密级(P4), 高精度级(P2) (3)公差带: IT3/2等
3.2
作业:
执行轴机构设计
机械设计课程设计(减速器)中的一根 轴进行复习性设计。 要求:
手绘图纸一张;
尺寸、公差、粗糙度标注清晰; 材料、热处理等技术要求明确
1、对于有级变速传动,相邻各级转速按_______级 数排列。
2、机构总体设计步骤,一般分为哪三个阶段 3、总体参数是结构总体设计和零部件设计的依据。 主要有:______参数、______参数、______参数、 _______参数等。
第三章
执行系统设计
3.1 执行系统的组成、功能及分类
3.2
执行轴机构设计
3.2 执行轴机构设计
三、执行轴组件(主轴组件)
1.主轴组件的布局 (2)主轴传动件的布置 1)传动方式:主要取决于n、Rn和平稳性的要求。 主轴上使用的传动件主要有齿轮和带两种。 a 齿轮转动:结构简单、紧凑,且转动扭矩较大, 但受齿形误差影响。 速度不高。v≤12~15m/s(n≤2000~2500r/min) 精度:一般为IT6,高的为IT5(螺旋角 β ≤15~20度) v≤30m/s时,三角带、多 材料:中碳合金钢,高频淬火 楔带、同步齿形带等 低碳合金钢,渗碳淬硬 v>30m/s时,需用平皮带 b 皮带传动:结构简单,成本低, v≤35m/s 橡胶带 运动平稳性高,但带易拉长和磨损。 v≤40m/s 皮革带
3.1
执行系统的组成、功能及分类
2.实现开关、联锁和检测等的功能 (垫圈检测)
(1)用来实现运动的离合或开停;
(2)用来换向、超载或反向止动;
(3)用来实现联锁、过载保护、安全制动; (4)实现锁止、定位、夹压等;
(5)实现测量、放大、比较、显示、记录、运算等。
3.实现程序控制的功能 例3.4 4.实现施力功能
3.2 执行轴机构设计
一、执行轴机构的组成及基本要求 二、执行轴(主轴)设计 三、执行轴组件(主轴组件)
3.2 执行轴机构设计
一、执行轴机构的组成及基本要求 1.执行轴机构的组成
执行轴机构一般主要由执行轴、安装在其上的传动件(齿轮、皮带 轮等)、密封件、轴承、轴承间隙调整及固定元件(螺母)等组成,
(1)实现预期固定轨迹或简 单可调的轨迹功能; (联动 凸轮) (2)匀速运动(平动、转动) 与非匀速运动的变换;(牛头 刨床) (3)连续运动与间歇式的转 动或摆动的变换。
牛头刨床有两个执行末端件——刨刀和工作台。带动刨刀走直线往复运动的执行 机构是曲柄导杆机构ABCD。工作台的进给运动则由执行机构中的齿轮Z1、Z2,曲柄摇杆 机构FGHI,棘轮机构J和螺杆K带动。
设计执行轴机构时主要是各组成元件的布置及设计轴本 身。 下面以机床执行轴机构——主轴组件为例进行介绍。
3.2 执行轴机构设计
如图是CA6140型普通车床的执行轴机构——主轴组件。
主轴上的传动齿轮共三个,其中右端的斜齿轮空套在主轴上。采用 图 3.1 斜齿轮传动可以使主轴的运动比较平稳,而且可以使斜齿轮作用在主轴 该主轴是一个空心的阶梯轴,内孔可用来通过棒料、拆卸顶尖,也 上的轴向力与切削力的轴向分力方向相反,从而减小后支承推力轴承所 主轴的后支承是由一个 P5级精度的向心推力球轴承和一个P5级精度的推 可用以通过气动或液压夹紧装置等辅具。主轴前端的锥孔为莫氏 6号锥 主轴采用两支承结构,使结构简化,成本较低。主轴的前支承是 P5 承受的轴向载荷。主轴中间的齿轮可以在主轴的花键上滑移,共有三个 力球轴承组成,分别承受径向力和轴向力。两个轴承的调整均由后部的 度,用来安装前顶尖或心轴,后端的锥孔为工艺孔。主轴前端采用短圆 级精度的双列短圆柱滚子轴承,用于承受径向力。内孔以1:12的锥度与 位置,中间位置为主轴空挡,右边位置时,可以和斜齿轮相连,使主轴 螺母来完成。 锥式法兰结构,用来安装卡盘或拨盘。 主轴配合,可以自动调整径向间隙而达到其预紧的目的。 得到 18种转速,左边位置时,运动直接传给主轴,使主轴得到6种转速。 主轴左端的齿轮固定在主轴上,将运动和动力传给进给传动链。
2.材料和热处理 几何形状和尺寸一定时,主轴的刚度取决于材料的弹性模量 E,各种钢 材的弹性模量E的差别甚微小,故刚度不是选材的依据。
