电捕焦油器技术协议
电捕清除焦油雾的原理技术要求
◆ 带电离子与灰尘或焦油雾相遇，则其质点便成了带电离子。
第三节 煤气中焦油雾的清除
（2）管式不均匀电场工作原理：
导线负极（电晕极） 圆管正极（沉淀极）
◆导线附近，电场强度很大，
电晕现象：（—导线附近）电场强度最大 处发生击穿,即形成局部电离放电现象。
电捕清除焦油雾的原理技术要求
一、煤气中焦油雾的形成和清除目的
1、煤气中焦油雾的形成
荒煤气焦油蒸气80~120g/m3 —— 集气管 32~ 56 g/m3 初冷器1.0~5g/m3 电捕焦油器0.05 g/m3 煤气中的焦油雾是在煤气冷却过程中形成的。
焦油雾——内充煤气的焦油气泡状态或极细小的焦油滴(φ1~17 μm) 存在于煤气中。
沉淀管管径为250mm，长3500mm， 沉淀管的中心悬挂着电晕极导线 上下框架拉紧，偏心度不大于3mm。 电晕极 Φ3.5~4mm的碳素钢丝
或Φ2mm的镍铬钢丝制作。
第三节 煤气中焦油雾的清除
顶部设有三个绝缘 箱，引入高压电源
第三节 煤气中焦油雾的清除
（2）工作过程
a、煤气——底部进入—
—两块气体分布筛板均匀分 布——各沉淀管——净化后的 煤气从顶部逸出。
第三节 煤气中焦油雾的清除
第三节 煤气中焦油雾的清除
思考题：
1、电捕焦油器的作用。 2、用于清除煤气焦油雾的设备有哪几种？ 3、管式和蜂窝式电捕焦油器的工作原理。 4、管式和蜂窝式电捕焦油器的结构？ 5、电捕焦油器的工作过程、操作参数、工艺要求。
学习单元1.2.4电捕清除焦油雾的原理技术要求
2、清除目的
（1）提高硫铵质量； （2）提高粗苯的回收率； （3）提高脱除硫效率； （4） 防堵。
电捕焦油器操作规程范本（二篇）
电捕焦油器操作规程范本一、设备概述1. 电捕焦油器是一种用于净化工业废气中焦油成分的设备，主要由进气口、电极、喷雾装置、集气管、排出口等组成。
2. 本设备采用电场作用原理，通过高电压产生的电场力将废气中的焦油等有害物质分离，并通过喷雾装置进行冲洗和收集。
二、操作流程1. 开机前的准备工作a. 检查电捕焦油器主体和喷雾装置是否完好，如有损坏及时进行修理或更换。
b. 检查电源线是否连接稳固，确保电源供应正常。
c. 检查进气口和排出口是否畅通，确保废气的正常流通。
2. 启动设备a. 将电源线插入电源插座，并确保电源开关处于关闭状态。
b. 按下电源开关，设备开始运行。
c. 检查电极和喷雾装置是否正常工作，如有异常应立即停机检修。
3. 调节参数a. 根据废气的性质和处理要求，适时调节电场强度和喷雾量，确保设备的正常运行。
b. 对于废气中焦油浓度较高的情况，应适当增加喷雾量和电场强度，提高净化效果。
4. 监控运行状态a. 定期检查集气管及收集池内的焦油积聚情况，如有积聚应及时清理，以确保设备的正常运行。
b. 关注电极和喷雾装置的工作状态，发现异常需要立即停机检查和处理。
5. 停机操作a. 停机前，应先关闭电源开关，停止设备运行。
b. 等待设备冷却后，再进行清理和维护工作，确保操作人员的安全。
三、注意事项1. 在操作设备时，应穿戴好相应的个人防护装备，如防护眼镜、手套、工作服等，确保个人安全。
2. 禁止将有气味、易燃、易爆等危险物料直接引入电捕焦油器，避免引发事故。
3. 禁止在设备旁边堆积杂物，保持设备周围的整洁。
4. 定期对设备进行检修和保养，确保设备的正常运行。
四、应急处理1. 在设备运行过程中，如发生设备故障或异常情况，应立即停机，切断电源，并按照设备维修说明进行处理。
2. 在清理设备时，应使用相应的防护设备，并按照操作规程进行，保证操作人员的安全。
五、总结电捕焦油器操作规程的正确执行对于设备的安全和工作效率具有重要意义。

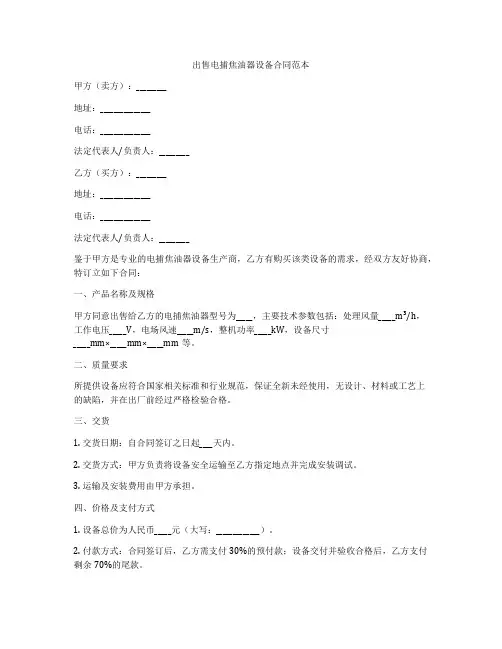

出售电捕焦油器设备合同范本
出售电捕焦油器设备合同范本甲方（卖方）：_________地址：_______________电话：_______________法定代表人/负责人：_________乙方（买方）：_________地址：_______________电话：_______________法定代表人/负责人：_________鉴于甲方是专业的电捕焦油器设备生产商，乙方有购买该类设备的需求，经双方友好协商，特订立如下合同：一、产品名称及规格甲方同意出售给乙方的电捕焦油器型号为_____，主要技术参数包括：处理风量_____m³/h，工作电压_____V，电场风速_____m/s，整机功率_____kW，设备尺寸_____mm×_____mm×_____mm等。
二、质量要求所提供设备应符合国家相关标准和行业规范，保证全新未经使用，无设计、材料或工艺上的缺陷，并在出厂前经过严格检验合格。
三、交货1. 交货日期：自合同签订之日起____天内。
2. 交货方式：甲方负责将设备安全运输至乙方指定地点并完成安装调试。
3. 运输及安装费用由甲方承担。
四、价格及支付方式1. 设备总价为人民币_____元（大写：_____________）。
2. 付款方式：合同签订后，乙方需支付30%的预付款；设备交付并验收合格后，乙方支付剩余70%的尾款。
五、验收乙方应在设备到达后三日内完成验收，如发现设备存在质量问题，应及时通知甲方进行处理。
六、保修服务甲方对所售设备提供一年的质量保证期，质保期内因质量问题造成的损坏，甲方负责无偿修理或更换。
七、违约责任若甲方延迟交货或乙方延迟付款，违约方需向守约方支付违约金，违约金为未履行部分总额的5%。
八、争议解决因执行本合同发生的一切争议，双方应通过友好协商解决；协商不成时，提交甲方所在地人民法院诉讼解决。
九、其他事宜本合同未尽事宜，由双方协商补充，所作任何修改、补充均须以书面形式确认。
电捕焦油器技术规格书 2
煤气净化电捕焦油器技术规格书B版［65-2007］工程（第一批）总设计师：室审：审核：设计：山东省冶金设计院有限责任公司煤气净化电捕焦油器技术规格书1．设备编号SJ65·1·252．设备名称电捕焦油器3．技术数据3.1.介质名称：含焦油雾滴的焦炉煤气3.2设计压力：－0.01 Mpa～+0.03Mpa3.3工作压力：－0.005 Mpa～－0.004Mpa3.4设计温度：120℃3.5工作温度：煤气22℃－40℃，绝缘箱80℃－110℃3.6设备技术数据3.6.1设备规格DN5200，处理煤气量：56000—64000 Nm3/h3.6.2电源采用户内式恒流高压直流电源，高压发生器采用户外型。
3.6.3沉淀极型式：蜂窝式尺寸：正六边形，对边距离250 mm长度：5.5 m孔数：276个3.6.4电晕线直径：φ2.5 mm数量：276根材质：SUS316L有效总长：1518 m安装后允许偏离蜂窝孔中心值：±3 mm3.6.5电气参数设计电压：60KV工作电压：48～55KV设计电流：1200mA3.6.6电捕焦油器底部应设有蒸汽加热装置，确保捕集下来的焦油具有流动性，蒸汽压力为0.5Mpa3.6.7电捕焦油器顶部应设有冲洗装置，用于定期清除粘附于沉淀极及电晕线上的焦油、粉尘。
冲洗液采用热氨水，温度～70℃，压力0.3～0.5Mpa。
3.6.8设备除油指标出口煤气中的焦油雾含量≤50 mg/Nm3除焦油雾效率≥99%3.7 制造、安装、验收标准3.7.1本设备按JB/T4735-1997《钢制焊接常压容器》进行制造、安装、调试和验收；按JB/T8704-98《蜂窝式电捕焦油器技术条件》进行制造、检验和验收。
3.7.2本设备制造标准JB/T4735-1997《钢制焊接常压容器》JB/T8704-98《蜂窝式电捕焦油器技术条件》GB/T985-1988 《焊接接头基本型式与尺寸》GB6222-86《工业企业煤气安全规程》4.功能电捕焦油器是设置于煤气鼓风机前，将焦炉煤气中的焦油雾去除并回收，以保证煤气鼓风机及其后工序的正常运行。
电捕焦油器安全技术操作规程
行业资料：________ 电捕焦油器安全技术操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共12 页电捕焦油器安全技术操作规程1.适用范围1.1规程规定了电捕岗位的工作内容和工作权限。
1.2本规程适用于化产车间电捕岗位。
2.上岗条件2.1按时参加班前会，了解车间生产情况，听取和接受车间工作安排。
2.2必须经过培训，取得相应资格证书，并持证上岗。
2.3身体健康者方可上岗，严格执行“七不上岗”规定。
2.4劳动保护用品穿戴齐全，不准穿高跟鞋，必须将发辫纳入帽内，禁止带烟火上岗。
2.5检查、了解上个班电捕焦油器、电捕水封槽、水封槽液下泵等设备运行情况，了解上个班遗留的安全隐患。
2.6检查本岗位仪器仪表、照明、工器具是否正常齐全。
2.7检查本岗位现场工艺指标是否符合要求。
2.8检查本岗位设备及岗位卫生是否清洁，工器具、材料摆放是否整齐。
3.安全规定3.1必须经过三级安全教育，并考试合格且取得上岗证方可上岗操作。
3.2严格执行公司及厂级各项管理规章制度、岗位操作规程、安全注意事项和事故应急救援预案。
3.3电捕焦油器必须严格按照“操作规程”进行操作。
3.4正常操作时，保证含氧量1.0%，否则不得送电。
如果含氧量≥1%时，电捕自动报警；含氧量2%时，联锁停车，否则，手动停车。
待含氧量1%时，才能再行开启。
3.5正常操作时，保证绝缘箱温度在100-110℃，温度低于100℃时报警，温度低于90℃时停车处理。
3.6经常检查并定期检测设备本体接地电阻值，确保人身安全。
3.7电捕焦油器内进行检查维修时，必须切断电源，并将电晕极接地进行放电，安装接地线，挂上高压警告牌；打开上、下人孔及放散口，器内取样分析氧气为19.5-23%、一氧化碳30mg/m³时，方可进入维修。
3.8设备运行时，防爆孔周围人员不得逗留。

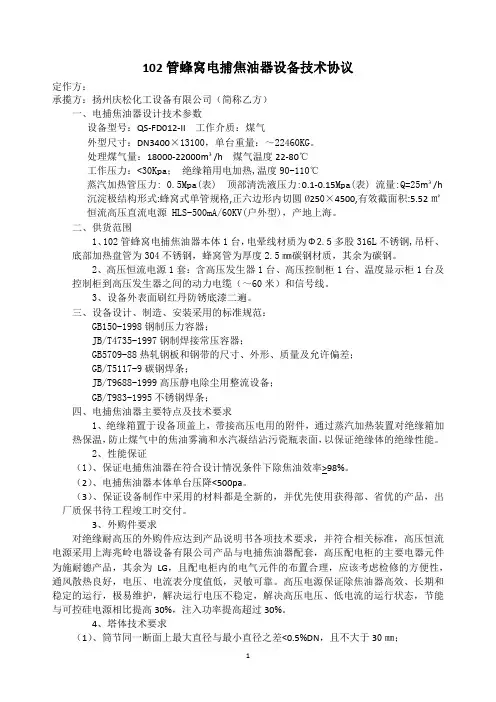

电捕焦油器设备技术协议
102管蜂窝电捕焦油器设备技术协议定作方：承揽方：扬州庆松化工设备有限公司（简称乙方）一、电捕焦油器设计技术参数设备型号：QS-FD012-II 工作介质：煤气外型尺寸：DN3400×13100，单台重量：～22460KG。
处理煤气量：18000-22000m³/h 煤气温度22-80℃工作压力：<30Kpa；绝缘箱用电加热,温度90-110℃蒸汽加热管压力: 0.5Mpa(表) 顶部清洗液压力:0.1-0.15Mpa(表) 流量:Q=25m³/h 沉淀极结构形式:蜂窝式单管规格,正六边形内切圆Ø250×4500,有效截面积:5.52㎡恒流高压直流电源 HLS-500mA/60KV(户外型)，产地上海。
二、供货范围1、102管蜂窝电捕焦油器本体1台，电晕线材质为Φ2.5多股316L不锈钢,吊杆、底部加热盘管为304不锈钢，蜂窝管为厚度2.5㎜碳钢材质，其余为碳钢。
2、高压恒流电源1套：含高压发生器1台、高压控制柜1台、温度显示柜1台及控制柜到高压发生器之间的动力电缆（～60米）和信号线。
3、设备外表面刷红丹防锈底漆二遍。
三、设备设计、制造、安装采用的标准规范：GB150-1998钢制压力容器；JB/T4735-1997钢制焊接常压容器；GB5709-88热轧钢板和钢带的尺寸、外形、质量及允许偏差；GB/T5117-9碳钢焊条；JB/T9688-1999高压静电除尘用整流设备；GB/T983-1995不锈钢焊条；四、电捕焦油器主要特点及技术要求1、绝缘箱置于设备顶盖上，带接高压电用的附件，通过蒸汽加热装置对绝缘箱加热保温，防止煤气中的焦油雾滴和水汽凝结沾污瓷瓶表面，以保证绝缘体的绝缘性能。
2、性能保证（1）、保证电捕焦油器在符合设计情况条件下除焦油效率>98%。
（2）、电捕焦油器本体单台压降<500pa。
（3）、保证设备制作中采用的材料都是全新的，并优先使用获得部、省优的产品，出厂质保书待工程竣工时交付。
电捕焦油器安全技术操作规程
电捕焦油器安全技术操作规程第一章总则第一条为了确保电捕焦油器的安全运行，保护工作人员的生命财产安全，提高设备利用率，制定本规程。
第二条电捕焦油器是一种用电力驱动的设备，主要用于捕捉和净化烟气中的焦油烟尘。
在操作过程中，必须严格遵守本规程的各项规定。
第三条所有使用电捕焦油器的工作人员必须经过专业培训，了解设备的结构、原理和操作规程，掌握正确的操作方法和紧急处理措施。
第四条电捕焦油器的操作和维护必须由专业人员进行，不得擅自拆卸或改装设备。
第五条本规程的内容适用于所有电捕焦油器的操作和维护人员，在使用电捕焦油器之前必须阅读并理解本规程的内容。
第二章安全操作第一节操作前准备第六条电捕焦油器的操作人员必须穿戴好劳动防护用品，包括防护眼镜、工作服、防滑鞋等。
操作人员应对设备进行定期维护和检查，确保设备的正常运行。
第七条在操作电捕焦油器之前，必须确保设备已经停止运行，并切断电源。
检查设备是否处于安全状态，如有异常情况必须排除后方可操作。
第八条操作人员必须熟悉设备的结构和工作原理，了解各个部位的作用和连接方式，以便在操作过程中发现异常情况能够及时处理。
第九条在操作电捕焦油器之前，必须检查设备的电气连接是否牢固，电缆是否磨损或老化，如有问题必须及时更换或修理。
第二节操作步骤第十条在操作电捕焦油器之前，必须按照设备操作面板上的操作指示进行操作。
切勿随意调整设备参数，以免影响设备的正常运行。
第十一条在开始操作之前，必须确保设备的加热系统已经预热到设定温度。
操作人员应根据工艺要求，调整设备的温度和压力，在操作过程中对温度和压力进行实时监控。
第十二条在操作电捕焦油器之前，必须先将烟气排放管道与设备连接好，确保烟气能够顺利进入设备。
在操作过程中要定期清理烟道和烟气入口，防止堵塞。
第十三条在操作电捕焦油器时，严禁将有害气体排放到室内或直接排放到大气中，必须采取有效措施进行处理和净化。
第十四条在操作电捕焦油器时，必须注意观察设备的工作状态和运行参数，如发现异常情况必须立即停止操作，并进行必要的处理和维修。
襄樊九鼎电捕说明书
高压静电捕（除）焦油器使用说明书襄樊九鼎电气有限公司一、使用范围本产品主要用于冶金、化肥、焦化、城市煤气、建材、陶瓷等行业的气体净化，用以回收煤气、焦炉气中的焦油，同时去除其中的粉尘、水雾等杂质。
达到物料回收和气体净化双重效果，对保证工艺流程中后工段设备的正常稳定运行起着至关重要的作用。
二、结构组成本产品由高压直流电源和捕焦本体（机械塔体）两大部分组成，前者选用CS-Ⅲ恒流型静电沉积用高压直流电源；后者结构上可选用FD 蜂窝式、SJD 湿管式、TD 套筒式(同心园式)或GD 管式。
四种结构的本体均主要由筒体和放电极（电晕极）以及吸捕极（沉淀极）组成。
高压发生器控制柜沉淀极电晕极蜂窝式电捕A-A剖面♎A电晕极筒体A电源输入♎沉淀极三、工作原理高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过一定极限后在阴阳两极间即产生电晕放电。
此时流经电场区的气体发生电离，产生大量的离子和电子。
周围可听见强烈的电磁风声，光线暗时可见紫兰色电晕。
通过电场的煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电，在电场力的作用下向两极运动。
由于电子质量小，运动速度快，空间分布广，所以主要是荷负电的粒子向沉淀极运动。
到达沉淀极板中和后，依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极，而后靠自身重力沿极板下落，通过焦油出口排出。
四、本体分类蜂窝式、管式和套筒式主要用于含焦油、轻油较高的气体净化，湿式主要用于含尘量较高的气体的净化。
管式电捕A-A剖面沉淀极电晕极套筒式电捕A-A剖面电晕极沉淀极电捕焦油器结构组成示意图L —C 恒流源 高压变 压器 整流桥 恒流调节和过氧控制电路 过压和持续欠电压保护电路TD 系列套筒式电捕焦油器♎♎SJD 系列湿管式电除尘器♎GD 系列管式电捕焦油器♎FD 系列蜂窝式电捕焦油器♎（第一个图是“SJD 系列湿管式电除尘器）五、CS- Ⅲ型恒流源结构组成及规格型号本产品由恒流源控制柜和高压发生器两部分组成。
