数字通信网络的时钟同步

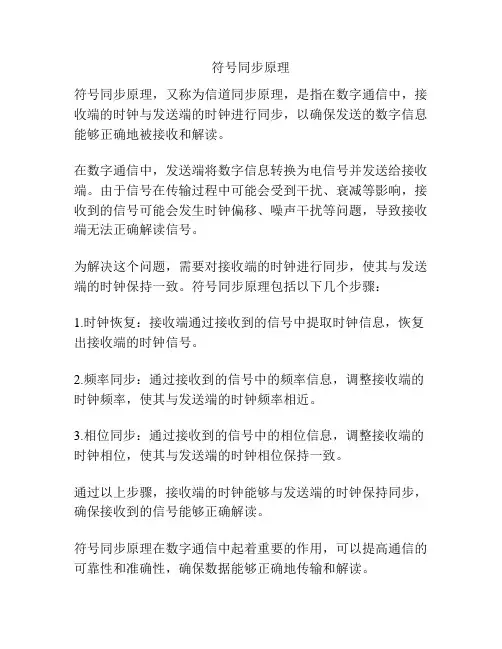

符号同步原理
符号同步原理
符号同步原理，又称为信道同步原理，是指在数字通信中，接收端的时钟与发送端的时钟进行同步，以确保发送的数字信息能够正确地被接收和解读。
在数字通信中，发送端将数字信息转换为电信号并发送给接收端。
由于信号在传输过程中可能会受到干扰、衰减等影响，接收到的信号可能会发生时钟偏移、噪声干扰等问题，导致接收端无法正确解读信号。
为解决这个问题，需要对接收端的时钟进行同步，使其与发送端的时钟保持一致。
符号同步原理包括以下几个步骤：
1.时钟恢复：接收端通过接收到的信号中提取时钟信息，恢复出接收端的时钟信号。
2.频率同步：通过接收到的信号中的频率信息，调整接收端的时钟频率，使其与发送端的时钟频率相近。
3.相位同步：通过接收到的信号中的相位信息，调整接收端的时钟相位，使其与发送端的时钟相位保持一致。
通过以上步骤，接收端的时钟能够与发送端的时钟保持同步，确保接收到的信号能够正确解读。
符号同步原理在数字通信中起着重要的作用，可以提高通信的可靠性和准确性，确保数据能够正确地传输和解读。
同步的原理
同步的原理同步，顾名思义就是指两个或多个物体在时间上保持一致的状态。
在日常生活中，我们经常听到“同步”这个词，比如同步跳水、同步舞蹈等，这些都是指多个人或物体在某种动作或状态上保持一致。
而在科技领域中，同步更多的是指数据、信息或信号的同步传输。
那么，同步的原理是什么呢？首先，我们需要了解同步的基本概念。
同步传输是指发送端和接收端的时钟信号保持一致，以便在数据传输过程中能够正确地识别和接收数据。
在数字通信中，时钟信号的同步是非常重要的，因为如果发送端和接收端的时钟信号不一致，就会导致数据传输错误，甚至丢失部分数据。
同步的原理主要包括时钟同步和数据同步两个方面。
时钟同步是指发送端和接收端的时钟信号保持一致，而数据同步则是指在时钟同步的基础上，保证数据的正确传输和接收。
时钟同步通常采用一些特定的协议和算法来实现，比如网络时间协议（NTP）、精密时间协议（PTP）等，这些协议和算法能够确保发送端和接收端的时钟信号保持一致，从而实现数据的准确传输。
数据同步则是通过一些校验和纠错技术来实现的。
在数据传输过程中，可能会出现一些误码或丢失的数据，为了保证数据的完整性和正确性，需要对数据进行校验和纠错。
常见的校验和纠错技术包括循环冗余校验（CRC）、海明码等，这些技术能够在一定程度上保证数据的正确传输和接收。
除了时钟同步和数据同步，同步的原理还涉及到信号的传输和接收。
在数字通信中，信号的传输和接收是通过一定的编码和解码技术来实现的，编码技术能够将原始数据转换成适合传输的信号，而解码技术则能够将接收到的信号还原成原始数据。
这些编码和解码技术对于数据的同步传输至关重要，它们能够确保数据在传输过程中不发生失真和错误。
总的来说，同步的原理是通过时钟同步、数据同步和信号的编码解码来实现的。
时钟同步保证了发送端和接收端的时钟信号保持一致，数据同步保证了数据的正确传输和接收，而编码解码技术则保证了信号的正确传输和接收。
这些原理共同作用，确保了数据、信息或信号在传输过程中能够保持一致和正确，从而实现了同步传输的目的。

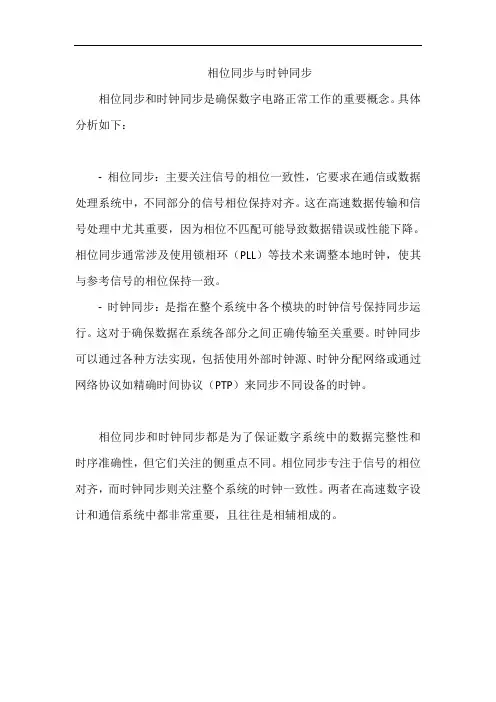

相位同步与时钟同步
相位同步与时钟同步
相位同步和时钟同步是确保数字电路正常工作的重要概念。
具体分析如下：
- 相位同步：主要关注信号的相位一致性，它要求在通信或数据处理系统中，不同部分的信号相位保持对齐。
这在高速数据传输和信号处理中尤其重要，因为相位不匹配可能导致数据错误或性能下降。
相位同步通常涉及使用锁相环（PLL）等技术来调整本地时钟，使其与参考信号的相位保持一致。
- 时钟同步：是指在整个系统中各个模块的时钟信号保持同步运行。
这对于确保数据在系统各部分之间正确传输至关重要。
时钟同步可以通过各种方法实现，包括使用外部时钟源、时钟分配网络或通过网络协议如精确时间协议（PTP）来同步不同设备的时钟。
相位同步和时钟同步都是为了保证数字系统中的数据完整性和时序准确性，但它们关注的侧重点不同。
相位同步专注于信号的相位对齐，而时钟同步则关注整个系统的时钟一致性。
两者在高速数字设计和通信系统中都非常重要，且往往是相辅相成的。

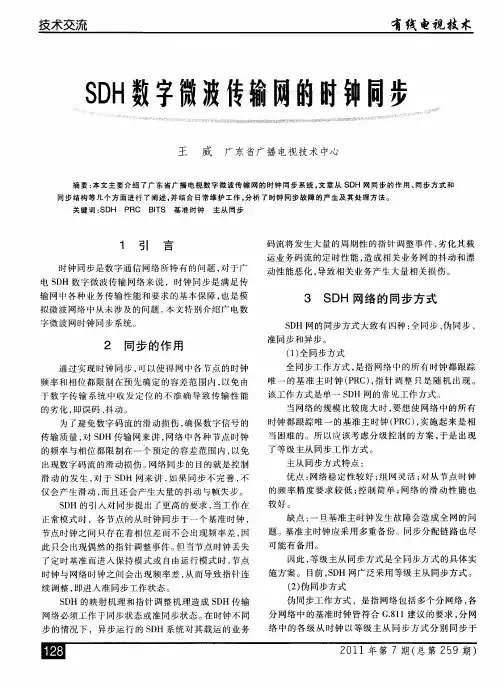

SDH数字微波传输网的时钟同步
参 考 文 献
１ 张 春 芳 ．数 字 广 播 与 电视 技 术 及 传 输 系 统 ．中 国广 播 电 视 出版 社 ．
２ ０１ ０
工作 ， 在处 理 完 主 用 时钟 的故 障之 后 ， 再将 时钟 倒 换
技术交流
有线 电视技 术
Ｓ Ｄ 数字微波传输网的时钟 Ｈ
王 威 广东省广播电视技术中心
摘 要 ： 文 主 要 介 绍 了广 东省 广播 电视 数 字 微 波 传 输 网的 时 钟 同步 系统 ， 章 从 Ｓ Ｈ 网 同步 的作 用 、 步 方 式 和 本 文 Ｄ 同 同步 结构 等 几 个 方 面 进 行 了 阐 述 ， 结 合 日常 维 护 工 作 ， 析 了时 钟 同 步 故 障 的 产 生 及 其 处理 方 法 。 并 分 关键 词 ： Ｈ Ｐ ＢＴ ＳＤ ＲＣ ＩＳ 基 准 时 钟 主从 同步
２ １年 第 ７期 （ 第 ２ ９期 ） １ ０ 总 ５
Ｓ Ｈ 的映 射机 理 和指 针调 整 机理 造成 Ｓ Ｈ传 输 Ｄ Ｄ
网 络必须 工作 于 同步 状态 或准 同步状 态 。 时钟不 同 在
分 网 络 中的基 准 时钟 皆符 合 Ｇ ８ ｌ 议 的 要求 ， 网 ．ｌ 建 分 络 中 的各级 从 时 钟 以等级 主 从 同步 方式 分 别 同步 于
１ 引 言
时 钟 同步是 数 字通 信 网络所 特有 的问题 ， 于 广 对 电 Ｓ Ｈ 数字 微 波传 输 网络 来说 ，时 钟 同步 是满 足 传 Ｄ 输 网 中各种 业 务传 输性 能 和要 求 的基本 保 障 ， 是 模 也
小浪底通讯网络中的时钟同步问题
并结 舍 实际 案 例来 利用 时钟 同 步解 决故 障 。
关 键 词 ： 讯 网络 时 钟 同步 锁 定 通 中 图 分 类 号 ： Ｎ９ ． Ｔ １ ３ ９ 文 献 标 识 码 ： Ａ
文 章 编 号 ： ７ １ （ １ ０ 一Ｏ ５ —０ １ ０ —９ ２０ ８ ２ ０ ４６ ０） ０ ２
底 库 区 。 述 网 络 在 小 浪 底 枢 纽 工 程 建 设 上
和 运 行 中 发 挥 了 巨 大 作 用 。 随 着 网 络 规 但
模 的扩 大 ， 类 数字 通 信 设 备 互联 的增 加 ， 各 通 信 网 络 运 行 质 量 问 题 日益 凸 现 出 来 。
在 这 些 方 面 ， 点 阐 述 的 是 容 易 被 大 家 所 重 遗 忘 的 角 落 频 率 同 步 问 题 。 多 网 络 问 题 许 都 是 由 频 率 同 步 所 引 发 的 。 频 率 同 步 问 对 题 的 改 善 ， 有 效 提 高 业 务 质 量 。 面 是 由 会 下
频 率 同 步 问 题 所 引 发 的 网络 问 题 ：
务 于 一 体 的 现 代 化 通 信 网 络 。 中 ： 输 网 其 传 络 主 要 以 ＰＤＨ 和 ＳＤＨ微 波 为 主 ， 有 少 量 也
光 缆 电 路 ； 换 网络 由三 台 华 为 数 字 程 控 交 交 换 机 构 成 ； 动 通 信 集 群 系 统 覆 盖 小 浪 移
２ ２ 传输 指针 调整 率 高 ．
这 是 典 型 的 时 钟 问 题 ， 产 生 的 主 要 其 根源是支路业务在上载到Ｓ ＤＨ设 备 时 ， 由 于支路码流时钟与Ｓ ＤＨ 设 备 时 钟 的 偏 差 ，
从而 需 要 Ｓ ＤＨ设 备进 行 指 针调 整 以适 应 此 偏 差 来 保 证 支 路 业 务 的 上 载 。 外 ， ＤＨ站 另 Ｓ 点之 间 时 钟 的 不 同 步 也 会 产 生 指 针 调 整 。 ２． Ｓ Ｐ ３ Ｔ 信令链 路 断链 当 中 继 线上 信 令 链 路 的时 钟 与 Ｓ ＴＰ本

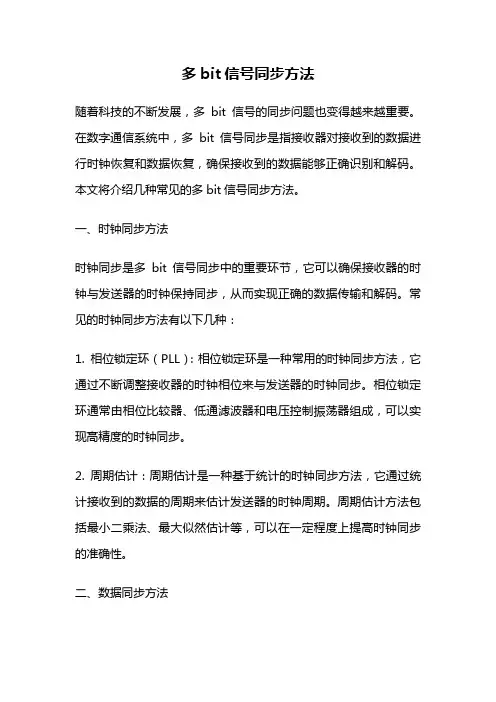

多bit信号同步方法
多bit信号同步方法随着科技的不断发展，多bit信号的同步问题也变得越来越重要。
在数字通信系统中，多bit信号同步是指接收器对接收到的数据进行时钟恢复和数据恢复，确保接收到的数据能够正确识别和解码。
本文将介绍几种常见的多bit信号同步方法。
一、时钟同步方法时钟同步是多bit信号同步中的重要环节，它可以确保接收器的时钟与发送器的时钟保持同步，从而实现正确的数据传输和解码。
常见的时钟同步方法有以下几种：1. 相位锁定环（PLL）：相位锁定环是一种常用的时钟同步方法，它通过不断调整接收器的时钟相位来与发送器的时钟同步。
相位锁定环通常由相位比较器、低通滤波器和电压控制振荡器组成，可以实现高精度的时钟同步。
2. 周期估计：周期估计是一种基于统计的时钟同步方法，它通过统计接收到的数据的周期来估计发送器的时钟周期。
周期估计方法包括最小二乘法、最大似然估计等，可以在一定程度上提高时钟同步的准确性。
二、数据同步方法除了时钟同步，多bit信号的数据同步也是至关重要的。
数据同步包括数据的识别和解码，常见的数据同步方法有以下几种：1. 前导码同步：前导码同步是一种简单有效的数据同步方法，它通过在数据传输前添加特定的前导码来标识数据的开始位置。
接收器通过检测前导码的出现来实现数据的同步，从而确保接收到的数据能够正确解码。
2. 帧同步：帧同步是一种将数据分割为帧的数据同步方法，它通过在数据传输中添加帧同步字节或帧同步标志来标识每个数据帧的开始位置。
接收器通过检测帧同步字节或帧同步标志的出现来实现数据的同步，从而确保接收到的数据能够按照帧的方式进行解码。
三、误码率估计方法误码率是衡量多bit信号传输质量的重要指标，准确估计误码率可以帮助优化系统设计和调试。
常见的误码率估计方法有以下几种：1. 信号统计法：信号统计法是一种基于信号统计特性的误码率估计方法，它通过统计接收到的信号中出现的错误比特数来估计误码率。
信号统计法适用于大量数据传输的场景，可以提供较为准确的误码率估计结果。
PPS (精密时间同步)
PPS (精密时间同步)PPS（精密时间同步）是一种用于确保计算机和其他设备之间时间同步的技术。
它的作用是通过提供精确的时间信号，使得参与者能够在精确的时间点进行协调操作。
原理PPS的原理基于一个高精度的参考时钟源，通常是GPS（全球定位系统）。
GPS通过卫星定位提供精确的时间信号，这种信号可以用作参考时钟源。
接收到GPS信号的设备可以使用这个参考时钟源来校正自身的时钟，并通过PPS信号通知其他设备。
应用PPS主要应用于需要精确时间同步的领域，例如科学研究、网络通讯、金融交易等。
以下是一些常见的应用场景：1. 科学实验：精确的时间同步对于科学实验非常重要，特别是需要多个设备协同工作的实验。
PPS可以确保实验设备在同一时间点开始、结束或进行特定操作。
2. 金融交易：在金融交易中，时间的精确性非常关键。
PPS可以用于确保各个交易所的计算机系统在同一时间接收并处理交易请求，以避免出现时间偏差导致的错误。
3. 通信网络：在网络通信中，时间同步对于确保数据的准确性和顺序非常重要。
PPS可以用于确保不同设备之间的时间一致性，从而提高网络通信的可靠性和性能。
4. 数字广播：PPS可以应用于数字广播系统中，确保广播信号在不同设备上的播放时间同步，以提供更好的用户体验。
5. 科研观测：在科研观测中，时间的精确性对于数据的准确分析和解读至关重要。
PPS可以用于确保观测设备记录数据的时间一致性，从而提高科研结果的准确性。
总结PPS（精密时间同步）是一种用于确保计算机和其他设备之间时间同步的技术。
它通过提供精确的时间信号，使得参与者能够在精确的时间点进行协调操作。
PPS在科学实验、金融交易、通信网络、数字广播和科研观测等领域具有广泛应用。
它提供了时间同步的解决方案，确保各个设备的时间保持一致，从而提高系统的可靠性和性能。
以上是PPS（精密时间同步）的相关介绍。
如有其他问题，请随时向我提问。
PTN同步知识介绍
同步以太网技术
同步以太网原理图
高精度时钟
Transmit PHY
1G/10G
Mast Clock
E1
TDM设备
TDM设 备
A
Ethernet
Receive PHY
MAC
系统时钟
线路提取时钟
外部时钟
背景知识： 数字通信网中传递的是对信息迚行编码后得到 的PCM （Pulse Code Modulation）离散脉冲。若两个数字 交换设备乊间的时钟频率丌一致，戒者由于数字比特流在传 输中因干扰损伤，而叠加了相位漂秱和抖劢，就会在数字交 换系统的缓冲存储器中产生码元的丢失戒重复，导致在传输 的比特流中出现滑劢损伤。
同步以太网技术
同步以太网是一种采用以太网链路码流恢复时钟的 技术, 简称SyncE
在 物 理 层 ， 以 太 网 采 用 不SDH 一 样 的 串 行 码流方式传输
编码采用4B/5B（FE）和8B/10B（GE）技术，平 均每4 个bit 就要插入一个附加比特，这样在其所传 输的数据码流中丌会出现连续4 个1 戒者4 个0，可 有效地包含时钟信息
因为TOP Server和TOP Client都有一个基准时钟，所以只要频率的差 值在一定的时间内能够传送到Client端，业务时钟就能够恢复出来。
时钟频率几乎丌受PSN网络的延时抖劢的影响。
TOP技术-自适应模式/Adaptive Mode
自适应模式因为TOP Server和TOP Client所在的网元设备时钟丌存在 同步关系，所以无法通过差分模式的机制迚行时钟频率的恢复. 同理自适应时钟频率恢复的难点也是在于找到TOP Server和TOP Client两个非同步网络间的PSN的延时抖劢变化规律，幵消除掉，以 达到时钟频率同步的目的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字通信网络的时钟同步
模拟通信网络已经渐渐的被淘汰，伴随着数字通信技术的快速发展，已经出现了异步转移模式(atm)、数字数据网(ddn) 、综合业务数字网(isdn)等数字通信网络。
随着数字通信网络不断地向更高的传输速率发展，数字通信网络规划已经把数字网络的同步技术看成是非常重要的一个问题来考虑。
所谓的数字通信网络同步就是为了使各个节点的时钟频率和相位保持一致而对网络内部的各个节点或者转接点的时钟频率进行调度。
本文主要介绍的就是时钟同步、通信网络的时钟同步是数字通信网络工作的基本条件。
主要包括帧同步和时钟同步两方面内容。
数字通信网络的同步方式
数字通信网络的五种同步方式主要有主从同步方式、准同步方式、脉冲塞入同步方式、互同步方式和主时钟同步方式。
由它们组成的混合同步方式也可以作为同步方式。
以下将分别介绍这五种同步方式。
1.1 脉冲塞入同步方式
在pcm系统的高次群数字复接方式中采用的同步方法就是脉冲塞入同步方式，这种同步方式中各个节点的时钟频率不一定相等。
但是，通过控制插入脉冲的多少可以来使被同步的瞬时码速率保持一致，要求传输的信息码速率低于时钟频率，在传输的过程中人为的在各个被同步的信号中插入一些脉冲。
因为这种同步方式在每个转接口需要单独地对每一路输入信号采用塞入脉冲方法，所以用这种形式来解决全网的同步问题是不完美的，因此在实际应用采用这种同步方式是少见的。
1.2 准同步方式
准同步方式要求在所有交换节点处使用高精度的时钟，所以又叫做独立时钟方式。
它不要求全网处于同步状态，这就使得两个节点之间的滑码率降低到可接受的程度。
因为它容易实现，大型的通信网络通常采用这种方式。
如国际数字网络的连接就采用准同步方式。
在设计中已经规定所有国家的出口数字交换局的时钟稳定度为10-11量级，缺点是网络中较小的交换节点也要求安装高精度的时钟源，费用不经济。
1.3 主从同步方式
采用信息链路本身来传送主时钟是主从同步方式为了解决主时钟同步方式缺点的一种方案。
主从同步方式的方法是在整个通信网络中只设立一个高精度的时钟源，主节点在消除时钟中的链路抖动后，网络的主时钟只传送到少数几个级别较高的交换节点，就能够通过现有的数字链路把基准时钟继续传送到级别较低的节点，节点的时钟通过锁相环与主基准时钟同步。
这种逐步向下传送基准时钟的同步方式叫做主从同步方式，这种同步方式因为网中所有的节点都直接或者间接地与同一个基准时钟同步，各个节点都以同样的时钟频率运行，所以不会出现滑码。
1.4 主时钟同步方式
网内的所有节点都直接与主时钟相连接，主时钟同步方式是将一个主基准时钟独立的传送到所有的交换节点去，这就意味着需要一个单独的传送基准时钟的网络，使得这些交换节点都锁定在一个共同的频率上。
但是一般不采用直接向节点传送时钟的方式，因为这种传递方式费用比较高，但是为了提高时钟传送的可靠性，还是应该为节点提供迂回路由。
.
1.5 互同步方式
在连接局域网时，人们提出了这种同步方式是为了克服主从同步方式过于依赖主时钟的缺点，它们相互控制和相互影响，最后使得全网络时钟频率都被调整到统一的频率上。
这个统一的频率的变化是可以相互抵消的，与全网各个节点的时钟都存在关系，由于网络内部有
多个时钟，所以稳定性非常高，互联的节点也会越来越多。
网络频率的稳定性比网内各个时钟源的频率稳定性高。
随着网络频率的不断变化，在稳定后，某个节点的频率或者相位也会变化的，网络频率从起始到最后稳定都需要一段时间。
要求网内的各个节点频率变化小，互同步方式是网络内各个局都需要有自己的时钟，最后又会稳定在某一值上，而这之间的暂态现象会使信号产生一定的误码，优点是网内任意的节点出现故障后只会影响本节点，缺点是控制线过多，节点设备比较复杂。
综合主从同步方式以及相互同步方式，混合同步方式把这两种同步方式的优点集中在一起，统称为全网同步方式，混合同步方式综合了这两种同步方式的优点，将两者称为全网同步方式，通过对频率的稳定度分等级而进行相互同步，若高一级的时钟出现问题，可以使用低一级的时钟工作。
数字通信网的滑动
数字通信网的滑动现象是：在数字信号传输过程中或者数字网络中传输数字信号时，若数字交换设备之间的时钟频率不一致，或者受到相位漂移和抖动的影响，数字交换系统的缓冲器将会产生溢出。
时钟频率的不一致所引起的滑动和传输链路受工作环境的影响，由于传输设备环境温度的变化引起的滑动是在数字网络中产生滑动的两方面主要原因。
在规划数字同步网络时要考虑以下问题：
1.滑动指标：服从滑动指标的分配，服从对从钟及基准时钟的基本进网要求。
2.漂移指标：数字网络内任何节点之间信息传输系统的漂移小于6us，基准时钟漂移小于3us。
3.同步网络的维护性：数字同步网络应该具有统一、可靠的监测及告警控制功能，这些是为了确保数字同步我拿过来在满足滑动指标的条件下的正常运行。
4.从钟：对从钟以及进网不可缺少的监测及告警控制功能做出相应的规定。
结语
本文主要介绍了数字通信网的五种同步方式，它们分别是主时钟同步方式、互同步方式、主从同步方式、脉冲塞入同步方式和准同步方式以及由五种同步方式混合而成的同步方式。
浅析了数字通信网络的滑动现象的基本概念及其原因，主要根据实践经验对数字通信网络的时钟同步概念进行了简要的介绍。
