工程制图国家标准简介
建筑制图国家标准简介
1.1
建筑制图国家标准简介
图纸：绘图纸、描图纸。 绘图墨水、胶带纸（粘贴图纸）、橡皮、小刀或刀片、 排笔（清洁图纸）及细砂纸等 。
1.1
1.1.3
建筑制图国家标准简介
绘图方法及步骤
1、绘图前的准备工作
2、画底稿（…布图…) 3、加深（铅笔加深、画墨线）
1.1
建筑制图国家标准简介
1.1.4 徒手作图的基本技巧 直线（水平、垂直、斜线） 圆（大圆、小圆、椭圆） 简单图形
投影的基本知识
4、三面投影图的形成
1.2
投影的基本知识
长对正 高平齐 宽相等 三等关系
正面投影图(主视图) 水平投影图(俯视图) 侧面投影图(左视图)
高
长
宽
宽
1.2
投影的基本知识
1.2.2 点的投影 1、点的投影
1.2
投影的基本知识
1.2
投影的基本知识
2、直线的投影 一般位置直线 特殊位置直线： 投影面平行线（水平线、正平线、侧平线） 投影面垂直线（铅垂线、正垂线、侧垂线）
4、曲线板
1.1
建筑制图国家标准简介
5、铅笔
铅笔铅芯的硬度用B、H符号表示，B前数字越大表 示铅芯越软，H前数字越大表示铅芯越硬。绘图时，一 般采用H、2H画细实线、细点画线，用HB写汉字、注尺 寸，用HB、B、2B加深。
1.1
建筑制图国家标准简介
6、直线笔（亦称鸭嘴笔） 使用要点：笔杆与纸面保持90º ，并稍向右边倾斜 5º ~15º ，速度均匀，用力适度，加深时墨线中心线 应与铅笔底稿重合。注墨水高度：4～6mm 注意事项：要保持笔的清洁。
按照纸张幅面的基本面积，把幅面规格分为A 系列、B系列和C系列，幅面规格为A0的幅面尺寸 为841mm×1189mm，幅面面积为1平方米； B0的幅面尺寸为1000mm×1414mm，幅面 面积为2.5平方米；C0的幅面尺寸为 917mm×1279mm，幅面面积为2.25平方米； 复印纸的幅面规格只采用A系列和B系列。 B1（正对开，520*740mm）、 B2（正四开，370*520mm）、 B3（正八开，260*370mm）、 B4（正十六开，185*260mm）、 B5（正三十二开，130*185mm）
制图国家标准简介ppt课件
（1）长仿宋体汉字书写示例
汉字书写的要点在于横平竖直，注意起落，结构均匀， 填满方格。
（2）字母、数字书写示例
字母和数字可写成斜体或直体，斜体字字头 向右倾斜，与水平基准线成75°。
字母和数字分A型和B型：
A型字体的笔画宽度(d)为字高(h)的十四分之一； B型字体的笔画宽度(d)为字高(h)的十分之一。 在同一图样上只允许选用一种型式的字体。
不论采用何种比例绘图，尺寸数值均按原值注出。
2、比例的选取
国家标准GB/T 14690—1993 对比例的选用作了规 定。绘图时，应选取适当的比例，优先选择第一系列， 必要时允许选择第二系列。
三、图线
1、图线型式及应用 2、图线的尺寸 3、图线应用示例 4、画线时注意事项 5、画线注意事项示例
双折线
0.5d
断裂处的边界线
视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线
双点画线
0.5d
粗点画线
d
有特殊要求的线或表面 的表示线
2、图线的尺寸
所有线型的图线宽度（d）应按图样的类型 和尺寸大小在下列数系中选择： 0.13 mm， 0.18 mm， 0.25 mm， 0.35 mm， 0.5 mm， 0.7 mm， 1.0 mm， 1.4 mm，2 mm。 在同一图样中，同类图线的宽度应一致。 机械工程图样上采用两类线宽，称为粗线 和细线，其宽度比例关系为21。
1. 图线型式及应用
粗实线 d 可见轮廓线 可见过渡线 不可见轮廓线 不可见过渡线
虚线
0.5d
尺寸线及尺寸界线
剖面线、引出线 细实线 0.5d 重合断面的轮廓线
螺纹的牙底线及齿轮 的齿根线
分界线及范围
波浪线

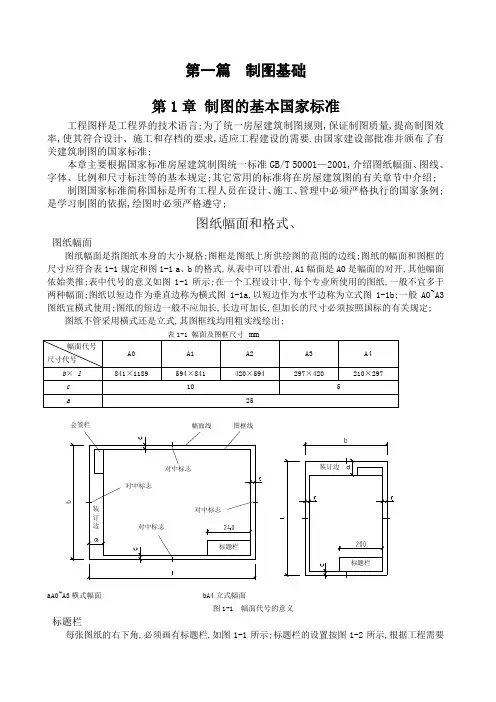

制图的基本国家标准
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言;为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准;本章主要根据国家标准房屋建筑制图统一标准GB/T 50001—2001,介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定;其它常用的标准将在房屋建筑图的有关章节中介绍;制图国家标准简称国标是所有工程人员在设计、施工、管理中必须严格执行的国家条例;是学习制图的依据,绘图时必须严格遵守;图纸幅面和格式、图纸幅面图纸幅面是指图纸本身的大小规格;图框是图纸上所供绘图的范围的边线;图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推;表中代号的意义如图1-1所示;在一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面;图纸以短边作为垂直边称为横式图1-1a,以短边作为水平边称为立式图1-1b;一般A0~A3图纸宜横式使用;图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定;图纸不管采用横式还是立式,其图框线均用粗实线绘出;图1-1 幅面代号的意义标题栏每张图纸的右下角,必须画有标题栏,如图1-1所示;标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区;标题栏的外框线为粗实线,其余分格线为细实线;对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式;ab图1-2 标题栏图1-3 建议学生使用制图作业的标题栏会签栏除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示;会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等,如图1-4所示;不需会签的图纸,可以不画会签栏;图1-4 会签栏图线、字体与比例图线画在图纸上的线条统称图线;图线有粗、中、细之分;图线的宽度b,宜在下列线宽系列中选取：、、、、、;每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表1-2中相应的线宽组;建筑工程制图的各类线型、宽度、用途如表1-3 所示;表1-3 图线1．在同一张图纸内,相同比例的各图样,应选用相同的线宽组;2．图纸的图框和标题栏线,可采用表1-4中的线宽;线画的长度应大致相等,约为15~20 mm;4．虚线与虚线交接或虚线与其他图线段交接时,应是线段交接;虚线为实线的延长线,不得与实线连接;其正确和错误的画法如图1-5所示;图1-5 虚线交接的画法5．单点长画线或双点长画线的两端,不应是点;点画线与点画线交接或点画线与其他图线交接时,应是线段交接;6．单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替;7．图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字等的清晰; 字体图纸上所书写的文字、数字或符号等,均应笔划清楚、字体端正、排列整剂、间隔均匀；标点符号应清楚正确;文字的字高,应从如下系列中选用：、5、7、10、14、20mm;1．汉字在图样及说明中的汉字宜采用长仿宋体;大标题、图册封面、地形图等的汉字,也可书写成其他字体,但应易于辨认;汉字的简化字书写,必须符合国务院公布的汉字简化方案和有关规定;长仿宋体字体的高度与字宽的比例大约为1:, 长仿宋体字体的示例如图1-6;图1-6 长仿宋体汉字示例2．拉丁字母和数字拉丁字母、阿拉伯数字与罗马数字的字体有直体和斜体之分,斜体字的斜度应是从字的底线逆时针向上倾斜75°,其高度与宽度应与相应的直体字相等;数量的数值注写,应采用直体阿拉伯数字;直体和斜体拉丁字母、阿拉伯数字与罗马数字示例如图1-7、图1-8;图1-7 直体拉丁字母、阿拉伯数字和罗马数字示例图1-8 斜体拉丁字母和阿拉伯数字示例比例图样的比例,应为图形与实物相对应的线型尺寸之比;比例的大小是指其比值的大小,如1∶50大于1∶100;比例宜注写在图名的右侧,字的基准应取水平；比例的字高宜比图名的字高小一号或二号,如图1-9所示;图1-9 比例的注写绘图时所用的比例,应根据图样的用途和被绘对象的复杂程度,从表1-5中选用,并优先选用表中常用比例;表1-5 绘图所用的比例尺寸标注在建筑工程图样中,其图形只能表达建筑物的形状及材料等内容,而不能反映建筑物的大小;建筑物的大小由尺寸来确定;尺寸标注是一项十分重要的工作,必须认真仔细,准确无误;如果尺寸有遗漏或错误,都会给施工带来困难和损失;尺寸的组成与标注图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字,如图1-10所示;图1-10 尺寸的组成图1-11 箭头尺寸起止符号1．尺寸界线尺寸界线应用细实线绘制,一般应与被注长度垂直,其一端应离开图样的轮廓线不小于2mm,另一端应超出尺寸线2~3mm;图样轮廓线、中心线及轴线可用作尺寸界线; 2．尺寸线尺寸线应用细实线绘制,并与被注长度平行,与尺寸界线垂直相交,但不宜超出尺寸界线外;互相平行的尺寸线,应从被注的图样轮廓线由近向远整齐排列,小尺寸应离轮廓线较近,大尺寸离轮廓线较远;图样轮廓线以外的尺寸线,距图样最外轮廓线之间距离不宜小于10mm,平行排列的尺寸线的间距为7~10mm,并应保持一致;图样上任何图线都不得用作尺寸线;3．尺寸起止符号尺寸起止符号一般用中粗斜短线绘制,并画在尺寸线与尺寸界线的相交处;其倾斜方向应与尺寸界线成顺时针45o角,长度宜为2~3mm;在轴测图中标注尺寸时,其起止符号宜用小圆点;半径、直径、角度与弧长的尺寸起止符号宜用箭头表示;箭头的画法如图1-11所示;4．尺寸数字国标规定,图样上标注的尺寸一律用阿拉伯数字标注图样的实际尺寸,它与绘图所用比例无关,应以尺寸数字为准,不得从图上直接量取;图样上所标注的尺寸,除标高及总平面图以米m为单位外,其余一律以毫米mm为单位,图上尺寸数字都不再注写单位;尺寸数字一般注写在尺寸线的中部;水平方向的尺寸,尺寸数字要写在尺寸线的上面,字头朝上；竖直方向的尺寸,尺寸数字要写在尺寸线的左侧,字头朝左；倾斜方向的尺寸,尺寸数字的方向应按图1-12a的规定注写,尺寸数字在图中所示30o影线范围内时可按图1-12b 的形式注写;a b图1-12 尺寸数字的注写方向尺寸数字如果没有足够的注写位置时,两边的尺寸可以注写在尺寸界线的外侧,中间相邻的尺寸可以错开注写,如图1-13所示;尺寸宜标注在图样轮廓之外,不宜与图线、文字及符号等相交,如图1-14所示;图1-13 尺寸数字的注写位置图1-14 尺寸数字的注写圆、圆弧、角度及坡度的尺寸标注1．对于圆和大于1/2圆周的圆弧应标注直径尺寸,在直径数字前加直径符号“Φ”;在圆内标注的尺寸线应通过圆心,画箭头指到圆弧,如图1-15a所示;较小圆的直径尺寸,可标注在圆外,如图1-15b所示;图1-15 圆直径的标注方法线;角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替,角度数字应按水平方向注写,如图1-17所示;图1-17 角度标注方法图1-18 坡度标注方法4．标注坡度时,应在坡度数字下加注坡度符号,该符号为单面箭头,箭头应指向下坡方。
工程制图国家标准简介
§3 几何作图
§3.1 正多边形的画法 正六边形
形的画 法
§3.2 斜度、
锥度的 画法
平面图形的 绘制
结束
返回
几何作图
§3.1 正多边
§3.2 斜度、锥度的画法
斜度：倾斜程 度
形的画 法
§3.2 斜度、
锥度的 画法
平面图形的 绘制
结束
1:4 1 4
返回
几何作图
§3.1 正多边
形的画 法§3ຫໍສະໝຸດ 2 斜度、§2.2 绘图仪器 分规
分规 ：用以 截取或等分线段。
工具
§2.2 绘图
仪器
§2.3 计算
机绘 图系 统
几何作图
结束
返回
绘图工具及 仪器的使用
§2.1 绘图
圆规
工具
§2.2 绘图
仪器
§2.3 计算
机绘 图系 统
圆规：是画圆或圆弧的仪器。
几何作图
结束
返回

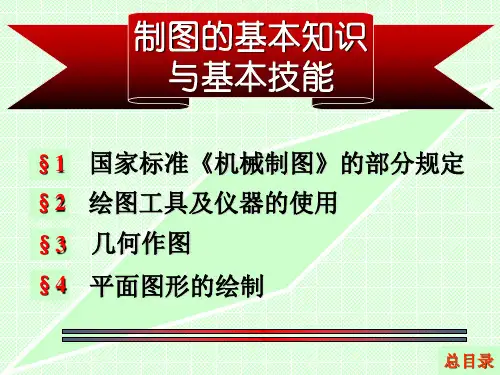

绘图工 具及 仪器的 使用 §2.1 绘图工具 §2.2 绘图仪器 §2.3 计算机 绘图系统
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
§1.3
§1.4
§1.5
绘图工具及 仪器的使用
结束
返回
国家标准 《机械制图》 的部分规定
§1.1
§1.4 图线 (GB/T 17450-98)
各种图线的名称、型式、代号及在图上的 一般应用见下表所示.
(一)图线型式及应用
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
§1.2
图纸幅 面与格 式 比例 字体 图线 尺寸 注法
不留装订边的图纸格式

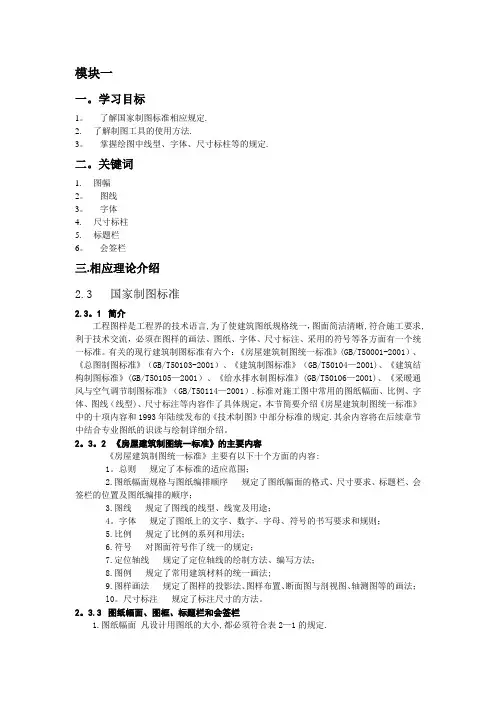

国家制图标准
模块一一。
学习目标1。
了解国家制图标准相应规定.2.了解制图工具的使用方法.3。
掌握绘图中线型、字体、尺寸标柱等的规定.二。
关键词1.图幅2。
图线3。
字体4.尺寸标柱5.标题栏6。
会签栏三.相应理论介绍2.3 国家制图标准2.3。
1简介工程图样是工程界的技术语言,为了使建筑图纸规格统一，图面简洁清晰,符合施工要求,利于技术交流，必须在图样的画法、图纸、字体、尺寸标注、采用的符号等各方面有一个统一标准。
有关的现行建筑制图标准有六个：《房屋建筑制图统一标准》(GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104—2001)、《建筑结构制图标准》(GB/T50105—2001）、《给水排水制图标准》(GB/T50106—2001)、《采暖通风与空气调节制图标准》（GB/T50114—2001）.标准对施工图中常用的图纸幅面、比例、字体、图线（线型)、尺寸标注等内容作了具体规定，本节简要介绍《房屋建筑制图统一标准》中的十项内容和1993年陆续发布的《技术制图》中部分标准的规定.其余内容将在后续章节中结合专业图纸的识读与绘制详细介绍。
2。
3。
2《房屋建筑制图统一标准》的主要内容《房屋建筑制图统一标准》主要有以下十个方面的内容:1。
总则规定了本标准的适应范围；2.图纸幅面规格与图纸编排顺序规定了图纸幅面的格式、尺寸要求、标题栏、会签栏的位置及图纸编排的顺序；3.图线规定了图线的线型、线宽及用途；4。
字体规定了图纸上的文字、数字、字母、符号的书写要求和规则；5.比例规定了比例的系列和用法；6.符号对图面符号作了统一的规定；7.定位轴线规定了定位轴线的绘制方法、编写方法；8.图例规定了常用建筑材料的统一画法;9.图样画法规定了图样的投影法、图样布置、断面图与剖视图、轴测图等的画法；l0。
尺寸标注规定了标注尺寸的方法。
2。
3.3图纸幅面、图框、标题栏和会签栏1.图纸幅面凡设计用图纸的大小,都必须符合表2—1的规定.表2—1图幅尺寸（mm）图纸幅面尺寸相当于系列，即。
制图国家标准简介
二、比例
比例：图中图形与其实物相应要素的线性尺寸之比。 比例符号以“：”表示。 比值为1的比例称为原值比例；比值大于1的比例称为放大比例； 比值小于1的比例称为缩小比例。
种类
优先选用的比例
1：1
2:1 1×10n:1 5:1 2×10n:1 5×10n :1
允许选用的比例
2.5：1 2.5×10n：1 4：1 4 ×10n：1
2）、字体高度（h）的公称尺寸系列为：1.8， 2.5， 3.5， 5，7，10，14，20（mm）。如需书写更大的字，字体高度按√2的 比率递增。字体高度代表字体的号数。 3）、汉字应写成长仿宋体，并采用国家正式公布的简化字。汉 字的高度不应小于3.5mm，其字宽一般为h/ √2。 4）、字母和数字可写成斜体或直体。斜体字字头向右倾斜，与 水平线成75°. 2、字体示例
我们 收获 庆祝 123 a b h
结构
四、图线
图线：指起点和终点间以任意 方式连接的一种几何图形，形状可 以是直线或曲线、连接线和不连接 线。 1、常用线型及主要应用
名称 粗实线 细实线 波浪线 细虚线 细点画线 细双点画线 线型 主要应用 可见轮廓线 尺寸线及尺寸界线，引出线等 断裂处的边界线 不可见轮廓线 轴线，对称中心线等 假想投影轮廓线，中断线
2、图框格式
在图纸上必须用粗实线 画出图框，其格式分为留装 订边和不留装订边两种。
X型图纸
Y型图纸
3、标题栏
每张图样都必须画出标题 栏，位置应位于图纸的右下 角。
4、附加符号
1）、对中符号 各号图纸应在图纸各边长的中点处，分别画出对中符号。对中符号 用粗实线绘制，线宽不小于0.5mm，长边从纸边界开始伸入图框内 约5mm. 当对中符号在标题栏范围内时，则伸入标题栏部分省略不画。 2）、方向符号 当Y型图纸横放（x型竖放）时，为了明确绘图与看图时的方向，应 在图纸的下边对中符号处画出一个方向符号。 方向符号用细实线等边三角形。
制图国家标准
φ7
20
(2)尺寸线
它表示所注尺寸的方向，它必须用细实线绘制。
C1
C2
尺寸线 20 35
10 间距>7
φ16
φ9
7
(3)
尺寸线终端
位置不对
尺寸线终端有两种形式：箭头和斜线。
≈4b
宽度为b， 长度约4b ：箭头和斜线。
形状不对
不正确
(4) 尺寸数字
线性尺寸数字一般应注写在尺寸线的上方中间处， 也允许注写在尺寸线的中断处。尺寸数字不能被任何 图线穿过，否则应将该图线断开。
作业：机械制图习题 一、尺规作图
二、尺寸标注
(5) 字母和数字可写成斜体和直体。斜体字字 头向右倾斜，与水平基准线成75。
用作指数、分数、极限偏差、注脚等的数字及字 母，一般应采用小一号的字体。
要领： 横平竖直，
如何能写好长 仿宋字呢？ 注意起落， 结构匀称， 填满方格。
字体工整笔画清晰间隔均匀排列整齐
横平竖直注意起落结构均匀填满方格
机械制图工程机械汽车检测与维修
40º
5º
2）圆弧半径和圆的直径
标注圆弧半径时，尺寸线的一端一般应画 到圆心，以明确表示其圆心的位置，另一端 画成箭头。在尺寸数字前应加注符号“R”。 半径尺寸必须注在投影为圆弧的图形上。 半圆或小于半圆的圆弧标注半径。
R10
×R10
当圆弧的半经过大，或在图纸范围内无法 标出其圆心位置时，可按图(a)的形式标注， 若不需要标出圆心位置时，可按图(b)的形式 标注。标注球面的直经或半径时，应在符号 “”或“R”前再加注符号“S”.
(2) 图 线 宽 度 ： 图 线 分 为 两 种 。 粗 线 宽 度 (d) 在
制图国家标准情况介绍
• 1956年由原第一机械工业部发布了《机械制图》 部颁标准，共21项。
• 1959年由国家科学技术委员会批准发布了我国 第一套《机械制图》国家标准，共19项。
• 1970年修订了1959年的国家标准，在全国试行。
• 1974年正式转正发布了新的《机械制图》国家 标准。
• 1983～1984年，经原国家标准局批准发布的跟 踪国际标准(ISO)的17项《机械制图》国家标准 于1985年开始实施。
GB/T 4458.1—2003 机械制图 图样画法 视图；
GB/T 4458.2—2003 机械制图 装配图中零部件序 号及其编排法；
GB/T 4458.4—2003 机械制图 尺寸注法；
GB/T 4458.5—2003 机械制图 尺寸公差与配合注 法；
GB/T 4458.6—1998 机械制图 图样画法 剖视图 和断面图；
除强制性标准(GB)和推荐性标准 (GB／T)两种情况外，自1998年起还启用 了代号GB／Z，它表示“国家标准化指 导性技术文件”。它是国家标准的补充。
2019/6/6
16
4、与国际标准一致性程度的标识 “双采”(采用国际标准和国外先
进标准)方针是我国一项重要的技术经 济政策，是实施多年的一项既定国策
2019/6/6
7
GB/T 4459.1—1995 机械制图 螺纹及螺纹紧固 件表示法；
GB/T 4459.2—2003 机械制图 齿轮表示法； GB/T 4459.3—2000 机械制图 花键表示法； GB/T 4459.4—2003 机械制图 弹簧示法； GB/T 4459.5—1998 机械制图 中心孔表示法 GB/T 4459.6—2003 机械制图 动密封图表示法 GB/T 4459.7—1998 机械制图 滚动轴承表示法 GB/T 4656.1—2000 机械制图 棒料型材及其断 面表示法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录1
1985年起实施的《机械制图》国 家标准与现行国家标准对照表
——给出了这套现行17项制图标准， 并列出了绘制机械图样中应与贯彻的 29项现行有效的常用标准，其中有12 项属于“技术制图”。
GB/T 4458.6—2002 《机械制图 图样画法 剖视图
和断面图》的几点说明
新旧标准中剖切面分类体系 及其对应关系
旧标准剖切面分类体系
单一剖切面
单一剖切平面 单一剖切柱面
两个相交的剖切平面 旋转剖
剖切面 几个平行的剖切平面 阶梯剖
组合的剖切面
不平行于任何基本 投影面的剖切平面
复合剖 斜剖
新标准剖切面分类体系
单一剖切平面
单一剖切面
单一斜剖切平面
单一剖切柱面
剖切面 几个平行的剖切平面
两个相交的剖切面
相交的剖切平面 相交的剖切平《技术制图图样画法 剖面区域的表示法》
GB/T 4457.4—1984 《机械制图 剖面符号》
两项现行标准的说明
谢谢！
《机械制图 尺寸注法》与原 标准的主要变化
1．改变了箭头长度的规定 2．锥度标注的改变
3．增加了标注尺寸的符号及 符号的比例画法
4．尺寸的简化注法 5．未定义形状边的注法
《机械制图 尺寸注法》与原标准的主要变化
1.改变了箭头长度
新标准是按GB／T 17450—1998《技 术制图 图线》的规定，将旧标准的图线宽 度代号“b”改为“d”。新标准规定的箭头 比旧标准箭头要长一些。
样，符号的具体规定可查阅GB／T 4656.1—2000 《技术制图 棒料、型材及其断面的简化表示
法》。
《机械制图 尺寸注法》与原标准的主要变化
正方形符号的比例画法
(GB/T 4458.4—2003)
《机械制图 尺寸注法》与原标准的主要变化
深度符号的比例画法
(GB/T 4458.4—2003)
《机械制图 尺寸注法》与原标准的主要变化
《机械制图 尺寸注法》与原标准的主要变化
4．尺寸的简化注法
新标1）准新取增消的了简旧化标注准法的第4章“简 化注法”，新列出的第6章“简化注法” 直接引用2了）G应B/引T1起66注75意.2的—变19化96《技 术制图 简化表示法 第2部分：尺寸注 法》。新标准明确规定了机械制图的 尺寸简化注法按技术制图的尺寸简化 注法的标准来进行标注。
《机械制图 尺寸注法》与原标准的主要变化
2.锥度标注的改变
锥度标注方法已改按GB/T 15754—1995的规定
新旧标准锥度标注方法比较
锥度符号形状 锥度符号高度
锥度符号标注
新标准
旧标准
新旧标准一致
1.4h
h
对称配置于基 配置在基准线
准线上
之上
《机械制图 尺寸注法》与原标准的主要变化
2.锥度标注的改变
《机械制图 尺寸注法》与原标准的主要变化
6. 形状相同零件的尺寸注法
两个形状相同但尺寸不同的零件，可 共用一张图纸表示，并将另一件的名称和 不同的尺寸列入括号中。
《机械制图 尺寸注法》与原标准的主要变化
7. 孔的旁注法
注意：旁注法的指引线需从装配时的
装入端引出
《机械制图 尺寸注法》与原标准的主要变化
左旋（右旋不注） 长旋合长度（中等旋合长度不注） 顶径公差带代号 中径公差带代号 螺距1.5mm 导程3 mm 公称直径16 mm 普通螺纹
普通螺纹标记简化
1. 单线螺纹的尺寸代号为“公称直径 ×
螺距”，此时不必注写 “Ph”和“P” 字样；当为粗牙螺纹时不注螺距。
2. 中径与顶径公差带代号相同时，只 注写一个公差带代号。
8. 滚花的注法
允许在滚花表面不画出滚花， 只标注滚花的具体要求
《机械制图 尺寸注法》与原标准的主要变化
应引起注意的变化
尺寸相同要数统一标注数量的简化注法 （如注法：4×R5）
《机械制图 尺寸注法》与原标准的主要变化
未定义形状边的注法
在《机械制图 尺寸注法 》新 标准中增设了第7章，规定了“未 定义形状边的注法”。当需要确切 地指定边的形状和给出极限尺寸时， 应按GB／T19096—2003《技术制图 图样画法 未定义形状边的术语和 注法》进行标注。
新旧标准剖切面 分类体系的对应关系
新标准将旧标准中的五类剖切面调 整为三类剖切面后，恰好涵盖了原有的 五类剖切面。但在新旧分类体系转换中， 有一点要特别注意：今后不得再使用单 一剖、旋转剖、阶梯剖、复合剖和斜剖 的术语。新标准中不再规定剖切面的简
称是为了与国际标准取得一致。
螺纹的标记规定
螺纹的标记规定由相应的螺纹 标 准 给 出 。 在 GB/T 4459.1—1995 《机械制图 螺纹及螺纹紧固件表示 法 》的附录中，列出了各种常用标 准 螺 纹 的 标 记 。 1995 年 以 后 ， 与 该 表中相关的部分螺纹标准相继进行 了修订。
《机械制图》 新标准简介与贯彻
广东工业大学 凌玲
内容提要
1.《机械制图》国家标准的制修订动态 2. GB/T 4458.6—2002《机械制图 图
样画法 剖视图和断面图》的几点说明 3. 螺纹的标记规定 4. GB／T4458.4—2003《 机械制图 尺寸
注法》与原标准的主要变化 5. 关于剖面符号画法《技术制图》和 《机械制图》两项现行标准的说明
《机械制图 尺寸注法》与原标准的主要变化
4. 真实尺寸的注法
在不反映真 实大小的投影上， 用在尺寸数值下 加画粗实线短画 的方法标注其真 实尺寸。
《机械制图 尺寸注法》与原标准的主要变化
5. 倒角的法
在不至于引起误解时，零件图中的倒 角可以省略不画，其尺寸也可简化标注。 （旧标准只规定了小倒角可以不画）。
螺纹标记规定的几点补充说明
例如：M16×Ph3P1.5(two starts)
这是GB／T 197—2003中的新规 定。在旧标准中则将代号M、公称直 径、螺距和旋向称为“螺纹代号”， 这 与新标准的规定有较大差异。
GB／T 4458.4—2003 《机械制图 尺寸注法》与原
标准的主要变化
新标准是在旧标准（GB／T 4458.4—1984）的基础上，结合技术 制图有关尺寸注法的一些最新标准进 行必要的修改和增补。并从2003年12 月1日正式实施，原标准自行废除。
弧长
（仅变注法）
13
斜度
（未变）
14
锥度
（仅变注法）
15
展开长
（新增）
《机械制图 尺寸注法》与原标准的主要变化
标注尺寸的符号及缩写词
(GB/T 4458.4—2003)
序号
符号及缩写词
含义
现行
16
型材截面形状
新：GB/T 4656.1—2000 旧：GB/T 4656—1984
型材截面形状符号主要用于金属结构件图
(GB/T 4458.4—2003)
序号
符号及缩写词
含义
现行
曾用
6
均布
EQS
均布
7
45°倒角
C
L×45°
8
正方形
（未变）
9
深度
深
10 沉孔或锪平
沉孔、锪平
《机械制图 尺寸注法》与原标准的主要变化
标注尺寸的符号及缩写词
(GB/T 4458.4—2003)
序号
符号及缩写词
含义
现行
曾用
11
埋头孔
沉孔
12
沉孔或锪平符号的比例画法
(GB/T 4458.4—2003)
《机械制图 尺寸注法》与原标准的主要变化
埋头孔符号的比例画法
(GB/T 4458.4—2003)
《机械制图 尺寸注法》与原标准的主要变化
弧长符号的比例画法
(GB/T 4458.4—2003)
《机械制图 尺寸注法》与原标准的主要变化
弧长注法的变化
附录2
常用标准螺纹的标记方法
（根据2003底前发布的螺纹标准）
普通螺纹的标记规定
我国于1981年发布的《普通螺纹》 标准取代1963年标准后已实施了20余 年。最近我国已对这一套系列标准进 行了全面修订。
GB／T 197—2003 《普通螺纹 公差》 于 2003 年 5 月 22 日 批 准 发 布 ； 并 于
新增的简化注法
1. 启用了单边箭头 2. 在指引线上标注尺寸 3. 共用尺寸线的注法 4. 真实尺寸的注法 5. 倒角的法 6. 形状相同零件的尺寸注法 7. 孔的旁注法 8. 滚花的注法
《机械制图 尺寸注法》与原标准的主要变化
1. 单边箭头的画法
绘制这种箭 头时，通常按水 平尺寸左上右下、 垂直尺寸上右下 左的原则来处理 单边箭头的偏置 方向。倾斜尺寸 按垂直尺寸处理。
简化标记：M8
普通螺纹副标记简化示例
例如：公称直径为8mm的粗牙普通螺纹， 内螺纹公差带为6H，外螺纹公差带为6g， 螺纹副标记简化：M8
当内、外螺纹的公差带代并非同为中 等公差精度时，则应同时注出公差带代 号，并用斜线隔开两代号 螺纹副标记简化：M20—6H／5g6g
螺纹标记规定的几点补充说明
螺纹特征代号 ——
位于各种螺纹标记前面的字 母(一个或几个字母和下脚标)代 表螺纹的种类，一律称为“螺纹 特征代号”，不得误称为“螺纹 代号”、“牙型代号”等。
螺纹标记规定的几点补充说明
公称直径 ——
在米制螺纹标记中紧随特征 代号后的数值是螺纹的公称直径， 单位为毫米。公称直径一般指螺 纹大径的基本尺寸，在2003年发 布的普通螺纹标准中，这一直径 又被称为基本大径。
3. 最常用的中等公差精度螺纹(公称直 径 ≤ 1.4mm 的 5H、 6h 和 公 称 直 径 ≥ 1.6 mm的6H和6g)不标注公差带代号。
