普通分析、有机、无机化学类实验室的设计纲要
有机化学实验室建设方案
有机化学实验室建设方案
有机化学实验室的建设方案需要考虑多个方面，包括实验室的
布局设计、安全设施、实验设备、废物处理等。
首先，实验室的布
局设计需要合理规划，确保各个区域的功能分区明确，包括试剂准
备区、实验操作区、仪器设备区、废物处理区等。
同时，要考虑通
风系统的设计，以保障实验室内空气质量，防止有机化合物挥发对
实验人员造成危害。
其次，安全设施是实验室建设中至关重要的一部分。
这包括紧
急淋浴和眼部冲洗设施、消防设备、安全柜等。
紧急淋浴和眼部冲
洗设施用于应对意外溅洒化学品或其他危险品导致的皮肤或眼部受伤，而消防设备则是为了防范火灾，安全柜则用于存放危险化学品，以防止泄露事故。
实验设备方面，有机化学实验室需要配备常见的有机合成设备，如旋转蒸发仪、干燥器、反应釜等，同时还需要配备分析设备，如
质谱仪、核磁共振仪等，以满足实验需求。
最后，废物处理也是有机化学实验室建设中需要重点考虑的问题。
有机废物处理需要严格按照相关法规进行处理，建议实验室配
备相应的废物处理设施，如化学废液收集罐、固体废物收集桶等，以便对废物进行分类、暂存和安全处理。
综上所述，有机化学实验室的建设方案需要充分考虑实验室的布局设计、安全设施、实验设备和废物处理等方面，以确保实验室的安全运行和实验工作的顺利开展。
化学实验室设计方案全解
化学实验室设计方案全解化学实验室是进行化学实验和研究的重要场所，其设计的合理性直接关系到实验的安全性、准确性和效率。
一个科学合理的化学实验室设计方案应综合考虑多方面的因素，包括空间布局、通风系统、水电设施、安全防护等。
接下来，我们将对化学实验室的设计方案进行全面解析。
一、实验室的选址与布局（一）选址化学实验室的选址应遵循以下原则：1、远离污染源：避免实验室受到外界环境污染的影响，如粉尘、废气、噪声等。
2、环境安全：应选择在地势较高、不易积水、地质稳定的区域，以防止自然灾害对实验室造成破坏。
3、交通便利：便于实验设备和试剂的运输，以及人员的通行。
（二）布局1、功能分区：化学实验室一般可分为实验区、准备区、仪器区、办公区等。
实验区是进行实验操作的主要区域，应靠近通风设施；准备区用于实验前的准备工作，如试剂的配制、仪器的调试等；仪器区放置各类精密仪器，需保持环境稳定；办公区则供实验人员进行数据处理和记录。
2、通道设置：要保证实验室内部有宽敞的通道，便于人员和设备的移动。
主通道宽度不应小于 15 米，次通道宽度不应小于 1 米。
3、空间利用：合理利用空间，避免空间浪费。
可以采用多层货架、吊柜等方式增加存储空间。
二、通风系统设计（一）通风方式1、全面通风：通过换气扇或通风窗等设备，将室内空气与室外空气进行交换，适用于一般性的化学实验。
2、局部通风：在实验台上设置通风橱，将实验过程中产生的有害气体及时排出，是处理高毒性或高挥发性物质实验的必备设施。
（二）通风量计算通风量的计算应根据实验室内可能产生的有害气体量、实验人员数量以及房间体积等因素综合考虑。
一般来说，每小时的通风换气次数不应少于 6 次。
（三）通风设备选择1、通风橱：应选择具有良好密封性、耐腐蚀性能和高效的排风系统的通风橱。
2、风机：根据通风量和系统阻力选择合适的风机，确保通风系统的正常运行。
三、水电设施设计（一）供水系统1、实验用水：根据实验需求，提供不同水质的水，如蒸馏水、去离子水等。

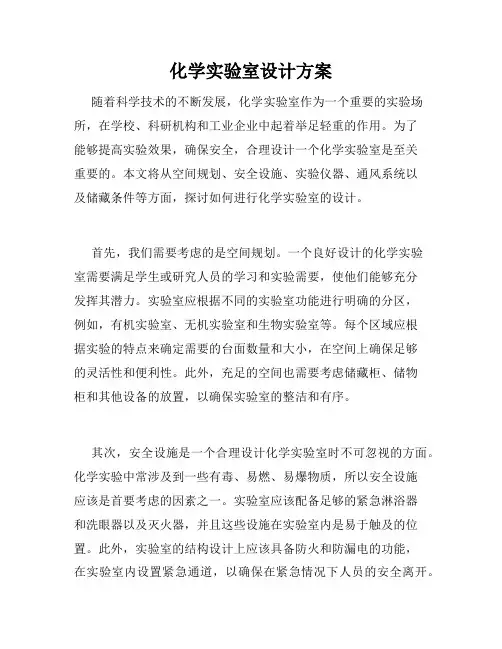

化学实验室设计方案
化学实验室设计方案随着科学技术的不断发展，化学实验室作为一个重要的实验场所，在学校、科研机构和工业企业中起着举足轻重的作用。
为了能够提高实验效果，确保安全，合理设计一个化学实验室是至关重要的。
本文将从空间规划、安全设施、实验仪器、通风系统以及储藏条件等方面，探讨如何进行化学实验室的设计。
首先，我们需要考虑的是空间规划。
一个良好设计的化学实验室需要满足学生或研究人员的学习和实验需要，使他们能够充分发挥其潜力。
实验室应根据不同的实验室功能进行明确的分区，例如，有机实验室、无机实验室和生物实验室等。
每个区域应根据实验的特点来确定需要的台面数量和大小，在空间上确保足够的灵活性和便利性。
此外，充足的空间也需要考虑储藏柜、储物柜和其他设备的放置，以确保实验室的整洁和有序。
其次，安全设施是一个合理设计化学实验室时不可忽视的方面。
化学实验中常涉及到一些有毒、易燃、易爆物质，所以安全设施应该是首要考虑的因素之一。
实验室应该配备足够的紧急淋浴器和洗眼器以及灭火器，并且这些设施在实验室内是易于触及的位置。
此外，实验室的结构设计上应该具备防火和防漏电的功能，在实验室内设置紧急通道，以确保在紧急情况下人员的安全离开。
另外，合理的仪器设备安排对于化学实验室的设计至关重要。
实验室应配置各种仪器设备，以满足教学、科研和生产方面的需求。
对于化学实验室来说，可能需要的设备包括离心机、PH计、串联反应器等。
实验室还应配置光谱仪、气相色谱仪等仪器设备，以满足更高层次的科学研究需求。
同时，需要合理安排这些仪器设备的位置，确保操作的便捷性和安全性。
通风系统在化学实验室的设计中也占据重要地位。
许多化学实验中产生的气体、蒸汽和有害物质会对人体健康和环境造成潜在威胁，因此，一个合理的通风系统是必要的。
通风系统应具备良好的空气流通，能够有效地排除实验室内的有害气体和味道，并保证空气的新鲜度。
此外，通风系统应具有调节温度和湿度的功能，以提供一个舒适的实验环境。
化学实验室设计
化学实验室设计一、实验室概述化学实验室是进行各类化学实验的场所，为确保实验操作的安全和结果的准确性，实验室的设计和布局至关重要。
本文将从实验室的布局、安全设施、实验设备等方面进行设计和规划。
二、实验室布局1.功能区划分实验室可以划分为样品制备区、反应区、分析区和储存区。
样品制备区应包括试剂配制器、洗涤区和样品制备台；反应区应设有反应器、恒温设备等；分析区应配备分析仪器和分析台；储存区应设有化学品柜、防酸碱柜等。
2.通风系统实验室设计中，通风系统是重中之重。
应根据实验室的具体情况采用合适的通风方式，如自然通风、机械通风或混合通风。
通风系统应对恶臭气体、有毒气体和易燃气体等进行有效处理，确保室内空气质量良好。
3.安全出口和紧急设备实验室内应设置多个安全出口，并配备紧急设备如安全装置、灭火器、洗眼器、洗身器等，以应对紧急情况。
安全出口位置应合理设置，确保在火灾或其他意外事故发生时，人员能够迅速安全撤离。
4.照明系统照明系统应保证实验室有充足的自然光线，并设置合适的人工照明装置。
实验室的照明设备应符合安全要求，不得对实验操作产生干扰或危险。
三、实验室安全设施1.实验台和防护罩实验室中应配备稳固、耐腐蚀的实验台，以承载实验装置和容器，同时还应设有透明的防护罩，以减少化学品对操作人员的伤害风险。
2.紧急停电和断电装置实验室中应配备遥控或手动操作的紧急停电开关和断电装置，以防止实验中电源故障引发的安全事故，保护实验室人员的生命财产安全。
3.安全储存柜和危险化学品柜实验室必须配备安全储存柜和危险化学品柜，用于储存易燃、易爆、有毒等危险化学品。
柜体应具备耐火、防腐蚀等特性，并合理分区、标注危险级别，以确保危化品的安全存储和使用。
4.安全警示标识和安全出口标识实验室中应设有明显的安全警示标识，以提醒操作人员注意实验过程中存在的风险。
此外，安全出口标识应设于明显位置，方便人员迅速撤离。
四、实验设备1.常用实验设备化学实验室应配备常用的实验设备，如反应器、恒温槽、溶液制备器、气体分析仪等。

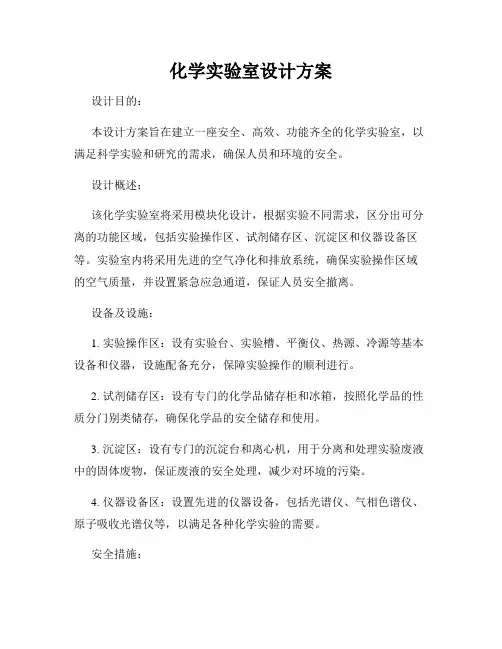

化学实验室设计方案
化学实验室设计方案设计目的：本设计方案旨在建立一座安全、高效、功能齐全的化学实验室，以满足科学实验和研究的需求，确保人员和环境的安全。
设计概述：该化学实验室将采用模块化设计，根据实验不同需求，区分出可分离的功能区域，包括实验操作区、试剂储存区、沉淀区和仪器设备区等。
实验室内将采用先进的空气净化和排放系统，确保实验操作区域的空气质量，并设置紧急应急通道，保证人员安全撤离。
设备及设施：1. 实验操作区：设有实验台、实验槽、平衡仪、热源、冷源等基本设备和仪器，设施配备充分，保障实验操作的顺利进行。
2. 试剂储存区：设有专门的化学品储存柜和冰箱，按照化学品的性质分门别类储存，确保化学品的安全储存和使用。
3. 沉淀区：设有专门的沉淀台和离心机，用于分离和处理实验废液中的固体废物，保证废液的安全处理，减少对环境的污染。
4. 仪器设备区：设置先进的仪器设备，包括光谱仪、气相色谱仪、原子吸收光谱仪等，以满足各种化学实验的需要。
安全措施：1. 实验操作区、试剂储存区和沉淀区等区域都应有明显的标识，并设置合适的防护装置，如护目镜、防护手套、实验台面防滑等。
2. 实验室内应设置可燃物品存放柜，存放易燃物品和有毒品时应有专门的通风装置和保温设备，防止意外事故的发生。
3. 实验室内应安装消防器材，并定期进行维护和检查，以确保随时能够应对火灾等紧急情况。
4. 实验室应严格落实实验废液的处理措施，禁止乱倒废液，实行分类处理，确保对环境的影响降到最低。
5. 实验室的电路设计应合理，配备漏电保护器和过载保护器，确保电路的安全可靠。
环境保护：1. 实验室应设置有专门的排风系统，将实验室内产生的有害气体、异味和粉尘等排出室外，保证实验室空气质量。
2. 实验废水的处理应符合环保要求，安装废水处理设备，保证废水排放达到国家标准。
3. 实验废弃物应按照国际规定进行分类处置，有害废物应交由专门机构处理，可回收物应进行再利用，减少对环境的影响。
化学实验室设计方案
化学实验室设计方案首先，设计一个合理的实验室空间对于提高实验室效率、减少事故发生具有重要意义。
一个理想的实验室空间应有足够的面积、良好的通风条件和合理的光照。
面积方面，应根据实验室使用人数和实验工作的复杂程度合理安排。
通风条件上，实验室应配备足够的换气设备，例如通风扇和排气装置，以确保实验室空气的流通和质量。
光照方面，则应采用自然光和人工照明相结合的方式，确保实验室内光线明亮且均匀。
实验台和设备的设计是实验室设计中的关键环节。
实验台的设计应考虑实验人员的舒适度和工作的便利性。
实验台的高度和大小应根据实验人员的身高和工作习惯来确定。
通常来说，实验台的高度应该使实验人员能够自然地工作，不需要过度地弯腰或抬离手臂。
实验室中应配备不同种类、规格和功能的实验设备，例如试剂瓶、容器、温度控制设备、离心机等。
实验设备的选择应根据实验需求和实验室预算来进行。
为了保障实验室的安全性，必须采取一系列的安全措施。
首先是配备必要的安全设施，例如紧急洗眼器、紧急淋浴装置、灭火器等。
这些设备应根据实验室的规模和实验的性质进行合理布置，方便实验人员在紧急情况下迅速采取相应的安全措施。
其次是制定科学的实验室操作规范。
实验室应制定明确的实验室操作规范和安全操作程序，包括合理的试剂操作、防护装备的正确使用等。
此外，实验室应定期进行安全培训和演练，提高实验人员的安全意识和应急能力。
在实验室设计方案中，还应考虑实验室的卫生和储存管理。
实验室的卫生管理包括实验室的清洁和垃圾处理。
实验室应配备相关的清洁工具，并制定清洁的规范和频率，保持实验室整洁。
垃圾处理应定期进行，将不需要的试剂和废弃物进行分类、包装和处理。
实验室的储存管理包括试剂储存和设备的维护。
试剂应进行分类存放，并标明保存期限和注意事项。
设备的维护包括定期的保养和检修，以保证设备的正常运行和使用寿命。
总之，一个合理的化学实验室设计方案应从实验室空间、实验台和设备、安全措施、卫生管理和储存管理等多个方面进行考虑。
化学实验室设计方案(人峰实业)
化学实验室设计方案（人峰实业）化学实验室包括有机化学实验室与无机化学实验室，其主要功能为容量分析、常规分析、样品前处理等，根据实验性质的不同有可能设计有毒、易燃、易爆、强酸、强碱等物质，有机实验室与无机实验室既有共性又有差异，有机实验室对防爆及通风的要求比无机实验室更高，通常需要增加防爆柜及桌面通风罩等。
一、化学实验室规划建设环境要求：1. 实验室应选择在清洁安静的场所，远离生活区，锅炉房与交通要道；2. 实验室应选择在光线充足，通风良好的场所，要与生产加工车间有一定距离；3. 实验室应选择在方便扦样与检验，距离车间较近的工作场所。
二、化学实验室规划建设考虑因素：（１）建筑要求化验室的建筑应耐火或用不易燃烧的材料建成，隔断和顶棚也要考虑到防火性能。
可采用水磨石地面，窗户要能防尘，室内采光要好。
门应向外开，大实验室建设规划应设两个出口，以利于发生意外时人员的撤离。
（２）供水和排水供水要保证必须的水压、水质和水量以满足仪器设备正常运行的需要。
室内总阀门应设在易操作的显着位置。
下水道应采用耐酸碱腐蚀的材料，地面应有地漏。
（３）通风设施由于化验工作中常常产生有毒或易燃的气体，因此化验室要有良好的通风条件。
三、化学实验室其他附注1.从事实验室工作人员必须进行上岗前体检，由单位生物安全领导小组组织实施。
体检指标除常规项目外还应包括与准备从事工作有关的特异性抗原、抗体检测。
2.从事实验室技术人员必须具备相关专业教育经历，相应的专业技术知识及工作经验，熟练掌握自己工作范围的技术标准、方法和设备技术性能。
3.从事实验室技术人员应熟练掌握与岗位工作有关的检验方法和标准操作规程，能独立进行检验和结果处理，分析和解决检验工作中的一般技术问题，有效保证所承担环节的工作质量。
4.从事实验室技术人员应熟练掌握常规消毒原则和技术，掌握意外事件和生物安全事故的应急处置原则和上报程序。
5.实验室人员在下列情况进入实验室特殊工作区需经实验室负责人同意；四、规划要求（1）对于1/2单元的化学实验室模型，采用边台，设一个出入口；对于采用一个以上的中央台，设两个以上的出入口；必须确保出入口通畅，不能出现通道死角。
实验室规划设计一般要求
试验室规划设计一般规定一.化验室旳分类及职..化验室也就是分析检查试验室在学校、工厂、科研院所有其不一样旳性质..学校旳化验室一类是为学生进行分析化学试验用旳教学基地, 另一类是为科研服务旳亦兼有科研性质旳分析化学研究室..工厂设中央化验室、车间化验室等。
车间化验室重要肩负生产过程中成品、半成品旳控制分析。
中央化验室重要肩负原料分析、产品质量检查任务, 并肩负分析措施研究、改善、推广任务及车间化验室所用旳原则溶液旳配制、标定等工作任务..科研院所旳化验室除为科学研究课题肩负测试任务外, 也进行分析化学旳研究工作。
.二.化验室设计规定.根据化验任务需要, 化验室有珍贵旳精密仪器和多种化学药物, 其中包括易燃及腐蚀性药物。
此外, 在操作过程中常产生有害旳气体或蒸气。
因此, 对化验室旳房屋构造、环境、室内设施等有其特殊旳规定, 在筹建新化验室或改建原有化验室时都应考虑。
.化验室用房大体分为三类: 精密仪器试验室、化学分析试验室、辅助室（办公室、储备室、钢瓶室等）..化验室规定远离灰尘、烟雾、噪音和震动源旳环境中, 因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。
为保持良好旳气象条件, 一般应为南北方向。
.1.精密仪器..精密仪器室规定具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入旳功能, 室温尽量保持恒定。
为保持一般仪器良好旳使用性能, 温度应在15~30℃, 有条件旳最佳控制在18~25℃。
湿度在60％-70％, 需要恒温旳仪器室可装双层门窗及空调装置..仪器室可用水磨石地或防静电地板, 不推荐使用地毯, 因地毯易积聚灰尘, 还会产生静电、大型精密仪器室旳供电电压应稳定, 一般容许电压波动范围为±10％。
必要时要配置附属设备（如稳压电源等）。
为保证供电不间断, 可采用双电源供电。
应设计有专用地线, 接地极电阻不大于4Ω..气相色谱室及原子吸取分析室因要用到高压钢瓶, 最佳设在就近室为能建钢瓶室（方向朝北）旳位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验室是存在一定危险系数的空间，实验操作使用一些酸、碱、有机溶剂等试剂药品；试管、烧瓶、烧杯、冷凝管等玻璃器皿；原子吸收、气相色谱、液相色谱、紫外分光光度计等精密仪器以及烘箱、马弗炉等高温设备。
实验室规划设计是必须以“实用、安全”为出发点，综合考虑各种仪器设备安全操作要求，配置相应实验设备。
⑴普通及分析化学实验室
普通及分析化学实验室从事研究实验包括化学物之混合、加热、冷却、蒸馏、蒸发、稀释及反应，这些工作可在开放实验台上或排烟柜操作，所需分析设备如分光光度计、瓦斯、液态层析计等，分析化学实验室常会使用一些有害物品，包括高毒性、挥发液体、粉体、有压可燃气体。
虽然毒性物质分析过程可分解成无毒性合成物，但在分析操作上仍为有毒状态，通常不建议分析化学实验室操作极毒化学物，如致癌、致命易爆炸等化学物及较高放射性物质等。
配置实验设备：边台、中央台(水槽、试剂架)、通风柜、药品柜、器皿柜、回流冷凝装置（小水杯及水拷克）、抽滤装置（抽滤水龙头、小水杯槽）。
(2)有机化学实验室
有机化学实验室从事研究实验包括一般有机物分析(定量分析和定性分析、药品检测(含量测定和鉴别、农药残留测定(六六六DDT农药残留、菊脂农药残留、有机氮农药残留、有机磷农药残留、气体分析（人工煤气组分分析、天然气的组成分析、液化石油气成分分析）、有害物质测定(苯并吡、多环芳烃、黄曲霉毒素)、红外光谱未知物鉴定、质谱未知物鉴定、侦检样品(水、食品、血样) 等。
有机实验室拥有高效液相色谱仪、气相色谱仪、薄层扫描仪、元素分析仪、核磁共振仪、红外吸收光谱仪等大型仪器及配套设施。
配置实验设备：边台、中央台、中央台式整体通风罩、药品柜、器皿柜、回流冷凝装置（小水杯及水拷克）、抽滤装置（抽滤水龙头、小水杯槽）。
(3)无机化学实验室
无机化学实验室从事研究实验包括重金属（铅、镉、汞、砷等）定量分析，包括环境、食品、生物、中药材等各类型样品、常见微量金属定性、定量分析，比如： Fe、Cu、Ca、K、Mg、Mn、Zn、Li、Mo、Sr、Co等、微量贵重金属元素（Au、Ag、Pt）和痕量金属元素（比如：Tl）、非金属及其化合物（比如：Se、B、P、N、NO2-、NO3-、F-、Cl-、SO42-等）、容量分析的各种项目、中药材及中成药药物含量分析、食物营养成份分析（比如：碳水化合物、淀粉、脂肪、纤维素等）、物理性指标分析（比如：密度、熔点、折光率、旋光度、PH值、水分等）、无机化学试剂各种理化指标分析。
无机实验室拥有原子吸收光谱仪、紫外光谱仪、荧光光谱仪、电感偶合等离子体原子发射光谱仪、离子色谱仪等大型进口精密仪器，能承担绝大多数无机项目的分析测试工作。
配置实验设备：边台、中央台（水槽、试剂架）、通风柜、药品柜、器皿柜、抽滤装置（抽滤水龙头、小水杯槽）。
