工地高压电缆防护方案

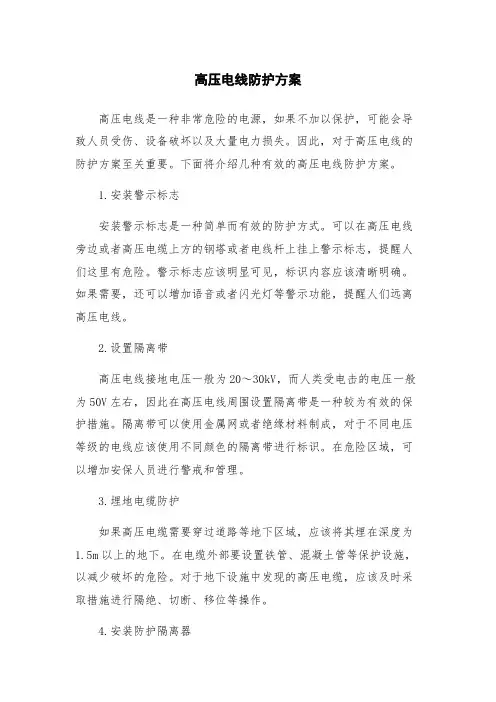

高压电线防护方案
高压电线防护方案高压电线是一种非常危险的电源，如果不加以保护，可能会导致人员受伤、设备破坏以及大量电力损失。
因此，对于高压电线的防护方案至关重要。
下面将介绍几种有效的高压电线防护方案。
1.安装警示标志安装警示标志是一种简单而有效的防护方式。
可以在高压电线旁边或者高压电缆上方的钢塔或者电线杆上挂上警示标志，提醒人们这里有危险。
警示标志应该明显可见，标识内容应该清晰明确。
如果需要，还可以增加语音或者闪光灯等警示功能，提醒人们远离高压电线。
2.设置隔离带高压电线接地电压一般为20～30kV，而人类受电击的电压一般为50V左右，因此在高压电线周围设置隔离带是一种较为有效的保护措施。
隔离带可以使用金属网或者绝缘材料制成，对于不同电压等级的电线应该使用不同颜色的隔离带进行标识。
在危险区域，可以增加安保人员进行警戒和管理。
3.埋地电缆防护如果高压电缆需要穿过道路等地下区域，应该将其埋在深度为1.5m以上的地下。
在电缆外部要设置铁管、混凝土管等保护设施，以减少破坏的危险。
对于地下设施中发现的高压电缆，应该及时采取措施进行隔绝、切断、移位等操作。
4.安装防护隔离器高压电线通常是配备了开关、隔离开关等装置，一旦发生故障，便可由维修人员进行维修。
然而，如果不小心触碰到这些装置会导致很大的安全隐患。
因此，应该在装置周围设置防护隔离器来保护人员的安全。
防护隔离器包括绝缘套管、隔离套管等，可以有效地降低人员受伤的风险。
针对高压电线的防护方案需要综合考虑场景、电力设施运行方式等多种因素，根据实际情况进行制定，保证人员和设备的安全。
上述几点是高压电线防护方案中比较重要的措施，在实际操作过程中需要注意，提高防护措施的针对性和有效性。

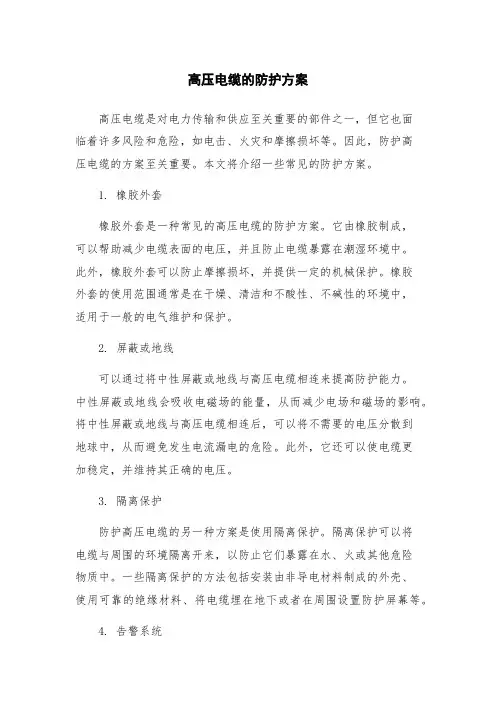

高压电缆的防护方案
高压电缆的防护方案高压电缆是对电力传输和供应至关重要的部件之一，但它也面临着许多风险和危险，如电击、火灾和摩擦损坏等。
因此，防护高压电缆的方案至关重要。
本文将介绍一些常见的防护方案。
1. 橡胶外套橡胶外套是一种常见的高压电缆的防护方案。
它由橡胶制成，可以帮助减少电缆表面的电压，并且防止电缆暴露在潮湿环境中。
此外，橡胶外套可以防止摩擦损坏，并提供一定的机械保护。
橡胶外套的使用范围通常是在干燥、清洁和不酸性、不碱性的环境中，适用于一般的电气维护和保护。
2. 屏蔽或地线可以通过将中性屏蔽或地线与高压电缆相连来提高防护能力。
中性屏蔽或地线会吸收电磁场的能量，从而减少电场和磁场的影响。
将中性屏蔽或地线与高压电缆相连后，可以将不需要的电压分散到地球中，从而避免发生电流漏电的危险。
此外，它还可以使电缆更加稳定，并维持其正确的电压。
3. 隔离保护防护高压电缆的另一种方案是使用隔离保护。
隔离保护可以将电缆与周围的环境隔离开来，以防止它们暴露在水、火或其他危险物质中。
一些隔离保护的方法包括安装由非导电材料制成的外壳、使用可靠的绝缘材料、将电缆埋在地下或者在周围设置防护屏幕等。
4. 告警系统告警系统可以通过触发声音、光或其他可视或听觉信号来提醒人们高压电缆周围的危险状况。
告警系统可以检测电缆是否有漏电，是否受到过度的压力或其他危险的情况，并及时提醒相关的维护人员进行处理。
5. 着火保护电缆着火是一件非常危险的事情。
为了防止这种情况的发生，可以使用防火材料、防火涂料和其他必要的防火设备来保护电缆。
此外，在电缆周围区域除杂物、清理垃圾也是防止火灾的有效方法。
总之，高压电缆的防护方案非常重要。
通过使用以上的方法，可以保证电缆在长期的运行过程中，安全可靠地工作。
维护人员应该经常检查高压电缆的状态，并及时进行维护和保护。
高压线防护施工方案(3篇)
第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。
2024年塔吊与高压线防护方案
2024年塔吊与高压线防护方案1. 引言2024年塔吊与高压线防护方案是为了确保工地施工安全，保护工人的生命财产安全而制定的。
本方案将从技术、管理、培训等方面进行全面防护。
2. 技术防护为了避免塔吊与高压线之间的接触，需要在施工现场进行技术防护措施的设置。
在安装塔吊的位置周围，要设置高压线预警标志牌，提醒施工人员注意高压线的存在。
同时，可以利用遥控技术，确保塔吊的操作员能够在安全的距离操控塔吊，避免接近高压线。
3. 管理防护施工现场需要设置专门的高压线防护区域，禁止未经培训的人员进入。
另外，需要配备专门的高压线防护监控人员，负责现场的巡视和警示。
在塔吊施工前，需要进行安全专项会议，明确高压线防护的责任和要求，确保施工人员具备相关知识和技能。
4. 培训防护为了提高施工人员的高压线防护意识和技能，需要进行相关培训。
培训内容包括高压线的危害性、高压线事故案例分析、高压线防护措施等。
培训可以采用多种形式，如现场指导、模拟演练、视频教学等，确保施工人员深入了解高压线防护的重要性和操作要点。
5. 市场监管除了施工方的责任外，市场监管部门也应加强对塔吊和高压线的监管。
建立健全的安全管理制度和监督机制，对违规行为进行严厉处罚。
同时，加强对塔吊技术和高压线设施的质量监督，确保设备符合相关规定，并定期进行安全检测和维护。
6. 安全意识在塔吊和高压线之间工作的人员，应抱有高度的安全意识。
建立安全文化，保持警觉性，遵纪守法，不轻易冒险。
在作业前应进行详细的安全检查，并确保自身和周围人员的安全。
7. 总结2024年塔吊与高压线防护方案从技术、管理、培训、市场监管和安全意识等多个方面进行了综合考虑。
通过采取一系列的措施，可以预防塔吊与高压线之间的事故发生，确保施工安全。
塔吊作为工地重要的机械设备，必须加强对其操作人员的培训和管理，保证塔吊的正常运行和安全使用。
8. 参考资料- 塔吊高度限制管理规定，中国建筑工程安全管理条例- 塔吊与高压线事故案例分析，中国建筑工程安全监督管理局- 塔吊操作员培训手册，中国建筑工程塔吊协会- 高压线防护技术手册，中国电力工程学会以上为2024年塔吊与高压线防护方案的相关内容，通过技术防护、管理防护、培训防护、市场监管和安全意识等方面的综合治理，可以有效提升工地施工安全水平，减少事故发生的风险。
高压线下施工安全专项方案及防护措施
高压线下施工安全专项方案及防护措施随着现代化水平的不断提升，高压线在我国大范围内布放，为其他基础设施及建筑工程提供稳定供电。
但是，随着高压线普及，下施工安全问题也随之而来。
因此，为了保护施工人员的生命及财产安全，必须制定有效的安全方案及防护措施。
一、高压线下工作安全的法律法规由于高压线下施工安全涉及到建筑人员的生命安全，以及高压线及施工设备的安全保护，因此，在制定本专项方案之前，必须充分考虑各类法律及行政法规的要求。
根据《中华人民共和国电网安全管理条例》第六十三条规定：“下列活动特别易发生安全事故的，应当有专人管理，必要时可采取交叉管理方式：（六）在高压线路下作业活动。
”同时，《建设项目安全规范》的第二十八条规定：“对高压线路下施工以及高压线路下施工后的检查，严格按照《高压电气设备安全规范》和现场安全规程执行。
”这些法律、规范及其他相关法规，为高压线下施工活动提供了法律依据，同时也为高压线下施工安全方案的制定提供了依据。
二、高压线下施工安全方案1.对施工人员的安全培训高压线下施工安全保护最重要的是施工人员的安全培训。
由于高压线下施工涉及较多复杂的安全知识，施工人员在实施施工前必须接受相关安全培训，以确保施工过程中的安全作业。
2.安全巡查施工单位应定期对施工工地周边高压电缆、高压线路等进行安全检查，发现存在损坏、缺失、漏电等安全隐患时，应及时采取有效措施，确保施工现场的安全。
3.限制施工区域施工单位应设置完善的现场限制以及安全标志，根据施工任务和安全技术要求，限制施工区域的大小，并禁止未经授权的人员进入施工现场。
4.严格使用安全设施在施工过程中，必须严格遵守有关安全技术操作规程，并使用安全守则指定的安全设施，做好电焊、切割、分包等复杂作业，确保施工过程和现场安全。
三、高压线下施工安全防护措施1.建立安全教育制度为了增强施工人员对安全知识的认识，施工单位需建立完善的安全教育制度，定期对施工人员进行安全培训，强化安全意识，以防止安全事故的发生。
高压电缆保护方案
高压电缆保护方案摘要：高压电缆的保护对于电力系统的安全运行至关重要。
本文针对高压电缆保护问题进行了深入探讨，提出了有效的保护方案，包括防火、绝缘、防护和监测等方面的措施。
通过合理选择保护措施，可以有效降低高压电缆的故障率，确保电力系统的稳定运行。
1. 引言在电力系统中，高压电缆作为输送电能的重要组成部分，承担着将电能从发电厂输送到用户之间的重要任务。
因此，高压电缆的安全运行对于电力系统的稳定性和可靠性具有至关重要的意义。
然而，高压电缆在运行过程中会面临各种各样的外界因素的影响，如高温、火灾、机械损坏等。
因此，采取适当的保护措施，确保高压电缆的安全运行，对于电力系统的正常运行具有重要意义。
2. 防火保护措施高压电缆在使用过程中容易发生火灾，给电力系统带来严重的安全隐患。
为了防止火灾事故的发生，可以采取以下防火保护措施：（1）高压电缆的敷设要符合相关标准，避免与易燃物接触。
（2）在火灾易发区域增加火灾探测器和报警装置，及时检测并报警。
（3）配置灭火设备，包括灭火器、喷淋系统等，以便在火灾发生时迅速扑灭。
（4）定期进行火灾防护设备的检查和维护，确保其正常工作状态。
3. 绝缘保护措施高压电缆的绝缘性能对其安全运行起着重要作用。
缺乏足够的绝缘会导致电缆的能量损耗和信号传输失效。
因此，为了保护高压电缆的绝缘性能，可以采取以下措施：（1）对高压电缆进行绝缘测试，及时发现绝缘故障。
（2）定期检查和维护电缆绝缘层，补充绝缘油或绝缘材料。
（3）对于有损伤或老化的绝缘材料，及时更换或修复，确保绝缘层的完整性。
（4）在需要强化绝缘的地方，可以采用绝缘材料套管进行保护。
4. 防护措施高压电缆在使用过程中容易受到机械损坏和外力破坏。
为了保护高压电缆的完整性和安全运行，可以采取以下防护措施：（1）在高压电缆敷设的地方设置保护管道或护套，以防止机械损坏。
（2）对于埋地敷设的高压电缆，应加强对其周围土壤的保护，避免因土壤移位或挤压而导致电缆的损坏。
高压电缆防护施工方案
目录1 编制依据 (1)2 工程概况 (1)3 防护脚手架 (1)4 防止高空坠物 (3)5 安全管理 (3)6架设防护措施要求 (4)7 附图 (5)1 编制依据2 工程概况本工程为XX工程，。
包括报告厅、文体中心、学员食堂、学员宿舍A、B座。
学员食堂建筑用地东侧沿红线有一排高压电缆，根据《施工现场临时用电安全技术规范》JGJ46-2005要求，须对此电缆进行防护措施。
3 防护脚手架3.1防护方案3.1.1高压线的防护采用绝缘材料杉槁进行搭设。
位于东侧场区边缘，塔吊塔臂覆盖范围内，对高约10.3米，长约107米范围内的高压线采用双排杉槁防护，因双排杉槁架子无法进行附着与拉接，采用立杆埋地的做法保证架子稳定性。
3.1.2杉槁架子顶部横杆距高压线1000mm，侧面立杆距高压线600mm，外围线缆范围内通常挂大眼网，并在立杆顶端每隔10m绑扎彩色小旗，每隔10m设置彩色警示灯，灯与旗交叉布置。
双排架子顶部满铺荆笆网。
本防护脚手架杉槁采用8号镀锌铁丝进行绑扎，杉槁立杆纵距1800mm，横距2700mm；大横杆步距为1800mm；架子内剪刀撑纵距1800mm，具体见附图。
3.2材料要求立杆、大横杆、斜撑的小头直径不得小于80mm，小横杆小头直径不得小于70mm，杆体顺直。
立杆、大横杆、剪刀撑杆的长度不得小于6米。
3.3搭设要求：3.3.1搭设顺序：放线定位→挖立杆底坑→立杆、回填土夯实→第一步大横杆→第一步小横杆→第二步大横杆→第二步小横杆→第三步大横杆→第三步小横杆→第四步大横杆→第四步小横杆→架内斜撑@1.8米→第五步大横杆→第五步小横杆→第六步大横杆→第六步小横杆→架内斜撑@1.8米→第七步大横杆→第七步小横杆→架顶铺荆笆网→立面挂大眼网→设立彩色警示灯→防雷接地。
3.3.2绑扎要求：绑扎采用8号镀锌铁丝，铁丝直径4mm，抗拉强度900N/mm2。
绑扎采用平插十字扣，不允许一扣绑扎三根杆件，铁丝扣拧紧圈数宜在2－4圈，避免圈数过多降低铁丝强度。
高压线防护专项方案
高压线防护专项方案一、高压线概述高压线是指架空输电线路中所使用的电缆或金属杆的一种。
高压线路一般指电力系统中交流电压在110kV及以上的输电线路，由于电压高，具有高强度、高侵入性、高电磁辐射等特点，一旦对人体造成危害，很容易造成电击致死。
为确保高压线和人员安全，加强高压线防护至关重要。
二、高压线防护方案1. 掌握高压线辐射范围高压线引起的辐射范围取决于多个因素，如线路电压、线路密度、距离高度等。
一般来说，在110kV以上的高压线路，辐射范围通常在30米左右。
因此，人员必须要保持一定的距离，防止进入高压线辐射范围。
如必需接近高压线，请在确保安全距离的情况下进行，同时采用合理的防护措施。
2. 避免靠近高压线对于没有高压电力方面的专业知识和经验的人员，切勿接近高压线，以免发生危险。
即使有专业技能的人员，也要保持警惕。
如果必须接近高压线，所有人员必须穿上绝缘鞋子和手套，并依据安全手册中的要求，采取必要的防护措施。
3. 避免近距离接触电磁辐射高压线会产生电磁辐射，会对人体造成危害，在高压线辐射范围内工作时，人员必须采取避免电磁辐射的措施，如使用场地封闭物理屏蔽、采取防护用品等。
此外，在高压线附近不能使用金属工具，避免钻、锤、割施加直接接触高压线。
4. 采取防护措施防护工具和用品是保证高压线安全的重要环节，主要包括：（1）穿戴温度适宜的衣服，衣着整齐，不得佩戴项链、手镯、戒指等金属附件以及硬质绝缘材料，以免与高压电线接触产生危险。
（2）在高压线工作时，需要佩戴绝缘鞋、绝缘手套、防护眼镜和防护帽等。
（3）进行高空作业时，必须佩戴防滑手套、安全带和护目镜等防护用品，确保作业人员的安全。
5. 做好现场围挡和标志标牌对于近距离接近高压线的人员，必须采取避免和防护措施，防止事故的发生。
现场围挡应该搭建起来，标志标牌应该安装在高压线区域内外，以提醒工作及通行人员要注意安全。
6. 加强安全培训和指导高压电线施工、维护及相关工作需要专业知识和技能，应加强相关人员的安全培训和指导，确保其具备足够的职业能力和安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工地高压电缆防护方案一、现场概况
本工程位于阜阳市太和县城中部，国泰路东侧，文明路南侧；本工程先期施工1#楼、16#楼、6A#楼、6B#楼、9A#楼、9B#楼、12A#楼、12B#楼及15#楼，共计9个栋号同时施工。
在施工现场15#楼北侧有一排高压架空电缆线，电压为10KV。
由于西侧高压电缆线路在塔吊回转半径范围内，为防止塔吊钢丝绳碰撞电缆，故需对西侧高压电缆进行防护。
二、防护措施
1、高压线距地面高度为20米，高压线宽度约为2米，高压线防护总长度为52m。
2.2在电缆下方搭设杉木杆防护架，架子宽度为5.4米，即沿电缆宽度方向两侧各加大1.7米，以保证导线距架体边沿不小于1.7米的净
距（满足《施工现场临时用电安全技术规范》JGJ46-2005中关于防
护设施与外电线路之间的最小安全距离的规定）；架子搭设高度为21.7米，即比电缆高度高1.7米。
2.3杉木杆防护架立杆间距1500mm，大横杆步距1800mm，大横杆绑
在立杆里侧，小横杆间距1500mm，小横杆步距1500mm；距地面
200mm设置横、纵向扫地杆；立杆下端埋入地下800mm，立杆下端挖600×600见方800mm深坑，待植入立杆后用C20素砼浇筑密实；在
架子内侧每隔一根立杆设置一道剪刀撑。
两侧用ф12.5钢丝绳拉接，间距4m。
2.4在电缆线上部架子顶部满铺竹笆，竹笆与小木横杆用8#铁丝绑
扎牢靠；并在竹笆上部500mm处加100×100方眼安全网及竹笆下部
加10×10密目安全网两道。
2.5在搭设防护架时，杉木杆连接必须采用大头接小头，小头直径不小于70mm，严禁小头接小头。
搭接长度不小于1500mm，铁丝绑扎不
少于三道，间距中分，小头端部＜φ70mm部分不做搭接长度计算，
搭接接头错开设置，小头压在大头上边。
杉木杆与杉木杆、竹笆与
杉木杆均采用8#铁丝绑扎，绑扎必须牢靠。
2.6搭设防护架高度距高压线3m处时必须与相关供电部门协商停电，断电后方可施工此部分防护架，否则严禁施工。
2.7防护架搭设完毕后，应在架顶端每10~20米设小彩旗和36V彩灯泡相间设置，并在防护架体立面明显部位设挂“高压危险，严禁攀登”警示标志。
2.8在搭设过程中，由专职安全监督、旁站。
作业现场设安全围护，禁止无关人员进入危险区域。
3拆除要求
3.1防护架拆除应由上而下按层逐步拆除，先拆竹笆和横向水平杆，再依次拆除剪刀撑和立杆。
3.2拆除时必须由2～3人协同操作，拆纵向水平杆时，应由中间人
向下传递，严禁向下抛掷。
3.3拆除作业区，必须派专人看管了望，严禁非作业区人员进入危险区域。
3.4拆除的全部过程，现场安全员应进行旁站。
3.5已拆下的料应及时清理，运至指定地点码放。
4安全注意事项
4.1施工人员必须持证上岗，搭设过程中，施工人员必须戴好安全帽，高空作业系好安全带，安全带必须有可靠连结。
4.2材料工具用滑轮和绳索运输，严禁乱扔乱抛。
4.3作业现场设安全围护和警示标志，禁止无关人员进入危险区域。
4.4任何人员绝对不可以改动、拆除架子杆件。
4.5专业安全员须经常检查防护架，发现问题应及时解决处理。
4.6防护架上部顶端搭设、拆除前必须与相关供电部门协商，断电后方可施工，否则严禁施工。
