三层交换机基本原理

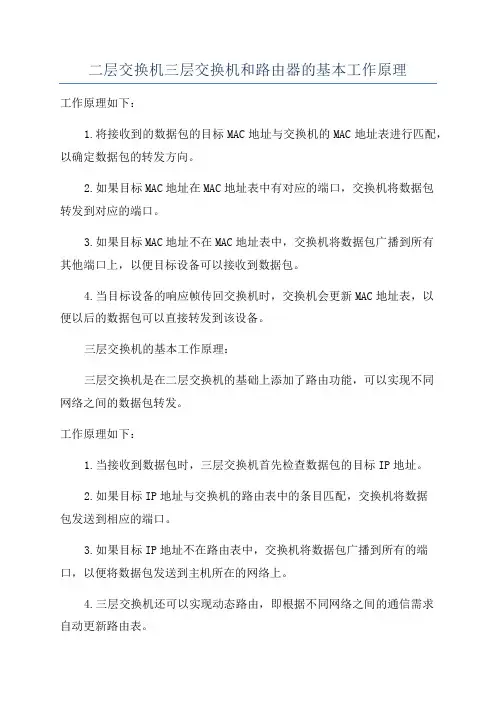

二层交换机三层交换机和路由器的基本工作原理
二层交换机三层交换机和路由器的基本工作原理工作原理如下：1.将接收到的数据包的目标MAC地址与交换机的MAC地址表进行匹配，以确定数据包的转发方向。
2.如果目标MAC地址在MAC地址表中有对应的端口，交换机将数据包转发到对应的端口。
3.如果目标MAC地址不在MAC地址表中，交换机将数据包广播到所有其他端口上，以便目标设备可以接收到数据包。
4.当目标设备的响应帧传回交换机时，交换机会更新MAC地址表，以便以后的数据包可以直接转发到该设备。
三层交换机的基本工作原理：三层交换机是在二层交换机的基础上添加了路由功能，可以实现不同网络之间的数据包转发。
工作原理如下：1.当接收到数据包时，三层交换机首先检查数据包的目标IP地址。
2.如果目标IP地址与交换机的路由表中的条目匹配，交换机将数据包发送到相应的端口。
3.如果目标IP地址不在路由表中，交换机将数据包广播到所有的端口，以便将数据包发送到主机所在的网络上。
4.三层交换机还可以实现动态路由，即根据不同网络之间的通信需求自动更新路由表。
三层交换机的优点是可以实现不同网络之间的通信，增加了网络的灵活性和扩展性，但需要配置和管理复杂一些。
路由器的基本工作原理：路由器是一种网络设备，用于在不同的网络之间转发数据包，并决定最佳路径以便数据包快速到达目标网络。
工作原理如下：1.路由器接收到数据包后，首先检查数据包的目标IP地址。
2.路由器根据自己的路由表判断数据包应该发送到哪个网络。
3.路由器将数据包转发到合适的端口，以便数据包可以继续传输到目标网络。
4.路由器可以根据不同网络之间的通信需求，动态更新路由表，以确保数据包始终按照最佳路径进行转发。
5.路由器还可以实现网络地址转换（NAT）等功能，以提供更多的网络服务。
路由器的优点是可以实现不同网络之间的通信，并且具有较强的路由决策能力和转发能力，但缺点是转发速度相对较慢，适用于较大规模的网络环境。
总结：。
三层交换机工作原理
三层交换机工作原理
三层交换机是一种在网络中用来传输数据的设备。
它不仅能够实现数据包的转发，还可以对数据包进行分析和处理。
其工作原理如下：
1. 数据包的接收：当三层交换机接收到一个数据包时，会先检查数据包的目的MAC地址。
如果交换机的MAC地址表中有该地址的条目，则说明目的主机直接连到了该交换机的某个接口上，交换机会将数据包直接转发到相应接口。
否则，交换机会将数据包转发到所有的接口上。
2. 数据包的分析：当数据包到达目的主机所连接的接口时，交换机会将数据包的目的IP地址提取出来，然后和交换机的路由表进行匹配。
3. 路由：交换机根据匹配结果，确定数据包应该转发到哪个接口上。
交换机通过查找路由表，找到与目的IP地址匹配的下一跳地址，并将数据包转发到该下一跳地址所对应的接口上。
4. 转发：交换机将转发的过程称为转发决策。
它将根据路由表中的下一跳地址，选择相应的接口将数据包转发出去。
通过以上过程，三层交换机可以将从源主机发送过来的数据包准确地转发到目的主机，并且可以根据网络中的路由表进行相应的路由决策，从而实现数据的高效传输。
此外，三层交换机还可以实现网络的隔离和安全性的控制。
三层交换机的交换原理
三层交换机的交换原理三层交换机是一种具备数据交换和路由功能的网络设备，它的交换原理主要涉及网络协议的各个层次，包括应用层、传输层、网络层等。
下面将详细介绍三层交换机的交换原理，特别是与IP路由和VLAN管理相关的部分。
一、应用层应用层是网络协议的最高层，主要负责应用程序之间的通信。
在三层交换机中，应用层的交换主要涉及源和目标主机的应用程序之间的数据交换。
交换机通过识别数据包中的源和目标IP地址以及端口号等信息，将数据包转发到正确的目的地。
二、传输层传输层在网络协议中位于应用层之下，主要负责建立和维护应用程序之间的通信连接，提供可靠的传输服务。
在三层交换机中，传输层的交换主要涉及TCP/UDP协议的数据传输。
交换机通过识别数据包中的源和目标端口号等信息，将数据包转发到正确的目的地。
三、网络层网络层是网络协议的核心层，主要负责IP数据包的封装、解封装以及路由转发等功能。
在三层交换机中，网络层的交换主要涉及IP数据包的路由分析。
通过分析IP数据包中的目标地址信息，三层交换机可以确定最佳的转发路径，将数据包转发到正确的目的地。
四、IP路由分析IP路由分析是三层交换机的重要功能之一。
在接收到一个IP数据包后，交换机首先分析数据包中的目标IP地址，并根据内部的路由表信息确定最佳的转发路径。
这个过程涉及到路由协议（如OSPF、BGP等）的学习和更新路由表的过程。
通过IP路由分析，三层交换机可以实现快速、准确的数据包转发。
五、VLAN管理VLAN（虚拟局域网）是一种将物理局域网逻辑上划分为多个虚拟子网的技术。
在三层交换机中，VLAN管理也是一项重要的功能。
通过VLAN配置，可以根据业务需求将交换机上的端口划分为不同的VLAN，并在不同VLAN之间实现数据隔离或交换。
这有助于提高网络的安全性和管理效率。
综上所述，三层交换机的交换原理主要涉及应用层、传输层、网络层等方面的交换功能。
通过IP路由分析和VLAN管理等技术手段，三层交换机可以实现高效、准确的数据交换和路由功能，为企业的网络通信提供可靠的保障。
三层交换机的原理
三层交换机的原理
三层交换机是一种能够同时实现二层和三层交换功能的网络设备。
其原理如下：
1. 硬件结构：三层交换机通常具有多个物理端口，用于与其他设备连接，包括服务器、路由器和其他交换机。
它还包含一个中央处理单元（CPU）、缓存和路由引擎，用于实现转发和路由功能。
2. 二层交换功能：三层交换机具备与普通交换机相同的二层交换功能，能够通过学习MAC地址表，实现帧的转发。
当收到一个帧时，它会检查帧的目的MAC 地址，并查找一个适当的端口将帧转发给下一个设备。
3. 三层路由功能：三层交换机还包含路由引擎，可以实现三层路由功能。
当收到一个IP数据包时，三层交换机会检查其目的IP地址，并使用路由表确定下一跳的目的地。
它可以使用静态路由或动态路由协议（如OSPF、RIP等）来构建并维护路由表。
4. VLAN功能：三层交换机可以将端口划分为不同的虚拟局域网（VLAN），实现网络分割和隔离。
它可以在不同的VLAN之间进行路由，从而实现数据包的跨VLAN转发。
5. 安全性功能：三层交换机可以实现访问控制列表（ACL）、端口安全等安全性功能，用于限制或过滤特定类型的流量。
总的来说，三层交换机通过结合二层交换和三层路由的功能，提供了更灵活和高效的网络转发和路由功能。
它们可以在企业、数据中心等多种网络环境中使用，以提供更高的性能和更好的网络管理。

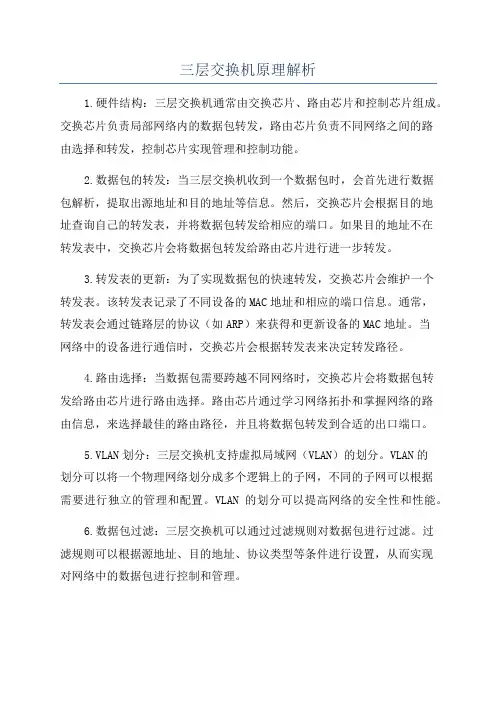

三层交换机原理解析
三层交换机原理解析1.硬件结构：三层交换机通常由交换芯片、路由芯片和控制芯片组成。
交换芯片负责局部网络内的数据包转发，路由芯片负责不同网络之间的路由选择和转发，控制芯片实现管理和控制功能。
2.数据包的转发：当三层交换机收到一个数据包时，会首先进行数据包解析，提取出源地址和目的地址等信息。
然后，交换芯片会根据目的地址查询自己的转发表，并将数据包转发给相应的端口。
如果目的地址不在转发表中，交换芯片会将数据包转发给路由芯片进行进一步转发。
3.转发表的更新：为了实现数据包的快速转发，交换芯片会维护一个转发表。
该转发表记录了不同设备的MAC地址和相应的端口信息。
通常，转发表会通过链路层的协议（如ARP）来获得和更新设备的MAC地址。
当网络中的设备进行通信时，交换芯片会根据转发表来决定转发路径。
4.路由选择：当数据包需要跨越不同网络时，交换芯片会将数据包转发给路由芯片进行路由选择。
路由芯片通过学习网络拓扑和掌握网络的路由信息，来选择最佳的路由路径，并且将数据包转发到合适的出口端口。
5.VLAN划分：三层交换机支持虚拟局域网（VLAN）的划分。
VLAN的划分可以将一个物理网络划分成多个逻辑上的子网，不同的子网可以根据需要进行独立的管理和配置。
VLAN的划分可以提高网络的安全性和性能。
6.数据包过滤：三层交换机可以通过过滤规则对数据包进行过滤。
过滤规则可以根据源地址、目的地址、协议类型等条件进行设置，从而实现对网络中的数据包进行控制和管理。
7.流量控制：三层交换机支持流量控制功能，可以根据网络的负载情况和带宽情况来控制端口的传输速率。
通过流量控制，可以防止网络拥塞和丢包现象的发生，从而提高网络的性能和稳定性。
总结起来，三层交换机通过硬件实现了路由和交换功能，并且支持VLAN划分、数据包过滤和流量控制等功能。
它可以在局部网络中快速转发数据包，并且能够跨越不同网络进行路由选择和转发，从而提高了网络的性能和可靠性。

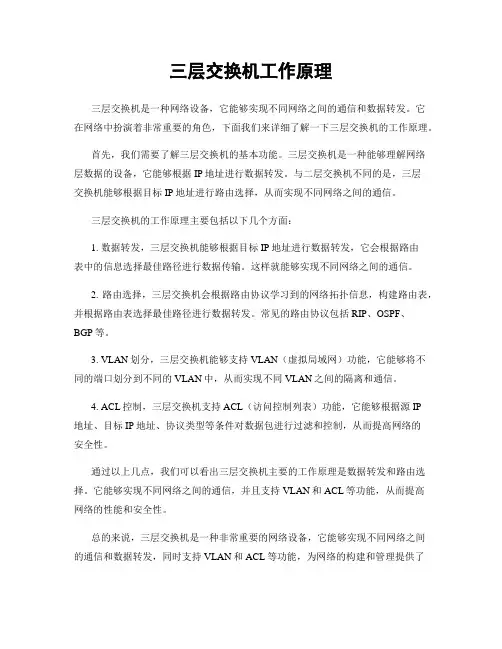

三层交换机工作原理
三层交换机工作原理三层交换机是一种网络设备，它能够实现不同网络之间的通信和数据转发。
它在网络中扮演着非常重要的角色，下面我们来详细了解一下三层交换机的工作原理。
首先，我们需要了解三层交换机的基本功能。
三层交换机是一种能够理解网络层数据的设备，它能够根据IP地址进行数据转发。
与二层交换机不同的是，三层交换机能够根据目标IP地址进行路由选择，从而实现不同网络之间的通信。
三层交换机的工作原理主要包括以下几个方面：1. 数据转发，三层交换机能够根据目标IP地址进行数据转发，它会根据路由表中的信息选择最佳路径进行数据传输。
这样就能够实现不同网络之间的通信。
2. 路由选择，三层交换机会根据路由协议学习到的网络拓扑信息，构建路由表，并根据路由表选择最佳路径进行数据转发。
常见的路由协议包括RIP、OSPF、BGP等。
3. VLAN划分，三层交换机能够支持VLAN（虚拟局域网）功能，它能够将不同的端口划分到不同的VLAN中，从而实现不同VLAN之间的隔离和通信。
4. ACL控制，三层交换机支持ACL（访问控制列表）功能，它能够根据源IP地址、目标IP地址、协议类型等条件对数据包进行过滤和控制，从而提高网络的安全性。
通过以上几点，我们可以看出三层交换机主要的工作原理是数据转发和路由选择。
它能够实现不同网络之间的通信，并且支持VLAN和ACL等功能，从而提高网络的性能和安全性。
总的来说，三层交换机是一种非常重要的网络设备，它能够实现不同网络之间的通信和数据转发，同时支持VLAN和ACL等功能，为网络的构建和管理提供了很大的便利。
希望通过本文的介绍，能够让大家对三层交换机的工作原理有一个更加深入的了解。
三层以太网交换机基本原理及转发流程
三层以太网交换机基本原理及转发流程一、物理层物理层是三层以太网交换机的最底层，负责将数字信号转换为电信号，并通过物理介质进行传输。
物理层的主要功能有：数据的接收和发送、数据的编码和解码、时钟的同步以及物理介质的传输。
二、数据链路层数据链路层是三层以太网交换机的中间层，负责将数据报文分成数据帧，并添加帧头和帧尾，以便数据的传输和识别。
数据链路层的主要功能有：帧的划分、帧的识别、帧的发送和接收以及帧的差错检测。
三、网络层网络层是三层以太网交换机的最高层，负责对数据进行路由选择和转发。
网络层的主要功能有：数据的分组、数据的寻址、数据的路由选择、数据的转发和数据的拥塞控制。
1.数据帧的接收当三层以太网交换机接收到一个数据帧时，首先会对帧的目的MAC地址进行解析。
如果目的MAC地址是广播地址（全1地址），则交换机会将该帧发送给所有的端口；如果目的MAC地址是单播地址（唯一的MAC地址），则交换机会通过学习过程，确定发送该帧的端口，并将该帧发送给目的端口。
2.MAC地址表的维护交换机中有一个MAC地址表，用于记录每个端口对应的MAC地址。
当交换机接收到一个数据帧时，会将源MAC地址与该帧进入的端口绑定，并将该绑定记录在MAC地址表中。
如果MAC地址表中已存在该地址的绑定，则会更新对应的端口值。
3.数据帧的转发当交换机接收到一个数据帧时，会先检查源MAC地址是否在MAC地址表中。
如果不在，则将该地址与对应端口的绑定添加到MAC地址表中。
然后，交换机会对目的MAC地址进行查询，查找对应的端口。
如果目的MAC地址在MAC地址表中，则交换机会将该帧直接发送给目的端口。
如果目的MAC地址不在MAC地址表中，则交换机会广播该帧到所有的端口（除了源端口），以寻找目的MAC地址。
4.网络层路由选择和转发当交换机接收到一个数据帧后，会将其解封装，获取到网络层的数据包。
交换机会查找路由表，根据目的IP地址确定数据包的下一跳节点。
三层交换机技术及应用分析
三层交换机技术及应用分析三层交换机是一种基于网络层（第三层）的交换技术，它能够在网络中实现快速、可靠的数据转发和路由功能。
相比于传统的二层交换机，三层交换机具有更强大的功能和更高的性能，适用于大规模网络环境下的高效数据传输。
一、三层交换机的工作原理三层交换机的工作原理基于网络层的IP协议，它能够根据IP地址进行数据包转发和路由选择。
当一个数据包到达三层交换机时，交换机会根据数据包中的目标IP地址查找路由表，然后将数据包转发到最佳的目标主机。
同时，三层交换机还能够通过建立高速的虚拟局域网（VLAN）和子网划分，实现更大规模网络的管理和控制。
二、三层交换机的应用场景1.数据中心：在大型数据中心中，三层交换机通常被用于搭建高性能，高可靠的网络架构。
它能够根据流量负载和路由选择，将大量的数据包快速转发到目标服务器，提高数据中心的整体性能和可用性。
2.企业网络：在企业网络中，三层交换机可用于构建复杂的网络拓扑结构，实现不同部门之间的隔离和通信。
同时，三层交换机还能够根据网络流量和服务需求进行流量控制和负载均衡，提高网络的带宽利用率和可靠性。
3.无线局域网：三层交换机还可以用于无线局域网的管理和控制。
通过将无线接入点连接到不同的VLAN中，实现无线网络的划分和隔离。
此外，三层交换机还能够提供网络访问控制和安全策略，保证无线网络的安全性和稳定性。
4.云网络：在云计算环境下，三层交换机可以用于构建虚拟网络，在物理网络之上创建逻辑拓扑结构。
通过虚拟局域网的划分和路由选择，云计算平台可以实现多租户的网络隔离和互连，提供安全稳定的云服务。
三、三层交换机的优势1.高性能：相较于二层交换机，三层交换机具有更高的转发速度和处理能力。
它能够通过IP路由选择和流量控制，提供更高效的数据传输和转发。
2.网络划分与管理：三层交换机支持VLAN和子网划分，能够将物理网络划分为多个逻辑网络，实现不同部门和用户之间的隔离和通信。
同时，通过路由选择和访问控制，实现对网络资源的管理和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三层交换机功能模型
ETH0:10.110.0.254/24 ETH1:10.110.1.254/24 ETH2:10.110.2.254/24
10.110.0.113/24 G:10.110.0.254
10.110.1.69/24 G:10.110.1.254
10.110.1.88/24 G:10.110.1.254
在主机上配置默认网关，对于非本地的通信， 在主机上配置默认网关，对于非本地的通信，主机会自动寻找默认网 关，并把报文交给默认网关转发而不是直接发给目的主机。 并把报文交给默认网关转发而不是直接发给目的主机。
5
每个VLAN一个物理连接 一个物理连接 每个
VLAN 100
VLAN 200
VLAN 300
2
VLAN 隔离二层广播域
VLAN 100
VLAN 200
VLAN 300 VLAN隔离了二层广播域 也就严格地隔离了各个VLAN之间的任何流 VLAN隔离了二层广播域，也就严格地隔离了各个VLAN之间的任何流 隔离了二层广播域， 量，分属于不同VLAN的用户不能互相通信。 分属于不同VLAN的用户不能互相通信 的用户不能互相通信。
（接入带宽约束/优先级） 包转发 接入带宽约束/优先级）
交 换 网
流处理属性表 未 知 流
广播包和无法 路由的包
策略/ 策略/管理服务器
13
华为3Com技术有限公司
华为3Com公司网址: 华为3Com技术论坛网址:
在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理连接连 在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理连接连 接到路由器的一个接口上。 接到路由器的一个接口上。
6
使用VLAN Trunking 使用
VLAN 100
VLAN 200
VLAN 300
二 层 交 换 机 上 和 路 由 器 上 配 置 他 们 之 间 相 连 的 端 口 使 用 VLAN Trunking，使多个VLAN共享同一条物理连接到路由 Trunking，使多个VLAN共享同一条物理连接到路由。 共享同一条物理连接到路由。
三层交换机基本原理
ISSUE 1.1
华为3Com培训中心
华为3Com公司版权所有 华为3Com公司版权所有，未经授权不得使用与传播 公司版权所有，
二层交换网络——广播网络 广播网络 二层交换网络
二层交换 广播域
传统的二层交换网络，整个网络就是一个广播域， 传统的二层交换网络，整个网络就是一个广播域，当网络规模增大的 时候，网络广播严重，效率下降，不利管理。 时候，网络广播严重，效率下降，不利管理。
3
VLAN间通信 间通信
VLAN 100
VLAN 200
VLAN 300 不同VLAN之间的流量不能直接跨越 不同VLAN之间的流量不能直接跨越VLAN的边界，需要使用路由，通 之间的流量不能直接跨越VLAN的边界 需要使用路由， 的边界， 过路由将报文从一个VLAN转发到另外一个 过路由将报文从一个VLAN转发到另外一个VLAN。 转发到另外一个VLAN。
10.110.2.200/24 G:10.110.2.254
9
三层交换机中的路由和二层交换
二层交换引擎： 二层交换引擎：实现同一网段内的快速二层转发 三层路由引擎： 三层路由引擎：实现跨网段的三层路由转发
10
报文到报文的三层交换技术
3 2 1
3 2 1
3 2 1
3 2 1
传统三层技术对每个报文进行处理，并基于第三层地址转发报文。 传统三层技术对每个报文进行处理，并基于第三层地址转发报文。 这 一方法称为报文到报文（ 一方法称为报文到报文（Px P）。
11
基于流交换的三层交换技术
3 2 1
3 2 1
3 2 1
3 2 1
不在三层处理所有报文的的方法称之为流交换（FS） 不在三层处理所有报文的的方法称之为流交换（FS）。 第一个报文 后续报文
12
三层交换机转发流程
包转发 以太 二层交换 模块 网包 三层路由 模块 以太 网包 MAC表 MAC表 VLAN表 VLAN表 路由表 广 播 包 多层 流分类 流分类 规则表 多层流处理
7
交换和路由的集成
VLAN 100 VLAN 200
VLAN 300 VLAN 100 VLAN 200
VLAN 300
二层交换机上和路由器在功能上的集成构成了三层交换机， 二层交换机上和路由器在功能上的集成构成了三层交换机，三层交换 机在功能上实现了VLAN的划分 VLAN内部的二层交换和 机在功能上实现了VLAN的划分、VLAN内部的二层交换和VLAN间路 的划分、 内部的二层交换和VLAN间路 由的功能。 由的功能。
4
VLAN间通信的路由选择 间通信的路由选择
Ping 2.2.2.20 非本地通信 使用默认网关
VLAN 100
VLAN 200
1.1.1.10/24
Hale Waihona Puke 2.2.2.20/24网络1.1.1.0/24在接口 网络1.1.1.0/24在接口1 在接口1 网络2.2.2.0/24在接口 在接口2 网络2.2.2.0/24在接口2
