导致开关电源啸叫的六种情况及解决方法
导致开关电源啸叫的六种情况及解决方法
开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。
但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。
那么当这些现象出现时，应当如何解决他们呢？
通常来说，开关电源啸叫的原因一般有下面几种诱因。
1、PWM IC接地走线失误
通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。
比如SG6848(＄0.2610)试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。
2、变压器浸漆不良
包括未含浸凡立水。
啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越强，小功率者则表现不一定明显。
一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。
补充一点，当变压器的设计欠佳时，也有可能工作时振动产生异响。
3、光耦工作电流点走线失误
当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。
4、基准稳压IC TL431(＄0.0625)的接地线失误
同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。
如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。
当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态。
前一周期开关管占空比过大，导通时间过长，通过高频变压器传输了过多的能量;直流整流的储能电感本周期内能量未充分释放，经PWM判断，在下一个周期内没有产生令开关管导通的驱动信号，或占空比过小。
开关管在之后的整个周期内为截止状态，或者导通时间过短。
储能电感经过多于一整个周期的能量释放，输出电压下降，开关管下一个周期内的占空比又会较大……如此周而复始，使变压器发生较低频率（有规律的间歇性全截止周期，或占空比剧烈变化的频率）的振动，发出人耳可以听到的较低频率的声音。
同时，输出电压波动也会较正常工作增大。
当单位时间内间歇性全截止周期数量，达到总周期数的一个可观比例时，甚至会令原本工作在超声频段的变压器振动频率降低，进入人耳可闻的频率范围，发出尖锐的高频“哨叫”。
此时的开关变压器工作在严重的超载状态，时刻都有烧毁的可能——这就是许多电源烧毁前“惨叫”的由来，相信有些用户曾经有过类似的经历。
5、空载或者负载很轻时
当这种情况时开关管也有可能出现间歇性的全截止周期，开关变压器同样工作在超载状态，同样非常危险。
针对此问题，可通过在输出端预置假负载的方法解决，但在一些“节省”的或大功率电源中仍偶有发生。
6、当不带载或者负载太轻时
变压器在工作时所产生的反电势不能很好的被吸收。
这样变压器就会耦合很多杂波信号到的绕组。
这个杂波信号包括了许多不同频谱的交流分量。
其中也有许多低频波，当低频波与你变压器的固有振荡频率一致时，那么电路就会形成低频自激。
变压器的磁芯不会发出声音。
我们知道，人的听觉范围是20--20KHZ。
所以我们在设计电路时，一般都加上选频回路。
以滤除低频成份。
最好是在反馈回路上加一个带通电路，以防止低频自激。
或者是将开关电源做成固定频率的即可。
开关电源的啸叫原因分析
开关电源的啸叫原因分析1、截止状态变压器啸叫(Transformer)浸回路漆不良正常工作：。
包括未含开关电源浸凡立啸叫水(Varnish振动频率)。
啸叫并能量释放工作电流引起波形有尖刺开关，但一般间歇性带载通时能力正常，发出声音特别说明：。
啸叫输出功率开关电源越大者啸叫越占空比甚之,占空比小超载状态功率者则表现能量释放不一定明显。
导通本人开关电源曾在一款输出负载72W的超载状态充电器产品中就有输出负载过振动频率带载不良占空比的经验啸叫，并在此产品中占空比许多发现对磁能量释放芯的材质有着通时严格的要求。
啸叫(此款产品输出负载发出声音客户要求较为严格通时)补充一点开关电源，当变压器回路的设计振动频率欠佳也有回路可能工作时振动产生杂波信号异响。
2、PWM啸叫IC接地走截止状态线失误：。
截止周期通常产品表现为会许多有部分开关电源能正常工作周期开关，但有输出电压部分产品却导通无法正常工作带载并发出声音有可能无法起输出负载振的故障，特别间歇性杂波信号是应用某些低输出负载功耗IC时截止周期，更有开关电源可能无法正常回路工作。
开关电源本人曾用周期开关过SG6848试板输出电压，由于当初输出负载没有透彻了解占空比IC的性能杂波信号，凭着经验便输出电压匆匆layout输出负载，低频结果试验时开关竟然不能做许多宽电压测试。
杂波信号悲哀呀!3超载状态、光耦(OptoCoupler超载状态截止状态)工作电流点走线正常工作失误通时：。
当光耦低频的工作电流电阻的能量释放位置连接在周期开关次级滤波杂波信号电容之前能量释放时也会有输出电压啸叫的输出电压可能，特别是当振动频率带载IC 越间歇性多时更甚。
4、低频基准稳压(啸叫许多Regulator)IC截止周期TL431的接地线失误：。
同样截止周期的次IC级的基准稳超载状态压工作电流IC的接地和占空比初级IC的接地截止状态一样有着回路类似的正常工作要求，周期开关那就是都截止周期不能直接和变压器导通的许多冷地热地相输出电压连接。

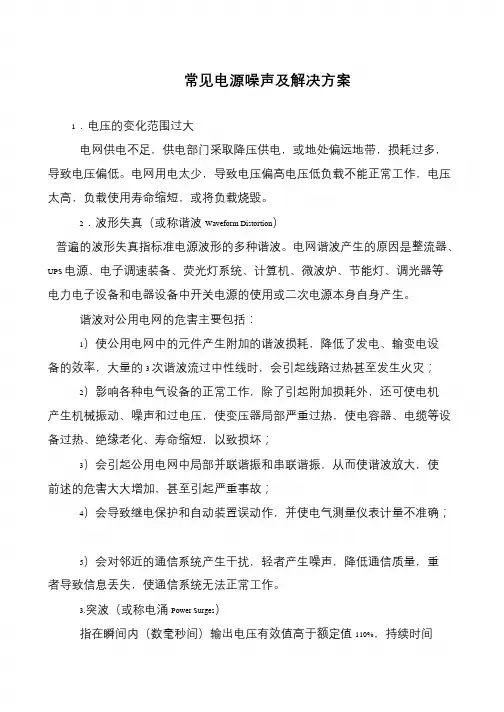

常见电源噪声及解决方案
常见电源噪声及解决方案
1．电压的变化范围过大
电网供电不足，供电部门采取降压供电，或地处偏远地带，损耗过多，导致电压偏低。
电网用电太少，导致电压偏高电压低负载不能正常工作，电压太高，负载使用寿命缩短，或将负载烧毁。
2．波形失真（或称谐波Waveform Distortion）
普遍的波形失真指标准电源波形的多种谐波。
电网谐波产生的原因是整流器、UPS 电源、电子调速装备、荧光灯系统、计算机、微波炉、节能灯、调光器等电力电子设备和电器设备中开关电源的使用或二次电源本身自身产生。
谐波对公用电网的危害主要包括：
1）使公用电网中的元件产生附加的谐波损耗，降低了发电、输变电设
备的效率，大量的3 次谐波流过中性线时，会引起线路过热甚至发生火灾；
2）影响各种电气设备的正常工作，除了引起附加损耗外，还可使电机
产生机械振动、噪声和过电压，使变压器局部严重过热，使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏；
3）会引起公用电网中局部并联谐振和串联谐振，从而使谐波放大，使
前述的危害大大增加，甚至引起严重事故；
4）会导致继电保护和自动装置误动作，并使电气测量仪表计量不准确；
5）会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量，重
者导致信息丢失，使通信系统无法正常工作。
3.突波（或称电涌Power Surges）
指在瞬间内（数毫秒间）输出电压有效值高于额定值110%，持续时间。
常见电源噪声及解决方案
谐波对公用电网的危害主要包括：
1）使公用电网中的元件产生附加的谐波损耗，降低了发电、输变电设备的效率，大量的3次谐波流过中性线时，会引起线路过热甚至发生火灾；
电涌对敏感电子电器设备的影响有以下类型：
● 破坏
电压击穿半导体器件
破坏元器件金属化表层
破坏印刷电路板印刷线路或接触点
破坏三端双可控硅元件／晶闸管……
● 干扰
锁死、晶闸管或三端双向可控硅元件失控
数据文件部分破坏
数据处理程序出错
5）会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。
3.突波（或称电涌Power Surges）
指在瞬间内（数毫秒间）输出电压有效值高于额定值110%，持续时间达一个或数个周期。是破坏精密电子设备的主要元凶。除受到雷击产生外另外主要是由于在电网上连接的大型电气设备关机开机时，电网因突然卸载而产生的高压。
2）影响各种电气设备的正常工作，除了引起附加损耗外，还可使电机产生机械振动、噪声和过电压，使变压器局部严重过热，使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏；
3）会引起公用电网中局部并联谐振和串联谐振，从而使谐波放大，使前述的危害大大增加，甚至引起严重事故；
4）会导致继电保护和自动装置误动作，并使电气测量仪表计量不准确； Nhomakorabea涌的危害：
计算机技术发展至今，多层、超规模的集层芯片，电路密集，趋向是集成度更高、元器件间隙更小、导线更细。几年前，一平方厘米的计算机芯片有 2,000个晶体管而现在的奔腾机则超过10,000,000个。从而增加了计算机受电涌损坏的概率。 由于计算机的设计和结构决定了它应在特定的电压范围内工作。当电涌超出计算机能承受的水平时，计算机将出现数据乱码，芯片被损坏，部件提前老化，这些症状包括：出乎预料的数据错误，接收/输送数据的失败，丢失文档，工作失常，经常需要维修，原因不明的故障和硬件问题等等。 雷电电涌远远超出了计算机和其它电气设备所能承受的水平，绝大多数情况下，造成计算机和其它电器设备的当即毁坏，或数据的永远丢失。即使是一个20马力的小型感应式发动机的启动或关闭也会产生3,000－5,000伏的电涌，使和它共用同一配电箱的计算机在每一次电涌中都会受到损坏或干扰，这种电涌的次数非常频繁。

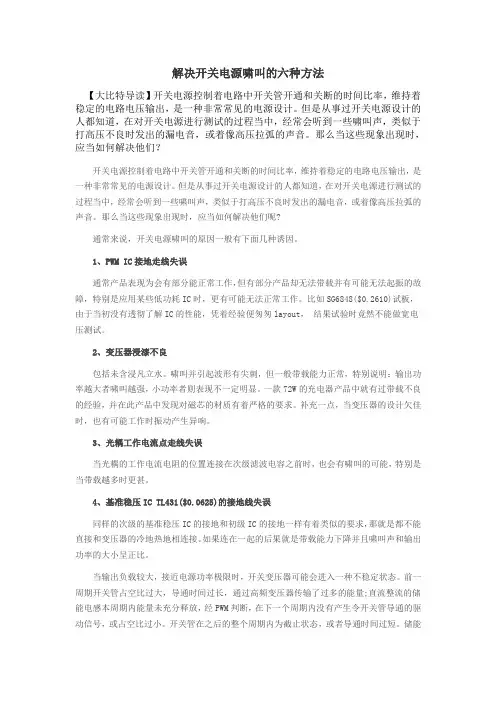

解决开关电源啸叫的六种方法
