欧姆定律应用专题练习
一般计算1、电阻R1、R2串联后接到电源上，已知R1为18Ω，R2为9Ω，R1两端的电压为3．6 V，则电源电压为( )．A．1．8 V B．7．2 V C．5．4 V D．10．8 V2、导体两端电压为3 V时，导体中的电流为0．3 A，如果电压增大到6 V，则导体的电阻和通过它的电流分别为( )．A．10Ω 0．6 A B．10Ω 0．15 A C．20Ω 0．3 A D．5Ω 1．2 A3、两个定值电阻，甲标有20Ω，2A，乙标有10Ω，1A。
现把它们串联起来，则串联电路两端允许加的最大电压为_______V，现把它们并联起来，则并联电路两端允许加的最大电压为________V。
4、如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图象，从图中可知 ( )A．R1＞R2B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内 D．R1、R2并联后，总电阻I─U图线在区域I内5、当白炽灯泡两端电压变化时，其电流也会相应变化．下列图像中能反映这种变化关系的是 ( )电路变化类计算6、如图所示的电路，电阻R=30Ω，Rx的电阻未知．闭合开关S，电流表的示数为1 A；断开开关S，电流表的示数变为0．8A求未知电阻的阻值．7、如图所示，电阻R的阻值为10Ω，当Sl 和S2都闭合时，电流表的示数为1 A.当Sl 闭合、S2断开时，电流表的示数为0．6 A，求R1的阻值和电源电压各是多少?8、如图所示电路，R2＝3Ω，R3＝6Ω。
当S1、S2都闭合时，电流表的示数为2 A；当S1、S2都断开时，电流表的示数为0．5 A。
(1)求电源电压。
(2)请用两种方法求出电阻R1的阻值。
(设电源电压恒定不变)9、如图所示的电路，电源电压6 V且保持不变，灯L1的电阻为15Ω．(1)开关S1、S2都闭合时，电流表的示数为1 A，求灯L2的电阻；(2)开关S1、S2都断开时，电流表的示数为0．3 A，求灯L3的电阻．第5题图第4题图第6题图第7题图第8题图第9题图含滑动变阻器的计算10、如图所示，电源电压为9 V，R1=20Ω，滑动变阻器阻值变化范围为0～40Ω，则滑片P从a滑到b过程中，电压表的示数变化范围为 V到 V．11、如图所示电路中，Rl 、R3为定值电阻，R2为滑动变阻器，电源电压恒定，闭合开关，当滑动变阻器的滑片向右移动一些时，R1两端电压变化了△Ul，R2两端电压变化了△U2，则( )A．△Ul =△U2B．△Ul>△U2C．△Ul<△U2D．无法判定12、如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是 ( )A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变 D．电压表的示数减少13、如图所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断错误的是 ( )A．灯泡变暗 B．电压表V的示数不变 C．电流表A1的示数不变 D．电流表A2的示数变小14、如图所示电路，电源电压为12 V，R1的阻值为10Ω，A表和A1表示数分别为1 A和0.4 A，则R2的阻值为多少?15、如图所示电路，电源电压为12 V，R1=10Ω，滑动变阻器最大阻值为100Ω，电压表量程为0～3 V，电流表量程为0～0.6 A，为了不烧坏电表，变阻器阻值变化范围为多大?16、如图所示的电路，已知R1=30Ω，合上开关S，当滑片P在滑动变阻器最右端时，电压表的示数是4．5 V；当滑片P滑动到变阻器的中点时，电压表的示数是3 V．求电源的电压和变阻器的总阻值．第10题图第10题图第12题图第13题图第9题图第14题图第15题图第16题图电路安全问题17、要使一个电阻为10Ω、额定电压为6 V 的电灯连在18 V 的电源上正常工作，那么电路必须( )． A ．并联一只30Ω的电阻 B ．并联一只20Ω的电阻 C ．串联一只30Ω的电阻 D ．串联一只20Ω的电阻 18、一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0．4A ，现将该小灯泡接在12V 的电源上，为使其正常发光，应________联一个________Ω的电阻。
19、如图所示，滑动变阻器上标有“2 A 24Ω”字样，当滑片最左端时，电流表示数为0．5 A ，若将电流表改接大量程，则滑动变阻器接入电路的阻值不得小于多少?20、如图所示的电路，电源电压为U=8 V ，R 1=6Ω，电流表使用0～0．6 A 的量程，电压表使用0～3 V 的量程．为保证两只电表的安全，对滑动变阻器R 2连入电路的阻值有何要求?综合类（半导体应用和综合计算）21、下图是某种光电计数器的原理示意图，其中R l 是由一种半导体材料制成的电阻，它的值会随着光照亮度的增大而减小，R 2为定值电阻。
工件随传送带运动，使光源的光线间歇地照射R 1，A 、B 两点间的信号处理系统每获得高电压时便计数一次．则下列说法正确的是（ ） A 、光线照射R l 时，使R l 两端的电压变小；信号处理系统计数B 、光线照射R l 时，使R 1两端的电压变大；信号处理系统计数C 、工件挡住光线，使R 1两端的电压变小；信号处理系统计数D 、工件挡住光线，使R l 两端的电压变大；信号处理系统计数22、一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板，无风时CO 是竖直的，风越强，DC 杆偏转的角度越大。
AB 是一段圆弧形电阻，P 点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S ，通过分析可知：金属杆OC 与弧形电阻AB 组合在一起相当于一个________，观察灯泡L 的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是________________________。
23、如图所示，电源电压保持不变，R l 为一热敏电阻，其阻值随温度的升高而减小，现往R t 上擦一些酒精后，热敏电阻的温度________ (填“升高”或“降低”)，电流表的示数________ (填“变大”或“变小”)。
24、有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为 热敏电阻。
图甲是某热敏电阻的阻值随温度变化的图象，小马同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图乙是这个水温表的原理图，图中的电压表量程为0～3 V ；定值电阻R 0的阻值为100 。
当水温达到100℃时，要求电压表的示数达到最大值。
(1)根据图象回答该热敏电阻在100℃时的电阻值为多大?第19题图第20题图 第21题图第22题图第23题图(2)小马同学将电压表的刻度盘改画为指示温度的刻度盘，如果每l0℃画一条刻度线，这个刻度盘的刻度是否均匀？ (3)通过计算说明改画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应?25、小雯设计了一个测量物体重力的“托盘秤”，如图甲是原理示意图，其中的托盘用来放置被测物体，OBA 是可绕O 点转动的杠杆，R 1是压力传感器(其电阻值会随所受压力大小变化而变化，变化关系如下表)，R 0为定值电阻，V 表为显示重力大小的仪表(实质是一个量程为0～3 V 的电压表)。
已知OB ︰OA ＝l ︰2，R 0＝100Ω，电源电压恒为3V(忽略托盘、杠杆及压杆的重力)。
(1)托盘上没放物体时，压力传感器R 1的电阻值是____Ω。
(2)当托盘上放被测物体时，电压表的示数如图乙所示，则此时压力传感器R 1上的电压是多少? (3)第(2)题中被测物体的重力是多少?26、如图所示是一种自动测定油箱内油量的装置，R 是滑动变阻器，它的滑片在杠杆的一端，油量表(油量显示器)实际上是一个电流表(是由电流表改装而成)．(1) 它的工作原理是：油箱内油面________时(选填上升或下降)，金属滑片向上端移动，电流表示数会_________(填“变大”或“变小”)；电路中的电阻R ′称为保护电阻．试说明，为什么称R ′为保护电阻．你认为该设计中值得改进的方面是：_______________________．(2)已知油量表(电流表)的量程是0．6 A ，表盘如图(b)所示，电源的电压为12 V ．设计时规定，通过油量表的最小电流为0．1 A ．按照这一规定，保护电阻R ’的阻值和滑动变阻器．R 的最大阻值应该分别是多大?(3)若油量表的最大示数设计为120 L ，最小示数设计为20 L ，请在图(b)的刻度上标出这两个对应的油量示数．(4)当滑片处于滑动变阻器的中间位置时，油量表将应显示为多少升?这时电路中的电流是多大?第24题图第26题图 第25题图。
中考物理《欧姆定律》专项练习题-附带答案
中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。
4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
2.再判断各电表测量的对象。
3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。
一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。
则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

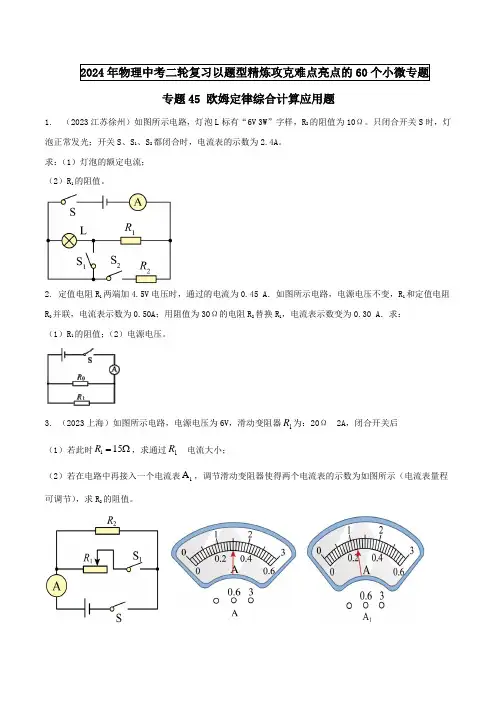

专题45欧姆定律综合计算应用题(原卷版)
(2)S1，S2 都闭合时，电流表示数是多少？ 10. 用如图所示的电路测量小灯泡的功率，电源电压恒定为 12V，电压表量程为 0~ 15V，电流表量程为 0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡 L 标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，电路中 各元件都在安全的条件下，求： (1)灯泡 L 的电阻值； (2)滑动变阻器允许的取值范围； (3)电流表示数的变化范围； (4)电压表示数 变化范围。
14．如图所示，电阻 R1 的阻值为 10Ω。闭合开关，电阻 R1 两端的电压为 10V，电阻 R2 两端的电压为 5V。求：
（1）电路中的电流； （2）电源两端的电压； （3）R2 的电阻值。 15．如图所示的电路中，R1＝15Ω，R2＝10Ω，闭合开关 S 后，电流表的示数为 0.3A。求：
（1）电源电压；（2）R1 的电流。
的 （2）若在电路中再接入一个电流表 A1 ，调节滑动变阻器使得两个电流表的示数为如图所示（电流表量程
可调节），求 R2 的阻值。
4. 在如图所示的电路中，电阻 R1 的阻值为 10Ω，电流表的示数为 1.2A。 （1）求电源电压 U； （2）若在电路中接入一个电阻 R2，使得接入前后电流表的示数变化了 0.4 A，求电阻 R2 的阻值。
2. 定值电阻 R1 两端加 4.5V 电压时，通过的电流为 0.45 A．如图所示电路，电源电压不变，R1 和定值电阻 R0 并联，电流表示数为 0.50A；用阻值为 30Ω的电阻 R2 替换 R1，电流表示数变为 0.30 A．求： （1）R1 的阻值；（2）电源电压。
3. （2023 上海）如图所示电路，电源电压为 6V，滑动变阻器 R1 为：20Ω 2A，闭合开关后 （1）若此时 R1 15 ，求通过 R1 电流大小；
欧姆定律练习题含答案
欧姆定律练习题含答案一、选择题1. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I2. 以下哪个选项正确描述了电阻、电流和电压之间的关系？A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻无关D. 电阻与电流成正比，与电压无关3. 当电阻保持不变时，电压增加一倍，根据欧姆定律，电流将：A. 减少一半B. 保持不变C. 增加一倍D. 增加四倍4. 一个电路中的电阻为10Ω，通过它的电流为0.2A，根据欧姆定律，电压为：A. 2VB. 1VC. 0.2VD. 0.5V5. 如果电路中的电阻为20Ω，电压为5V，那么通过电阻的电流为：A. 0.25AB. 1AC. 0.1AD. 0.5A二、填空题6. 在一个简单的电路中，如果电流为0.5A，电阻为4Ω，根据欧姆定律，电压为______。
7. 欧姆定律的数学表达式是电压等于电流乘以电阻，即V = ______。
8. 如果电路中的电压为12V，电阻为6Ω，根据欧姆定律，电流为______。
9. 欧姆定律表明，电流的大小与电压成正比，与电阻成______。
10. 当电阻为固定值时，电压增加，电流也会相应地______。
三、简答题11. 请解释欧姆定律在电路分析中的重要性。
12. 为什么说欧姆定律是基本的电路定律之一？13. 如果在一个电路中，电阻增加，而电压保持不变，根据欧姆定律，电流会发生什么变化？14. 描述一下，如果电路中的电压增加，而电阻减少，电流会如何变化？15. 欧姆定律如何帮助我们计算电路中的功率？四、计算题16. 一个电路的电阻为15Ω，如果通过它的电流为0.3A，计算该电路的电压。
17. 假设一个电路的电压为24V，电阻为8Ω，求通过该电路的电流。
18. 一个电阻为30Ω的电路，如果电压为18V，求通过该电阻的电流。
19. 已知一个电路的电压为9V，电阻为3Ω，计算通过该电路的电流。
欧姆定律的应用练习题及答案
欧姆定律的应用练习题及答案The document was prepared on January 2, 2021第节欧姆定律的应用习题一、填空题1．一段导体的电阻是5Ω,当加在它两端的电压是 V时,通过这段导体的电流是________A.2．在3 min内,通过导体横截面积的电量是450 C,若导体电阻是4Ω,则加在导体两端的电压是________V.3．经验证明,只有不高于________V的电压对人体才是安全的.家庭电路的电压是________V,动力电路的电压是________V.它们都超出了安全电压,所以对人体都是危险的.4．一只电灯上标有“220 V 60W”字样,所标示的220 V是________电压.5．有一根导线,如果在它两端加上12 V电压,通过它的电流是 A,那么它的电阻是________Ω；如果在这根导线两端加15 V电压,通过它的电流是________A,它的电阻是________Ω；如果这根导线两端电压为零,则通过它的电流为________A,它的电阻是________Ω.6．R1和R2两只电阻串联.已知R1∶R2＝5∶1,那么通过它们的电流之比I1∶I2＝________,两只电阻两端各自的电压之比U1∶U2＝________,这两只电阻两端的总电压跟R2两端电压之比U总∶U2＝________.7．R1、R2两只电阻并联,已知R1∶R2＝4∶3,那么它们两端各自的电压之比U1∶U2＝________,通过它们的电流之比I1∶I2＝________.8．如图中的表示数为 A, 的示数为 A,表的示数为6 V,则R1＝Ω,R2＝________Ω.9．如图所示,用伏安法测电阻时电压表的读数是________V,电流表的示数是________,该电阻的阻值是________Ω.二、选择题10．下列说法中错误的是A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流11．下列说法中正确的是A．电阻是表示导体对电流阻碍作用大小的物理量,所以电流越大,电阻越小B．导体的电阻只决定于导体的材料、横截面积和温度C．电阻是导体本身的一种性质,与电流和电压的大小无关D．导体的电阻大小与任何外界因素都没有关系12．滑动变阻器使用的说法中,错误的是A．应先观察滑动变阻器上标示的最大阻值和允许通过的最大电流B．滑动变阻器应并联在电路中使用C．在连接线路时,除断开开关外,还要将滑片置于变阻器阻值最大位置D．滑动变阻器连入电路的正确方法有四种13．对欧姆定律公式的理解,以下说法中错误的是A．对某一导体来说,导体中的电流与其两端的电压成正比B．在电压相同的条件下,不同导体中的电流与导体的电阻成反比C．导体中的电流与导体两端的电压、电阻有关D．导体中的电流与导体两端的电压、电阻均无关,因为比值是一个恒量14．电表的使用,下列说法中正确的是A．电流表要并联在电路中,电压表要串联在电路中B．都应让电流从电流表、电压表的正接线柱流入,负接线柱流出C．电流表不能超过量程使用,但电压表可以超过量程使用D．电流表、电压表都绝对不能直接接在电源两极进行测量15．小王同学的“随身听”需要6 V的电压供电才能正常工作,正确的做法是A．用4节干电池串联起来供电B．用4节干电池并联起来供电C．用3节铅蓄电池串联起来供电D．用6节干电池串联起来供电16．如图所示电路,当滑动变阻器的滑片P向a端移动时,灯泡亮度和电流表示数的变化情况是A．灯变亮,表示数增大B．灯变亮,表示数减小C．灯变暗,表示数增大D．灯亮度不变,表示数不变17．一个电阻两端加上30 V电压时,通过它的电流是6 A,现给它两端加上15 V的电压时,它的电阻是A．ΩB．Ω C．5Ω D．Ω18．一个导体接在电路中,如果把通过的电流减小为原来的一半,则导体的电阻和它两端的电压将A．电阻、电压都变为原来的一半B．电阻不变,电压减小为原来的一半C．电阻不变,电压变为原来的二倍D．电阻、电压均保持不变19．如下图中,R1＝60Ω,当开关S断开时电流表示数为I,当开关S闭合时,电流表的示数为4I,则R2的大小是A．120Ω B．60Ω C．40Ω D．20Ω20．如图中,已知R1＝20Ω,把R1、R2并联后接在电源上,已知电路总电阻是12Ω,电流表示数为 A,则电源电压为A．6V B． C．30V D．5V21．如图所示,当滑片P从b到a移动时,电流表读数为原来的4倍,则R2∶R1为A．1∶3B．3∶1C．2∶3D．3∶222．如图所示电源电压不变,在变阻器滑片P向左移动过程中,电流表、电压表的示数变化情况是A．不变, 变小, 变小B．变大, 变大, 不变C．变小, 变大, 变大D．不变, 变大, 不变三、连线题23．下图中给出了电路元件,请在图中用笔连线表示导线,把电路元件连接起来.要求： L1、L2并联,开关能同时控制两盏灯,滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流,电压表测L2的电压.四、实验题24．在验证欧姆定律的实验中,测得数据如下表所示,写出由表格得到的结论.25．某同学写了一篇“伏安法测电阻”的实验报告,仔细阅读该实验报告并回答问题：实验报告伏安法测电阻1实验目的：测量电阻R的电阻值2实验步骤：①根据实验目的,画出实验电路如下图所示②按电路图连接电路,调节滑片P使电路中的电阻最大③接通开关,读出电流表、电压表的示数④根据测得的电压、电流值,算出电阻R的值3实验记录4实验论证：待测电阻R的阻值等于7Ω回答问题：1你认为这份实验报告是否完整若不完整应添上的项目是：①________________；②________________.2从实验步骤看,实验的主要缺陷是________________使结果不够精确.3滑动变阻器在实验中所起的作用是：①________________②________________五、计算题26．电阻R1＝10Ω,R2＝20Ω,将它们串联后接入电源两端.若通过R2的电流为,则R1两端的电压和电源电压各是多少27．一个定值电阻两端加上15 V的电压时,用量程是0～ A的电流表测得通过电阻的电流是 A,如果电阻两端加上21 V电压时,能不能还用这只电流表来测量通过它的电流参考答案：新课标第一网1．；2．10；3．36,220,380；4．额定；5．30,,30,0,30；6．1∶1,5∶1,6∶1；7．1∶1,3∶4；8．10,10；,,20.10．D；11．C；12．B；13．D；14．B；15．A；16．A；17．C；18．B；19．D；20．A；21．B；22．D；23．略；24．①电阻一定时,导体中的电流与导体两端的电压成正比；②电压一定时,导体中的电流与导体的电阻成反比.新课标第一网25．1①实验原理；②实验器材；2未多次测量取平均值；3①保护电路②改变电阻两端电压进行多次测量取平均值26．U1＝2 V,U总＝6 V27．I'＝ A＞ A,故不能直接用此表测通过电阻的电流.新课标第一网。
欧姆定律应用专项练习题(全)
测量项目 手与手之间 手与脚之间 脚与脚之间
电压 U/V 3 3 3
电流 I/μA 13.6 10.0 14.2
电阻 R/Ω
220k
(
)
211K
图3
(1)请帮小明完成实验表格，将求出的手脚间的电阻值填在表格中．
(2)小明这次实验研究的问题是：
．
(3)小明实验后又想：人体电阻与干湿有没有关系呢？请你利用上述实验器材帮小明设
导体 b 的电流为 0.1A
D．将 a、b 两导体串联后接到电压为 3V 的电源
图1
上时，通过导体的电流为 0．2A
3．根据欧姆定律公式 I= U ，可变形得到 R= U 。对此，下列说法中正确的是（ ）
R
I
A．导体电阻的大小跟导体两端的电压成正比 B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
计一个实验，探究这个问题．要求简述实验过程．
(4)认真观察右图，就如何安全使用洗衣机提出两点建议．
建议一：
．
建议二：
．
9．如图 4 是一种测量小汽车油箱内油量装置的原理图.压力传感器 R 的电阻会随所受压力大
小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压
力传感器 R 的电阻与所受压力的关系如下表所示.
点间的电阻由 5Ω更换为 10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
图5
D.适当增加电池的节数
2．小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。
（l）实验中加在导体两端的电压是_________V。
欧姆定律练习题及答案(经典)
1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。
若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。
2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。
3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。
4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。
当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。
（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。
7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。
若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。
8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。
9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。
；若把它们并联起来, 干路中的最大电流为A。
九年级物理欧姆定律专题练习(附答案)
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。
当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。
2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。
根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。
当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。
3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
完整版)欧姆定律练习题30道
完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。
答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。
答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。
答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。
答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。
答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。
2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。
答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。
3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。
答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。
4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。
答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。
中考物理《欧姆定律及其应用》专项练习题(附答案)
中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。
闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。
