浊度仪
浊度仪的原理
浊度仪的原理浊度仪是一种用来测量液体浑浊度的仪器，它在环境监测、水质检测、污水处理等领域有着广泛的应用。
浊度是指液体中悬浮颗粒对光的散射作用，浊度仪通过测量这种光散射来确定液体的浊度。
浊度仪的原理主要涉及光散射、光电传感器和数据处理等方面。
首先，浊度仪的原理基于光散射的现象。
当光线照射到液体中的悬浮颗粒时，这些颗粒会使光线发生散射。
浊度仪利用光源发出光线，然后通过光电传感器来测量光线在液体中的散射程度，从而确定液体的浊度。
光散射的强度与液体中悬浮颗粒的浓度和大小有关，浊度仪可以根据光散射的强度来间接地反映液体中悬浮颗粒的浓度。
其次，浊度仪的原理涉及光电传感器的工作原理。
光电传感器是浊度仪中的核心部件，它能够将光信号转换为电信号。
当光线经过液体后发生散射，光电传感器会接收到散射光并将其转换为电信号。
这个电信号的强度与光线在液体中的散射程度成正比，浊度仪通过测量这个电信号的强度来确定液体的浊度。
最后，浊度仪的原理还包括数据处理的过程。
浊度仪通过光电传感器接收到的电信号，经过放大、滤波、数字化等处理，最终转换为浊度值。
这个浊度值可以直接显示在仪器的屏幕上，也可以通过数据接口输出到计算机或其他设备上进行进一步的处理和分析。
数据处理的过程能够确保浊度仪测量结果的准确性和稳定性。
综上所述，浊度仪的原理涉及光散射、光电传感器和数据处理等方面。
它通过测量液体中悬浮颗粒对光的散射来确定液体的浊度，具有简单、快速、准确的特点。
浊度仪在环境监测、水质检测、污水处理等领域的应用，为我们提供了重要的技术手段，对于保障环境和人类健康具有重要意义。
浊度仪浊度计使用方法
浊度仪浊度计使用方法浊度仪，也叫浊度计，是一种测量液体浊度的仪器。
它通过测量液体中悬浮颗粒的数量和大小来确定浊度值，常用于水质监测、污水处理、食品加工等领域。
下面是浊度仪的使用方法，包括仪器的准备、操作步骤和维护保养。
1.仪器准备：a.确保浊度仪处于水平放置的状态，保证测试结果的准确性。
b.检查浊度仪的电源和连接线是否正常，确保仪器可以正常工作。
c.检查浊度仪的灯源和光学系统是否干净，如果有灰尘或污垢应进行清洁。
2.测量操作步骤：a.打开浊度仪的电源，等待仪器进入工作状态。
b.准备好待测液体样品，并留出足够的空间放置浊度计的测试槽。
c.将待测液体样品倒入浊度计的测试槽中，确保填满测试槽的整个空间。
d.关闭测试槽的盖子，确保盖子的密封性。
e.等待浊度计进行测量，通常在几秒钟内可以得到浊度值的测量结果。
f.根据浊度计的测量结果进行相应的处理和记录，如记录浊度值和采取必要的控制措施。
3.维护保养：a.每次浊度测量完成后，及时清洁浊度仪，避免污垢积累影响测量结果。
b.清洁浊度仪时，可以使用干净的布或纸巾擦拭外部表面，并定期检查仪器的内部光学系统是否清洁。
c.定期检查灯源的亮度和功效，如有需要，及时更换或维修灯源。
d.定期校准浊度仪的测量结果，确保浊度仪的准确性和稳定性。
4.注意事项：a.在测量前，确保待测液体样品充分搅拌均匀，避免颗粒聚集造成测量结果的误差。
b.避免将待测液体样品直接注入浊度计的测试槽中，以免引起液体溢出或污染浊度计。
c.在使用浊度仪时，要避免与其他光源、强磁场等干扰源的干扰，以确保测量的准确性。
d.避免将浊度仪暴露在高温、高湿度或严重震动的环境中，以保护仪器的正常运行。
e.在存放浊度仪时，应将仪器放置在干燥、阴凉的地方，并避免长时间不用，以免对仪器造成损坏。
综上所述，浊度仪的使用方法主要包括仪器准备、测量操作步骤和维护保养。
正确使用浊度仪可以保证测量结果的准确性，提高工作效率。
在使用过程中，要注意遵循使用说明，避免人为破坏和误操作，以保证浊度仪的正常运行和使用寿命。
浊度仪工作原理及应用介绍
浊度仪工作原理及应用介绍浊度仪是一种用于测量液体浑浊度的仪器，在水处理、环境监测、食品生产等领域有广泛的应用。
本文将深入探讨浊度仪的工作原理及其在不同领域中的应用。
一、浊度仪的工作原理浊度是指液体中悬浮颗粒的数量和大小的一个参数，较高的浑浊度意味着液体中有更多的悬浮颗粒。
浊度仪通过散射光传感器来测量液体的浊度。
它发射一个光束穿过待测液体，当光线与悬浮颗粒相互作用时，会发生散射现象。
浊度仪接收到散射光的信号并将其转化为一个电信号进行处理。
根据散射光的特性来判断浊度的适宜性，可以使用两种常见的测量方法：直接法和间接法。
直接法测量使用单个光源和接收器来直接测量液体中的散射光强度。
这种方法简单易行，适用于浊度范围较大和颗粒较大的样品。
间接法测量则使用多个光源和接收器，利用多个角度的散射光来计算浊度。
这种方法适用于颗粒较小且浊度范围较窄的样品。
二、浊度仪的应用介绍1. 水处理：测量水中的浊度是水处理过程中的重要任务之一。
通过监测水中的浊度，可以及时发现并解决水质问题，确保饮用水的安全性。
浊度仪在饮用水、游泳池水、工业废水等方面得到广泛应用。
2. 环境监测：浊度仪也在环境监测领域中发挥着重要作用。
通过测量水中的浊度，可以评估水体的污染程度，并及时采取措施进行治理。
浊度仪还可以用于空气质量监测中，例如检测大气中的颗粒物浓度。
3. 食品生产：食品生产过程中，控制产品的质量是至关重要的。
浊度仪可以用于测量食品中悬浮颗粒的含量，评估食品的稳定性和质量。
在牛奶生产中，浊度仪可以用来监测牛奶中的脂肪颗粒和蛋白质颗粒的大小和数量。
4. 医疗领域：在医疗领域中，浊度仪被广泛用于血液、尿液、药物等液体样品的测量。
通过测量样品的浊度，可以评估病情严重程度、药物的浓度等指标，为医生提供参考依据。
三、总结与回顾本文深入介绍了浊度仪的工作原理及其在不同领域中的应用。
浊度仪通过散射光传感器来测量液体的浊度，主要有直接法和间接法两种测量方法。
浊度仪操作规程
浊度仪操作规程
《浊度仪操作规程》
一、浊度仪简介
浊度仪是一种用来测量液体浊度的仪器，通常用于水质监测、污水处理、饮用水生产等领域。
它通过光散射原理来测量液体中的固体颗粒浓度，从而反映液体的透明度和清澈程度。
二、浊度仪操作规程
1. 准备工作
在进行浊度测量之前，需要先对浊度仪进行准备工作。
首先要检查浊度仪的外观是否完好，是否有损坏或污渍。
然后打开浊度仪的电源开关，等待仪器自检完成后即可进行测量。
2. 校准
在测量之前，需要对浊度仪进行校准，以确保测量结果的准确性。
校准过程是通过使用标准溶液来调节浊度仪的零点和满量程值，使其能够正确地显示浊度值。
3. 测量操作
测量操作包括将待测液体样品倒入浊度仪的测量槽中，然后按下测量按钮进行测量。
在测量过程中要保持测量槽的清洁和干净，以避免杂质影响测量结果。
4. 数据记录
在测量完成后，将测量结果记录在测量日志中，并在需要的情况下进行数据处理和分析。
5. 仪器维护
在使用完浊度仪后，要及时进行清洁和检查，确保仪器处于良好的工作状态。
三、注意事项
1. 使用时要小心轻放，避免碰撞和摔落。
2. 保持浊度仪的周围环境干净整洁，避免异物进入影响测量结果。
3. 定期对浊度仪进行维护保养，确保仪器的长期稳定运行。
通过遵循上述浊度仪操作规程，可以确保浊度仪的准确测量和长期稳定运行，提高浊度测量的效率和可靠性。

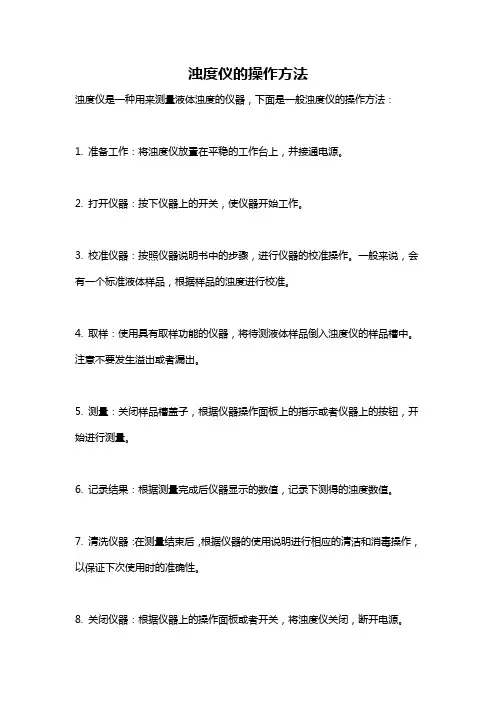

浊度仪的操作方法
浊度仪的操作方法
浊度仪是一种用来测量液体浊度的仪器，下面是一般浊度仪的操作方法：
1. 准备工作：将浊度仪放置在平稳的工作台上，并接通电源。
2. 打开仪器：按下仪器上的开关，使仪器开始工作。
3. 校准仪器：按照仪器说明书中的步骤，进行仪器的校准操作。
一般来说，会有一个标准液体样品，根据样品的浊度进行校准。
4. 取样：使用具有取样功能的仪器，将待测液体样品倒入浊度仪的样品槽中。
注意不要发生溢出或者漏出。
5. 测量：关闭样品槽盖子，根据仪器操作面板上的指示或者仪器上的按钮，开始进行测量。
6. 记录结果：根据测量完成后仪器显示的数值，记录下测得的浊度数值。
7. 清洗仪器：在测量结束后，根据仪器的使用说明进行相应的清洁和消毒操作，以保证下次使用时的准确性。
8. 关闭仪器：根据仪器上的操作面板或者开关，将浊度仪关闭，断开电源。
以上是一般浊度仪的操作方法，具体的操作步骤可能会略有不同，建议在使用前详细阅读仪器的说明书，并按照说明进行操作。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用于测量液体浑浊程度的仪器，广泛应用于水质监测、环境保护、饮用水处理等领域。
它通过测量液体中悬浮颗粒的浓度来评估液体的浑浊程度，从而判断水质的清澈度。
浊度仪的工作原理基于光学散射理论。
当光线通过液体时，会与液体中的悬浮颗粒发生散射。
浊度仪利用光散射现象来测量液体中悬浮颗粒的浓度，从而确定液体的浊度。
浊度仪通常由以下几个主要部件组成：光源、光电探测器、样品池和信号处理器。
1. 光源：浊度仪使用的光源通常是一束白光，可以是白炽灯或者LED灯。
光源发出的光线经过滤波器，只保留特定波长的光线，以提高测量的准确性。
2. 光电探测器：光电探测器用于接收光线经过样品池后的散射光。
它可以是光敏二极管（Photodiode）或者光敏电阻器（Photoresistor）。
光电探测器将接收到的光信号转换为电信号，并传送给信号处理器进行处理。
3. 样品池：样品池是放置待测液体的容器，通常是一个透明的玻璃或者塑料池。
样品池的设计使得光线能够穿过液体，与悬浮颗粒发生散射。
样品池的尺寸和形状会影响浊度测量的准确性和灵敏度。
4. 信号处理器：信号处理器接收光电探测器传来的电信号，并进行放大、滤波和数字化处理。
它还可以根据事先设定的算法，将电信号转换为浊度值，并显示在仪器的屏幕上或者输出到计算机等外部设备。
浊度仪的工作过程如下：1. 准备样品：将待测液体倒入样品池中，确保样品池内没有气泡和杂质的干扰。
2. 发射光线：光源发出一束白光，经过滤波器后，只保留特定波长的光线。
这束光线穿过样品池，与液体中的悬浮颗粒发生散射。
3. 接收散射光：光电探测器接收样品池中的散射光，并将其转换为电信号。
4. 信号处理：信号处理器对接收到的电信号进行放大、滤波和数字化处理。
根据预设的算法，将电信号转换为浊度值。
5. 显示结果：浊度仪将测得的浊度值显示在仪器的屏幕上，供用户参考。
一些高级浊度仪还可以将结果输出到计算机或者数据记录设备上，进行进一步分析和保存。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用于测量液体浊度的仪器，通过测量液体中悬浮物颗粒的数量和大小来评估液体的清澈程度。
浊度仪广泛应用于水处理、环境监测、食品饮料、制药等领域。
一、浊度的定义和测量单位浊度是指液体中悬浮物颗粒对光的散射和吸收程度，是液体浑浊程度的度量。
浊度通常以NTU（Nephelometric Turbidity Unit）作为测量单位，表示散射光强度与标准试样的比值。
二、浊度仪的工作原理浊度仪的工作原理基于光散射的现象。
当光线通过液体中的悬浮物颗粒时，颗粒会散射光线，使得光线的传播方向发生改变。
浊度仪利用光散射的原理来测量液体中悬浮物颗粒的浓度。
1. 光源部份：浊度仪通常采用LED（Light Emitting Diode）作为光源。
LED具有高亮度、长寿命和低功耗的特点，能够提供稳定的光源。
2. 探测部份：浊度仪的探测部份通常采用光电二极管（Photodiode）作为光敏元件。
当光线通过液体中的悬浮物颗粒时，部份光线被颗粒散射，并被光电二极管接收。
光电二极管将接收到的光信号转换成电信号，并传输给浊度仪的电路系统进行处理。
3. 光路设计：浊度仪的光路设计非常重要，它决定了光线与液体中颗粒的相互作用。
光路设计通常采用散射光法或者透射光法。
- 散射光法：光源和光电二极管位于同一侧，光线垂直照射到液体中的悬浮物颗粒上，光电二极管接收散射光。
这种方法适合于浊度较高的液体。
- 透射光法：光源和光电二极管位于液体的两侧，光线经过液体中的悬浮物颗粒后，被光电二极管接收。
这种方法适合于浊度较低的液体。
4. 信号处理：浊度仪的电路系统对光电二极管接收到的光信号进行放大、滤波和数字化处理。
通过比较测量信号与标准试样的信号，可以计算出液体中悬浮物颗粒的浓度，并将结果显示在仪器的屏幕上。
三、浊度仪的使用注意事项1. 校准：浊度仪在使用前需要进行校准，以确保测量结果的准确性。
校准通常使用标准试样进行，根据标准试样的浊度值进行调整。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用于测量液体中悬浮物浓度的仪器。
它通过测量液体中悬浮物的散射光强度来间接反映浓度的大小。
下面将详细介绍浊度仪的工作原理。
1. 光源系统：浊度仪中的光源系统通常采用LED或者激光二极管。
光源发出的光经过透镜系统聚焦后，通过光学系统照射到待测液体中。
2. 光学系统：光学系统由透镜、滤光片和接收器组成。
透镜用于聚焦光线，滤光片则用于选择特定波长的光线。
接收器用于接收散射光并将其转化为电信号。
3. 待测液体：待测液体通过流通池或者流通管道进入浊度仪。
在液体中存在着各种悬浮物，如微粒、细菌、胶体等。
这些悬浮物会散射光线，从而影响光的透过能力。
4. 接收器：接收器接收到经过液体散射后的光，并将其转化为电信号。
接收器通常采用光电二极管或者光敏电阻等器件。
5. 信号处理：接收到的电信号经过放大、滤波和数字化等处理后，通过微处理器进行数据处理和分析。
根据散射光的强度和特征，可以计算出液体中悬浮物的浓度。
6. 显示和输出：浊度仪通常配备有液晶显示屏，可以直观地显示测量结果。
同时，还可以通过串口、USB或者无线方式将数据传输给外部设备，实现数据的记录和分析。
浊度仪的工作原理基于散射光的特性，通过测量散射光的强度来间接反映液体中悬浮物的浓度。
当液体中的悬浮物浓度较高时，散射光的强度也会相应增加；而当浓度较低时，散射光的强度则减弱。
通过测量散射光的强度变化，浊度仪可以准确地反映出液体中悬浮物的浓度变化。
总结：浊度仪通过光学系统发射光线，经过液体中的悬浮物散射后，接收器接收到散射光并将其转化为电信号。
经过信号处理和数据分析，可以得到液体中悬浮物的浓度。
浊度仪在环境保护、水处理、食品生产等领域具有广泛的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模式
出厂福马肼标定 出厂高岭土标定 二氧化硅 ( SiO2) 模式 二氧化钛 ( TiO2) 模式 活性污泥模式 回流污泥模式 消化污泥 / 淤泥模式
推荐的标定范围
0 ... 4000 FNU 0 ... 4 g/l 5 ... 100 g/l 0.2 ... 150 g/l 0.5 ... 15 g/l 3 ... 50 g/l 5 ... 100 g/l / 300 g/l
测量 ( 原理：四脉冲光束测量原理 )
根据实际应用条件，自动选择传感器内的传感单元。
注意 ! 不同类型传感器具有不同的测量范围大小。因此，请根据实际应用场合进行选择。
四脉冲光束测量原理 此测量原理需要两个光源和四个光接收器。长使用寿命的 LED ( 发光二极管 ) 用作单色光源。为了消 除其他外部光源对测量的干扰， LED 光源发射脉冲光。 四个光接收器检测两路测量信号。传感器对八个测量信号进行处理，将其转换成浊度和悬浮固体 浓度单位。 四脉冲光束测量原理可以补偿传感器沾污和内部光学部件老化对测量的影响。 所需使用的信号数量取决于实际应用条件。
技术资料
Turbimax CUS51D
浊度和悬浮固体浓度测量传感器 传感器采用浸入式安装方式 用于低、中、高浊度和悬浮固体浓度测量
应用 Turbimax CUS51D 测量传感器适用于各种污水处理场合。 • 排水口的浊度测量 • 活性污泥池和回流污泥中的悬浮固体浓度测量 • 污泥处理过程中的悬浮固体浓度测量 • 排水口的过滤性固体浓度测量 优势 • 传感器基于多种测量原理 (90° 散射光测量原理、135° 散
• 90° 散射光受颗粒大小的影响较小 • 颗粒浓度较高时， 135° 散射光能提供充分的浊度测量信息
135°
90°
1
2
3
浊度测量传感器的测量原理示意图
1 光源 2 135° 散射光接收器 3 90° 散射光接收器
a0012986
介质中固体颗粒浓度较低时，大部分光线沿 90° 方向散射，135° 方向上的散射光较少。反之，介质 中固体颗粒浓度较高时，大部分光线沿 135° 方向散射， 90° 方向上的散射光较少。
TI461C/28/zh/13.11
测量原理
Turbimax CUS51D
功能与系统设计
浊度测量 在浊度测量过程中，射向介质的光束遇到不透光颗粒时，例如：固体颗粒，光束将改变原来的传 播方向。此现象被称之为光的散射。
3 2 1
4 光的散射原理示意图
1
光源
2
光束
3
颗粒
4
散射光
4
4
a0013159
散射光向各个方向传播，以下两个角度上的散射光对浊度测量的影响较大：
S1
E1-135
E1-90
S2
四脉冲光束测量原理示意图 S1, S2 光源 E90 90° 散射光接收器 E135 135° 散射光接收器
E2-135
Endress+Hauser
E2-90
a0012987
3
传感器监控
Turbimax CUS51D
90° 散射光测量原理 测量光波长为 860 nm，符合 ISO 7027 / EN 27027 标准。 光源发出的光束遇到介质中的固体颗粒后发生散射。与光源呈 90° 放置的散射光接收器用于检测散 射光束。介质的浊度值取决于散射光强度。
a0012964
6
Endress+Hauser
Turbimax CUS51D
3
2
1
4 1
4
5
测量系统的结构示意图，带浸入式安装支架和链条安装支座
a0013386
1
Flexdip CYH112 安装支座
2
Liquiline CM44x 变送器
3
防护罩
4
Flexdip CYA112 安装支架
5
Turbimax CUS51D 浊度测量传感器
IS
E1
aP
I0 = 发射光光强 IS = 背向散射光光强 A = 几何因子 C = 浓度 P = 颗粒 f(α) = 角度系数
I0
S1 背向散射光测量原理示意图
a0013304
连续监测光学信号，并进行测量值的合理性检查。 出现差值时，变送器发出故障信息。
Liquiline M 系列变送器的传感器检测系统可以检测下列故障： • 出现不合理的极高或极低测量值 • 错误测量值导致的控制紊乱
通过污水测量安装支架安装
a0013010
安装角度为 90°。
通过 CYA251 流通式安装支架安装
a0013125
10
Endress+Hauser
Turbimax CUS51D 管道安装
环境温度 储存温度 防护等级 过程温度 过程压力 最小流量
下图介绍了传感器在管道上的各种安装位置，并标识该安装位置是否合理。 3
4 3
6 5
测量方法
1
传感器中光源和光接收器的布局图 1, 2 光源 1 和 2 3, 5 135° 光接收器 4, 6 90° 光接收器
2
a0012966
由此，可以得到最佳浊度和悬浮固体浓度测量结果： • 低浊度测量时，采用 90° 散射光测量 • 中、高浊度和悬浮固体浓度测量时，采用 135° 散射光测量 • 双传感器技术可以在较大量程范围内进行沾污补偿，例如：用于活性污泥池中的悬浮固体浓度
* 四脉冲光束的污染补偿
完整的测量系统包括： • Turbimax CUS51D 浊度测量传感器 • Liquiline 变送器 • 安装支架：
- Flexdip CYA112 安装支架和 Flexdip CYH112 安装支座，或 - 可伸缩式安装支架，例如：Cleanfit CUA451
补偿 *
箭头 1 标示流向。
安装角度 α 不得超过 90°。
a
推荐安装角度为 90°。
传感器的光学视窗应与流向平行放置 (α = 90°) 或朝向流
1
向 (α < 90°)。
手动插入或取出安装支架时，介质压力不能超过
2 bar (29 psi)。
通过可伸缩式安装支架安装
a0013009
箭头 1 标示流向。 安装角度为 45° ( 推荐角度 ) 或 90°。 在敞口池中安装时，传感器的安装位置应尽量避免在视 窗周围出现气泡积聚。 在强曝气池中安装时，请将传感器 90° 安装，最大限度地 减少气泡对测量结果的影响。
位置处 ( 位置 2)。 • 避免安装在介质自上向下流动的竖直向下管道中 ( 位置 4)。 • 介质浊度值低于 200 FNU 时，管壁的背向散射效应会导致错误的测量结果。因此，建议进行多点
标定。
• 避免将传感器安装在管道的降压段，会造成脱气。
Endress+Hauser
7
测量变量 测量范围
Turbimax CUS51D
输入
浊度 悬浮固体浓度
CUS51D-**C1 浊度
悬浮固体浓度
CUS51D-**D1 浊度
悬浮固体浓度
0 ... 4000 FNU 显示范围：0 ... 9999 FNU 0 ... 4 g/l
0 ... 4000 FNU 显示范围：0 ... 9999 FNU 0 ... 300 g/l 0 ... 15 %
< 测量值的 5 %，或满量程值的 1 % ( 取两者中的较大者 ) ； 适用于标定量程范围内的传感器
860 ± 30 nm
FNU、 FTU 和悬浮固体浓度，根据应用参数表选择 标准：三点标定
传感器的出厂标定为 “ 福马肼 ” 标定，并由此确定过滤性固体的 “ 高岭土 ” 标定。 其他类型的预先标定将根据相应介质进行优化。 多达五点标定。
GN (绿) YE (黄)
传感器的连接示意图
最大电缆长度为 100 m (328 ft)。
Րᝏಘ
a0012460-zh
8
Endress+Hauser
Turbimax CUS51D 最大测量误差 波长 出厂标定 应用
漂移 极限值检测
性能参数
浊度 悬浮固体浓度
< 测量值的 2%，或 0.1 FNU ( 取两者中的较大者 )
Ir 1
135°
90°
不同颗粒浓度下的信号分布曲线图 Ir 相对光强
2
FNU
a0013158
Endress+Hauser
Turbimax CUS51D 传感器设计
CUS51D 浊度测量传感器内置两套并排放置、独立工作的传感单元。两套传感单元分别进行特定应 用条件下的信号分析，确保获取稳定的测量值。
4
Endress+Hauser
Turbimax CUS51D 应用
测量系统
模式 福马肼 高岭土
二氧化硅 (SiO2) 二氧化钛 (TiO2) 活性污泥 剩余污泥 消化污泥
应用
单位
过程水、污水处理厂排水口
FTU / FNU
过滤性固体、过程水、污水处理厂排水口、 低浓度的活性污泥
mg/l ； g/l; ppm ； %
应用 福马肼 高岭土、过滤性固体
福马肼 取决于所需悬浮固体浓度 实际应用 ( 参考列表 )
电源
