土力学三轴剪切实验数据
土的静三轴剪切试验
土的静三轴剪切试验一、基本原理三轴压缩试验是测定土的抗剪强度的一种方法。
它通常用3-4个圆柱形试样，分别在不同的恒定周围压力（σ3）下，施加轴向压力，即主应力差（σ1-σ3），进行剪切直到破坏；然后根据摩尔-库伦理论，求得抗剪强度参数。
适用于测定细粒土及砂类土的总抗剪强度参数及有效抗剪强度参数。
本次试验主题词：周围压力；轴向压力；不固结不排水剪；固结不排水剪；固结排水剪。
二、仪器设备1．三轴压缩议：应变控制式，由周围压力系统、反压力系统、孔隙水压力量测系统和主机组成。
2．附属设备：包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆模。
3．天平：称量200g，感量0.019；称量1000g，感量0.1g。
4．橡皮膜：应具有弹性，厚度应小于橡皮膜直径的1／100，不得有漏气孔。
三、操作步骤试样的制备：（1）将制备成大于试样直径和高度的毛坯，放在切土器内用钢丝锯和修土刀，制备成所要求规格的试样（2）试样饱和一般采用真空抽气饱和法，将切好的试样装入饱和器后，先浸没在带有清水的真空饱和缸内，连续真空抽气2-4小时（粘土），然后停止抽气，静置12小时左右即可。
（3）原状试样制备，应将土切成圆柱形试样，试样两端应平整并垂直于试样轴，当试样侧面或端部有小石子或凹坑时，允许用削下的余土修整，试样切削时应避免扰动，并取余土测定试样的含水量。
（4）扰动试样制备，应根据预定的干密度和含水量，在击实器内分层击实，粉质土宜为3一5层，粘质土宜为5一8层，各层土料数量应相等，各层接触面应刨毛。
（5）对于砂性土应先在压力室底座．全依次放上不透水板，橡皮膜和对开圆膜。
将砂料填入对开圆膜内，分三层按预定干密度击实。
当制备饱和试样时，在对开圆膜内注入纯水至1／3高度，将煮沸的砂料分三层填入，达到预定高度。
放上不透水板、试样帽，扎紧橡皮膜。
对试样内部施加5KPa负压力使试样能站立，折除对开圆膜。
（6）对制备好的试样，应量测其直径和高度。

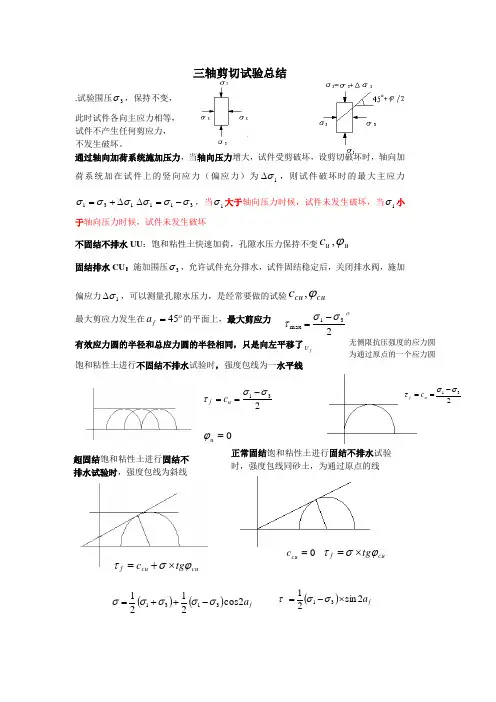

三轴剪切试验总结
tg c ϕστ⨯+=
τ=f 三轴剪切试验总结
.试验围压3σ，保持不变，
此时试件各向主应力相等， 试件不产生任何剪应力，
不发生破坏。
通过轴向加荷系统施加压力，当轴向压力增大，试件受剪破坏，设剪切破坏时，轴向加荷系统加在试件上的竖向应力（偏应力）为1σ∆，则试件破坏时的最大主应力
131σσσ∆+=311σσσ-=∆，当1σ大于轴向压力时候，试件未发生破坏，当1σ小
于轴向压力时候，试件未发生破坏
不固结不排水UU ：饱和粘性土快速加荷，孔隙水压力保持不变u u c ϕ,
固结排水CU ：施加围压3σ，允许试件充分排水，试件固结稳定后，关闭排水阀，施加
排水试验时，强度包线为斜线 时，强度包线同砂土，为通过原点的线
对于砂土，粘聚力为0，三轴剪切的应力圆的强度包线通过原点
3131sin σσσσϕ+-=
，有效内摩擦角u
2sin 3131-+-=σσσσϕι
对于超固结饱和粘土的不固结不排水，当固结不排水的cu cu C ,,3ϕσ已知时，不固结不排水的抗剪强度ο
σσ2
31-=
u
c ，
()cu
cu
u cu c ϕϕϕσσsin 1cos 2sin 131-⨯++⨯=
当固结不排水的cu ϕσσ,,31已知时，()()
cu
cu cu cu c ϕϕσϕσcos 2sin 1sin 131⨯+⨯--⨯=
正常固结饱和粘土三种试验强度包线比较 超固结饱和粘土强度包线比较
=。
土的三轴剪切试验
活塞与试样帽接触，调量力环表和变形量表的指针
【五】试样剪切：
⑴ 剪切应变速率为每分钟0.1~0.05％（一般粘性土）。 ⑵ 开动马达，按上离合器，进行剪切。同时打开孔压阀不断转动调压筒手轮，保持零位指示器中水银面为
【三】试样安装
⑴ 打开孔隙压力阀，使仪器底座充水，将煮沸过的透水石滑入仪器底座上，放上一张滤纸，关闭孔 隙压力阀。
⑵ 活动三瓣膜后将试样取出，上面放好滤纸和透水石，放到仪器底座上。 ⑶ 把乳胶膜放在承膜筒内，二头翻在承膜筒上通过吸吸气孔加真空负压。使乳胶膜紧贴在承膜筒内壁
上，然后套入试样外面。放气，翻下乳胶膜二头取下承膜筒。
。 测量孔隙压力
实验内容
用三轴剪切仪测定土样在100kPa、200kPa、300kPa的周围压力作用下，进行固结不排水剪切试验， 同时对试验过程进行记录。
实验器材（仪器设备、元器件、材 料等）
应变控制式三轴剪切仪：如图示，有压力 室、轴向加压设备、施加周围压力系统、 体积变化和孔隙压力量测系统等。
⑵ 慢慢打开孔压阀，量测孔隙压力， 计算孔压系数。 ⑶ 慢慢打开排水阀，使试样中的水通 过顶帽流入量水管（试样开始固结），
⑷ 不断观察量水管读数，同时注意保持量水管水 面应置于试样中心高度处。
⑸ 当量水管水面差不多上稳定后，孔压差不多上 消散为零（小于 5 KPa。），即固结完毕（因全部 孔压消散为0时间较长，因学时关系我们就不等 了）。
原平衡位置，当试样每产生垂直应变0.5mm时，测记重力环表及孔压表读数。 ⑶ 当出现峰值后，再继续剪3~5％垂直应变。若量力环表无明显减少，表明不出现峰值则垂直应变进行到
土力学三轴试验
土力学三轴试验土力学三轴试验三轴试验中土的剪切性状分析摘要：按剪切前的固结状态和剪切时的排水条件分为三种：不固结不排水剪，固结不排水剪，固结排水抗剪。
文中将讨论正常固结饱和黏性土在剪切时将具有不同的强度特性。
关键词：不固结不排水抗剪强度，固结不排水抗剪强度，固结排水抗剪强度作者简介：Triaxial shear Characters of Middle-earthLI Jia-chun（shanghai University，department of civil engineering，08124240）Abstract: Consolidation by the state before shear and shear when the drainage is divided into three types: non-consolidated undrained shear, consolidation undrained shear, consolidated drained shear. This article will discuss the normally consolidated saturated clay in the shear strength will have different characteristics.Key words: non-consolidated undrained shear, consolidation undrained shear, consolidated drained shear.0 引言广义黏性土包括粉土，黏性土。
黏性土的抗剪强度远比无粘性土复杂。
要准确掌握原状土的强度特性，也就非常困难。
对土的强度研究，大多数用均匀的重塑土。
原状土和重塑土之间在结构上和应力历史存在重大差异，且原状土的取样扰动对其实际强度也有较大影响。
按剪切前的固结状态和剪切时的排水条件分为三种：不固结不排水剪，固结不排水剪，固结排水抗剪。
【大学实验】土的三轴剪切试验PPT
• 1．选取一定数量的代表性土样，（对直径 3.91厘米试样约取二公厅），经风干碾碎过 筛，测出风干含水量，按要求含水量算出 所需加水量。
ppt课件
9
• 2．将需加的水量喷洒到土料上，稍
静置后装入塑料袋，然后置于密闭容 器内、至少20小时，使含水量均匀。 取出土料复测其含水量，若所测含水 量与要求含水量差值在1％以内，则可 以进行击实土样，否则需调整含水量 至符合要求为止。
ppt课件
12
• 三、试样安装
• ⑴ 打开孔隙压力阀，使仪器底座充水， 将煮沸过的透水石滑入仪器底座上，放上 一张滤纸，关闭孔隙压力阀。
• ⑵ 活动三瓣膜后将试样取出，上面放好滤 纸和透水石，放到仪器底座上。
• ⑶ 把乳胶膜放在承膜筒内，二头翻在承膜 筒上通过吸吸气孔加真空负压。使乳胶膜 紧贴在承膜筒内壁上，然后套入试样外面。 放气，翻下乳胶膜二头取下承膜筒。
ppt课件
13
• ⑷ 把试样下端的乳胶膜与仪器底座用乳胶 带扎紧。然后放上对开膜（保护试样）和 上帽，同样将上帽和乳胶膜扎紧。取走对 开膜。
• ⑸ 装上压力室（注意不要碰试样），并从 注水孔向压力室注满水扭好注水孔的封闭 螺丝。
• ⑹ 关闭排水阀，记下排水量管及孔压表读 数。
ppt课件
14
四、试样排水固结：
⑴ 施加σ3固结周压力（ 100、200、 300KPa），并读排水量管读数，（注
意管中不得有气泡）。
⑵ 慢慢打开孔压阀，量测孔隙压力，
计算孔压系数。
⑶ 慢慢打开排水阀，使试样中的水通
过顶帽流入量水管（试样开始固结），
使孔隙压力慢慢消pp散t课件。
15
⑷ 不断观察量水管读数，同时注意保持量水管水 面应置于试样中心高度处。
土工实验指导书及实验报告： 三轴剪切试验
1、不固结不排水试验：试件在周围压力和轴向压力下直至破坏的全过程中均不允许排水，土样从开始加载至试样剪坏，土中的含水率始终保持不变，可测得总抗剪强度指标 和 ；
2、固结不排水试验：试样先在周围压力下让土体排水固结，待固结稳定后，再在不排水条件下施加轴向压力直至破坏，可同时测定总抗剪强度指标 和 或有效抗剪强度指标 和 及孔隙水压力系数；
2、原状试样
将原状土制备成略大于试样直径和高度的毛坯，置于切土器内用钢丝锯或切土刀边削边旋转，直到满足试件的直径为止，然后按要求的高度切除两端多余土样。 Nhomakorabea3、试样饱和
（1）真空抽气饱和法 将制备好的土样装入饱和器内置于真空饱和缸，为提高真空度可在盖缝中涂上一层凡士林以防漏气。将真空抽气机与真空饱和缸接通，开动抽气机，当真空压力达到一个大气压力，微微开启管夹，使清水徐徐注入真空饱和缸的试样中，待水面超过土样饱和器后，使真空表压力保持一个大气压力不变，即可停止抽气。然后静置一段时间，粉性土大约10小时左右，使试样充分吸水饱和。另一种所抽气饱和办法，是将试样装入饮和器后，先浸没在带有清水注入的真空饱和缸内，连续真空抽气2～4小时（粘土），然后停止抽气，静置小时左右即可。
（2）空气压缩机的稳定控制器（又称压力控制器）；
（3）调压阀的灵敏度及稳定性；
（4）监视压力精密压力表的精度和误差；
（5）稳压系统有否漏气现象；
（6）管路系统的周围压力、孔隙水压力、反压力和体积变化装置以及试样上下端通道节头处是否存在漏气或阻塞现象；
（7）孔压及体变的管道系统内是否存在封闭气泡，若有封闭气泡可用无气水进行循环排水；
一、目的
土工试验-三轴剪切试验指导书
三轴剪切试验第一节 概述三轴剪切试验被认为是测定土的抗剪强度的一种较完善的方法。
与直剪试验相比，三轴剪节试验有以下优点：1、能控制试验过程中试样的排水条件；2、能量测试样固结和排水过程中的孔隙水应力；3、试样内应力分布均匀。
三轴剪切试验能得到不同条件下土的抗剪强度指标和变形参数。
根据试验过程中排水条件的不同，将三轴试验分为不固结不排水剪（UU ）、固结不排水剪（CU ）和固结排水剪（CD ）等三种类型。
第二节 试验原理和计算公式三轴剪切试试样为圆柱状如图11-1。
试验过程中测量以下参数：1、周围压力，2、竖向应力增量q,3、竖向变形量或竖向应变ε1，4、试样底部的孔隙水应力u,5、试样顶部接排水管量测试样排水量，6、反压力。
不同类型的三轴剪切试验加载过程如下：一、不固结不排水剪（UU ）一组试验通常需四个试样，试验加载顺序如下：1、在每个试样的周围施加相同的初始固结应力，待其固结完成后，量测试样轴向变形量和体积变化；2、对各个试样分别施加不同的围压增量作用，在作用期间不允许试样固结排水，量测由产生的孔隙应力u=1u ∆；3、施加竖向偏应q(q 自零开始增加，至试样破坏时达到最大值qmax)。
施加q 的过程中也不允许试样排水。
在加q 的过程中，量测q 的数值、由q 产生的轴向应变和孔隙水应力u=21u u ∆+∆（2u ∆为由q 产生的孔隙水应力）。
值得注意的是，《土工试验方法标准》（GB/T50123-1999）及其它土工试验标准中规定，对于原状土UU 试验步骤为：施加围压在不排水条件下，量测由产生的孔隙水应力u ，即试样的303σσσ∆+=一次施加，且在作用下不排水，然后施加竖向偏应力q 至试样破坏为止，在加q 的过程中量测q 、轴向应变和孔隙水应力u 。
UU 试验在剪切过程中试样的应力状态为：总应力303301σσσσσσ∆+=+∆+=q （11-1）有效压力：31333/u u u ∆-∆-=-=σσσ （11-2）由UU 试验量测得到孔隙应力系数：⎥⎦⎤⎢⎣⎡∆∆-+==∆-=∆=∆∆=---131231)1(σσσA A B B B A A q u u q u A u B （11-3）上列各式中：;,,,;.,;,,,2132133131u u u q u u q u ∆+∆=∆----∆∆+∆----∆∆---剪量过程中孔隙水应力产生的孔隙水应力增量分别为主应力增量分别为大主应力增量小小主应力和孔隙水应力分别为大主应力σσσσσσA ，.,,数分别为四个孔隙应力系-----B B A二、固结不排水剪（CU ）先给四个试样施加不同的围压，让试样在作用下固结排水（该步骤为将施加初始固结应力和围压增量两步合并），在作用下试样固结完成后，施加轴向偏听偏应力q。
土力学三轴压缩实验数据
121.4
171.6
8.0
88.7
126.3
176.2
9.0
92.8
130.2
182.3
9.5
93.5
132.6
184.4
10.0
94.6
134.8
186.5
10.5
95.2
136.2
188
11.0
96.5
138
189.3
11.5
97.2
139.7
190.5
12.0
97.9
140.4
191.4
12.5
98.1
140.9
191.9
13.0
98.1
141.2
192.6
13.5
97.9
141.6
193.1
14.0
97.2
141.8
193.2
14.5
97
141.8
193.2
15.0
96.5
141.9
191.7
15.5
96
141.9
191.1
16.0
95.7
140.5
190.4
16.5
94.3
140.1
一、试样状态记录表
序号
试样面积
（cm2）
试样高度
（cm）
试样质量
（g）
试样密度
（g/cm3）
含水率
（％）
干密度
（g/cm3）
1
12
8.00
186
25.1
2
12
8.00
186.5
25.1
3
12
8.00
