多功能万年历毕业设计

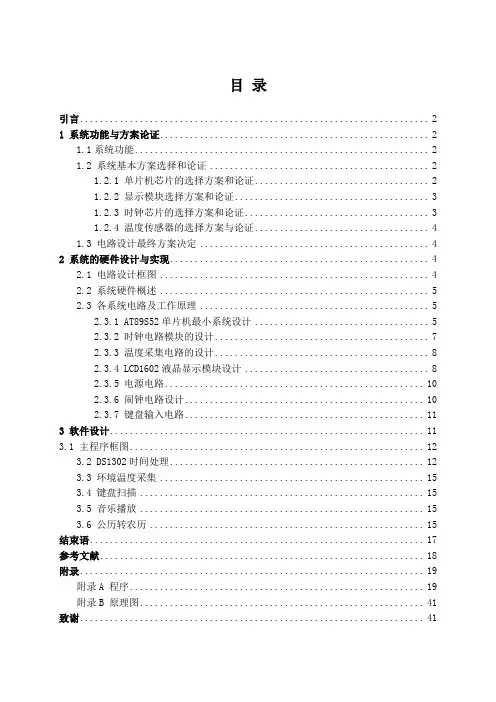

引言 (1)

1 系统功能与方案论证 (1)

1.1系统功能 (1)

1.2 系统基本方案选择和论证 (1)

1.2.1 单片机芯片的选择方案和论证 (2)

1.2.2 显示模块选择方案和论证 (2)

1.2.3 时钟芯片的选择方案和论证 (2)

1.2.4 温度传感器的选择方案与论证 (3)

1.3 电路设计最终方案决定 (3)

2 系统的硬件设计与实现 (3)

2.1 电路设计框图 (3)

2.2 系统硬件概述 (4)

2.3 各系统电路及工作原理 (4)

2.3.1 AT89S52单片机最小系统设计 (4)

2.3.2 时钟电路模块的设计 (6)

2.3.3 温度采集电路的设计 (7)

2.3.4 LCD1602液晶显示模块设计 (7)

2.3.5 电源电路 (9)

2.3.6 闹钟电路设计 (10)

2.3.7 键盘输入电路 (10)

3 软件设计 (11)

3.1 主程序框图 (12)

3.2 DS1302时间处理 (12)

3.3 环境温度采集 (15)

3.4 键盘扫描 (15)

3.5 音乐播放 (15)

3.6 公历转农历 (15)

结束语 (17)

参考文献 (18)

附录 (19)

附录A 程序 (19)

附录B 原理图 (41)

致谢..................................................... 错误！未定义书签。

多功能万年历毕业设计

引言

电子万年历是实现对年、月、日、时、分、秒数字显示的计时装置，广泛用于个人、家庭、车站、码头、办公室、银行大厅等场所，成为人们日常生活中的必需品。数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度远远超过老式钟表。钟表的数字化给人们生产生活带来了极大的方便，在此基础上完成的电子万年历精度高，功能易于扩展，可扩展成为诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动启闭路灯等电路。因此，研究电子万年历及扩大其应用有着非常现实的意义。

1 系统功能与方案论证

1.1系统功能

·LCD显示年、月、日、时、分、秒、星期、温度、农历等信息

·手动调整年、月、日、时、分、星期、温度上限、闹铃时间

·温度报警

·闹铃播放音乐

·日历时间掉电保护

·公历与农历自动关联

·闹铃可选择关闭、每天循环或只响应一次三种模式

·可选用USB、直流12V或5V电源或交流9V电源对电路进行供电

1.2 系统基本方案选择和论证

由于现在市面上的电子万年历的种类比较多，因此到底选择什么样的方案在设计中是至关重要的。正确地选择方案就可以使产品更加人性化，并且可以减小开发的难度，缩短开发的周期，降低产品的成本等等，因此就会被人们普遍接受，并且能够更快地将产品推向市场实现其自身的价值。

1.2.1 单片机芯片的选择方案和论证

方案一：

采用89C51芯片作为硬件核心，采用Flash ROM，内部具有4KB ROM 存储空间，能于3V的超低压工作，而且与MCS-51系列单片机完全兼容，但是运用于电路设计中时由于不具备ISP在线编程技术，在烧写程序时需要专门的下载器。

方案二：

采用AT89S52，片内ROM全都采用Flash ROM；能以3V的超底压工作；同时也与MCS-51系列单片机完全该芯片内部存储器为8KB ROM 存储空间，同样具有89C51的功能，且具有在线编程可擦除技术，当在对电路进行调试时，由于程序的错误修改或对程序的新增功能时，烧写程序方面，再加上本系统程序较大，需要较大的存储空间，因此选择采用AT89S52作为主控制系统。

1.2.2 显示模块选择方案和论证

方案一：

采用LED数码管动态扫描，LED数码管价格适中，对于显示数字最合适，而且采用动态扫描法与单片机连接时，占用的单片机口线少。但所需数码管太多，布线和焊接困难极易出错，因此不采用LED数码管作为显示。

方案二：

采用点阵式数码管显示，点阵式数码管是由八行八列的发光二极管组成，对于显示文字比较适合，如采用在显示数字显得太浪费，且价格也相对较高，所以也不用此种作为显示。

方案三：

采用LCD液晶显示屏，液晶显示屏的显示功能强大，可显示大量字符，显示多样，清晰可见，但是价格贵，需要的接口线多，本设计所需显示的内容较多。所以在此设计中采用LCD1602液晶显示屏。

1.2.3 时钟芯片的选择方案和论证

方案一：

直接采用单片机定时计数器提供秒信号，使用程序实现年、月、日、星期、时、分、秒计数。采用此种方案虽然减少芯片的使用，节约成本，但是，实现的时间误差较大，所以不采用此方案。

方案二：

采用DS1302时钟芯片实现时钟，DS1302芯片是一种高性能的时钟芯片，可自动对

秒、分、时、日、周、月、年以及闰年补偿的年进行计数，而且精度高，31×8位的RAM 做为数据暂存区，工作电压2.5V ～5.5V 范围内，2.5V 时耗电小于300nA 。 1.2.4 温度传感器的选择方案与论证方案一：

使用热敏电阻作为传感器，用热敏电阻与一个相应阻值电阻相串联分压，利用热敏电阻阻值随温度变化而变化的特性，采集这两个电阻变化的分压值，并进行A/D 转换。此设计方案需用A/D 转换电路，增加硬件成本而且热敏电阻的感温特性曲线并不是严格线性的，会产生较大的测量误差。方案二：

采用数字式温度传感器DS18B20，此类传感器为数字式传感器而且仅需要一条数据线进行数据传输，易于与单片机连接，可以去除A/D 模块，降低硬件成本，简化系统电路。另外，数字式温度传感器还具有测量精度高、测量范围广等优点。

1.3 电路设计最终方案决定

综上各方案所述，对此次作品的方案选定：采用AT89S52作为主控制系统；DS1302实现时钟；数字式温度传感器；LCD1602字符液晶显示屏作为显示。

2 系统的硬件设计与实现

2.1 电路设计框图

单片机控制电路

键盘输入

DS1302时钟电路 DS18B20 温

度采集电路

1602显示电路

闹钟电路电源电路

图1 系统框图

2.2 系统硬件概述

本设计以AT89S52单片机为核心，构成单片机控制电路，结合DS1302时钟芯片显示公历的年、月、日、星期、时、分、秒和农历的月、日，同时完成对它们的自动调整和掉电保护，全部信息用液晶显示器显示出来。键盘输入由四个按键来实现，用这四个按键可以对日期、时间、星期、温度报警上限进行调整，并可以对闹铃的开关和闹铃的时间进行设置。闹铃功能通过蜂鸣器来实现。温度的采集通过DS18B20来实现。电源电路可选用直流12V或5V电源9V交流电源输入，再经过稳压集成块输出+5V电压，可稳定工作。系统框图如图1所示，其软硬件设计简单，时间记录准确，可广泛应用于长时间连续显示的系统中。

2.3 各系统电路及工作原理

本设计分为单片机控制电路、DS1302时钟电路、DS18B20温度采集电路、1602显示电路、键盘输入电路、闹铃电路、电源电路几个模块。充分利用硬件电路的可靠性、稳定性和芯片的方便性，使整体电路简单可行。

2.3.1 AT89S52单片机最小系统设计

AT89S52是一种低功耗,高性能CMOS 8位单片机,片内含8k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及80C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元。

（1）AT89S52的引脚及功能

AT89S52单片机的引脚说明如图2所示。

P1.0/T21P1.1/T2EX 2P1.23P1.34P1.45P1.56P1.67P1.7

8RST/VPD 9RXD/P3.010TXD/P3.111INT0/P3.212INT1/P3.313T0/P3.414T1/P3.515WR/P3.616RD/P3.717XTAL218XTAL119GND 20

P2.0

P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN 29ALE/PROG

30EA/Vp p 31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC 40

图2 AT89S52的引脚

P0口为一个8位漏级开路双向I/O 口，每脚可吸收8TTL 门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH 编程时，P0 口作为原码输入口，当FIASH 进行校验时，P0输出原码，此时P0外部必须被拉高，即是要接上拉电阻。

P1、P2、P3口都是内部提供上拉电阻的8位双向I/O 口，能接收输出4TTL 门电流。当各自管脚写入1后，内部上拉为高，都可用作输入。在FLASH 编程和校验时，P1口作为第八位地址接收；P2口接收高八位地址信号和控制信号。P3口可作为AT89S52的一些特殊功能口。

RST 是复位信号引脚。

/EA/VPP 是程序存储器的读选通信号端。当/EA 保持低电平时，对ROM 的读操作限定在外部程序存储器；当/EA 端保持高电平时，对ROM 的读操作从内部程序存储器开始。

XTAL1(19脚)是反向振荡放大器的输入及内部时钟工作电路的输入端。 XTAL2(18脚)是来自反向振荡器的输出端[1]。（2）AT89S52单片机最小系统

单片机的最小系统如图3所示，电路中轻触按键、C3和R9组成单片机的复位电路，连接到单片机的第9脚，它是施密特触发输入，当振荡器起振后，单片机上电瞬间，RC 电路充电，RST 引脚端出现正脉冲， RST 高电平单片机保持复位状态。此时，ALE 、/PSEN 、P0、P1、P2、P3口都输出高电平，RST 变成低电平后，进入工作状态。当需要手动复位时，按下轻触按键，RST 为高电平，单片机进入复位状态，松开按键后，进入工作状态。18、19脚之间接一个石英晶体及两个电容，构成稳定的自激振荡器，振荡信号是单片机工作的基本节拍。

P 1.0/T 21P 1.1/T 2E X 2P 1.23P 1.34P 1.45P 1.56P 1.67P 1.78R S T /V P D 9R X D /P 3.010TXD/P3.111INT 0/P3.212INT 1/P3.313T0/P3.414T1/P3.515WR/P3.616RD/P3.717XT AL 218XT AL 119GND 20

P2.0

P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN 29AL E/PROG 30EA/Vp p 31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC 40

AT 89S52

12MHz

22u F

R910K R S T

20u F C3

K1K2K3K4

P2_0

P2_1P2_2P2_3P2_4P2_5P2_6P2_7P1_0P1_1P1_2P1_3P1_4P1_5P1_6P1_75V

图3 单片机最小系统

2.3.2 时钟电路模块的设计（1）DS1302芯片介绍

日历时钟芯片DS1302是一种串行接口的实时时钟，芯片内部具有可编程日历时钟和31个字节的静态RAM ，日历时钟可自动进行闰年补偿，计时准确，接口简单，使用方便，工作电压范围宽（2.5～5.5V ），功耗低，芯片自身还有对备份电池进行涓流充电的功能。 DS1302采用8脚DIP 封装，其引脚排列如图4所示

VCC11

X12X23GND 4

RST

I/O 6SCLK 7VCC28

图4 DS1302引脚图

VCC1和VCC2分别是主电源和后备电源引脚，DS1302由VCC1或VCC2中较大者供电。 X1，X2为振荡源引脚，需外接32.768KHZ 晶振。（2）DS1302 的应用

DS1302与单片机之间采用3线串行通信方式。串行时钟信号SCLK 接到单片机的P1.0引脚；数据输入/输出信号I/O 接到单片机的P1.1引脚；复位/或通信允许信号RST 接到单片机的P1.2引脚，RST=1允许通信，RST=0禁止通信。单片机AT89S52作为主机通过控制SCLK 、I/O 和RST 信号实现两芯片间的数据传送。

DS1302时钟电路如图5所示。

VCC11X12X23GND

RST

I/O 6SCLK 7VCC28d s1302

32.768K H z

B A T T E R Y

R1110K

R1210K R1310K P1_0P1_1P1_2

图5 DS1302时钟电路

2.3.3 温度采集电路的设计

温度传感器DS18B20，是一种数字式的温度传感器，具有测量精度高，电路连接简单等特点，此类传感器仅需要一条数据线进行数据传输。

温度采集模块如图6所示。

GND 1

DQ 2VCC 330.0

DS18B20

R10

10K

P1_3

图6温度采集模块

2.3.4 LCD1602液晶显示模块设计（1）1602字符型LCD 简介

LCD 液晶显示器是一种被动式的显示器，本身并不发光，而是利用液晶在电压作用下，能改变光线通过方向的特性而达到显示白底黑字或黑字白底的目的。本设计采用16列×2行的字符型LCD1602带背光的液晶显示器。

LCD1602主要技术参数： ·显示容量：16×2个字符

·工作电压：４.5～5.5V ·工作电流：2.0mA （5.0V ）它的引脚图如图8所示：

V S S 1V C C

2V 03R S 4R /W

5E 6D B 07D B 18D B 29D B 310

D B 411D B 512D B 613D B 714B L A 15B L B

图8 1602引脚图

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”。

第4脚：RS 为寄存器选择，高电平时选择数据寄存器，低电平时选择指令寄存器。第5脚：R/W 为读写信号线，高电平是进行读操作，低电平时进行写操作。当RS 和RW 同为低电平时可以写入指令或显示地址，当RS 为低电平且RW 为高电平是可以读忙信号，当RS 为高RW 为低电平时可以写入数据。

第6脚：E 端为使能端，当E 端由高电平跳变为低电平时，液晶执行指令。第15、16两脚为背光电源。（2）指令说明初始化设置

1）显示模式设置

表1 显示模式指令表

2)显示开关及光标设置

表2 显示开关及光标指令表

指令码功能

设置16×2显示，5×7点阵，8位数据接口

指令码功能

00001D C B

D=1 开显示；D=0关显示

C=1 显示光标；C=0不显示光标

（3）LCD1602的应用电路

P1.0/T21P1.1/T2EX 2P1.23P1.34P1.45P1.56P1.67P1.7

8RST/VPD 9RXD/P3.010TXD/P3.111INT 0/P3.212INT 1/P3.313T0/P3.414T1/P3.515WR/P3.616RD/P3.717XT AL 218XT AL 119GND

P2.0

P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN 29AL E/PROG

30EA/Vp p 31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC 40AT89S52

Y212MHz

22u F

10K

R S T

10u F C4

K1K2R110K R210K R310K R410K R510K R610K R710K R810K

P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7

P0.0

P0.1

P0.2P0.3P0.4P0.5

P0.6P0.75V

R1010k

P 0.0P 0.1P 0.2P 0.3P 0.4P 0.5P 0.6P 0.7

P1_0P1_1P1_2P1_3P1_4P1_5P1_6P1_75V

V S S 1V C C

2V 03R S 4R /W

5E 6D B 07D B 18D B 29D B 310

D B 411D B 512D B 613D B 714B L A 15B L B

LCD 1602

P 1_0P 1_1P 1_2P2.0

P2.1P2.2P3.2K3

图9 LCD1602显示模块

2.3.5 电源电路

为了方便使用，本系统设计了双电源，既可选择交流9V 供电，也可选用直流12V 或5V 供电。本系统还设置了USB 接口，可方便使用MP3或手机充电器对电路进行供电。电源模块如图10所示。

采用直流或交流电源供电时，电路经过二极管IN4007半波整流和电容C3滤波后送入三端稳压管7805产生+5V 的电压再经滤波后为电路进行供电。采用直流+5V 稳压电源时，须接上跳帽，这时三端稳压管7805不工作。

VCC 1GND 2GND

jiekou 1

IN4007

C310uF

C40.1uF

Vin 1

Vout

G N D

U47805

2200uF

SWITCH U4

GND

VCC

123USB 5V

R151K

LED

12J

图10 电源模块

2.3.6 闹钟电路设计

本设计的闹钟电路直接采用PNP 型三极管驱动蜂鸣器发声，当单片机的P1.7引脚送出低电平时，PNP 型三极管饱和导通，蜂鸣器发声，为高电平时不发声，因此通过单片机产生不同频率的脉冲从P1.7引脚送出，蜂鸣器就会发出各种音调的声音。闹钟电路如图11所示。

9012

R141K

P1.7

SPEAKER

图11 闹钟电路

2.3.7 键盘输入电路

本系统设置了四个功能按键：K1、K2、K3、K4，如图12所示。

·K1的功能：按一下进入阴历显示界面，按两下进入模式选择界面，按三下，退出模式选择界面，回到主页面。在闹铃响的时候，按一下可停止闹铃。

·K2的功能：对时间、日历、闹铃时间、闹铃开关、温度报警等内容进行选择。 ·K3的功能：对相应的内容进行加一操作。 ·K4的功能：对相应的内容进行减一操作。

P 1.0/T 21P 1.1/T 2E X 2P 1.23P 1.34P 1.45P 1.56P 1.67P 1.78R S T /V P D 9R X D /P 3.010TXD/P3.111INT0/P3.212INT1/P3.313T0/P3.414T1/P3.515WR/P3.616RD/P3.717XTAL218XTAL119GND 20

P2.0

P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN 29ALE/PROG 30EA/Vpp 31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC 40

AT89S52

图12 键盘输入电路

3 软件设计

为了方便编写、调试和增加可读性，本设计的软件部分采用C 语言进行编写。本系统主要程序模块包括AT89S52主控程序、DS1302时间处理、环境温度采集、LCD1602显示、键盘扫描、音乐播放、公历转农历等几部分。
