球阀的选用原则
球阀
球阀具有如下的一些优点： 1、流体阻力小，球阀是所有阀类中流体阻力最小的一种， 即使是缩径球阀，其流体阻力也相当小。 2、开关迅速、方便，只要阀杆转动90°，球阀就完成了 全开或全关动作，很容易实现快速启闭。 3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等 弹性材料制造，易于保证密封，而且球阀的密封力随着介 质压力的增加而增大。 4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此 阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随 着介质压力的增加而增大。 5、球阀的启闭只做90°转动，故容易实现自动化控制和 远距离控制，球阀可配置气动装置、电动装置、液动装置、 气液联动装置或电液联动装置。 6、球阀通道平整光滑，不易沉积介质，可以进行管线通 球。
球阀有哪些的适用场合？ 由于球阀通常用橡胶、尼龙和聚四氟乙烯 作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限 制。球阀的截止作用是靠金属球体在介质的作用下，于塑料阀座之 间相互压紧来完成的（浮动球球阀）。阀座密封圈在一定的接触压 力作用下，局部地区发生弹塑变形。这一变形可以补偿球体的制造 精度和表面粗糙度，保证球阀的密封性能。 又由于球阀的阀座密封 圈通常采用塑料制成，故在选择球阀的结构和性能上，要考虑球阀 的耐火和防火，特别是在石油、化工、冶金等部门，在易燃、易爆 介质的设备和管路系统中使用球阀，更应注意耐火和防火。 通常， 在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅 速（1/4转启闭）、高压截止（压差大）、低噪声、有气穴和气化现 象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中，推 荐使用球阀。 球阀也适用于轻型结构、低压截止（压差小）、腐蚀 性介质的管路系统中。 在低温（深冷）装置和管路系统中也可选用 球阀。 在冶金行业的氧气管路系统中，需使用经过严格脱脂处理的 球阀。 在输油管线和输气管线中的主管线需埋设在地下时，需使用 全通径焊接式球阀。 在要求具有调节性能时，需选用带V形开口的 专用结构的球阀。在石油、石油化工、化工、电力、城市建设中， 工作温度在200度以上的管路系统可选用金属对金属密封的球阀。
阀门的选用
阀门的选用一、阀门选用原则1）供水管管径小于等于DN50时，宜采用截止阀，管径大于DN50时采用闸阀、蝶阀。
2）管道系统需调节流量、水压时宜采用调节阀、截止阀。
3）水泵吸吸入管宜采用闸阀或蝶阀，以减少管道阻力。
5）经常启闭的管段上，宜采用截止阀。
6）安装空间小的部位宜采用蝶阀、球阀。
二、阀门特点1、闸阀闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。
闸阀不能用作调节流量阀门。
2、蝶阀蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
3、球阀球阀是利用球体绕阀杆的轴线旋转90°实现开启和关闭的阀门。
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
4、截止阀截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于截止阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，适合于对流量的调节和切断。
给水、供暖支管上一般采用截止阀。
5、减压阀减压阀是通过调节功能，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。
依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
6、止回阀止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。
止回阀属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。
止回阀阀瓣运动方式分为升降式和旋启式。
升降式止回阀与截止阀结构类似，仅缺少带动阀瓣的阀杆；介质从进口端(下侧）流入，从出口端（上侧）流出；当进口压力大于阀瓣重量及其流动阻力之和时，阀门被开启；反之，介质倒流时阀门则关闭。
旋启式止回阀有一个斜置并能绕轴旋转的阀瓣，工作原理与升降式止回阀相似。
工业阀门选用指南
工业阀门选用指南工业阀门是工业生产过程中不可缺少的一部分，它们的作用是控制流体的流量、压力和流向。
正确选用合适的阀门可以提高工业生产效率，降低生产成本，保证生产安全。
本指南将介绍工业阀门的类型、选用原则、注意事项等内容，帮助读者更好地选择适合自己使用的阀门。
一、工业阀门的类型1.截止阀：截止阀是一种常用的阀门，用于控制流体的流量和压力，常用于液体和气体的管道中。
2.球阀：球阀是一种旋转式阀门，广泛用于气体和液体的管道中，可以快速开关，具有较好的密封性能。
3.蝶阀：蝶阀是一种旋转式阀门，结构简单、体积小，适用于大流量介质的管道中。
4.闸阀：闸阀主要用于管道中对介质的切断和调节，阀门的结构比较简单，密封性能好。
5.止回阀：止回阀用于防止介质倒流，结构简单、使用方便，广泛应用于水处理、制药等领域。
二、工业阀门的选用原则1.根据介质的性质进行选择，如介质的压力、温度、流量、粘度、腐蚀性等因素。
2.根据阀门的使用场合进行选择，如需要常开、常闭还是需要频繁开关；使用环境是室内还是室外等。
3.根据管道的尺寸进行选择，如管道的直径、壁厚等。
4.根据阀门的结构和材料进行选择，如阀门的密封性能、耐腐蚀性能、耐磨性能等。
5.根据使用寿命和维护成本进行选择，如阀门的寿命、维护难易程度等。
三、工业阀门的注意事项1.使用前应进行检查，确保阀门的密封性能和操作性能良好。
2.在使用过程中应注意阀门的开关状态，避免造成管道泄漏或其他事故。
3.定期进行维护保养，如清洗、润滑、更换密封件等，确保阀门的正常运行和使用寿命。
4.选择正规厂家生产的阀门，确保产品质量和售后服务。
总之，正确选用工业阀门对于工业生产过程的安全和效率至关重要，希望本指南能够帮助读者更好地选择适合自己使用的阀门。

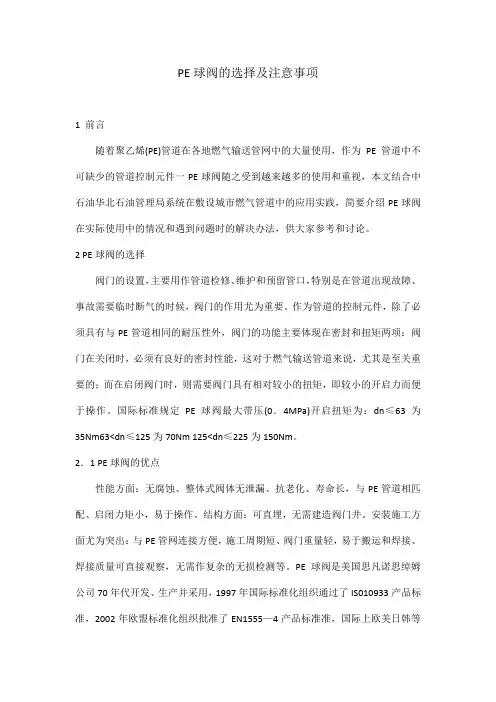

PE球阀的选择及注意事项.doc
PE球阀的选择及注意事项1 前言随着聚乙烯(PE)管道在各地燃气输送管网中的大量使用，作为PE管道中不可缺少的管道控制元件一PE球阀随之受到越来越多的使用和重视，本文结合中石油华北石油管理局系统在敷设城市燃气管道中的应用实践，简要介绍PE球阀在实际使用中的情况和遇到问题时的解决办法，供大家参考和讨论。
2 PE球阀的选择阀门的设置，主要用作管道检修、维护和预留管口，特别是在管道出现故障、事故需要临时断气的时候，阀门的作用尤为重要。
作为管道的控制元件，除了必须具有与PE管道相同的耐压性外，阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能，这对于燃气输送管道来说，尤其是至关重要的；而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。
国际标准规定PE球阀最大带压(0．4MPa)开启扭矩为：dn≤63为35Nm63<dn ≤125为70Nm 125<dn≤225为150Nm。
2．1 PE球阀的优点性能方面：无腐蚀、整体式阀体无泄漏、抗老化、寿命长，与PE管道相匹配、启闭力矩小，易于操作。
结构方面：可直埋，无需建造阀门井。
安装施工方面尤为突出：与PE管网连接方便，施工周期短、阀门重量轻，易于搬运和焊接、焊接质量可直接观察，无需作复杂的无损检测等。
PE球阀是美国思凡诺思绰姆公司70年代开发、生产并采用，1997年国际标准化组织通过了IS010933产品标准，2002年欧盟标准化组织批准了EN1555—4产品标准准，国际上欧美日韩等发达国家已普遍使用，说明PE球阀已是技术成熟的产品。
我国目前也已有北京、上海、天津、成都、兰州、乌鲁木齐等两百余个城市广泛使用。
2．2 关于产品标准目前我国暂沿用国际标准IS010933和欧洲标准EN1555—4，我国国家标准正在制定中。
产品标准是识别产品是否合格的唯一依据，作为聚乙烯(PE)燃气管道系统标准中的第3部分一GB15558—3-200X PE球阀部分，制定原则基本是依照国际标准IS010933和欧洲标准ENl555—4为基础，作一些符合中国实际情况的修改而成，其核心部分仍然是严格的检测。

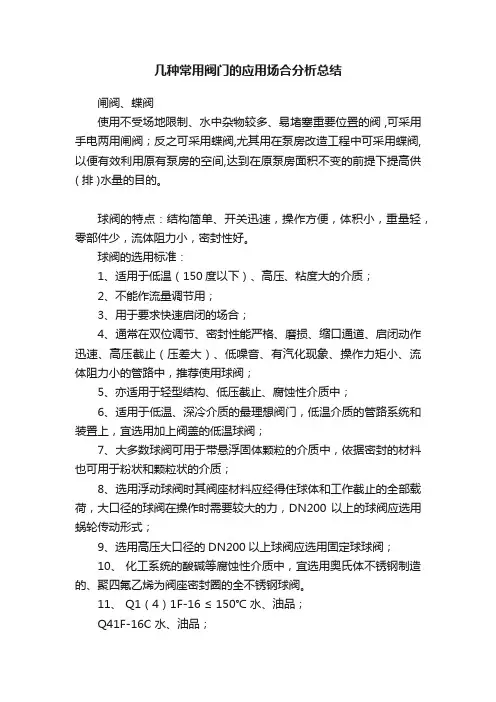

几种常用阀门的应用场合分析总结
几种常用阀门的应用场合分析总结闸阀、蝶阀使用不受场地限制、水中杂物较多、易堵塞重要位置的阀 ,可采用手电两用闸阀；反之可采用蝶阀,尤其用在泵房改造工程中可采用蝶阀,以便有效利用原有泵房的空间,达到在原泵房面积不变的前提下提高供( 排 )水量的目的。
球阀的特点：结构简单、开关迅速，操作方便，体积小，重量轻，零部件少，流体阻力小，密封性好。
球阀的选用标准：1、适用于低温（150度以下）、高压、粘度大的介质；2、不能作流量调节用；3、用于要求快速启闭的场合；4、通常在双位调节、密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有汽化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀；5、亦适用于轻型结构、低压截止、腐蚀性介质中；6、适用于低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；7、大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料也可用于粉状和颗粒状的介质；8、选用浮动球阀时其阀座材料应经得住球体和工作截止的全部载荷，大口径的球阀在操作时需要较大的力，DN200以上的球阀应选用蜗轮传动形式；9、选用高压大口径的DN200以上球阀应选用固定球球阀；10、化工系统的酸碱等腐蚀性介质中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。
11、 Q1（4）1F-16 ≤150℃水、油品；Q41F-16C 水、油品；Q41F-16P 硝酸、常温柠檬酸溶液、赖氨酸、有机酸Q41F-16R 醋酸、50℃以上柠檬酸溶液12、一般选型顺序：QQ11F-16-----Q41F-16------Q41F-16PC-----Q41F-16P------Q41F-16R------Q41F-16C（P、R）止回阀的选用常识止回阀的特点：按结构形式分升降式和旋启式。
选用标准：1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；4、直通式升降止回阀在水平管道和垂直管道上都可安装；5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa，而且DN也可以做到很大，最大可以达到2000mm以上。
常用各种阀门的选用原则
阀门的选用原则（一）供水管道用阀的选择原则1.当管道直径小于50mm时，应使用截止阀；当管道直径大于50mm时，应使用闸阀或蝶阀。
2.当需要调节流量和水压时，应使用调节阀和截止阀3.对于水流阻力低的零件（例如水泵的吸水管），应使用闸阀。
4.在需要双向水流的管段上，应使用闸阀和蝶阀，不应该使用截止阀5.安装空间较小的地方，应使用蝶阀和球阀6.经常打开和关闭的管段上应使用截止阀7.较大直径的泵出口管上应使用多功能阀。
（二）供水管路上的阀门设定位置1.住宅区的供水管线来自市政供水管线的引入管段2.住宅小区室外环管网的节点应根据隔离要求进行设置。
当环形管段过长时，应安装分段阀3.从连接到住宅区主供水管的支管开始，或从家用管开始4.家用管道，水表和分支立管（立管的底部，立式环形管网的立管的上下两端）5.环形管网的支管和通过支管网的连接管6.将室内给水管连接到家庭，公厕等的给水管的末端，在3个以上时，设定给水支管上的给水点。
7.水泵出水管，自填充水泵的吸水泵8.水箱的进出水管，排水管9.设备的进水口和补给管（例如加热器，冷却塔等）10.卫生设备（如小便池，洗脸盆，淋浴器等）的配水管11.减压阀和回流防止器前后的一些配件，例如自动排气阀，泄压阀，水锤消除器，压力表，洒水器等。
12.排水阀应设在供水网络的最低点（三）止回阀的选择通常应根据以下因素来选择止回阀：安装位置，止回阀前的水压，关闭后的气密性能要求以及关闭引起的水锤尺寸：1.如果阀前的水压较小，则应选择旋启阀，球阀和往复阀。
2.当严格要求关闭后的气密性能时，应选择带有关闭弹簧的止回阀。
3.当需要削弱截止水锤时，应选择带阻尼装置的快速关闭消音止回阀或慢速关闭止回阀4.止回阀的阀瓣或阀芯应能够在重力或弹簧力的作用下自动关闭（四）设置供水管道止回阀在进水管上；在封闭式热水器或自来水设备的进水管上;在水泵的出口管上；在水箱，水塔和高地水池的出水管部分，进水管和出水管结合在一起。
阀门选型要遵循什么原则？
阀门选型要遵循什么原则？阀门选型是企业采购员比较头疼的一件事，因为阀门的种类、型号、材质太多了，必须要求企业采购员对阀门知识比较了解，在阀门领域比较专业。
那么我们在阀门选购的时候应该遵循什么样的原则？1.截止和开放介质用阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。
向下闭合式阀门（如截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有教高流阻的场合，可选用闭合式阀门。
2.止回用阀门对管道流体流向有要求的场合（如泵的出口管路，压缩机的出口管路等流体只能单向流动，当发生逆流时会损坏设备或引发事故的场合），可以选用止回阀。
3.控制流量用阀门通常选择易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座扣做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
4.换向分流用阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的。
因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
5.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的华东带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那就可能夹持颗粒，因此这种阀门除非密封材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面有擦拭作用，故适宜用带有悬浮颗粒的介质。
6.安全排放用阀门当管道系统或设备存在超压威胁到管道系统及设备的正常运行和人身安全时，需要设置安全阀来排放多余的介质，保证管道系统或设备安全。
阀门选用的原则
阀门选用的原则阀门在工业生产和生活中起着至关重要的作用，可以控制流体的流动和压力。
选择合适的阀门对于保证系统的正常运行至关重要。
以下是阀门选用的一些原则。
需要根据所控制的介质来选择阀门。
不同介质的性质不同，需要选择相应的阀门材质和结构。
例如，对于腐蚀性介质，应选择耐腐蚀材料制成的阀门，如不锈钢阀门；对于高温介质，应选择能够耐高温的阀门材料，如高温合金阀门。
选择合适的材料可以提高阀门的耐久性和可靠性。
需要考虑阀门的工作条件和工作压力。
阀门在不同的工作条件下，承受的压力不同。
因此，需要根据工作条件选择合适的阀门类型和压力等级。
例如，对于高压工作条件，应选择耐高压的阀门，如闸阀或截止阀；对于低压工作条件，可以选择球阀或蝶阀。
还需要考虑阀门的流量特性和流体控制要求。
不同类型的阀门有不同的流量特性，如线性特性、等百分比特性和快开特性等。
根据流体的特性和流量控制要求，选择合适的阀门类型。
例如，对于需要精确控制流量的场合，可以选择调节阀；对于需要快速开启和关闭的场合，可以选择快开阀。
还需要考虑阀门的密封性能和耐磨性。
阀门的密封性能直接影响系统的泄漏情况和工作效率。
因此，需要选择具有良好密封性能的阀门。
同时，阀门在长期使用中容易受到磨损，因此需要选择具有良好耐磨性的阀门材料和结构。
还需要考虑阀门的安装和维修方便性。
阀门的安装和维修对于系统的运行和维护非常重要。
因此，需要选择安装和维修方便的阀门。
例如，对于需要频繁维修的场合，可以选择易于拆卸和更换零部件的阀门，如蝶阀或球阀。
阀门选用的原则包括根据介质选择材料、根据工作条件选择类型和压力等级、根据流量特性选择类型、考虑密封性能和耐磨性、考虑安装和维修方便性等。
选用合适的阀门可以保证系统的正常运行，并提高系统的效率和可靠性。
因此，在选择阀门时需要综合考虑以上原则，根据实际需求做出合理的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球阀的选用原则
球阀主要用于接通或阻断管路介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。
由于其具有结构简单，零件少，重量轻，密封性能好等优点，应用日趋广泛，在石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政、原子能、航空、火箭等各部门，以及人们日常生活中都可以用到球阀，既然球阀运用如此广泛，那么究竟该如何选择合适的球阀呢？下面我们将从几个方面来了解下：
1、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的球阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀；支管，选用法兰连接、焊接连接，全通径或缩径的球阀。
2、成品油的输送管线和贮存设备，选用法兰连接的球阀。
3、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的浮动球阀。
4、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的固定球球阀。
5、低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀。
6、炼油装置的催化裂化装置的管路系统上，可选用升降杆式球阀。
7、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。
8、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封球阀。
9、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节球阀。
