电表的改装(练习)
高中物理电学实验电表改装与校准专题练习(真题+模拟)
高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。
可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
1)连线根据图a和题给条件，将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。
4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。
2020年高三电学实验复习—电表的改装复习试题库(含答案)
2020年高三电学实验复习—电表的改装（复习题库）一、单选题1、有一内阻为50Ω，满偏电流为10mA的电流计，现要将其改装成量程为0-3V的电压表。
下列做法正确的是A．并联一个阻值为250Ω的定值电阻B．串联一个阻值为250Ω的定值电阻C．并联一个阻值为300Ω的定值电阻D．串联一个阻值为300Ω的定值电阻【答案】B2、电流表的内阻是R g＝200Ω，满刻度电流值是I g＝500μA，现欲把这电流表改装成量程为2.0V的电压表，正确的方法是A．应串联一个0.05Ω的电阻B．应并联一个0.05Ω的电阻C．应串联一个3800Ω的电阻D．应并联一个3800Ω的电阻【答案】C3、把一个内阻为5Ω，量程为0.03A的灵敏电流计改造为量程为3V电压表，灵敏电流计的表盘均匀划分为30小格。
下列说法正确的是A．给表头串联一个100Ω的电阻，且该电压表的最小分度为0.1VB．给表头串联一个95Ω的电阻，且该电压表的最小分度为0.1VC．给表头串联一个100Ω的电阻，且该电压表的最小分度为0.01VD．给表头串联一个95Ω的电阻，且该电压表的最小分度为0.01V【答案】B4、一个电流表的满偏电流I g =1 mA，内阻为200 Ω。
要把它改装成一个量程为10 V的电压表，下列说法中正确的是A．应在电流表旁串联一个9800 Ω的电阻B．应在电流表上并联一个10000 Ω的电阻C．改装之后的电压表内阻为9800 ΩD．改装之后的电压表内阻小于200 Ω【答案】A5、有一个电流表G，内阻R g＝30Ω，满偏电流I g＝1mA。
要把它改装为量程0~0.6A的电流表，则A．需要串联略大于0.05Ω的电阻B．需要并联略小于0.05Ω的电阻C．改装之后的电流表内阻为30.05ΩD．改装之后的电流表内阻为30Ω【答案】B6、有一电压表，它的内阻100Ω，量程0.2V，现要改装成量程为10A的电流表，电压表上应A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4 900Ω的电阻【答案】B7、有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应A．并联一个0.02Ω的电阻B．并联一个0.8Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻【答案】A8、一电流表G（表头）的内阻为R g，满偏电流为I g，现欲把它改装成量程为1200I g的电流表，下列方法和判断正确的是（）A．应串联一个比R g小得多的电阻，改装后电流表的内阻比R g小得多B．应串联一个比R g大得多的电阻，改装后电流表的内阻比R g大得多C．应并联一个比R g小得多的电阻，改装后电流表的内阻比R g小得多D．应并联一个比R g大得多的电阻，改装后电流表的内阻比R g大得多【答案】C9、如下图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，已知灵敏电流表的满偏电流I g=2mA，内电阻R g=300Ω，则下列说法正确的是A．甲表是电流表，R增大时量程增大B．乙表是电压表，R增大时量程减小C．在甲图中，若改装成的电流表的量程为0.6A，则R=0.5ΩD．在乙图中，若改装成的电压表的量程为3V，则R=1200Ω【答案】D10、如图所示甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成的电表，关于这两个电表的下列说法正确的是A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电流表，R增大时量程减小D．乙表是电流表，R增大时量程增大【答案】B11、两个量程的电压表的电路图如图所示，当使用a、b两个接线柱时，量程为0～3V，当使用a、c两个接线柱时，量程为0～15V。
电表的改装及 练习题
一只电流表的满偏电流为Ig=3 mA，内阻为 Rg=100 Ω，若改装成量程为I=30mA的电流表， 应并联的电阻阻值为_________Ω；若将改装 改装成量程为U=15V的电压表，应串联一个阻 值为_________Ω的电阻。 11.1，4900
实际的电源都存在电阻，通常可用电压U和电 阻r两个物理量描述它．例如，干电池、蓄电池 可以把它看成是由一个电压为U、电阻为0的理 想电源与一个阻值为r的电阻串联而成，如图甲 所示． 小明为了测出某电源的电压和电阻，设计了如 图乙所示电路，已知R1=14Ω，R2=9Ω．当只 闭合S1时，电流表读数I1=0.2A；当只闭合S2 时，电流表读数I2=0.3A．现把该电源按图甲中 的等效方法处理，则电源电压U为多少V，电阻 r为多少Ω．
：电路可看成电阻R与电阻r串联，依题意得： U=I（R+r），r=－R=15Ω－14Ω=1Ω。
干电池是我们实验时经常使用的电源,它除了有 稳定的电压外,本身也具有一定的电阻.可以把 一个实际的电源看成一个理想的电源（即电阻 为零）和一个电阻串联组成,如图a所示.用图b 所示的电路可以测量出一个实际电源的电阻值. 图中R＝14Ω,开关K闭合时,电流表的读数I＝ 0.2A,已知电源电压U＝3.0V,求电源的电阻r.
依题意得：U＝I （R+ r）,电源的电 阻r＝ U /I一R＝ 15Ω一14Ω＝1Ω.
我们实验使用的干电池实际是有一定电阻的，我们把它称为内 电阻．所以当我们连接好甲电路图时，实际上相当于是乙图情 形．小明用一节旧干电池做实验，连接好的甲图做实验发现， 在闭合开关后，当定值电阻是5欧时，电压表的示数为1伏；将 定值电阻由5欧更换为12欧时，电压表的示数变化了0.2伏． （1）求该干电池的内部电阻． U=1.4V，r=2Ω （2）当电路中开关断开时电压表示数为多少？ （3）一节干电池实际使用时对外输出的电压并非是恒定1.5伏 而是变化的，你认为是哪些因素引起？
物理实验练习电表的改装.doc
物理实验练习（三）——电表的改装1、将满偏电流= 300///1.内阻未知的电流表G 改装成电压表并进行核对。
⑴利用如右图所示的电路测量电流表G 的内阻（图中电源 的电动势E = 4V 且R»F ）：先闭合S|,调节/?,使电流表指 针偏转到满刻度；再闭合S2,保持R 不变，调节使电流表2 指针偏转到满刻度的-，读出此时尺的阻值为200Q ,则电流 3表内阻的测量值R& = _________ Q o⑵将该表改装成量程为3V 的电压表，需 _________________ （填“串联”或“并联”）阻值为/?0 =Q 的电阻。
⑶把改装好的电压表与标准电压表进行核对，试在下图中画岀实验电路图和实物连接图。
新通过测暈来刻画岀从零到满刻度的刻度值，有下列器材:C ・“0~10Q, 1A”滑动变阻器& D. “0〜100Q, 50mA “滑动变阻器&E. “0.6A, 0.5 Q” 标准电@ AjF. “3A, 0.01 Q” 标准电充表 A?G.5Q 定值电阻R3 H.20Q 定值电阻/?4; -------------------- i I •开关及导线若干! 丨 ⑴应选用的器材有 ___________ （只需填写所选器材序号）。
? i ⑵在下列虚线框内画出实验电路图。
[ i ⑶待测电流表的电流刻度值的表达式2 ___________________ ， ! ____________________ J 式中各物理量所表示的意义分别为 __________________________________________________ ‘3、一直流电压表，量程为IV,内阻为1000Q,现将一阻值为5000〜7000Q 之间的固定电阻&与此电压表串联，以扩大电压表的量程。
为求得扩大后量程 的准确值，再给定一直流电源（电动势E 为6〜7V,内阻可忽略不 计），一阻值/?2=2000Q 的固定电阻，两个单刀开关Si 、S2及若干 导线。

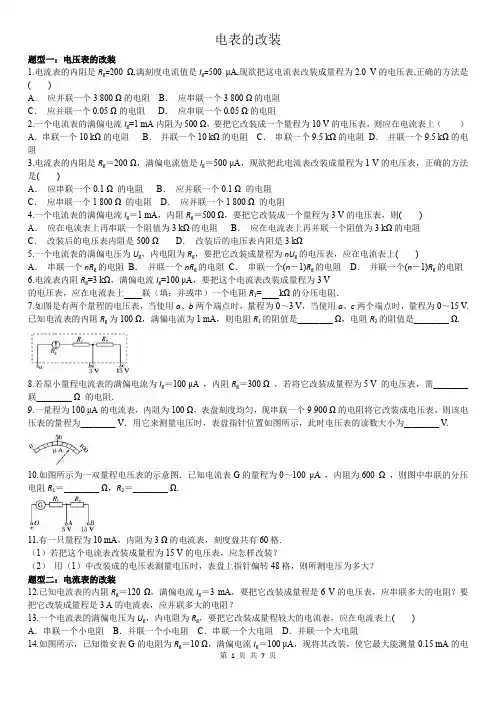

电表的改装
电表的改装题型一：电压表的改装1.电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2.0 V的电压表,正确的方法是()A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻2.一个电流表的满偏电流I g=1 mA内阻为500 Ω，要把它改装成一个量程为10 V的电压表，则应在电流表上（）A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻3.电流表的内阻是R g＝200 Ω，满偏电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V的电压表，正确的方法是()A．应串联一个0.1 Ω 的电阻B．应并联一个0.1 Ω 的电阻C．应串联一个1 800 Ω 的电阻D．应并联一个1 800 Ω 的电阻4.一个电流表的满偏电流I g＝1 mA，内阻R g＝500 Ω，要把它改装成一个量程为3 V的电压表，则()A．应在电流表上再串联一个阻值为3 kΩ的电阻B．应在电流表上再并联一个阻值为3 kΩ的电阻C．改装后的电压表内阻是500 Ω D．改装后的电压表内阻是3 kΩ5.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程为nU g的电压表，应在电流表上()A．串联一个nR g的电阻B．并联一个nR g的电阻C．串联一个(n－1)R g的电阻D．并联一个(n－1)R g的电阻6.电流表内阻R g=3 kΩ，满偏电流I g=100 μA，要把这个电流表改装成量程为3 V的电压表，应在电流表上联（填：并或串）一个电阻R1=kΩ的分压电阻．7.如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～3 V，当使用a、c两个端点时，量程为0～15 V.已知电流表的内阻R g为100 Ω，满偏电流为1 mA，则电阻R1的阻值是________ Ω，电阻R2的阻值是________ Ω.8.若原小量程电流表的满偏电流为I g＝100 μA ，内阻R g＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．9.一量程为100 μA的电流表，内阻为100 Ω，表盘刻度均匀，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为________ V．用它来测量电压时，表盘指针位置如图所示，此时电压表的读数大小为________ V.10.如图所示为一双量程电压表的示意图．已知电流表G的量程为0～100 μA ，内阻为600 Ω ，则图中串联的分压电阻R1＝________ Ω，R2＝________ Ω.11.有一只量程为10 mA，内阻为3 Ω的电流表，刻度盘共有60格.（1）若把这个电流表改装成量程为15 V的电压表，应怎样改装？（2）用（1）中改装成的电压表测量电压时，表盘上指针偏转48格，则所测电压为多大？题型二：电流表的改装12.已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？13.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程较大的电流表，应在电流表上()A．串联一个小电阻B．并联一个小电阻C．串联一个大电阻D．并联一个大电阻14.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．15.一个毫伏表，它的内阻是100 Ω，量程是200 mV，把它改变装成为量程为10 A的安培表，毫伏表上应() A．并联0.002 Ω的电阻B．并联0.02 Ω的电阻C．并联50 Ω的电阻D．并联4 900 Ω的电阻16.一个电流表的内阻为12 Ω，当通过它的电流为2 mA时，指针偏转一个小格．要使偏转一个小格的电流为1 A时，正确的做法是()A．在表上并一个0.024 Ω的电阻B．在表上并一个0.24 Ω的电阻C．在表上并一个0.012 Ω的电阻D．在表上并一个0.12 Ω的电阻17.一电流表的满偏电流I g=1 mA，内阻为200 Ω．要把它改装成一个量程为0.5 A的电流表，则应在电流表上（）A．并联一个200 Ω的电阻B．并联一个约为0.4 Ω的电阻C．串联一个约为0.4 Ω的电阻D．串联一个200 Ω的电阻18.有两个完全相同的表头G，内电阻为R g＝100 Ω，满偏电流为I g＝1 mA，现将它们分别改装成量程为0.6 A 的电流表和量程为3 V 的电压表，需分别并联一个电阻R1和串联一个电阻R2，则R1和R2的值分别为()A．R1＝600 Ω，R2＝3 000 Ω B．R1＝5 Ω，R2＝3 000 Ω C．R1＝5 Ω，R2＝3 000 Ω D．R1＝0.17 Ω，R2＝2 900 Ω19.电流表G的内阻为R g，用它测量电压时，量程为U；用它改装成大量程的电流表的内阻是R A，量程为I，这几个量的关系是()A．R A>R g>R g B．R A>R g>C．R A<R g<R g D．R A<R g＝20.一个电流表的刻度盘的每1小格代表1 μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为21.如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495 Ω.图中电阻箱读数为5 Ω.现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()A．M、N两端的电压为1 mV B．M、N两端的电压为100 mVC．流过M、N的电流为2 μA D．流过M、N的电流为20 mA22.(多选)把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不改变C．改装后，表头G自身的电阻减小了D．改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了23.磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g=30 Ω，满偏电流I g=5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是联（填“串”或者“并”）一个Ω的电阻．24.量程为1 A的电流表，本身的电阻为0.1 Ω，要把它改装成6 A的电流表，需要联一个阻值为的定值电阻．如果用改装后的电流表测量某电路中的电流，原表盘上的示数为0.6 A，则此电路的实际电流为．25.有一个量程为0.5 A的电流表，与阻值为1 Ω的电阻并联后通入0.6 A的电流，电流表的示数为0.4 A，若将该电流表的量程扩大为5 A，则应________联一个阻值为________ Ω的电阻．26.有一只满偏电流I g＝5 mA，内阻R g＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.题型三：电表的校对27.某同学完成了电压表的改装后，将改装后的电压表和标准电压表并联，然后接入电路进行测量，发现改装表的示数总比标准表的示数小，为了校准改装表，应()A．增大改装表的串联电阻B．减小改装表的串联电阻C．用一个电阻与标准表串联D．用螺丝刀调整改装表的调零螺丝28.(多选)一电压表由电流表G与电阻R串联而成，如图所示．若在使用中发现此电压表的示数总是比准确值稍小一些，采取下列哪种措施加以改进？()A．在R上串联一比R小得多的电阻B．换用比R大点儿的电阻C．换用比R小点儿的电阻D．在R上并联一比R大得多的电阻29.一电流表(表头)并联一个分流电阻R0后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A，而改装电流表的读数为1.1 A，为了使它的读数准确，应在原分流电阻上再()A．并联一个电阻R，且R＞R0 B．并联一个电阻R，且R＜R0C．串联一个电阻R，且R＞R0 D．串联一个电阻R，且R＜R030.一个电流表由小量程的电流表G与电阻R并联而成．若在使用中发现此电流表读数比准确值稍小些，下列采取的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻31.（多选）如图所示，用小量程电流表A与一电阻R并联可制成一电流表，在检测新制成的电流表时，如果发现它的示数总比准确值稍微小一些或稍微大一些，那么应分别采取什么措施加以修正（）A．如果示数稍微小些，可在R上串联一个比R小得多的电阻B．如果示数稍微小些，可在R上并联一个比R大得多的电阻C．如果示数稍微大些，可在R上串联一个比R小得多的电阻D．如果示数稍微大些，可在R上并联一个比R大得多的电阻题型四：电表读数和偏转角的比值32.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5 V，V2量程是15 V，为了测15～20 V的电压，把V1和V2串联起来用，以下叙述正确的是()A．V1、V2的读数相同B．V1、V2指针偏转角度相等C．V1、V2读数不同，指针偏转角度也不同D．V1指针偏转角度小33.用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中。
高中物理专题练习电表改装
电表改装（2）目标：1、电表改装原理；2、电表改装后的校准；3、简单的电路动态分析。
典例分析：例1：一个电流表的刻度盘的每1小格代表1μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则( ) A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为【答案】D例2：（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的I g是准确的，出现的误差原因可能为（）A．R g的测量值比真实值偏大B．R g测量值比真实值偏小C．所并联的R并比公式R′并=计算出的R′并偏小D．所并联的R并比公式R′并=计算出的R′并偏大【答案】AD例3：如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是（）A． L1变亮，L2和L3皆变暗B． L1变暗，L2不能确定，L3变暗C． L1变暗，L2变亮，L3变亮D． L1变亮，L2变亮，L3变暗【答案】D课堂小练：1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（）A． 5V B． 5.3VC． 5.5V D． 5.7V【答案】B2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（）A． V1、V2的读数相同 B． V1、V2指针偏转角度相等C． V1、V2读数不同，指针偏转角也不同 D． V1、V2指针偏转角度小【答案】B第 1 页共 2 页。
电表改装专题训练
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。
（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。
（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。
2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。
电表改装高中物理题
电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器，通常用于家庭和工业中。
在高中物理课程中，学生通常会学习电路和电流的概念。
为了加深学生对电表原理的理解，可以设计一道电表改装的物理题。
题目：电表改装
题目描述：
某实验室想要改装一台电表，使其能够测量交流电流的频率和相位差。
为了实现这个目标，他们在电表上添加了一个频率计和一个相位差测量器。
电表的原理是通过电流通过它的绕组，产生一个磁场，进而通过一个指针显示出电流大小。
当电流是直流时，指针会停在固定位置。
而改装后的电表增加了一个计数器和一个相位差测量器，可以测量交流电当前的频率和相位差。
改装后的电表的原理是，通过将交流电流分成两部分，一部分通过电表的绕组，产生磁场并使指针偏转，另一部分通过频率计和相位差测
量器进行测量。
题目要求：
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。
2. 请解释改装后的电表的工作原理，并说明频率计和相位差测量器的工作原理。
3. 如果一台交流电源的频率为50 Hz，相位差为0度，则在改装后的电表上会显示什么数值？
扩展：
1. 可以要求学生通过计算和实验，验证改装后电表的准确性和灵敏度。
2. 可以让学生进一步思考，如果要测量交流电的电压，如何改装电表。
通过这道题目，学生不仅可以巩固对电流、交流电和频率的理解，还可以了解电表的工作原理和改装后的应用。
同时，通过扩展部分的要
求，可以培养学生的实验设计和创新思维能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电表的改装
1. 电流表的内阻是R g=200Ω，满偏电流值是I g=500μA，现在欲把这电流表改装成量程为1.0V 的电压表，正确的方法是（）
A. 应串联一个0.1Ω的电阻
B. 应串联一个1800Ω的电阻
C. 应并联一个0.1Ω的电阻
D. 应并联一个1800Ω的电阻
2.一电流表串联一个分压电阻后就改装成一个电压表，当把它和标准电压表并联后去测某电路中的电压时，发现标准表读数为2V时，而改装表的读数为2.1V .为了使它的读数准确，应( )
A. 在原分压电阻上再串联一个较小的电阻
B. 在原分压电阻上再并联一个较大的电阻
C. 在原分压电阻上再串联一个较大的电阻
D. 在原分压电阻上再并联一个较小的电阻
3. 在一个微安表G上并联一个电阻R，就改装成一块安培表,今将该表与标准安培表串联后去测电流,发现该表的示数总比标准表的示数小,修正的方法为( )
A. 在R上并联一个小电阻
B. 在R上并联一个大电阻
C. 将R的阻值变大些
D. 将R的阻值变小些
4. 某同学准备比较精确地描绘一只标有额定电压为
5.8V的小灯泡的伏安特性曲线，需要一只量程为0～6V的电压表，他在实验室里找到了一只量程为0～300mV、内阻为100Ω的小量程电压表来改装，改装时应给小量程电压表（）
A. 串联一个1.9kΩ的电阻
B. 串联一个2kΩ的电阻
C. 并联一个1.9kΩ的电阻
D. 并联一个2kΩ的电阻
5. (多选) 两只电压表V1和V2是由完全相同的电流表改装而成的，V1的量程为5V，V2的量程为15V，为了测量15—20V的电压，把V1 、V2串联起来使用，在这种情况下
A.V1和V2的指针偏转角度之比等于两个电压表的内阻之比
B.V1和V2读数相等
C.V1和V2的读数之比等于两个电压表的内阻之比
D.V1和V2两表指针偏转角相等
6.用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，开关闭合时（）
A. 由于串联，两只电表的指针偏转角相同
B. 由于电压表内阻太大，两只电表的指针都不偏转
C. 电流表指针的偏转角大于电压表指针的偏转角
D. 电流表指针的偏转角小于电压表指针的偏转角
7.(多选) 如图所示,四个相同的电流计G分别改装成两个电流表和两个电压表,电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程.把它们接入电路中,则下列说法中正确的是()
A. 电流表A1的偏转角大于电流表A2的偏转角
B. 电流表A1的读数大于电流表A2的读数
C. 电压表V1的读数小于电压表V2的读数
D. 电压表V1的偏转角等于电压表V2的偏转角
8. 用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2.若把A1、A2分别采用串联或并联的方式接入电路,如图甲、乙所示.闭合开关后,下列关于电表的示数和电表指针偏转角度的说法中,正确的是()
甲乙
A. 图甲中的A1、A2的示数相同
B. 图甲中的A1、A2的指针偏角相同
C. 图乙中的A1、A2的示数和偏角都不同
D. 图乙中的A1、A2的指针偏角相同
9．如图所示，电流表G的内阻不可忽略不计，R1、R2是两个可变电阻，当a、b间的电压为4 V时，电流表的指针刚好满偏(指针指在刻度盘的最大值处)，当a、b间的电压为3 V 时，如果仍要使电流表G的指针满偏，下列方法中可行的是
①保持R2不变，增大R1②增大R1，减小R2
③保持R2不变，减小R1④增大R2，减小R1
A. ①④
B. ②③
C. ①②
D. ③④
10.(多选) 如图是有两个量程的电压表，当使用a、b两个端点时，量程为0~10V，当使用a、c两个端点时，量程为0~100V。
已知电流表的内阻为Rg为500欧姆，满偏电流Ig为1mA ,则电阻R1、R2的值（）
A. R1=9.5×103Ω
B. R2= 9×104Ω
C. R1=1×104Ω
D. R2= 9.95×104Ω
11.一灵敏电流计，允许通过的最大电流(满刻度电流)为I g＝50μA，表头电阻R g＝1kΩ，若改装成量程最大值为I m＝10mA的电流表，应________（填“串联”或“并联”）的电阻阻值为________Ω.若将此电流计改装成量程最大值为U m＝15V的电压表，应再________（填“串联”或“并联”）一个阻值为________Ω的电阻．
【答案】并连 5 串连299000
12．有一只满偏电流I g=5mA，内阻R g=400Ω的电流表G。
若把它改装成量程为10V的电压表，应_______联一个_____Ω的分压电阻；
若把它改装成量程为3A的电流表，应________联一个_____Ω的分流电阻。
【答案】串联1600 并联0.668
13.有一个电流表Ｇ，内阻R g＝30Ω，满偏电流I g＝1mA．要把它改装为量程0～0.6Ａ的电流表，要并联____Ω的电阻，改装后电流表的内阻是____Ω
【答案】0.05 0.05
【解析】把电流表改装成0.6A的电流表，需要并联分流电阻阻值：
改装后电流表的内阻：
综上所述本题答案是：（1）. （2）
14. 有一个电流表G，内阻R g=30Ω，满偏电流I g＝1mA．要把它改装为量程0～3Ｖ的电压表，要串联____Ω的电阻，改装后电压表的内阻是____Ω.
【答案】2.97×103 3.0×103
【解析】把电流表改装成3V电压表，需要串联分压电阻阻值：
，即：
改装后电压表内阻：，即：
综上所述本题答案是：（1）. （2）
15.已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，
（1）要把它改装成量程是15V的电压表，应串联多大的电阻？改装后的电压表内阻是多少？（2）要把它改装成量程是2 A的电流表，应并联多大的电阻？（结果保留两位有效数字）【答案】（1）（2）。
