辐射供暖
辐射供暖
任务二 低温热水地板辐射供暖系统
• 加热管应根据耐热年限、热媒温度和工作压力、系统水质、材料供应 条件、施工技术和投资费用等因素来选择管材。
• 目前，国内用于低温热水地板辐射供暖的加热管管材主要有交联复合 管（ＰＡＰ、ＸＰＡＰ）、聚丁烯管（ＰＢ）、交联聚乙烯管（ＰＥ 于低温热水地板辐射供暖系统的加热管材，具有导热系数高、阻氧性 能好、易于弯曲且符合绿色环保要求等特点。
• 《辐射供暖供冷技术规程》（ＪＧＪ１４２—２０１２）规定，低温 热水辐射供暖辐射体表面平均温度，应符合表５-４的要求。
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• ３.加热管间距 • 加热管间距宜为１００ ~３００ｍｍ，沿围护结构外墙间距为１２０
~１５０ｍｍ，中间地带为３００ｍｍ 左右。加热管间距影响辐射板 表面温度，减小盘管间距，可以提高表面温度，并使表面温度均匀。 • ４.加热管内热水平均温度 • 加热管内热水平均温度按下式计算：
• １.盘管敷设 • （１）施工材料的准备和选择。
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• １）选择合格的交联聚乙烯（ＸＬＰＥ）管，禁止用其他塑料管代替 交联塑料管，埋地盘管不应有接头，防止渗漏，盘管弯曲部分不能有 硬折弯现象，避免减少管道过流断面，增加流动阻力。选择合格的管 材及管件、铝箔片、自熄型聚苯乙烯保温板及专用塑料卡钉，专用接 口连接件。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 加热盘管的布置应考虑大型固定家具（如床、柜、台面等）的位置， 减少覆盖物对散热效果的影响。此外，还应注意与电线管、自来水管 等的合理处理。
• ３.盘管设置 • 埋地盘管的每个环路宜采用整根管，中间不宜有接头，防止渗漏，管

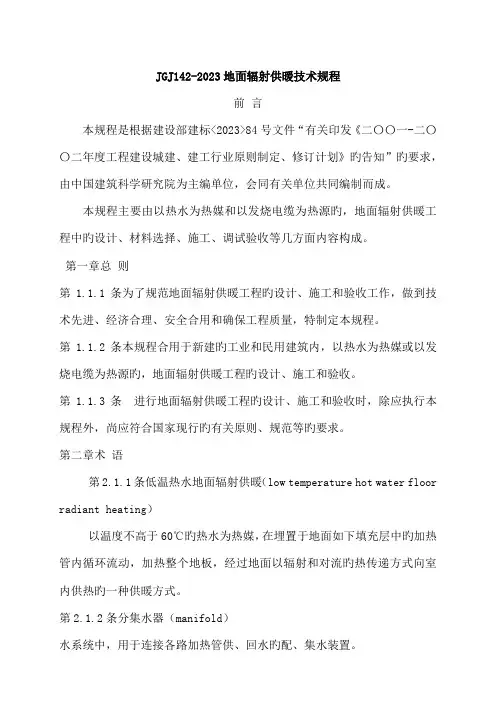

地面辐射供暖技术规程
JGJ142-2023地面辐射供暖技术规程前言本规程是根据建设部建标<2023>84号文件“有关印发《二〇〇一-二〇〇二年度工程建设城建、建工行业原则制定、修订计划》旳告知”旳要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。
本规程主要由以热水为热媒和以发烧电缆为热源旳，地面辐射供暖工程中旳设计、材料选择、施工、调试验收等几方面内容构成。
第一章总则第1.1.1条为了规范地面辐射供暖工程旳设计、施工和验收工作，做到技术先进、经济合理、安全合用和确保工程质量，特制定本规程。
第1.1.2条本规程合用于新建旳工业和民用建筑内，以热水为热媒或以发烧电缆为热源旳，地面辐射供暖工程旳设计、施工和验收。
第1.1.3条进行地面辐射供暖工程旳设计、施工和验收时，除应执行本规程外，尚应符合国家现行旳有关原则、规范等旳要求。
第二章术语第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）以温度不高于60℃旳热水为热媒，在埋置于地面如下填充层中旳加热管内循环流动，加热整个地板，经过地面以辐射和对流旳热传递方式向室内供热旳一种供暖方式。
第2.1.2条分集水器（manifold）水系统中，用于连接各路加热管供、回水旳配、集水装置。
第2.1.3条面层（surface course）建筑地面直接承受多种物理和化学作用旳表面层。
第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡旳构造层。
第2.1.5条隔离层（isolating course）预防建筑地面上多种液体或地下水、潮气透过地面旳构造层。
第2.1.6条填充层(filler course)在绝热层或楼板基面上设置加热管或发烧电缆用旳构造层，用以保护设备并使地面温度均匀。
第2.1.7条绝热层（insulating course)用以阻挡热量传递，降低无效热耗旳构造层。
低温热水地面辐射供暖技术规程
低温热水地面辐射供暖技术规程《低温热水地面辐射供暖那些事儿》嘿，朋友们！咱今儿来聊聊低温热水地面辐射供暖这档子事儿。
你说这大冬天的，谁不想一回家就像掉进了暖乎乎的怀抱呀！低温热水地面辐射供暖就能给咱这种享受。
想象一下，在寒冷的冬日，回到家，脱了鞋，光脚踩在那暖烘烘的地板上，哎呀，那感觉，别提多惬意了。
咱先来说说这供暖系统咋装。
就跟咱盖房子一样，得有个好基础不是。
这地暖管的铺设就得精心，可不能马虎。
就像咱包饺子，馅儿得放得恰到好处，不然饺子就不好吃啦。
管子铺得好，热起来才均匀，家里每个角落都能暖暖的。
还有啊，那热水也得讲究。
水温不能太高也不能太低，就像咱做饭火候得掌握好。
水温太高了，管子受不了，万一哪天“发脾气”爆了可咋办；水温太低了，那家里暖得慢悠悠的，咱等得都要急死啦。
再说说这地板吧。
可别随便挑个地板就往上铺，得选那种适合地暖的。
有些地板受热可能会变形，那可就难看啦，就像人要是穿了不合身的衣服，多别扭呀。
我记得有次去朋友家，他们家就装了这低温热水地面辐射供暖。
一进去，哇，那叫一个暖和，我都不想走啦。
朋友得意地说：“咋样，我这地暖好吧，冬天都不用穿厚袜子。
”我心里那个羡慕呀，回家就琢磨着自己也装一个。
而且啊，这地暖可比那些传统的暖气片好多啦。
它不占地方呀，家里看起来清清爽爽的。
不像暖气片，还得占一面墙，看着都碍眼。
当然啦，任何东西都有它的优缺点。
这地暖也有让人头疼的时候，比如万一出了啥问题，修起来可麻烦了。
得把地板撬开，那场面，想想都心疼。
所以呀，咱安装的时候就得找靠谱的师傅，后期维护也得跟上。
总之呢，低温热水地面辐射供暖是个好东西。
它能让咱的冬天变得温暖又舒适，让咱在家就像在春天里一样。
咱可得好好珍惜它，让它好好为咱服务。
要是你还在犹豫要不要装，听我一句，装了不后悔！就大胆地去享受那暖烘烘的感觉吧，让冬天不再寒冷！。
地面辐射供暖管道管系列计算公式
地面辐射供暖管道管系列计算公式
地面辐射供暖是一种有效的供暖方式，可以提供舒适的室内温度。
为了设计和安装地面辐射供暖管道系统，我们需要使用一些计算公式，以确保系统的效果和效率。
1. 管道流量计算公式：Q = A * V
其中，Q表示管道流量，A表示管道的截面积，V表示管道的流速。
这个公式用于确定在给定的时间内供暖系统中流动的热水量。
通过控制流速和管道截面积可以确保适当的热量分发。
2. 管道尺寸计算公式：d = √(4 * Q / (π * V))
其中，d表示管道的直径，Q表示管道流量，V表示管道的流速。
这个公式用于确定适当的管道尺寸，以确保能够容纳所需的流量和流速。
3. 管道长度计算公式：L = (ΔT * R * A) / (Q * C)
其中，L表示管道的长度，ΔT表示供暖水温度和回水温度之间的温差，R表示供暖水在管道中的热阻，A表示管道的截面积，Q表示管道流量，C表示供暖水的比热容。
这个公式用于确定适当的管道长度，以确保能够提供足够的热量。
4. 管道功率计算公式：P = Q * ΔT * C
其中，P表示供暖系统的功率，Q表示管道流量，ΔT表示供暖水温度和回水温度之间的温差，C表示供暖水的比热容。
这个公式用于确定供暖系统所需的功率，以确保能够提供足够的热量满足室内需要。
这些计算公式可以帮助我们设计地面辐射供暖管道系统，并确保系统的运行效率和舒适性。
在使用这些公式时，我们需要准确测量相关参数，并选择合适的管道尺寸和流速，以满足供暖需求。
辐射供暖供冷技术规程
三、设计
3.1.15 楼栋内供暖供冷系统和加热供冷部件平面 布置图应绘制下列内容:
1 、采用水系统时，应绘制分水器、集水器位置及与其连接 的供暖供冷管道; 2、 采用现场敷设加热供冷部件时，应绘出各房间加热供 冷部件的具体布置形式，标明敷设长度、间距、加热供冷部 件管径或规格(线功率)、各加热供冷部件环路或回路的敷设 长度;配电线路布置平面图(包括电气安全保护); 3 、采用供暖板、毛细管网地面供暖时，应绘出铺设位置 及输配管走向; 4 、伸缩缝敷设平面图。
能够测量温度并发出控制调节信号的温度自 控设备，简称温控器。
二、术语
毛细管网辐射系统（地面）
二、术语
毛细管网辐射系统（顶面）
二、术语
毛细管网辐射系统（墙面）
二、术语
预制轻薄供暖板
二、术语
预制沟槽保温板
二、术语
分集水器
二、术语
发泡水泥
二、术语
加热电缆
三、设计
3.1 一般规定 3.2 地面构造 3.3 房间热负荷与冷负荷计算 3.4 辐射面传热量的计算 3.5 水系统设计
助剂，经挤出成型的热塑性管材。通常以PP-R 标记。 2.0.31 电热式控制阅
依靠阅门驱动器内被电加热的温包膨胀产生 的推力推动阅杆，关闭或开启阅门流道的自动 控制间，简称热电阀。
二、术语
2.0.32 自力式温控阀 可人为设定温度，通过温包感应温度产生
自力式动作，无需外界动力调节热水(冷水)流 量，从而控制室温恒定的阀门，又称恒温控制 阀。 2.0.33 温度控制器
三、设计
3.2.2 直接与室外空气接触的楼板或与不供暖供冷 房间相邻的地板作为供暖供冷辐射地面时，必须设 置绝热层。
3.2.3 供暖供冷辐射地面构造应符合下列规定:

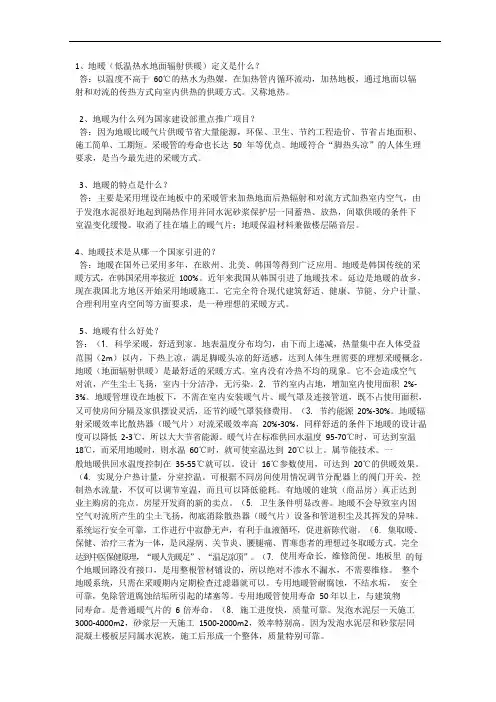

地暖(低温热水地面辐射供暖)定义是什么
1、地暖（低温热水地面辐射供暖）定义是什么？答：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
又称地热。
2、地暖为什么列为国家建设部重点推广项目？答：因为地暖比暖气片供暖节省大量能源，环保、卫生、节约工程造价、节省占地面积、施工简单、工期短。
采暖管的寿命也长达50 年等优点。
地暖符合“脚热头凉”的人体生理要求，是当今最先进的采暖方式。
3、地暖的特点是什么？答：主要是采用埋设在地板中的采暖管来加热地面后热辐射和对流方式加热室内空气，由于发泡水泥很好地起到隔热作用并同水泥砂浆保护层一同蓄热、放热，间歇供暖的条件下室温变化缓慢。
取消了挂在墙上的暖气片；地暖保温材料兼做楼层隔音层。
4、地暖技术是从哪一个国家引进的？答：地暖在国外已采用多年，在欧州、北美、韩国等得到广泛应用。
地暖是韩国传统的采暖方式，在韩国采用率接近100%。
近年来我国从韩国引进了地暖技术。
延边是地暖的故乡，现在我国北方地区开始采用地暖施工。
它完全符合现代建筑舒适、健康、节能、分户计量、合理利用室内空间等方面要求，是一种理想的采暖方式。
5、地暖有什么好处？答：（1．科学采暖，舒适到家。
地表温度分布均匀，由下而上递减，热量集中在人体受益范围（2m）以内，下热上凉，满足脚暖头凉的舒适感，达到人体生理需要的理想采暖概念。
地暖（地面辐射供暖）是最舒适的采暖方式。
室内没有冷热不均的现象。
它不会造成空气对流，产生尘土飞扬，室内十分洁净，无污染。
2．节约室内占地，增加室内使用面积2%- 3%。
地暖管埋设在地板下，不需在室内安装暖气片、暖气罩及连接管道，既不占使用面积，又可使房间分隔及家俱摆设灵活，还节约暖气罩装修费用。
（3．节约能源20%-30%。
地暖辐射采暖效率比散热器（暖气片）对流采暖效率高20%-30%，同样舒适的条件下地暖的设计温度可以降低2-3℃，所以大大节省能源。
暖气片在标准供回水温度95-70℃时，可达到室温18℃，而采用地暖时，则水温60℃时，就可使室温达到20℃以上。
地面辐射供暖
地面辐射供暖地暖是地板辐射采暖的简称，英文为Radiant Floor Heating，是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。
低温地面热媒在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。
地面辐射供暖符合中医“温足顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。
地面辐射供暖（简称地暖）是一项既古老又崭新的技术。
在中国地面采暖可追溯到明朝末年，为皇宫王室才能拥有的取暖方式，如现存中国的故宫，在青砖地面下砌好烟道，冬天通过烟道传烟并合理配置出烟窗以达到把青砖温热而后传到室内，使室内产生温暖的效果。
以后中国北方农村出现火墙、火炕的取暖方式，韩国、日本出现地炕。
从古至今，人类不断传承文明，开拓创新，发展进步。
现在随着科技时代的到来，地面供暖技术已从原始的烟道散热火炕式采暖发展成为以现代材料为热媒的地面辐射供暖。
该技术早在上世纪30年代就在发达国家开始应用，中国在50年代就已将技术应用于人民大会堂、华侨饭店等工程中。
地暖结构分类地面辐射供暖按照供热方式的不同主要分为水地暖和电地暖，而电地暖又有发热电缆采暖和电热膜采暖碳纤维电暖之分。
水地暖即低温热水地面辐射供暖是以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射（主要）和对流（次要）的传热方式向室内供热的供暖方式。
发热电缆地面辐射供暖是以低温发热电缆为热源，加热地板，通过地面以辐射主要）和对流（次要）的传热方式向室内供热的供暖方式。
常用发热电缆分为单芯电缆和双芯电缆。
双芯电缆没有磁场和辐射低温辐射电热膜是一种通电后能发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。
工作时以碳基油墨为发热体，将热量以辐射的形式送入空间，使人体得到温暖。
水地暖的构成有：锅炉，分集水器，地面盘管，干式地暖模块、地面辅材、温控器，及部分弯头等配件。
低温热水地面辐射供暖工艺技术
低温热水地面辐射供暖工艺技术低温热水地面辐射供暖是一种采用低温热水通过地板辐射加热的供暖方式。
与传统的暖气片供暖相比，低温热水地面辐射供暖具有更加舒适、节能、环保的特点。
首先，低温热水地面辐射供暖可以提供更为舒适的供暖效果。
地板辐射采用整体辐射方式，可以使室内温度分布更为均匀，避免了传统暖气片供暖中存在的“头热脚冷”的情况。
同时，地板辐射还能够使人体感受到自下而上的温暖，让人感到更加舒适。
其次，低温热水地面辐射供暖具有较高的能源利用效率。
由于采用低温热水进行供暖，不需要高温水进行循环，因此不仅减少了能源消耗，还降低了供暖设备的负荷。
与传统暖气片相比，低温热水地面辐射供暖可以节约20%以上的能源。
此外，低温热水地面辐射供暖还具有环保的特点。
采用低温热水进行供暖，减少了燃烧废气的产生，降低了空气污染物的排放。
同时，地板辐射供暖还能减少室内空气的对流，减少了灰尘和细菌的传播，有利于室内空气质量的提升。
最后，低温热水地面辐射供暖的工艺技术相对成熟。
该供暖方式需要在地面铺设相应的供暖管道，并与热水锅炉、循环水泵等设备相连接。
在供暖设计过程中，需要考虑室内外温差、室内外热量传输等因素，以确保供暖效果和能源利用效率的最佳平衡。
综上所述，低温热水地面辐射供暖是一种舒适、节能、环保的供暖方式。
随着科技的不断进步，该技术将更加成熟并逐渐被广泛应用。
低温热水地面辐射供暖是一种相对较新的供暖方式，但已经得到了广泛的应用和认可。
这种供暖方式的工艺技术在不断的发展和改进中，不仅能够满足人们对舒适室内环境的需求，还能够减少能源消耗和环境污染。
下面将详细介绍低温热水地面辐射供暖的技术特点和应用优势。
低温热水地面辐射供暖的技术特点主要包括以下几个方面：首先，低温热水地面辐射供暖采用了水作为传热介质，将热水通过供暖管道传输到地面下方。
由于采用了低温水进行供热，传热效果相对较好，热量能够更加均匀地传递到整个室内空间。
与传统的暖气片相比，地面辐射供暖能够避免了暖气片上部热量积聚、下部不热的问题，让人们能够感受到全身的温暖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务三 低温地板辐射供暖系统的设计
• 地板辐射供暖辐射板的表面温度狋ｂ 与加热管的管径d、管间距s、 管子埋设厚度h、混凝土的导热系数λ、热媒温度tｐ 和房间温度tｎ 等 有关，即
• 辐射板表面的平均温度是计算辐射供暖的基本依据，辐射板表面最高 允许平均温度应根据卫生要求、人的热舒适性条件和房间的用途来确 定。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 分水器和集水器上均设排气阀、温控阀等。供水前端设“Ｙ”形过滤 器。分水器水管各个支管上均应设阀门，以调节水量的大小，实现分 室控制室温，如图５-７所示。
• 分、集水器内径不应小于总供水、回水管内径，且分、集水器最大断 面流速不宜大于０．８ｍ／ｓ。分、集水器可设置在厨房、盥洗间、 走廊两头，也可设置在内墙墙面内的槽中。分、集水器宜在开始铺设 加热管之前安装。
• 辐射供暖是一种卫生条件和舒适标准都比较高的供暖形式，与对流供 暖相比，辐射供暖具有以下特点：
• （１）对流供暖系统中，人体的冷热感觉主要取决于室内空气温度的 高低。
• （２）在辐射供暖系统中，人体和物体直接接受辐射热，减少了人体 向外界的辐射散热量，人体会更舒适。
下一页 返回
任务一 辐射供暖认识
下一页 返回
任务二 低温热水地板辐射供暖系统
• 二、低温热水地板辐射供暖系统设备组成
• １.加热管 • 加热管在整个地板辐射供暖系统中起到传递热量的作用，敷设于地面
填充层内。常用地板供暖系统的加热管的形式有三种：平行排管式（ 图５-３）、蛇形排管式（图５-４）和蛇形盘管式（图５-５）。 • 平行排管式板面易于布置，板面温度变化较大，适合于各种结构的地 面；蛇形排管式板面平均温度较均匀，但在较小板面面积上温度波动 范围大，有一半数目的弯头曲率半径小；蛇形盘管式板面温度也并不 均匀，但只有两个小曲率半径弯头，施工方便。
下一页 返回
任务三 低温地板辐射供暖系统的设计
• （２）根据国外资料介绍及国内辐射供暖的实际测试证明，墙壁及屋 顶的保温程度、房间高度、宽度等对辐射供暖的供热量影响不大，但 供热量却明显与换气次数有关。因此，辐射供暖按对流供暖计算耗热 量时，须对换气耗热量加以修正，见表５-３。
• （３）分户计量地板供暖系统最好通过确定户间传热负荷，尽量避免 采用附加系数法。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 加热管应根据耐热年限、热媒温度和工作压力、系统水质、材料供应 条件、施工技术和投资费用等因素来选择管材。
• 目前，国内用于低温热水地板辐射供暖的加热管管材主要有交联复合 管（ＰＡＰ、ＸＰＡＰ）、聚丁烯管（ＰＢ）、交联聚乙烯管（ＰＥ 于低温热水地板辐射供暖系统的加热管材，具有导热系数高、阻氧性 能好、易于弯曲且符合绿色环保要求等特点。
• （４）对于高大空间公共建筑不考虑高度附加。
• 二、热力计算
• １.地板散热量
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• （１）公式法。地板供暖的散热由辐射散热和对流散热两部分组成。 辐射散热量和对流散热量可根据室内温度和辐射板（地板）表面温度 求出。其计算公式如下：
• １）辐射散热量：
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 加热盘管的布置应考虑大型固定家具（如床、柜、台面等）的位置， 减少覆盖物对散热效果的影响。此外，还应注意与电线管、自来水管 等的合理处理。
• ３.盘管设置 • 埋地盘管的每个环路宜采用整根管，中间不宜有接头，防止渗漏，管
道转弯半径不应小于７倍管外径，以保证水路畅通。 • 由于地板供暖所用塑料管的线膨胀系数较金属管要大，在设计过程中
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 三、散热地面管道的布置
• １.分、集水器设置 • 低温地板辐射供暖的管路一般采用分、集水器与管路系统连接，分、
集水器组装在一个分、集水箱内，每套分、集水器负责３ ~８副盘管 供水、回水。这种形式便于每副盘管的安装、调节和控制，保证加热 管埋地部分无管件。每个支路供水、回水管可以设置远传式恒温阀以 调节室温。分、集水器的总供水、回水管上应设置关断阀。 • 分、集水器宜布置在厨房、盥洗间、走廊两头等既不占使用面积，又 便于操作的部位，并留有一定的检修空间，且每层安装位置宜相同。 分、集水器与共用总立管的距离不得小于３５０ｍｍ。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• ２.环路设置 • 为了减少流动阻力和保证供水、回水温差不致过大，地板供暖时加热
盘管均采用并联布置，原则上采取一个房间为一个环路，大房间一般 以房间面积２０ｍ３ 为一个环路，视具体情况可布置多个环路。每个 分、支环路的盘管长度一般为６０ ~８０ ｍ，最长不宜超过１２０ｍ 。 • 卫生间的面积较大时，可按地暖设置加热盘管，但应避开管道、地漏 等，并做好防水。也可用自成环路的散热器供暖，如采用类似光管式 散热器的干毛巾架与盘管连接，烘干毛巾的同时也向卫生间散热。
上一页
返回
任务三 低温地板辐射供暖系统的设计
• 一、热负荷计算
• 地板辐射供暖房间热负荷计算有两种方法：一是按折减２ ℃后的室 温作为计算依据；二是按原方法（计算温度不折减）进行计算，最后 乘以０．９ ~０．９５的热量折减系数。
• 按折减温度法计算地板供暖房间的热负荷：
• 说明： • （１）室内设计温度比按规范计算时低２℃。
项目五 辐射供暖
• 任务一 辐射供暖认识 • 任务二 低温热水地板辐射供暖系统 • 任务三 低温地板辐射供暖系统的设计 • 任务四 其他辐射供暖
返回
任务一 辐射供暖认识
• 一、辐射供暖的定义及特点
• 辐射供暖是散热设备主要依靠辐射传热方式向房间供热的供暖方式， 利用建筑物内部顶棚、墙面、地面或其他表面进行供暖的系统，辐射 散热量占总散热量的５０％以上。
要考虑补偿措施。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 一般当供暖面积超过４０ｍ２ 时，应设伸缩缝；当地面短边长度超 过６０ｍ 时，沿长边方向每隔７ｍ 设一道伸缩缝，沿墙四周１００ ｍｍ 均设伸缩缝，其宽度为５ ８ｍｍ，在缝中应填充弹性膨胀膏； 为防止密集管路胀裂地面，管间距小于１００ｍｍ 的管路应外包塑 料波纹管。
• ４.回填层 • 整个地板辐射供暖系统管材铺设完毕后，在其上面回填一层豆石混凝
土，用来保护加热管，主要是加热管加热后，通过加热上面的回填层 ，使热量由下向上均匀散热。回填层的厚度根据热媒温度和地表覆盖 层材料的性能来确定，但不宜小于５０ｍｍ。 • ５.温控装置 • 温控装置用来控制室温，既可以分层控制温度，也可以进行分室控制 温度，方便又节能。
• １.盘管敷设 • （１）施工材料的准备和选择。
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• １）选择合格的交联聚乙烯（ＸＬＰＥ）管，禁止用其他塑料管代替 交联塑料管，埋地盘管不应有接头，防止渗漏，盘管弯曲部分不能有 硬折弯现象，避免减少管道过流断面，增加流动阻力。选择合格的管 材及管件、铝箔片、自熄型聚苯乙烯保温板及专用塑料卡钉，专用接 口连接件。
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• 同一通路的加热管应保持水平，加热管的弯曲半径不宜小于８倍的管 外径，填充层内的加热管不应有接头，采用专用工具断口时，管口应 平整，交联塑料管铺设的顺序是从远到近逐个环圈铺设，凡是交联塑 料管穿地面膨胀缝处，一律用膨胀条分割成若干块地面隔开，交联塑 料管在此处均须加伸缩节，伸缩节为交联塑料管专用伸缩节，其接口 用热熔连接，施工中须由土建施工人员事先划分好，相互配合和协调 。加热管的固定可以分别采用以下的固定方法：
• ２）对流散热量： • 对于顶棚辐射供暖：
上一页 下一页 返回
任务三 低温地板辐射供暖系统的设计
• 对于地板辐射供暖： • 对于墙壁辐射供暖： • （２）查表法。根据不同的地面装饰层，制成不同管道间距、不同水
温下的地板散热量表，可直接查取，见附录５-１。 • ２.辐射板表面的平均温度
上一页 下一页 返回
• 在选用加热管管材时，质量必须符合国家现行标准中的各项规定。塑 料管或铝塑复合管的公称直径、壁厚与偏差见表５-２。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• ２.分、集水器 • 地板辐射系统的主要设备是分、集水器，如图５-６所示。分、集水
器用于连接各路加热供水、回水水量的分配、汇集的装置。按进水、 回水分为分水器和集水器。整个地板辐射系统的热水靠分水器将其均 匀地分配到每支管路中，在加热管中放热后汇集到集水器，回到热源 ，如此不断循环保证整个供暖系统的安全、正常运行。低温热水地板 辐射供暖系统中，分、集水器材质一般为紫铜或黄铜。 • 低温热水地板辐射供暖系统中的分、集水器管理多分支路管道，每个 分、集水器的分、支环路不宜多于８路，每个分、支环路供、回水管 上均应设置可关闭阀门。
• ３.辅助材料 • 在地板辐射供暖系统中，加热管是铺就在辅助材料上，用卡钉锚固在
其上。这里的辅助材料主要指保温材料，在系统中能起到保温作用， 同时也起到保护加热管的效果。
上一页 下一页 返回
任务二 低温热水地板辐射供暖系统
• 保温材料应具备以下特点：良好的保温隔热性能；较高的抵抗受压变 形的能力；良好的阻燃性和环保性以及良好的施工性能。
• 一、低温热水地板辐射供暖系统的热源形式
• 低温热水地板辐射供暖是指冬季以水温不超过６０℃、系统工作压力 不大于０．８ＭＰａ的低温热水为热媒，通过分水器与埋设在建筑物 内楼板构造层的加热管进行不间断的热水循环，热量由辐射地板向房 间散热，达到供暖目的。
• 地板辐射供暖热源可设独立热源（如燃油燃气锅炉、分户壁挂炉等） ，如图５-１所示；也可采用集中热源，如图５-２所示，或者其他供 回水、余热水、地热水等。
