单光子计数
单光子计数

鲁东大学物理与光电工程学院——近代物理实验(Ⅱ)学号 姓名 班级 日期单光子计数实验系统1.实验目的(1)了解单光子计数器的结构和工作原理;(2)学习用单光子计数系统检验微弱光信号的方法;(3)研究鉴别电压对系统性能的影响,确定最佳鉴别电压(阈值);(4)了解光子计数器的信噪比,测试光子计数器的最低暗计数率和最小可检测光计数率;2.实验原理2.1光子流量和光流强度光具有波粒二像性,其粒子性特征物理量(能量E 和动量p )与波动性特征物理量(频率ν和波长λ)的关系是/;//E hv hc p h E c λλ==== (1)式中h 是普朗克常量,c 是光速。
在弱光情况下,光的量子性特征明显,即光子。
一束单色光可以看成是光子流,光子流量R (CPS )定义为单位时间内通过某一截面的光子数(单位:秒-1,或Hz),光流强度是单位时间内通过某一截面的光能量E ,用光功率P 表示。
单色光的光功率P 等于光子流量R 乘以单光子能量(本实验所用单色光500nm ,光子能量E=4×10-19J),即P RE = (2)测得入射光子流量R ,即可计算出相应的入射光功率P 。
表1光子流量R(CPS)和光功率P(W)之间的对应数值关系及检测方法2.2单光子计数在量子通讯、量子光学、生物化学发光分析等领域中,辐射光强度极其微弱,光子流量为1~103,光电管的阴极受光照射产生光电子,经过多级倍增在阳极产生一系列分立的尖脉冲(光电子脉冲),再对脉冲进行放大、甄别后进行脉冲计数。
脉冲的平均数量与光子流量成正比,在一定的时间内对光脉冲计数,便可检测到光子流量,这种测量光强的方法称为光子计数。
实际的光电管中,入射光子是以一定概率(量子效率η)产生光电子,考虑到光电倍增管的量子效率η,可由脉冲计数率R p (CPS)换算出光子流量R/p R R η= (CPS) (3)光子计数器主要由光源、光阑筒、光电倍增管、放大器、甄别器、计数器等组成,图1.图1单光子计数器原理2.3光电倍增管PMT(Photo Multiplier Tub)2.3.1光电倍增管的结构和工作原理光电倍增管(PMT)是一种高灵敏度电真空探测器件,利用外光电效应把微弱的光输入转化为光电子, 并经过多级二次电子发射,使光电子获得倍增,实现微弱光的探测。
《单光子计数实验》课件

对未来研究的建议
01
深入研究单光子计数的物理机制和探测技术,提高探测效率和 准确性。
02
拓展单光子计数实验的应用领域,如生物医学、环境监测、光
学通信等。
加强与其他学科的交叉研究,如物理学、化学、生物学等,以
03
推动单光子计数实验的发展和应用。
THANKS
感谢观看
实验设备
03
电脑、数据采集和处理软件、电源等。
实验过程
调整光学元件
调整反射镜和透镜等光学元件 ,确保激光束准直并聚焦在光 电倍增管上。
调整激光功率
调整激光器的功率,以适应实 验需求。
连接设备
将单光子计数器、激光器、光 学元件和光电倍增管按照实验 要求连接起来。
开始计数
启动单光子计数器,开始记录 每个光子事件。
重复实验
进行多次实验以获取可靠的数 据。
数据处理与分析
数据整理
将实验数据整理成表格或图形形式,便于分析。
数据筛选
剔除异常数据,确保数据质量。
数据分析
利用统计分析方法,对数据进行处理和分析,得出实验结果。
结果解释
根据数据分析结果,解释单光子计数的原理和实验现象。
04
结果与讨论
实验结果
实验数据记录
而在电场的作用下被加速并打在电子计数器上,实现单光子的计数。
03
特点
高灵敏度、低噪声、计数精度高。
激光器
作用
产生单光子源,为实验提供所需的光子。
工作原理
利用激光的相干性,通过调制产生单光子。
特点
高亮度、高相干性、高稳定性。
光路系统
01
02
03
作用
将激光器产生的光子传输 到单光子计数器中。
单光子计数实验报告

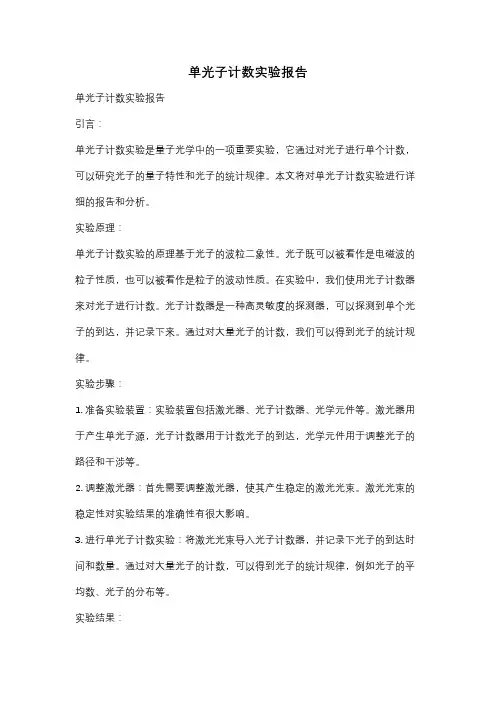

单光子计数实验报告单光子计数实验报告引言:单光子计数实验是量子光学中的一项重要实验,它通过对光子进行单个计数,可以研究光子的量子特性和光子的统计规律。
本文将对单光子计数实验进行详细的报告和分析。
实验原理:单光子计数实验的原理基于光子的波粒二象性。
光子既可以被看作是电磁波的粒子性质,也可以被看作是粒子的波动性质。
在实验中,我们使用光子计数器来对光子进行计数。
光子计数器是一种高灵敏度的探测器,可以探测到单个光子的到达,并记录下来。
通过对大量光子的计数,我们可以得到光子的统计规律。
实验步骤:1. 准备实验装置:实验装置包括激光器、光子计数器、光学元件等。
激光器用于产生单光子源,光子计数器用于计数光子的到达,光学元件用于调整光子的路径和干涉等。
2. 调整激光器:首先需要调整激光器,使其产生稳定的激光光束。
激光光束的稳定性对实验结果的准确性有很大影响。
3. 进行单光子计数实验:将激光光束导入光子计数器,并记录下光子的到达时间和数量。
通过对大量光子的计数,可以得到光子的统计规律,例如光子的平均数、光子的分布等。
实验结果:在实验中,我们得到了大量光子的计数数据,并进行了统计分析。
通过分析数据,我们得到了光子的平均数为10个,光子的分布呈正态分布。
这些结果与理论预期相符合,验证了实验的准确性和可靠性。
实验讨论:通过单光子计数实验,我们可以研究光子的量子特性和光子的统计规律。
光子的量子特性包括光子的波粒二象性、光子的纠缠等。
光子的统计规律包括光子的平均数、光子的分布等。
这些研究对于理解量子光学和量子信息科学具有重要意义。
实验应用:单光子计数实验在量子通信、量子计算等领域具有广泛的应用。
在量子通信中,我们可以利用光子的量子特性来实现安全的通信。
在量子计算中,我们可以利用光子的统计规律来进行计算和处理信息。
因此,单光子计数实验在实际应用中具有重要的意义。
结论:通过单光子计数实验,我们可以研究光子的量子特性和光子的统计规律。
单光子计数实验报告

引言:单光子计数实验是现代光子学研究中一项重要的技术手段,可以用于精确测量光子的数量和计数。
本文是对单光子计数实验的进一步探索和研究的报告,主要介绍了实验的设备和方法,以及实验过程中所遇到的问题和解决方法。
通过这些实验数据和分析结果,我们可以对单光子计数实验的原理和应用有更深入的了解,为相关研究和技术应用提供参考。
正文内容:一、实验设备和方法1.实验装置:我们采用了型光子计数器作为主要的实验装置。
该光子计数器具有较高的计数精度和稳定性,可以实现单光子计数和时间分辨测量。
2.实验光源:为了获得单光子信号,我们使用了一台型激光器。
该激光器可以发射高稳定度和窄脉冲宽度的光子,适用于单光子计数实验。
3.实验样品:我们选择了一种具有较高荧光量子效率的荧光物质作为实验样品。
通过调节样品的浓度和吸光度,我们可以控制单光子计数的强度和分布。
4.实验控制系统:为了实现精确控制和数据采集,我们采用了一个先进的实验控制系统。
该系统可以实时监测光子计数器的计数和时间,以及控制实验参数的设置。
二、实验过程和数据分析1.实验准备:在进行实验之前,我们需要对实验装置和控制系统进行校准和调试,确保实验的准确性和可靠性。
3.数据分析:通过对实验数据的分析,我们可以得到单光子计数的数据分布和统计特性。
在数据分析过程中,我们采用了一系列数学方法和统计模型,例如:泊松分布,高斯分布等等。
4.结果验证:为了验证实验结果的可靠性,我们进行了重复实验,并与模拟结果进行对比分析。
通过小概率事件的比较和实验误差的评估,我们可以确定实验的可信度和准确性。
5.实验拓展:在实验过程中,我们遇到了一些问题和挑战,例如:背景光噪声的影响,光子计数器的非线性等。
通过改进实验方法和技术手段,我们不断优化实验流程,并获得了更精确和可靠的实验结果。
三、实验结果和讨论1.单光子计数分布图:我们通过实验数据和分析,得到了单光子计数的分布图。
该分布图呈现出明显的峰值和尾部,符合光子计数的统计特性。
单光子计数

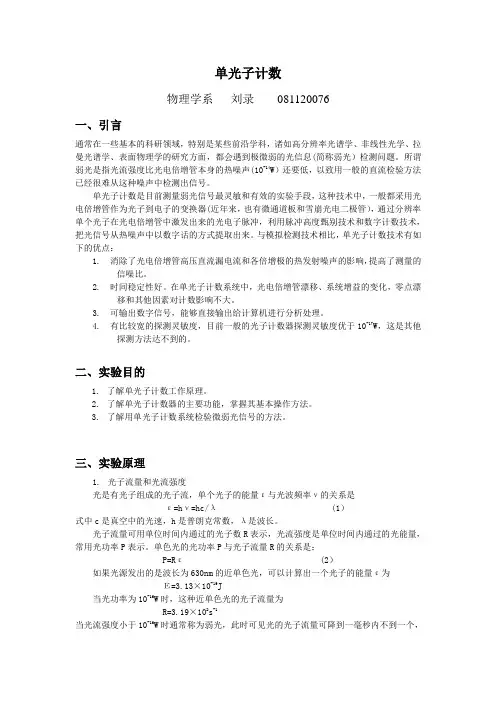

单光子计数物理学系刘录081120076一、引言通常在一些基本的科研领域,特别是某些前沿学科,诸如高分辨率光谱学、非线性光学、拉曼光谱学、表面物理学的研究方面,都会遇到极微弱的光信息(简称弱光)检测问题。
所谓弱光是指光流强度比光电倍增管本身的热噪声(10-14W)还要低,以致用一般的直流检验方法已经很难从这种噪声中检测出信号。
单光子计数是目前测量弱光信号最灵敏和有效的实验手段,这种技术中,一般都采用光电倍增管作为光子到电子的变换器(近年来,也有微通道板和雪崩光电二极管),通过分辨率单个光子在光电倍增管中激发出来的光电子脉冲,利用脉冲高度甄别技术和数字计数技术,把光信号从热噪声中以数字话的方式提取出来。
与模拟检测技术相比,单光子计数技术有如下的优点:1.消除了光电倍增管高压直流漏电流和各倍增极的热发射噪声的影响,提高了测量的信噪比。
2.时间稳定性好。
在单光子计数系统中,光电倍增管漂移、系统增益的变化,零点漂移和其他因素对计数影响不大。
3.可输出数字信号,能够直接输出给计算机进行分析处理。
4.有比较宽的探测灵敏度,目前一般的光子计数器探测灵敏度优于10-17W,这是其他探测方法达不到的。
二、实验目的1.了解单光子计数工作原理。
2.了解单光子计数器的主要功能,掌握其基本操作方法。
3.了解用单光子计数系统检验微弱光信号的方法。
三、实验原理1.光子流量和光流强度光是有光子组成的光子流,单个光子的能量ε与光波频率ν的关系是ε=hν=hc/λ (1)式中c是真空中的光速,h是普朗克常数,λ是波长。
光子流量可用单位时间内通过的光子数R表示,光流强度是单位时间内通过的光能量,常用光功率P表示。
单色光的光功率P与光子流量R的关系是:P=Rε (2)如果光源发出的是波长为630nm的近单色光,可以计算出一个光子的能量ε为Ε=3.13×10-19J当光功率为10-16W时,这种近单色光的光子流量为R=3.19×102s-1当光流强度小于10-16W时通常称为弱光,此时可见光的光子流量可降到一毫秒内不到一个,光子,因此实验中要完成的将是对单个光子进行检测,进而得出弱光的光流强度,这就是单光子计数。
光子计数技术

APD单光子计数具有量子效率高、功耗低、工作频谱范 围大、体积小、工作电压较低等优点。 但是同时也有增益低、噪声大,外围控制电路及热电制 冷电路较复杂等缺点。
10
3、真空雪崩光电二极管(VAPD)
针对PMT和APD的缺点,目前开发出一种真空雪崩光电二 极管(VAPD)单光子探测器,它是由光阴极和一个具有大 光敏区面积的半导体硅APD组成。 光阴极和APD之间保持高真空态,光子信号打到光阴极上, 产生光电子,这些光电子在高压电场的作用下加速,然后再 打到APD上。 对于硅APD,这些光电子的能量约为硅禁带能量的2000倍, 这样一个光电子就能产生大于2000对的电子空穴对。在 VAPD中,Si-APD的典型增益为500倍,因而VAPD的增益可 以达到106倍。
光子计数器
1
光子计数器
1 概述 2 光电倍增管及偏置电路与接地方式 3 光子计数过程中的噪声 4 光子计数器中的放大器 5 光子计数器测量弱光的上限 6 光子计数器中的鉴别器 7 光电倍增管的单光子响应峰 8 光电倍增管的计数坪区——最佳偏压的选择
2
1 概述
一、单光子计数技术 利用弱光照射下光电探测器输出电信号自然离散的特点, 采用脉冲甄别技术和数字计数技术把极其微弱的信号识别并 提取出来。 单光子计数探测技术是一种极微弱光探测法。 它所探测的光的光电流强度比光电检测器本身在室温下的 热噪声水平(10-14W)还要低,用通常的直流检测方法不能 把这种湮没在噪声中的信号提取出来。
加大电容将使脉冲变小变宽; 加大电阻则将使脉冲变大变宽,均 不符合光子计数的要求。
26
在正常的RaCa情况下,阳极电压的幅度为
Va I a Ra 8(A) 50() 0.4(mV )
注意,这个数据是以光电倍增管的增益G=106为例计算得出的,不同 的光电倍增管,其增益G是不同的,且G与偏置电压有关。 为了使得光子计数器的光电倍增管正常地工作,获得稳定的增益G并 使阳极输出电压有最大的信噪比和窄的脉冲高度,必须设计合理的偏 置电路。
单光子计数实验

实验十七单光子计数实验光子计数也就是光电子计数,即当光流强度小于10−16W时,光的光子流量可降到一毫秒内不到一个光子,因此该实验系统要完成的是对单个光子进行检测,进而得出弱光的光流强度,这就是单光子计数.它是微弱光信号探测中的一种新技术。
它可以探测弱到光能量以单光子到达时的能量。
目前已被广泛应用于喇曼散射探测、医学、生物学、物理学等许多领域里微弱光现象的研究。
通常的直流检测方法不能把淹没在噪声中的信号提取出来。
微弱光检测的方法有:锁频放大技术、锁相放大技术和单光子计数方法。
最早发展的锁频,原理是使放大器中心频率f0与待测信号频率相同,从而对噪声进行抑制。
但这种方法存在中心频率不稳、带宽不能太窄、对待测信号缺乏跟踪能力等缺点。
后来发展了锁相,它利用待测信号和参考信号的互相关检测原理实现对信号的窄带化处理,能有效的抑制噪声,实现对信号的检测和跟踪。
但是,当噪声与信号有同样频谱时就无能为力,另外它还受模拟积分电路漂移的影响,因此在弱光测量中受到一定的限制。
单光子计数方法,是利用弱光照射下光电倍增管输出电流信号自然离散化的特征,采用了脉冲高度甄别技术和数字计数技术。
与模拟检测技术相比有以下优点:1、测量结果受光电倍增管的漂移、系统增益的变化及其它不稳定因素影响较小。
2、基本上消除了光电倍增管高压直流漏电流和各倍增级的热发射噪声的影响,提高了测量结果的信噪比。
可望达到由光发射的统计涨落性质所限制的信噪比值。
3、有比较宽的线性动态范围。
4、光子计数输出是数字信号,适合与计算机接口作数字数据处理。
所以采用光子计数技术,可以把淹没在背景噪声中的微弱光信息提取出来。
目前一般光子计数器的探测灵敏度优于10-17W,这是其它探测方法所不能比拟的。
一、实验目的1、介绍这种微弱光的检测技术;了解SGD-2实验系统的构成原理。
2、了解光子计数的基本原理、基本实验技术和弱光检测中的一些主要问题。
3、了解微弱光的概率分布规律。
单光子计数技术

在可见光的弱光探测中,通常利用光子的量子特征,选用后面图 2-5 所示的光电 倍增管作探测器件。 光电倍增管从紫外 到近红外都有很高的灵 敏度和增益。当用于非 弱光测量时,通常是测 量阳极对地的阳极电流 (如图 2-1(a)), 或测量阳 极电阻 RL, 上的电压(如 图 2-1(b)),测得的信号 电压(或电流)为连续信 号,然而在弱光
1
后续脉冲效应是指光电倍增管辐出一个光屯子脉冲后 ,由于管子结构上的原因,又有后续脉冲输出。
(2)光电倍增管的供电。通常的光电技术中,光电倍增管采用负高压供电, 如图 2-1 所示,即光阴极对地接负高压,外套接地。阳极输出端可直接接到放大 器的输入端。这种供电方式,光阴极及各倍增极(特别是第一、第二倍增极)与外 套之间有电位差存在, 漏电流能使玻璃管壁产生荧光, 阴极也可能发生场致发射, 选成虚假计数,这对光子计数来讲是相当大的噪声。为防止这种噪声的发生,必 须在管壁与外套之间放置一金属屏蔽层,金属屏蔽层通过一个电阻接到光阴极 上,使光阴极与屏蔽层等电位;另一种方法是改为正高压供电,即阳极接正高压, 阴极和外套接地, 但输出端需要加一个隔直流、 耐高压、 低噪声的电容(见图 2-6)。
图 2-9 光电倍增光脉冲高度 分布(积分)曲线
4.计数器(定标器)计数器的主要功能是在规定的测量时间间隔内把甄别器输 出的标准脉冲累计和显示。 为满足高速计数率及尽量减小测量误差的需要,要求 计数器的计数速率达到 100MHz。但由于光子计数器常用于弱光测量,其信号计 数率极低,故选用计数速率低于 10MHz 的定标器也可以满足要求。
E p hv
hc
(2-1)
例如,实验中所用的光源是波长为,λ= 500 nm 的近单色光,则 EP=3.96*10-19J。光流强度常用光功率 P 表示,单位为 W。单色光的光功率 P 与 光子流量 R(单位时间内通过某一截面的光子数目)的关系为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
单光子计数摘要:本文简单介绍了单光子计数的原理、单光子计数器的主要性能及其操作方法,并用单光子计数器检测了微弱光信号。
关键词:单光子;单光子计数器;微弱光信号1.引言通常在一些基本的科研领域,特别是某些前沿学科,诸如高分辨率光谱学、非线性光学、拉曼光谱学、表面物理学的研究方面,都会遇到极微弱的光信息(简称弱光)检测问题。
所谓弱光是指光电流强度比光电倍增管本身的热噪声(10^-14W)还要低,以致用一般的直流检测方法已很难从这种噪声中检测出信号。
单光子计数是目前测量微弱光信号最灵敏和有效的实验手段,这种技术中,一般都采用光电倍增管作为光子到电子的变换器(近年来,也有用微通道板和雪崩光电二极管的),通过分辨单个光子在光电倍增管中激发出来的光电子脉冲,利用脉冲高度甄别技术和数字计数技术,把光信号从热噪声中以数字化的方式提取出来。
与模拟检测技术相比,单光子计数技术有如下的优点:1.消除了光电倍增管高压直流漏电流和各倍增极的热发射噪声的影响,提高了测量的信噪比。
2.时间稳定性好。
在单光子计数系统中,光电倍增管漂移、系统增益的变化,零点漂移和其他不稳定因素的计数影响不大。
3.可输出数字信号,能够直接输出给计算机进行分析处理。
4.有比较宽的线性动态范围,最大计数率可达10^6s^-1。
5.有很高的探测灵敏度,目前一般的光子计数器探测灵敏度优于10^-17W,这是其他探测方法达不到的。
2.实验目的1.了解单光子计数工作原理。
2.了解单光子计数器的主要性能,掌握其基本操作方法。
3.了解用单光计数器系统结检测微弱光信号的方法。
3.实验原理3.1光子流量和光流强度光是有光子组成的光子流,单个光子的能量ε与光波频率ν的关系是ε=hν=hc/λ式中c是真空中的光速,h是普朗克常数,λ是波长。
光子流量可用单位时间内通过的光子数R表示,光流强度是单位时间内通过的光能量,常用光功率P表示。
单色光的光功率P与光子流量R的关系是:P=Rε如果光源发出的是波长为630nm的近单色光,可以计算出一个光子的能量ε为Ε=3.13×10-19J当光功率为10-16W时,这种近单色光的光子流量为R=3.19×102s-1当光流强度小于10-16W时通常称为弱光,此时可见光的光子流量可降到一毫秒内不到一个,光子,因此实验中要完成的将是对单个光子进行检测,进而得出弱光的光流强度,这就是单光子计数。
3.2测量弱光时光电倍增管的输出特性当光子入射到光电倍增管的光阴极上时,光阴极吸收光子后将发射出一些光子,光阴极产生的光电子数与入射到阴极上的光子数之比成为量子效率。
大多数材料的量子效率都在30%以下。
在弱光下广电倍增管输出的光电子脉冲基本上不重叠,所以光子计数实际上是将光电子产生的脉冲逐个记录下来的一种探测技术。
当然,从统计意义上说也是单光子基数。
当光强降到10-16W左右时,尽管光信号是有一连续发光的光源发出的,而光电倍增管输出的信号却是一个一个分离的尖脉冲,光子流量与这些脉冲的平均计数率成正比。
只要用计数的方法测出单位时间内的光电子脉冲数,就相当于检测了光的强度。
3.3单光电子峰将光电倍增管的阳极输出脉冲接到脉冲高度记录器作脉冲高度分布分析,可以得到图像:脉冲幅度大小在V到(V+∆V)之间的脉冲计数率R与脉冲幅度大小V之间的关系。
它与(∆R/∆V)-V曲线有相同的形式,因此,当∆V取值很小时这种幅度分布曲线称为脉冲幅度分布的微分曲线。
脉冲幅度较小的主要是热发射噪声信号,而光阴极发射的电子形成的脉冲,其幅度集中在横坐标的中部,形成所谓“单光电子峰”。
形成这种分布的原因是:(1)光阴极发射的电子,包括光电子和热发射电子,都受到了所有倍增电极的增殖。
因此它们的幅度大致接近。
(2)各倍增极的热发射电子经受倍增的次数要比光阴极发射的电子经受的少,因此前者在阳极上形成的脉冲幅度要比后者低。
所以途中脉冲幅度较小的部分主要是热噪声脉冲。
(3)各倍增极的倍增系数不是一定值,有一定统计分布,大体上遵守泊松分布。
所以,如果用脉冲高度甄别器将幅度高于谷底的脉冲加以甄别、输出并计数显示,就可能实现高信噪比的单光子计数,大大提高检测灵敏度。
4.实验仪器4.1实验系统单光子计数实验系统由单光子计数器、外光路、制冷系统和电脑控制软件等组成,示意图如图1所示。
图1 单光子计数实验系统4.1光子计数器光子计数器的组成如图2所示。
以下分别叙述各部分功能。
图2 典型的光子计数系统4.1.1光电倍增管光电倍增管性能的好坏直接关系到光子计数器能否正常工作。
对光子计数器中所用的光电倍增管的主要要求有:光谱响应适合于所用的工作波段;暗电流要小(它决定管子的探测灵敏度);响应速度快、后续脉冲效应小及光阴极稳定性高。
为了提高弱光测量的信噪比,在管子选定之后,还要采取一些措施:1)屏蔽电磁噪声:电磁噪声对光子计数是非常严重的干扰,因此,作光子计数用的光电倍增管都要加以屏蔽,最好是在金属外套内衬以坡莫合金。
2)光电倍增管的供电部分减小噪声:通常的光电技术中,光电倍增管采用负高压供电,如图3-7所示,即光阴极对地接负高压,外套接地。
阳极输出端可直接接到放大器的输入端。
此时,光阴极及各倍增极(特别是第一、第二倍增极)与外套之间存在电位差,漏电流能使玻璃管壁产生荧光,阴极也可能发生场致辐射,造成虚假计数,这对光子计数来讲是相当大的噪声。
为了防止这种噪声的发生,可以在管壁与外套之间放置一金属屏蔽层,金属屏蔽层通过一个电阻接到光阴极上,使光阴极与屏蔽层等电位;另一种方法是改为正高压供电,即阳极接正高压,阴极和外套接地,但输出端需要加一个隔直流、耐高压、低噪声的电容,具体接法如图3所示。
图3 光电倍增管的正高压供电及阳极电路3)驱除热噪声:为获得较高的稳定性,降低暗计数率,本系统配有降低光电倍增管工作温。
度的致冷装置,并选用具有小面积光阴极的光电倍增管,阴极有效尺寸是=25mm4.1.2放大器放大器的功能是把光电倍增管阳极回路输出的光电子脉冲和其它的噪声脉冲线性放大,因而放大器的设计本着有利于光电子脉冲的形成和传输。
对放大器的主要要求有:有一定的增益;上升时间t r≤3ns,即放大器的通频带宽达100MHz;有较宽的线性动态范围及噪声系数要低。
图3-4中放大器的输出脉冲放大器的增益可按如下数据估算:光电倍增管阳极回路输出的单光电子脉冲的高度为V a,单个光电子的电量e=1.6×10-19C,光电倍增管的增益G=106,光电倍增管输出的光电子脉冲宽度t w=10-20ns量级。
按10ns脉冲计算,阳极电流脉冲幅度I a≈1.6×10-5A=16μA设阳极负载电阻R L=50Ω,分布电容C=20PF 则输出脉冲电压波形不会畸变,其峰值为:V a=I a R L≈8.0×10-4V=0.8mV当然,实际上由于各倍增极的倍增系数遵从泊松分布的统计规律,输出脉冲的高度也遵从泊松分布。
上述计算值只是一个光子引起的平均脉冲峰值的期望值一般的脉冲高度甄别器的甄别电平在几十毫伏到几伏内连续可调,所以要求放大器的增益大于100倍即可。
图3-4 放大器的输出脉冲4.1.3脉冲高度甄别器脉冲高度甄别器的功能是鉴别输出光电子脉冲,弃除光电倍增管的热发射噪声脉冲。
在甄别器内设有一个连续可调的参考电压——甄别电平V h。
如图5所示,当输出脉冲高度高于甄别电平V h时,甄别器就输出一个标准脉冲;当输入脉冲高度低于V h时,甄别器无输出。
如果把甄别电平选在与图3-10中谷点对应的脉冲高度V h上,这就弃除了大量的噪声脉冲,因对光电子脉冲影响较小,从而大大提高了信噪比。
V h称为最佳甄别(阈值)电平。
对甄别器的要求:甄别电平稳定,以减小长时间计数的计数误差;灵敏度(可甄别的最小脉冲幅度)较高,这样可降低放大器的增益要求;要有尽可能小的时间滞后,以使数据收集时间较短;死时间小、建立时间短、脉冲对分辨率≤10ns,以保证一个个脉冲信号能被分辨开来,不致因重叠造成漏计。
图5 甄别器的作用:a为放大后,b为甄别后需要注意的是:当用单电平的脉冲高度甄别器鉴别输出时,对应某一电平值V,得到的是脉冲幅度大于或等于V的脉冲总计数率,因而只能得到积分曲线(如图6所示),其斜率最小值对应的V就是最佳甄别(阈值)电平V h,在高于最佳甄别电平V h的曲线斜率最大处的电平V对应单光电子峰。
图6 光电倍增管脉冲高度分布—积分曲线4.1.4计数器计数器的作用是将甄别器输出的脉冲累计起来并予以显示。
用于光子计数的计数器要满足高计数率的要求,即要能够分辨时间间隔为10ns的二脉冲,相应的计数率为100MHz。
不过当光子计数器用于微弱光的量测时,它的计数率一般很低。
因此采用计数率低于10MHz的计数器亦可。
这部分还必须有控制计数时间的功能。
4.1.5光子计数器的噪声和信噪比光子计数器的噪声来源主要为光子发射的统计涨落、光阴极和倍增极的热电子发射和脉冲堆积效应等,具体讨论以下三种噪声来源。
1)泊松统计涨落噪声用光电倍增管探测热光源发射的光子,相邻的光子打到光阴极上的时间间隔是随机的。
根据统计规律,在一定时间间隔t内发出的光子数服从泊松分布。
2)暗计数因光电倍增管的光阴极和各倍增极有热电子发射,即在没有入射光时,还有暗计数(亦称背景计数)。
虽然可以用降低管子的工作温度、选用小面积光阴极以及选择最佳的甄别电平等使暗计数率R d降到最小,但相对于极微弱的光信号,仍是一个不可忽视的噪声来源。
3)脉冲堆积效应光电倍增管具有一定的分辨时间t R,当在分辨时间t R内相继有两个或两个以上的光子入射到光阴极时(假定量子效率为1),由于它们的时间间隔小于t R,光电倍增管只能输出一个脉冲,因此,光电子脉冲的输出计数率比单位时间入射到光阴极上的光子数要少;另一方面,电子学系统(主要是甄别器)有一定的死时间t d,在t d内输入脉冲时,甄别器输出计数率也要受到损失。
以上现象统称为脉冲堆积效应。
5.实验内容1.测量光电倍增管输出脉冲幅度分布的积分和微分曲线,确定测量弱光时的最佳(甄别)电平V h,并记录最佳阈值。
(1)选择光电倍增管输出的光电信号是分立尖脉冲的光源条件,运行“单光子计数”软件。
在模式栏选择“阈值方式”;采样参数栏中的“高压”是指光电倍增管的工作电压,1~8档分别对应620~1320V,由高到低每档按10%递减。
一般设为8档。
(2)在工具栏点击“开始”,将范围栏的“起始点”和“终止点”设为0和40,开始采集数据,得到一曲线,称为积分曲线。
其斜率最小值处就是阈值电平V h。
(3)在菜单栏点击“数据/图形处理”选择“微分”,再选择与积分曲线不同的“目的寄存器”运行,就会得到与积分曲线色彩不同的微分曲线。
