焊接冶金学期末考试试卷
焊工期末试题及答案
焊工期末试题及答案一、选择题1. 焊接是利用______作为媒介，在熔化状态下连接材料的一种方法。
a) 水 b) 火 c) 电 d) 声答案：c) 电2. 焊接过程中，工件或母材的材料会处于_____状态。
a) 高温 b) 低温 c) 室温 d) 正常温度答案：a) 高温3. 焊接中常用的保护气体是_______。
a) 氧气 b) 氮气 c) 氩气 d) 二氧化碳答案：c) 氩气4. 下列哪种焊接方式需要使用额外的填充材料？a) TIG焊 b) MIG/MAG焊 c) 气焊 d) 电弧焊答案：b) MIG/MAG焊5. 焊接后的焊缝质量与下列哪个因素无关？a) 焊接电流 b) 焊接电压 c) 焊接速度 d) 焊接温度答案：d) 焊接温度二、填空题1. 焊接过程中，焊接温度通常高于材料的_______点。
答案：熔化2. ______焊是一种用电极通过电弧产生的热量将工件焊接在一起的方法。
答案：电弧3. 焊工需要使用风扇或其他冷却装置来降低焊接过程中的_______。
答案：温度4. 焊接前需要对工件进行_______处理，确保表面干净和光滑。
答案：预处理5. 焊接中的焊缝通常使用焊条或焊丝来进行_______。
答案：填充三、简答题1. 简要说明手工电弧焊的工作原理及操作步骤。
手工电弧焊的工作原理是通过电弧将焊条和工件加热至熔化状态，并形成气体保护环境，使得焊条熔液和工件熔液相互结合在一起，从而形成焊缝。
操作步骤：1）准备工作：清理工件表面、选取合适的电极和电极包覆，准备好所需的焊接设备和个人防护装备。
2）调整电流和电压：根据工件材料和厚度，调整焊接机的电流和电压。
3）点火点焊：将电极靠近工件，并按下电极保持器，启动电弧。
4）完成焊接：在焊接过程中保持一定的速度和角度，使得电弧和焊条的熔融金属充分融化并与工件熔合。
5）整理焊缝：焊接完成后，用锤子或其他工具整理焊缝，去除熔渣和不平整的部分。
2. 请简述MIG/MAG焊的区别及其应用领域。
焊接冶金学试题
焊接冶金学试题（有用于材料成型与操纵工程专业焊接模块）一、概念或说明(每题2分共10分)1、联生结晶：2、熔合比：3、焊条药皮重量系数：4、金属焊接性：5、电弧热焊：二、选择填空(能够多个选择,每题1分,共15分)1、焊接区内的气体重要来源于( )。
①焊接材料②母材③焊条药皮2、焊接时, 不与氮气产生感化的金属,即不克不及消融氮又不形成氮化物的金属，可用N作为爱护气体,这种金属是( )。
①铜②铝③镍3、焊接熔渣的感化有( )①机械爱护感化②冶金处理感化③改良工艺机能4、焊接熔池的结晶时,熔池体积小，冷却速度大年夜，焊缝中以( )为主。
①柱状晶②等轴晶③平面晶5、熔合区的化学不平均性主假如表现于( )。
①凝固过渡层的形成②碳迁徙过渡层的形成③合金分层现象6、焊缝中的气孔和搀杂主关键处是( )。
①焊缝有效截面降低②应力集中，疲乏强度降低③抗氧化性降低④深透性气孔，使致密性降低。
7、打底焊道最易产生热裂纹,也最易产生冷裂纹,其重要缘故是( )。
①冷却速度快②应力集中③过热8、焊接构造钢用熔渣的成分是由( )等构成。
①氧化物②氟化物③氯化物④硼酸盐9、焊接冷裂纹按产生缘故可分为( )。
①淬硬脆化裂纹②低塑性脆化裂纹③层状扯破④应力腐化开裂⑤延迟裂纹10、有利于改良焊缝抗热裂纹机能身分重要有( )。
①细化晶粒②削减S、P ③结晶温度大年夜④参加锰脱硫11、热扎、正火钢焊接时，过热区机能的变更取决于( )等身分。
①高温逗留时刻②焊接线能量③钢材类型④冷裂偏向12、铸铁焊接时，阻碍半熔化区冷却速度的身分有：( )。
①焊接方法②预热温度③焊接热输入④铸件厚度13、下列哪些钢种具有必定的热应变脆化偏向。
( )①低碳钢②16Mn ③15 MnV14、焊缝为铸铁型时，阻碍冷裂纹的身分有( )。
①基体组织②石墨外形③焊补处刚度，体积及焊缝长短15、防止奥氏体钢焊接时产生点蚀的重要方法有( )。
①进行自熔焊接②焊接材料与母材超合金化匹配③推敲母材的稀释感化三、确信对错（对的打∨，错的打×每题１分,共15分）1、电流种类及极性对气孔的阻碍是直流反接，气孔大年夜,直流正接，气孔少,交换焊接，气孔更少。
焊接冶金学期末考试试卷A
勤奋求学诚信考试
理工大学试卷（A卷）
考试科目：焊接冶金学考试日期：2018年6月命题教师：
学院：材料学院专业班级：材控任课教师：
学生姓名：学号：课序号：考试座位号：
一、名词解释（每个2分，共10分）
(1)熔敷系数
(2)熔合比
(3)形状系数
(4)近缝区
(5)
二、填空题（每空1分，共30分）
1焊接冷裂纹按产生原因可分为、、。
2一般焊缝中的偏析主要有：、和。
3冷裂纹产生的三大因素为：、和。
4常用合金过渡方式有：应用、应用、应用、应用。
5焊条药皮的的作用有：、、。
6焊接热影响区的示意图如下，从左往右依次是熔合区、、
、、、未受影响区。
7焊接热裂纹主要是、、。
8影响再热裂纹的主要因素是和。
9根据焊条药皮组成的不同，焊条药皮可分为八种类型，请任写出三种：
、、。
10根据分子和离子理论，碱性氧化物有，酸性氧化物有。
（分别任写三种）
三、简答题（每题8分，共40分）
1焊接本身的特点是什么?
2焊条的工艺性能包括哪些方面，对焊接质量有何影响？3熔池的结晶线速度与焊接速度有什么关系？
4什么是合金过渡系数？影响合金过渡系数的因素有哪些？
5综合分析碱性焊条药皮中作用及对焊缝性能的影响。
四、论述题（每题10分，共20分）
1试述焊接冷裂纹的特征及其影响因素。
2氮、氧分别对焊接质量有什么影响，控制措施是什么？。
焊接冶金学试卷
焊接冶金学试卷及参考答案一、填空（每空1分，共30分）1、熔焊时，金属、熔渣和气象之间进行一些列的冶金反应。
2、手工电弧焊的焊接化学反应区有三个即要皮反应区、熔滴反应区和熔池反应区。
3、焊接区域气体的来源主要有：有机物的分解和燃烧、碳酸盐和高价氧化物的分解和材料的蒸发等。
4、焊接材料是焊接时所消耗材料的通称，包括焊条、焊丝和焊剂以及气体等。
5、熔滴过渡形式有：颗粒状过度、短路过度、附壁过度等。
6、焊接区内的气体主要由CO2、H2O、N2、H 2、O 2组成。
7、焊缝中常遇到的夹杂物有盐性夹杂、盐-氧化合物夹杂和氧化物夹杂。
8、常用的脱氧剂有AL、Ti、Si、Mn。
9、焊缝中化学成分的不均匀性包括显微偏析、区域偏析和层状偏析。
10、裂纹按产生的本质分为五大类即热裂纹、再热裂纹冷裂纹和层状撕裂以及应力腐蚀裂纹。
二、选择（10分每题1分）1、低氢型焊条（碱性焊条）焊缝的含氢量低的原因是药皮中含有很多的碳酸盐，它们受热分解生成（ 3 ）和氢反应生成稳定的OH。
1）O2 2）H2 3）CO2 4）N22、焊接区内的氢主要来源于焊接材料中的（ 3 ）。
1）碳酸盐 2）氧化物 3）水分 4）空气3、熔合区会出现明显的化学成分不均匀，成为（ 2 ）地带。
1）优质 2）薄弱 3）缺陷 4）不重要4、在焊接化学冶金中常用的脱硫剂是（ 2 ）1）铁 2）锰 3）硅 4）铜5、低碳钢含碳量低，固态相变的组织主要是（ 1 ）+少量珠光体。
1）铁素体 2）莱氏体 3）贝氏体 4）马氏体6、改善焊缝金属凝固组织的最有效冶金方法是（ 4 ）。
1）后热 2）进行脱氧 3）提高冶金反应时间 4 ）添加某些合金元素7、下列属于氧化物夹杂的有（ 3 ）1）CaO 2）FeO 3）SiO2 4）K2O8、硫在焊缝金属中的危害是以低熔点的（ 3 ）的形式存在。
1）S 2）FeS 3）Fe+FeS 4）SO29、钢铁表面的氧化皮在焊接过程中形成的气孔是（ 2 ）。
山东大学网络教育焊接冶金期末考试复习题
飞溅：酸性焊条电弧燃烧稳定，熔滴为细颗粒过渡，飞溅小；碱性焊条电弧稳定性较差，熔滴多为大颗粒短路过渡，故飞溅较大。
脱渣性：酸性焊条脱渣性比碱性焊条好。酸性焊条熔渣与碳钢的线膨胀系数相差较大，松脆性适中，故脱渣性好；碱性焊条熔渣与碳钢的线膨胀系数相差较小，松脆性差，故脱渣性较差，在角焊缝和深坡口底层脱渣尤为困难。
三、论述题
1．试对比分析碱性焊条和酸性焊条的工艺性能。
2．试分析焊接结晶裂纹产生的原因及防治措施。
参考答案：
1．试对比分析碱性焊条和酸性焊条的工艺性能。
碱性焊条的工艺性能比酸性焊条差。主要体现在如下几个方面：
焊接电弧的稳定性：酸性焊条药皮含有较多的稳弧剂，电弧燃烧稳定；碱性焊条由于药皮中萤石的反电离作用，用交流电源焊接时电弧不能稳定燃烧，只能采用直流电源焊接。
（1）目的：尽量减少焊缝中的含氧量。
（2）措施：在焊丝、焊剂或药皮中加入合适的元素或铁合金，使之在焊接过程中夺取氧。
（3）原则：脱氧剂在焊接温度下对氧的亲和力比被焊金属大；脱氧产物应不溶于液态金属；必须考虑脱氧剂对焊缝成分、性能以及焊接工艺性能的影响；在满足技术要求的前提下，还应考虑成本。
4．低碳钢焊接热影响区各部分的组织和性能。
2．16Mn钢焊接热影响区各部分的组织和性能。
（1）熔合区：半熔化区，其范围虽然很窄，但化学成分和组织性能上存在较大不均匀性，常是产生裂纹、脆性破坏的发源地。
（2）过热区：晶粒粗大，存在少量粒状贝氏体，韧性很低，常产生裂纹和脆化，是焊接接头的薄弱环节。
（3）相变重结晶区（正火区）：发生重结晶，晶粒细小，塑性韧性较好。

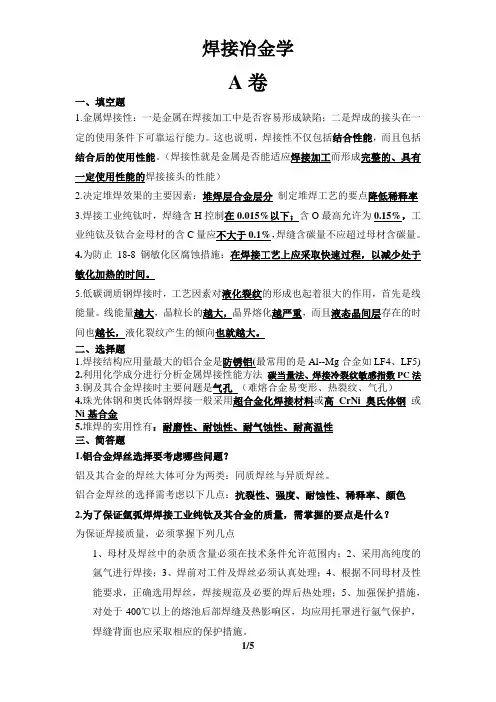

焊接冶金学AB试卷
A卷一、填空题1.金属焊接性：一是金属在焊接加工中是否容易形成缺陷；二是焊成的接头在一定的使用条件下可靠运行能力。
这也说明，焊接性不仅包括结合性能，而且包括结合后的使用性能。
（焊接性就是金属是否能适应焊接加工而形成完整的、具有一定使用性能的焊接接头的性能）2.决定堆焊效果的主要因素：堆焊层合金层分制定堆焊工艺的要点降低稀释率3.焊接工业纯钛时，焊缝含H控制在0.015%以下；含O最高允许为0.15%，工业纯钛及钛合金母材的含C量应不大于0.1%，焊缝含碳量不应超过母材含碳量。
4.为防止18-8钢敏化区腐蚀措施：在焊接工艺上应采取快速过程，以减少处于敏化加热的时间。
5.低碳调质钢焊接时，工艺因素对液化裂纹的形成也起着很大的作用，首先是线能量。
线能量越大，晶粒长的越大，晶界熔化越严重，而且液态晶间层存在的时间也越长，液化裂纹产生的倾向也就越大。
二、选择题1.焊接结构应用量最大的铝合金是防锈铝(最常用的是Al--Mg合金如LF4、LF5)2.利用化学成分进行分析金属焊接性能方法碳当量法、焊接冷裂纹敏感指数PC法3.铜及其合金焊接时主要问题是气孔（难熔合金易变形、热裂纹、气孔）4.珠光体钢和奥氏体钢焊接一般采用超合金化焊接材料或高CrNi奥氏体钢或Ni基合金5.堆焊的实用性有：耐磨性、耐蚀性、耐气蚀性、耐高温性三、简答题1.铝合金焊丝选择要考虑哪些问题？铝及其合金的焊丝大体可分为两类：同质焊丝与异质焊丝。
铝合金焊丝的选择需考虑以下几点：抗裂性、强度、耐蚀性、稀释率、颜色2.为了保证氩弧焊焊接工业纯钛及其合金的质量，需掌握的要点是什么？为保证焊接质量，必须掌握下列几点1、母材及焊丝中的杂质含量必须在技术条件允许范围内；2、采用高纯度的氩气进行焊接；3、焊前对工件及焊丝必须认真处理；4、根据不同母材及性能要求，正确选用焊丝，焊接规范及必要的焊后热处理；5、加强保护措施，对处于400℃以上的熔池后部焊缝及热影响区，均应用托罩进行氩气保护，焊缝背面也应采取相应的保护措施。
太原科技大学华科学院10-11焊接冶金基本原理试卷附有答案
太原科技大学华科学院2010/2011学年第二学期《焊接冶金学》期末考试课程试卷 A 卷一、名词解释1.焊接技术：焊接时指被焊工件的材质（同种或异种），通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子间的结合而形成永久性连接的工艺过程。
2.熔敷金属：完全由填充金属熔化后所形成的焊缝金属。
3.熔合比：焊缝金属中，局部熔化的母材所占的比例。
4.HAZ：熔焊中，在热源的作用下焊缝两侧的金属区域发生组织和性能上的改变“热影响区”或“近缝区”。
5.焊接线能量：焊接时焊接热源输入在单位长度的焊缝上的能量。
6.焊接温度场：焊接时焊件上的某瞬时的温度分布称为焊接温度场。
7.焊缝熔池：熔焊时，在焊接热源的作用下焊条熔化的同时被焊金属也发生局部的熔化。
母材上由熔化的焊条金属与局部的熔化的母材所形成的具有一定几何形状的液体金属叫熔池。
8.焊接热源：由外界提供的实现焊接的能量称为焊接热源。
9.合金过度：就是把所需要的合金元素通过焊接材料过渡到焊缝金属（或堆焊金属）中去的过程。
10.应力腐蚀裂纹：焊接结构在腐蚀介质和残余应力的共同作用下产生的裂纹。
二、填空题1．焊接材料包括：焊条、焊丝、焊剂、保护气体等。
2．焊接熔渣在焊接中的作用：冶金处理作用、机械保护作用、改善工艺性能的作用。
3．焊缝中的夹杂物有氧化物、氮化物、硫化物三种。
4．焊接热裂纹的种类有结晶裂纹、液化裂纹、多变化裂纹三种。
5．焊条药皮的作用包括：保护作用、冶金作用、电弧稳定的燃烧、焊接飞溅小、焊缝成形美观、易脱渣、适于各种位置施焊。
6．用药皮焊条焊接时，熔滴过渡的形式主要有短路过渡、颗粒状过渡、附壁过渡。
7．CO气孔的特征是沿结晶方向分布，有些像条虫状卧在焊缝内部。
8．在热裂纹产生的位置一般在焊接热影响区，裂纹的走向沿晶间开裂。
三、简答题1．简述焊接、钎焊和粘焊在本质上的区别答：焊接被焊材料与母材均熔化，且形成共同的晶粒；钎焊时只有钎料熔化，而母材不熔化，一般不形成共同晶粒，只有原子间的扩散；粘焊既不形成共同的晶粒也没有原子间的扩散，只是靠粘接剂与母材的粘接作用。
金属焊接期末试题及答案
金属焊接期末试题及答案一、选择题（每题4分，共40分）1. 金属焊接是指利用热源或外界激励作用下，将金属材料熔化并凝固在一起的加工方法。
以下不属于金属焊接方法的是：A. 电弧焊接B. 气焊C. 激光焊接D. 电子束焊接答案：C2. 以下哪项不是金属焊接的主要优点？A. 可焊接性强B. 焊接速度快C. 节约原材料D. 焊接接头强度高答案：C3. 金属焊接中，焊接电弧产生的温度可达到：A. 2000°CB. 3000°CC. 4000°CD. 5000°C答案：B4. 焊接接头质量评定中的焊缝性状质量检查主要包括：A. 焊缝形状检查B. 剥离试验C. 断裂试验D. 拉伸试验答案：A5. 可以用于金属焊接的电源有：A. 直流电源B. 交流电源C. 直流或交流电源D. 无电源需求答案：C6. 以下焊接缺陷中，哪一项不是属于气孔缺陷？A. 网孔B. 空孔C. 冲击孔D. 针孔答案：C7. 焊接过程中，如果焊接参数设置不当，焊缝中可能会出现的缺陷是：A. 气孔B. 闭合裂纹C. 焊剂热裂纹D. 沉积疤痕答案：B8. 焊缝中的几何尺寸尺度范围错误会导致以下哪种缺陷？A. 过高焊肉B. 焊缝内夹杂C. 缺脚D. 冷裂纹答案：C9. 在金属焊接中，欠熔是一种常见的焊缺陷，以下哪项属于欠熔现象？A. 未完全熔透B. 凝固时间过长C. 电弧温度过高D. 聚焦能量不足答案：D10. 以下哪种不是金属焊接中常用的焊接材料？A. 焊条B. 焊丝C. 焊剂D. 焊粉答案：D二、判断题（每题4分，共40分）判断下列各题，对的在括号内填写“对”，错的填写“错”。
1. （对）金属焊接的加工过程主要分为准备工作、焊接实施和焊后处理三个阶段。
2. （错）氩弧焊接是一种常用的气焊方法。
3. （错）金属焊接过程中，焊接工艺参数的选择对焊缝质量没有影响。
4. （对）焊接变形是金属焊接过程中不可避免的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
勤奋求学诚信考试
大学试卷（A卷）
考试科目：焊接冶金学考试日期：2017年6月命题教师：第三组
学院：材料学院专业班级：材控任课教师：
学生姓名：学号：课序号：考试座位号：
一、名词解释(共10分,每个1分)
1.再热裂纹：
2.层状撕裂：
1.再热裂纹：再热裂纹，焊后焊件在一定温度范围内再次加热而产生的裂纹。
再热裂纹通常发生在熔合线附近的粗晶区中，从焊趾部位开始，延向细晶区停止。
2.层状撕裂：大型厚壁结构，在焊接过程中会沿钢板的厚度方向出现较大的拉
伸应力，如果钢中有较多的夹杂，那么沿钢板轧制方向出现一种台阶状的裂
纹。
二、填空(共38分,每个1分)
1、层状撕裂的裂纹特有的特征是呈状。
2、影响再热裂纹的主要因素是和。
3、含有的金属材料才具有产生再热裂纹的敏感性。
4、活性熔渣对焊缝金属的氧化可分为两种基本形式：（扩散氧化）、（置
换氧化）。
5、合金过渡的方式：（应用合金焊丝或带极）、（应用药芯焊丝或药芯焊
条）、（应用合金药皮或粘结焊剂）、（应用合金粉末）。
6、根据焊条药皮组成的不同，焊条药皮可分为八种类型，请任写出五种：
（氧化钛型）、（氧化钛钙型）、（钛铁矿型）、（氧化铁型）、（纤维素型）、
（低氢型）、（石墨型）、（盐基型）。
7、根据焊接过程的特点，一般焊缝中的偏析主要有哪三种：（显微偏析）、
（区域偏析）、（层状偏析）。
8、焊缝中常见的夹杂物有哪些：（氧化物）、（氮化物）、（硫化物）。
9、焊接本身的特点有：（加热的温度高）、（加热的速度快）、（高温停留
时间短）、（自然条件下连续冷却）、（局部加热）
三、简答题(共32分)
1.防止产生再热裂纹的方法有哪些？（6分）
（1）预热预热温度为200～450℃。
若焊后能及时后热，可适当降低预热温度。
（2）应用低强度焊缝使焊缝强度低于母材以增高其塑性变形能力。
（3）减少焊接应力合理地安排焊接顺序、减少余高、避免咬边及根部未焊透等缺陷以减少焊接应力。
4. 试述防止焊缝中产生气孔的常用方法。
1)仔细清除焊件表面上的污物，手弧焊时在坡口面两侧各10mm、埋弧焊时各20mm范围内去除锈、油，应打磨至露出金属表面光泽，特别是在使用碱性焊条和埋弧焊时，更应做好清洁工作。
2)焊条和焊剂一定要严格按照规定的温度进行烘焙：酸性焊条75～150℃；碱性焊条350～450℃；焊剂250℃，并保温1～2h。
烘焙后的焊条应放在焊条保温筒内，随用随取。
碱性焊条在露天存放4h以上时应重新烘焙，重复烘焙的次数不得超过3次。
3)不应使用过大的焊接电流。
4)采用直流电源施焊时，电源极性应为反接。
5)碱性焊条施焊时，应采用短弧焊。
6)引弧时应将焊条略作停顿，对引弧处进行预热，否则引弧处容易形成气孔。
7)采用手弧焊打底、埋弧焊盖面的工艺时，打底焊条应为碱性焊条，用酸性焊条打底极易产生气孔。
8)气体保护焊时应调节气体流量至适当值、流量太小，保护不良，易使空气侵入形成气孔。
四、综合分析(共20分)
1.简述焊接裂纹的种类及其特征和产生的原因（10分）
2.压力容器用耐热钢及其焊接性
答：在普通碳钢中加入一定量的合金元素，以提高钢的高温强度和持久强度，就形成了低合金耐热钢，对于压力容器用低合金耐热钢，为改善其焊接性能，常常把碳含量控制在0.2％以下。
这类钢通常以退火态或正火+回火状态交货。
由于合金含量在2.5％以下的低合金耐热钢具有珠光体+铁素体组织，故也经常称为珠光体耐热钢，如15CrMoR。
合金含量在3％~ 5％之间的低合金耐热钢供货状态为贝氏体+铁素体组织，故也称为贝氏体耐热钢，如12Cr2Mo1R。
压力容器上使用的低合金耐热钢主要是以加入铬和钼元素或辅以
加入少量的钒、钛等元素来提高钢的蠕变强度和组织稳定性，所以也经常称之为Cr-Mo耐热钢或Cr-Mo-V系耐热钢。
也正由于这一类钢在耐高温的同时还具有良好的抗氢腐蚀性能，为此，Cr-Mo或Cr-Mo-V系的低合金耐热钢亦经常称为抗氢钢。
作为耐热钢，除上面已讲到的低合金耐热钢外，还有合金含量在在6％~ 12％之间的中合金耐热钢，如1Cr5Mo、1Cr9Mo1，和合金大于13％的高合金耐热钢，如1Cr17。
由于在压力容器中这两类耐热钢并不多见，本节以叙述低合金耐热钢为主。
为保证耐热钢焊接接头在高温、高压和各种腐蚀介质条件下长期安
全的运行，其焊接接头性能应满足下列几点要求。
①接头的等强性耐热钢接头不仅应具有与母材基本相等的室温和高温短时强度，而且更重要的是应具有与母材相近的高温持久强度。
②接头的抗氢性和抗氧化性耐热钢接头应具有与母材基本相同的抗氢性和高温抗氧化性。
为此，焊缝金属的合金成分和含量应与母材基本一致。
③接头的组织稳定性耐热钢焊接接头在制造过程中，特别是厚壁接头将经受长时间多次热处理，在运行过程中将长期受高温高压的作用，接头各区不应产生明显的组织变化及由此引起的脆变或软化。
④接头的抗脆断性虽然耐热钢压力容器大多数是在高温下工作，但当压力容器和管道制造完工后将在常温下进行设计压力1.25倍压力的水压试验。
在安装检修完后，要经历水压试验及冷启动过程。
因此，耐热钢焊接接头亦应具有一定的抗脆断性。
⑤接头的物理均一性耐热钢焊接接头应具有与母材基本相同的物理性能。
焊缝金属的热膨胀系数和热导率应基本一致，这样就可避免接头在高温运行过程中的热应力。
附录焊接裂纹知识点总结。
