热释电红外感应报警器
热释电人体红外报警器的常用芯片的基本知识
热释电人体红外报警器的常用芯片的基本知识热释电人体红外报警器是一种广泛应用于家庭、商业、办公等领域的安全防范设备。
它可以通过采集人体的红外热量，来确定人体的存在，并发出警报。
其中，常用芯片是热释电传感器（Pyroelectric Sensor）和控制芯片（Control Chip）。
一、热释电传感器热释电传感器是热释电人体红外报警器的核心部件。
它是一种利用热释电效应制成的微型传感器，具有灵敏度高、可靠性好、功耗低等特点。
其工作原理是通过检测物体的红外辐射，将热量转换成电信号输出，在红外辐射强度变化时能够产生电荷，从而有效地提高探测器的灵敏度。
目前，热释电传感器已广泛应用到各种安防领域中。
二、控制芯片控制芯片是热释电人体红外报警器的另一个核心部件，它主要负责控制热释电传感器的输出信号，并处理传感器采集的数据。
常用的控制芯片有两类，一类是数字控制芯片（Digital Control Chip），另一类是模拟控制芯片（Analog Control Chip）。
数字控制芯片适用于高速数字信号处理，而模拟控制芯片适用于需要高精度信号处理的场合。
三、常见问题及解决方案在使用热释电人体红外报警器时，常见的问题有多种。
以下是其中的几个解决方案：（一）、误报问题误报问题是热释电人体红外报警器常见的问题之一。
误报的原因可能是传感器所处环境温度变化大或者某种因素导致的误报。
一般来说，可以通过调节热释电传感器的灵敏度，来解决误报问题。
（二）、漏报问题漏报问题是另一个常见的问题。
漏报的原因可能是传感器使用寿命老化，或者传感器所处环境温度变化较小。
为了解决漏报问题，可以定期更换传感器或增加热释电传感器的数量。
（三）、传感器定位问题传感器定位问题是一个极为重要的问题。
如果传感器安装位置不对，就可能会导致传感器无法正常工作。
在选择传感器安装位置时，应该注意避免在阳光直射或通风不良的地方，以及避免与其他电子设备干扰。
总之，热释电人体红外报警器可以有效地提高家庭、商业、办公等领域的安全防范能力。
红外报警器
红外报警器
简介
红外报警器是一种应用于安防领域的设备，可以检测人体红外热量，当有人移动或停留时，就会发出警报。
基本原理
红外报警器基于热释电效应工作。
当有物体（如人体）通过红外热辐射时，热辐射会通过探测器引起一定程度的温度变化，从而产生所谓的热释电效应。
热释电元件在这种情况下会发生温度变化，产生微弱电流信号，然后通过信号放大电路和报警电路输出报警信号。
工作原理
红外报警器主要由红外探测器、信号处理模块、放大电路和报警电路组成。
当有人移动或静止时，人体在红外热辐射波段中就会产生微量信号，通过红外探测器进行接收，并通过信号处理模块对信号进行分析。
分析处理后，如果检测到人体移动或静止，就会通过报警电路和声光报警器等设备输出报警信号。
分类
根据使用应用，红外报警器可以分为以下几类：
•室内型：主要用于室内安防监控。
•室外型：主要用于室外环境监测，例如围墙、人行道、公园等场所。
•微波红外探测器：主要是从微波信号和红外热辐射两个方面来对目标进行检测和监测。
应用领域
红外报警器广泛应用于以下几个方面：
•家庭、公寓、商场等地的安全报警系统。
•重要区域、工程项目、大型会展、警车、消防车等场所的防盗报警系统。
•银行、金库、贵重物品保管库房、密码室等重要安全场所的防盗、备份防范系统。
•第一道防线的工厂、仓库、办公场所等的安防系统。
结语
红外报警器的出现，极大地提高了社会安全防范能力，它的使用范围越来越广泛。
但是，在选择使用红外报警器时，需要考虑到其灵敏度、鲁棒性、可靠性等因素，以确保其安全、稳定地运行。
热释电红外传感器工作流程
热释电红外传感器工作流程一、啥是热释电红外传感器呢。
热释电红外传感器呀，就像是一个特别机灵的小卫士。
它能够感知周围环境中的红外线变化哦。
这个红外线呢，我们人眼是看不到的，但是这个小传感器可厉害啦。
它是由好多复杂又神奇的小部件组成的。
比如说有一个能对红外线产生反应的热释电元件，这个元件就像是传感器的小鼻子，对红外线的味道特别敏感呢。
二、工作的开始：探测红外线。
热释电红外传感器开始工作的时候，就像一个小侦探在黑暗中寻找线索一样。
它周围的物体都会发出红外线，不管是我们人啊，还是小动物啊，甚至是一些发热的小电器。
传感器就静静地待在那里，等着红外线过来。
当红外线照射到热释电元件上的时候，这个元件就会因为红外线带来的热量变化而发生一些变化。
这个变化就像是小元件被红外线轻轻拍了一下，然后它就开始兴奋起来啦。
三、信号的转换。
热释电元件一兴奋可不得了，它就开始把自己感受到的红外线的变化转换成一种电信号。
这就好比是它把自己看到的红外线的秘密翻译成了一种电的语言。
这个电信号很微弱哦，就像一个小蚂蚁的力量那么小。
但是呢，可不能小看这个小信号，它可是后面一系列动作的关键呢。
四、放大信号。
这个微弱的电信号可不能就这么直接用呀，它得变得强壮起来才行。
这时候呢，就有一些专门的电路来给这个小信号帮忙啦。
这些电路就像是小信号的健身教练，把这个微弱的电信号放大。
就好像把一只小蚂蚁变成了一只强壮的大象。
放大后的信号就有足够的力量去做更多的事情啦。
五、处理信号。
信号被放大之后呢，还不能直接用哦。
它得经过一些处理，就像我们整理自己的思路一样。
会有一些芯片或者电路对这个信号进行分析，看看这个信号代表的是一个正常的物体运动呢，还是一些干扰的信号。
比如说，如果只是一阵风吹过，让周围的温度有了一点小小的变化，传感器得能分辨出来这不是真正有东西在动，不能乱报警呀。
六、输出信号。
经过处理之后的信号就可以输出啦。
这个输出的信号就像是传感器给外界传达的一个消息。

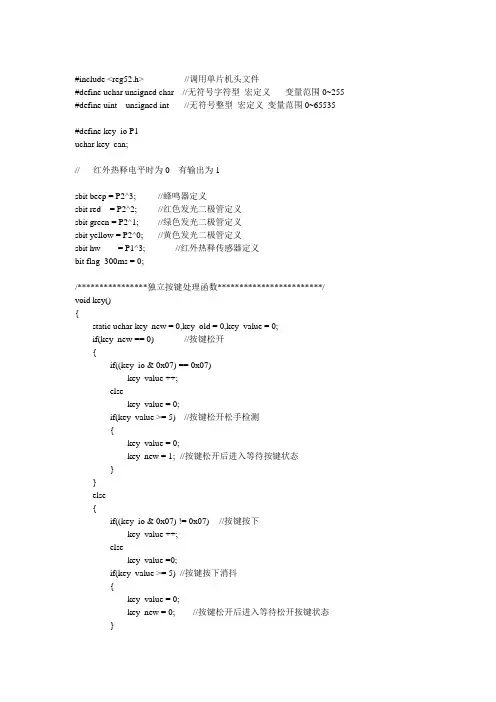

热释电人体感应红外报警器设计制作源代码
#include <reg52.h> //调用单片机头文件#define uchar unsigned char //无符号字符型宏定义变量范围0~255 #define uint unsigned int //无符号整型宏定义变量范围0~65535#define key_io P1uchar key_can;// 红外热释电平时为0 有输出为1sbit beep = P2^3; //蜂鸣器定义sbit red = P2^2; //红色发光二极管定义sbit green = P2^1; //绿色发光二极管定义sbit yellow = P2^0; //黄色发光二极管定义sbit hw = P1^3; //红外热释传感器定义bit flag_300ms = 0;/****************独立按键处理函数************************/ void key(){static uchar key_new = 0,key_old = 0,key_value = 0;if(key_new == 0) //按键松开{if((key_io & 0x07) == 0x07)key_value ++;elsekey_value = 0;if(key_value >= 5) //按键松开松手检测{key_value = 0;key_new = 1; //按键松开后进入等待按键状态}}else{if((key_io & 0x07) != 0x07) //按键按下key_value ++;elsekey_value =0;if(key_value >= 5) //按键按下消抖{key_value = 0;key_new = 0; //按键松开后进入等待松开按键状态}}key_can = 20;if((key_new == 0) && (key_old == 1)){switch(key_io & 0x07){case 0x06: key_can = 1; break; //得到按键值case 0x05: key_can = 2; break; //得到按键值case 0x03: key_can = 3; break; //得到按键值}}key_old = key_new;}/*************定时器0初始化程序***************/void time_init(){EA = 1; //开总中断TMOD = 0X01; //定时器0工作方式1ET0 = 1; //开定时器0中断TR0 = 1; //允许定时器0定时}uchar flag_alarm ; //报警标志位uchar flag_bufang ; //布防标志位uchar flag_bufang_en ; //布防标志位使能uint flag_value; //用做定时器的变量/******************红外报警处理**********************/ void hongwai_dis(){if(flag_alarm == 1) //报警{red = ~red; //红灯报警beep = ~beep; //蜂鸣器报警}if(flag_bufang_en == 1) //准备开始布防{green = ~green; //绿灯闪}if(flag_bufang == 1) //确认布防{green = 0; //如果延时布防成功绿灯长亮if(hw == 1) //红外有输出{flag_alarm = 1;}}}/******************对应不同按键处理**********************/ void key_with(){if(key_can == 1) //按键紧急报警{flag_alarm = 1; //报警标志位;}if(key_can == 2) //布防按键{flag_bufang_en = 1;}if(key_can == 3) //取消报警把变量清零{flag_alarm = 0;flag_bufang = 0;flag_bufang_en = 0;flag_value = 0;P2 = 0xff;}}/******************主程序**********************/void main(){time_init();while(1){key();yellow = ~hw; //红外热释电指示灯有输出就亮黄灯if(key_can < 10){key_with(); //按键设置函数}if(flag_300ms == 1){flag_300ms = 0;hongwai_dis(); //红外报警函数}}}/*************定时器0中断服务程序***************/ void time0_int() interrupt 1{static uint value;TH0 = 0x3c;TL0 = 0xb0; // 50msvalue ++;if(value % 6 == 0){flag_300ms = 1;}if(flag_bufang_en == 1){flag_value ++;if(flag_value >= 600) //30秒{flag_bufang = 1;flag_bufang_en = 0;flag_value = 0;}}}。
被动型热释电红外线报警器
该报警器的响应时间通常很短，可以减少误报和漏报的可能 性。
抗干扰能力
抗背景干扰
被动型热释电红外线报警器能够抵抗背景干扰，如日光、灯光等，从而提高了探 测的准确性和可靠性。
抗噪声干扰
该报警器通常具有较好的抗噪声干扰能力，能够在嘈杂的环境中保持稳定的探测 性能。
04
被动型热释电红外线报警器的 安装与使用
准确探测到红外线信号。
使用方法
开启报警器
接通电源后，按下报警器上的 电源开关，启动报警器。
设置探测范围
根据实际需求，通过调节报警 器上的灵敏度旋钮，设置探测 范围。
探测目标
当有目标进入探测范围时，报 警器会发出警报声或灯光提示 ，同时输出相应的信号。
解除警报
当目标离开探测范围或确认安 全后，可以通过按下报警器上
信号处理电路
前置放大器
将传感器输出的微弱信号进行放大，以便后续电路处理。
带通滤波器
对前置放大器输出的信号进行滤波，以去除噪声和干扰。
电压/电流转换电路
将滤波后的信号转换为电压或电流信号，以便后续电路进行处理 。
报警电路
比较器
将电压或电流信号与预设阈值进 行比较，当信号超过阈值时，比
较器输出高电平。
被动型热释电红外线报警器
汇报人： 2023-12-18
目录
• 被动型热释电红外线报警器概 述
• 被动型热释电红外线报警器的 组成及工作原理
• 被动型热释电红外线报警器的 性能特点
目录
• 被动型热释电红外线报警器的 安装与使用
• 被动型热释电红外线报警器的 故障诊断与维护
• 被动型热释电红外线报警器的 未来发展趋势和研究方向
的解除按钮解除警报。
热释红外防盗报警电路的设计
热释红外防盗报警电路的设计热释红外防盗报警器是一种通过热释电红外传感器探测人体发射的10微米的左右特定波长的红外线而释放报警信号的报警装置，它因为具有不需要红外或电磁波等发射源，灵敏度高，探测范围大，隐蔽性好，可流动安装等优点，因而在仓库，车库以及居民家庭住房等地方有广泛的应用。
一实验目的：1、掌握数模混合电路的设计过程。
2、掌握multisim电路仿真软件的使用。
二实验任务：利用红外热释转感器探测人体目标，在监测到可疑目标时，控制音乐片发出响亮的“呜呜…..”报警声。
设计要求：1．报警器可探测的的距离大于3米；2．静态功耗小于10mA；3．供电电压为DC6V，可以通过电池串联作为供电源。
扩展要求：1．能够通过无线方式传输报警信号；2．现场控制照明灯（白天抑制，夜晚点亮）。
三实验要求：1．设计要求（1）画出电路原理图（或仿真电路图）。
（2）元器件及参数选择。
（3）电路仿真与调试。
2．制作要求在电路板上，搭建与调试，发现问题和解决问题。
3．编写实验报告四原理框图：1．结构：被动式红外报警器主要由光学系统，热释电红外传感器，信号滤波和放大，信号处理和报警电路等几部分组成。
其结构构图如下图所示：2．工作原理：在该探测技术中，所谓“被动”是指探测器本身不发出任何形式的能量，只是靠接收自然界能量或能量变化来完成探测目的。
被动红外报警器电路中的热释红外传感器采用通用的P228型器件，配用检测角度为84度的菲涅尔透镜，检测区域为球形，有效探测距离为12-15米。
当人体辐射的红外线通过菲涅尔透镜被聚焦在热释电红外传感器的探测元上时，电路输出正弦信号被送往后续的信号处理电路部分。
信号处理单元主要是有高、低通放大电路，电压比较器以及由时基集成电路LM555及其外围元件构成的单稳态延时电路组成。
当热释电红外传感器检测到人体活动时，前面的高、低通放大电路以及电压比较器将触发单稳态延时电路翻转从而使后续的报警电路发出报警声，报警的声音由其电路中的不同音乐片决定。
PIR人体热释电红外报警开关
PIR人体热释电红外报警开关红外报警开关采用国内外最流行的ＰＩＲ人体热释电传感器作信号探测器，灵敏度高，探测距离可达１０米以上，其俯视角可达８６°，水平视角可达１２０°。
因它仅对人体释放的、特定波长的红外光最敏感，因而误动作极小。
当有人在其探测区域内以０．３～３Ｈｚ的频率活动时，它就能感生出微弱的电信号，经Ｕ－Ａ、Ｕ－Ｂ两级放大后，从Ｕ－Ｂ⑦脚输出０．５～５．５Ｖ的强信号。
Ｄ１、Ｄ２、Ｒ１０～Ｒ１３及Ｕ－Ｃ组成双门限比较器，因ＰＩＲ感生的信号电压可正可负，故Ｕ－Ｂ⑦脚输出的电压亦可正可负（对中心电压３Ｖ而言）。
当其输出的电压达到４．１Ｖ以上时，通过Ｄ１施加于Ｕ－Ｃ⑩脚的电压高于⑨脚的电压（３．３Ｖ），使Ｕ－Ｃ⑧脚输出高电位；而当Ｕ－Ｂ⑦脚输出的电位低于２Ｖ时，则Ｕ－Ｃ⑨脚的电压将通过Ｄ２下降至２．７Ｖ以下，其⑧脚也输出高电位。
平时无信号时，由于Ｕ－Ｃ⑨脚的电位（３．３Ｖ 高于⑩脚（２．７Ｖ），故⑧脚无输出。
当ＰＩＲ接收到信号时，⑧脚就一定输出高电位，通过Ｄ３、Ｒ１４给Ｃ８充电，使Ｕ－Ｄ{12}脚电位高于{13}脚，其{14}脚输出高电位触发双向可控硅导通，点亮电灯。
由于Ｃ８所储电能通过Ｒ１５、ＶＲ２放电需时约２分钟，故在此２分钟内灯一直亮着。
当Ｃ８上的电压低于{13}脚电压（１Ｖ）时，{14}脚无输出，可控硅关闭，灯自动熄灭。
在夜间入眠或家中无人时，可将开关Ｓ闭合，一旦有小偷潜入探测区域内，在灯亮的同时会伴随着铃声大作，可以将小偷吓跑，起到防盗的作用。
光敏电阻ｃｄｓ及三极管Ｖ等组成光控电路，白天因光敏电阻的阻值很小 １０ｋΩ以下），三极管Ｖ饱和导通，将Ｕ－Ｃ⑧脚钳位至０．３Ｖ左右，故无论有无感应信号，可控硅均不能导通，灯不能点亮；到了夜晚，因光敏电阻的阻值变大到几兆欧，三极管Ｖ导通截止，Ｕ－Ｃ⑧脚不再受其钳位，一旦ＰＩＲ接收到信号，⑧脚就立即输出高电平，使可控硅导通，将灯点亮。
