ZcuZn25Al6Fe3Mn3铸造铜合金
铸铜C95400 (2)
ZCuAl10Fe3材料名称：铸造铜合金(10-3铝青铜，砂型)
牌号：ZCuAl10Fe3
标准：GB/T 1176-1987
●特性及适用范围：
ZCuAl10Fe3铸造铜合金具有高的力学性能，耐磨性和耐蚀性能好，可以焊接，不易钎焊，大型铸件自700℃空冷可以防止变脆。
ZCuAl10Fe3铸造铜合金用于要求强度高、耐磨、耐蚀的重要铸件，如轴套、螺母、蜗轮以及250℃以下工作的管配件。
ZCuAl10Fe3铸造铝青铜●化学成份：
铜Cu ：其余
锡Sn ：≤0.3(杂质)
锌Zn：≤0.4(杂质)
铅Pb：≤0.2(杂质)
镍Ni：≤3.0(不计入杂质总和)
铝Al：8.5～11.0
铁Fe：2.0～4.0
锰Mn：≤1.0(不计入杂质总和)
硅Si ：≤0.20(杂质)
注：杂质总和≤1.0
●力学性能：
抗拉强度σb (MPa)：≥490
屈服强度σ (MPa)：≥180
伸长率δ5 (％)：≥13
硬度：≥980HB(参考值)
●热处理规范：加热温度1200～1250℃；浇注温度1100～1180℃。
●铸造方法：砂型铸造。
铸造铜合金的牌号和化学成分
合金牌号 ZCuSn3Zn8Pb6Ni1 ZCuSn3Zn11Pb4 ZCuSn5Pb5Zn5 ZCuSn10Pb1 ZCuSn10Pb5 ZCuSn10Zn2 ZCuPb10Sn10 ZCuPb15Sn8 ZCuPb17Sn4Zn4 ZCuPb20Sn5 ZCuPb30 ZCuAl8Mn13Fe3 ZCuAl8Mn13Fe3Ni2 ZCuAl9Mn2 ZCuAl9Fe4Ni4Mn2 ZCuAl10Fe3 ZCuAl10Fe3Mn2 ZCuZn38 ZCuZn25Al6Fe3Mn3 ZCuZn26Al4Fe3Mn3 ZCuZn31Al2 ZCuZn35Al2Mn2Fe1 ZCuZn38Mn2Pb2 ZCuZn40Mn2 ZCuZn40Mn3Fe1 ZCuZn33Pb2 ZCuZn40Pb2 ZCuZn16Si4 合金名称 3-8-6-1锡青铜 3-11-4锡青铜 5-5-5锡青铜 10-1锡青铜 10-5锡青铜 10-2锡青铜 10-10铅青铜 15-8铅青铜 17-4-4铅青铜 20-5铅青铜 30铅青铜 8-13-3铝青铜 8-13-3-2铝青铜 9-2铝青铜 9-4-4-2铝青铜 10-3铝青铜 10-3-2铝青铜 38黄铜 25-6-3-3铝黄铜 26-4-3-3铝黄铜 31-2铝黄铜 35-2-2-1铝黄铜 38-2-2锰黄铜 40-2锰黄铜 40-3-1锰黄铜 33-2铅黄铜 40-2铅黄铜 16-4硅黄铜 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 1.0～3.0 0.5～2.5 0.2～0.8 2.5～4.5 0.5～1.5 1.5～2.5 4.5～7.0 2.5～5.0 2.0～3.0 0.5～2.5 0.5～2.0 0.1～3.0 1.5～2.5 1.0～2.0 3.0～4.0 2.0～4.0 1.5～4.0 1.5～4.0 1.5～4.0 锡 2.0～4.0 2.0～4.0 4.0～6.0 9.0～11.5 9.0～11.0 9.0～11.0 9.0～11.0 7.0～9.0 3.5～5.0 4.0～6.0 2.0～6.0 1.0～3.0 8.0～11.0 13.0～17.0 14.0～20.0 18.0～23.0 27.0～33.0 7.0～9.0 7.0～8.5 8.0～10.0 8.5～10.0 8.5～11.0 9.0～11.0 4.0～5.0 2.0～4.0 2.0～4.0 1.0～2.0 2.0～4.0 2.5～4.0 12.0～14.5 11.5～14.0 Ni1.8～2.5 1.5～2.5 0.8～2.5 Ni4.0～5.0 4.0～6.0 锌 6.0～9.0 9.0～13.0 4.0～6.0 铅 4.0～7.0 3.0～6.0 4.0～6.0 P0.5～1.0 主要成分(质量分数)(%) 铝 铁 锰 硅 Ni0.5～1.5 铜 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 其余 ZQAl12-8-3-2 ZQAl9-2 ZQAl9-4-4-2 ZQAl9-4 ZQAl10-3-1.5 与GB1176-74 牌号对照 ZQSn3-7-5-1 ZQSn3-12-5 ZQSn5-5-5 ZQSn10-1 ZQSn10-5 ZQSn10-2 ZQPb10-10 ZQPb12-8 ZQPb17-4-4 ZQPb25-5 ZQPb30

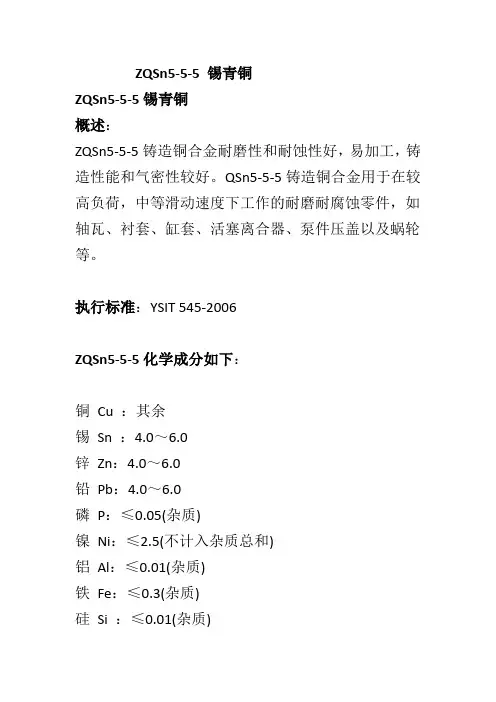

ZQSn5-5-5 锡青铜
ZQSn5-5-5 锡青铜
ZQSn5-5-5锡青铜
概述：
ZQSn5-5-5铸造铜合金耐磨性和耐蚀性好，易加工，铸造性能和气密性较好。
QSn5-5-5铸造铜合金用于在较高负荷，中等滑动速度下工作的耐磨耐腐蚀零件，如轴瓦、衬套、缸套、活塞离合器、泵件压盖以及蜗轮等。
执行标准：YSIT 545-2006
ZQSn5-5-5化学成分如下：
铜Cu ：其余
锡Sn ：4.0～6.0
锌Zn：4.0～6.0
铅Pb：4.0～6.0
磷P：≤0.05(杂质)
镍Ni：≤2.5(不计入杂质总和)
铝Al：≤0.01(杂质)
铁Fe：≤0.3(杂质)
硅Si ：≤0.01(杂质)
锑Sb ：≤0.25(杂质)
硫S ：≤0.10(杂质)
注：杂质总和≤1.0
力学性能：
抗拉强度σb (MPa)：≥200
屈服强度σ(MPa)：≥90
伸长率δ5 (％)：≥13
硬度：≥590HB(参考值)
●热处理规范：加热温度1188～1220℃；浇注温度1150～1200℃。
●铸造方法：砂型铸造,金属型铸造
特性及适用范围：耐磨性和耐蚀性好,易加工,铸造性能和气密性较好。
规格：
产品规格范围:直径6-500mm,长度0.5-30m；
产品规格范围:厚度0.5-80mm,长1-6米,宽0.5-3m
产品规格范围:外径6-530mm，壁厚0.5-50mm，长度1-12m
订购各种特殊规格的异型铜材。

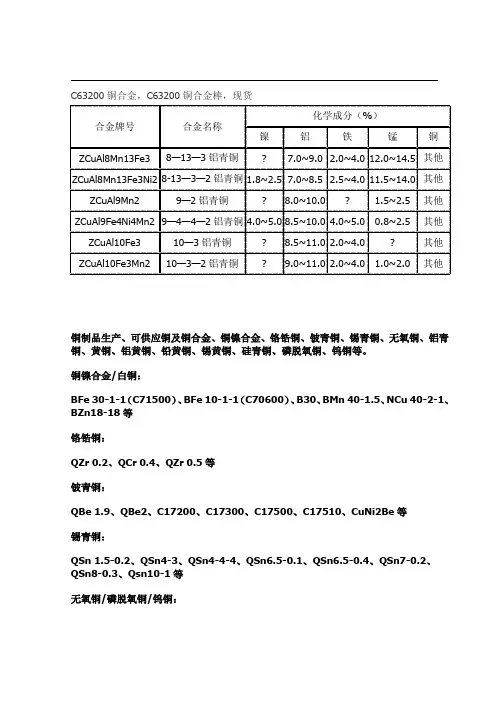

C63200铝青铜机械参数
C63200铜合金，C63200铜合金棒，现货铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜、黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等。
铜镍合金/白铜：BFe 30-1-1（C71500）、BFe 10-1-1（C70600）、B30、BMn 40-1.5、NCu 40-2-1、BZn18-18等铬锆铜：QZr 0.2、QCr 0.4、QZr 0.5等铍青铜：QBe 1.9、QBe2、C17200、C17300、C17500、C17510、CuNi2Be等锡青铜：QSn 1.5-0.2、QSn4-3、QSn4-4-4、QSn6.5-0.1、QSn6.5-0.4、QSn7-0.2、QSn8-0.3、Qsn10-1等无氧铜/磷脱氧铜/钨铜：TU0、TU1、TU2、TP1、TP2、W1、CuW50、W55、W60、W70、W75、W85、CuW90等锡黄铜/铝黄铜HSn 60-1、HSn62-1、HSn70-1、HSn 90-1、HAl 77-2、HAl67-2.5等铝青铜：QAl 5、QAl9-2、QAl9-4、QAl10-3-1.5、QAl10-4-4、QAl 10-5-5等铅黄铜/硅青铜：HPb 59-1、HPb60-2、HPb62-3、HPb63-1、HPb63-3等QSi 1-3、QSi3-1、HSi 80-3等产品广泛应用于海水淡化、核电、石油化工、船舶、汽轮机发电、压力容器、热交换器、中央空调及铁路、城轨交通等领域。
家用电器用无氧铜管TU1、TU2，及普通黄铜管：H68、H65、H63、H62等牌号。
供应规格：铜锭、棒材、板材、管材、带材、毛细管、丝材及块料。
常备铜材现货规格：铜合金板材厚度（MM）：0.5，0.6，0.7，0.8，1.0，1.5，2.0，2.5，3.0，3.5，4.0，4.5，5.0，6.0，6.5，7.0，7.5，8，9，10，12，14，15，16，18， 22，24，25，28，30，35，38，40，45，50，55，60，65，70，75，80，88，85，90至400厚。
常用金属材料中 日新旧标准牌 对照表
2、结构钢 中国现行标准牌号
中国旧标准牌号
日本旧标准牌号
GB712-2000
GB712-88
一般强度钢等级
一般强度钢等级
标记
处数
日本现行标准牌号
A B C D E 高强度钢等级 A32 A36 A46 D32 D36 D40 E32 E36 E40 F32 F36 F40
A B C D E 高强度钢等级 AH32 AH36
标记
处数
日本现行标准牌号 JISG4401-2006 SK70 SK80 SK85 SK90 SK105; SK95 SK105 SK120 SK140
发至：电 梯 设 计 部、电 梯 技 术 部、扶 梯 技 术 部 和 亚 洲 研 究 开 发 中 心 各 科 室
标记
处数
10、优质碳素结构钢 中国现行标准牌号 中国旧标准牌号 日本旧标准牌号
5、灰铸铁 中国现行标准牌号
中国旧标准牌号
日本旧标准牌号
GB/T9439-1988
GB5675-85、GB976-67
JISG5501-1989
HT100
HT10-26
FC100
HT150
HT15-33
FC150
HT200
HT20-40
FC200
HT250
HT28-47
FC250
HT300
HT30-54
9、准牌号
日本旧标准牌号
GB/T1298-86
GB1298-77
JISG4401-1983
T7
T7
SK6; SK7
T8
T8
SK5; SK6
T8Mn
T8Mn
SK5
T9
第八章 铜及铜合金
第八章 铜及铜合金
第8章 铜及铜合金
铜和铜合金有优良的导电导热性能，耐磨 抗蚀性能，较高的强度塑性，是电力、化 工、造船和机械制造业不可缺少的金属材 料。
分类：根据成分不同，铜合金分为纯铜、 黄铜、青铜、白铜四种。纯铜：紫铜；黄 铜：主加合金元素为锌的铜合金；白铜： 主加合金元素为镍的铜合金；青铜：主加 合金元素不是锌或镍的铜合金。
扩散气孔：
见图8-8，H的溶解度，液态高，固态低，凝
固时突降，析出气泡；铜的导热快，凝固快，形
成的气泡来不及浮出，成为气孔。
图 8-8 氢在铜中的溶解度和温度的关系
反应气孔：
铜氧化生成Cu2O，Cu2O与铜液中H反应：
Cu2O+2H=2Cu+H2O↑ ， 水 蒸 气 不 溶 于 铜 液 ， 成
为气泡；铜导热速度快，凝固快，气泡来不及逸
出形成气孔。
4. 焊接接头的力学性能和导电性能
焊接接头的抗拉强度与母材相近，但塑性低。
热影响区粗大晶粒，降低焊缝强度；为了防止焊
缝出现气孔，焊接材料中加入Mn、Si等脱氧元素，
固溶强化提高了焊缝的强度，但降低了塑性。
加入了Mn、Si等脱氧元素，焊缝处的电阻增
（1）普通黄铜： 见 图 8-13 ， 在 300～700℃出现低 塑 性 区 ， 在 200℃ 以 下 700℃ 以 上 均 有较高塑性，也有 中温脆性的问题。 图8-12，温度超过 850℃ ， 由 于 晶 粒 粗化，塑性开始迅 速下降。
图 8-13 普通黄铜的塑性图
（2）特殊黄铜：
塑性比普通黄铜低，
（1）锻造温度范围。见表8-10。铜合金的 锻造温度范围通常小于150℃，比碳钢窄。
铸造铝中外牌号对照
铸造铝中外牌号对照铸造铝合金牌号及化学成分(摘自GB/T1173—1995)合金牌号合金代号主要元素(质量分数)(%)Si Cu Mg Zn Mn Ti 其他AlZAlSi7Mg ZL101 6.5～7.50.25～0.45余量ZAlSi7MgA ZL101A 6.5～7.50.25～0.450.08～0.20余量ZAlSi12 ZL102 10.0～13.0余量ZAlSi9Mg ZL104 8.0～10.50.17～0.350.2～0.5余量ZAlSi5Cu1Mg ZL105 4.5～5.51.0～1.50.4～0.6余量ZAlSi5Cu1MgA ZL105A 4.5～5.51.0～1.50.4～0.55余量ZAlSi8Cu1Mg ZL106 7.5～8.51.0～1.50.3～0.50.3～0.50.10～0.25余量ZAlSi7Cu4 ZL107 6.5～7.53.5～4.5余量ZAlSi12Cu2Mg1 ZL108 11.0～13.01.0～2.00.4～1.00.3～0.9余量ZAlSi12Cu1Mg1Ni 1 ZL10911.0～13.00.5～1.50.8～1.3Ni0.8～1.5 余量ZAlSi5Cu6Mg ZL110 4.0～6.05.0～8.00.2～0.5余量ZAlSi9Cu2Mg ZL111 8.0～10.01.3～1.80.4～0.60.10～0.350.10～0.35余量ZAlSi7Mg1A ZL114A 6.5～7.50.45～0.600.10～0.20Be0.04～0.07余量ZAlSi5Zn1Mg ZL115 4.8～6.20.4～0.651.2～1.8Sb0.1～0.25余量ZAlSi8MgBe ZL116 6.5～8.50.35～0.550.10～0.30Be0.15～0.40余量ZAlCu5Mn ZL201 4.5～5.30.6～1.00.15～0.35余量ZAlCu5MnA ZL201A 4.8～5.30.6～1.00.15～0.35余量ZAlCu4 ZL203 4.0～5.0余量ZAlCu5MnCdA ZL204A 4.6～5.30.6～0.90.15～0.35Cd0.15～0.25余量ZAlCu5MnCdVA ZL205A 4.6～5.30.3～0.50.15～0.35Cd0.15～0.25V0.05～0.3Zr0.05～0.2B0.005～0.06余量ZAlRE5Cu3Si2 ZL207 1.6～2.03.0～3.40.15～0.250.9～1.2Ni0.2～0.3Zr0.15～0.25RE4.4～5.0余量ZAlMg10 ZL301 9.5～11.0余量ZAlMg5Si1 ZL303 0.8～1.34.5～5.50.1～0.4余量ZAlMg8Zn1 ZL305 7.5～9.01.0～1.50.1～0.2Be0.03～0.1余量ZAlZn11Si7 ZL401 6.0～8.00.1～0.39.0～13.0余量ZAlZn6Mg ZL402 0.5～0.655.0～6.50.15～0.25Cr0.4～0.6 余量铸造铜合金的牌号和化学成分(摘自GB/T1176—1987) (表一)合金牌号合金名称主要成分(质量分数)(%)锡锌铅铝铁锰硅铜ZCuSn3Zn8Pb6Ni13-8-6-1锡青铜 2.0～4.0 6.0～9.0 4.0～7.0Ni0.5～1.5其余ZCuSn3Zn11Pb43-11-4锡青铜 2.0～4.09.0～13.03.0～6.0其余ZCuSn5Pb5Zn55-5-5锡青铜 4.0～6.0 4.0～6.0 4.0～6.0其余ZCuSn10Pb110-1锡青铜9.0～11.5P0.5～1.0其余ZCuSn10Pb510-5锡青铜9.0～11.04.0～6.0其余ZCuSn10Zn210-2锡青铜9.0～11.01.0～3.0其余ZCuPb10Sn1010-10铅青铜9.0～11.08.0～11.0其余ZCuPb15Sn815-8铅青铜7.0～9.013.0～17.0其余ZCuPb17Sn4Zn417-4-4铅青铜 3.5～5.0 2.0～6.014.0～20.0其余ZCuPb20Sn520-5铅青铜 4.0～6.018.0～23.0其余ZCuPb3030铅青铜27.0～33.0其余ZCuAl8Mn13Fe38-13-3铝青铜7.0～9.0 2.0～4.012.0～14.5其余ZCuAl8Mn13Fe3Ni 28-13-3-2铝青铜7.0～8.5 2.5～4.011.5～14.0Ni1.8～2.5其余ZCuAl9Mn29-2铝青铜8.0～10.01.5～2.5其余。
阀门材料化学成份
材料名称：铸造铜合金(38-2-2锰黄铜)牌号：ZCuZn38Mn2Pb2标准：GB/T 1176-1987●特性及适用范围：ZCuZn38Mn2Pb2铸造铜合金有较高的力学性能和耐蚀性、耐磨性较好，可切削性能良好。
ZCuZn38Mn2Pb2铸造铜合金用于一般用途的结构件、船舶、仪表等使用的外型简单铸件，如套筒、衬套、轴瓦、滑块等。
ZCuZn38Mn2Pb2铸造锰黄铜●化学成份：铜Cu ：57.0～60.0锡Sn ：≤2.0(不计入杂质总和)锌Zn：其余铅Pb：1.5～2.5铅Pb：1.5～2.5铝Al：≤1.0(不计入杂质总和)铁Fe：≤0.8(杂质)锰Mn：1.5～2.5铍Sb ：≤0.1(杂质)注：杂质总和≤2.0●力学性能：抗拉强度σb (MPa)：≥345伸长率δ5 (％)：≥18硬度：≥785HB2CR13化学成分碳 C ：0.16～0.25硅Si：≤1.00锰Mn：≤1.00硫S ：≤0.030磷P ：≤0.035铬Cr：12.00～14.00力学性能：抗拉强度σb (MPa)：淬火回火,≥635条件屈服强度σ0.2 (MPa)：淬火回火,≥440伸长率δ5 (％)：淬火回火,≥20断面收缩率ψ (％)：淬火回火,≥50冲击功Akv (J)：淬火回火,≥63硬度：退火,≤223HB;淬火回火,≥192HB对铸态可锻铸铁的孕育机理及石墨化退火工艺进行了研究。
结果表明:微量元素Bi、Sb、B的加入,增加了凝固过程中石墨的形核率,促进珠光体形成,并使石墨化退火过程中共析渗碳体分解速度加快;合理选择铁液成分,并经Bi、Sb孕育及Sb-B 和Sb-B-RE复合孕育处理,可获得基体基本为珠光体的铸态可锻铸铁;采用Sb-B-RE和Sb-B复合孕育处理石墨更为细小;复合孕育处理的铸态可锻铸铁经740℃保温4 h的石墨化退火处理,可得到铁素体基可锻铸铁;若铸态组织中存在少量莱氏体,应770℃保温1 h,以消除渗碳体,再进行740℃保温3 h的石墨化退火处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FPCFromClipboardUntitled
ZCuZn25Al6Fe3Mn3铸造铜合金(25-6-3-3)铝黄铜
•品名：铝黄铜
•牌号：ZCuZn25Al6Fe3Mn3
•ZCuZn25Al6Fe3Mn3
●材料名称：铸造铜合金(25-6-3-3铝黄铜，砂型)
牌号：ZCuZn25Al6Fe3Mn3
标准：GB/T 1176-1987
●特性及适用范围： ZCuZn25Al6Fe3Mn3铸造铜合金有很高的力学性能，铸造性能良好，耐蚀性较好，有应力腐蚀开裂倾向，可以焊接。
ZCuZn25Al6Fe3Mn3铸造铜合金用于适用高强、耐磨零件，如桥梁支承板、螺母、螺杆、耐磨板、滑块和蜗轮等。
ZCuZn25Al6Fe3Mn3铸造铝黄铜
●化学成份：
铜 Cu ：60.0～66.0
锡 Sn ： ≤0.2(杂质)
锌 Zn：其余
铅 Pb： ≤0.2(杂质)
镍 Ni： ≤3.0(不计入杂质总和)
铝 Al：4.5～7.0
铁 Fe：2.0～4.0
锰 Mn：1.5～4.0
硅 Si ： ≤0.10(杂质)
注：杂质总和 ≤2.0
●力学性能：
抗拉强度 σb (MPa)： ≥725
屈服强度 σ (MPa)： ≥380
伸长率 δ5 (%)： ≥10
硬度 ： ≥1570HB(参考值)
●热处理规范：加热温度1080～1120℃；浇注温度1000～1050℃。
●铸造方法：砂型铸造
第 1 页。
