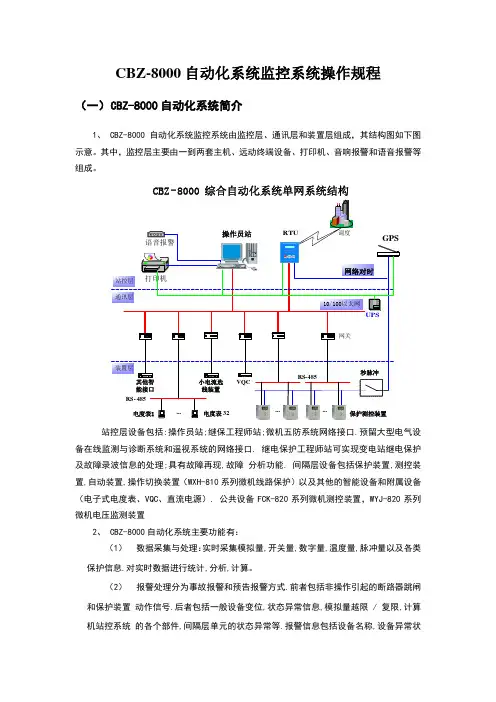

CBZ-8000自动化系统监控系统操作规程（一） C BZ-8000自动化系统简介1、 CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成，其结构图如下图示意。
其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。
调度网关电度表RS-通讯层装置层站控层...10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构站控层设备包括:操作员站;继保工程师站;微机五防系统网络接口.预留大型电气设备在线监测与诊断系统和遥视系统的网络接口. 继电保护工程师站可实现变电站继电保护及故障录波信息的处理;具有故障再现,故障 分析功能. 间隔层设备包括保护装置,测控装置,自动装置,操作切换装置（WXH-810系列微机线路保护）以及其他的智能设备和附属设备（电子式电度表、VQC 、直流电源）. 公共设备FCK-820系列微机测控装置，WYJ-820系列微机电压监测装置2、 CBZ-8000自动化系统主要功能有：（1） 数据采集与处理：实时采集模拟量,开关量,数字量,温度量,脉冲量以及各类保护信息.对实时数据进行统计,分析,计算。
（2） 报警处理分为事故报警和预告报警方式.前者包括非操作引起的断路器跳闸和保护装置 动作信号.后者包括一般设备变位,状态异常信息,模拟量越限 / 复限,计算机站控系统 的各个部件,间隔层单元的状态异常等.报警信息包括设备名称,设备异常状态,报警发生时间(年,月,日,时,分,秒,毫秒).报警输出支持音响和语音,可由用户灵活设置,同时启动事件打印输出功能.（3）事故追忆，重要的遥信变位,保护动作发生时,系统自动启动相关的测量数据的记录,供系统将来进行事故追忆,系统可追忆事故前 3 分钟后 5 分钟共 128 点全站各个间隔的测量数据,并提供曲线,表格两种形式任意选择想要查看的事故追忆数据.（4）显示和打印的内容为:点号,名称,动作性质和时间(年,月,日,时,分,秒,毫秒).置于事件顺序记录区内的数字量可由人工在线进行组态和修改(增/减和禁止/激活).（二）C BZ-8000自动化系统后台监控软件操作1、软件的启动在显示器的左下角有，用鼠标左键单击它，出来下图，移动鼠标指向“程序（P）”，然后鼠标移动到“CBZ8000变电站综合自动化系统”，再用鼠标左键单击“在线监控”，就可以打开后台监控软件了。
综合自动化系统现场培训手册.
CBZ-8000综合自动化系统培训手册许继电气²城乡电网自动化系统部2006．10目录1、系统简介2、监控系统使用方法3、微机保护的试验方法4、现场故障维护技巧5、820系列保护定值整定计算方法6、NWJ-801网关使用方法7、电脑的一些基本使用方法8、培训大纲一、系统简介一、简介CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成。
其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。
系统结构如下图调度网关电度表RS-通讯层装置层站控层10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构说明：现场可以根据实际需要， 1）既可以选择操作员站主备双机热备用，也可以选择不配备操作员站。
2）系统不仅支持双网结构，也可以使用环网结构，还支持自愈型双环网结构。
3）GPS 卫星对时装置系选用设备。
系统配备时，通过“网络对时+ 硬脉冲对时”的系统对时方式，保证整个系统对时精度不大于2ms 。
1）系统特点：☆ 整个系统采用面向对象的设计原则，由站控层和间隔层两层构成，不设总控单元，简化系统结构。
☆ 系统主干网络采用星型以太网，站控层与间隔层设备之间直接采用以太网通讯，实现了平衡高速无瓶颈数据传输。
☆ 测控单元采用模块化结构，满足集中组屏式安装和全分散式安装的要求。
对于其他具有数字通讯功能的设备，通过网关进行规约转换后，即可接入系统。
☆ 操作员站、远动主站、继电保护工程师站在逻辑上相互独立，可以根据用户需求按需配制。
☆ 支持Windows2000。
支持SQL 数据库。
☆ 等同采用国际标准的IEC60870-5-104规约，方便实现可提供IEC60870-5-104规约设备的其他厂家与本系统的无缝接入。
☆ 可与专设的微机五防系统相配合，实现对远方控制操作、就地调试检修的防误闭锁。
操作员站也具备一定的逻辑闭锁功能。
☆ 远动主站可满足多种远动通讯规约的需要：IEC60870-5-101 规约；DL/T634-1997 规约；DISA；XT9702；μ4F 规约；SC1801 规约；部颁CDT 规约，DNP3.0，以及基于高速数据网的IEC60870-5-104 等多种规约。
CPZ8000系列电能管理系统用户操作说明书V2.0
CPZ8000P中低压智能配电管理系统CPZ8000P middle and low voltage intelligent power distribution management system操作说明书V2.0河南许继信息有限公司HENAN XUJI INFORMATION CO.,LTD.目录1概述 (3)1.1软件用途 (3)1.2 软件运行 (3)1.3硬件运行环境 (3)1.4软件运行环境 (3)2软件的安装和卸载 (5)2.1软件的安装 (5)2.2软件的卸载 (9)3软件路径设置 (12)4软件功能说明 (13)4.1 用户登录和注销 (14)4.2 键盘锁 (15)4.3 系统工具 (15)4.3.1越限告警设置 (15)4.3.2峰谷平设置 (16)4.3.3用户管理 (18)4.3.4修改操作密码 (19)4.3.5打印机设置 (19)4.3.6控制面板 (19)4.4 工程管理 (20)4.4.1设备管理 (20)4.4.2图纸管理 (21)4.4.3通讯录 (22)4.5 实时数据 (23)4.5.1实时信号查询 (23)4.5.2实时数据查询 (24)4.5.3回路数据查询 (24)4.6 历史数据 (25)4.6.1开关动作查询 (25)4.6.2历史数据查询 (26)4.6.3操作记录查询 (26)4.7 电能查询 (27)4.7.1历史电能查询 (27)4.7.2分时电能统计 (28)4.8 告警记录 (29)4.8.1变位告警 (29)4.8.2越限告警 (30)4.8.3 事件记录告警 (30)4.8.4历史遥信变位 (31)4.8.5历史越限告警 (31)4.8.6历史事件记录 (32)4.9 曲线查询 (33)4.9.1实时曲线 (33)4.9.2历史曲线 (33)4.9.3负荷曲线 (34)4.10 报表 (35)4.10.1日报表 (35)4.10.2周报表 (35)4.10.3月报表 (36)4.10.3季报表 (36)4.10.4年报表 (37)4.11 通讯状态 (38)4.11.1通讯状态图 (38)4.11.2通讯状态查询 (38)4.12 智能分析 (39)4.12.1曲线分析 (39)4.12.2时间统计 (40)4.12.3故障分析 (40)4.12.4开关动作统计 (41)4.13 电能质量 (42)4.13.1电压谐波分析 (42)4.13.2电流谐波分析 (42)4.13.3不平衡率分析 (43)4.13.4电压棒图 (43)4.14 左右键菜单 (44)4.14.1左键菜单 (44)4.14.2右键菜单 (45)4.15 摄像头 (47)5常见问题及解决方法 (50)1概述1.1软件用途随着我国电力系统的快速发展、用电负荷的持续增长、各种非线性负载不断出现所带来的电能质量问题日趋严重，使得供电公司和用户更加需要有效的电力监控解决方案来应对上述变化所带来的挑战，以实现输配电系统的可靠、高效、低耗的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
许继CBZ8000远动系统
调试手册
前言
应用许继WYD-802、WYD-803、WYD-803A型号远动CBZ8000系统的变电站共计56座，占全网变电站总数的57％，为了提升工作效率，提高变电二次运检班成员的自动化水平，特编制本调试手册，为现场工作答疑解惑。
注：本手册适用于全网许继WYD-802、WYD-803、WYD-803A型号远
动装置调试。
目录
一、设置远动IP地址 (1)
二、配置104通道 (1)
三、配置转发表 (7)
四、上传远动 (7)
五、重启远动 (8)
六、WYD-800系列远动通信中断故障处理 (9)
七、附表：常用许继远动遥测浮点上送（13）规约系数表 (10)
许继CBZ8000远动调试手册
一、设置远动IP地址
1.连接远动机的显示器、鼠标。
2.通过鼠标和显示器进入远动机配置菜单seeting→Network
修改IP地址→run:regsave→OK，向监控、自动化申请重启远动，待自动化做好安措后。
Run：reboot→重启命令重启远动。
3.将调试笔记本电脑本机IP设置为：19
4.1.3.235，将调试笔记本电脑用网线与交换机相连。
4.笔记本运行：ping 10.100.100.3 -t，是否正常，正常则说明远动运行正常，否则检查远动或者笔记本IP配置是否正确。
二、配置104通道
1.配置104通道：打开RTU备份，查看“通道配置”，建立新通道；进入参数配置→通道设置向导→以太网→IE104→下一步→目的地址
（主站地址）2个；RTU IP为自动化给本站分配下发的IP地址，参数配置→公共地址个数为1，地址：0003。
三、配置转发表
1.配置转发表→做数据库。
2.开关量：0001，SOE：0001，模拟量：4001，控制量：6001，做完库后检查遥信“触发SOE”为1，检查模拟量ASDU为“13”，检查SOE“触发遥信”与十进制的发送编码一致。
3.做完数据库后“CP”，并查看output文件夹是否进入有“RTU”“STARUP”文件夹。
四、上传远动
1.核查zfsoe.dat,zfyx.dat,zfyc.dat,zfyk.dat,zfym.dat，5个文件是否与转发表一致，并查看通道ch文件夹内的zfch文件，查看IP配置是否正确。
2.在上传远动前线进行备份，登录ftp://10.100.100.3，备份“RTU”“STARUP”文件夹。
3.将cp生成的文件拷贝到ftp://10.100.100.3→RTU→通道chn中，“n”代表当前运行的通道号。
五、重启远动
1.重启远动前向监控、自动化申请重启远动，待自动化做好全站告警抑制安措后进行重启，双远动先启备机待数据正常后，再启主机。
2.远动重启完成后，在RTU主界面勾选远动上下行，选择通道号，查看报文是否正常。
3.与监控核对站内数据是否上送正常。
六、WYD-800系列远动通信中断故障处理
1.将调试笔记本电脑本机IP设置为：194.1.3.235，将调试笔记本电脑用网线与交换机相连。
2.笔记本运行：ping 10.100.100.3，是否正常，正常则说明远动运行正常，否则检查远动或者笔记本电脑IP配置是否正确。
3.若确认笔记本电脑IP配置正确，则说明远动机、交换机、远动机与交换机、交换机与笔记本电脑之间相连的网线有问题网口是否松动，先确定是否为网线原因，使用功能良好的备用网线，逐级更换后检查故障是否排除。
（由于鼠害原因，远动机与交换机之间网线损坏较常见）
4.若确定网线正常，笔记本直接连远动，笔记本运行：ping 10.100.100.3，是否正常，不正常说明是远动装置故障。
笔记本直接连通信管理机，笔记本运行：ping 10.100.100.200，是否正常，不正常说明是通信管理机装置故障。
若正常，笔记本连接交换机运行：ping 10.100.100.200，（或者某网关IP：10.100.100.61）是否正常，正常说明交换机正常，不正常，说明交换机故障。
5.笔记本电脑连接交换机，运行：ping 10.100.100.3，可以ping通条件下，步骤1-4已确定没问题，用笔记本电脑查看远动机IP配置情况：在IE浏览器地址栏输入http://10.100.100.3/Network Admin,登录用户名和密码都为admin或无密码，在Network中查看远动机内每个网口所配置的IP地址。
检查IP地址是否与调度自动化下发一致。
若不一致，则需连接远动机的显示器、鼠标。
通过鼠标和显示器进入进入远
动机配置菜单seeting→Network，修改正确的IP地址→run:regsave→OK，向监控、自动化申请重启远动，待自动化做好安措后。
Run：reboot →重启命令重启远动。
6.用调试笔记本电脑ping主站：
运行：cmd→telnet 10.100.100.3→login:admin→password:admin
已进入远动cmd：POCKET CMD V4.20
\>ping 65.10.38.1(主站IP地址)是否ping通，若ping不通则说明站端到调度端的通道故障，联系移动或信通处理。
七、附表：常用许继远动遥测浮点上送（13）规约系数表。
