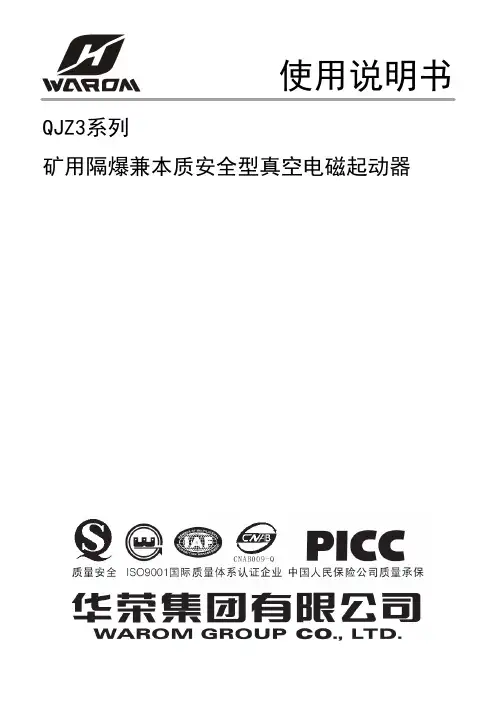

QJZ3系列真空电磁起动器说明书(华荣)
QJZ真空电磁起动器
QJZ真空电磁起动器技术参数
• • • • 额定电压（V）：380、660、1140 额定电流（A）：30、60、80、120、200 控制电机功率（KW）：≤370 远控电缆长度：≤350m
出口国家
• 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩 国、伊朗等多个国家，获得客户的一致好评。
QJZ真空电磁起动器产品特点
• • • • 1 QJZ真空电磁起动器主电路采用真空接触器，无电弧，寿命长，可靠性 高。 2 采用JDB电机综合保护器，保护功能全。 3 QJZ真空电磁起动器结构简单、维修量少。 4 本起动器可近控控制，也可远控用液位控制。
QJZ真空电磁起动器使用环境
• • • • • • • • • 1 海拔高度不超过2000米。 2 周围环境温度-20℃～+40℃。 3 相对湿度不大于95％（25℃）。 4 有瓦斯、煤尘爆炸性气体混合物的环境中。 5 在无破坏绝缘的气体或蒸汽环境中。 6 无剧烈振动和冲击的地方。 7 能防止滴水的地方。 8 垂直面安装倾斜度不超过15度的地方。 9 污染等级3级。
山东中煤集团
QJZ真空电磁起动器
QJZ真空电磁起动器
01
QJZ真空电磁起动器产品介绍
02
QJZ真空电磁起动器产品特点
QJZ真空电磁起动器使用环境
04
QJZ真空电磁起动器技术参数
05
出口国家
QJZ真空电磁起动器产品介绍
• QJZ真空电磁起动器主要适用于煤矿井下，作为远距离或直接控制交流 50Hz、电压至1140V的矿用隔爆三相鼠笼型异步电动机的起动与停止。并 可在停止时、对电动机的控制电源进行换相操作。起动器具有过载、断相、 短路、漏电闭锁及过电压吸收保护功能,起动器可实现单机远控、近控、双 机联锁控制以及多台起动器的正序起动。Zmjt055
矿用隔爆型真空电磁启动器QJZ安全技术操作规程
矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。
为了确保设备安全可靠地运行，我们必须严格遵守操作规程并具备相关安全知识。
本文档将详细介绍QJZ的操作规程和安全技术。
2.操作规程2.1 QJZ的操作流程1.接通电源：在使用QJZ之前，需要将其接通电源。
2.使用前检查：在真空状况下，使用前需要检查QJZ的各个部件是否正常，如各紧定螺钉是否均已拧紧、各导线连接是否良好等。
3.设置电流：根据实际使用需要，设置合适的电流。
4.操作：按下“启动”按钮，开始使用QJZ。
2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。
2.在检查完QJZ中的真空状况后，才能使用。
3.操作时要注意保持安全距离，防止发生危险事故。
4.在停止使用QJZ后，需要先切断电源并等待5分钟左右，让其冷却，才能拆卸。
3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能，其配置有多种安全保护装置，主要包括：1.过热保护：当温度过高时，QJZ会自动停机，防止因过热而引发安全事故。
2.过流保护：当电流过大时，QJZ会自动停机，防止因过流而引发安全事故。
3.短路保护：当QJZ产生短路时，会自动切断电源，防止短路现象引发安全事故。
4.漏电保护：当QJZ产生漏电时，会自动切断电源，防止漏电现象引发安全事故。
5.紧急停机：在发生突发情况时，按下紧急停机键，可以立即切断电源。
3.2 安全操作技能1.操作前，要认真了解设备的启动、停止和保护装置功能，对常见故障问题有一定的了解。
2.在使用前要检查QJZ电气连接是否良好，保证其连接牢固可靠。
3.在检查QJZ的真空状态后，才能使用，防止出现危险。
4.操作过程中要保持足够安全距离，以防事故的发生。
5.发现故障时，应及时切断电源，查明原因，并进行维护和修理，不得擅自操作。
6.操作结束后，先切断电源并等待数分钟，待设备冷却后再拆卸。
QJZ系列智能型说明书
一、产品型号含义1、 QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)，产品执行标准：MT111-1998《矿用防爆型低压交流真空电磁起动器》；Q/HX-17-2010《QJZ系列矿用隔爆兼本质安全型真空电磁起动器》。
产品型号及其含义：Q J Z - □ / □额定工作电压(V)额定工作电流(A)真空隔爆兼本质安全型起动器二、产品用途和工作条件1、起动器按照国家标准GB3836.1～4-2000的规定制造的隔爆兼本质安全型、“Ⅰ”类煤矿用电气设备。
其防爆标志为Ｅx，防爆型式代号为d[ib]，使用类别代号为Ⅰ类。
2、QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动器主要适用于含有爆炸性气体（甲烷）和煤尘的矿井中，作为远距离或直接控制交流50Hz、电压至1140V的矿用隔爆三相鼠笼型异步电动机的起动与停止。
并可在停止时、对电动机的控制电源进行换相操作。
3、起动器具有过载、断相、短路、漏电闭锁及过电压吸收保护功能。
4、起动器可实现单机远控、近控、双机联锁控制以及多台起动器的正序起动。
5、起动器应在下列条件下可靠工作：(1)海拔不超过2000米，周围环境压力为(0.8-1.1)×105Pa；(2)周围环境温度为-5℃～+40℃；(3)周围空气相对湿度不大于95%(25℃)；(4)须能防止水或其他液体浸入起动器内部；(5)无剧烈振动、颠簸以及与水平面的安装倾斜在15°以下的环境中； 三、主要技术参数1、主要电气性能参数见表1表1当η×COS φ=0.75时控制电动机最大功率KW型号额定电压V额定电流A380V660V 1140V QJZ-30 30 11 20 35 QJZ-60 60 23 40 70 QJZ-80 80 32 55 94 QJZ-120 120 47 82 142 QJZ-200380V 660V 1140V200791372372.线路电压在额定值75～110%时，起动器应能可靠工作；3.远控电缆长度≤350m,分布电感≤1mH/Km,分布电容≤0.1uF/Km ；4.漏电闭锁检测回路开路电压≤DC10V ，短路电流≤1mA ； 四、结构与性能概述1、 方壳：1.1起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
QJZ系列(60、80)II中文显示说明书
QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器（以下简称起动器），适用于具有爆炸性气体（甲烷混合物）和煤尘爆炸性危险的煤矿井下，在交流50Hz，电压为1140伏及以下的供电系统中，作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。
1.2产品特点该起动器是矿用隔爆兼本安型起动器，起动器的接触器是真空接触器，其灭弧介质是真空介质，因此其灭弧效果极佳，使其分断、接通能力增强，具有比空气接触器更加安全、可靠的特点。
同时该起动器具有下列保护：a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I。
1.3.2型号的意义：Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件：a）海拔不超过2000m；b）环境大气压力80~110KPa；c）环境温度-20~+40℃；d）周围空气相对湿度不大于95%（25℃时）；e）在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。
1.5工作条件：a）与水平面的安装倾斜角度不超过15°；b）无显著摇动和冲击振动的地方；c）无显著破坏绝缘的气体和蒸气的地方；d）能防止滴水的地方；e）污染等级：3级；f）安装类别：Ⅲ类；g）工作电压为1140V、660V、380V；h）工作制为8小时工作。
1.6安全：该起动器是在具有爆炸性气体危险环境中使用的设备，因此要特别注意或检查其隔爆结构，防止失爆以便保证设备与矿井、人员的安全。
2、结构特征与工作原理2.1起动器壳体结构：起动器由钢板和型钢焊成方形隔爆型壳体，主腔、主体上方为隔爆型的方型接线腔。
接线腔与壳体主腔之间，由具有隔爆性能的接线端子贯通。
QJZ3-200.300、400说明书
3
YQA（H）
XJ（+）
ZJ（+） CJ（+）本台电动机起动
自保
Δt1
2.2.4 保护器的试验和复位 2.2.4.1 保护器的试验不允许在起动器运行的条件下进行。 2.2.4.2 保护器的试验通过前门上的试验开关 HK 进行，试验项目时可将旋钮指针 指到某故障标示位置上，相应的故障显示在显示窗上显出，断相、过流、故障为
延时显示，试验过后按动前门上的停止兼复位按钮 TA1 进行复位，但过载不能 手动复位，而是自动复位，其复位时间为 2~3 分钟。 2.2.4.3 保护器的（漏电）故障，是指漏电闭锁而言，指起动器在吸合前对其负荷 线路的对地绝缘进行检测，若低于闭锁值则起动器拒绝起动。
现象
原因
处理措施
按起动按钮 QA 接触 器无法吸合
1.按钮接触不好 2.无 36V 电源
3.整流桥损坏
4.接触线圈损坏
5.接触器辅助触头触点接触不好
6.漏地闭锁动作
1.触点或更换按钮 2.a.检查 GHK 有否合上. b.RD 有否烧断。c.JYB 绕阻有否断路。3.更换损坏 的整流二极管。4.更换线圈或接触器。5.应修理或 更换。6.应找出负载漏地外，并作处理后，漏地闭 锁自然解除。
本台CJ（H） 1SJ（+）
下台CJ（+）下台电动机起动, 下台的CJ4（H）
Δt2
2SJ1（K）
2SJ（+）
短接本台的K2- K22 (在 2 SJ1常闭点打开之前完成)
QJZ3系列真空电磁起动器说明书(华荣)
1.2主要用途及适用范围
QJZ3系列矿用隔爆兼本质安全型真空电磁起动器适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电网电压660V、1140V，电流至200A的电路中，直接或远距离控制矿用隔爆型的三相鼠笼异步电动机的起动、停止并可在停止时进行换向之用。
2.检查电网，采取措施。
3.更换变压器。
不起动
1.主电路绝缘电阻值降低。
2.主控电路有短路产生烧断熔断器熔体。
3.控制电路有断线。
4.控制按钮、中间继电器有卡拌现象。
5.保护器烧毁。
6.1#、2#和9#线是否连接正确。
7.控制回路36V不正常。
8.接触器故障。
1.检查整个设备及其控制回路，看电缆或电器元件等是否有漏电点形成，然后修复或更换引起漏电的元件即可正常工作。
1.3
1.3.1海拔高度不超过2000米。
1.3.2周围环境温度-20℃～+40℃。
1.3.3 相对湿度不大于95％（25℃）。
1.3.4有瓦斯、煤尘爆炸性气体混合物的环境中。
1.3.5 在无破坏绝缘的气体或蒸汽环境中。
1.3.5无剧烈振动和冲击的地方。
1.3.6能防止滴水的地方。
1.3.7垂直面安装倾斜度不超过15度的地方。
三、产品主要技术参数.......................................................................2
四、尺寸...................................................................................3
QJZ真空电磁起动器使用说明
QJZ真空电磁起动器使用说明QJZ真空电磁起动器是一种新型的启动装置，可以广泛应用于各种不同类型的电动机中。
它采用真空电磁开关和悬浮触点，具有启动可靠、动作迅速、体积小、重量轻、安装方便等优点。
下面是QJZ真空电磁起动器的使用说明。
一、安装1.在安装QJZ真空电磁起动器前，需确认电源电压与起动器标牌上标注的电压一致，以避免设备损坏或危险。
2.安装前应检查起动器各部件是否损坏，尤其是线圈是否有短路或接地现象，触点是否正常等。
3.安装起动器时，应将电源线与电动机线分开引入，避免相互干扰干扰。
二、连接1.将电源线及电动机线正确连接到起动器的引出端，并固定好螺钉。
2.确认线路连接无误后，通过按下启动按钮或使电动机上电来进行测试。
三、操作1.启动：将启动按钮按下，起动器会快速启动电动机，并显示启动状态灯亮起。
启动完成后，释放按钮即可。
2.停止：按下停止按钮，起动器会立即停止电动机的运行，并灭掉停止状态灯。
四、注意事项1.在第一次使用QJZ真空电磁起动器之前，需要对其进行预热操作，即将电源通电并保持启动按钮按下。
预热时间为5至10秒钟。
这样可以确保起动器、线圈等部件的正常运行。
2.使用过程中，应定期检查起动器内部的灰尘和杂物等，保持其清洁。
若发现有异常现象，应及时清理或更换相应部件。
3.使用过程中，如发现起动器工作不正常、温度过高等情况，应立即停止使用，并通过专业人员进行检查、修理或更换。
4.禁止将物体放置在起动器上，以防止影响其散热和正常工作。
5.在断电后，应等待数分钟后再重新通电，以确保起动器内部电容器完全释放电荷。
6.在进行任何维护、检修等操作时，必须确保断开电源，并进行相应的安全措施，以免发生触电、短路等危险。
QJZ-315-1140(660)W矿用隔爆兼本质安全型智能真空磁力起动器1.1doc
QJZ-315/1140(660)W矿用隔爆兼本质安全型智能真空磁力起动器1 用途及适用范围1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。
2 主要技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3 本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4 漏电闭锁外电路电压DC12V。
2.5 控制变压器原边工作电压AC1140V或AC660V。
2.6 远控按钮最长距离为500m。
3 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位置, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后(不要过于抬高), 前门即可打开。
