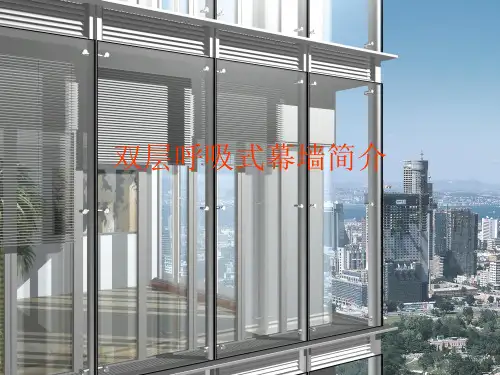

双层呼吸式幕墙简介
• 1.4合理采光功能 • 进入室内的光线角度和强弱，直接影响使用者的舒适感。双层幕墙可 以根据需要，通过电控开关，遮阳百页便可收起或任意位置放下或叶 片倾斜，让光线均匀进入室内，尽情享受光线的变化，大大改善室内 光环境。 • 1.5卓越的隔声降噪功能 • 双层幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔 声性能比传统幕墙高20-40%，对营造舒适、宁静的生活空间，必不 可少。 • 1.6有效预防结露 • 建筑结露危害极大，结露的原因与环境湿度和内外温差大小密切相 关，当温差使物体内表面温度低于露点温度时，便会在物体内表面产 生结露。 • 双层幕墙由于缓冲区的温室作用，使内层幕墙玻璃内外两侧的温差 减小，内表面温度大大提高。当高于露点温度时就不会出现结露。
廊道式双层幕墙风流组织图及其说明：
• 每三层设一道通风口，通风口处设置铝合金百页、防 虫网、钢格栅和防尘网。每层通风口设置阶梯形的保温岩 棉阻断层。进风口和排风口之间设置竖向保温岩棉阻断层， 进风通道铝合金百页下方设水平保温岩棉阻断层。排风通 道铝合金百页上方设保温岩棉阻断层。 • 廊道式双层幕墙风流组织，利用假柱形成的保温、隔 热通道作为“烟囱”，靠其内空气流通而产生的负压把廊 道内的空气吸入“烟囱”（该烟囱具有集热功能）内，进 而排出幕墙外。
双层呼吸式幕墙示意图
•
这种新型的呼吸式玻璃幕墙，欧美发达国家在 பைடு நூலகம்世纪八十年代已开始建造，国内在上世纪九十 年代在北京做了小面积试用。由中国人寿保险公 司江苏省分公司建设的“中国人寿广场”在全国 首次大面积采用这种幕墙。改工程主要采用的双 层玻璃幕墙为箱体式，是由外层幕墙、内层幕墙、 遮阳系统和通风装置组成，内外层幕墙之间形成 空气缓冲区。该工程外层幕墙采用点式玻璃幕墙， 内层幕墙采用隔热断桥平开内倒铝合金窗。

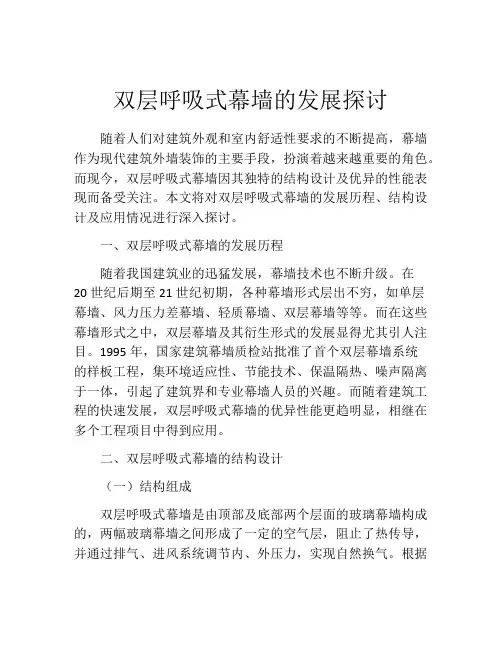

双层呼吸式幕墙的发展探讨
双层呼吸式幕墙的发展探讨随着人们对建筑外观和室内舒适性要求的不断提高，幕墙作为现代建筑外墙装饰的主要手段，扮演着越来越重要的角色。
而现今，双层呼吸式幕墙因其独特的结构设计及优异的性能表现而备受关注。
本文将对双层呼吸式幕墙的发展历程、结构设计及应用情况进行深入探讨。
一、双层呼吸式幕墙的发展历程随着我国建筑业的迅猛发展，幕墙技术也不断升级。
在20世纪后期至21世纪初期，各种幕墙形式层出不穷，如单层幕墙、风力压力差幕墙、轻质幕墙、双层幕墙等等。
而在这些幕墙形式之中，双层幕墙及其衍生形式的发展显得尤其引人注目。
1995年，国家建筑幕墙质检站批准了首个双层幕墙系统的样板工程，集环境适应性、节能技术、保温隔热、噪声隔离于一体，引起了建筑界和专业幕墙人员的兴趣。
而随着建筑工程的快速发展，双层呼吸式幕墙的优异性能更趋明显，相继在多个工程项目中得到应用。
二、双层呼吸式幕墙的结构设计（一）结构组成双层呼吸式幕墙是由顶部及底部两个层面的玻璃幕墙构成的，两幅玻璃幕墙之间形成了一定的空气层，阻止了热传导，并通过排气、进风系统调节内、外压力，实现自然换气。
根据目前应用情况，双层呼吸式幕墙的结构一般由以下几部分组成：1.幕墙框架：通常采用铝合金、钢或玻璃钢和钢铝复合材料等材料制成。
2.玻璃幕墙：玻璃幕墙受到的外界力量主要有风力和重力分量，因此采用的玻璃板材要求透明度高、耐寒、抗风压强度高、抗冲击性及耐候性好等特点。
3.空气层：幕墙内外之间形成室内空气和室外空气共存的空气层，属于固定气流换热方式，在温度差异大的情况下，起到很好的保温隔热作用。
4.排气系统：排气系统一般位于幕墙的上部或两侧，通过空气自然对流或排风机等方法实现幕墙内外气体交换。
5.进风系统：进风系统一般位于幕墙的下部或两侧，通过进风窗或进风口将幕墙外部新鲜空气引入，实现幕墙内部空气的疏导。
（二）性能特点1.良好的隔音性能双层呼吸式幕墙具备良好的隔音性能，可以有效隔离建筑室外环境产生的噪音，为室内提供更加舒适的生活和工作环境。
双层呼吸式幕墙工程
目录
一． 中石油大厦幕墙工程 二． 北京万达广场二期幕墙工程 三． 金融街B7大厦幕墙工程 四． 同济联合广场（南区）B栋主楼幕墙工程 五． 2008年奥运会北京射击馆玻璃幕墙工程
中石油大厦幕墙工程
中石油大厦幕墙工程
一、工程概述
1、“中国石油大厦”位于北京市东直门桥，由四栋“L”型大厦组成。 建筑高度： 三栋94.75米、一栋89.85米，建筑面积200838m2,这
二、单元式双层内呼吸幕墙系统
1、幕墙结构形式 双层内呼吸幕墙结构简述如下：
（1）采用双层内呼吸幕墙，内外层玻璃间设计净空为200mm，外 层为中空玻璃，内层为单片。横向玻璃接缝为隐框形式。室 内幕墙设计内平开门。
（2）外层幕墙玻璃分格为1350mm宽X2900mm高和1350mm宽 X1000mm高两种。
楼3层，办公楼D楼4层，A、B、C、D楼之间围成一个四季花园。 8、建筑物标高：A、B塔楼109.280M 9、标准层高：3.900 M 10、结构类型：框架--剪力墙结构 11、地面粗糙度类型：C类 12、总建筑面积：22万㎡ 13、建筑物耐久年限：50年 14、建筑物耐火等级：一级 15、抗震设计烈度： 八度
双层呼吸式幕墙 工程简介
双层幕墙设计方案介绍
建筑幕墙作为建筑的外围护结构其热工性能直接影响建筑能耗。 现在广泛使用的单层玻璃幕墙虽然逐渐采用热反射镀膜玻璃、中空 玻璃、断热型材等其他节能材料在热工性能方面比过去的门窗有所 改善，但仍然存在能耗较大问题。最近几年发展的双层玻璃幕墙以 其科学的结构、完善的功能、先进的设计理念充分利用太阳能、自 然通风换气，降低空调能耗减少风及恶劣气候的影响营造舒适温馨 的生活和工作环境，越来越受到建筑师和投资者的青睐。
二、双层幕墙设计方案介绍：
通风式双层呼吸幕墙——幕墙发展新方向
通风式双层呼吸幕墙——幕墙发展新方向双层幕墙是一种新型的节能环保幕墙，是幕墙技术的新发展。
双层幕墙又称热通道幕墙、呼吸式幕墙，是由外层幕墙、热通道和内层幕墙共同组成，且热通道内能形成空气有序流动的建筑幕墙。
根据热通道幕墙的空气流循环方式，可将其分为“封闭式内通风体系”和可自然通风的“敞开式外通风体系”两种类型。
双层幕墙的工作原理内通风双层幕墙其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进人热通道，通过强制性空气流动循环，使内侧幕墙表面温度到达或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。
这就大大节省了取暖和制冷的能源消耗，到达节能效果。
同时通道内可设置可调控的百页帘或垂帘，以有效地调节____遮阳。
外通风双层幕墙则是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。
冬天时关闭进风和排风口，由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕墙的外表面温度，减少建筑物采暖运行费用。
夏天热通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。
通过通道内上下两端进排风口的调节在通道内形成负压，利用室内两侧幕墙的压差和开启扇就可以在建筑物内形成气流，开展通风换气。
这样，通过对太阳辐射的有效利用，就可以实现节省能源。
双层幕墙的主要功能有：可以充分利用太阳能、保障良好通风效果、提高隔音能力、降低空调使用率、减少风及恶劣气候的影响；提供良好的工作居住环境。
内层幕墙可采用普通幕墙或铝合金窗，外层幕墙可采用隔热明框幕墙或者采用隔热单元幕墙。
一般外层玻璃选用中空钢化玻璃，内层玻璃选择普通单片钢化玻璃。
外层幕墙完全封闭，空气流动在室内和热通道间开展。
内、外层幕墙间热通道的宽度较窄，一般为120毫米~300毫米，需要借助于专门的设备完成空气的流动，运行成本较高。

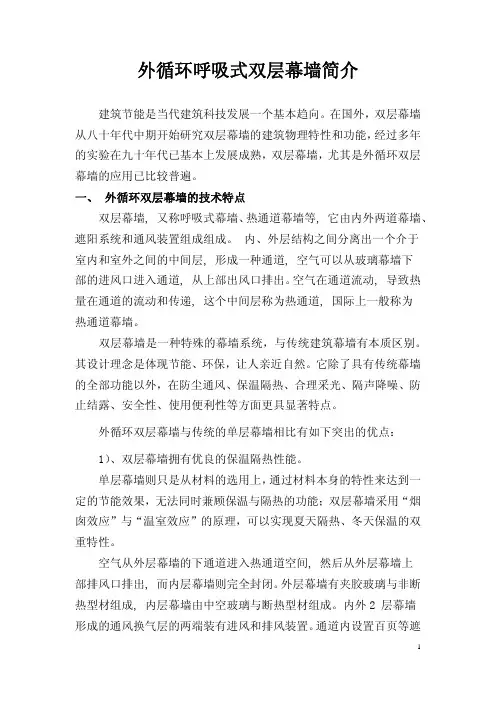

外循环双层呼吸式幕墙技术介绍
外循环呼吸式双层幕墙简介建筑节能是当代建筑科技发展一个基本趋向。
在国外，双层幕墙从八十年代中期开始研究双层幕墙的建筑物理特性和功能，经过多年的实验在九十年代已基本上发展成熟，双层幕墙，尤其是外循环双层幕墙的应用已比较普遍。
一、 外循环双层幕墙的技术特点双层幕墙, 又称呼吸式幕墙、热通道幕墙等, 它由内外两道幕墙、遮阳系统和通风装置组成组成。
内、外层结构之间分离出一个介于室内和室外之间的中间层, 形成一种通道, 空气可以从玻璃幕墙下部的进风口进入通道, 从上部出风口排出。
空气在通道流动, 导致热量在通道的流动和传递, 这个中间层称为热通道, 国际上一般称为热通道幕墙。
双层幕墙是一种特殊的幕墙系统，与传统建筑幕墙有本质区别。
其设计理念是体现节能、环保，让人亲近自然。
它除了具有传统幕墙的全部功能以外，在防尘通风、保温隔热、合理采光、隔声降噪、防止结露、安全性、使用便利性等方面更具显著特点。
外循环双层幕墙与传统的单层幕墙相比有如下突出的优点：1）、双层幕墙拥有优良的保温隔热性能。
单层幕墙则只是从材料的选用上，通过材料本身的特性来达到一定的节能效果，无法同时兼顾保温与隔热的功能；双层幕墙采用“烟囱效应”与“温室效应”的原理，可以实现夏天隔热、冬天保温的双重特性。
空气从外层幕墙的下通道进入热通道空间, 然后从外层幕墙上部排风口排出, 而内层幕墙则完全封闭。
外层幕墙有夹胶玻璃与非断热型材组成, 内层幕墙由中空玻璃与断热型材组成。
内外2 层幕墙形成的通风换气层的两端装有进风和排风装置。
通道内设置百页等遮阳装射下少建下换囱效用。
设备装置。
冬季热能冬季时,下温度升高建筑物的采换气层空气效应带走通。
双层幕双层幕墙备。
在进、能传递方向,关闭热通高, 形成采暖费用气温度升通道内的幕墙热通道墙拥有进、出风装置示意图 通道两端的成一个温室。
夏季时,升高自然上热量, 降道顶部 进风装置、置中的设置 的通风口,室, 有效地, 打开换上浮, 形成降低内层玻 内层开启置具有防 夏季热能, 换气层地提高了内换气层的通成自下而上玻璃表面的 双层窗和出风虫和阻挡能传递方向中的空气内层玻璃的通风口, 在上的空气流的温度, 减层幕墙热通道风装置构成挡较大颗粒向示意图气在阳光的的温度, 减在阳光的照流, 由于烟减少制冷费道底部成的防尘通粒灰尘的纱的照减照射烟费通风纱网和金属格栅，可以将蚊虫和砂尘挡在外面，让新鲜的空气进入室内。
呼吸式动态双层幕墙的原理及设计讲义
第二章：呼吸式动态双层幕墙的原理
5. 合理采光功能，可根据使用者的需要，调整光线的变化，改善 室内光环境。 6. 卓越的隔声降噪功能，为使用者创造宁静的工作生活环境。 开敞式外循环通风幕墙的不足： 1. 进出风口的设计也是呼吸式幕墙的一个重点，选用不当时一方 面会造成换气层循环气流的短路，降低节能效果；另一方面进风 口会带入大量的灰尘而影响建筑的外观效果，尤其是西北风沙较 大的地区更应慎重。 2. 使用材料态双层幕墙的原理
原理：封闭式内循环通风幕墙的通风系统是由进风系统、空 气通道系统、排风口和管道风机系统组成， 进风口一般设置在内 层玻璃的底部水平位置，排风口设置双层幕墙通道顶部位置。封 闭式内循环通风幕墙一般在每个单元体上端横向铝合金型材上开 有孔，即排风孔，同时在此型材侧面连接圆型排风管道。封闭式 内循环通风幕墙采用强制措施，电控管道系统，在夏季的将双层 封闭热通道大部分热空气排除室外。冬季将温室效应蓄热通过管 道回路系统加热后传到室内，当机械设备工作时，双层幕墙通道 内形成负风压，室内的空气便先导入双层幕墙通道，空气在双层 幕墙空腔内形成自下而上的空气有序流动，最后通过机械设备排 出排风管道，达到节能效果。在通道内设置可调控的百页窗或垂 帘，可有效地调节日照遮阳，为室内创造更加舒适的环境。
第三章：呼吸式动态双层幕墙的设计
一. 结构形式设计： 内外层结构一体式，即内外层幕墙做成一体或一个单元。构成 通风层的内外两层幕墙共用一根竖骨料，外层可做成明框或隐框 形式，内层则做成可开启窗或固定窗。当两层幕墙一体地做成单 元式，则每个单元犹如一个个玻璃箱子，因此也被称为“箱体式 幕墙”。 内外层结构分体式，即内外两层幕墙各成体系，为形成通气 层通过其它方式进行隔断。由于此种型式的两层幕墙分别独立， 外层结构可选用明框、隐框或点式玻璃幕墙结构。内层结构可选 用各种幕墙型式或推拉、平开窗的型式。 外层幕墙作为建筑物的外表，一方面直接反映的是建筑物的 造型，另一方面作为外围护结构，它还承受风荷载、防雨水等作 用，因而其结构在强度与水密性方面应作为重点考虑。内层幕墙 由于其主要是与外层结合形成换气层，所以更应注意其与室内功 能的配合，对其密封性能要求可适当降低。
双层呼吸式幕墙技术在建筑工程中的运用
双层呼吸式幕墙技术在建筑工程中的运用双层呼吸式幕墙技术是一种新型的建筑外观形式和幕墙技术，通过双层玻璃墙壁建造的外立面，能够实现建筑物内外空气、温度、湿度等参数的调节，从而达到节能、环保、舒适等效果的建筑幕墙。
本文将介绍双层呼吸式幕墙技术在建筑工程中的应用。
一、双层呼吸式幕墙的构成及原理双层呼吸式幕墙整体结构为两道玻璃幕墙之间留有一定距离的呼吸空间，呼吸空间中利用自然气流的原理，通过上下通风孔和进出风机实现自然通风换气。
其中上、下通风孔被设计为横向或纵向布置的气流孔，进出风机则根据需要设在幕墙系统内部或外部。
双层呼吸式幕墙的理论基础是自然通风与对流换热，通过风向决策适度调节入口通风、排出通风和自然排气极度的速率和时间，来达到幕墙内外热质量平衡的目的。
同时，在气流循环的过程中，双层幕墙的外窗玻璃板与内窗玻璃板之间留间距离，由此形成充足且稳定的“悬挂空气层”，作为双层幕墙空气缓冲层，对窗户光谱红外线辐射和外界声音有良好的隔离作用，能够大大提高窗户的隔音效果及可视性。
双层呼吸式幕墙技术可以在建筑工程中应用于高层写字楼、大型商业中心、酒店、住宅等多种建筑类型。
施工效果好、外观时尚美观、内部空气质量高、节能环保成效显着有着显着的优势。
1．节能环保双层呼吸式幕墙能够实现室内外空气流通和传热传递平衡，避免室内温度局部过高或过低，从而降低空调系统及能耗。
同时，双层呼吸式幕墙材料采用建筑隔热材料、抗紫外线、隔声、耐火等特性材料，对环境和人体健康无任何污染，保护大自然环境，符合环保的主旨。
2．美观便捷与传统幕墙相比较，双层呼吸式幕墙在外观上更具美感，可根据不同需求定制不同颜色和形状。
此外，双层呼吸式幕墙也方便安装、修理及维护。
对于位于高空的建筑，双层呼吸式幕墙的构造使得它们具有更高的安全性和稳定性。
3．提高室内舒适度双层呼吸式幕墙的呼吸空间能够起到一定的保护作用，不仅有助于阳光的护理，还阻挡了外界的噪音和灰尘，提高了室内的舒适度。
双层呼吸式幕墙介绍-V1
双层呼吸式幕墙介绍-V1双层呼吸式幕墙是一种现代建筑幕墙的一种创新形式。
它采用双层玻璃和特殊结构设计，可以在保证建筑外观美观的前提下，大大提高建筑的隔热效果，降低建筑对环境的影响。
1. 原理双层呼吸式幕墙是由两层玻璃以及一个空气隔间组成的。
在夏季，空气隔间会产生对流效应，将室外空气引入空气隔间，并通过在上层设有通风孔的方式将温热空气排出，从而在保证玻璃层内的气体稳定的同时，有效地降低室内温度。
在冬季，空气隔间中的空气可以被加热，将室内热量保留在屋内，降低能耗。
2. 性能双层呼吸式幕墙的隔热性能非常出色。
由于空气隔间可以不断地进行自然通风，因此可以将室内温度降低3℃-5℃。
在冬季，双层幕墙与传统幕墙相比，其热传递系数要小很多，热保持性能更好，可以节省大量的能源。
3. 优点（1）节能：双层呼吸式幕墙具有优异的隔热性能，它可以降低建筑内部的能耗。
在室外热量较大的情况下，能够有效地降低室内温度。
（2）可维护性高：由于双层幕墙的玻璃是垂直安装的，因此可以很容易地清洁和维护。
（3）美观：双层幕墙可以根据建筑设计的要求随意定制，外观美观，符合建筑的整体风格。
（4）降噪：双层幕墙可以阻挡噪音的传播，有效地降低建筑的噪音污染。
4. 应用场景双层呼吸式幕墙适用于公共设施、住宅、办公楼等建筑。
在大型商业综合体、医院、学校、体育馆等地方广泛应用，可以有效地改善建筑的隔热性能，提高建筑品质。
总之，双层呼吸式幕墙是一种可持续、环保的现代建筑设计理念。
具有出色的隔热性能和美观的外观，是未来建筑的发展方向。
我们应该积极学习研究，推广应用，在城市建设和改善中发挥更大的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双层呼吸式幕墙介绍(1)
双层呼吸式幕墙介绍
双层呼吸式幕墙是一种具有良好通透性和透气性的墙体材料，广泛应用于高层建筑中。
下面就从材料、优点、应用场景等方面为大家介绍双层呼吸式幕墙。
一、材料简介
双层呼吸式幕墙主要由三部分组成：外板、中空层和内板。
外板位于墙体外侧，起到隔热、防水、防火等作用；中空层是内外两层之间的空隙，中空层内的气体可以起到较好的隔热作用，从而降低采光玻璃的热传递；内板位于墙体内侧，起到保温、隔音等作用。
二、优点介绍
1.有良好的透气性和通风效果，可以减少空调的使用，降低建筑物的能耗。
2.具有较好的隔热性能，可以减少建筑物的热损失，节约能源。
3.外观精美，可根据建筑风格和色彩进行定制设计，美观大方。
4.耐候性好，整体成本较低，经济实用。
三、应用场景介绍
双层呼吸式幕墙适用于高层建筑中，如办公楼、商场、酒店等。
由于
其具有良好的透气性和隔热性，可以减少能源消耗，符合现代环保低
碳的建筑理念。
同时，其外观美观大方，可以为建筑增添美感。
四、使用注意事项
1.安装时需注意墙体的稳定性，防止双层呼吸式幕墙挂在墙体上。
2.使用过程中要经常保持幕墙的清洁，避免积尘和脏污影响通风效果。
3.如果中空层内的气体泄漏，会降低双层呼吸式幕墙的隔热性能，需
要及时修补或更换。
五、总结
双层呼吸式幕墙是目前建筑领域的一种新型材料，具有优异的透气性
和隔热性，是现代建筑的一种环保、经济实用的材料。
在实际应用中，需要注意其安装和维护，才能充分发挥其优势。
