1.目的
检验摄像头摄像效果，以保证来料合格，确保生产所用物料正常。
2.范围
3.规程的修改和更新
4.参引标准
5.基本内容
5.1解析度测试（分辨率测试）
5.11拍摄ISO12233分辨率测试卡，然后通过ISeetest软件读出纵向和横向分辨
线；或测试中央垂直、中央水平、45°方向、边缘垂直和边缘水平四项的
分辨率，分别在广角断和长焦端取值，最终获得10个数据项。
5.12拍摄ISO12233分辨率测试卡，通过Imatest的SFR分析，读出其MTF50（corr）
的LW/PH的值。
5.2亮度测试（均匀性测试）
将测试手机的镜头对准任意光源，将亚克力板覆盖在测试手机的镜头上，使光线透过亚克力板进入摄像头，拍摄照片。
用ISeetest辅助分析，可以方便的得出
测试结果。
5.3畸变测试
拍摄一张畸变测试卡照片，用Imatest软件打开照片，读取测试值。
测试结果以
百分数标示，数值越接近零，表示畸变越小。
数值为负的，表示为桶形畸变，
画面向外膨胀。
数值为正的，表示为枕形畸变，画面向内收缩。
5.4色彩还原度测试
5.41 拍摄一张24色色卡，用ISeetest软件打开截取18个有色色块，通过软件
分析得出结果。
5.42 用Imatest软件打开照片，分别读取saturation（饱和度）、ΔE Mean、ΔE SD，
注：当Imatest软件在读取“saturation、ΔE Mean、ΔE SD”提示失败时，
则对应的评分结果都填写“0”。
5.5噪点测试（用动态范围测试卡）
用摄像头拍摄测试卡后将照片导到电脑上。
用Imatest读取Middle Gray(122) noise RGBY % 的值。
5.6白平衡测试
用摄像头拍摄24色色块后将照片导到电脑上，用Imatest读取图片，得出白平衡值。
5.7色散测试
和解析度测试一样，色散测试使用同一张测试图，分为中央垂直、中央水平、边缘垂直和边缘水平四项，分别在广角断和长焦端取值，最终获得8个数据项。
摄象机图象检测标准-

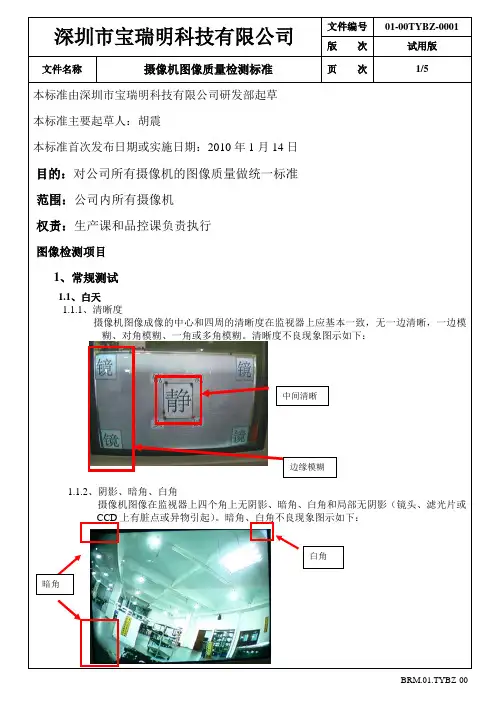

本标准由深圳市宝瑞明科技有限公司研发部起草本标准主要起草人：胡震本标准首次发布日期或实施日期：2010年1月14日目的：对公司所有摄像机的图像质量做统一标准范围：公司内所有摄像机权责：生产课和品控课负责执行图像检测项目1、常规测试1.1、白天1.1.1、清晰度摄像机图像成像的中心和四周的清晰度在监视器上应基本一致，无一边清晰，一边模糊、对角模糊、一角或多角模糊。
清晰度不良现象图示如下：中间清晰边缘模糊1.1.2、阴影、暗角、白角摄像机图像在监视器上四个角上无阴影、暗角、白角和局部无阴影（镜头、滤光片或CCD上有脏点或异物引起）。
暗角、白角不良现象图示如下：白角暗角1.1.3、光晕摄像机在照射灯管时，灯管在监视器上成像的边缘无明显红色或其它颜色的光晕。
光晕不良现象图示如下：1.1.4、彩虹摄像机照射灯管，将灯管移至四角边缘时，灯管在监视器上所成图像不会出现像彩虹一样的光环。
彩虹不良现象图示如下：1.1.5、拖尾（拉线）摄像机在照射灯管时，灯管在监视器上成像的边缘无明显白色条线。
拖尾（拉线）不良现象图示如下：红色光晕黄色光晕彩虹 拖尾（拉线）1.1.6、晃动跑焦摄像机镜头调至清晰固定好后，晃动时，不许出现跑焦、图象模糊等不良现象（晃动方式：由平至上，由上至下，由下至平，然后左右、斜侧轻微摇晃）。
1.1.7、镜头角度镜头角度及各不同焦距镜头的测试细则可参照附表。
1.2、夜视 1.2.1、漏光摄像机在夜视环境下（如暗房），图像不会出现局部或整体泛白色雾状现象。
漏光不良现象图示如下：1.2.2、红外对焦摄像机在可见光下调至清晰，放入夜视红外下，应保证图像一致清晰。
夜视红外对焦模糊不良现象图示如下：1.2.3、黑角摄像机在可见光下调至清晰无暗角或阴影，放入夜视红外（850nm 或940nm ）下，图像四角均无明显不可见区域。
黑角不良现象图示如下：局部轻微漏光 整体严重漏光 夜视对焦清晰夜视对焦模糊1.2.4、破洞、黑点、亮点、竖条将摄像机对准白墙，轻微晃动摄像机，图像不许有破洞或黑点。
数字摄像机图像质量评估标准
数字摄像机图像质量评估标准随着科技的不断进步，数字摄像机在如今的生活中扮演了重要角色。
无论是在智能手机、电视机还是安防系统中，数字摄像机的应用都非常广泛。
然而，摄像机的图像质量却成为人们普遍关注的焦点。
因此，制定一套科学准确的数字摄像机图像质量评估标准迫在眉睫。
数字摄像机图像质量评估标准并非一蹴而就。
我们需要考虑众多因素，如清晰度、色彩还原度、动态范围、噪点抑制能力等。
首先，清晰度是图像质量评估中最基本也最关键的指标之一。
一个优秀的摄像机应该能够拍摄出细节丰富、轮廓清晰的图像，远景和近景都应该有着良好的分辨率。
这样的图像能够提供给用户更多的信息，以满足业务需求。
为了评估清晰度，我们可以通过图像分辨率、线条锐利度和遮挡细节等方面进行评估。
其次，色彩还原度是图像质量评估的另一个重要指标。
一个出色的摄像机应该能够准确还原真实的色彩，使图像更加逼真。
色彩还原度的好坏取决于相机的色彩传感器、图像处理器以及色彩处理算法等因素。
在评估摄像机的色彩还原度时，我们可以通过比对图像和实际观察场景来判断图像的真实度。
如果图像在不同光照条件下具有一致的色彩表现，那么我们可以认为这个摄像机具有优秀的色彩还原度。
此外，动态范围也是衡量数字摄像机图像质量的重要指标之一。
动态范围指的是摄像机可以捕捉到的最大亮度和最小亮度之间的差异。
一个有着较高动态范围的摄像机可以在亮度差异较大的场景中仍然保持较好的图像展现效果。
评估动态范围时，我们可以通过考察图像中的高光和阴影细节来判断其动态范围能力。
另外一个重要的指标是噪点抑制能力。
噪点是数字图像中常见的问题之一，会降低图像的细节展示，并且会对图像的可用性产生负面影响。
优秀的数字摄像机应该具备出色的噪点抑制能力，以保证图像的清晰度和可用性。
在评估噪点抑制能力时，我们可以通过放大图像并注意细节区域的噪点情况来判断。
综上所述，数字摄像机图像质量评估标准应该综合考虑清晰度、色彩还原度、动态范围和噪点抑制能力等多个因素。
摄像头影像评估测试规范
摄像头影像评估测试规范公司：*******目录1.目的2.范围3.规程的修改与更新4.参引标准5.基本内容1.目的检验摄像头摄像效果，以保证来料合格，确保生产所用物料正常。
2.范围3.规程的修改和更新4.参引标准5.基本内容5.1解析度测试（分辨率测试）5.11拍摄ISO12233分辨率测试卡，然后通过ISeetest软件读出纵向和横向分辨线；或测试中央垂直、中央水平、45°方向、边缘垂直和边缘水平四项的分辨率，分别在广角断和长焦端取值，最终获得10个数据项。
5.12拍摄ISO12233分辨率测试卡，通过Imatest的SFR分析，读出其MTF50（corr）的LW/PH的值。
5.2亮度测试（均匀性测试）将测试手机的镜头对准任意光源，将亚克力板覆盖在测试手机的镜头上，使光线透过亚克力板进入摄像头，拍摄照片。
用ISeetest辅助分析，可以方便的得出测试结果。
5.3畸变测试拍摄一张畸变测试卡照片，用Imatest软件打开照片，读取测试值。
测试结果以百分数标示，数值越接近零，表示畸变越小。
数值为负的，表示为桶形畸变，画面向外膨胀。
数值为正的，表示为枕形畸变，画面向内收缩。
5.4色彩还原度测试5.41 拍摄一张24色色卡，用ISeetest软件打开截取18个有色色块，通过软件分析得出结果。
5.42 用Imatest软件打开照片，分别读取saturation（饱和度）、ΔE Mean、ΔE SD，注：当Imatest软件在读取“saturation、ΔE Mean、ΔE SD”提示失败时，则对应的评分结果都填写“0”。
5.5噪点测试（用动态范围测试卡）用摄像头拍摄测试卡后将照片导到电脑上。
用Imatest读取Middle Gray(122) noise RGBY % 的值。
5.6白平衡测试用摄像头拍摄24色色块后将照片导到电脑上，用Imatest读取图片，得出白平衡值。
5.7色散测试和解析度测试一样，色散测试使用同一张测试图，分为中央垂直、中央水平、边缘垂直和边缘水平四项，分别在广角断和长焦端取值，最终获得8个数据项。
摄像头品质检测规范
摄像头品质检测规范
一、总则
1.1、本规范适用于摄像头的品质检测。
1.2、产品质量检测中，测量参数有：
（1）曝光度
（2）色彩分辨率
（3）噪声
（4）聚焦
（5）线路
（6）图像失真
（7）图像变形
1.3、摄像头品质检测规范的执行对象是检测摄像头产品质量的工程师们、测试机构们等。
二、摄像头曝光度测试
2.1、曝光度测试的目的是测量摄像头的曝光度，以便了解摄像头的表现能力。
2.2、曝光度测试的工具：色彩校正仪，测试灯等；
2.3、曝光度测试的具体操作：
（1）将摄像头挂在测试灯下；
（2）调节测试灯的亮度；
（3）将色彩校正仪放置在摄像头的后方，然后调节色彩校正仪的亮度；
（4）摄像头拍摄实物图像，实物图像由色彩校正仪显示；
（5）记录测试灯的亮度和色彩校正仪的亮度；
（6）重复2-5步，完成曝光度测试。
三、摄像头色彩分辨率测试
3.1、色彩分辨率测试的目的是测量摄像头的色彩分辨率，以便了解摄像头实现的色彩表现力。
3.2、色彩分辨率测试的工具：标准模板，色彩校正仪；
3.3、色彩分辨率测试的具体操作：
（1）将摄像头挂在支撑结构上；。
摄像头客观标准测试
1 解像力测试：1.1 CHART图测试测试方法：按标版4:3 的位置充满手机屏幕，对着ISO12233 CHART 按中心、左边角、右边角分别拍照；CHART：4X ISO12233 中近景，8X ISO12233 中远景（暂时只测试中心线对）；测试图片：1.2 近景测试方法：测试方法：按10cm 距离对焦EIAJ 标版；CHART：EIAJ 透射式标版（中心2000 线，边角1400 线）；测试环境：DNP；测试标准：见上图；测试图片：1.3 微距测试方法：测试方法：将“正”字按10，8，6，4字号从大到小打印在A4纸上，按10cm 距离对焦A4 纸；测试环境：普通室内；测试标准：拍照后能清晰辨识“正”字。
2. 色彩还原度测试：定义：透过镜头被拍摄的物体颜色，与原被摄体相比较它的色彩再现的真实度，也就是颜色的还原能力。
测试工具：多光源灯箱，24色卡；测试方法：24 色彩标版占手机屏幕的2/3 大小；灯源：D65，TL84，CWF，A；分析方法：用Imatest 软件分析各个光源下的饱和度和色偏状况；测试图片：3. 亮度均一性测试：定义：镜头明亮度就是画面中心的影像的明亮度，其到于画面周边的明亮度，则称为周边光量，以百分比来表示。
周边光量因受到镜头渐晕现象及余弦四次方定律的影响，与中心部相比，明亮度必然减少。
距离：5-10cm 充满手机屏幕；光源：D65+毛玻璃；测试方法：拍摄DNP 光源，用Imatest 软件测试数值,并需符合Lens Spec；测试图片：测试标准：整机同样的测试条件，经过软件修正后，要求亮度均匀性在80%以上，对于模组单体烧入OTP 做lens矫正的模组，要求亮度均匀性在85%以上。
4. 色彩均匀度测试：定义：色度均匀度就是整体画面的色彩的一致性。
光源：D65+毛玻璃；测试方法：贴住DNP 光源拍摄，用Imatest 软件测试数值,并需符合Color Spec；测试标准：分别用Imatest 软件算出R/G 和G/B 的MIN 和MAX 的值，计算MIN/MAX 的比值，80%以上为合格，85%以上为优秀。
影像评测规格制定
文件编号版本号生效日期页码受控章A0 2016-09-08 1 / 19修订履历版本号制/修订日期修订内容制/修订人A0 2016-09-08 重新修订黄风平审核日期核准日期文件编号版本号生效日期页码受控章A0 2016-09-08 2 / 191.目的建立本公司内部摄像模组影像评估规范，以及客户和供货商规格审核，以有效管制公司内部与客户及供货商规格的统一性和正确性。
2.范围公司所设计的摄像模组。
3.职责技术部:摄像模组影像调试及评估。
4.定义1）解析力 Resolution2）均一性 Lens Shading / Color Shading3）色彩还原 Color Accuracy4）自动白平衡 AWB5）灰阶Gray Scale6）信噪比 SNR7）几何失真 TV-Distortion8）视场角 FOV9) 自动曝光 Auto Exposure10) 紫边和鬼影 Flare and Ghost11）实景 Real Image5.作业内容5.1 解析力评估 Resolution5.1.1 评估目的：评估摄像头的解析力，包含中心解析力和边角解析力。
5.1.2 评估设备：ISO 12233 Chart（1x,2x,4x）、产品机种治具、三脚架、色温照度计、显微镜、擦镜布、酒精。
文件编号版本号生效日期页码受控章A0 2016-09-08 3 / 195.1.3 评估软件：HYRes3.1；ImQuest；Photoshop；产品对应的软件。
5.1.4 评估环境：保证光线照度>400 Lux。
5.1.5 评估步骤:5.1.5.1 Camera设置成默认设置，包括：锐利度、曝光时间、白平衡、亮度、色彩、Gamma 校正、拍摄模式等。
如果是Raw输出，调整曝光使ISO12233 Chart的中心白色部分G值在200±20DN；5.1.5.2用三角架和产品机种治具固定拍照系统。
保证拍照系统镜头光轴与ISO12233 Chart平面垂直，保证ISO12233 Chart的4：3区域正落在摄像头的预览画面。
手机摄像头模组影像评测
反差 =（ 照度的最大值-照度的最小值） /（ 照度的最大值 + 照度的最小值）。 所以，反差的数值总是小于等于1 的。这里我们引入调制度M 的概念：M=（Imax － Imin）/（Imax + Imin） 调制度M 总是介于0 和1 之间，调制度越大，反差越大。在对镜头的反差和分辨率进行测试时，我们将正弦光栅置于镜头前 方，测量镜头成像处的调制度。这时由于镜头像差的影响，会出现以下情况。当空间频率很低时，测量出的调制度M 几乎等 于正弦光栅的调制度；当所拍摄的正弦光栅空间频率提高时，镜头成像的调制度逐渐下降。镜头成像的调制度随空间频率变 化的函数称为调制度传递函数MTF（Modulation Transfer Function）。对于原来调制度为M 的正弦光栅，如果经过镜头达 像平面的像的调制度为M ’ ，则MTF 函数值为：MTF 值= M ’ / M 由此可见，MTF 值必定大于0，小于1。MTF 值越接近1，说明镜头的性能越优异。 MTF 值不但可以反映镜头的反差，也可以反映镜头的分辨率。由于MTF 值是厂商在严谨的测试环境下测得的，排除了成像介 质（胶片或感光元件）的影响，因此较为客观。当空间频率很低时，MTF 趋于1，这时的MTF 值可以反映镜头的反差。当空 间频率提高，也就是正弦光栅的密度提高时，MTF 值逐渐下降，这时的MTF 曲线可以反映镜头的分辨率。由于人眼的分辨能 力有限，我们一般取MTF 值为0.03时的空间频率作为镜头的目视分辨率极限。空间频率低于这个值时，镜头成像素质的变化 人眼难以察觉，也就不存在测量的意义了。
测试目的 确认模组拍摄时影像画面内是否存在其它光线影像成像效果 测试工具 日光灯、测试板、三脚架
测试方法
将模组解像力OK模组（需保证外光OK）对准日光灯管，距离3m左右，当灯管放于画面中心时（以此为零度）， 再向影像八个角落依0度至90度方向测试，每10度记录一张相片
手机摄像头品质检测规范AAA
手机摄像头品质检测规范AAA
AAA手机摄像头品质检测规范
一、目的
为了确保AAA手机摄像头的品质及性能具备良好的可靠性，保证AAA
手机拥有良好的使用体验，依据该检测规范，检测各项性能，确保AAA手
机摄像头品质满足相关要求，是本检测规范的基本目的。
二、检测范围
本检测规范的检测范围包括AAA手机摄像头的以下各项性能：
1．摄像头成像特性：
（1）曝光性能，包括曝光时间，曝光量，曝光平衡性能等；
（2）色彩及白平衡性能，包括色彩准确性，噪声、色温等；
（3）像素性能，包括像素密度，输出数据位数等；
（4）图像失真性能，包括图像噪声，图像饱和度等；
（5）图像滤镜性能，包括边缘清晰度，锐化处理，灰度处理等；
（6）视频编码特性，包括视频编码格式，码率，帧频率等；
2．摄像头硬件特性：
（1）光学性能，包括焦距，视场角，像素尺寸，放大倍数，近物距离，开口均匀度等；
（2）环境抗干扰性，包括抗手抖抑制，抗震动，抗振动，抗噪声等；
（3）功耗及热管理性能，包括工作功耗，休眠功耗，工作温度范围，温升。
Camera图像测试
Camera图像效果测试规范范围Scope：Camera图像效果测试规范包括测试项目、测试方法和测试标准；适用于生产线量产参考标准。
本规范规定的摄像头图像效果相关测试项目：1）开路\短路测试Open/Short2）工作电流和待机电流Operating/PWDN Current3）解析度Resolution4）亮度均匀性Lens Shading5）脏污Particle6）坏点Dead/Wound pixel测试设备及环境1、硬件设备：电脑一套，度信测试平台，CCM模组，D65标准光源灯箱(亮度可调)，色温照度测试计，ISO12233 Chart，EIA1956 Chart，均匀白卡，均匀黑卡，镜头调焦环，直尺等。
2、测试环境：D65标准光源，光线照度为700Lux+/-50Lux，生产线所测项目都以D65标准光源为准；保证ISO12233整个Chart表面的亮度值相差小于20%；测试方法和测试标准1、开路\短路测试Open/Short1.1，测试目的：检测手机摄像头模组所有Pin的开路状态，Pin与Pin之间的短路信息，排除目测无法判定的隐患；1.2，测试步骤：选定支持开路\短路测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察是否有开路\短路的情况。
勾选开路\短路测试设定开路\短路测试标准详细开路信息显示详细短路信息显示图2 短路2、工作电流和待机电流Operating/PWDN Current2.1，测试目的：检测摄像头模组睡眠状态的总电流和工作状态的各路(A VDD/DOVDD/DVDD/AF_VDD）的电流值，避免电流值过高过低而引起的隐患。
2.2，测试步骤：选定支持工作电流和待机电流测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察待机电流值和工作电流值，不同Sensor型号的待机电流和工作电流会不同，具体请参考各机型的SOP 资料。
待机电流值显示图3 待机电流测试正常工作时各组供电的电流值图4 工作电流值3、解析角测试Resolution3.1，测试目的：解析度测试是拍照系统对于被摄像物体的点像的再现能力。
