高压钠灯

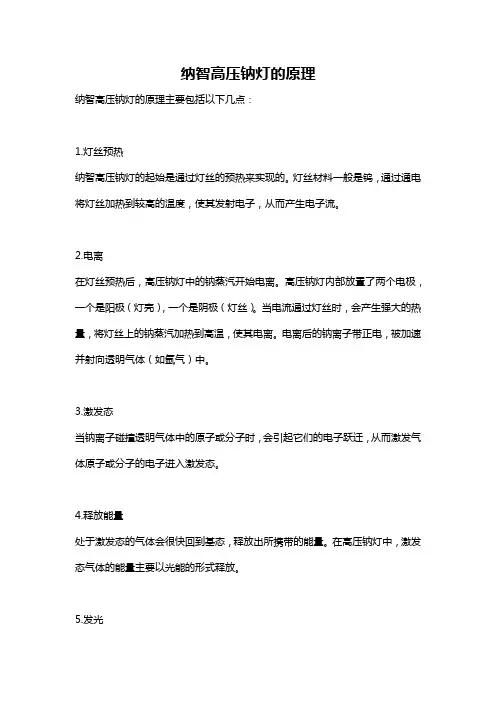

纳智高压钠灯的原理
纳智高压钠灯的原理
纳智高压钠灯的原理主要包括以下几点：
1.灯丝预热
纳智高压钠灯的起始是通过灯丝的预热来实现的。
灯丝材料一般是钨，通过通电将灯丝加热到较高的温度，使其发射电子，从而产生电子流。
2.电离
在灯丝预热后，高压钠灯中的钠蒸汽开始电离。
高压钠灯内部放置了两个电极，一个是阳极（灯壳），一个是阴极（灯丝）。
当电流通过灯丝时，会产生强大的热量，将灯丝上的钠蒸汽加热到高温，使其电离。
电离后的钠离子带正电，被加速并射向透明气体（如氩气）中。
3.激发态
当钠离子碰撞透明气体中的原子或分子时，会引起它们的电子跃迁，从而激发气体原子或分子的电子进入激发态。
4.释放能量
处于激发态的气体会很快回到基态，释放出所携带的能量。
在高压钠灯中，激发态气体的能量主要以光能的形式释放。
5.发光
高压钠灯释放出的光主要是黄色光。
这是因为钠离子的电子跃迁主要是在黄色光波长范围内进行的。
总的来说，纳智高压钠灯的原理是通过灯丝加热、钠离子电离、气体激发态和能量释放来产生光。
高压钠灯的工作原理
高压钠灯的工作原理高压钠灯（High Pressure Sodium Lamp，简称HPS灯）是一种常用的高强度放电灯，广泛应用于室内和室外照明领域。
它以其高效能、长寿命和良好的光色渲染能力而受到普遍认可。
高压钠灯由灯泡、起动器、电源等组成。
其工作原理可以概括为以下几个步骤：1. 开始预热：当高压钠灯通电时，起动器首先会提供一个高压脉冲，以启动灯管的预热过程。
这个脉冲电流会在灯管的两个电极之间产生放电，使灯管内的气体变得活跃。
2. 电极放电：一旦灯管被预热，电极之间的电压开始增加。
当电压达到足够高时，电极之间的间隙会被击穿，放电现象会发生。
这时，灯管内的钠蒸气和水银蒸气会被激发，产生微弱的紫外线辐射。
3. 变换成可见光：高压钠灯内的荧光粉涂层会将紫外线辐射转换为可见光。
这个荧光粉涂层通常含有镉和铝等元素，这些元素的不同组合会产生不同的光色。
因此，高压钠灯可以通过调整荧光粉涂层的成分来改变其发光颜色。
4. 稳定电流：在高压钠灯工作期间，电流的稳定性非常重要，否则会导致灯光闪烁或者灯具损坏。
为了保证电流的稳定，高压钠灯通常采用电子镇流器来控制电流的大小和稳定度。
5. 发光和照明：一旦电流稳定，高压钠灯就会开始发光。
光线从灯泡中散射出来，照亮周围环境。
高压钠灯的发光效果较好，其光效较高，可以提供较高亮度的照明效果。
需要注意的是，高压钠灯在瞬间通电和重新点亮时需要一定的时间来重新启动和预热。
因此，在切断电源后，应给予足够的时间来冷却和重新预热，以防止损坏灯管。
总结一下，高压钠灯的工作原理是通过预热、电极放电、荧光粉涂层转换光线和稳定电流的过程，将电能转化为可见光能，实现照明效果。
高压钠灯以其高效能、长寿命和良好的光色渲染能力，成为广泛使用的照明设备。
在未来的科技发展中，可能会出现更高。
高压纳灯分类
高压钠灯分类
高光效、长寿命和较好的显色性使高压钠灯在室内照明、室内街道照明、郊区公路照明、区域照明和泛光照明中都有着广泛的用途。
因为高压钠灯功率消耗低和寿命长(可达24000h)，所以在许多场合可以代替荧光高压汞灯、卤钨灯和白炽灯。
(1)普通型高压钠灯
普通型高压钠灯光效高、寿命长，但光色较差，一般显色指数 R。
只有15~30，相关色温约为2000K。
因此，只能用于道路、厂区等处的照明。
(2)直接替代荧光高压汞灯的高压钠灯
直接替代荧光高压汞灯的高压钠灯是为便于高压钠灯的推广而生产的，它可直接使用在相近规格的荧光高压汞灯镇流器及灯具装置上。
(3)舒适型高压钠灯(SON Comfort型)
为扩大高压钠灯在室内外照明中的应用，对其色温与显色性进行了改进，使高压钠灯适用于居民区、工业区、零售商业区及公众场合的使用。
(4)高光效型的高压钠灯(SON-plus 型)
在灯管内充入较高气压的氮气，使灯得到了极高的发光效率(140lm/W)，而且还提高了显色指数(R为50~60)，可作为室内照明的节能光源，特别适合于工厂照明和运动场所的照明。
(5)高显色性高压钠灯(White SON型)
为了满足对显色性要求较高的需要，人们成功开发了高显色性高压钠
灯(又称白光高压钠灯)。
改进后的这种灯，一般显色指数R。
达到80以上，色温提高到2500K 以上，十分接近于白炽灯，具有暧白色的色调，显色性高，对美化城市、美化环境有着很大的作用。
高压钠灯
配套使用会发生启动困难，工作时电阻产生很高的热量， 需有较大的散热空间、消耗功率很大，将会使电路总照 明效率下降。它一般在直流电路中使用
Hale Waihona Puke ，百交流电路中使用灯光有明显所闪烁现象。电容性镇 流器虽然不象电阻性镇流器自身消耗功率很大，温升低， 在电源频率较低时，电容器充电时，会
产生脉冲峰值电流，对电极造成极大损害，灯光闪烁， 影响灯泡使用寿命；在高频电路中工作，电压波动能达 到理想状态，成为理想的镇流器。电感性
补偿电容，以提高网路的功率因数。 结构和材料 电弧管
电弧管是高压钠灯的关键部件。电弧管工作时，高温高 压的钠蒸气腐蚀性极强，一般的抗
钠玻璃和石英玻璃均不能胜任；而采用半透明多晶氧化 铝和陶瓷管做电弧管管体较为理想。它不仅具有良好的 耐高温和抗菌素钠蒸气腐蚀性能，还有良
好的可见光穿越能力。另外，单晶氧化铝陶瓷管在耐高 温、抗菌素钠蒸气腐蚀和透光率等性能均优于多晶扪化 铝陶瓷管；因其价格昂贵，所以目前很少
色（ Ra=30 ）、色温约 2000K 。为了保持高压钠灯的长 寿命、高发光效率和暖色调气氛；在改善显色性方面， 人们经过孜孜不倦地努
力，已研制出符合上述要求的高显色高压钠灯（又称白 光高压钠灯）。 高显色高压钠灯是在高压钠灯的基础上， 采用提高钠蒸气压和增大电弧管管径
，同时在电弧管两端裹上一层铌箔，提高冷端温度等措 施来改善显色性；另外，提高充入电弧管内氙气压力， 使电弧中心部分温度升高，而其余放电部
被采用。 电弧管是把电极、多晶扪化铝陶瓷这、帽、焊
料环装配在一起，加入钠汞齐进入封接炉封接；同时充 入少量氙气，以改善灯泡的启动特性。
电极是用高纯钨丝绕成螺旋状，在螺旋孔中插入芯杆， 浸渍电子粉，然后将电极芯杆一端和铌管封闭端焊接成 一体。多晶氧化铝陶瓷管（帽）是选用多
高压钠灯规格型号
高压钠灯规格型号一、高压钠灯概述高压钠灯是一种高强度气体放电灯，其发光原理主要基于高压状态下钠蒸气的电离与激发。
这种灯具有发光效率高、耗电少、透雾力强、寿命长等显著特点，被广泛应用于道路照明、商业照明、广场照明等场所。
二、规格参数高压钠灯的主要规格参数包括电压、功率、色温、发光效率和使用寿命等。
这些参数共同决定了高压钠灯的性能和应用范围。
1.电压：高压钠灯需要较高的启动电压，通常为220V或240V。
2.功率：常见的功率范围从150W到400W，也有更高功率的高压钠灯可供选择。
3.色温：高压钠灯的色温范围通常为2100K至4800K，其中暖色调(2100K-3000K)给人温馨舒适的感觉，适用于居住区、公园等场合；而冷色调(3000K-4800K)则显得清爽明亮，适用于道路、广场等场合。
4.发光效率：高压钠灯的发光效率高，光效可达150lm/W以上。
5.使用寿命：高压钠灯的使用寿命长达8000小时以上，大大降低了维护成本。
三、型号种类高压钠灯按不同的分类方式有多种型号。
1.按功率分类：可分为150W、250W、400W等不同型号，其中250W和400W为最常见的型号。
2.按透镜分类：可分为有色透镜和透明透镜两种，透镜材料多为石英或玻璃。
其中，透明透镜发出的光线较柔和，适用于对光线要求较高的场所；有色透镜则可以过滤部分光线，使光线更加柔和舒适。
3.按灯头分类：可分为G12灯头和GX53灯头两种型号。
G12灯头的高压钠灯通常用于道路照明和商业照明；而GX53灯头的高压钠灯则更多被用于广场和公共区域照明。
四、产品优势与应用范围高压钠灯具有多个优点和应用范围。
1.照度高：能够提供足够的照明强度，确保视见度良好。
2.光效高，节能效果好：高压钠灯的发光效率高，因此在提供同等亮度的情况下，相较于其他类型的灯具可以节省大量电能。
3.使用寿命长，维护成本低：由于其特殊的电弧管结构和密封工艺，高压钠灯的使用寿命长，且维护成本相对较低。
高压钠灯的原理
高压钠灯的原理高压钠灯是一种重要的照明设备，广泛应用于大型高速公路、地下道、机场等场所。
高压钠灯具有高亮度、高效能、长寿命等特点，能够为人们提供更加明亮、清晰的照明效果，为各行各业的发展起到重要的支撑作用。
那么，高压钠灯的原理是什么呢？让我们一起来了解一下。
一、高压钠灯的基本构成高压钠灯主要由灯体、电路和镇流器等部分组成，每部分都起着非常重要的作用。
其中，灯体常使用高压钠灯管或卤素灯管，电路部分一般为变压器和电容器，而镇流器则是用来限制电流和稳压的器件。
二、高压钠灯的发光原理高压钠灯的发光原理是利用玻璃管内的气体放电效应，将电能转化为光能。
具体来说，电路内的变压器会将电压提升至高压状态，并使气体放电形成等离子体。
由于钠原子的电子结构较特殊，当电子在高压状态下与钠原子发生碰撞时，会使钠原子的电子跃迁并释放出光子，即发生发光现象。
此时，高压钠灯管内会发出明亮的黄色光芒。
三、高压钠灯的优缺点1、优点：（1）高照度：高压钠灯照明效果非常好，在较大的范围内能够提供明亮、均匀的照明效果。
（2）高效能：高压钠灯的能效比较高，能够提高照明效果的同时节省能源。
（3）长寿命：高压钠灯的使用寿命较长，使用寿命可以达到2万-5万小时。
2、缺点：（1）发光颜色单一：高压钠灯只能发出黄色光，不能像白炽灯那样发出多种颜色的光芒。
（2）显色性较差：由于高压钠灯只能发出黄色光，使得其对物体的色彩还原能力较差。
（3）启动时间较长：高压钠灯在启动后需要短暂的预热时间，才能发出光芒。
四、高压钠灯的应用范围高压钠灯是一种非常重要的照明设备，广泛用于大型高速公路、地下道、机场、码头等场所。
其照明效果良好、更省电能、寿命较长的特点，使其在这些场所中得到了广泛的应用和发展。
总之，高压钠灯的原理非常重要，了解其发光原理和构成结构，有助于更好的理解高压钠灯的优缺点和应用范围。
希望今天的介绍能够帮助大家更好的了解高压钠灯。
高压钠灯启动电流保护原理
高压钠灯启动电流保护原理1. 引言高压钠灯是一种常见的照明设备，具有高亮度、高效能和长寿命的特点。
然而，在高压钠灯启动的瞬间，会产生较高的启动电流，这可能会对电网和灯具本身造成损坏。
因此，为了保护电网和延长高压钠灯的寿命，需要采取一些措施来限制启动电流。
2. 高压钠灯的基本原理高压钠灯是一种气体放电灯，其基本构造包括电源、灯泡和起动器。
电源提供电能，灯泡是放电的场所，起动器用于引导和维持放电。
高压钠灯的灯泡内充满了氩气和一定比例的汞蒸气。
当电源施加高压电源时，电流通过起动器，使氩气产生电离，形成气体放电。
放电过程中，汞蒸气被激发，产生紫外线辐射。
紫外线通过灯泡的荧光粉层转化为可见光，从而实现照明。
3. 高压钠灯启动电流的问题在高压钠灯启动的瞬间，由于灯泡内的气体处于低电导状态，电压升高，电流急剧增加，形成启动电流。
这种启动电流的峰值通常是额定工作电流的5-10倍，且持续时间较短，约为1-2秒。
启动电流的高峰值和瞬时性质可能会对电网和灯具本身造成损坏。
例如，启动电流过大可能会引起电网电压的瞬时下降，甚至导致其他设备的异常运行。
此外，启动电流也会对灯具内部的电路元件产生不良影响，缩短灯具的寿命。
因此，为了保护电网和延长高压钠灯的寿命，需要采取一些措施来限制启动电流。
4. 高压钠灯启动电流保护原理为了解决高压钠灯启动电流过大的问题，人们提出了一种启动电流保护原理，即预热启动。
在高压钠灯预热启动的过程中，通过控制起动器的工作状态，使得灯泡内的气体逐渐变得导电，从而减小启动电流的峰值。
具体来说，预热启动包括两个阶段：预热阶段和主放电阶段。
4.1 预热阶段在预热阶段，起动器的工作状态被控制为“预热状态”。
此时，起动器的电流和电压均较小，无法使气体放电，灯泡内的气体处于非导电状态。
在预热阶段，起动器内部的电路元件会逐渐加热，从而使气体逐渐变得导电。
这个过程通常需要几十秒钟到几分钟的时间，具体取决于灯具的设计和工作环境。
路灯的种类和说明
路灯的种类和说明路灯是指用于照明道路的灯具，其种类各异，具有不同的用途和特点。
下面将介绍几种常见的路灯种类及其说明。
1. 高压钠灯（High Pressure Sodium Lamp）高压钠灯是一种以钠蒸汽为光源的路灯，具有高亮度、高效能和长寿命的特点。
它的光线呈现出黄色的暖色调，适合用于普通的道路照明。
高压钠灯的发光效率高，能耗相对较低，经济实用。
2. 荧光灯（Fluorescent Lamp）荧光灯广泛应用于路灯照明中，其采用荧光物质发光的方式。
相较于其他类型的灯具，荧光灯在照明效果上更加均匀，亮度较高。
此外，荧光灯寿命长，能耗低，且具有较高的色彩还原性，能够提供更好的视觉效果。
3. LED灯（Light Emitting Diode）LED灯是目前应用最广泛的新型照明设备之一、它采用半导体材料发光，具有高亮度、低能耗和长寿命的特点。
LED灯的优势在于其发光效果较好，能够提供更加明亮的光线，同时具有节能环保的特点。
此外，LED灯具有集成度高、体积小等特点，适应性强。
4. 太阳能路灯（Solar Street Light）太阳能路灯是利用太阳能进行光源供给的一种智能照明设备。
它具有独立运行的能力，不受电网供电的限制，因此在无电源供给的地区广泛应用。
太阳能路灯节能环保，无需电费，同时具备自动光控和时间控制的功能，能够根据光照强度和时间进行智能调节。
5. 智能路灯（Smart Street Light）智能路灯是指集成了感应器、控制器和通信技术等功能的智能化照明设备。
它可以通过感应器感知行人和车辆，根据实时状况自动调控亮度和开关时间，以达到节能的目的。
智能路灯还可以实时监测和控制照明设备的状态，提供远程监控和管理功能，实现智慧城市的建设。
6. 异光灯（Induction Lamp）异光灯是一种采用无电极感应放电原理的照明设备。
它采用无极度设计，无内电极，因此具有高效能、寿命长和光束均匀等特点。
异光灯的亮度和稳定性较好，在大范围照明领域有广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、高压钠灯的工作原理
二、高压钠灯的构造
高压钠灯的工作原理
低压钠灯、标准高压钠灯和高显色性高压钠灯的光谱能量分布曲线不同，对应的钠蒸气压强分别为1Pa，15kPa和65kPa。
随着钠蒸气压强升高，那光谱线逐渐展宽，连续光谱成分逐渐丰富，同时出现钠D线的自吸现象。
增加钠D线自吸引宽度可以改进高压钠灯的光色，提高其显色性。
为此可以增加放电管内钠蒸气压强和放电管的直径，或者增加管内氙气压强。
当采取以上措施将自吸收宽度扩大到45nm时高压钠灯的色温从2000k-2100k提高到2400k，显色指数Ra从15-30提高到80.这种灯泡称为高显色性高压钠灯，但是此时灯泡发光效率下降一半左右，仅60lm/w。
高显色高压钠灯是以牺牲效率为代价，使用范围有限。
高压钠灯的放电管内除钠外还必须冲入适量汞，汞基本上不参与发光，但是具有以下重要作用：
1）、提高电位梯度
钠蒸气放点的电位梯度很低，一只400W高压钠灯的如果不充汞，管压降只有40-44v，工作电流约10A。
充入汞后，由于汞蒸气压强比钠蒸气压强高的多，减少了电子迁移率，电位梯度提高至10V/cm，这样400W高压钠灯的管压降上升到110V，工作电流下降到3.7A。
管压降提高后不仅改进了放电管发光效率，而且可以提高功率因数，缩小镇流器的体积和重量。
2）、减小热导率，降低电弧热损耗，提高发光效率。
3）、汞原子影响钠原子的共振能级，使展宽了的钠谱线像长波方向移动，一定程度上改善了灯的显色性。
此外高压钠灯放电管中充入帮助启动的惰性气体，一般充入10-30氩或氙，氙气热导率低，灯泡发光效率比较高，但启动电压比较高。
高压钠灯的构造
1）放电管
高压钠灯的放电管用耐高温、抗钠蒸气侵蚀的多晶氧化铝陶瓷管制成。
多晶氧化铝陶瓷管用氧化铝粉经模具成型后再以2100k高温烧结而成，严格控制氧化铝粉的纯度和粒度，管子的透明度可以达90%-97%。
加入氧化镁可进一步提高透明度。
为了减少钠谱线的自吸收，放电管直径仅7-8mm。
放电管两端各封一只电极，抽真空之后充入钠、汞，并且充入惰性气体。
2）电极
高压钠灯采用锆酸钡或钨酸钡作为电子发射物质，发射材料涂复在五四螺旋的内层，外螺旋保护发射材料。
钨电极于氧化铝管的封接采用金属铌过渡，铌化学性质稳定，热膨胀系数于多晶氧化铝陶瓷管的热膨胀系数非常接近。
钨杆和铌管焊接，铌管再通过陶瓷塞与陶瓷封接。
3）、外玻壳
为减少放电管的热损失，保证放电管温度从而保证放电管内的钠蒸气压强，外玻壳与放电管之间抽成高真空，并且使用消气剂维持其真空度。
大部分高压钠灯外玻壳是透明的，少部分灯泡外玻壳内壁涂二氧化钛或荧光粉，涂层对光色没有影响，而且光通量减少5%-7%，但可以减少眩光，获得比较柔和的光线。
本文出自于。
