电气设备颜色国标是指用于识别和标示电气设备的颜色规范，旨在提高设备的安全性和可识别性。
以下是一些与电气设备颜色国标相关的参考内容。
1. 电缆和线路的颜色标识：根据国际电报字母、数字和符号的规定，电缆和线路一般使用黑色、蓝色、绿色、红色、黄色等颜色进行标识。
例如，黑色线路表示负极，红色线路表示正极，黄色线路表示地线。
2. 安全警告颜色标识：根据国际标准ISO 3864-1《安全颜色和安全照明》的规定，用于表示警告和禁止的颜色一般为红色、黄色、橙色等醒目颜色。
例如，红色表示禁止停止，黄色表示警告，橙色表示警戒。
3. 电气设备外部颜色及标示的含义：一些电气设备在外部使用特定颜色进行标示，以提醒用户或工作人员注意。
例如，消防设备一般配备红色标示，表示紧急情况下应该注意的区域；紧急停止按钮一般为红色，以便迅速找到。
4. 功能和状态指示灯颜色标识：一些设备通过不同颜色的指示灯来表示设备的状态和功能。
例如，绿色指示灯表示设备正常工作，红色指示灯表示设备异常或故障，黄色指示灯表示待机或准备中。
5. 标示符号和图形的颜色标识：根据ISO标准，标示符号和
图形在设计时应使用特定的颜色来表示不同的含义。
例如，警
告符号一般为黄色和黑色，信息符号一般为蓝色，禁止符号一般为红色。
以上是与电气设备颜色国标相关的一些参考内容，通过按照颜色规范进行标示，可以提高设备的安全性和可识别性，确保电气设备的正常使用和操作。
电厂管道及设备颜色标准
电厂管道及设备颜色标准设备篇：1.1 汽机设备：设备名称：汽机高、中压缸装饰板，低压缸、发电机、汽轮机、消防设备及管道表面、凝结水箱外壳、油箱、油罐、油泵、冷油器表面、起重机械及行车、小汽机外罩壳、凝汽器、闭式循环水热交换器、凝结水泵、真空泵、除氧器及水箱。
面漆颜色及卡号：乳白色Y11、大红色R03、宝绿色BG03、淡(酞)蓝色PB06.备注：所有手柄涂大红色R03，铝皮保温，不锈钢制品，黑色，淡绿色G02.1.2 锅炉及除灰设备：设备名称：锅炉钢架、送风机、一次风机、给煤机、电除尘器支架、密封机风机、冷却风机、电除尘器顶部电控设备、磨煤机油站、管道、磨煤机、磨煤机过轨吊、空预器冲洗水泵、静电除尘器、锅炉卸油泵、供油泵、罗茨真空泵、刮板捞渣机、石子煤仓、浓缩机。
面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、桔黄色YR04、淡黄色Y06.1.3 化学专业：设备名称：渣仓、储气罐、除灰用泵、仓泵、精处理混床、精处理再生塔、精处理树脂捕捉器、精处理循环泵、精处理酸罐、精处理碱罐。
面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、苹果绿G01、大红色R03、中黄色Y07.Aluminum nFor the color coding of the main process pipelines in power plants。
___ should follow the "Safety ___" and "___" DL/T5072-2007 ___ with the ns of Article 9.1.7 of the "Design ns for Thermal Power Plant ___"。
In order to facilitate n。
the medium name and medium flow n arrow of the pipeline should comply with the following ns:2.1.1 The medium name and medium flow n arrow of the pipeline must be painted on the elbow。
设备运行指示灯颜色标准
设备运行指示灯颜色标准设备运行指示灯是设备上的一种重要元件，用于向用户传递设备的运行状态和故障信息。
在设备设计中，合理选择指示灯的颜色是十分重要的，它能够提高设备的可用性和易用性。
因此，制定设备运行指示灯的颜色标准对于设备设计和使用是非常有意义的。
设备运行指示灯的颜色标准应该符合以下几个原则：1.易辨识性原则：颜色选择应该做到清晰明了，以便用户能够快速、准确地识别其所代表的状态信息。
通常情况下，绿色表示设备正常运行，黄色表示设备有待处理的警告或错误信息，红色表示设备发生严重故障。
这种颜色选择和用户已有的认知相一致，能够最大程度地减少用户的认知负担。
2.红绿色盲友好原则：红绿色盲是最为常见的色盲类型，约有10%的男性和0.5%的女性受到影响。
因此，在设备指示灯的颜色选择中，应避免过多使用红色和绿色，以免让红绿色盲的用户无法准确识别设备的状态。
一种可行的解决方案是使用红色和蓝色，或者黄色和蓝色来表示设备的状态。
3.视觉对比度原则：指示灯的颜色应与周围环境形成足够的对比度，以便在各种光照条件下都能清晰可见。
特别是在较暗的环境下，指示灯的亮度和颜色应该足够明亮，以便用户能够轻松地辨认。
同时，在日光直射的情况下，选用更亮的颜色，如橙色或白色，以增加可见性。
4.信息传递的一致性原则：不同设备之间的指示灯颜色应保持一致，以便用户能够在不同设备间快速理解其状态指示，避免用户的困惑和错误操作。
如果可能的话，还可以通过标签或符号的形式来辅助信息的传递。
除了上述原则，特殊情况下还可以根据具体的需求选择其他颜色，如蓝色可以表示与网络相关的状态，橙色可以表示待处理的信息等。
此外，还可以根据设备的特性，将不同的颜色用于不同的功能区域，以便用户更好地理解设备的结构和工作原理。
总而言之，设备运行指示灯颜色的选择是十分重要的，它能够直接影响到用户对设备的使用体验和效率。
因此，在设备设计中，应该根据上述原则制定相应的颜色标准，以确保指示灯能够准确、清晰地传递设备的状态信息，提高设备的可用性和易用性。
机器设备颜色设计标准有哪些
机器设备颜色设计标准有哪些
机器设备颜色设计标准主要有以下几点：
1. 与环境相协调：机器设备的颜色应该与其所处的环境相协调，使其融入环境中，不突兀不显眼。
比如，在办公场所，机器设备的颜色可以选择与办公室家具相近的颜色，使整个办公环境更加和谐统一。
2. 安全性颜色：对于某些具有危险性的机器设备，比如工业机械设备、交通工具等，应该使用醒目的颜色，如红色、黄色等，以增加人们对其存在的警觉性，提高安全性。
3. 标识标志颜色：机器设备上的标识标志，如按钮、指示灯等，应该使用醒目的颜色，以便用户能够快速辨认和操作。
一般来说，红色表示“停止”、“危险”；绿色表示“启动”、“正常”；黄
色表示“警告”、“注意”。
4. 清晰易辨认：机器设备的颜色应该选择清晰易辨认的颜色，使用户在操作和维护时更加方便。
避免使用过于浅色或暗色的颜色，以免影响用户的视觉感知。
5. 与功能相匹配：机器设备的颜色选择应考虑其功能特点。
比如，对于高温机器设备，可以选择银色、黑色等能够更好地散热的颜色；对于精密仪器设备，可以选择中性色调，以减少色彩对视觉判断的干扰。
6. 耐久耐用：机器设备的颜色应该具有耐久性，不易褪色或变
色。
考虑到机器设备长期使用和外部环境的影响，应选择色彩稳定性好的颜色。
总之，机器设备颜色设计标准需要综合考虑环境、安全、易辨认等因素，以提高用户的使用体验和工作效率。
在选择颜色时，可以根据具体情况和需求进行搭配，确保机器设备的颜色设计符合标准要求。
数控设备颜色标准国标

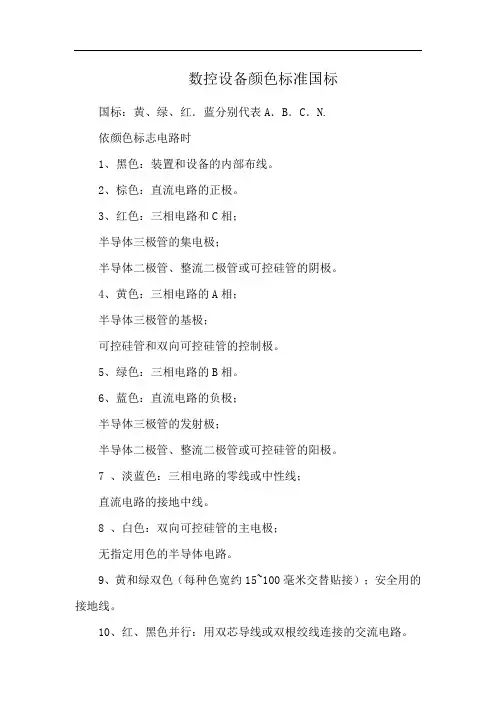

数控设备颜色标准国标国标：黄、绿、红．蓝分别代表A．B．C．N.依颜色标志电路时1、黑色：装置和设备的内部布线。
2、棕色：直流电路的正极。
3、红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
4、黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
5、绿色：三相电路的B相。
6、蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
7 、淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
8 、白色：双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。
10、红、黑色并行：用双芯导线或双根绞线连接的交流电路。
依电路选择导线颜色时1、交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
3、直流电路的正极：棕色；负极：蓝色；接地中线：淡蓝色。
4、半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
机械设备颜色规定

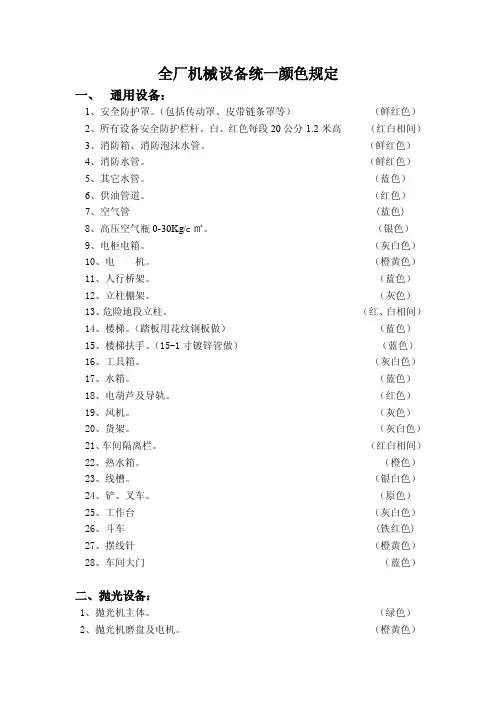

全厂机械设备统一颜色规定一、通用设备：1、安全防护罩。
（包括传动罩、皮带链条罩等）（鲜红色）2、所有设备安全防护栏杆。
白、红色每段20公分1.2米高（红白相间）3、消防箱、消防泡沫水管。
（鲜红色）4、消防水管。
（鲜红色）5、其它水管。
（蓝色）6、供油管道。
（红色）7、空气管 (蓝色)8、高压空气瓶0-30Kg/c㎡。
（银色）9、电柜电箱。
（灰白色）10、电机。
（橙黄色）11、人行桥架。
（蓝色）12、立柱棚架。
（灰色）13、危险地段立柱。
（红、白相间）14、楼梯。
（踏板用花纹钢板做）（蓝色）15、楼梯扶手。
（15-1寸镀锌管做）（蓝色）16、工具箱。
（灰白色）17、水箱。
（蓝色）18、电葫芦及导轨。
（红色）19、风机。
（灰色）20、货架。
（灰白色）21、车间隔离栏。
（红白相间）22、热水箱。
（橙色）23、线槽。
（银白色）24、铲、叉车。
（原色）25、工作台（灰白色）26、斗车 (铁红色)27、摆线针（橙黄色）28、车间大门（蓝色）二、抛光设备：1、抛光机主体。
（绿色）2、抛光机磨盘及电机。
（橙黄色）3、所有电机及变速器。
（橙黄色）4、刮平机主体。
（银灰色）5、打腊机主体。
（银灰色）6、抛光线所有线架。
（银灰色）7、变形平台（银灰色）8、磨块架（银灰色）三、原料设备：1、球磨机。
（橙黄色）2、变速器。
（中灰色）3、输送带支架。
（中灰色）4、吊笼。
（红色）5、吊笼安全门。
（红色）6、所有平台。
（灰色）7、入料口安全盖板。
（红色）8、中转罐。
（银灰色）9、料罐。
（原色）10、柱塞汞。
（黄色）11、喷雾塔。
（橙黄色）12、柱塞汞蓄能气罐。
（黄色）13、热风炉（橙黄色）14、浆管（原色）15、焦油管（黄色）16、焦油罐（中灰色）四、窑炉设备：1、窑头储坯架。
（银灰色）2、窑炉支架、干燥支架。
（红色）3、窑炉主体、干燥主体。
（浅黄色）边红色4、釉线支架、压机翻转台、辊台（灰白色）5、助燃风机管道。
（蓝色）6、热风管道。
设备颜色标准
设备上管路外表面颜色(JB/ZQ400010-86)管路种类面漆颜色稀油压油管深黄稀油回油管柠檬黄(即淡黄)干油管棕水管淡绿压缩空气管淡天蓝氧气管红电线管灰高压水管红蒸气管红煤气管蓝暖气管银灰下水及粪便管黑1.油箱、减速器机体、机盖的内表面及其内的零件的非加工表面.表面颜色: 推荐用奶油色等浅颜色.2.栏杆、扶手.表面颜色: 均涂黄色.3.操作室的顶棚及内壁/地板.表面颜色:选用半光浅色漆,地板用铁红色.4.机器在工作或移动时容易碰撞部位的外表面.表面颜色:涂以宽度约100mm与水平面成45°斜度、黄黑相间的“虎皮”条纹.如表面面积较小,条纹宽度可以缩小,与水平面的斜度可成75°, 黄黑条纹每种不得少于两条.5.裸露于外表面不加防护的快速回转的非加工面;指示器上表示极限位置的刻度; 防险装置的手柄和开关;刹车操纵把;润滑系统的油嘴;消防设备及放置位置等.表面颜色: 涂红色.1.油箱、减速器机体、机盖的内表面及其内的零件的非加工表面.表面颜色: 推荐用奶油色等浅颜色.2.栏杆、扶手.表面颜色: 均涂黄色.3.操作室的顶棚及内壁/地板.表面颜色:选用半光浅色漆,地板用铁红色.4.机器在工作或移动时容易碰撞部位的外表面.表面颜色:涂以宽度约100mm与水平面成45°斜度、黄黑相间的“虎皮”条纹.如表面面积较小,条纹宽度可以缩小,与水平面的斜度可成75°, 黄黑条纹每种不得少于两条.5.裸露于外表面不加防护的快速回转的非加工面;指示器上表示极限位置的刻度; 防险装置的手柄和开关;刹车操纵把;润滑系统的油嘴;消防设备及放置位置等.表面颜色: 涂红色.。
设备颜色标准
1．1用镀锌铁皮或不锈钢、铝合金材料为外皮的设备，通常情况下不用着色。
1．3管道着色及介质流向色环1．3．1根据设备管道内工作介质的不同，各种管道、色环面漆颜色见下表：1.3.2 管道色环、介质名称、流向箭头的位置、形状及尺寸规定详见下面图样、表格：≤10040603010060101~20060904510080201~3008012060150100301~50010015075150120≥50012018090200150单位：mm管道外径或保温层外径a b c d e 1-介质流向箭头 2-色环 3-介质名称1.3.3 色环及介质流向应标注在管道弯头、穿墙处及管道密集、难以辨别的部位，其位置应在距弯头至少500mm 的直管段上；如两个弯头相距不够1000mm 时则应选择中间位置；10m 以上的长管道应每10m 标一次色环、介质流向及名称，厂房外较长管道应30m 标一次色环、介质流向及名称。
1.3.4 当介质流向有两种可能时，应标出两个方向的指向箭头。
1.3.5 文字和箭头用黑色或白色油漆涂刷，字体为黑体，字体大小与箭头宽度一致。
（建议字号依次为70，140，200，240，280）2安全警示线规范2.1禁止阻塞线：黄色条宽100mm，间隔100mm；角度与水平成45º警示线画于设备正面，区域范围为矩形，一边与设备正面等宽，另一边长度以便于打开柜门、检修操作为宜。
用于：①标注在地下设施入口盖板上；②标注在灭火器存放处；③标注在厂房通道旁边的配电室仓库门口、工具箱。
2.2减速提示线：黄色条宽100mm，间隔100mm；角度与水平成45º用于：①标注在限速区域入口处；②标注在弯道、交叉路口处。
2.3安全警戒线：黄色条宽100-150mm；用于：①标注在发电机组周围（距离为1m）；②标注在落地安装的转动机械周围（0.8m）；③标注在控制盘（台）前（0.8m）；④标注在配电盘（屏）前（0.8m）。
