活性炭过滤器原理及技术参数分析

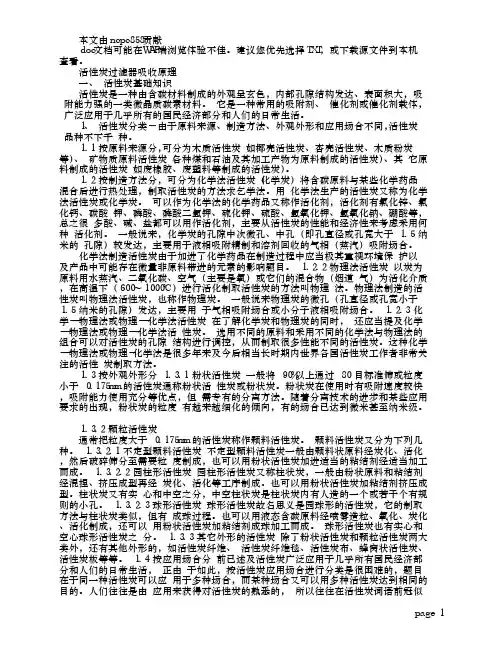

活性炭过滤器吸收原理
本文由ｎｃｐｃ８５８贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
活性炭过滤器吸收原理 一、 活性炭基础知识 活性炭是一种由含碳材料制成的外观呈玄色，内部孔隙结构发达、表面积大，吸 附能力强的一类微晶质碳素材料。
它是一种常用的吸附剂、 催化剂或催化剂载体， 广泛应用于几乎所有的国民经济部分和人们的日常生活。
１、 活性炭分类－由于原料来源、制造方法、外观外形和应用场合不同，活性炭 品种不下千 种。
１．１ 按原料来源分，可分为木质活性炭（如椰壳活性炭、杏壳活性炭、木质粉炭 等）、 矿物质原料活性炭（各种煤和石油及其加工产物为原料制成的活性炭）、其 它原料制成的活性炭（如废橡胶、废塑料等制成的活性炭）。
１．２ 按制造方法分，可分为化学法活性炭（化学炭） 将含碳原料与某些化学药品混合后进行热处理，制取活性炭的方法求乞学法。
用 化学法生产的活性炭又称为化学法活性炭或化学炭。
可以作为化学法的化学药品又称作活化剂，活化剂有氯化锌、氯化钙、碳酸 钾、磷酸、磷酸二氢钾、硫化钾、硫酸、氢氧化钾、氢氧化钠、硼酸等，总之很 多酸、碱、盐都可以用作活化剂，主要从活性炭的性能和经济性来考虑采用何种 活化剂。
一般说来，化学炭的孔隙中次微孔、中孔（即孔直径或孔宽大于 １．５ 纳米的 孔隙）较发达，主要用于液相吸附精制和溶剂回收的气相（蒸汽）吸附场合。
化学法制造活性炭由于加进了化学药品在制造过程中应当极其重视环境保 护以及产品中可能存在微量非原料带进的元素的影响题目。
１．２．２ 物理法活性炭 以炭为原料用水蒸汽、二氧化碳、空气（主要是氧）或它们的混合物（烟道 气）为活化介质，在高温下（６００～１０００℃）进行活化制取活性炭的方法叫物理 法。
物理法制造的活性炭叫物理法活性炭，也称作物理炭。
一般说来物理炭的微孔（孔直径或孔宽小于 １．５ 纳米的孔隙）发达，主要用 于气相吸附场合或小分子液相吸附场合。
活性炭过滤器技术说明
活性炭过滤器技术说明一、简介一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充活性炭，用来过滤水中的游离物、微生物、部分重金属离子，并能有效降低水的色度。
活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯,可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。
同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用，还具有降低COD的作用。
可以进一步降低RO进水的SDI值，保证 SDI<5，TOC<2.0ppm。
二、应用范围广泛适用于食品、医药、电子、化工、工业废水等行业。
1、能满足液压系统对过滤精度的要求，能够阻挡一定的杂质进入系统;2、滤芯应该具备足够的强度，不会因压力而受到损坏;3、通流的能力大，压力损失小;4、易于清洗、更换。
三、特点功能1．活性炭吸附过滤器缸体采用水力模拟长径设计，并采用粒径合理，比表面积大于 1000m2/g 的高效活性炭，使其既有上层特效过滤又有下层高效吸附等功能，大大提高产水净化程度和碳的使用寿命。
2．经HG活性炭吸附过滤器处理后水质余氯含量：≤0.1PPM。
3．对水体中异味、有机物、胶体、铁及余氯等性能卓著；4．对于降低水体的浊度、色度，净化水质，减少对后续系统（反渗透、超滤、离子交换器）的污染等也有很好的作用产品1、效率高：24小时连续工作，不需停机反冲洗。
2、运行费用低：不需高扬程大流量的反冲洗泵。
3、维护费用低：其在运行过程中除石英砂滤料外没有任何转动部件，故障率低，维护费用省。
4、一次性投资低：不需单设混凝池、澄清池等设施，不需反冲洗泵和电动、气动阀门等设备，工程量小，一次性投资省。
5、水头损失小：单一滤料且滤料清洁及时，水头损失小，总水头损失≤0.5m。
6、进水水质要求宽松：可长期承受150mg/L浓度SS进水水质，短时承受300mg/L浓度SS冲击而出水水质不变。
(完整版)活性碳过滤器说明书
活性炭过滤器用户手册一、工艺原理：活性碳过滤器为水处理系统的预处理设备，一般设置在多介质过滤器的后面；目的除去水中的余氯、氧化物和有机物，降低进水的COD值和余氯值，避免树脂或RO受污染；设备可以通过周期性的清洗来恢复它的截污能力。
二、技术参数：1.进水浊度： < 2 NTU2.出水余氯： <0.1ppm3.工作压力: < 0.6MPa4.工作温度: 5-50℃5.运行流速: 10-20m/h6.水反洗强度: 10-20m/h7.填料高度: 活性碳1400mm\石英砂150mm8.活性碳规格： 0.8-1.2mm石英砂规格： 0.5-1.2mm9．承托层：（如设备要求）注：最下一层承托层的顶部至少应高于配水孔眼100 mm。
三、结构形式：设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。
进水装置为上进水、挡板布水，集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构；设备的本体外部配管配带阀门并留有压力取样接口，便于用户现场安装和实现装置正常运行。
四. 设备的安装1）安装前检查土建基础是否按设计要求施工。
2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。
3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。
4）将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。
5）检查本体阀门开关灵活，有不灵活的情况及时整改。
6）设备本体配管完成后应对阀组进行必要的支撑工作等。
7）安装设备上配带的进出水压力表、取样阀等；进出水管道上如有流量探头座应用堵头堵住。
五、初次开车1）. 冲洗考虑到设备和管道连接时的电焊残渣、管道初次投用时的表面污物，设备初次投入运行时应进行冲洗。
A、打开设备的人孔法兰将设备内的零件重新紧固，并确认罐内部件（如水帽等）不缺少；封闭人孔法兰。
活性炭吸附原理与设计参数
活性炭吸附原理与设计参数1、介绍2、活性炭吸附过滤塔是一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC 等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化3、4、活性炭吸附过滤塔是一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC 等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化胶态固体。
对于气、液的吸附可接近于活性炭本身的质量的。
5、其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。
在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。
6、活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。
7、8、活性炭吸附塔工作原理，【活性炭吸附塔价格因素及设计方案原理】活性炭吸附塔的特点： 1、吸附效率高,能力强；9、2、设备构造紧凑，占地面积小，维护管理简单方便，运转成本低； 3、能够同时处理多种混合有机废气；10、4、采用自动化控制运转设计，操作简易、安全；11、活性炭吸附塔工作原理：车间含有有机气体或颗粒物经获罩收集,管道输送有机气体进入活性炭塔,有机气体进入塔内时,风速顺间降下,气体内含的较大颗粒杂物便自然沉降入塔底部,而溶入气体内的有机气体部分随气体流向流进活性炭过滤层,有机气体进入炭层时,有机气体被活性炭吸附进炭内,而干尽的空气穿过炭层进入出气仓,气体经过机械自吸后排入大气中.而活性炭层的在吸附过程中,炭会有个饱和的时间段,其活性炭饱和的过程长短与气体本身内部所含气体的浓度和工作的时间长短有直接相关。

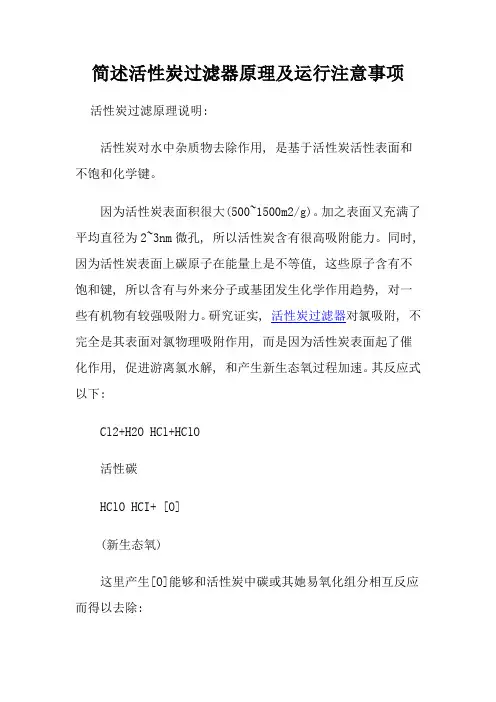

简述活性炭过滤器原理及运行注意事项
简述活性炭过滤器原理及运行注意事项活性炭过滤原理说明:活性炭对水中杂质物去除作用, 是基于活性炭活性表面和不饱和化学键。
因为活性炭表面积很大(500~1500m2/g)。
加之表面又充满了平均直径为2~3nm微孔, 所以活性炭含有很高吸附能力。
同时, 因为活性炭表面上碳原子在能量上是不等值, 这些原子含有不饱和键, 所以含有与外来分子或基团发生化学作用趋势, 对一些有机物有较强吸附力。
研究证实, 活性炭过滤器对氯吸附, 不完全是其表面对氯物理吸附作用, 而是因为活性炭表面起了催化作用, 促进游离氯水解, 和产生新生态氧过程加速。
其反应式以下:Cl2+H2O HCl+HClO活性碳HClO HCI+ [O](新生态氧)这里产生[O]能够和活性炭中碳或其她易氧化组分相互反应而得以去除:C+2[O] CO21、活性炭过滤器作用:活性炭被广泛应用于生活用水及食品工业、化工、电力等工业用水净化、脱氯、除油和去臭等。
通常在除盐水处理过程中, 于阳离子交换器前面(少数也有设在后面)设置活性碳过滤器。
因为活性炭比表面积很大, 其表面又充满了平均直径为20~30埃(Å)微孔, 所以, 活性炭含有很高吸附能力。
另外, 活性炭表面有大量羟基和羧基等官能团, 能够对多种性质有机物质进行化学吸附、以及静电引力作用, 所以, 活性炭还能去除水中对于反渗透膜、阴离子有害腐殖酸、富维酸、本质素磺酸等有机物质, 还能够去除像游余氯一类对阳离子交换剂有害物质, 从而提升了除盐水处理能力。
通常, 能够去除63%~86%胶体物质;50%左右铁;以及47%~60%有机物质。
2、运行注意事项:活性炭过滤器在实际运行中, 关键考虑入床水浑浊度, 反洗周期, 反洗强度等。
1)入床水浑浊度。
入床水浑浊度高, 会带给活性碳滤层过多杂质。
这些杂质被截留在活性碳滤层中, 并堵塞滤池间隙及活性碳表面, 阻碍其吸附效果发挥。
长久运行下去, 造成活性碳老化失效。
活性炭过滤原理及选用
活性炭过滤原理及选用1、撞上—粘住空气中的尘埃粒子，或随气流作惯性运动，或作无规则运动，或受某种场力的作用而移动。
当运动中的粒子撞到障碍物时，粒子与障碍物表面间的引力使它粘在障碍物上2、纤维过滤材料过滤材料应能：既有效地拦截尘埃粒子，又不对气流形成过大的阻力。
非织造纤维材料和特制的纸张符合这一要求。
杂乱交织的纤维形成对粒子的无数道屏障，纤维间宽广的空间答应气流顺利通过。
3、惯性碰撞与扩散碰撞效率随尘粒大小而异，过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。
小于0.1mm（微米）的粒子主要作扩散运动，粒子越小，效率越高；大于 0.5mm的粒子主要作惯性运动，粒子越大，效率越高。
在 0.1mm与 0.5mm之间，效率有一处最低点。
4、阻力纤维负气流绕行，产生微小阻力。
无数纤维的阻力之和就是过滤器的阻力。
过滤器阻力随气流量的增加而进步，通过增大过滤材料面积，可以降低穿过滤料的相对风速，以减小过滤器阻力。
5、动态性能被捕捉的粉尘对气流产生附加阻力，于是，使用中过滤器的阻力逐渐增加。
被捕捉到的粉尘形成新的障碍物，于是，过滤效率略有改善。
被捕捉的粉尘大都聚集在过滤材料的迎风面上。
滤料面积越大，能容纳的粉尘越多，过滤器寿命越长。
6、静电若过滤材料带静电或粉尘带静电，过滤效果可以明显改善。
其原因：静电使粉尘改变运动轨迹并撞向障碍物，静电力参与粘住的工作。
活性炭过滤器的选用影响活性炭过滤器吸附效果和使用寿命的主要因素有：污染物的种类和浓度、气流在过滤材料中的滞留时间、空气的温度和湿度。
实际选用时，要根据污染物种类、浓度和处理风量等条件，确定过滤器形式和活性炭种类。
通过比较过滤器中活性炭材料的多少可以粗略估计过滤器的能力。
例如，一只迎风面为610×610mm过滤器中含30kg 最普通的颗粒活性炭，另一只所谓高科技新产品中含 2kg 活性炭，那个新产品的活性炭可能比颗粒炭的单位吸附容量大很多，但它的使用寿命也就是那只普通颗粒炭过滤器的十分之一。
详细介绍活性炭过滤器原理及技术参数
活性炭颗粒的大小对吸附能力也有影响。
一般来说，活性炭颗粒越小，过滤面积就越大。
所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。
活性炭过滤器原理及技术参数分析一、活性炭过滤器作用原理活性炭是一种很细小的炭粒单位面积有很大的微孔，通常我们叫他毛细管孔。
这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，在与与水中杂质充分接触。
这些杂质能被吸附在微孔中，从而去掉水中胶体等杂质。
活性炭还能吸附水中的CL离子以及臭氧，对水中的有机物也有一定的吸附能力，能明显的对水中的色素进行吸附，在水处理行业一般我们要求碘值在700mg以上，这样的活性炭的吸附能力较强。
二、活性炭过滤器制作结构活性炭过滤器一般采用不锈钢304材质，碳钢材质，因为活性炭吸附水中CL等氧化剂、金属离子，微孔中的细菌以及化学物质，对罐体产生腐蚀，所以一般活性炭过滤器内要衬胶防腐。
三、活性碳过滤器技术参数1、过滤速度：8-12m3/h2、工作温度：常温工作压力3、反洗压缩空气量：18-25L/m2.S4、滤料层高：1000-1200mm 膨胀率50%5、反洗强度：9-15L/m2.S6、反冲洗时间：4-6分钟四、活性炭过滤装置的工作方式：Ⅰ采水：生水自活性炭塔槽上方流入，经活性炭过滤装置下方流出，而得到去除杂质、臭味等水质。
Ⅱ逆洗：目的为逐出活性炭上方之沉积物。
经一段时间的过滤后，若干杂质沉积在活性炭上方排出并除去。
Ⅲ沉整：在逆洗时活性炭会上浮，逆洗完成后将所有阀门关闭使活性炭因重力而沉下。
Ⅳ洗净：在逆洗时恐有杂质附在活性炭下面，用正洗来洗净以免在采水时候污染水质。
活性炭的工作方式就是以上面五步骤循环操作的。
但在各个步骤时间上有一定的分别。
五、活性炭过滤器的工作原理介绍：活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。
但时间一长，活性炭的吸附能力会不同程度地减弱，吸附效果也随之下降。
常用活性炭过滤器的工作原理详解
常用活性炭过滤器的工作原理详解水是人体必须的物质，所有我们能直接饮或者直接用的水都是原水通过过滤得到的，包括生活中的水和工业上的水。
什么是活性炭过滤器呢?活性炭过滤器又有什么作用呢?我们就给大家详细介绍一下。
什么是活性炭过滤器活性炭过滤器的作用就是过滤，过滤的物质就是原水中的杂质，有大分子有机物，铁氧化物和余氯，就是一切对饮和用有危害的物质。
如果人们长期饮用没有过滤的水，癌症的发病率会远远高于正常人。
如果工业生产中用没有过滤的水，将导致机械设备毁坏，不能正常运行。
活性炭过滤器的作用原理活性炭过滤器是一个组合型的压力过滤设备，内部底层装有石英砂，上层为活性炭，活性炭过滤器的过滤作用就是通过碳床来实现的。
活性炭颗粒比表面积非常大，颗粒越小，比表面积越大，吸附能力越强。
原水流经碳床，杂质被活性炭颗粒有效地吸附，从而保证出水水质合格。
活性炭过滤器的功能在水质预处理系统中，活性炭过滤器能够吸附前级过滤中无法去除物质，尤其是余氯，以防止后级反渗透渗出膜受其氧化降解，同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较显著的吸附去除作用，还具有降低COD的作用。
可以进一步降低RO进水的SDI值，保证SDI<5，TOC<2.Oppm。
影响活性炭过滤器吸附效果和使用寿命的主要因素有：污染物的种类和浓度、气流在过滤材料中的滞留时间、空气的温度和湿度。
实际选用时，要根据污染物种类、浓度和处理风量等前提，确定过滤器形式和活性炭种类。
活性炭过滤器的上下游均应有好的除尘过滤器，其效率规格应不低于F7。
上游过滤器防止灰尘堵塞活性炭材料;下游过滤器拦住活性炭本身的灰尘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
活性炭颗粒的大小对吸附能力也有影响。
一般来说，活性炭颗粒越小，过滤面积就越大。
所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。
活性炭过滤器原理及技术参数分析
一、活性炭过滤器作用原理
活性炭是一种很细小的炭粒单位面积有很大的微孔，通常我们叫他毛细管孔。
这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，在与与水中杂质充分接触。
这些杂质能被吸附在微孔中，从而去掉水中胶体等杂质。
活性炭还能吸附水中的CL离子以及臭氧，对水中的有机物也有一定的吸附能力，能明显的对水中的色素进行吸附，在水处理行业一般我们要求碘值在700mg以上，这样的活性炭的吸附能力较强。
二、活性炭过滤器制作结构
活性炭过滤器一般采用不锈钢304材质，碳钢材质，因为活性炭吸附水中CL等氧化剂、金属离子，微孔中的细菌以及化学物质，对罐体产生腐蚀，所以一般活性炭过滤器内要衬胶防腐。
三、活性碳过滤器技术参数
1、过滤速度：8-12m3/h
2、工作温度：常温工作压力
3、反洗压缩空气量：18-25L/m2.S
4、滤料层高：1000-1200mm 膨胀率50%
5、反洗强度：9-15L/m2.S
6、反冲洗时间：4-6分钟
四、活性炭过滤装置的工作方式：
Ⅰ采水：生水自活性炭塔槽上方流入，经活性炭过滤装置下方流出，而得到去除杂质、臭味等水质。
Ⅱ逆洗：目的为逐出活性炭上方之沉积物。
经一段时间的过滤后，若干杂质沉积在活性炭上方排出并除去。
Ⅲ沉整：在逆洗时活性炭会上浮，逆洗完成后将所有阀门关闭使活性炭因重力而沉下。
Ⅳ洗净：在逆洗时恐有杂质附在活性炭下面，用正洗来洗净以免在采水时候污染水质。
活性炭的工作方式就是以上面五步骤循环操作的。
但在各个步骤时间上有一定的分别。
五、活性炭过滤器的工作原理介绍：
活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。
但时间一长，活性炭的吸附能力会不同程度地减弱，吸附效果也随之下降。
如果水族箱中水质混浊，水中有机物含量高，活性炭很快就会丧失过滤功能。
所以，活性炭应定期清洗或更换。
活性炭颗粒的大小对吸附能力也有影响。
一般来说，活性炭颗粒越小，过滤面积就越大。
所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。
颗粒状的活性炭因颗粒成形不易流动，水中有机物等杂质在活性炭过滤层中也不易阻塞，其吸附能力强，携带更换方便。
活性炭的吸附能力和与水接触的时间成正比，接触时间越长，过滤后的水质越佳。
注意：过滤的水应缓慢地流出过滤层。
新的活性炭在第一次使用前应洗涤洁净，否则有墨黑色水流出。
活性炭在装入过滤器前，应在底部和顶部加铺2～3厘米厚的海绵，作用是阻止藻类等大颗粒杂质渗透进去，活性炭使用2～3个月后，如果过滤效果下降就应调换新的活性炭，海绵层也要定期更换。
活性炭过滤器压力容器是一种内装填粗石英砂垫层及优质活性炭的压力容器。
功能：在水质预处理系统中，活性炭过滤器能够吸附前级过滤中无法去除的余氯以防止后级反渗透膜受其氧化降解，同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子、COD等有较明显的吸附去除作用。
可以进一步降低RO 进水的SDI值，保证SDI<5，TOC<2.Oppm。
活性炭过滤器的工作是通过炭床来完成的。
组成炭床的活性炭颗粒有非常多的微孔和巨大的比表面积，具有很强的物理吸附能力。
水通过炭床，水中有机污染物被活性炭有效地吸附。
此外活性炭表面非结晶部分上有一些含氧管能团，使通过炭床的水中之有机污染物被活性炭有效地吸附。
活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。
