1 建筑电气工程施工方案1.1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1.1.1施工准备1.1.1.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。
2、施工方案、技术、安全、消防措施落实。
1.1.1.2材料要求1、设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
2、设备有铭牌，注明厂家、型号。
3、安装使用材料：（1）型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
（2）镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。
（3）其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
（4）配电箱体应有一定的机械强度，周边平整无损伤，铁制箱体二层底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。
（5）导线电缆的规格型号必须符合设计要求，有产品合格证。
1.1.1.3主要机具1、吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝强、麻强索具等。
2、安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。
3、测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。
4、防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
5、其他工具：桶、刷子、灰铲、工具箱、高凳等。
1.1.1.4作业条件1、盘柜屏台所有房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。
2、喑装配电箱随土建结构预留好安装位置。
3、明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
4、土建基础位置、标高、埋件符合设计要求。
5、施工准备工作完，施工图纸、设备技术资料齐全。
施工组织、技术、质量安全措施完善。
建筑电气材料汇总表
建筑电气材料汇总表概述建筑电气材料是建筑工程中的重要组成部分，用于电气系统的安装和运行。
本文档旨在汇总常用的建筑电气材料，包括其名称、特点、用途、规格等信息，以便工程师和相关人员在项目中进行选择和使用。
1. 电缆材料1.1 电力电缆•名称: 电力电缆•特点: 耐高温、耐磨、耐油、耐酸碱、绝缘性好•用途: 用于输送电力信号•规格: 直径1.5mm-400mm1.2 通信电缆•名称: 通信电缆•特点: 信号传输稳定、抗干扰性好、信号衰减小•用途: 用于传输通信信号•规格: 直径0.5mm-10mm1.3 控制电缆•名称: 控制电缆•特点: 绝缘性好、耐磨、耐油、耐酸碱•用途: 用于电气控制回路的连接•规格: 直径0.5mm-10mm2. 开关材料2.1 墙壁开关•名称: 墙壁开关•特点: 结构简单、易于安装、操作灵活•用途: 用于控制灯具或电器设备的通断•规格: 单控、双控、三控2.2 插座•名称: 插座•特点: 结构简单、易于插拔、防火、安全•用途: 用于供电给电器设备•规格: 单口、双口、多口2.3 断路器•名称: 断路器•特点: 快速断电、保护电路安全•用途: 用于控制电路的断开和闭合•规格: 10A、16A、20A、32A等3. 照明材料3.1 日光灯管•名称: 日光灯管•特点: 高亮度、节能、寿命长•用途: 用于室内照明•规格: 18W、36W、58W等3.2 射灯•名称: 射灯•特点: 易于安装、调光性能好、节能•用途: 用于局部照明、装饰照明•规格: 5W、10W、15W等3.3 LED灯•名称: LED灯•特点: 节能、寿命长、色彩丰富、易于控制•用途: 用于室内和室外照明•规格: 3W、5W、10W等4. 配电箱4.1 交流配电箱•名称: 交流配电箱•特点: 安全、可靠、隔离性好•用途: 用于分配交流电能到各个用电设备•规格: 单相、三相等4.2 直流配电箱•名称: 直流配电箱•特点: 安全、可靠、与太阳能发电系统兼容•用途: 用于分配直流电能到各个用电设备•规格: 12V、24V等结论建筑电气材料汇总表提供了常用的建筑电气材料的基本信息，包括名称、特点、用途和规格等。
电气工程材料要求
电气工程材料要求一、电线管壁厚的要求1、PVC电线管ф16≥1.4mmф20≥1.5mmф25≥1.7mmф32≥2.0mmф40≥2.0mmф50≥2.3mm2、JDG电线管壁厚的要求JDG管壁厚要求1.5mm，内外壁镀锌层合格。
壁镀内锌层不合格但管壁符合要求的对JDG管内壁灌合格品质的防锈漆做防锈处理后可以在工程上使用。
3、SC管壁厚要求ф15——ф50≥2.5mmф70——ф100≥3.0mm二、钢制接线盒壁厚要求钢制接线盒壁厚要求1.2mm,盒底厚度1.0mm以上。
PVC接线盒壁厚、强度须符合要求。
三、电缆桥架钢板厚度要求：400毫米以下为1.5毫米（不含400毫米）；400～800毫米为2毫米；800毫米以上为2.5毫米。
电缆桥架、线槽外观检查：部件齐全，表面光滑、不变形；镀锌或喷塑钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
四、电线电缆：慧远、龙岗、泰斗三星、华洋五、配电箱器件：北京人民电气、永正、北京梅兰、明日配电箱（柜）加工定货技术要求一、配电箱（柜）应符合以下规范要求：1、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171—92）2、《电气装置安装工程低压电器施工及验收规范》（GB50254—96）3、《低压开关设备及控制设备总则》（GB/T14048.1—06）4、《低压开关设备及控制设备辅助电器铜导体的接线、端子排》（GB/Y14048.（7.8）—06）5、《低压系统内设备的绝缘配合》（GB/T16935.1—97）二、必须有出厂合格证、生产许可证、实验记录、CCC人证及复印件。
三、查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
四、金属配电箱体及电气原件品牌要求的要求，配电柜钢板厚度不应小于1.5mm，钢板箱门盘面厚度不应小于2.0mm。
箱柜内电气安装系统图应与箱柜内电气安装一致。
专项施工方案--建筑电气工程施工方案
建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。
1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。
高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。
1.3 建筑物竖向供配电设在电气竖井内。
照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。
由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。
1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。
1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。
1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。
BAS系统通讯总线和DDC 电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。
实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。
1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。
1.8 电缆电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。
建筑工程所需材料清单
暖通部分
1、供暖管线--------各种管径、压强等级，无缝钢管、PPR等 2、各种控制阀门、分水器、过滤器、入户计量表、散热器 3、通风管道（专业公司安装） 4、排风机、暖气 5、管道防腐油
消防部分
1、喷淋设备 2、灭火器 3、消火栓及消火栓箱、消防水带 4、消防管线、消防水泵 5、消防水箱
建筑工程所需材料清单

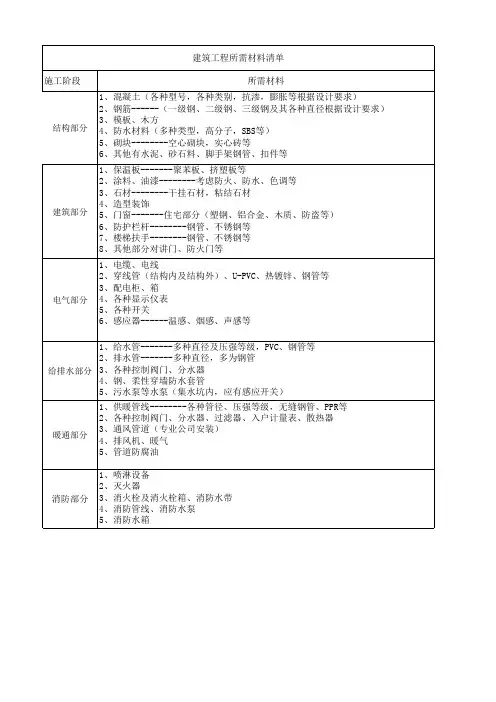

施工阶段 结构部分 建筑部分 电气部分Fra bibliotek所需材料
1、混凝土（各种型号，各种类别，抗渗，膨胀等根据设计要求） 2、钢筋------（一级钢、二级钢、三级钢及其各种直径根据设计要求） 3、模板、木方 4、防水材料（多种类型，高分子，SBS等） 5、砌块--------空心砌块，实心砖等 6、其他有水泥、砂石料、脚手架钢管、扣件等
1、电缆、电线 2、穿线管（结构内及结构外）、U-PVC、热镀锌、钢管等 3、配电柜、箱 4、各种显示仪表 5、各种开关 6、感应器------温感、烟感、声感等
1、给水管-------多种直径及压强等级，PVC、钢管等 2、排水管-------多种直径，多为钢管 给排水部分 3、各种控制阀门、分水器 4、钢、柔性穿墙防水套管 5、污水泵等水泵（集水坑内，应有感应开关）
工程施工原材料有什么
工程施工原材料有什么一、建筑材料1、水泥水泥是建筑工程中使用最多的原材料之一，主要用于混凝土和砌体的粘结。
在选购水泥时应该注意水泥的标号，生产厂家，生产日期等，确保水泥的质量。
常用的水泥有普通硅酸盐水泥、耐硫酸盐水泥、钢筋混凝土用早强水泥等。
2、砂浆砂浆是由水泥、石灰、砂等原材料按一定比例调和而成的胶结材料。
在施工中，砂浆主要用于砌墙、抹灰等工程。
3、砖块砖块是建筑工程中常用的砌筑材料，主要用于砌墙。
常用的砖块有粘土砖、石灰砖、水泥砖等。
4、钢筋钢筋是建筑工程中用来加强混凝土的材料。
钢筋质量的好坏直接关系到工程的安全和质量。
5、混凝土混凝土是由水泥、砂、石子等原材料按一定比例调和而成的建筑材料。
混凝土广泛应用于建筑工程中，作为地基、桩基、墙体、楼板等的主要材料。
二、装饰材料1、涂料涂料是室内外装饰中使用的原材料，主要用来美化墙面、保护建筑物表面。
涂料有乳胶漆、油漆、真石漆、防水涂料等。
2、地板材料地板材料主要用于室内地面的装修，通常有木地板、复合地板、石材地板、地砖等。
3、墙面装饰材料墙面装饰材料主要用于室内墙面的装修，包括壁纸、墙布、墙砖等。
4、吊顶材料吊顶材料主要用于室内天花板的装修，有石膏板、铝板、PVC板等。
5、门窗材料门窗材料主要用于建筑物的门窗装修，有木门、铝合金门窗、塑钢门窗等。
三、电气材料1、电线电缆电线电缆是建筑工程中电气装修的重要材料，主要用于输送电能。
电线电缆一般包括导线和电缆两种。
2、开关插座开关插座是建筑工程中常用的电器配件，主要用于控制电器的开关和插入电器。
3、灯具灯具是建筑工程中室内外照明的重要材料，包括吊灯、筒灯、壁灯、台灯等。
4、配电箱配电箱是室内电气设备分布的主要设备，用于接收来自外部电源的电能并进行分配。
5、消防设备消防设备是建筑工程中必不可少的安全设备，包括消防喷淋、消防报警器、灭火器等。
四、管材材料1、 PVC管PVC管是建筑工程中常用的排水管道材料，具有防腐蚀、耐酸碱、耐老化、低成本等特点。
第五章 建 筑 电 气
第二节 照 明 工 程
图5-13 配电箱的安装
三、电气照明线路敷设 (一)室内配线工程概述
第二节 照 明 工 程
1.敷设方式 根据敷设方式的不同，通常可将室内配线分为明敷设 和暗敷设两种敷设方式。 2.室内配线基本要求 由于室内配线方法的不同，技术要求也有所 不同，无论何种配线方法必须符合室内配线的基本要求，即室内 配线应遵循的基本原则。 (1)安全。 (2)可靠。 (3)方便。 (4)美观。 (5)经济。 3.配线施工工序 (1)定位划线。
第二节 照 明 工 程
图5-11 跷板开关通断位置
2.按钮的安装 一般按钮常用在控制电路中，可应用于磁力启动器、 接触器、继电器及其他电器的控制之中，
第二节 照 明 工 程
带指示灯式按钮还适用于灯光信号指示的场合。 3.插座的安装 (1)插座的安装。 1)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场 所安装高度不小于1.8m。 2)车间及试(实)验室的插座安装高度距地面不小于0.3m；特殊场所
第二节 照 明 工 程
2.吸顶灯的安装 吸顶灯安装包括圆球吸顶灯、半圆球吸顶灯以及 方形吸顶灯等的安装。 3.壁灯的安装 壁灯可安装在墙上或柱子上。
4.荧光灯的安装 荧光灯的安装方法有吸顶式、嵌入式、吊链式和 吊管式。 5.嵌入式灯具的安装 嵌入顶棚内的灯具应固定在专设的框架上，
导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应 紧贴在顶棚面上。
第二节 照 明 工 程
(2)预埋支持件。 (3)装设绝缘支持物、线夹、导管。 (4)敷设导线。 (5)安装灯具、开关及电器设备等。 (6)测试导线绝缘、连接导线。 (7)校验、自检、试通电。 (二)线槽配线 1.金属线槽配线
第二节 照 明 工 程
建筑电气工程概述和意义
2、电压选择和电能质量
1）电压等级 （我国） 低压配电电压：220/380V 高压供电电压：6、10、35、110KV等
2）电压选择 用电设备容量在250KW以上时应以高压10KV供电; 用电设备容量在250KW以下时一般应以低压方式供
电，低压配电电压应采用220/380V; 当线路电流不超过30A时，可用220V单相供电。 多数大中型民用建筑以10KV电压供电，少数特大
1、电源
火力发电：初投资少，能耗高、成本大、污染严重 水力发电：可再生无污染，电源往往离用电负荷远 风力发电：灵活分散可再生，噪声大对无线通信有干扰 核能发电：体积小、运输量小、无灰渣，核泄漏会污染 潮汐发电：可再生、无污染、不占耕地 地热发电：不需燃料和锅炉 太阳能发电：容量小、发电量不高
负荷计算方法有单位指标法和需要系数法等。
初步设计采用单位指标法，施工图设计则采用需 要系数法。
11.4 低压配电线路
1、低压配电系统的接线方式 放射式、树干式和混合式
2、电线、电缆的选择和敷设 选择导线主要是确定导线型号和导线截面 1)电线、电缆型号的选择 型号选择就是导体材料和绝缘方式的选择 导体材料：铝芯和铜芯 绝缘材料：橡皮和塑料 （一）电线 a. 聚氯乙烯绝缘线（通称塑料绝缘线）
2、电力网
根据（电压标准）（GB156-93）的规定，标准电压 包括以下等级：0.4、3、6、10、35、66、110、 220、330、500、750KV
低压配电电压：0.4KV 中压配电电压：3、6、10KV 高压配电电压：35、66、110KV 高压输电（送电）电压：220、330、500KV 超高压输电电压：750KV
防雷接地工程
电话通信系统
电气工程图识图
2 图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文 字符号进行标注 在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注 基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4） 例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2， 穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相 当于厂家的商标 设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏 图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为 以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线
电气工程施工方法
电气工程施工方法1配管工程：1.1材料要求：本工程主要采用焊接钢管、KBG管和PVC管，钢管要求壁厚均匀，无劈裂、砂眼、楞刺和凹扁、完好，无剥落、锈蚀。
KBG管要求无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
PVC管要求管壁应厚薄均匀，无气泡及管变形等现象。
管材、连接套管及其金属附件内、外壁表面光洁，1.2现浇楼板内暗配管：先配好管，根据水平50线(即土建在钢筋上以红漆做的标高点)确定盒、箱位置并稳注好，管子放在墙中心，管口向上者要堵好。
1.6管路的敷设和连接：（1）暗配管弯曲半径不应小于管外径的6倍，埋设在混凝土中时弯曲半径不应小于管外径的10倍。
（2）明配管弯曲半径不应小于管外径的6倍，当两接线盒间只有一个弯曲时，弯曲半径不应小于管外径的4倍。
（3）管子的弯扁度不得大于0.1倍管外径，没有明显褶皱、凹陷。
（4）敷设在地下室的潮湿场所时，管口及连接处均应密封。
（5）焊接钢管采用套管焊接。
套管长度为管径的2.2倍，套管管径应与管径相匹配，对口处要位于套管中间，焊口应牢固严密。
（6）PVC 管的连接可采用套管粘接法和专用端头管件连接。
（7）KBG钢管连接时，两管口分别插入套管接头的凹槽处，用紧定螺钉紧固。
如图：1.7管路的布置：（1）当线管遇下列情况之一时，应增设接线盒或过线盒见下表：线路加装接线盒要求序号遇下列情况1 管长度每超过30m，无弯曲2 管长度每超过20m，有1个弯曲3 管长度每超过15m，有2个弯曲4 管长度每超过8m，有3个弯曲（2）接线盒位置要在施工图及竣工图上标注，以便施工及维修。
（3）配管要固定牢固，混凝土中每隔1m用铅丝与钢筋绑扎，距接线盒15cm以内必须用铅丝与钢筋绑扎。
（4）埋入墙或地面的管子应尽量减少重叠高度，所配管路应至少有15mm保护层，与消防有关的管路(如消防电气、应急照明)配管保护层应大于30mm。
管与管间应至少有25mm 间隙以免混凝土在浇筑时混凝土不能渗入，造成空裂。
