射频中的回波损耗，反射系数，电压驻波比以及S参数的含义回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗反射系数电压驻波比s参数以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

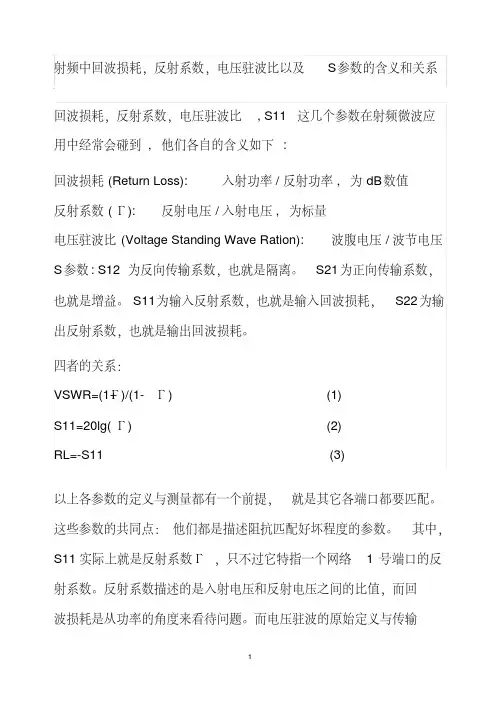

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系资料
射频中回波损耗，反射系数，电压驻波比以及S参数的含义和关系
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:
回波损耗(Return Loss): 入射功率/反射功率, 为dB数值
反射系数(Г): 反射电压/入射电压, 为标量
电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：
VSWR=(1+Г)/(1-Г) (1)
S11=20lg(Г) (2)
RL=-S11 (3)
以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回
波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输
1。
射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系..
射频中的回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗反射系数电压驻波比s参数以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系
射频中的回波损耗，反射系数，电压驻波比以及S参数的含义回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗反射系数电压驻波比s参数以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系
射频中的回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比,S11这几个参数在射频微波应用中经常会碰到,他们各自的含义如下:回波损耗(Return Loss):入射功率/反射功率,为dB数值反射系数(Г):反射电压/入射电压,为标量电压驻波比(Voltage Standing Wave Ration):波腹电压/波节电压S参数:S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11(3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义(2009-06-0820:58:00)转载标签：回波损耗反射系数电压驻波比s参数电子科技大学以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系
射频中回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗,反射系数,电压驻波比以及S参数的含义和关系
1 射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系回波损耗反射系数电压驻波比S11这几个参数在射频微波应用中经常会碰到他们各自的含义如下: 回波损耗Return Loss: 入射功率/反射功率为dB数值反射系数Г: 反射电压/入射电压为标量电压驻波比Voltage Standing Wave Ration: 波腹电压/波节电压S参数: S12为反向传输系数也就是隔离。
S21为正向传输系数也就是增益。
S11为输入反射系数也就是输入回波损耗S22为输出反射系数也就是输出回波损耗。
四者的关系VSWR1Г/1-Г 1 S1120lgГ2 RL-S113 以上各参数的定义与测量都有一个前提就是其它各端口都要匹配。
这些参数的共同点他们都是描述阻抗匹配好坏程度的参数。
其中S11实际上就是反射系数Г只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关将两个网络连接在一起虽然我们能计算出连接之后的电压驻波比的值但实际上如果这里没有传输线根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式至于用哪一个参数来进行描述取决于怎样方便以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义2009-06-08 20:58:00 转载标签回波损耗反射系数电压驻波比s 参数电子科技大学2 以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗-反射系数-电压驻波比以及S参数的含义和关系
回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
