锻造工艺缺陷
自由锻造的主要缺陷是

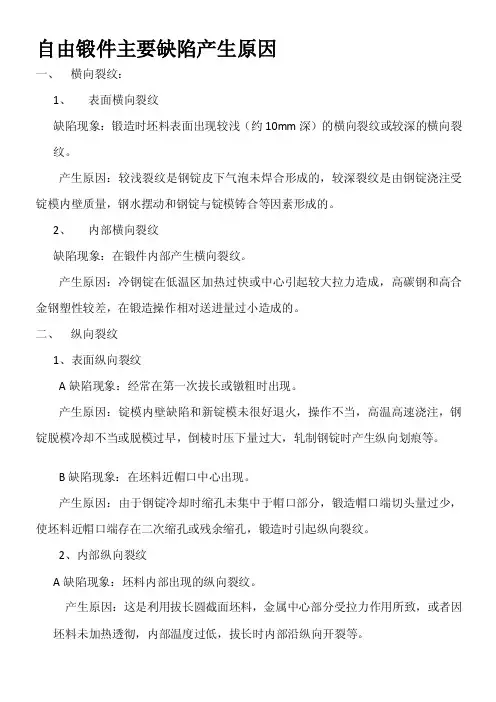

自由锻件主要缺陷产生原因一、横向裂纹：1、表面横向裂纹缺陷现象：锻造时坯料表面出现较浅（约10mm深）的横向裂纹或较深的横向裂纹。
产生原因：较浅裂纹是钢锭皮下气泡未焊合形成的，较深裂纹是由钢锭浇注受锭模内壁质量，钢水摆动和钢锭与锭模铸合等因素形成的。
2、内部横向裂纹缺陷现象：在锻件内部产生横向裂纹。
产生原因：冷钢锭在低温区加热过快或中心引起较大拉力造成，高碳钢和高合金钢塑性较差，在锻造操作相对送进量过小造成的。
二、纵向裂纹1、表面纵向裂纹A缺陷现象：经常在第一次拔长或镦粗时出现。
产生原因：锭模内壁缺陷和新锭模未很好退火，操作不当，高温高速浇注，钢锭脱模冷却不当或脱模过早，倒棱时压下量过大，轧制钢锭时产生纵向划痕等。
B缺陷现象：在坯料近帽口中心出现。
产生原因：由于钢锭冷却时缩孔未集中于帽口部分，锻造帽口端切头量过少，使坯料近帽口端存在二次缩孔或残余缩孔，锻造时引起纵向裂纹。
2、内部纵向裂纹A缺陷现象：坯料内部出现的纵向裂纹。
产生原因：这是利用拔长圆截面坯料，金属中心部分受拉力作用所致，或者因坯料未加热透彻，内部温度过低，拔长时内部沿纵向开裂等。
B缺陷现象：坯料内部出现的纵向十字裂纹，一般出现于高合金钢中。
产生原因：这是由于拔长时送进量过大或在同一部位反复多次锻造。
三、炸裂：缺陷现象：一般在坯料锻造前加热时或锻件冷却热处理后，在表面或内部炸开而形成的裂纹。
产生原因：因为坯料具有较高的残余应力，在未予清除的情况下，错误的采用快速加热或不适当的冷却引起裂纹。
四、自行开裂缺陷现象：常常在锻件锻造后、热处理后或锻制拔长后发生。
产生原因：坯料在锻造过程中已经形成微小裂纹，冷却或热处理中使之加剧或由于锻件内部有较大残余应力所致。
五、龟裂缺陷现象：锻件在锻造时表面出现的龟甲状或裂纹，钢料表面较浅的龟裂应清除后再锻造。
产生原因：由于钢中Cu、Sn、As、S的含量较多，或者在加热炉中铜料渗入，熔化的铜渗入钢料晶界，造成钢料热脆或者由于坯料开始锻温度过高，开始锻造时锤击过重等原因造成。
常见锻件缺陷
锻件的缺陷很多种类，该类缺陷产生的原因也有许多种，有不良锻造工艺造成的，有原材料的原因，有模具设计不合理所致等等。
尤其是少无切削加工的精密锻件，更是难以做到完全控制。
本文介绍几种常见的锻件缺陷。
锻件缺陷1、缩孔：在锻造前期浇注钢铸锭时，由于钢铸锭冷却时金属凝固体积收缩，形成较大的孔洞，常见于钢锭的头部（冒口端）缩孔特征：一般位于横截面中心，且具有较大的体积和轴向延伸长度2、疏松：钢锭凝固钱金属液中气体来不及排除和金属冷却收缩，形成其内部的空穴和不致密性，在锻造时又因锻压比不足，金属组织未柔和而存在于锻件之中。
疏松特征：以钢锭中心及头部出现居多，单个尺寸较小，但往往呈区域性弥散分布。
3、夹杂物：有非金属夹杂物和金属夹杂物之分（1）非金属夹杂物：为钢中脱氧剂，合金元素灯与气体生产之反应物，一般尺寸较小，漂浮于钢锭中最后挤至凝固最晚的钢锭中心区及头部聚积；由冶炼，浇注过程中混入的耐火材料或杂质，尺寸较大，常混杂于钢锭下部。
（2）金属夹杂物：由于冶炼时外加铁合金过多或尺寸较大所致，或者浇注时金属飞溅或异型金属录入铸模未被溶解而形成的缺陷。
4、裂纹：裂纹种类甚多，形成原因不一（1）晶间裂纹，多见于奥氏体钢不锈钢锻件；（2）高合金钢的钢锭中心，裂纹沿晶间分布，呈弯曲线，尺寸大于夹杂物，且有一定的方向性（3）锻造或热处理不当，工件内外温差过大，截面尺寸变化剧烈均会产生热裂纹，常常出现于锻件心部截面变化处；（4）过热和过烧产生的组大组织和脆性开裂，多始于工件表面。
（5）锻造时将钢锭表面氧化皮或凸出部位压入钢中所形成的折叠，也是变形不当形成的裂纹之一；（6）常见合金钢的白点，本质上是由氢脆造成的微裂纹，其单个尺寸较大，分布较广，锻造截面变化大，锻后冷却快易形成白点。
（7）淬火之后若不及时回火或者回火不当，热处理残余应力仍然很大，从而易产生裂纹，严重导致自行炸裂。
锻件缺陷分析报告

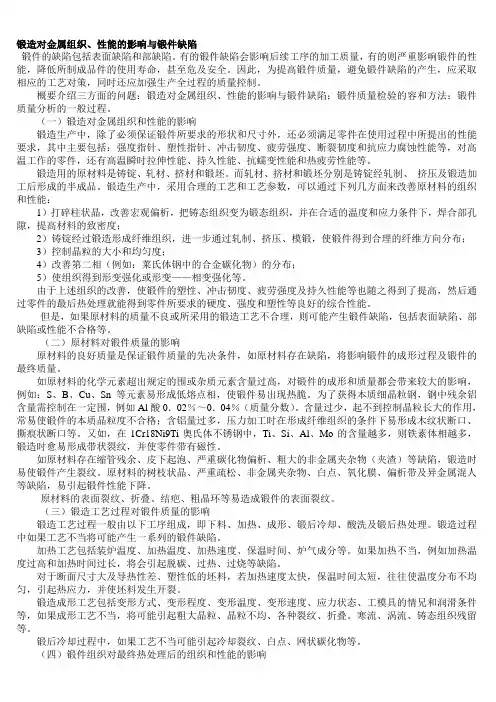

锻造对金属组织、性能的影响与锻件缺陷锻件的缺陷包括表面缺陷和部缺陷。
有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。
因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。
概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的容和方法；锻件质量分析的一般过程。
（一）锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。
锻造用的原材料是铸锭、轧材、挤材和锻坯。
而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。
锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1）打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合部孔隙，提高材料的致密度；2）铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布；3）控制晶粒的大小和均匀度；4）改善第二相（例如：莱氏体钢中的合金碳化物）的分布；5）使组织得到形变强化或形变——相变强化等。
由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。
但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、部缺陷或性能不合格等。
（二）原材料对锻件质量的影响原材料的良好质量是保证锻件质量的先决条件，如原材料存在缺陷，将影响锻件的成形过程及锻件的最终质量。
如原材料的化学元素超出规定的围或杂质元素含量过高，对锻件的成形和质量都会带来较大的影响，例如：S、B、Cu、Sn等元素易形成低熔点相，使锻件易出现热脆。
大型锻件中常见的缺陷与对策大全
大型锻件中常见的缺陷与对策大全摘要：I.引言- 大型锻件的应用背景- 锻造过程中常见缺陷概述II.大型锻件中的常见缺陷- 锻造裂纹- 夹杂物- 疏松- 偏析- 折叠III.大型锻件缺陷的对策- 针对锻造裂纹的对策- 针对夹杂物的对策- 针对疏松的对策- 针对偏析的对策- 针对折叠的对策IV.结论- 总结大型锻件中常见缺陷及对策- 强调质量控制的重要性正文：I.引言大型锻件广泛应用于航空、航天、能源等各个领域，其质量直接影响着设备的运行安全和可靠性。
在锻造过程中，由于各种原因，锻件中常会出现一些缺陷，如锻造裂纹、夹杂物、疏松、偏析和折叠等。
针对这些缺陷，本文将对大型锻件中的常见缺陷及对策进行探讨。
II.大型锻件中的常见缺陷1.锻造裂纹锻造裂纹是锻件中最常见的缺陷之一，主要由于锻造过程中金属的塑性变形不均匀，内部应力过大而产生。
裂纹可能出现在锻件的表面或内部，对锻件的使用性能产生严重影响。
2.夹杂物夹杂物是指在锻造过程中，金属中混入的氧化物、硅酸盐等非金属杂质。
夹杂物会影响锻件的力学性能和耐腐蚀性能，甚至导致锻件在使用过程中断裂。
3.疏松疏松是指锻件中出现的孔洞或疏松区域，通常由于金属在锻造过程中未完全充填模腔而产生。
疏松会降低锻件的强度和韧性，严重影响锻件的使用性能。
4.偏析偏析是指金属中某些元素或化合物在锻件中分布不均匀的现象。
偏析会导致锻件的性能不均匀，可能出现局部脆弱、疲劳裂纹等问题。
5.折叠折叠是指锻件在锻造过程中产生的折叠状缺陷，通常由于金属在流动过程中受阻或变形不充分而产生。
折叠会降低锻件的强度和韧性，影响锻件的使用性能。
III.大型锻件缺陷的对策1.针对锻造裂纹的对策- 优化锻造工艺，降低金属的内部应力- 严格控制锻造温度，避免过热或过冷- 合理设计模具，确保金属塑性变形均匀2.针对夹杂物的对策- 提高金属原料的质量，减少夹杂物的含量- 采用净化熔炼技术，降低金属中的杂质含量- 合理选择锻造工艺，避免金属氧化和硅酸盐形成3.针对疏松的对策- 提高锻造速度和变形程度，使金属充分充填模腔- 优化模具设计，确保金属流动畅通- 严格控制锻造过程中的润滑剂和冷却剂使用4.针对偏析的对策- 优化金属成分，控制元素含量和分布- 采用均匀化热处理工艺，改善金属的分布状态- 严格控制锻造过程中的温度梯度和冷却速度5.针对折叠的对策- 优化锻造工艺，确保金属流动顺畅- 合理设计模具，避免金属受阻和变形不充分- 严格控制锻造过程中的力度和速度IV.结论大型锻件中的常见缺陷及对策是锻造过程中需要关注的重要问题。
锻造工艺常见缺陷
锻造工艺不当产生的缺陷通常有以下几种：1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。
铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。
2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。
产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。
耐热钢及高温合金对晶粒不均匀特别敏感。
晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。
3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。
这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。
严重的冷硬现象可能引起锻裂。
4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。
裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。
如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在撤粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。
5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。
在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。
引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。
②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。
③燃料含硫量过高，有硫渗人钢料表面。
6.飞边裂纹飞边裂纹是模锻及切边时在分模面处产生的裂纹。
飞边裂纹产生的原因可能是：①在模锻操作中由于重击使金属强烈流动产生穿筋现象。
②镁合金模锻件切边温度过低；铜合金模锻件切边温度过高。
锻造常见缺陷有哪些,你都知道吗？
锻造用的原材料为铸锭、轧材、挤材及锻坯。
而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。
一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。
再加上在锻造过程中锻造工艺的不当，最终导致锻件中含有缺陷。
以下简单介绍一些锻件中常见的缺陷。
由于原材料的缺陷造成的锻件缺陷通常有：表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。
造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。
又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。
这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。
折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。
对钢材，折缝内有氧化铁夹杂，四周有脱碳。
折叠若在锻造前不去掉，可能引起锻件折叠或开裂。
结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。
结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。
锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。
层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。
层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。
这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。
如果杂质过多，锻造就有分层破裂的危险。
层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的。
亮线（亮区）亮线是在纵向断口上呈现结晶发亮的有反射能力的细条线，多数贯穿整个断口，大多数产生在轴心部分。
亮线主要是由于合金偏析造成的。
轻微的亮线对力学性能影响不大，严重的亮线将明显降低材料的塑性和韧性。
常见锻造缺陷
锻造缺陷一、原材料缺陷造成的锻造缺陷1. 层状断口2. 碳化物偏析：含碳量高的合金钢开坯和轧制时共晶碳化物未被打碎造成不均匀偏析。
危害：带状碳化物使工件在淬火时产生较大的变形，并沿着碳化物带状处产生裂纹。
当碳化物级别较高时，对高速钢刀具的使用寿命极为不利，级别>5级是，可造成刀具崩刃或断裂。
3. 缩管残余：钢锭冒口部分切除不净，开坯轧时将夹杂物缩松或偏析残留在钢材内部，淬火时形成裂纹。
二、落料不当造成的锻件缺陷1. 锻件端面与轴线倾斜：剪切时未压紧2. 撕裂：刀片间隙太大3. 毛刺：切料时，部分金属被带入剪刀间隙之间，产生尖锐和毛刺。
后果：造成加热时局部过烧，锻造时产生折叠和开裂。
4. 端部裂纹：剪切大断面坯料时，圆形端面变成椭圆形，材料中产生很大的内应力，引起应力裂纹。
另外，气割落料前，原材料没有预热，产生加工应力导致裂纹5. 凸芯开裂：车床下料时，棒料端面中心留有凸芯，锻造时凸芯冷却快，由于应力集中造成开裂。
三、锻造工艺不当造成的缺陷1. 过热：加热停留时间过长或加热温度过高引起材料晶粒粗大2. 过烧：过烧时，晶粒特别粗大，断口呈石状。
对碳钢，金相组织出现晶界氧化和熔化；工模具钢晶界因为熔化而出现鱼骨状莱氏体；铝合金出现晶界熔化三角区或复熔球。
3. 锻造裂纹1）加热裂纹：尺寸大的坯料快速加热造成内外温差大，热应力大造成开裂。
特征：由中心向四周辐射状扩展，多产生于高合金材料2）心部开裂：常在坯料的头部，开裂深度与加热和锻造有关，有事贯穿整个坯料。
原因：加热时保温不足，坯料未热透，外部温度高，塑性好，变形大，内部温度低变形小，内外产生不均匀变形3）材质缺陷开裂：锻造时在缩孔夹渣碳化物偏析等材料缺陷处形成锻造裂纹4. 脱碳和增碳1）脱碳：钢材表面在高温下，碳被氧化发生脱碳，使表层组织含碳量下降，硬度下降，强度下降，脱碳层的深度与钢的成分、炉内气氛、温度有关。
通常高碳钢易氧化脱碳，氧化性气氛中易脱碳。
锻件常见缺陷裂纹的原因
锻件常见缺陷裂纹的原因锻件常见缺陷裂纹的原因有很多，主要包括以下几个方面：1. 锻造前材料的缺陷：锻造前原材料中可能存在着各种缺陷，如夹杂物、气孔、夹渣等。
这些缺陷会在锻造过程中被拉长、扭曲或剪切，最终导致锻件出现裂纹。
2. 异常冷却方式：锻件在冷却过程中，如果冷却速度过快或不均匀，会导致锻件内部产生应力集中，从而引发裂纹。
尤其是在大尺寸、复杂形状的锻件中，由于其冷却速度不均匀，容易出现内部裂纹。
3. 冷、热变形不均匀：锻造过程中，如果材料的冷、热变形不均匀，会导致锻件内部应力分布不均匀，从而引发裂纹的产生。
尤其是在复杂形状、壁厚不一的锻件中，易出现材料贫化、过冷区和高应力区，容易引发裂纹。
4. 锻造温度过低或过高：锻造温度是影响锻件质量的关键因素之一。
如果温度过低，会导致材料的硬化能力不足，易发生塑性变形困难，从而引发裂纹；而温度过高，则会导致材料的焊接性能下降，也容易引发裂纹。
5. 压力不均匀：锻造过程中，如果锻压力不均匀，会使锻件中的应力分布不均匀，从而容易产生应力集中和裂纹。
尤其是在薄壁锻件中，容易出现锻压力不均匀的问题，导致裂纹的发生。
6. 锻件设计不合理：锻件的设计是影响锻件质量的重要因素之一。
如果锻件的形状、结构设计不合理，容易导致应力集中，从而引发裂纹的产生。
尤其是在复杂形状、尺寸大的锻件中，设计不合理会增加裂纹发生的概率。
7. 热处理不当：热处理是锻件制造过程中的关键环节，如果热处理不当，会导致锻件中的应力不释放或释放不充分，从而引发裂纹。
此外，热处理时的温度、时间等参数也需要合适，否则也可能导致裂纹的产生。
这些都是导致锻件常见缺陷裂纹的主要原因。
为了降低或避免裂纹的产生，需要从原材料选用、工艺控制、设备维护等方面做好控制和管理。
同时，制定合理的锻造工艺和热处理工艺，合理设计锻件形状和结构，对裂纹的产生起到有力的控制和避免作用。
还需要加强工作人员的培训和技能提升，提高他们的专业水平和质量意识，从而减少裂纹缺陷的发生，提高锻件的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锻造工艺不当产生的缺陷通常有以下几种
1.大晶粒
大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。
铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降，
2.晶粒不均匀
晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。
产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。
耐热钢及高温合金对晶粒不均匀特别敏感。
晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。
3.冷硬现象
变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。
这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。
严重的冷硬现象可能引起锻裂。
4.裂纹
裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。
裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。
如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在撤粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。
5.龟裂
龟裂是在锻件表面呈现较浅的龟状裂纹。
在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。
引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。
②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。
③燃料含硫量过高，有硫渗人钢料表面，
6.飞边裂纹
飞边裂纹是模锻及切边时在分模面处产生的裂纹。
飞边裂纹产生的原因可能是：①在模锻操作中由于重击使金属强烈流动产生穿筋现象。
②镁合金模锻件切边温度过低；铜合金模锻件切边温度过高。
7.分模面裂纹
分模面裂纹是指沿锻件分模面产生的裂纹。
原材料非金属夹杂多，模锻时向分模面流动与集中或缩管残余在模锻时挤人飞边后常形成分模面裂纹。
8.折叠
折叠是金属变形过程中已氧化过的表层金属汇合到一起而形成的。
它可以是由两股（或多股）金属对流汇合而形成；也可以是由一股金属的急速大量流动将邻近部分的表层金属带着流动，两者汇合而形成的；也可以是由于变形金属发生弯曲、回流而形成；还可以是部分金属局部变形，被压人另一部分金属内而形成。
折叠与原材料和坯料的形状、模具的设计、成形工序的安排、润滑情况及锻造的实际操作等有关折叠不仅减少了零件的承载面积，而且工作时由于此处的应力集中往往成为疲劳源
9.穿流
穿流是流线分布不当的一种形式。
在穿流区，原先成一定角度分布的流线汇合在一起形成穿流，并可能使穿流区内、外的晶粒大小相差较为悬殊。
穿流产生的原因与折叠相似，是由两股金属或一股金属带着另一股金属汇流而形成的，但穿流部分的金属仍是一整体
穿流使锻件的力学性能降低，尤其当穿流带两侧晶粒相差较悬殊时，性能降低较明显。
10.锻件流线分布不顺
锻件流线分布不顺是指在锻件低倍上发生流线切断、回流、涡流等流线紊乱现象。
如果模具设计不当或锻造方法选择不合理，预制毛坯流线紊乱；工人操作不当及模具磨损而使金属产生不均匀流动，都可以使
锻件流线分布不顺。
流线不顺会使各种力学性能降低，因此对于重要锻件，都有流线分布的要求。
11.铸造组织残留
铸造组织残留主要出现在用铸锭作坯料的锻件中。
铸态组织主要残留在锻件的困难变形区。
锻造比不够和锻造方法不当是铸造组织残留产生的主要原因
铸造组织残留会使锻件的性能下降，尤其是冲击韧度和疲劳性能等。
12.碳化物偏析级别不符要求
碳化物偏析级别不符要求主要出现于莱氏体工模具钢中。
主要是锻件中的碳化物分布不均匀，呈大块状集中分布或呈网状分布。
造成这种缺陷的主要原因是原材料碳化物偏析级别差，加之改锻时锻比不够或锻造方法不当
具有这种缺陷的锻件，热处理淬火时容易局部过热和淬裂。
制成的刃具和模具使用时易崩刃等。
13.带状组织
带状组织是铁素体和珠光体、铁素体和奥氏体、铁素体和贝氏体以及铁素体和马氏体在锻件中呈带状分布的一种组织，它们多出现在亚共折钢、奥氏体钢和半马氏体钢中。
这种组织，是在两相共存的情况下锻造变形时产生的带状组织能降低材料的横向塑性指针，特别是冲击韧性。
在锻造或零件工作时常易沿铁素体带或两相的交界处开裂。
14.局部充填不足
局部充填不足主要发生在筋肋、凸角、转角、圆角部位，尺寸不符合图样要求。
产生的原因可能是：①锻造温度低，金属流动性差；②设备吨位不够或锤击力不足；③制坯模设计不合理，坯料体积或截面尺寸不合格；④模膛中堆积氧化皮或焊合变形金属。
15.欠压
欠压指垂直于分模面方向的尺寸普遍增大，产生的原因可能是：①锻造温度低。
②设备吨位不足，锤击力不足或锤击次数不足
16.错移
错移是锻件沿分模面的上半部相对于下半部产生位移。
产生的原因可能是：①滑块（锤头）与导轨之间的间隙过大；②锻模设计不合理，缺少消除错移力的锁口或导柱；③模具安装不良
17.轴线弯曲
锻件轴线弯曲，与平面的几何位置有误差。
产生的原因可能是：①锻件出模时不注意；②切边时受力不均；③锻件冷却时各部分降温速度不一；④清理与热处理不当。
