海湾电气火灾监控系统调试参考-4.

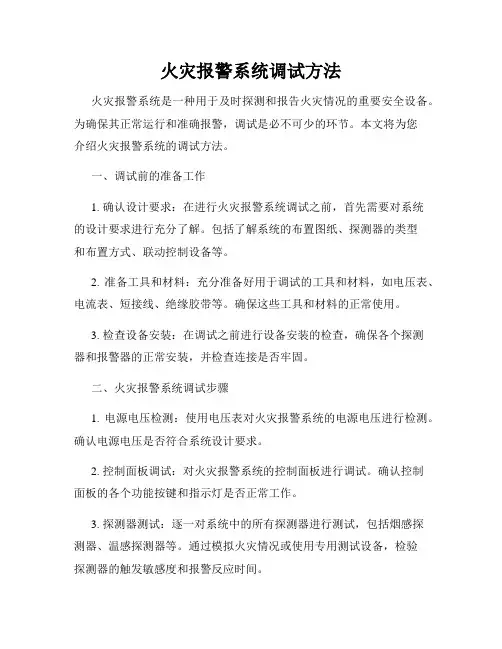

火灾报警系统调试方法
火灾报警系统调试方法火灾报警系统是一种用于及时探测和报告火灾情况的重要安全设备。
为确保其正常运行和准确报警，调试是必不可少的环节。
本文将为您介绍火灾报警系统的调试方法。
一、调试前的准备工作1. 确认设计要求：在进行火灾报警系统调试之前，首先需要对系统的设计要求进行充分了解。
包括了解系统的布置图纸、探测器的类型和布置方式、联动控制设备等。
2. 准备工具和材料：充分准备好用于调试的工具和材料，如电压表、电流表、短接线、绝缘胶带等。
确保这些工具和材料的正常使用。
3. 检查设备安装：在调试之前进行设备安装的检查，确保各个探测器和报警器的正常安装，并检查连接是否牢固。
二、火灾报警系统调试步骤1. 电源电压检测：使用电压表对火灾报警系统的电源电压进行检测。
确认电源电压是否符合系统设计要求。
2. 控制面板调试：对火灾报警系统的控制面板进行调试。
确认控制面板的各个功能按键和指示灯是否正常工作。
3. 探测器测试：逐一对系统中的所有探测器进行测试，包括烟感探测器、温感探测器等。
通过模拟火灾情况或使用专用测试设备，检验探测器的触发敏感度和报警反应时间。
4. 报警器测试：对火灾报警器进行测试，验证其是否正常响应并能够发出足够的声音和光线信号。
5. 联动控制测试：调试系统中的联动控制设备，如联动门禁系统、联动灭火系统等。
确保联动设备能够根据报警情况做出正确的响应。
6. 信号传输测试：对火灾报警系统的信号传输设备进行测试，如电话自动拨号器、网络监控等。
确保报警信号能够准确传输并被及时接收。
7. 系统功能测试：对火灾报警系统的整体功能进行测试。
模拟真实火灾场景，测试系统的报警响应能力和灵敏度。
8. 调试记录和整理：在调试过程中记录每一项测试的结果和调整情况。
整理这些记录，方便后续维护和检修工作。
三、注意事项1. 安全第一：在进行火灾报警系统的调试时，要确保人员的安全。
严禁在没有采取必要的防护措施的情况下接触高压电源设备。
2. 检查设备连接：在调试之前，要仔细检查系统中各设备的连接。
海湾火灾主动报警体系调试进程
海湾火灾主动报警体系调试进程一、前期阅历①线材选型②编码器与勘探器、模块的总线端子相连，操作,开机后按下读码键，液晶屏大将闪现地址编码。
输入勘探器或模块的地址编码（1-242），按下编码键进行编码。
若编码成功，屏幕闪现下一个地址码，此时，直接按下编码键，可直接编入下一个地址码。
若读码或编码差错则闪现E。
③各类设备设备接线详见各类设备的《设备运用阐明书》二、工程调试①查看线路火灾主动报警体系导线敷设后，在设备现场设备之前，应对每回路的导线用500V的兆欧表（摇表）丈量绝缘电阻，其对地绝缘电阻值不该小于20MOmega;。
接好设备后，用万用表的欧姆档查看线间是不是短路，阻值是不是正常（大于1KOmega;），线路是不是接地（大于20MOmega;）。
有以上缺陷应及时处理。
初进程试（在未接任何外部设备的状况下）主、备电查看：查看主电供电电压是不是在规则计划内(AC187-242V之间)，查看各备电电压是不是正常(单节蓄电池电压在DC12-13V之间)。
主机电源有些(电源盒、电源盘等)查看：有无输出、输出电压是不是安稳、主备电切换是不是正常.自检指示灯、数码管(液晶屏)、键盘、动态、时钟、打印及表头指示是不是正常，是不是有缺陷闪现。
接线:查看线路没有疑问后，设备现场设备，将线路接入到操控器对应的接线端子上。
开机注册:开机，经过设补白册菜单，注册外部设备,进入设备查看菜单，对照体系图陡峭面图，查看各回路设备的注册状况，记载未注册的设备号；剖析丢点要素，批改线路或替换损坏设备后，从头注册,重复上述进程，直至设备彻底注册。
②设备界说操控器所接的可编址外部设备均需进行编码设定，每个设备对应一个初始编码（一次码，如下图赤色数字）和一个用户编码（二次码，如下图蓝色+绿色数字构成无缺的二次码），设备界说即是对用户编码进行设定。
被界说的设备既可所以现已注册在操控器上的，也可所以未注册在操控器上的。
设备界说的常用编码办法:榜首、二位对应设备地址的楼层号，取值计划为0一;99。
海湾型火灾自动报警系统操作说明
火灾自动报警系统操作说明200型1．查看故障报警信息和操作方法：当火灾报警系统某个报警出现故障时;火灾报警系统讯响器发出故障报警声;报警主机会显示当前故障信息、故障总数和地点..同时打印机也会打印当前故障信息..值班人员应先按下“消音”键;同时将该故障信息记录下来;同时联系我单位技术员进行维修或处理..2.查看火灾报警信息和操作方法：当某个报警点位发生火灾报警信号的时候;消防主机报火灾警..消防主机会显示当前报警点位的信息和地点;同时打印机会打印当前信息..值班人员应先查看消防主机显示的报警信息;随后携带通讯工具到现场查看;如发生火灾;应立即疏散人员并组织相关管理人员进行灭火;并拨打“119”..若到现场未发生火灾;应返回消防值班室;对消防主机进行“复位”操作..若复位后仍报警;先将消防报警主机取消“自动”状态在进行复位..然后通知我公司技术员..3.报警、故障点位临时屏蔽和取消屏蔽操作方法：当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽..屏蔽操作：例如001001探测器需要隔离;在键盘按“屏蔽”键;屏幕上显示“请输入屏蔽号码”..输入“00100103”;“03是代表探测器;如果是手动报警按钮则后两位输入11;声光报警器13;线型感温08;动力配电35；输入完成后按“确认”键;操作成功;火灾报警主机“屏蔽”灯亮..取消屏蔽：取消屏蔽和设置屏蔽一样..在键盘上按“取消屏蔽”键;屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽;在键盘上输入00100103输入完成按确认键;操作成功屏幕显示操作成功..同时屏蔽灯熄灭..4.火灾自动报警系统自动状态的设置和取消：设置自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“全部自动”设置好后按“确认”键..操作成功后;报警主机“自动启动”灯亮.. 取消自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“禁止自动”设置好后按“确认”键..操作成功后;报警主机“自动启动”灯熄灭..5.基本操作：复位：在键盘按“复位”键;屏幕显示输入密码;由于该主机未设置密码;直接按“确认”键;主机自动复位..消音：在键盘上按“消音”键;报警主机讯响器停止声响..注：由于该报警主机未设置密码;当进行操作需要输入密码时直接按“确认”键进入下一步操作..。
(完整word版)海湾设备调试步骤
GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
海湾电气火灾监控系统调试参考-3.

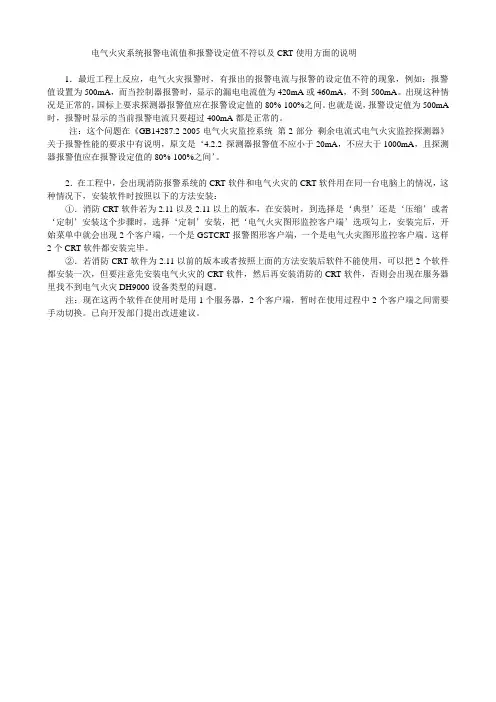

电气火灾系统报警电流值和报警设定值不符以及CRT使用方面的说明
1．最近工程上反应，电气火灾报警时，有报出的报警电流与报警的设定值不符的现象，例如：报警值设置为500mA，而当控制器报警时，显示的漏电电流值为420mA或460mA，不到500mA。
出现这种情况是正常的，国标上要求探测器报警值应在报警设定值的80%-100%之间。
也就是说，报警设定值为500mA 时，报警时显示的当前报警电流只要超过400mA都是正常的。
注：这个问题在《GB14287.2-2005电气火灾监控系统第2部分剩余电流式电气火灾监控探测器》关于报警性能的要求中有说明，原文是‘4.2.2 探测器报警值不应小于20mA，不应大于1000mA，且探测器报警值应在报警设定值的80%-100%之间’。
2．在工程中，会出现消防报警系统的CRT软件和电气火灾的CRT软件用在同一台电脑上的情况，这种情况下，安装软件时按照以下的方法安装：
①．消防CRT软件若为2.11以及2.11以上的版本，在安装时，到选择是‘典型’还是‘压缩’或者‘定制’安装这个步骤时，选择‘定制’安装，把‘电气火灾图形监控客户端’选项勾上，安装完后，开始菜单中就会出现2个客户端，一个是GSTCRT报警图形客户端，一个是电气火灾图形监控客户端。
这样2个CRT软件都安装完毕。
②．若消防CRT软件为2.11以前的版本或者按照上面的方法安装后软件不能使用，可以把2个软件都安装一次，但要注意先安装电气火灾的CRT软件，然后再安装消防的CRT软件，否则会出现在服务器里找不到电气火灾DH9000设备类型的问题。
注：现在这两个软件在使用时是用1个服务器，2个客户端，暂时在使用过程中2个客户端之间需要手动切换。
已向开发部门提出改进建议。
海湾电气火灾监控系统培训
2020年2月
Company Private
目录
一.产品介绍 二.系统调试 三.常见故障处理 四. 大电流问题处理
一.产品介绍
1. DH9000前视图
液晶屏
按键区 打印机
壁挂式
4条回路 128点/回路 最大512点
一.产品介绍
键盘区按键
功能键区，按相应功能键进入相应菜单
通过上下键，选择相应选项。高亮部分为选中状态。按 “TAB”“键，光标移到下一个数据块。按“确认”保存设置。 按“取消”放弃操作。
一.产品介绍
9. GST-DH9600隔离器
Z1、Z2：总线输入端子； ZO1、ZO2：总线输出端子。
所带设备 点数不能 超过15个
布线要求 选用截面积不小于1.0mm2的RVS双绞线。
一.产品介绍
1控
设备
GST-DH9300 电气火灾监控图形显示系统
279 486
195\185 176\166
83 242 75 7 M5 62 143.3×3 75 4 M5
-50F 502×152
2000A铜排 612 306\296 62 178.6×3 75 4 M8
-5 K 56 适用电缆，160A
137 133 45 66 75 7 M5
-7 K 71 适合工程 250A
一.产品介绍
5. DH-GSTN5300系列探测器
一.产品介绍
5. DH-GSTN5300系列探测器
布线
输出
ABCN
一.产品介绍
5. DH-GSTN5300系列探测器
端子 极 名称 数
连接方式
说明
总 线
Z1 Z2
海湾N8001防火门系统调试说明
模块应用
3、应用方法
常闭型防火门
此 类 防 火 门 ， 仅 带 门 磁 开 关 ， 无 需 控 制 ， 模 块 输 出 端 串 接 2 4 V和 4 .7K电 阻，用于检线；反馈线接I、G。模块默认常开反馈，若反馈触点为常 闭型， 需修改模块输入参数(即功能3，将参数14改为17)。接线如图：
模块简介
例如：
门关闭时
常闭门 开启反馈
门打开时
操作介绍
6、主程序升级
查看当前版本: 在锁键状态下，按“自检”，输入超级密码， 自检完成后，右下角 显示当前版本。
准备工作： ① 下载升级软件及程序(路径： 技术服务/软件下载/N系列控制器
程序/N004、N8001主板升级软件)； ② 将CRT卡及母板插针设置在232端(共4个)； ③ 将主板上的X1插针用短路块短接； ④ 用CRT线连接XT3插座和电脑串口。
模块应用
GST-FH-8309防火门输入/输出接口 2、模块参数设置
通过编码器， 设定输入参数 (功能+3)： 13：输入自回答； 14：常开检线输入 (出厂默认)； 17：常闭检线输入。
通过编码器， 设定输出间隔时间(功能+4)： 输出间隔时间： 1~10，单位秒，超出范围默认3 (出厂默认) 。
GST-FH-MC02门磁开关
ห้องสมุดไป่ตู้磁体
GST-FH-MC02
技术特性： ① 用于监视双扇常闭型防火门状态。 ② 工作电压： 总线24V 允许范围： 16V~28V ③ 待机电流≤0.4mA 动作电流≤0.6mA ④ 线制：信号二总线 ⑤ 编码方式：电子编码方式， 占用一个总线编码点
门磁开关应用
1、接线说明
模块简介
GST-LD-8308输入/输出接口
海湾电气火灾监控设备调试方法
供电。电源L、N两端子接在断路器
流24V电源或交流220V电
的入线端，即断路器的入线端没电。 源，任选其一即可。
提供24V电源，或者断路器的
入线端供电。
电流传感器断电检测L、N没有供电。 断路器合闸，出线端供电。 断电检测L、N两端子接在断路器的 出线端，及断路器的出线端没电。
探测器的下行总线Z1、Z2没有和电 流传感器之间接好。
常见故障及排除方法
故障 停电故障
失电故障
传感器坏故障
原因分析
排除方法
探测器电源L、N没有供电。 断路器的入线端供电。 电源L、N两端子接在断路 器的入线端，即断路器的 入线端没电。
探测器断电检测L、N没有 供电。断电检测L、N两端 子接在断路器的出线端， 及断路器的出线端没电。
断路器合闸，出线端 供电。
2、子设备数量设置
➢ 进入【设备调试】菜单后，选定 【子设备数设置】子菜单，按 【确认】键进入它的设置页面。 进入设置页面后，根据探测器实 际外置的剩余电流式传感器的数 量在数据区域进行设置，设置完 后按【确认】键。
3、模块数量设置
➢ 进入【设备调试】菜单后，选定 【模块数量设置】子菜单，按【确 认】键进入它的设置页面。进入设 置页面后，根据探测器实际外置的 输出模块的数量在数据区域进行设 置，设置完后按【确认】键。
总线：采用阻燃双绞线，截面积不小于1.0 mm2。 温度传感器电缆线：排布走线时，应尽量避开大电流功率母线、大功率变 压器及电抗器等强磁场元器件。
1、地址码写入
➢ 编址位置：
GST-DH9501/nK 剩 余 电 流 式 电
气火灾监控探测器 Z1、Z2端子 ➢ 编码范围：
在DH9000主机上使用：1~128 在DH9501上使用：1-8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气火灾监控系统的安装GST-DH9200电气火灾监控系统的安装调试工作，可以分为二部分：施工前对布线和互感器选型、安装的指导；施工完后的系统调试。
1 布线和互感器的选型、安装1.1 施工前布线可以分为以下两个方面：一个是对强电的布线要求；另一个是对弱电既GST-DH9200的布线要求。
在强电方面，GST-DH9200只适用与接地形式为TN-S或者TN-C-S的后半部分。
也就是说强电布线时：①在互感器的后端，零线（即N线）必须与地线严格的分开，不允许有零线重复接地的情况。
如下图所示的情况是不允许出现的②在互感器的后端，不允许两跟不同供电线路的N线有短接的现象.如下图所示的情况是不允许出现的在这部分，需要注意的是：强电系统中的照明供电和双电源箱。
照明供电在施工时，往往会把零线当做地线使用，这样就会出现上面所说的N线重复接地，这是不被允许的。
双电源箱中的双电源转换开关在接线过程中，施工方为了方便及节省成本，往往会把2路供电线路的2跟N线，直接在转换开关的入线端直接接到一起，切换时只切火线，不切N线，这就会出现上面所说的第二种情况。
这种情况下，互感器测得的漏电流会过大，因为另一跟N 线会串回来电流。
在弱电方面，布线要求如下：电源、断电检测、输出触点线：采用阻燃电缆，截面积大于0.5mm2；总线：采用阻燃双绞线，截面积大于1.0 mm2；零序电流互感器：四芯阻燃屏蔽电缆，截面积大于0.5mm2，长度小于2米。
在这方面，需要注意的是：1.总线必须采用双绞线，不要使用平行线。
使用平行线时，由于外界干扰，易造成总线通讯不畅。
2. 总线要与消防线路布在一起，不要与强电线路挨在一起，尽量减少强电对通讯的干扰。
3.互感器与模块之间的四跟线要采用四芯屏蔽电缆，屏蔽网靠近模块的一端接到模块的接地端，另一端悬空。
4.模块的接地端子要有良好的接地。
5.二总线严禁与电话线穿入同一金属管内。
二总线穿线可用阻燃PVC管、金属管及金属线槽。
1.2 互感器的选型互感器的选型主要是依据要套入互感器的线的线径的粗细来选择，只要在选互感器时，能保证线能从其中穿过就可以。
1.3 互感器的安装电流互感器应安装易于检修的地方，互感器的安装没有方向问题。
两个互感器的线圈不要重叠，防止有磁场干扰。
对220 V供电系统，电流互感器只要套住二根电源线即可，要求其中的N线不得再重复接地。
对于380 V配电系统，电流互感器必须同时套住L1、L2、L3、N线，PE线不得穿过互感器，同时N线此后不得再接地。
在接地型式为TN-C系统中，必须将其改造为TN-C-S、TN-S或局部TT系统后，才可以安装使用报警式剩余电流保护装置。
2 系统的调试系统的调试也可以分为两大部分，首先是模块的编码，然后是控制器的总线通讯调试。
2.1 模块的编码模块的原始编码由编码器写入。
额定的报警电流值和互感器的型号可以由编码器写入，也可以在控制器的‘系统设置’的‘更改设备特性’中写入模块。
常开触点输出方式由编码器写入，延时输出时间可由编码器或控制器写入。
2.2 控制器的调试开机前，测量总线的线间电阻及有无短路的情况，保证总线正常后，总线接入回路。
开机注册。
注册完全后，从设备检查中查看互感器测得的实际电流值，根据实际电流值来调整模块的报警电流。
额定剩余电流报警值的设定依据：800mA,二级保护400mA。
探测器额定剩余电流报警设定值可从300 mA～1000 mA范围内现场设置，在实际工程调试时由于配出供电线路负荷、线路绝缘、运行环境不同，配出供电线路正常运行时的泄漏电流也不同，应根据配出供电线路实适宜。
系统安装调试中的注意事项：1.由于施工方在施工过程中为了节省成本及施工方便，时常会出现N线接地和N线公用的情况，这样会发生控制器显示的漏电流过大的情况，所以在施工前一定要把电气火灾监控系统对其接线方面的要求认真讲明，这样就会减少系统调试中遇到的麻烦。
2.关于总线隔离器的使用与消防的总线隔离器的使用方法相同。
3.注册不全或者注册时出现乱码，这种现象说明总线通讯不畅。
可以测量总线电压，若电压降过大，加总线中继器来使总线恢复正常的工作状态。
关于电气火灾监控系统的安装调试可以参考以下资料GB13955《剩余电流动作保护装置安装和运行》GB 50045-95《高层民用建筑设计防火规范》GB 50054-95《低压配电设计规范》GB 14287-2005《电气火灾监控系统》附件1 如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。
把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。
（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ）TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
（3 ）TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示（4 ）TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
5 ）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程竣工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。
（5 ）TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是TN-C 方式供电，而施工规范规定施工现场必须采用TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出PE 线，TN-C-S 系统的特点如下。
1 ）工作零线N 与专用保护线PE 相联通，如图1-5ND 这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。
D 点至后面PE 线上没有电流，即该段导线上没有电压降，因此，TN-C-S 系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND 线的负载不平衡的情况及ND 这段线路的长度。
负载越不平衡，ND 线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在PE 线上应作重复接地。
2 ）PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3 ）对PE 线除了在总箱处必须和N 线相接以外，其他各分箱处均不得把N 线和PE 线相联，PE 线上不许安装开关和熔断器，也不得用大顾兼作PE 线。
通过上述分析，TN-C-S 供电系统是在TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S 系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用TN-S 方式供电系统。
（6 ）IT 方式供电系统I 表示电源侧没有工作接地，或经过高阻抗接地。
每二个字母T 表示负载侧电气设备进行接地保护。
TT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
（二）供电线路符号小结1 ）国际电工委员会（IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
如T 表示是中性点直接接地；I 表示所有带电部分绝缘。
2 ）第二个字母表示用电装置外露的可导电部分对地的关系。
如T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N 表示负载采用接零保护。
3 ）第三个字母表示工作零线与保护线的组合关系。
如C 表示工作零线与保护线是合一的，如TN-C ；S 表示工作零线与保护线是严格分开的，所以PE 线称为专用保护线，如TN-S 。
