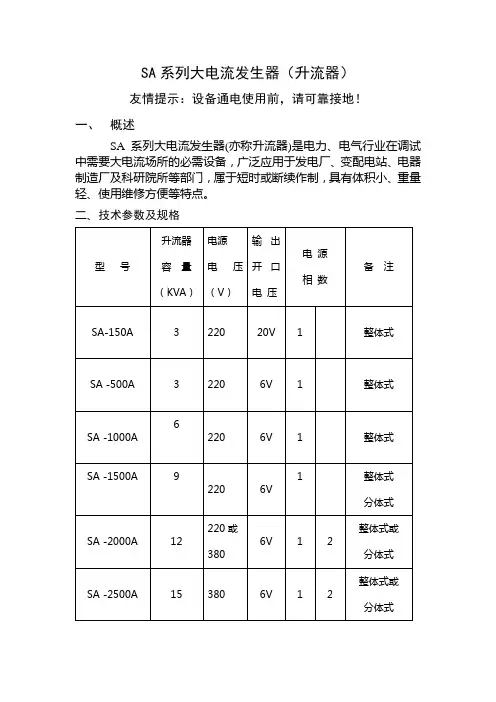

大电流发生器(升流器)
SA系列大电流发生器(升流器)
SA系列大电流发生器（升流器）
友情提示：设备通电使用前，请可靠接地！
一、概述
SA系列大电流发生器(亦称升流器)是电力、电气行业在调试中需要大电流场所的必需设备，广泛应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续作制，具有体积小、重量轻、使用维修方便等特点。
二、技术参数及规格
三,产品结构:
本产品由全金属外壳及铝合金拉丝面板组合而成,具有结构合理、外形美观、重量轻且移动方便等特点。
1—启动按钮2—停止按钮3—电流调节手柄
4—电流切换5—大电流指示6—电源信号
7—小电流指示8—电压切换（1000A以下无）
9—工作信号（输出信号）10—电压指示（1000A以下
无）11—大电流输出12,13—电源输入
四,使用方法:
1,如图所示，按照调试要求,将升流器及被试品接好,并接好电源。
（分体式接线方法：将控制台的“电源输入”接电源，“电压
输出”与大电流主体DDK的“电压输入”相连，“仪表”与大
电流主体DDK的“仪表”相连，负载接DDK＂大电流输出“铜
排）
2,根据被试品所需电流的大小选择电流转换开关的位置（一般选
择“大”的位置）。
电压切换选择“高”则指示的是电源电压，选择“低”则指示的是调压器的输出电压。
3,合上电源,绿灯亮（如果绿灯不亮,应将调压器旋钮反时针调至
零,直到绿灯亮）,按下启动按钮,绿灯灭，红灯亮,顺时针旋转调
压器手柄,将电流升到所需值即可。
4,反时针将调压器手柄调至零位,按下停止按钮,红灯灭绿灯亮,试
验结束。
五,电气原理图:。

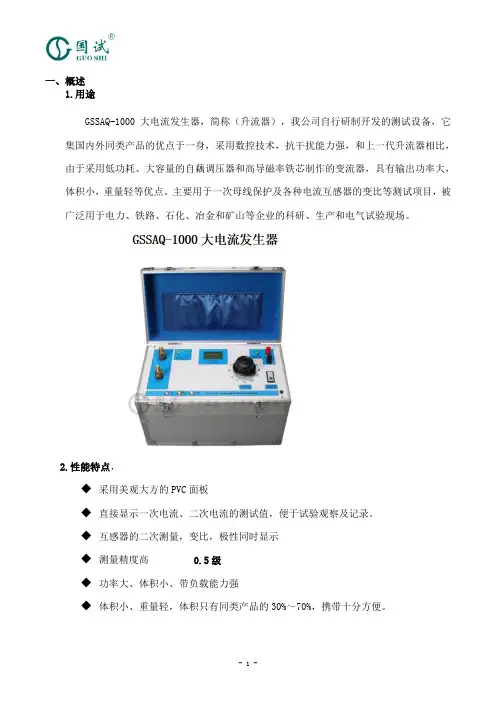

GSSLQ-1000大电流发生器
一、概述1.用途GSSAQ-1000大电流发生器，简称（升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。
主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。
2.性能特点，◆采用美观大方的PVC面板◆直接显示一次电流、二次电流的测试值，便于试验观察及记录。
◆互感器的二次测量，变比，极性同时显示◆测量精度高0.5级◆功率大、体积小、带负载能力强◆体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。
二、技术特征1.名称和分类（1）名称：GSSAQ-1000大电流发生器。
（2）环境组别：属GB6287.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
（3）输入电压： AC220V ±10%（4）功率：5KVA（5）AC 0～1000A 无级可调、面板带数显电流表（6）输出电压：5V（7）输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于 0.3%。
标准正弦波。
（8）测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.2级.电流电压表显示为真有效数值，精度高、稳定度高。
（9）输出电流方式：真有效值连续可调；（10）电流稳定度：0.2%（11）结构形式: 一体（12）接线方式：根据要求（13）保护设置：过流、过压；2.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。
（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。
（4）本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。
GDSL-M系列大电流发生器技术规范书
产品技术规范书设备名称: 大电流发生器型号: GDSL-M生产厂家:产品编码:品牌: 国电西高一、采用标准：1.DL/T 596-2005《电力设备预防性试验规程》2.GB1094.1-GB1094.6-96 《外壳防护等级》3.GB2900《电工名词术语》4.GB/T16927.1~2-1997《高电压试验技术》5.GB4793-1984 《电子测量仪器安全要求》6.GB191《包装贮运标志》7.GB/T.311-1997《高压输变电设备的绝缘与配合》二、产品关键字：大电流、升流器、温升发热试验三、功能简述：GDSL-M系列大电流发生器是国电西高在SLQ-82型的基础上，根据国家最新电力行业标准而设计的、性能先进的升流设备。
大电流发生器（升流器）是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维修方便等特点。
主要用于一次母线保护及各种电流互感器，电动机保护器，空气开关，开关柜，断路器，保护屏等校验。
四、仪器特点：1.采用高导电率铜材作为输出电极，接触面大、通流能力强2.具有全新工艺的拉丝铝板，简洁醒目，耐磨耐污染。
3.全金属喷塑工艺外壳以及国际流行的驼灰色调，坚固可靠，确保物流的可靠性。
4.采用带刹万向脚轮，使移动和固定更灵活方便。
5.楔形导流风道，提高散热能力，大大延长使用寿命；6.整机体积小、重量轻，，非常适合现场使用。
五、功能特点：1.具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。
2.输出电流方式：真有效值连续可调。
3.输出电流是标准正弦波,波形畸变率小于5%4.可切换大小电流量程，提高显示细度，便于更准确读数。
5.电源电压和调压器输出电压可切换显示便于观察。
6.设备容量是按5分钟短时、间断性工作设计。
7.如用于批量试验，连续工作2.5分钟后，关闭10分钟。
大电流发生器
大电流发生器在电力系统和工业应用中，大电流发生器是其中一种关键设备。
它们通常被用于产生高电流输出，以供电力设备和电路进行测试、调试和校验。
本文将介绍大电流发生器的相关基本知识、工作原理和应用场景。
基本概念大电流发生器是一种专门设计的设备，用于产生高电流输出。
通常，它们能够产生几十安培至几千安培的电流。
然而，它们不同于普通的电源，因为它们需要满足以下一些特殊要求：•可以产生高电流负载，并且能够对负载进行精确控制•具有较小的输出电阻和较高的输出压力•可以生成可调节的直流或交流高电流输出在设计大电流发生器时，需要考虑的关键因素包括负载类型、最大功率输出、精度、响应时间、大小和成本等。
工作原理大电流发生器由两个部分组成：电源和调节器。
电源用于产生高电压，而调节器则负责控制输出电流的大小和方向。
理论上，输出的电流取决于负载电阻和电源电压之比。
我们可以将大电流发生器的工作原理简单分为四个步骤：1.产生高电压：在大电流发生器的电源部分利用变压器将输入电压升高。
2.变换电压和电流：使用变流器将高电压转换为可调节的直流或交流输出电流。
3.控制电流输出：在大电流发生器的调节器部分利用反馈电路控制输出电流的大小和方向。
4.监视输出电流和电压：在大电流发生器上配备测量仪器，以监视并控制输出电流和电压。
应用场景大电流发生器被广泛应用于许多领域，其中一些常见的应用场景包括：•电力系统测试和调试：大电流发生器可用于测试和校验电力设备，如变压器、断路器、电缆和电池等。
•工业自动化：大电流发生器可用于工业应用中，如马达测试和控制、焊接和电镀等。
•科学研究：大电流发生器可用于物理学、化学和材料科学等领域的实验和研究。
总结大电流发生器是一种专门用于产生高电流输出的设备。
它们是在电力系统测试和调试、工业自动化和科学研究等领域中必不可少的设备。
在使用大电流发生器时，需要注意安全措施，以防止电击和设备损坏。
大电流发生器的设计和选择需要考虑负载和输出电流的要求，以及设备的稳定性、精度和可靠性等因素。

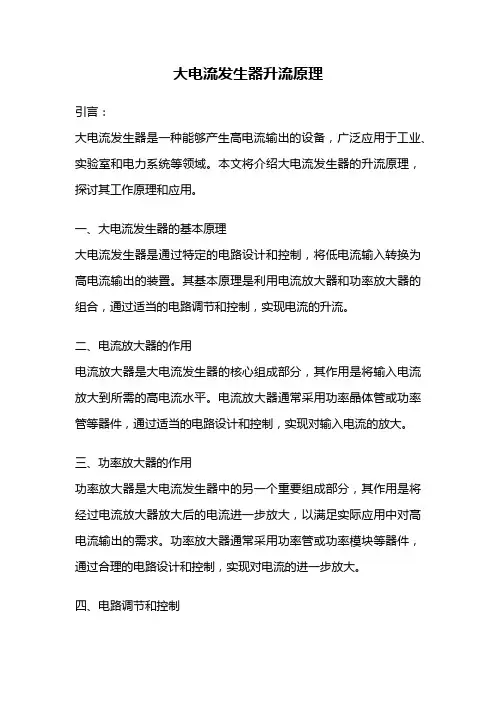

大电流发生器升流原理
大电流发生器升流原理引言：大电流发生器是一种能够产生高电流输出的设备，广泛应用于工业、实验室和电力系统等领域。
本文将介绍大电流发生器的升流原理，探讨其工作原理和应用。
一、大电流发生器的基本原理大电流发生器是通过特定的电路设计和控制，将低电流输入转换为高电流输出的装置。
其基本原理是利用电流放大器和功率放大器的组合，通过适当的电路调节和控制，实现电流的升流。
二、电流放大器的作用电流放大器是大电流发生器的核心组成部分，其作用是将输入电流放大到所需的高电流水平。
电流放大器通常采用功率晶体管或功率管等器件，通过适当的电路设计和控制，实现对输入电流的放大。
三、功率放大器的作用功率放大器是大电流发生器中的另一个重要组成部分，其作用是将经过电流放大器放大后的电流进一步放大，以满足实际应用中对高电流输出的需求。
功率放大器通常采用功率管或功率模块等器件，通过合理的电路设计和控制，实现对电流的进一步放大。
四、电路调节和控制为了实现大电流发生器的升流功能，需要对电路进行适当的调节和控制。
常见的调节和控制方法包括电流反馈控制、电流限制保护和温度控制等。
通过这些控制手段，可以确保大电流发生器在工作过程中稳定可靠地提供所需的高电流输出。
五、大电流发生器的应用大电流发生器在工业、实验室和电力系统等领域有着广泛的应用。
在工业领域，大电流发生器常用于电阻焊接、电解电镀和电磁铁等设备的供电；在实验室中，大电流发生器常用于电化学实验、材料研究和电子元器件测试等；在电力系统中，大电流发生器常用于电力设备的试验和维护等。
结论：大电流发生器的升流原理是通过电流放大器和功率放大器的组合，通过适当的电路调节和控制，实现对低电流输入的升流。
大电流发生器在工业、实验室和电力系统等领域有着广泛的应用，为相关领域的工作和研究提供了可靠的电流供应。
通过深入理解大电流发生器的升流原理，我们可以更好地应用和利用这一设备，推动相关领域的发展和进步。
大电流发生器说明书
尊敬的顾客感谢您购买本公司大电流发生器。
在初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您安全熟练使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求！由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用合适的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
确保产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
温升大电流发生器(升流器)的工作条件
温升大电流发生器（升流器）的工作条件1、海拔高度不超过1000米2、周围介质温度不超于+40℃3、空气相对湿度不高于85%4、不含有化学腐蚀性气体及蒸气的环境中5、无导电尘埃爆炸气全的环境中6、无剧烈振动和冲击的地方。
温升大电流发生器（升流器）性能特征：1、可按要求作输出；2、输出电流稳定，仪表指示清晰，便于记录数据和观测被试品；3、输出电流分档，每档大小平滑可调，升降控制自如，调节连续均可；4、体积小、重量轻、移动灵活、操作方便，适合现场运用。
温升大电流发生器（升流器）使用方法：按电器原理图要求，将外部电源、升流器、被试品、接地线等正确无误后，合上外部电源，绿色信号灯灭，红色信号灯再均匀平滑转动旋钮，使电流达到所需数值，此时观察被试品的仪表，测试时间达到后再均匀平滑地降至零位，按停止按钮，切断外部电源，完成测试工作。
如在升流过程或测试时间内，发现异常情况，则查明原因，作出正确判断。
分体式及瞬间输出的说明：1-6KA分体式单相升流器，包括升流变压器，控制操作台（移动式）以及电流互感器等，分离部分，分体式除具备一体式可调输出外，另外设置瞬间输出接线端子，具体使用方法如下：（一）温升大电流发生器（升流器）接线：1．控制箱大电流范围仪表接线柱与大电流互感器K1、K2连接。
2．控制箱A1与A2接线柱连接。
3．控制箱a与x接线柱（输出）与升流变压器初级输入接线柱连接。
4．控制箱输入接线柱与外部电源连接。
单相电流发生器及配套负载装置1、电流发生器：1.1工作电压：220V1.2额定频率：50Hz1.3输出电压范围：0～15V，可连续调节。
1.4输出电流范围：0～360A，可连续调节。
1.5输入连接方式：截面积4mm2电缆，长度3米。
1.6输出连接方式：端子排，可压接裸导线、接环形或叉形端子，导线截面积不低于10mm2。
1.7输入开关：断路器，1P＋N，1.8具备保护、控制、输入电源指示、输出回路电流显示装置（分辨率0.1A，基本误差1％）等。
大电流发生器的使用方法及维护注意事项 发生器常见问题解决方法
大电流发生器的使用方法及维护注意事项发生器常见问题解决方法大电流发生器的使用方法及维护注意事项大电流发生器的使用方法：在做大电流试验时，按本产品的电路图正确接好工作线路。
依据输出电流的大小，选择好大、小电流量程开关的位置。
接入电源，电源信号灯亮，先将调压器回到零位，再按下启动按钮（绿色），工作信号灯亮。
此时，手持调压器手柄顺时针方向渐渐旋转调压器的手轮并凝视电流表，直到所需的电流值为止，试验到所定的值后立刻将调压器手轮反时针方向回零，按下停止按钮，切断电源。
大电流发生器的使用维护注意事项：1、开箱验收时，应检查主回路接线端子是否松动，调压器电刷是否接触良好。
2、长期不用时，使用前应用500V兆欧表检查主回路对地绝缘电阻，其阻应不小于0.5兆欧。
3、输入电压符合铭牌上所的电压值（—220V，—380V），其值差应在10%，频率为50HZ。
4、电流档开关不准带负荷操作。
5、操作时，应均匀缓慢旋转手轮，以免损坏调压器。
6、满负荷时工作时间不得超过5分钟，连续工作时间应小于2.5分钟，但工作周期应大于10分钟。
7、升流器外壳有接地端子，使用时应良好接地。
升流器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维护和修理便利等特点。
氮气发生器紧要由哪些构成？氮气发生器将空气做为原材料，利用物理方法将其中的氧与氮分别而获得氮气；依据分类方法的不同，可以分为深冷空分法、分子筛空分法和膜空分法；该仪器是依照变压吸附技术设计、制造的氮气制取设备。
接受进口碳分子筛做为吸附剂，在常温下变压吸附原理分别空气制取高纯度的氮气；通常使用两吸附塔并联，由进口PLC掌控进口气动阀自动运行；交替进行加压吸附和解压再生，完成氮氧分别，获得所需高纯度的氮气。
氮气发生器紧要由储罐组件、净化组件、氮气缓冲系统、氮氧分别系统等四大部件构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 保修期内出现下列情况之一时，维修应收成本费：
1） 用户使用或搬运过程中因摔落而造成的故障或损坏。
2） 用户自行委托其它单位维修而引起的故障或损坏。
3） 用户因接线错误导致设备故障或损坏。
4） 如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏。
5） 不按本使用说明书要求随意连接其它设备而引起的故障或损坏。
6） 无产品保修卡且又无法确认该仪器处于保修期内的故障产品。
-5-
目录
一、产品概述...................................................................................... 2 二、技术参数及规格.......................................................................... 2 三、产品结构...................................................................................... 3 四、使用方法...................................................................................... 4 五、注意事项...................................................................................... 4 六、电气原理图.................................................................................. 5 七、装箱清单...................................................................................... 5 八、售后服务...................................................................................... 6
六、电气原理图
武汉西高华电电气有限公司
七、产品清单
1. 升流器一台 2. 产品说明书一份 3. 产品合格证（保修卡）一张
-4-
XGSL 系列大电流发生器
八、售后服务
武汉西高华电电气有限公司
1. 本公司对售出的产品一年质保。00-005-3855。传真：027-83655331。
四、使用方法
武汉西高华电电气有限公司
1. 按照调试要求，将升流器及被试品连接好，并接好电源。接电源时应
注意如果铭牌上标注是单相 220V 只需接入一根零线、一根火线，如果
铭牌上标注的是二相 380V 时应将电源的两根火线同时接到升流器的电
源输入即可。同时应根据容量选择进线电源的截面。大电流输出至被
试品一般采用软铜线或铜排连结，电流密度大致取 5～6A/平方毫米，
36
30 380
2 300 分体式
XGSL-8000A
48
40 380
2 500 分体式
XGSL-10000A
60
50 380
2 700 分体式
XGSL-12000A
72
60 380
2 850 分体式
XGSL-15000A
90
75 380
2 1000 分体式
备注：6000A 以上采用感应调压器，调压器外置。
-1-
XGSL 系列大电流发生器
三、产品结构
武汉西高华电电气有限公司
本产品属 T 型可移动式结构，2500A 规格以下产品为整体式（即大电流
DDK 部分和控制部分为一体），2500A 规格以上为分体式（即大电流 DDK 部
分和控制部分分开）。控制部分的面板由仪表板和操作板组成。仪表板由
大、小量程的两块电流表和大、小量程的选择开关（电流转换）及绿色指
示灯（电源信号）、红色指示灯（工作信号）组成。操作板上装有启动按
钮（绿色）、停止按钮（红色）以及调压器手柄和刻度盘等。需要指出的
是：1000A 及以上规格还多了电压表及高低量程的选择开关（电压转换）。
钮子开关打到“高”为电源进线电压，打到“低”为调压器输出电压。如
下图所示：
-2-
XGSL 系列大电流发生器
XGSL 系列大电流发生器
一、产品概述
武汉西高华电电气有限公司
XGSL 系列大电流发生器是电力、电气行业在调试中需要大电流场
所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等
部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便
等特点。
二、技术参数及规格
型号
升流器 调压器 电源 容量 容量 电压 （KVA） （KVA） （V）
且长度不宜过长。接头必须紧密可靠，以减小接触电阻。
2. 根据试验需要将电流转换选择开关打到“大”或“小”的位置，开关
处于中间位置相当于切除了电流表。因为电流互感器不允许开路，所
以不能将电流转换选择开关打到中间位置。
3. 所有准备工作完成以后，按下启动按钮并顺时针匀速旋转调压器手柄，
同时注视电流表，直到所需的电流值为止。校定完后，立即将调压器
电源相数
重量 （KG）
备注
XGSL-500A
３
3 220 1
50 整体式
XGSL-1000A
6
5 220 1
70 整体式
XGSL-2000A
12
12 220 1
120 整体式
XGSL-4000A
24
20 380
2 240 分体式
XGSL-5000A
30
20 380
2 270 分体式
XGSL-6000A
手柄逆时针旋到零位，按下停止按钮，切断电源。
五、注意事项
开箱验收时，应检查各回路接线端子是否松动，调压器碳刷是否接触 良好。
电流转换选择开关不准带负荷操作。 本产品属于短时工作制，不能用于电器元件的热稳试验，满负荷工作
时间不应大于 10 分钟。 升流器外壳应接地良好。
-3-
