城市小区排水管网设计
城市排水管网升级工程施工组织设计方案
城市排水管网升级工程施工组织设计方案1. 引言本文档旨在提供城市排水管网升级工程施工组织设计方案。
该方案的目标是在不引起法律纠纷和复杂问题的前提下，以简单的策略进行工程施工。
以下是具体的方案设计。
2. 施工组织设计方案2.1 工程范围根据城市排水管网升级工程的要求，工程范围包括但不限于以下内容：- 管道更换和修复- 排水系统改进- 设备升级和安装- 施工现场管理2.2 施工计划根据工程范围和工期的要求，制定详细的施工计划，包括以下内容：- 工程分阶段进行，确保每个阶段的施工目标和时间节点- 合理安排施工队伍和设备资源，确保施工进度- 制定施工质量控制计划，确保工程质量- 考虑天气和其他不可控因素，制定应急计划2.3 施工人员安全施工人员的安全是至关重要的，因此需要采取以下措施：- 提供必要的安全培训，确保施工人员了解安全操作规程和紧急情况处理方法- 配备必要的个人防护装备，如安全帽、手套和防滑鞋等- 设置明显的安全警示标志，确保施工现场的安全意识2.4 施工现场管理为了保证施工工作的顺利进行，需要进行有效的施工现场管理：- 指定专人负责施工现场的管理和协调工作- 制定施工现场秩序规定，确保施工人员遵守规定- 定期进行施工现场巡检和安全检查，发现问题及时处理- 保持施工现场的整洁和有序，避免杂物堆放和垃圾积累2.5 施工质量控制为了保证工程质量，需要进行有效的质量控制：- 制定详细的施工工艺和质量要求，确保施工符合标准和规范- 配备专业人员进行质量检查和验收，确保施工质量达标- 采用合适的材料和技术，确保工程的长期可靠性和稳定性- 建立施工质量档案，记录施工过程和结果，为后续维护提供参考3. 结论本文档提供了城市排水管网升级工程施工组织设计方案。
该方案以简单的策略进行工程施工，避免法律纠纷和复杂问题的发生。
通过合理的施工计划、安全管理、现场管理和质量控制，可确保工程顺利进行并达到预期的质量要求。
浅谈老城区排水管网改造设计
浅谈老城区排水管网改造设计摘要：老城区通常存在排水管网老化、容量不足、雨污混流等问题，给城市的可持续发展带来了许多隐患。
本文从老城区排水管网现状问题、改造设计原则、改造措施等方面对老城区排水管网改造设计进行探讨。
关键词：老城区、排水管网、改造0引言老城区作为城市发展的重要组成部分，具有悠久的历史和独特的文化价值，然而，随着城市化的快速发展，老城区的排水问题日益突出，已无法满足城市化进程的需求，因此，进行排水管网改造设计是提高城市环境质量、保障居民生活质量的重要任务。
1现状存在问题鲤城区古城范围内的老旧小区共211个，1017幢，总建筑面积281.25万平方米，约21064户，该区的面貌直接影响到的社会经济发展。
本文通过实地勘察及收集的相关资料，分析鲤城区排水管网存在着问题可归纳如下：（1）排水系统不完善、雨污混流现象严重：老城区的排水管网系统大多始建于数十年前，当时的排水设计标准大多不能满足现代城区的排水需求，有的仅设置一种混流管道，有的未设置支管，有的仅设置边沟，在降雨过程中，雨水和污水混合在一起进入排水管道或者边沟，导致管道负荷增加，排水能力不足，导致污水处理设施过载，个别小区污水和雨水混合在一起溢流出地面，对环境造成污染，影响居民生活。
（2）管位布局不合理：布局不够科学合理，存在狭窄、错位、死角等情况，影响了排水的畅通性。
（3）管径设计不合理：老城区的排水管网系统设计时未充分考虑城市发展和人口增长的需求，现状的管径偏小，过水能力不足，导致汛期常出现溢水、积水现象，甚至出现内涝。
（4）管网老化：老城区排水管网的管道大多使用年限较长，多数存在管道老化、渗漏和破裂的情况，导致排水能力下降，严重的还存在排水管道结构破坏甚至造成道路塌陷的情况。
（5）堵塞和积垢：老城区排水管道内部积累沉积物，如泥沙、垃圾和树叶等，导致管道堵塞。
这些积垢不仅降低了排水能力，还引起异味和细菌滋生，影响环境卫生和居民生活。

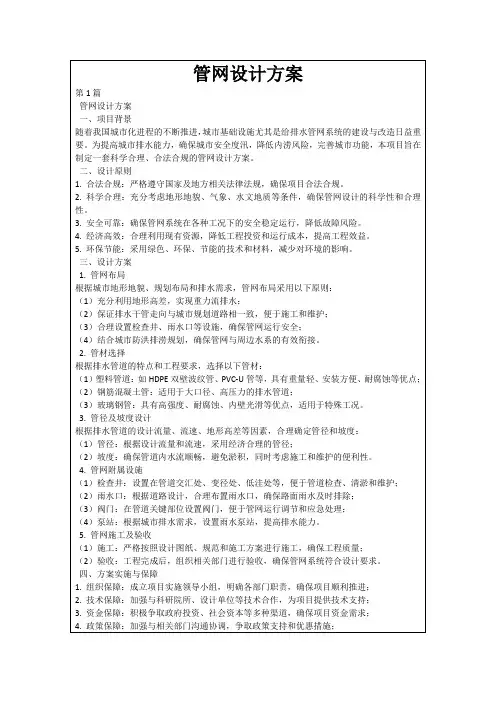

管网设计方案
第1篇
管网设计方案
一、项目背景
随着我国城市化进程的不断推进，城市基础设施尤其是给排水管网系统的建设与改造日益重要。为提高城市排水能力，确保城市安全度汛，降低内涝风险，完善城市功能，本项目旨在制定一套科学合理、合法合规的管网设计方案。
二、设计原则
1.合法合规：严格遵守国家及地方相关法律法规，确保项目合法合规。
（2）坡度：确保管道内水流顺畅，避免淤积，同时考虑施工和维护的便利性。
4.管网附属设施
（1）检查井：设置在管道交汇处、变径处、低洼处等，便于管道检查、清淤和维护；
（2）雨水口：根据道路设计，合理布置雨水口，确保路面雨水及时排除；
（3）阀门：在管道关键部位设置阀门，便于管网运行调节和应急处理；
（4）泵站：根据城市排水需求，设置雨水泵站，提高排水能力。
3.资金保障：积极争取政府投资、社会资本等多种渠道，确保项目资金需求；
4.政策保障：加强与相关部门沟通协调，争取政策支持和优惠措施；
5.施工保障：加强施工现场管理，确保施工安全、质量、进度。
五、总结
本方案旨在为我国城市管网建设提供一套合法合规、科学合理的设计方案。在实施过程中，需充分考虑项目实际情况，不断优化和调整方案，确保管网系统的高效运行，为城市可持续发展提供有力支持。
第2篇
管网设计方案
一、项目概述
城市管网系统是城市基础设施的重要组成部分，关乎城市正常运行及居民生活质量。本方案旨在提供一套全面、科学的管网设计方案，以满足现代城市发展需求，保障城市水安全、提升环境品质。
二、设计目标
1.符合国家及地方相关法律法规要求，确保管网系统的合法合规性。
2.构建高效、稳定、安全的管网系统，提升城市排水能力。

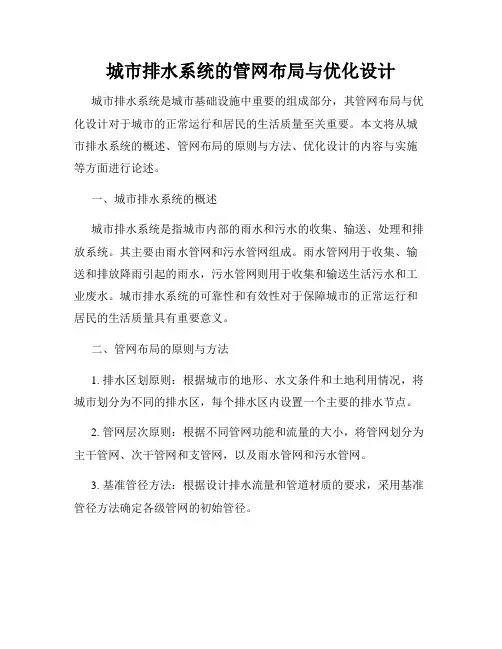

城市排水系统的管网布局与优化设计
城市排水系统的管网布局与优化设计城市排水系统是城市基础设施中重要的组成部分，其管网布局与优化设计对于城市的正常运行和居民的生活质量至关重要。
本文将从城市排水系统的概述、管网布局的原则与方法、优化设计的内容与实施等方面进行论述。
一、城市排水系统的概述城市排水系统是指城市内部的雨水和污水的收集、输送、处理和排放系统。
其主要由雨水管网和污水管网组成。
雨水管网用于收集、输送和排放降雨引起的雨水，污水管网则用于收集和输送生活污水和工业废水。
城市排水系统的可靠性和有效性对于保障城市的正常运行和居民的生活质量具有重要意义。
二、管网布局的原则与方法1. 排水区划原则：根据城市的地形、水文条件和土地利用情况，将城市划分为不同的排水区，每个排水区内设置一个主要的排水节点。
2. 管网层次原则：根据不同管网功能和流量的大小，将管网划分为主干管网、次干管网和支管网，以及雨水管网和污水管网。
3. 基准管径方法：根据设计排水流量和管道材质的要求，采用基准管径方法确定各级管网的初始管径。
4. 排水流向方法：根据地形和排水需求，确定排水的流向，遵循自然流向的原则，尽量减少泵站的使用，提高系统的运行经济性和可靠性。
三、优化设计的内容与实施1. 管网布局优化：通过现场勘测和数据分析，对原有管网进行评估和分析，发现存在的问题和缺陷，并提出合理的管网布局方案，以提高流向的畅通性和排水的效率。
2. 管道材质优化：合理选择管道材质，考虑到寿命、承载能力、维修成本等因素，选用不同材质的管道进行布局，以提高系统的可靠性和减少维修成本。
3. 潮汐管网考虑：对于低洼地区或者经常受潮汐影响的区域，应考虑采用潮汐管网设计，以保证排水系统的正常运行。
4. 智能监控系统应用：结合现代信息技术，引入智能监控系统对城市排水系统进行实时监测和管理，以及故障预警和快速响应，提高系统的运行效率和可靠性。
在实施城市排水系统的管网布局与优化设计时，需要充分考虑城市的发展规划、水资源的合理利用，以及环保要求等因素。

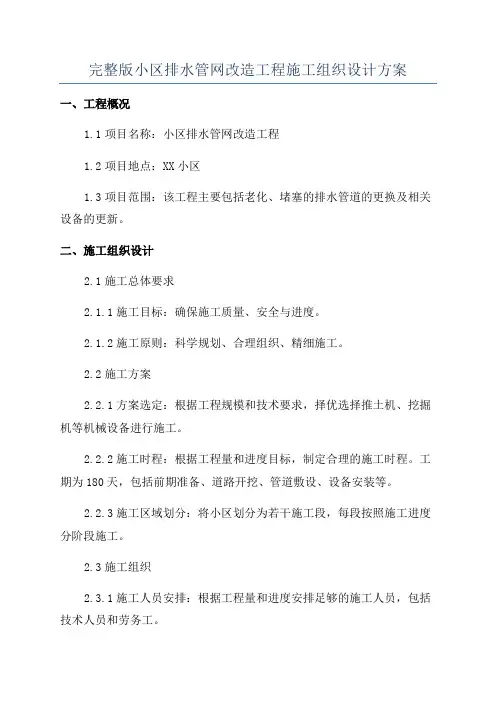

完整版小区排水管网改造工程施工组织设计方案
完整版小区排水管网改造工程施工组织设计方案一、工程概况1.1项目名称：小区排水管网改造工程1.2项目地点：XX小区1.3项目范围：该工程主要包括老化、堵塞的排水管道的更换及相关设备的更新。
二、施工组织设计2.1施工总体要求2.1.1施工目标：确保施工质量、安全与进度。
2.1.2施工原则：科学规划、合理组织、精细施工。
2.2施工方案2.2.1方案选定：根据工程规模和技术要求，择优选择推土机、挖掘机等机械设备进行施工。
2.2.2施工时程：根据工程量和进度目标，制定合理的施工时程。
工期为180天，包括前期准备、道路开挖、管道敷设、设备安装等。
2.2.3施工区域划分：将小区划分为若干施工段，每段按照施工进度分阶段施工。
2.3施工组织2.3.1施工人员安排：根据工程量和进度安排足够的施工人员，包括技术人员和劳务工。
2.3.2施工队伍：成立专门的排水管网改造工程施工队伍，由熟练的工人和技术人员组成。
2.3.3施工管理：设立现场施工管理组织，负责施工现场管理、技术指导和安全管理等。
2.4施工过程2.4.1前期准备：对施工区域进行勘测、测量，并编制施工图纸和工程计划。
2.4.2设备就位：根据施工计划，及时将机械设备送至施工现场，并进行检查和调试。
2.4.3施工准备：清理施工区域，并根据相关法规摆放警示标识，确保施工安全。
2.4.4开挖道路：按照施工图纸的要求，利用挖掘机进行道路开挖，确保施工质量。
2.4.5管道敷设：按照施工图纸和管道图纸的要求，进行管道敷设，同时进行验证和检查。
2.4.6管道连接：进行管道连接和焊接，并进行严密性检查，确保管道连接处无漏水现象。
2.4.7设备安装：根据设备安装图纸和工艺要求，进行设备的安装和调试，确保设备的正常运行。
2.4.8工程验收：按照施工图纸和相关规范进行工程验收，确保工程质量符合要求。
三、安全措施3.1安全教育：加强施工人员安全教育培训，确保施工人员掌握安全操作规程。
3.2安全设备：配备必要的安全设备，如安全帽、工作服、防护眼镜等，提高施工现场安全系数。
市政排水管道设计及管网分区要点
市政排水管道设计及管网分区要点市政排水管道设计及管网分区是指对城市排水系统进行规划、设计和管理，以保证城市排水系统的顺畅运行和排水效率的提高。
以下是市政排水管道设计及管网分区的要点：1. 总体规划设计：市政排水系统应有详细的总体规划设计，包括主干管道和支管道的布置、大小、长度、坡度等参数的确定，以及排水管道的布局和连接方式等。
总体规划设计要考虑到城市的地形、降水情况、土地利用状况等因素，提前预测和考虑到未来城市发展的需求。
2. 管道材料选择：市政排水管道的材料选择要考虑到管道的使用寿命、耐腐蚀性、耐压性以及成本等因素。
常用的材料包括混凝土管、玻璃钢管、铸铁管等。
根据管道的不同部位和用途，可以选择不同的材料来保证排水管道的稳定运行。
3. 管径设计：市政排水管道的管径设计要根据城市的面积、降水量、流量计算等因素进行合理的确定。
管道的管径决定了其有效的排水能力，在设计中要充分考虑不同地段的排水量和流速，合理布局管道的分布与管径的大小。
4. 坡度设计：市政排水管道的坡度设计决定了其排水效果和速度。
坡度较小会导致排水速度变慢，容易堵塞；坡度过大会导致水流速度过快，容易引起管道的冲刷和损坏。
根据不同地段和用途，要进行科学合理的坡度设计，以保证排水的顺畅和安全。
5. 排气装置设置：在市政排水管道系统中，排气装置的设置可以有效地减少管道内的气阻，提高排水效果。
排气装置可以采用排气阀、排气阀站等形式，根据管道的布置和实际情况进行合理的设置。
6. 管道清洗与维护：市政排水管道系统需要定期进行清洗和维护工作，以防止管道堵塞和漏水等问题的发生。
清洗工作可以采用高压水射流、化学清洗等方法，定期检查和维护，及时发现并解决问题，保证排水系统的正常运行。
7. 管网分区：根据城市的大小和排水需求，可以将市政排水管道系统划分为不同的分区，每个分区应有独立的主干管道和支管道，方便管理和维护。
分区的划分可以根据地理位置、功能区划、土地利用等因素进行，在设计中考虑到未来城市发展的需求和排水系统的扩展性。
某小区市政排水管网改造施工方案
某小区市政排水管网改造施工方案一、工程概述小区市政排水管网改造工程的目的是为了解决现有管网老化、堵塞等问题，同时提高排水系统的运行效率和安全性，改善小区内排水条件。
本工程主要包括排水管道的清理、修复和扩建等工作。
二、工程内容1.排水管道清理：对现有排水管道进行清理，包括钢筋隔离法、高压冲洗法等。
清理管道内的污泥、异物等，恢复其正常的排水功能。
2.排水管道修复：针对现有管道的损坏和老化，采用钢筋混凝土封闭法、翻修法等对管道进行修复，保证其结构稳定和密封性能。
3.排水管道扩建：根据小区的实际需求，对现有排水管道进行扩建，增加管道容量，保证排水系统的正常运行。
三、施工流程1.前期准备：施工前需进行详细的方案设计和施工计划编制，确定施工序列和工期，并进行材料和设备的采购准备工作。
2.排水管道清理：根据清理方法的选择，配备相应的清理设备和工具，对管道进行清理作业。
3.排水管道修复：根据管道损坏情况，选择相应的修复方法，进行修复工作。
包括封闭法、翻修法等。
4.排水管道扩建：根据设计方案，进行管道扩建工作，包括挖掘、铺设和固定管道等操作。
5.系统联通和测试：施工完成后，对排水管道系统进行联通和测试，确保其正常运行。
四、施工措施1.安全措施：确保施工过程中的安全，包括施工现场围栏设置、相关人员佩戴安全装备、遵守安全操作规程等。
2.环境保护：排水管道改造会产生一定的噪音、粉尘和废材，需要采取相应的措施，如喷洒水雾、覆盖隔音布等，保护周围环境和居民生活。
3.施工时间安排：合理安排工程施工时间，避免对居民生活造成过大影响。
可将大部分施工工作安排在白天，并在施工前向居民发布通知。
4.监督管理：设立专人和施工质量监管部门，对施工过程进行监督和管理，确保施工按照规定进行，并保持施工质量。
1.预算：根据施工方案和施工计划，编制工程预算。
包括人工费、材料费、设备费等。
六、项目进度计划1.前期准备：15天2.排水管道清理：30天3.排水管道修复：30天4.排水管道扩建：45天5.系统联通和测试：15天七、工程效益预测1.提高排水系统运行效率，减少堵塞和泛滥等问题的发生。
对居住小区排水管网设计的一点探讨
对居住小区排水管网设计的一点探讨小区排水管网的设计有两种计算方法：一种是以秒流量作为设计流量的室内计算方法；另一种是以最高日最高时流量做为设计流量的室外计算方法。
小区管网设计处于两者的“交界”处。
在计算中当设计人口数量较少时，按室内计算方法所得流量大；当小区设计人口数量较多时，按室外计算方法所得流量较大。
那么小区管网应按哪一种流量计算呢？在实际设计工作中一般是两种方法计算取较大值设计小区管网。
用这种方法设计小区排水管网可以提高小区供水可靠性，又由于居住建筑人均给水量数较小（一般小于1），所以不会引起设计结果不经济。
因此这是比较合理的，也是可行的。
可是有很多设计人员把这种方法应用在居住小区排水管网设计上，并不觉得这样设计可靠。
我认为这是不合适的，本文就此分几个方面作些初步分析探讨。
一、定性分析室内排水管网计算的主要目的是为了控制管道内的压力波动，防止水封破坏；室外排水管网计算的主要目的是防止管渠冲淤。
因此对于室内管网的横管而言，不允许出现超过最大设计充满度的工况，否则水封就可能破坏。
而室外排水管网虽然也设计成非满流，但所剩的截面可用来排出渗入的雨水，瞬时大流量污水或散发的有害气体，即它是可以短时间满管流。
其次看看小区排水管网实际工作情况，室内排水管网经检查井（或局部污水处理构筑物）后与大气连通，由此以后管中的充满度变化不会引起室内排水管网中的压力波动，因此计算的主要目的应变为防止管渠冲淤。
现在新建小区一般采用雨、污水分流制，污水一般又都采用管道排出，小区排水管网是市政排水管网的起点或支管，一般水量较小常常达不到自净流速，所以管道冲刷问题不用考虑，计算的主要目的是防止管道淤积。
设计的秒流量是室内排水管网所能保证其正常工作的最大秒流量，它发生的可能性很小。
如果用它做为小区排水管网设计流量，可能使管网设计坡度减小，致使管道发生淤积。
这客观上掩盖了管道淤积的矛盾。
根据以上分析我认为小区排水管网应按最高日最高时流量设计，按设计秒流量满管复核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章设计原始资料1．某小区平面图一张；2．人口密度500cap/ha; 生活污水定额180L/ cap·d;3．工厂的生活污水和淋浴污水设计流量分别为9L/s 和7 L/s，生产污水设计流量为28 L/s，工厂排出口地面标高为43.5m ，管底埋深不小于2m，土壤冰冻深为0.8m。
4．沿河岸堤坝顶标高40m。
第二章课程设计任务书一、课程设计题目某小区污水管网工程设计二、课程设计内容根据小区平面图进行污水管网工程设计，并绘出污水管道平面布置图和污水管道主干管纵剖面图。
具体参数如下：1．某小区平面图；2．人口密度500cap/ha; 生活污水定额180L/(cap*d)；3．工厂的生活污水和淋浴污水设计流量分别为9L/s和7L/s，生产污水设计流量为28L/s，工厂排出口的地面标高为43.5m，管底埋深不小于2m，土壤冰冻深度为0.8m。
4．沿河岸堤坝顶标高40m。
三、速度安排1．第一周：（1）资料准备1天；（2）方案比较选择1天；（3）管道定线及水利计算3天。
2．第二周：（1）绘制管道平面绘制图2天；（2）绘制管道主干管纵剖面图1天；（3）工程概算1天；（4）绘制设计说明书1天。
四、基本要求1．设计计算说明书一分2．选用合适比例绘制管道平面布置图一张3．选用合适比例绘制管道主干管纵剖面一张五、参考资料1．《排水工程》上册中国建工出版社孙慧修2．《给水排水设计手册》第五册3．《给水排水工程专业毕业设计指南》中国水利水电出版社第三章.排水体制选择3.1排水系统规划设计原则1．排水系统规划应符合城市和工业企业的总体规划，并应与城市工业企业中期他单项工程建设密切配合，相互协调，该现成的道路规划、建筑界限、设计规模对排水系统的设计有很大的影响。
2．排水系统的规划与设计要与邻近区域的污水和污泥处理和处置协调。
在确定规划区的处理水平的处置方案时，必须在较大区域范围内综合考虑。
3．应考虑污水的集中处理与分散处理。
4．设计排水区域内需考虑污水排水问题与给水工程的协调，以节省总投资。
5．排水工程的设计应全面规划，按近期设计考虑远期发展，。
6．排水工程设计师考虑原有管道系统的使用可能。
7．在规划设计排水工程时必须认真观测执行国家和地方有关部门制定的现行有关标准、规范和规定。
3.2排水系统体制的选择排水系统体制应根据城市及工业企业的规划、环境保护的要求、污水利用情况、原油排水设施、水质、水量、地形、对条件确定。
1.从环境保护方面来看如果采用合流制将污水和雨水全部截流送往污水厂进行处理，然后再排放，从控制和防止水体的污染来看，是较好的，但这时截流主干管很大，污水厂容量也增加很多，建设费用也相应增加。
采用截流是合流制时，雨天有部分混合污水经溢流井溢入水体，水体受到污染。
分流制排出污水和雨水，初雨径流未加处理就直接排入水体，对城水体也会造成污染，但它比较灵活，比较容易适应社会发展的需要，故应采用分流制。
2.从造价方面来看合流制排水管道的造价比分流制一般要低20%-40%，可是合流制的泵站和污水厂却比分流制的造价要高。
3.从维护管理方面来看晴天时污水在合流制管道中只是部分流，雨天时才接近满管流，因而雨天时合流制管道内流速较低，易于产生沉淀。
但据经验，管中的沉淀易被暴雨水流冲走，这样，合流管道的维护费用可降低。
但是，晴天和雨天时流入污水厂的水量变化很大，增加了合流制排水系统污水厂运行管理的复杂性。
而分流制系统可以保证管内的流速，不致发生沉淀，同时，流入污水厂的水量和水质比合流制变化小得多，污水厂的运行易于控制。
第四章污水管道的设计4．1 在小区平面图上布置污水管道从小区平面图上可知该区地势自西北向东南倾斜，坡度较小，无明显分水线、可划分为一个排水流域。
街道支管布置在街区地势较低一侧的道路下，干管基本上与等高线垂直布置，主干管布置在离河流最近的居住区的道路下面，整个管道系统呈截流式形式布置。
4．2 街区编号并计算其面积将各街区遍上号码，并按各街区的平面范围计算它们的面积，列入表4-1中。
用箭头标出各街区的污水排出方向。
街区面积（单位：ha）表4-14.3 划分设计管段，计算设计流量1. 设计管段及其划分两个检查井之间的管段采用的设计流量不变,且预计采用相同的管径和坡度,称它为设计管段。
但在划分设计管段时,为了简化计算,不需要把每个检查井都作为设计管段的起讫点。
因为在直线管段上,为了疏通管道,需要在一定距离处设置检查井。
估计可以采用同样管径和坡度的连续管段,就可以划作一个设计管段。
根据管道平面布置图,凡有集中流量进入,有旁侧管段接入的检查井均可作为设计管段的起讫点。
设计管段的起讫点应编上号码.根据设计管段的定义和划分方法，将各干管和主干管中有本段流量进入的点和旁侧支管进入的点，把工厂的接管点作为设计管段的起迄点，并给检查井编上号码。
2. 设计管段的设计流量(1)本段流量q1------是从管段沿线街坊流来的居住区的平均污水量;q1= q*F* KZ式中q1=-----设计管段的本段流量(L/s);F-----设计管段服务的街区面积(ha）;KZ-----生活污水量总变化系数;q-----单位面积的本段平均流量,即比流量L/(cap·d);q=n*p/86400式中 n---- 居住区生活污水定额L/(cap·d)p----人口密度cap/ha(2)转输流量q2------是从上游管段和旁侧管段流来的居住区的平均污水量;(3)集中流量q3------是从工业企业或其它大型公共建筑物流来的污水设计流量。
各设计管短的设计流量应列表计算。
在初步设计阶段只计算干管和主干管的设计流量，如表4-5 。
其中生活污水量总变化系数查表4-2 (其余流量的Kz用内插法求得)该城镇，人口密度为500cap/ha,污水量设计标准180L/(cap·d)，则每ha街区面积的生活污水平均流量（比流量）为：q=500*180/86400=1.042（L/s·ha）生活污水量总变化系数表4-2最大设计充满度表4-3各设计管段的设计流量表4-4污水干管流量计算表4.4水力计算在确定设计流量后，便可以从上游管段开始依次进行主干管各设计管段的水力计算。
一般常列表进行计算，如表4-6所示。
水力计算步骤如下： 1. 从管道平面布置图上量出每一设计管段的长度，列入表4-6的第2项。
2. 将各设计管段的设计流量列入表中第3项。
设计管段起讫点检查井处的地面标高列入表中第10、11项。
3.计算每一设计管段的地面坡度（距离地面高差地面坡度 ），作为确定管道坡度时参考。
4. 确定起始管段的管径以及设计流速v ，设计坡度I ，设计充满度h/D 。
首先拟采用最小管径mm ，即查水力计算图。
在这张计算图中，管径D 和管道粗糙系数n 为已知，其于4个水力因素只要知道2个即可求出另外2个。
现已知设计流量，另1个可根据水力计算设计数据的规定设定。
本城镇由于管段的地面坡度很小，为了不使整个管道系统的埋深过大，宜采用最小设计坡度为设定数据。
将所确定的管径D 、管道坡度I 、流速v 、充满度h/D 分别列入下表中的第4、5、6、7项。
5. 确定其它管段的管径D、设计流速v、设计充满度h/D和管道坡度I。
通常随着设计流量的增加，下一个管段的管径一般会增大一级或两级（50mm为一级），或者保持不变，这样便可根据流量的变化情况确定管径。
然后可根据设计流速随着设计流量的增大而逐段增大或保持不变的规律设定设计流速。
根据Q和v即可在确定D 那张水力计算图中查出相应的h/D和I值，若h/D和I值，若h/D和I值符合设计规范的要求，说明水力计算合理，将计算结果填入表中相应的项中。
在水力计算中，由于Q、v、h/D、I、D各水力因素之间存在相互制约的关系，因此在查水力计算图时实际存在一个试算过程。
6. 计算各管段上端、下端的水面、管底标高及其埋设深度：(1) 根据设计管段长度和管道坡度求降落量。
如管段1～2的降落量I*L=0.0031*218=0.68 m,列入表3-5中第9项。
(2) 根据管径和充满度求管段的水深。
如管段1～2的水深为h=D*h/D=0.35*0.55=0.19m,列入表中第8项。
(3) 确定管网系统的控制点。
本题中离污水厂最远的干管起点有8,9及工厂出水口1点,这些点都有可能成为管道系统的控制点。
8,9两点的埋深可用最小覆土厚度的限值确定,可取干管坡度与地面坡度近似, 因此干管埋深不会增加太多,故8,9两点的埋深不能控制整个主干管的埋设深度。
对主干管埋深起决定作用的控制点是1点。
1点是主干管的起始点,它的埋深受工厂排出口埋深的控制,同时应考虑到管道内污水冰冻，地面荷载，覆土厚度等各因素。
已知该工厂排出口管底埋深不小于2m,定为2.0m,将该值列入表中第16项。
(4) 求设计管段上.下端的管内底标高,水面标高及埋深。
1点的管内底标高=1点的地面标高-1点的埋深,为43.5-2.0=41.5m,列入表中第14项。
2点的管内底标高=1点的管内底标高-降落量,41.5-0.68=40.82 m,列入表中第15项。
2点的埋深=2点的地面标高-2点的管内底标高,为42.89-40.82=2.07m列入表中第17项。
1点的水面标高=1点的管内底标高+水深,为41.5+0.19=41.69 m列入表中第12项。
根据管段在检查井处采用的衔接方法,可确定下游管段的管内底标高。
例如3～4和4～5管径相同采用水面平接,即3～4与4～5中的4点的水面标高相同。
然后用4点的水面标高减去降落量,求的5点的水面标高,将4,5点的水面标高减去水深求出相应点的管底标高。
4,5点的地面标高减去相应点的管内底标高求出4,5的埋深。
4～5和5～6的管径不同,可采用管顶平接，即4～5中的5点和5～6中的5点管顶标高应相同。
同样求出其它各点的值列入表4-6中。
如下:污水干管水力计算表（一）表4-6污水干管水力计算表（二）4.5注意事项：1.必须细致研究管道系统的控制点。
控制点一般位于本区最远或最低处,它们的埋深控制该地区污水管道的最小埋深。
各条管道的起点，污水出口较深的工业企业都是研究控制点的对象。
2.必须注意管道敷设坡度与地面坡度的关系。
使确定的管道坡度,在保证最小设计流速的前提下,又不使管道埋深过大,以便于支管的接入.3.水力计算自上游依次向下游进行，一般情况下，随着设计流量逐段增加，设计流速依次增大。
流量不变时,流速不应减少。
流量逐段增加,设计管径也应逐段增大,但当管道坡度骤然增大时,下游管段的管径可以减少,但缩小范围不得超过50～100mm。
4.在地面坡度太大的地区,为了减小管内水流速度,防止管壁被冲刷,管道坡度往往需要小于地面坡度。
