排水涵管施工工艺及方法
涵管工程施工方案
涵管工程施工方案一、前言涵管工程是一项重要的市政基础设施建设工程，旨在解决城市下水道排水问题，确保城市正常运转。
本文将重点介绍涵管工程的施工方案，包括施工准备工作、施工流程和质量控制等内容。
二、施工准备工作1.项目规划：在着手涵管工程施工前，必须对项目进行详细规划。
包括设计图纸审核、施工计划制定等工作。
2.材料采购：根据设计要求，提前采购所需的涵管材料，确保施工过程中材料供应的充足。
3.人员招聘：招募经验丰富的项目管理人员和施工工人，确保施工团队的专业性和高效性。
三、施工流程1.地面准备：清理施工现场，确保施工区域的平整和无障碍物存在。
2.基础施工：进行基础的挖掘和回填工程，为后续的涵管铺设做好准备。
3.涵管铺设：根据设计图纸，进行涵管的精准铺设和连接，确保管道的质量和连接的牢固性。
4.试压试验：在涵管铺设完成后，进行试压和试水试验，确保管道的密封性和承载能力。
5.收尾工作：进行周边环境的清理和修复工作，确保施工现场的整洁和道路的安全。
四、质量控制1.施工质量监督：安排专业人员对施工过程进行全程监督和检查，确保施工质量符合标准要求。
2.材料检验：对涵管材料进行严格的质量检验，拒绝次品材料的使用，确保整个工程的质量。
3.施工记录：对施工过程进行详细记录，包括验收、试验等环节的数据收集和保存，为后期的工程验收提供依据。
五、总结涵管工程施工是一项细致、复杂的工程，需要施工方依据设计要求和施工方案，认真组织、严格把关，确保工程质量和安全。
只有做好前期的准备工作，严格执行施工流程，严格把控质量，才能顺利完成涵管工程建设任务，为城市基础设施建设贡献力量。
以上就是本文对涵管工程施工方案的介绍，希望能对相关工程人员提供一定的参考和指导。
300毫米涵管施工方案
300毫米涵管施工方案一、施工准备工作在施工开始前，需完成以下准备工作：详细勘察施工现场，了解地形地貌、地质条件、地下水位等基本情况。
绘制施工图纸，包括管沟布置、管道走向、管道标高等。
制定施工进度计划，合理安排人员、设备、材料等资源的调配。
落实安全文明施工措施，确保施工现场安全有序。
二、管材选用根据设计要求，选用直径为300毫米的涵管，材质应满足强度和耐久性要求。
涵管应具有出厂合格证和质量检验报告，确保其质量符合国家标准。
在运输和存放过程中，应采取有效措施防止涵管变形或损坏。
三、管沟开挖按照施工图纸确定管沟的开挖位置和尺寸，合理布置排水设施。
采用机械或人工方式进行管沟开挖，确保沟壁平整、稳定。
在开挖过程中，应注意保护周边环境和设施，避免造成破坏。
四、立模、砼管基根据设计要求，在管沟底部铺设砂垫层，确保管道基础平整、坚实。
立模应按照管道走向和标高进行，确保模板稳定、牢固。
在模板内侧浇筑砼管基，确保管基与管道紧密贴合，满足设计要求。
五、涵管铺设与连接在管基上铺设涵管，确保管道轴线、标高、坡度等符合设计要求。
采用橡胶圈等密封材料对涵管进行连接，确保连接处密封可靠、不漏水。
在铺设过程中，应采取措施防止管道移位或变形。
六、沟槽回填与修整在管道铺设完成后，及时对管沟进行回填，确保回填材料密实、均匀。
回填过程中应逐层夯实，避免产生空隙或沉降。
回填完成后，对管道上方进行修整，确保地面平整、美观。
七、排水测试与验收在管道铺设完成后，进行排水测试，检查管道是否畅通、无漏水现象。
排水测试合格后，组织相关部门进行验收，确保施工质量符合要求。
对于验收中发现的问题，应及时进行整改和处理，确保管道安全使用。
八、后期维护与保养定期对涵管进行巡查和维护，确保其正常运行和使用寿命。
对于发现的损坏或老化现象，应及时进行修复或更换。
加强对周边环境的监测和保护，避免对涵管造成不良影响。
通过以上步骤的实施，可确保300毫米涵管施工的质量和安全，满足设计要求和使用需求。
涵管施工方案及方法
涵管施工方案及方法1、涵管施工工艺流程施工准备→测量放样土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收。
2、涵管施工方法及技术措施（1）．测量放样涵洞的测量定位放样采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。
（2）．土方开挖本项目工程涵管工程沟槽在路基拓宽开挖结束后进行。
管槽开挖采用PCI60小型反铲挖掘机挖沟，结合人工修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。
开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。
施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。
在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。
基槽外1m以内不得堆土，同时堆土不得超过1.5m高。
拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。
（3）．涵管施工1）运输与装卸涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。
涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。
存放场地的位置和装卸的操作方法必须经监理工程师认可。
2）施工要求(1)基础开挖①基础开挖应符合图纸要求。
当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。
②基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。
如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。
(2)垫层和基座砂石垫层应压实到设计要求密实度，其压实度应在90％以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。
排水涵管工程施工方案
排水涵管工程施工方案一、工程概况本排水涵管工程是位于某市区域内的雨污水管道建设工程，总长度为10公里，管道直径为1000毫米，主要承载城市雨水和污水的排放工作。
工程起点为该市区域内的污水处理厂，终点为市区的雨水排放口，是贯穿城市主要道路及生活区域的关键排水设施。
为了保证城市雨水排放和污水排放的顺畅，减少城市内涝现象的发生，本工程有着非常重要的应用价值。
二、施工组织设计1.项目部设置：本工程项目部设置总指挥、工程部、施工部、质量安全部等部门，总指挥负责协调各部门之间的工作，工程部负责项目的具体实施，施工部负责具体的施工作业，质量安全部负责施工过程中的质量和安全管理工作。
2.施工队伍组织：本工程由总包商负责施工实施，总包商需组织专业的施工队伍，包括机械队、管道铺设队、安全队等，保证施工队伍的专业化和高效化。
3.项目管理模式：本工程采用总包加分包的管理模式，总包商负责整体施工实施，部分工程可以通过分包商进行细化施工。
三、施工工艺流程1.勘察设计：进行现场踏勘、图纸复核，确定施工区域和施工方案。
2.土方开挖：确定管道敷设的线路，进行土方开挖作业，开挖深度根据设计要求进行控制。
3.管道敷设：采用机械设备将管道运输到开挖好的土方中，进行管道的铺设和连接。
4.管道连接：采用焊接、法兰连接等方式进行管道的连接。
5.管道试压：等所有管道连接完毕后，进行管道试压作业，保证管道的密封性。
6.回填覆土：将管道全部敷设完毕后，进行回填覆土作业，保证管道的安全性和稳定性。
7.设备安装：根据设计要求进行相关设备的安装，包括泵站设备、阀门设备等。
8.系统联通：进行管道系统的联通作业，确保整个管道系统的畅通无阻。
9.系统调试：进行整个管道系统的调试工作，确认所有设备的正常运行。
10.验收交付：工程竣工后进行验收工作，符合要求后进行工程交付。
四、施工安全措施1.制订施工安全管理规章制度，成立安全管理小组，全面负责施工现场的安全管理工作。
涵管施工工艺
引言概述：涵管施工工艺是指在给排水工程中对涵管进行施工的一种技术流程和方法。
涵管施工工艺（二）是对涵管施工工艺的进一步研究和改进，以提高施工效率和质量。
本文将从五个大点来阐述涵管施工工艺（二）的详细内容。
一、施工准备1.站场布置：根据工程图纸和设计要求，确定涵管的布置位置，进行场地平整和清理工作。
2.施工材料准备：准备所需的涵管材料和辅助材料，如管道、阀门、法兰等。
3.机械设备准备：根据施工需要，准备合适的机械设备，如挖掘机、吊车、水泵等。
4.施工人员培训：对施工人员进行必要的培训，确保他们熟悉涵管施工的操作流程和安全要求。
二、出地挖掘1.施工方案设计：根据涵管的深度、长度和土质情况等因素，设计出合理的挖掘方案。
2.机械设备选型：根据挖掘方案，选用适当的机械设备进行挖掘作业，如挖掘机、钻孔机等。
3.挖掘作业安全：在挖掘过程中，要严格遵守安全操作规程，保证施工人员的人身安全和设备的完好性。
4.土方处理：将挖出的土方进行处理，如平整、堆放或清运等。
5.施工记录：对挖掘过程中的关键数据进行记录，包括挖掘深度、施工时间、土质情况等，以供后续工作参考。
三、涵管安装1.管道连接：将涵管进行组装和连接，保证连接处的密封性和稳定性。
2.管道安装控制：根据设计要求和施工方案，控制涵管的安装高程、水平和坡度等。
3.支撑与固定：根据涵管的类型和位置，采取合适的支撑和固定措施，如使用支架、固定夹等。
4.泥浆处理：在涵管安装过程中，对泥浆进行处理，防止污染周围环境。
5.施工质量检测：对涵管的连接、安装高程和坡度等进行质量检测，确保施工质量符合要求。
四、回填与修复1.回填材料选择：根据设计要求和施工方案，选择合适的回填材料，如砂石、沙土等。
2.回填作业控制：控制回填材料的均匀性和紧实度，确保涵管周围的土质能够提供足够的支撑力。
3.泥浆处理：对回填过程中产生的泥浆进行处理，防止泥浆流到涵管内部，影响管道的正常运行。
4.修复施工损毁：对施工过程中损毁的周边设施进行修复，如道路、围墙等。

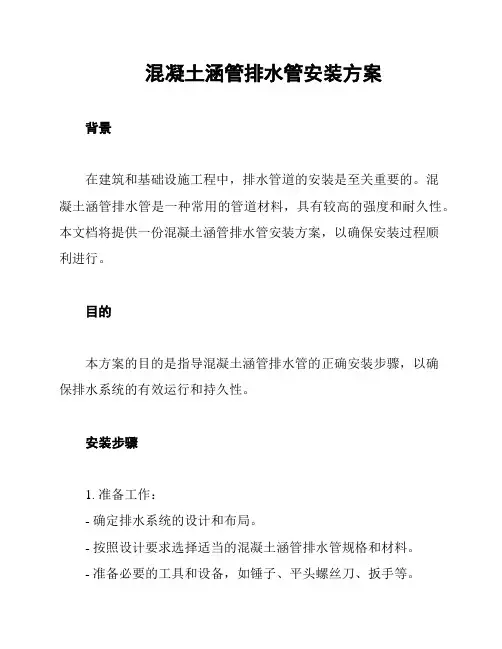

混凝土涵管排水管安装方案
混凝土涵管排水管安装方案背景在建筑和基础设施工程中，排水管道的安装是至关重要的。
混凝土涵管排水管是一种常用的管道材料，具有较高的强度和耐久性。
本文档将提供一份混凝土涵管排水管安装方案，以确保安装过程顺利进行。
目的本方案的目的是指导混凝土涵管排水管的正确安装步骤，以确保排水系统的有效运行和持久性。
安装步骤1. 准备工作：- 确定排水系统的设计和布局。
- 按照设计要求选择适当的混凝土涵管排水管规格和材料。
- 准备必要的工具和设备，如锤子、平头螺丝刀、扳手等。
2. 现场布置：- 清理安装区域，确保地面平整，并移除任何障碍物。
- 根据设计要求确定涵管排水管的安装位置。
- 根据需要进行施工标识，以确保正确的管道位置。
3. 安装涵管排水管：- 按照设计要求，将混凝土涵管排水管逐段安装在预定位置。
- 使用适当的连接件将管道连接在一起，确保连接牢固。
- 在管道连接处添加密封胶圈，以防止漏水。
4. 收尾工作：- 检查排水管道的安装质量，确保每段管道的连接牢固且无漏水。
- 清理现场，移除施工产生的垃圾和材料。
安全措施在进行混凝土涵管排水管的安装过程中，应遵守以下安全措施：- 工人应穿戴适当的个人防护装备，如安全帽、安全鞋等。
- 在施工现场设立明确的警示标志，提醒他人注意安全。
- 当进行高处作业时，必须使用合适的安全设备，如安全带和脚手架。
- 遵守工程施工安全规范和当地法律法规。
验收标准混凝土涵管排水管安装完成后，应进行验收以确保质量符合要求。
以下是验收标准示例：1. 管道连接处应紧密连接且无漏水现象。
2. 管道整体应保持平直且符合设计要求。
3. 安装材料应符合相关标准，如混凝土涵管的强度和耐久性。
以上是混凝土涵管排水管安装方案的概述，希望对您的工作有所帮助。
如有任何疑问或需要进一步的信息，请随时与我们联系。
排水涵施工方案
排水涵施工方案排水涵施工方案一、施工前准备1.1 确定施工区域，并清理施工区域周围的杂物；1.2 确定施工所需的材料和工具，并准备充足；1.3 安排好施工人员的工作任务，明确各自责任和工作时间。
二、施工方案设计2.1 根据地形和排水要求，确定排水涵的长度、宽度和深度；2.2 选择适当的材料，如聚乙烯排水管或预制混凝土涵管；2.3 设计排水涵的施工截面形状，确保水流顺畅；2.4 确定排水涵的入口和出口，在入口处设置适当的静水压。
三、施工步骤3.1 在施工区域的两侧挖掘出足够宽度和深度的槽，保证排水涵的安装；3.2 在槽底铺设一层砂浆，以增加排水涵的稳定性；3.3 将预制混凝土涵管或聚乙烯排水管放入槽中，用水平仪检查其水平度和垂直度；3.4 在排水涵的入口处设置适当的静水压，以确保排水涵能够正常工作；3.5 对排水涵进行背填，填入适当的土壤和砂石，以增加排水涵的稳定性；3.6 对排水涵进行压实，保证其能够承受一定的荷载和水压。
四、安全措施4.1 施工人员必须佩戴好安全帽、工作服和手套，确保施工过程中的人身安全；4.2 施工现场应设置明显的警示标志，提醒过往人员注意安全；4.3 使用机械设备时，必须经过专业培训和持证上岗；4.4 施工现场应保持整洁，及时清理施工废料和工具。
五、施工验收5.1 施工完毕后，对排水涵进行检查，确保其安装和压实质量符合要求；5.2 检查入口和出口的静水压，确保排水涵能够正常工作；5.3 进行一次性冲洗，检查排水涵的通畅性和排水效果；5.4 编制施工验收报告，记录施工过程和结果，以备后续参考。
六、施工后维护6.1 定期清理排水涵内的杂物和淤泥，保证排水功能畅通；6.2 对排水涵进行定期巡查，检查其外部和内部的情况，及时修复损坏部分；6.3 定期检查排水涵的静水压和排水效果，确保其正常工作；6.4 对周围的土壤进行保持，防止坍塌和外力破坏。
七、施工费用估算根据排水涵的长度、宽度和深度，选择不同的材料和施工方法，进行施工费用的估算。
河道治理工程排水涵管施工方案及施工方法
河道治理工程排水涵管施工方案及施工方法
本标段工程共有排水涵管14座。
要求在枯水期内完成。
管涵的基坑开挖采用先机械开挖后人工配合的方式，由于本合同段地势较平坦易积水，基础施工应避开雨天。
开挖时基坑尺寸比设计基础尺寸大50cm~100cm，以便于基底排水，机械开挖到距基底标高20cm时停止施工。
验证土质符合设计、并经监理工程师认可签证后，用人工快速挖至基底标高，清理后进行圆管涵基础施工，中节基底填筑砂砾石或碎石与少量亚粘土的混合物，端节基底为片石砼或浆砌片石底座。
基础施工完毕后，进行圆管涵C15砼垫层施工。
安装圆管时在涵洞两端放出中心桩，并沿涵洞纵向拉一直线，以便使圆管顺直；管节间的缝隙用浸过沥青的麻絮填塞，外面用满涂热沥青的油毛毡围裹两道，以防漏水。
处理完毕后即时回填，以免涵洞地基受到处界气候的影响而降底承载能力。
涵身施工完毕经验收合格后砌筑管涵两边的进出水池，待砌体达到一定强度，满足回填条件时再选用粘土循序渐进的分层对称回填，并用小型打夯机或人工将填土夯实。
回填用粘土要用规范允许的材料，两侧分层对称回填，分层厚度为20cm，用蛙式打夯机夯实，对特别夯实区加强夯实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水涵管施工工艺及方法
1、涵管施工流程
施工准备→测量放样→土方开挖→验槽→涵管安装→灌水试验→回填土方→交工验收
2、施工方法
（1）基础工程
管槽开挖采用人工开挖，深度、宽度按设计。
开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。
施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。
在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，不得使基底暴露过久。
若基底土壤已受扰动或超挖，用碎石砂夯实填平。
基槽外一米以内不得堆土，同时堆土不得超过1.5米高。
基础开挖应符合图纸要求。
当在原有排污水流的沟渠修筑时挖临时过水通道及时排放污水。
基槽开挖后，应紧接着进行涵管敷设及基槽回填等作业。
如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。
基底应压实到设计要求密实度，其压实度应在90%以上，按重型击实法试验测定。
当基底承载力达不到要求时，可采用砂砾石或灰土换填50cm厚。
（2）管道埋设及回填
1）圆管涵敷设施工
管节安装从下游开始，每节涵管应紧贴于基底上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。
如管壁厚度不同，应便内壁齐平。
在敷设过程中，应保持管内清洁无赃物、无其他杂物。
在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。
2）回填土
回填土管涵安装管节接缝完成后进行。
回填土应分层夯实，每层压实厚度不应超过20cm。
在管涵两侧回填应对称进行，夯填时两侧填土高差不宜超过30cm，以防夯实时管涵发生移位现象。
管涵顶覆土达到50cm以上时，方可采用机械碾压，以防对涵管造成损伤。
